Внутренняя канализация в частном доме своими руками

Как правильно выбрать трубу

Без четкой длительной подготовки к проведению канализационных труб в частном доме можно легко наломать дров, перейдя непосредственно к практике. План-схему составили? Обязательные расчеты произвели? Тогда идем покупать материалы. Все знают и все видели трубы серого цвета, которые используются для внутренней разводки. Вот они то нам и нужны. Для наружней системы канализации необходимы оранжевого цвета трубы. Логично предположить что оранжевые на улице в земле лучше видно, потому и используются в наружной проводке. Кроме того их свойства тоже отличаются, прежде всего касаемо материала. Те что под землей, оранжевые, жестче и способны выдерживать более суровые нагрузки чем серые, домашние. Соответственно материал из которого они изготавливаются очень плотный.

Для более успешного проведения труб своими руками специалисты советуют применять двухслойные гофрированные трубы. Однако, в частном доме трубы прокладывают на глубине 2-3 метров, а значит применение гофрированных становится нецелесообразным. Гораздо проще и дешевле использовать оранжевые трубы. Лучше всего для проведения канализационной системы снаружи использовать 110 миллиметровый материал в диаметре, для беспроблемного выхода сточных вод.

Монтаж канализации пошагово

Разводка канализации в частном доме своими руками собирается из труб ПВХ. Это наиболее удобный и простой способ. Детали собираются по типу конструктора – вставляются одна в другую.

Как правильно сделать канализацию в частном доме:

Первым устанавливается центральный стояк и фановый отвод, защищающий систему от понижения давления в момент работы ассенизаторной машины. Одновременно начинают копать яму под установку колец или пластиковой емкости под септик, обустраивать дно.
Подключаются унитазы, раковины, ванная, душевая, стиральная машина – все приборы, имеющие трубы малого диаметра.
На кухне после раковины устанавливают жироловку – устройство, охлаждающее воду. В холодном состоянии жир периодически удаляется из устройства. Если есть посудомоечная машина, то после нее также ставят резервуар для жира.
Когда подсоединены все коммуникации в доме, устанавливается уличная труба. Для этого копают траншею, постепенно заглубляя в землю, чтобы выполнить требования по углу наклона. Вход в септик будет находиться на глубине около 2 метров. Вырезается вход для сточной трубы.
Опускается септик. Наклон делается в сторону люка, чтобы ассенизаторной машине легче было удалять твердые частицы. На поверхности должен остаться только люк емкости.
Труба соединяется с емкостью и засыпается грунтом.
Вокруг внешнего люка заливают бетоном площадку и кладут на нее железную крышку.

Оптимальный наклон и глубина заложения при строительстве

для труб с диаметром 50 мм делается стабильный уклон 3 см на каждый метр укладки

При монтаже на земельном участке соблюдается такой же угол наклона. Гильза (труба большего диаметра, чем основной трубопровод, выступающая на 15 см из каждого края) устанавливается в отверстии, сделанном в фундаменте. Она обеспечивает переход к наружной канализации, и располагается на 30 см выше уровня промерзания грунта.

Дальше на земельном участке прорывается траншея к септику. Примерная ее глубина – 0,7-1 м.

Закапывать трубы ниже уровня промерзания (в среднем он составляет 1.6 м) нерентабельно – придется делать очень глубокий септик. При соблюдении постоянного уклона это будет 4-5 м, где уже могут появляться грунтовые воды. Стоимость увеличивается за счет дополнительных бетонных колец и более прочных (гофрированных) труб, которые смогут выдержать и напор водостока, и вес грунта.

Температура стока обычно выше комнатной, что препятствует замерзанию, а при желании можно использовать теплоизоляцию или утепление греющим кабелем.

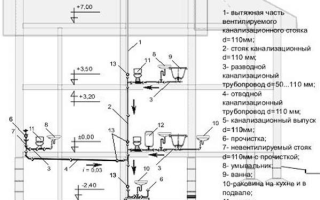

Разводка труб

Разводка канализации – один из самых сложных процессов, поэтому ее обустройству следует уделить самое пристальное внимание. Ее сборка должна полностью соответствовать требованиям СНиП

Монтаж системы канализации производится поэтапно:• вначале укладывается выпуск (труба, соединяющая внешнюю уличную и внутридомовую систему);

• далее монтируется стояк – центральная труба, располагаемая вертикально; для облегчения обслуживания лучше, если он будет в доме один; как правило, он располагается в подсобных помещениях или туалете; не следует монтировать его в жилых комнатах или кухне; он устанавливается открыто или укладывается в специальную шахту;

• последними подсоединяются отводы. начиная с крестовин, только вверх раструбами ; при этом унитаз к стояку подключается только отдельно трубой 100-110 мм, остальные приборы можно подсоединить к единой общей подводке тонкими трубами 50 мм.

Совет. Для облегчения вхождения труб в крепежи можно использовать жидкое мыло.

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
простота и удобство выполнения монтажных работ;
гладкая внутренняя поверхность.

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

прочность и долговечность;
стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
простота монтажа;
доступная стоимость.

Из недостатков следует отметить:

при повышении температуры выше 70˚С – плавится;
при понижении температуры ниже 0˚С – становится хрупким;
при горении выделяет вредный для здоровья человека газ.

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

Материал	Размеры, мм (диаметр×толщина стенки×длина)	Тип канализации	Стоимость, рублей
ПВХ	160×3,6×500	Наружная	359
160×4,0×3000	1 000
110×3,2×3000	550
ПП	160×3,6×500	290
160/139×6000	2 300
ПВХ	32×1,8×3000	Внутренняя	77
50×1,8×3000	125
110×2,2×3000	385

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

5 Внешняя канализация: схема

Значение внешней части канализации крайне важно. Она приносит большую пользу, но только в случае её правильной установки и эффективной очистки

Конечно, можно купить комплект станции глубокой очистки стоков, но никто не мешает приобрести и автономные установки (к примеру, септик «Танк»).

Однако нельзя не отметить возможность своими руками изготовить септик. Это и удобно, и экономно.

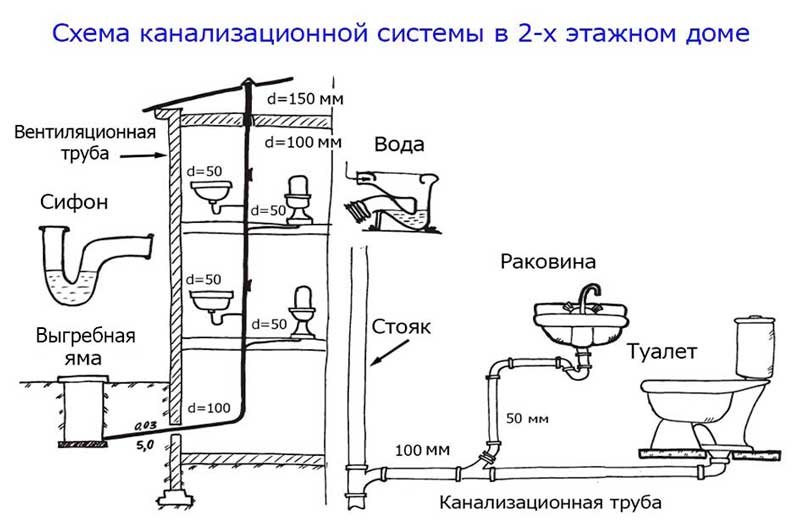

Устройство всей канализационной системы, что внешней, что внутренней, должно быть продуманным, иначе не оберетесь проблем как от экологов, так и от соседей. Ведь никто не хочет иметь проблемы из-за неправильно установленной системы канализаций.

Септик, как правило, является емкостью или совокупностью нескольких емкостей, через которые стоки проходят и очищаются в несколько этапов (механическая, естественная очистки).

Можно использовать альтернативный вариант – накопительный септик, что просто и удобно установить, однако это сопряжено с риском вызова ассенизаторской машины, которая будет заниматься откачкой канализации, что крайне неудобно во время эксплуатации.

Прокладка канализации в доме

Переходя к практике прокладки внутренней канализации многие начинающие сантехники сталкиваются с трудностями при соединении и закреплении труб на стенах и потолке. Одному такую работу выполнить очень сложно. Времени отнимет много и нервов. Так что если у вас есть к кому обратиться, не пренебрегайте помощью, даже за небольшую плату. Работа в паре с лихвой оправдает ваши старания по размещению канализационных труб.

На сегодняшний день, наверное, в каждом магазине по продаже сантехники вы можете приобрести трубы сделанные из поливинилхлорида или полипропилена. А в современных торговых домах специализирующихся на строительных и отделочных материалах можно не только смотреть на товар с витрины, но и самому брать со стеллажей подбирая размеры товара, среди которого всегда найдутся тройники, крышки и колена. Кстати, в каждой трубе установлена манжета из прорезиненного материала, которая позволяет прочно состыковывать трубы при установке и защищает от протекания. Для дополнительной защиты швы промазываются силиконовым герметиком.

Не забудьте про мелочи

Вот какие пункты нужно помнить всегда:

Если вы ведете трубу через стену, поставьте мощную защиту, чтобы избежать деформации трубы в случае движения фундамента.
В СНиП 2.04.03-85 прописаны требования по настройке углов для материалов разного диаметра. Внимательно их изучите, прежде чем браться за установку. В противном случае грязная вода может побежать не туда куда нужно или не так как хотелось бы.

Подбор труб и диметров

Для отвода стоков от сантехнических приборов используются трубы диаметром 5 см. Труба от туалета должна иметь сечение 10-11 см, что поможет избежать появлению засоров.

Чтобы организовать канализационную систему в частном доме могут использоваться трубы чугунные, железобетонные или пластиковые. Последние более приемлемы, благодаря своей прочности, долговечности, стойкости к коррозиям и гладкой поверхности.

Наружные (ПВХ)

Поливинилхлоридные трубы предназначены для наружных сетей. Они отличаются характерным оранжевым или желто-коричневым цветом. Несмотря на относительную дешевизну, эти трубы обладают достаточной прочностью, что позволяет их применение как при наружном, так и скрытом монтаже. Для них рекомендуется соединение методом холодной сварки. Все повороты производятся с использованием фитингов и отводов.

Внутренние (полипропилен)

Полипропиленовые трубы для внутренних коммуникаций имеют светло-серый цвет и обладают разными техническими параметрами, зависимо от производителя и модели. Их общие особенности:

Одно- или многослойность.
Пенопропилен защищен алюминиевым покрытием и полимерным слоем.
Соединение проводится сваркой или с применением специальных фитингов.

Прокладка труб наружной канализации

Ограничения на расположение канализационных объектов:

от 5 м от жилища;
от 20 – 50 м от источника чистой воды;
от 10 м от огорода.

Частное строение удаляется на:

8 м от колодцев-фильтров;
25 м от полей-фильтров;
50 м от аэрационного очистного оборудования;
300 м от сливных систем.

Водопроводы к септику утепляются для их не промерзания зимой теплоизолятором и помещаются в конструкции из асбестоцемента. Внешняя разводка производится элементами сечением 10 – 11 см, чей уклон 2 см на 2 м. Желательна укладка комплектующих без поворотов и углов.

Виды канализационных систем для частного дома

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

Прокладка канализации под фундаментом

Если отверстие в фундаменте под выпуск не было спроектировано при строительстве, то его нужно сделать самому. Для бурения может потребоваться много времени. В некоторых случаях по несколько дней. Поэтому лучше обратиться сразу к специалистам по сверлению фундаментной плиты, либо приобрести дорогостоящий мощный перфоратор со специальными сверлами.

При разметке места бурения учитывайте, что глубина прокладки канализации должна быть ниже границы промерзания земли. Причем для каждого региона имеются свои стандарты.

Гильза для защиты трубы в месте прохождения фундамента должна от краев стены быть не менее чем по 150 миллиметров.

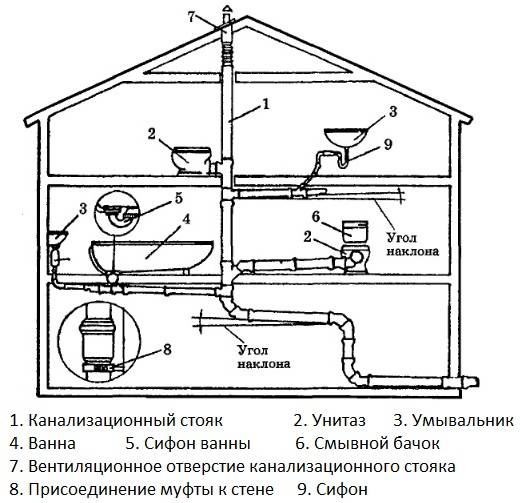

Как правильно провести внутреннюю канализацию в частном доме: монтаж своими руками

Внутренняя канализация представляет собой систему, находящуюся внутри зданий и сооружений и включающая приборы и трубопроводы, которые используют для сбора внутри дома и отведения использованной воды и бытовых отходов во внешнюю канализацию.

Сантехническими приборами являются ванны, раковины, мойки, писсуары, унитазы, трапы и душевые поддоны, а к системе трубопроводов относится звукоизоляция, вентиляционные стояки, коллекторы и подводки, ревизии для прочистки и запорная арматура на выпусках.

Как проложить внутреннюю канализацию для частного дома правильно, учитывая все необходимые требования? Монтаж внутренней канализации в частном доме выполняется с использованием пластиковых труб и уплотнительных резиновых колец для герметизации соединений раструбного типа. В желобок раструба устанавливается кольцо, после чего в него помещается конец трубы, имеющий гладкую поверхность. Облегчить соединение можно, если на срезе гладкого конца трубы выполнить фаску. Перемещать трубу прекращают в тот момент, когда отметка на гладкой поверхности трубы окажется на уровне раструба. Если вращение соединенных друг с другом частей осуществляется легко, значит, уплотнитель располагается правильно. Для устройства отвода мойки, ванны или умывальника используется труба с просветом 5 см, отвод и стояк для унитаза выполняются с внутренним диаметром не менее 10 см.

После того как внутренняя канализация в частном доме, прокладываемая своими руками, будет подготовлена, переходят к окончательному монтажу водопровода и подключению сантехнического оборудования, предварительно выполнив теплоизоляцию трубопровода для горячей воды

Особое внимание следует уделить подоконным нишам, главному стояку и расширительному баку. Трубы в комнатах и на кухне в теплоизоляции не нуждаются

При устройстве внутренней канализации в частном доме во время монтажа ванны следует проверить, имеются ли резиновые прокладки. Устанавливать ее нужно с уклоном в сторону отверстия. Герметизация выпуска, а также стыка сливной трубы выполняется с помощью уплотнения зазора кольца, с применением льняного жгута. Затем стык закрывают цементным раствором либо смесью цемента и песка.

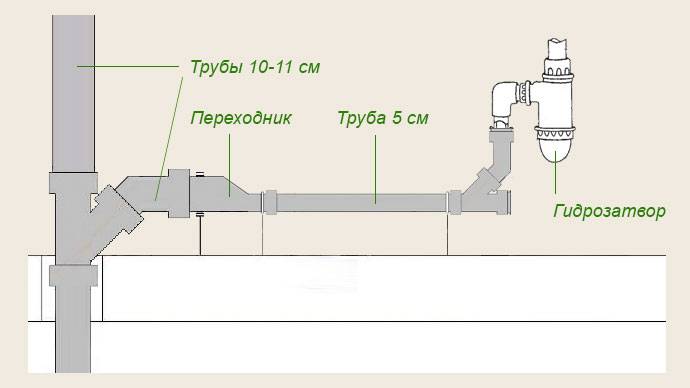

К установке сантехники в частном доме требуется особый подход. Подключить мойку или раковину умывальника, одновременно установив на отводной трубе современный пластиковый сифон, не составит труда.

Сифон из металла следует соединять с трубой для отвода с помощью дополнительного патрубка, имеющего диаметр 32-34 мм

Во время работы следует обращать особое внимание на то, правильно ли установлены резиновые уплотнительные кольца (в том случае, если раковина или мойка уже закреплена на кронштейнах)

В зависимости от размещения трубы подбираются различного диаметра: от ванной (или душа), бассейна и унитаза — 10 см, от умывальника — 5-6 см, стояк желательно делать диаметром 11 см. Внутренняя канализация состоит в основном из труб, имеющих диаметр 10-11 см, хотя в больших частных домах, где выполняется сложная канализационная система, их диаметр может достигать 15 см.

Прокладку труб диаметром 5 см делают под уклоном в 3 см через каждый метр, труб диаметром 10 см — под уклоном в 2 см через каждый метр. Стояк должен выходить выше крыши на 0,8-1 м. Сверху его закрывают куполом, имеющим диаметр, в 2 раза больший, чем у трубы.

Виды систем канализации

Существует несколько видов системы сбора отходов: центральная, накопительная, дренирующая, фильтрационная.

Центральная. Сточная труба дома подсоединяется к общей канализационной сети, по которой органические отходы собираются в городском коллекторе.

Далее стоки фильтруются, проходя несколько степеней очистки и уже безопасная вода попадает в местный водоем. За пользование домовладелец ежемесячно платит деньги.

В зависимости от расстояния центрального трубопровода до дома, принимается решение о целесообразности использования автономной или центральной системы канализации

Накопительная система – современный прототип выгребной ямы. Главным отличием является полная герметичность точки сбора отходов. Она может быть: бетонная, кирпичная, металлическая, пластиковая. Для этого на удаленном от жилого строения участке земли выкапывается ров для емкости.

Принцип работы накопительной системы сводится к сбросу органических соединений в герметичную емкость. Когда она наполняется, содержимое выкачивается ассенизаторской машиной.

Эта схема устройства индивидуальной канализации в частном доме получила широкую популярность благодаря невысокой стоимости.

Самая простая схема установки – это септик с дренажным колодцем. Он представляет собой своего рода золотую середину между строительными затратами и периодичностью чистки (+)

Дренирующий септик процесс сбора отходов аналогичен накопительному резервуару. Единственное отличие – отсутствие дна емкости. Это позволяет отстоявшейся воде уходить в грунт через дренирующую подушку. Дренажный колодец изготавливается из бетона или красного кирпича.

Фильтрационные установки монтируются на участках с большим водопотреблением. Вся система имеет от 1 до 4 емкостей, расположенных под землей. Первые три резервуара служат для сбора и последовательной чистки органики. Последняя емкость выполняет окончательную очистку.

По сути, фильтрационная установка сочетает элементы трех предыдущих типов канализации. В зависимости от производителя, элементы установки оборудуются разными системами очистки, позволяющими учесть местные условия.

Фильтрационный септик Танк. Такая установка занимает большую площадь участка. Высокий процент очистки не потребует вызова ассенизаторов в ближайшие 10 лет (+)

Если вы строите загородный дом и ломаете голову над тем, как обустроить канализацию, предлагаем ознакомиться с этапами монтажа самой эффективной и доступной системы – септика с дренажным колодцем.

Расходные материалы, расчет и цены

на каждого жителя дома используется 200 л воды в день

Так, семья из 4-х человек потребляет 800 л. За три дня накапливается 2400 л. Значит, нужно подбирать септик именно такого объема. При желании можно сделать небольшой запас на случай максимальной загруженности резервуара. Септики с такими параметрами стоят от 20 тыс. руб.

Основная арматура:

Крестовины для соединения 4-х участков под углом (80-100 руб.).
Тройники с отводом бокового участка на 45 или 90 градусов.
Колено для соединения труб с разницей высот (450 руб./шт.).
Прямолинейная двухсторонняя муфта с резиновыми манжетами в раструбах (от 30 руб.).
Ревизия (60 руб.)
редукции разных параметров (от 40 руб/шт.)
Зонт вытяжки (от 50 руб.)

Установка фановой трубы

Поставив стояк и сделав разводку, защиту от неприятных запахов никто не гарантирует. Обезопасить свой нос можно установкой фановой трубы. Она применяется для воздухопровода из канализации на улицу через крышу дома. Выводится напрямую от стояка по следующим правилам:

Выход на крышу под углом.
Между фановой трубой и стояком крепится ревизия. Ревизия — это специальный тройник, который позволяет прочищать систему при различных пробках, тромбах и засорах.
Проводится отдельно от вентиляции и дымохода, причем недопустимо располагать с ними на одном уровне выход трубы.
Рядом с окнами и дверями установка фановой трубы крайне неблагоприятна.

В заключение

Самостоятельный монтаж канализационной системы – это не только экономия средств на оплате труда специалистов, но и огромный опыт, который может пригодиться в любое время. Уже поэтому стоит выполнить все работы своими руками.

Надеемся, что изложенная сегодня информация была полезна уважаемому читателю. Наша команда будет рада как можно более полно ответить на все вопросы по теме, если они возникли во время прочтения статьи. В обсуждениях ниже можно не только задать вопрос, но и поделиться своим опытом подобного монтажа или качества приобретенных труб и сантехники. Пишите, и возможно Ваш пост поможет кому-то сделать правильный выбор или выполнить работу.

А напоследок познавательный видеоролик по теме нашей сегодняшней статьи.

Выводы и полезное видео по теме

Для визуального ознакомления с правильным планированием расположения канализационных труб рекомендуется просмотр следующих видеоматериалов.

Проектирование фановой трубы в частном доме:

Правила обустройства внутренней канализации:

Нюансы внутренней канализации в многоквартирном доме:

Представленные варианты размещения канализационных труб в жилье являются типовыми

Важность заключается не в копировании предложенных вариантов, а в соблюдении правил и принципов планирования и монтажа канализационной системы. Только их соблюдение может избавить от необходимости дополнительного ремонта из-за протечек и несоответствия оборудования параметрам канализации

Появились вопросы, нашли недочеты в статье или есть личный опыт обустройства внутренней канализации? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.
