Как сделать канализацию в частном доме своими руками: Обзор +схемы и Видео

Правила внутренних работ

Обязательные аспекты:

  1. При самотечном варианте трубопровод имеет угол наклона. Для труб сечением 5-8 см это значение 2 см на 1 м, для сечения 8-10 см уклон до 3 см на 1 м.
  2. Патрубки слива в кухне должны иметь жироуловители.
  3. Соединение унитаза со стояком производится трубой с сечением от 10 см.
  4. В многоэтажном частном доме сечение стояка 10-11 см. Стояк должен иметь люки для прочистки.
  5. Желательно наличие одного стояка с подходящими к нему ответвлениями внутренней канализации.
  6. Расположение трубопроводного вывода зависит от местоположения сборного колодца, чья установка желательна в самом низком месте земельного надела. Вывод в стене должен быть приближен к колодцу.
  7. Прокладка внутренней канализации производится скрытым или открытым методом. Скрытый использует штробы для укладки водосточных элементов. При этом рекомендована прокладка внутренних водопроводных сверху и канализационных снизу элементов в единственной штробе. Это сократит время и объем монтажных работ, а также количество стройматериала. Открытый — прост, но не эстетичен из-за монтажа магистрали прямо на стеновой панели или половом перекрытии.
  • Подключение унитаза к стояку отдельно от остальной сантехники.
  • Другая сантехника подключается выше соединения туалета. При достаточной производительности возможно нахождение нескольких приборов на одной подводящей трубе.

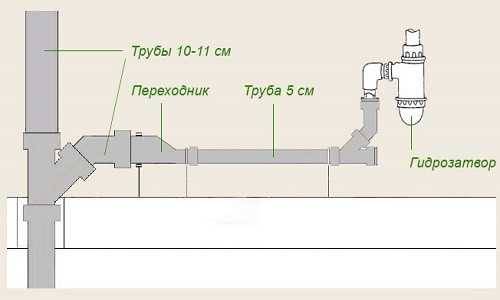

  • Сечение подводящей трубы не меньше самого большого сечения подводки от оборудования.
  • Сечение отвода от унитаза 10 см, и стояк не допускается тоньше.
  • Установка унитаза на расстоянии до 1 м от стояка, а другое оборудование до 3 м.
  • При наличии подводящей трубы длиной от 3 м ее диаметр – от 7 см. Подводку длиной от 5 м производят из 10 см трубы.
  • При невозможности увеличения сечения подводящих элементов следует сделать вывод конца данного изделия на кровельное перекрытие и оборудовать его вакуумным клапаном или закольцевать на стояк выше остальных.
  • Расстояние от трубы до стеновой панели от 2 см.
  • Одинаковый диаметр стояка на всей протяжности.
  • Расчет диаметра стояка по объему отводимого водостока.
  • Строго вертикальное расположение стояков. Допустимое СНиП отклонение – 2 мм на 2 м от вертикали.
  • Вентиляция на каждый стояк заканчивается, выводимая на крышу или чердак.

Расположение трубопроводного вывода зависит от местоположения сборного колодца, чья установка желательна в самом низком месте земельного надела

Монтаж канализации в частном доме своими руками

Вся магистраль канализации разделяется на две части: внутреннюю и внешнюю, обустройством которых надлежит заниматься отдельно. Часть ситемы внутри дома состоит из труб, идущих от сантехники к стояку, выходящему в наружный выпуск. Основное правило при её прокладке – объединить все развилки таким образом, чтобы стекание отработанных жидкостей было максимально плавным. Для того чтобы конструкция служила долго и эффективно, не следует экономить на стройматериалах.

Необходимые составляющие для канализации:

  • отводы;
  • тройники (для разветвления);
  • редукторы или переходники (для сборки веток разных величин);
  • заглушки для раструбов (чтобы закупорить лишние отверстия);
  • крепления для фиксации раструбов;
  • силикон в тюбике для смазки резиновых уплотнителей – герметизирует соединение и облегчит стыковку деталей.

Этапы работ по устройству канализации своими руками

Последовательность работ по монтажу септика и прокладке труб для канализации как внутри дома, так и на участке смотрите в нашей видеоинструкции.

Расчёт необходимого объёма септика

Важное замечание − объём септика прямо пропорционален количеству сточных вод. Причём, если таких ёмкостей несколько, складываются объёмы всех его камер. Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека. При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека. При экономном расходе воды эти показатели, естественно, могут меняться

Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже

При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже.

Калькулятор расчёта необходимого объёма септика

Установка и оборудование резервуара для канализации

Последовательность монтажа септика и фильтрующего колодца:

ФотоДействия
Первый этап – устройство котлована. Запас должен быть не менее 20 см с каждой из сторон.
Для установки септиков в котлован рекомендуется использовать подъёмную строительную технику, так как некоторые модели имеют довольно значительный вес.
Заполнение ёмкости водой нужно производить в каждую из них поочерёдно, не допуская разницы уровня в секциях более чем 15 см.
Засыпаем септик песко-цементной смесью, которая предотвратит ёмкость от деформирования.
Следующий этап – монтаж подводящей трубы. Если трубопровод не предполагает установки ревизионных колодцев, то при длине трассы до 15 м оптимальный диаметр трубы − 110 мм, до 20 м – 160 мм, а до 25 м – 200 мм.
При необходимости утепляем септик. Категорически запрещено заглублять горловины ниже уровня грунта, чтобы избежать подтопления септика талыми водами.
После установки ёмкость обязательно выравнивается по уровню.
Начинаем обустройство фильтрующего колодца. Оптимальное расстояние от септика до поля фильтрации − от 1 до 3 м.
На дно засыпается гравий примерно метровым слоем. Далее идёт монтаж и стыковка отводной трубы.
Колодец укрывается железобетонной крышкой с отверстиями для люка и вентиляционного канала.

Прокладка труб от резервуара к дому

Важнейшее условие работы всей системы – соблюдение угла наклона, который составляет 2 см на 1 п. м.!

Лучше, чтобы трубопровод от дома к месту слива шёл без углов и изгибов. Если необходимо изменить направление, обязательным условием будет устройство ревизионного колодца. Все соединения труб и фитингов должны проводиться с использованием необходимых уплотнителей.

  1. Ванная комната и туалет правильнее устанавливать как можно ближе друг к другу, что позволяет подключать его к одному стояку.
  2. Унитаз подключается непосредственно к основному стояку без врезок!
  3. Другие сантехнические приборы подключаются выше уровня унитаза, это исключит попадание фекальных масс в отводные линии.
  4. Запрещается устанавливать стиральные машины или раковины в местах поворотов трубопровода!
  5. Поворот трубопровода необходимо выполнять поэтапно, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения.
  6. Для стояка должна быть выполнена система вентиляции, для этого на крыше монтируется фановая вытяжка.
  7. Максимальное расстояние подключения сантехнических приборов к стояку не должно превышать 3 м, а унитаза − 1 м.

Монтаж наружной канализации

Монтаж наружной канализации требует определенных знаний и практических навыков. Предупреждаем: работы предстоит не мало, в том числе и копка траншей и ямы.

После того, как яма и траншеи подготовлены, приступаем к монтажу наружной канализационной системы. Особую внимательность нужно проявить при монтаже труб, которые впоследствии станут выполнять функцию общего коллектора дома.

Специалисты рекомендуют направлять данные трубы раструбами вниз, а затем вставлять их одну в другую.

Заранее просчитайте глубину траншеи для укладки канализационных труб, учитывая такой нюанс: трубы лягут на нетронутый грунт. Такая мера впоследствии уменьшит вероятность просадки грунта.

А это значит, что  уменьшится вероятность прогиба трубы, ее локального повреждения и образования засоров и застоев.

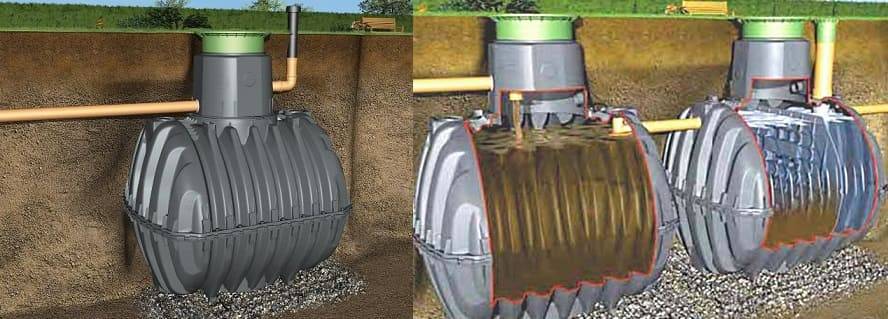

Септик из полипропилена

Для того чтобы правильно определиться с необходимым диаметром труб для наружной канализации рекомендуем обратиться к специалистам.

Учтите, что диаметр труб коллектора должен быть шире, чем у труб, которые идут от сантехнических бытовых приборов. Обычно для коллекторов и стояков применяют трубы, диаметр которых от 100 до 200 мм.

Наиболее простой вариант обустройства канализации дома своими руками – выгребная яма. Ее можно выложить кирпичной кладкой или установить бетонные кольца.

Дно выгребной ямы заливают бетоном. Гидроизоляцию стен производят битумом.

Установка септика из полипропилена своими руками тоже вполне реальна. Обычно компании, которые занимаются продажей таких септиков, предоставляют всю необходимую информацию по их установке.

Фильтрующий колодец

Если выполнять их инструкцию пошагово, то вполне быстро можно установить септик из полипропилена и своими руками.

Надеемся, что монтаж канализации в частном доме видео помогут Вам выполнить канализацию своими руками правильно и быстро, без привлечения специалистов и дополнительной траты средств.

Строительство фильтрующего колодца или локальных очистных сооружений требуют специальных знаний и практических навыков. Поэтому их строительство лучше доверить профессионалам. Если Вы все же решились устанавливать эти фильтрующий колодец или ЛОК, будьте готовы к тому, что их строительство потребует много времени и финансов.

Мы частично описали устройство канализации частного дома снаружи. Теперь переходим к описанию предполагаемых внутренних работ по обустройству канализационной системы загородного дома.

Подключаем канализацию к частному дому

Перед началом строительства собственного жилого дома, каждый владелец всегда сталкивается с рядами различных проблем. Первым делом, необходимо создать правильное проектирование объекта и последующих монтажных работ. Если, жилой участок находится в районе, где не построены централизованные коммуникационные сети, то придется принимать меры и строить автономный вариант. Подключение канализации автономного типа – потребует денег и времени. Если, владелец строит свой дом недалеко от централизованных сетей, то существует отличная возможность систему подключить к городской канализации. Это наиболее выигрышный вариант.

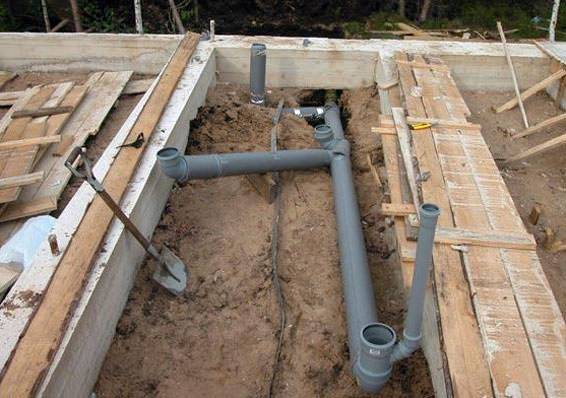

Внутренняя канализация

При устройстве внутренней канализации многие владельцы частных домов все чаще используют трубы из полипропилена. У этих изделий имеется немало преимуществ:

  • они не подвержены коррозии;
  • имеют длительный срок службы;
  • установка таких труб – дело несложное и доступно для каждого владельца.

Сделав при прокладке внутренней канализации выбор в пользу полипропиленовых труб, необходимо принимать во внимание, сколько источников стоков имеется в частном доме. Если в жилище установлено большое количество сантехнических приборов, то в этом случае оптимально использовать для прокладки внутренней канализации трубы диаметром 100 миллиметров

Учитывать следует и то, что при выходе из умывальника труба должна иметь диаметр 50 мм. Поэтому во время прокладки внутренней канализации придется осуществляться стыковку труб разных диаметров. Однако заметим, что в настоящий момент большой проблемы это не представляет, поскольку имеются специальные переходники. Поэтому можно не переживать за надежную герметизацию стыков.

Во время соединения труб между собой нелишним будет проверить качество прокладок. Повреждения у них должны отсутствовать, в этом случае на стыках протекания будут исключены.

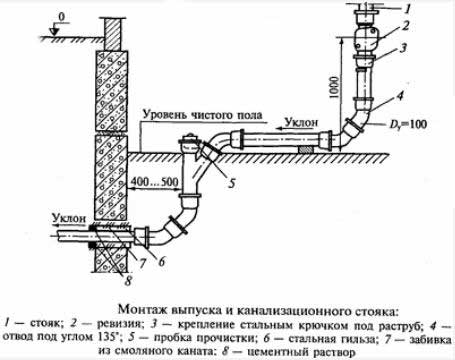

Стояки тоже оборудуют ревизией. Ее установка выполняется от пола на высоте не менее метра. Кроме этого, устанавливают специальные вытяжные трубы, которые должны располагаться выше кровли на расстоянии 70 см. Зачем необходима такая сложная конструкция стояка? Когда частный дом подключается к канализации, то неизбежно возникновение газов и неприятного запаха. Если у стояка имеется надежная вентиляция, то от таких неприятных явлений можно избавиться. Установка стояка для вентиляции канализации обеспечивает вытеснение загрязненного воздуха. Поэтому, потратив время и средства на его устройство, можно избавиться от неприятного запаха в помещении своего дома.

Еще один важный момент, о котором следует знать: если стояк располагается в неотапливаемом помещении, то необходимо выполнить работы по его утеплению. Специальный выпуск необходимо применять для соединения стояка с наружной канализацией. Его диаметр должен быть меньше, чем у трубы на стояке.

Установку выпуска к стояку в направлении движения загрязненных вод следует выполнять под углом 90 градусов. Кроме этого, необходимо использовать два отвода 135 градусов для соединения стояков. Если возникла необходимость в еще одном дополнительном стояке, тогда используют косой тройник с углом 45 градусов. А кроме этого устанавливают дополнительный отвод.

Устроить автономную систему канализации в домовладении гораздо проще, если есть один стояк и одна труба коллектора. При прокладке наружной канализации лучше всего использовать полипропиленовые трубы 150 мм.

Основные способы ремонта канализации своими руками

Распространенные проблемы системы оттока вод в квартире — засор и протечка. В зависимости от материала, из которого изготовлена канализационная система, подбирают метод устранения неисправности.

Засор

Есть 4 способа, как бороться с засором. Мне довелось на практике применить все 4, каждый по-своему справляется с задачей. Главное – правильно соотнести метод прочистки и масштаб засорения.

Если вода в унитазе или раковине сливается медленно, разумно использовать следующие способы. Возможно, ремонта удастся избежать:

  1. Резиновый вантуз есть у каждого в квартире. Если его правильно использовать, он быстро устранит засор. Плотно прижмите резиновый наконечник к сливному отверстию. В раковине или унитазе в этот момент должна быть вода. Выполнить 15–20 резких нажатий снизу вверх, следить, чтобы наконечник плотно держался на фаянсе. Затем с силой убрать вантуз. Отходы поднимутся на поверхность.
  2. Удалить жировые отложения поможет крутой кипяток. Кипящую воду залить в слив, подождать 20 минут и спустить воду.

Если вода не уходит, а поднимается с отходами наверх, воспользуйтесь одним из следующих вариантов:

  1. Действенный метод — химические средства для устранения засоров. Я использовал препарат «Крот», результатом доволен. Другие разрекламированные средства, вроде «Мистер Мускул» или «Тирет», тоже эффективны. Можно засыпать смесь соли и соды в отверстие, залить стаканом уксусной эссенции 70 %, затем 2-3 раза смыть водой. Способ поможет при небольших засорах. Каустическая сода устраняет отложения на стенках труб, но для чугунной системы использовать это вещество нельзя.
  2. В бытовом хозяйственном магазине приобретите трос с наконечником. Принцип действия заключается в прокручивании троса в канализационной трубе. При этом ершик на конце очищает стенки от налета. Во время прокручивания нужно несколько раз слить воду с бачка.

Причина засора в раковине — скопление мусора в сифоне. Это даже ремонтом не назовешь: требуется раскрутить нижнюю часть сифона и сливную трубу, удалить отходы, промыть и собрать все обратно.

Протечка

Неприятный запах в квартире — первый признак протечки канализации. Для начала нужно понять, какой участок дал течь, и оперативно приступить к ремонту. Основные места — соединения и стыки. Протечка на этих участках возникает от неправильной эксплуатации, из-за ошибок монтажа и в результате истечения срока службы.

Когда протекает старая чугунная труба, меняют всю систему канализации или только поврежденный участок. Если подобный ремонт не по карману, есть другие способы устранить протечку:

  • обработать стыки;
  • заделать свищ или трещину;
  • устранить засор.

Подтекание труб на стыках

Перед началом ремонта нужно предупредить соседей и попросить временно не пользоваться канализацией. Место протечки зачистить, высушить феном. Обмазать цементным раствором с добавлением строительного клея ПВА. Обмазка сохнет 24 часа. За это время место протечки скрепить ремонтной муфтой.

Трещина в чугунной и пластиковой трубе

Для труб из чугуна и стали подойдут такие способы устранения течи:

  1. Обработка эпоксидной смолой или строительным водоотталкивающим клеем.
  2. Обмотка резиновой прокладкой с креплением хомутами.
  3. Повязка из впитывающего материала с дальнейшей пропиткой эпоксидной смолой.

Для труб из ПВХ применяют:

  • холодную сварку;
  • самоклеящуюся ленту;
  • каучуковый или силиконовый герметик.

Закупорка канализационной системы

При неправильном монтаже канализации в частных домах трубы водоснабжения перемерзают. Если в это время образовался засор, то под действием холода закупорка расширяется и давит на стенки трубопровода. В результате на поверхности появляются трещины. Эта же ситуация характерна для квартир в хрущевках. При небольших дефектах достаточно промазать трещины герметиком.

Ликвидация трещин в канализационном стояке

Ежедневно канализационный стояк испытывает нагрузки и давление. От исправности этой трубы в квартире зависит комфорт жильцов на всех этажах. Если стояк установлен много лет назад, ремонт при сильной деформации поможет слабо, лучше заменить поврежденный участок полностью.

Для временного закрепления поможет:

  • обмотка сантехническим льном;
  • обмазка смесью ортофосфорной кислоты и окиси меди в пропорции 2:3;
  • заделка раствором порошкообразного нашатыря, железной стружки и серы.

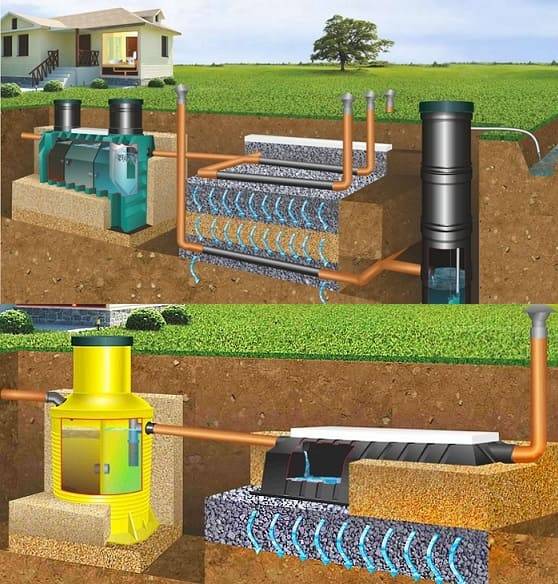

Разновидности канализационных систем

Простейшие системы для очистки стоков – однокамерные септики. Они напоминают выгребные ямы. Этот метод хорошо работает, если на участке грунтовые воды расположены глубоко. Если в доме живут постоянно и воды расходуется много, то эту систему использовать не рекомендуется.

Двухкамерные септики также зависят от уровня расположения грунтовых вод. Необходимо, чтобы они находились не выше 1 м от дна ямы и обязательно под септиком формируют песчано-щебневую подушку.

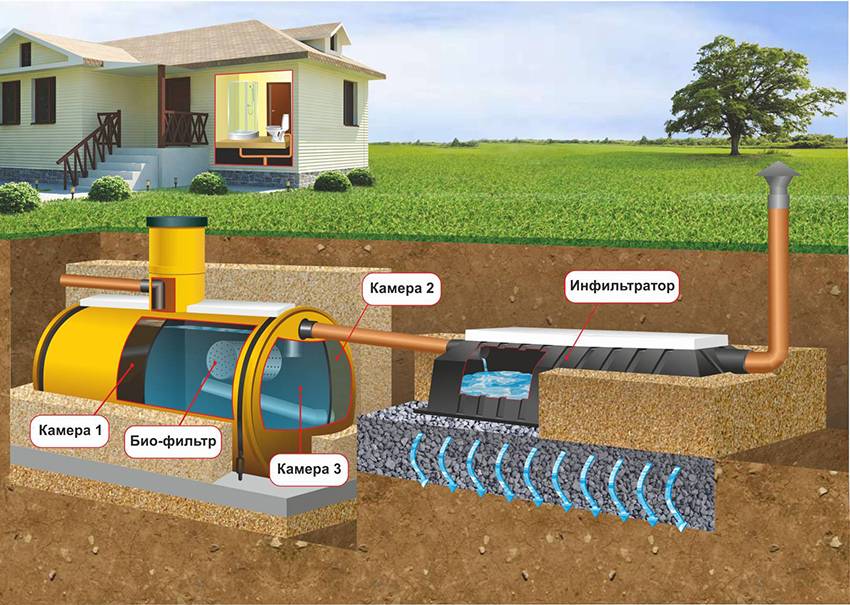

Существуют устройства, оснащенные биологическими фильтрами, это наиболее эффективные септики. В них отходы перерабатываются благодаря деятельности особых микроорганизмов. Для таких септиков практически нет ограничений, но для его работы требуется электроэнергия.

Септик с фильтрационным полем фильтрации использует для очистки стоков сразу 2 метода – почвенную фильтрацию и биологическое разложение. Резервуар септика содержит 2 секции. Его можно использовать, только если почвенные воды находятся ниже 2,5 м глубины. Для его устройства потребуется много свободной площади. При этом необходимо чтобы до источников воды и соседних зданий оставалось свободное пространство не менее 30 м – его можно использовать только на больших участках.

Аэротенки (конструкции с подачей воздуха) стоят дорого, но у них много преимуществ оправдывающих эти затраты. У них нет ограничений, но для работы необходимо электричество.

Основные виды внешних бытовых канализационных систем

Сегодня выбор может быть сделан между следующими вариантами
обустройства контура отведения стоков:

  • централизованный.
  • накопительный.
  • фильтрационный.
  • станция био-очистки (отдельный вид септиков).

Для реализации схемы первого типа центральную трубу отвода
стоков подключают к канализационной системе, выводящей сточные воды в местный
коллектор общего пользования. После этого отхожие воды фильтруются до
состояния, позволяющего без риска для здоровья окружающих отправить их в
близлежащий водоем. Применение такой схемы предусматривает оплату использования
общей сети.

Виды личного пользования

Дренажная модель (септик) – один из аналогов традиционной выгребной ямы. Собранная вода отстаивается в специальном резервуаре, а затем просачивается в землю, пройдя дренирующие слои.

Дренажная модель (септик)

Другой вариант – накопитель отходов. В отличие от дренажа здесь монтируется абсолютно герметичная емкость, которая может быть выполнена из довольно широкого спектра материалов – от бетона до пластика. Такое устройство предполагает постепенное накопление отходов с последующей откачкой их при посредстве ассенизационной техники. Данную схему многие пользователи выбирают за низкую цену ее обустройства.

Накопитель отходов

Фильтрационный контур – прекрасное решение для приусадебных хозяйств со значительным потреблением водных ресурсов. Здесь монтируется целая система подземных баков, в которых осуществляется накопление органики и постепенная ее переработка до достижения нужной степени чистоты сбрасываемых вод.

Фильтрационный контур

Рассмотрим различные модели устройств сбора нечистот на
загородном участке.

Рассмотрим различные модели устройств сбора нечистот

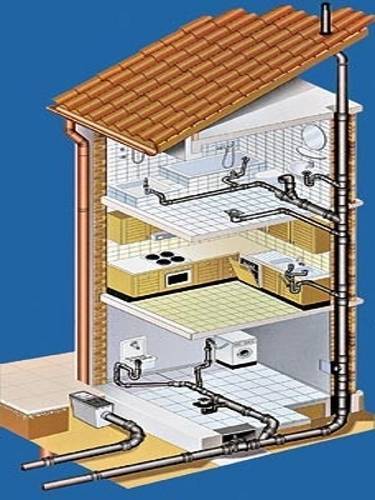

Канализация в частном доме схема

Изначальное проектирование дома подразумевает расчет места для будущих сточных сооружений. Этот показатель даст возможность наиболее компактно разместить их в жилище, для того чтобы сантехническое оборудование было расположено в одной зоне и подсоединялось к одному коллектору.

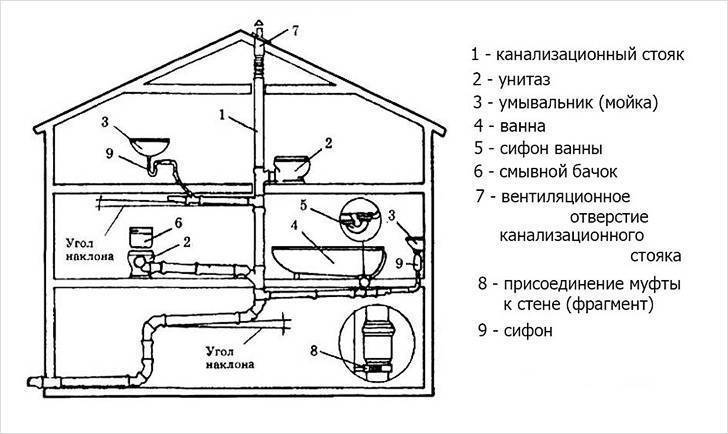

Схема канализации в частном доме своими руками

Так как магистраль системы пролегает внутри жилья и во дворе, то и создавать надлежит два раздельных плана.

Для работы понадобится:

  • миллиметровка;
  • линейка;
  • рулетка;
  • простой карандаш.

Последовательность действий:

  1. Составление проекта здания в масштабе, по известным или измеренным параметрам.
  2. Определение точек расположения стояков.
  3. Условное размещение сантехники с учетом её размеров и способов подключения к проемам.
  4. Нанесение разметок соединительных труб (тройников, разводов) и патрубков, идущих от фасонов и отстойников до сантехники и элементов.
  5. Установка стояков и фановых труб, соединяющих канализационную систему с атмосферой.
  6. Объединение всех канализационных разводов внутри здания, подсчет их длинны и количества.
  7. Проектирование наружной магистрали, начиная с выпускного патрубка и заканчивая колодцем, его типом и размером.

При составлении проекта канализации необходимо учитывать такие факторы:

  • Если здание многоэтажное, для каждого этажа делается отдельная разметка.
  • Объединить детали извилистых трубопроводов со всего здания можно через подвальное помещение или вывести в разных частях строения, а затем соединить в одной подземной точке.
  • Для большей эффективности работы гигиенических зон все линии трубопроводов лучше делать максимально короткими.

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

  • источники воды должны располагаться не ближе тридцати метров;
  • на границе соседнего участка септик устанавливать нельзя;
  • для удобства откачки нечистот слив лучше располагать недалеко от дороги;
  • особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
  • прокладку трубопроводной сети облегчает естественный уклон местности.

Правила размещения септика на участке

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую.Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

Вместо выгребной ямы можно оборудовать герметичную емкость для накопления стоков. В этом случае выполняется тщательная гидроизоляция дна и стенок шахты. Таким образом, предотвращается возможность загрязнения почвы и питьевых источников. Недостатком этой системы является необходимость ее частой очистки, так как герметичная емкость заполняется довольно быстро.

Виды канализации, как выбрать

Большинство работ, связанных с постройкой и монтажом канализационных систем, заканчиваются монтажом внешней либо внутренней канализации. Работами внутри дома называются работами, которые связаны с установкой труб для ванной комнаты, душевой кабины, туалета и так далее.

Ну а к наружным работам относится все то, что должно быть установлено за чертой дома. К примеру, трубная система (необходима для ввода всех нечистот и полной очистки канализационной ямы).

Расчет канализации

Перед началом строительных работ необходимо грамотно рассчитать канализацию для того, чтобы обеспечить максимально качественную работу всей канализационной системы.

Итак, приступим:

Первым делом давайте определим, сколько воды будет использоваться. Вода уходит на обеспечение кухни водой, туалета водой для смыва, а ванную комнату водой для того, чтобы искупаться

Также нельзя брать во внимание дополнительные расходники воды (посудомоечная машина, стиральная машина и так далее). Если вы неправильно рассчитайте расходы воды, то она может переполнить яму, куда она сливается

Для того, чтобы провести расчеты канализации необходимо воспользоваться нормами расхода воды на одного человека.

Давайте приблизительно рассчитаем, сколько уходит воды на то или иное действие в сутки, и приведем расходы в таблице.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
