Прокладка электрического кабеля в коробе или кабель – канале: Инструкция + Фото и Видео

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

  • составить чертеж обустраиваемого объекта с точными размерами;
  • определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
  • выбрать оптимальную трассу проводки и нанести ее на план;
  • купить короба с аксессуарами согласно сделанной схеме;
  • разметить путь электропроводки;
  • правильно подготовить короба к установке;
  • соорудить канал для укладки кабеля;
  • уложить провода, правильно закрепить их и закрыть крышки;
  • установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

  • удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
  • от потолка желательно отступить min 15 см, от оконного проема min 10 см;
  • ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

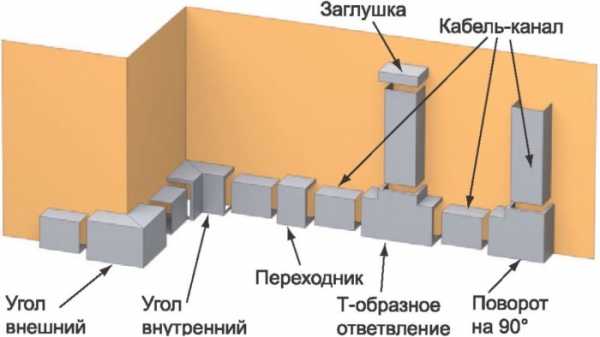

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Правила прокладки кабеля на эстакадах и галереях

Эстакады и галереи являются альтернативой туннелям и блокам; функционально они имеют одно и то же назначение — организовывать большие кабельные потоки и защищать их от механических и иных повреждений.

Применение специальных кабельных эстакад рекомендуется в качестве основного вида прокладки кабелей по территориям химических и нефтехимических предприятий, где не исключена возможность проливки веществ, разрушительно действующих на оболочки кабелей, на предприятиях, где уровень грунтовых вод близок к поверхности.

Непроходные эстакады применяются для:

  • прокладки до 16, 24 и 40 кабелей с пролетами между опорами 6 м,
  • для прокладки 24 и 48 кабелей — 12 м;

Проходные одно и двухсекционные эстакады — для прокладки до 64 и 128 кабелей с пролетами 6 и 12 м.

Расстояние по горизонтали между полками — 1 м, но оно может быть увеличено при разработке конкретного проекта с учетом несущей способности кабельных конструкций. При прокладке кабелей в алюминиевой оболочке с сечением жил 50 мм2 и более расстояние между кабельными конструкциями допускается до 6 м.

Для прокладки по эстакадам должны применяться кабели без наружного горючего покрова, имеющие антикоррозийную защиту, или с наружным защитным покровом из негорючего материала.

Устройство кабельных лотков

Кабельный лоток изготовлен из металлического профиля и состоит из основания с крышкой, в которое вмонтированы провода.

Помимо соединительных элементов, конструкция включает в себя переходники, отводы, повороты, детали крестообразной и Т-образной формы. Лоток выступает в качестве крепежа для проводов и кабелей с напряжением до 1000 Вольт. Лоток нельзя заполнять пучками кабелей больше, чем на 50%. В противном случае перегрев кабелей неизбежен.

Число проводов в одном пучке не должно быть больше двенадцати. Воссоединять проводки в пучки можно через четыре с половиной метра при горизонтальном положении лотков и через что сантиметров при вертикальном расположении.

Металлические лотки, проводящие электрический ток, следует обязательно заземлить. Неизолированный провод либо кабель чрезвычайно опасен: он поражает электрическим током. Все части кабельных лотков необязательно подвергать заземлению ввиду того, что винтовые соединения надежно связывают их друг с другом. Лотки рекомендуется заземлить лишь в двух местах, в разных направлениях линии, и в концах их разветвлений.

Минусы

  • основным отрицательным моментом следует считать тот, что вся прокладка идет по верху, собирая пыль и мешая ровненько установить, например, тумбочку или шкаф;
  • раскрашенный канал имеет стоимость в два-три раза большую, чем обычный;
  • еще, я думаю, мало кому придется по душе, что на рынках вечно отсутствуют соединители и уголки (они, правда могут быть привезены под заказ и пр., правда, в таком случае, как правило, не устраивают сроки поставок). Есть, конечно, альтернативный вариант – спецмагазины, да, только там цены «кусаются»… Для выхода из положения в подобных случаях, предлагаю применять в качестве маскиратора швов на каналах обычный герметик, подобрав его в тон к расцветке канала.

Способы крепления

В зависимости от материала, из которого изготовлены стены, для крепления кабель-канала используется несколько способов. Для того чтобы крепление обеспечивало надежную фиксацию, радовало глаз и доставляла эстетическое удовольствие, перед прокладкой необходимо произвести выравнивание поверхности стен.

Изделие из пластика можно прикрепить к стенам при помощи клея, в качестве которого можно использовать надежные и проверенные жидкие гвозди. Это самый простой способ, однако он сопряжен со значительными трудностями в случае, если возникнет необходимость демонтажа. Данный способ не дает мастеру права на ошибку при крепеже. Короб к дереву лучше крепить, используя саморезы. Величину шага крепления следует выдерживать в пределах 50 сантиметров. Саморезы следует заводить в предварительно просверленные отверстия в профиле, величина которых должна несколько превышать диаметр крепежного изделия.

Для фиксации на бетонной или кирпичной стене понадобятся перфоратор, сверло с победитовым наконечником диаметром 6 мм и дюбель-гвозди. На каждый двухметровый участок потребуется прядка 4 – 5 дюбель-гвоздей. Короба, предназначенные для крепления при помощи липкой ленты, как правило, используются для обустройства временного электроснабжения .

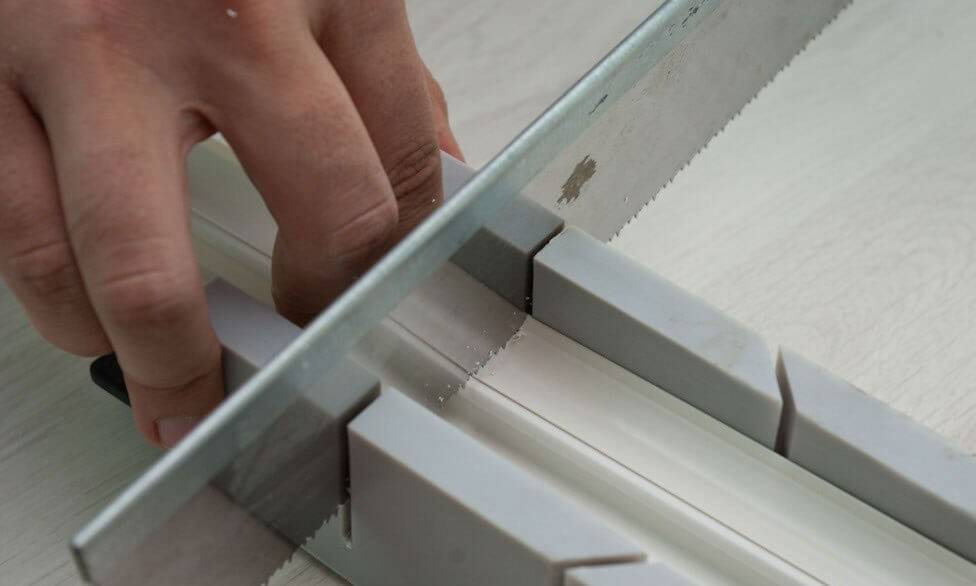

При прокладке коробов следует тщательно производить замеры и проявлять аккуратность при резке. Золотое правило, о котором не следует забывать, во избежание брака, резку следует производить при закрытых крышках. Следует знать, что резку пластиковых профилей и крышек необходимо производить ножовкой по металлу или болгаркой. Во избежание образования сколов и трещин в местах резки, использование для этой цели кусачек или ножниц по металлу не допустимо.

В конечном итоге в собранной конструкции не должно быть видимых зазоров в местах стыков. В местах угловых стыков желательно использовать специальные аксессуары, скрывающие изъяны сборки.

Особенности монтажа кабель канала

Электропроводка в кабель канале не обязательно должна выполняться по правилам разводки электропроводки в квартире. Основное в прокладке кабель канала это нормальный внешний вид. Для меня, нормальный внешний вид открытой электропроводки это монтаж кабель каналов параллельная полу и углам в комнате.

Теперь о высоте монтажа. В квартире разумная высота прокладки кабель каналов для розеток 30 — 40 см. Более красиво смотрится прокладка миниканала над или вместо плинтуса с установкой специальных розеток встраиваемых в короб при помощи рамок-супортов или отводов.

Также, если же вы планируете использовать кабель каналы только для прокладки проводов или кабелей для электропроводки, то кабель каналы можно прокладывать у пола, вместо или поверх плинтусов. Так, например, организована электропроводка в двух подъездных домах серии П3.

Вообще говоря, нет никаких четких правил или каких-либо ограничений по установки кабель каналов в квартире. Правило только одно, чтобы внешний вид установленного кабель канала не портил внешний вид квартиры.


Система кабель каналов с розетками установлеными над каналом.

Вообще говоря, использовать кабель канал для электропроводки квартиры можно в двух вариантах. Первый — всю проводку квартиры или ее часть сделать из комплексной системы кабель каналов, включающей короба, аксессуары и встраиваемые в короба розетки и выключатели. (Фото)


кабель канал с встроенными розетками

Второй вариант, это дополнительная розетка или выключатель в квартире. (Фото)


Использование миниканала для дополнительного блока розеток кухни

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

  • Перфоратор.
  • Дюбель-гвозди.
  • Острый нож.
  • Уровень и карандаш.
  • Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Что важно знать

Ключевыми элементами кабельного канала является профиль «П» сечения, стандартная длина от производителя 2м. также в комплекте идет крышка (полоска пластика) для закрытия внутренностей. По сути конструкции, это длинная пластиковая коробка, для хранения проводки.

Конструкция закрепляется на плоскость (стена, пол, потолок), в него «закладываются» кабеля (провода), когда все уложено, канал закрывается крышкой. Крышка является отдельным плюсом такой конструкции, она быстро снимается, что позволяет, осуществить ремонт электросети, изменить разводку, добавить новые элементы.

Способы прокладки кабеля

Используется несколько способов прокладки кабеля:

  1. Наружный. Провода прикрепляются к стене при помощи скоб и скреп;
  2. Скрытый. Для того чтобы проложить кабель необходимо выполнить штробление стен. Ширина и глубина разреза зависит от сечения и размеров, закладываемых в стену проводов;
  3. Прокладка кабеля в кабель-канале. Существуют короба с открывающимися крышками и плотно загерметизированными. Эстетично состыковать элементы короба возможно при помощи специальных уголков, тройников и заглушек. Размер кабель-канала определяется числом в укладываемых в него проводов;
  4. Подземная. Кабель укладывают в кабельной канализации, расположенной под землей, либо закапывают.

Какие бывают цветовые решения кабель-каналов

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань.

Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки. Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

Востребована бежевая цветовая палитра, особенно фактура под дерево.

Как и чем крепятся кабель каналы к стене

Выше уже упоминалось, что кабель канал состоит из короба и крышки. Короб крепится к стене

  • Саморезами, если стены деревянные, или обшиты гипсокартоном, фанерой;
  • Жидкими гвоздями приклеиваются пластиковые каналы, если финишная отделка совместима с ними.
  • Пластиковыми дюбелями и винтами.

В железобетонных стенах обычно проводка прокладывается внутри стены. На заводских панелях, изготовленных в советское время, предусмотрены специальные канавки для прокладки электропроводов, отверстия для выключателей и розеток. Сейчас в ряде регионов штробление панельных стен запрещено. Поэтому, смена расположения электропроводов, или увеличение числа электротехнических устройств вынуждает владельцев квартир прокладывать провода поверх стены в кабель каналы.

Сначала надо разметить линии на стене, где будут проходить кабель каналы. Линии надо чертить с помощью уровней.

Далее на линии, проведенной на стене, которая должна будет совпасть с серединой (осевой линией кабель канала), просверлите победитовым сверлом с диаметром 6 мм отверстия на расстоянии — 50-60 см друг от друга, и вставьте в эти отверстия пластиковые дюбеля.

Совместите короб с линией на стене и на коробе наметьте точки, где должны быть отверстия для винтов. Пластиковый пенал вы легко проткнете шилом, а для металлического или алюминиевого короба потребуется воспользоваться сверлом 4-5 мм. Затем через эти отверстия кабель канал прикручивается к установленным пластиковым дюбелям.

Кабель канал можно прикрепить к стене и с помощью дюбель-гвоздя.

Таким же образом крепятся кабель короба на кирпичной стене или стене из газобетонных блоков, но не обшитых снаружи теплоизоляцией и ГКЛ. Теперь, когда кабель каналы и фурнитуру закрепили, можно приступать к монтажу электропроводки и телекоммуникаций, установке розеток и выключателей в установочные коробки.

Расчёт размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала.

Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

Сечение проводов, мм2Конструкция и размеры (высота и ширина, мм) короба
односекционныйдвухсекционныйтрёхсекционный
10х2210х3010х2210х3015х5410х40
количество проводов в одной секции
1,5101233551913545
2,571022331313333
44811221013222
623111155111

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

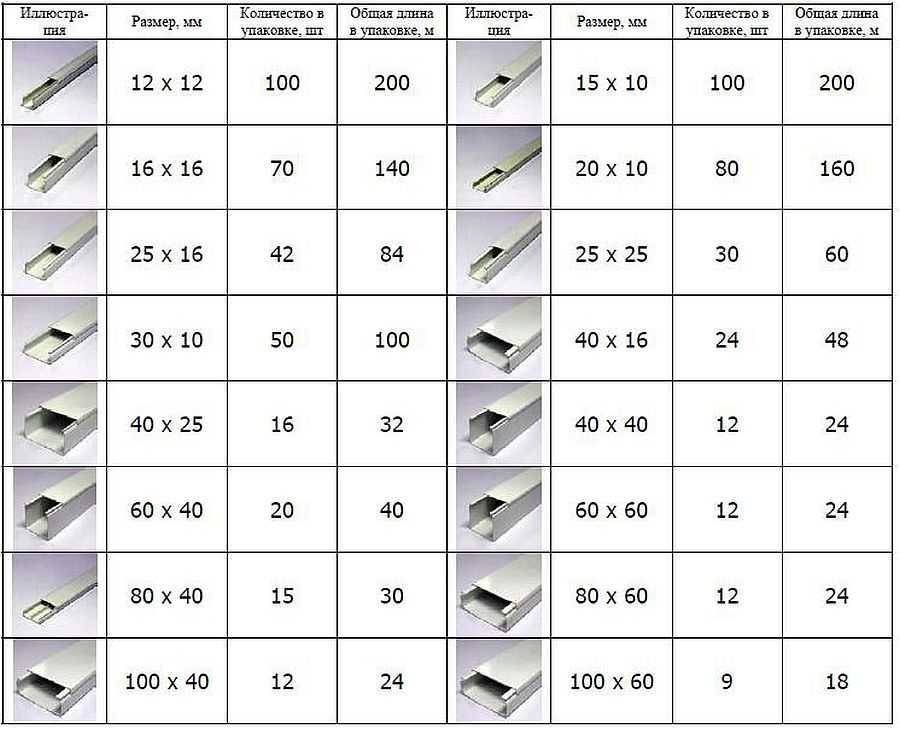

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке.

Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

На заметку. При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
