Что такое система внутреннего водоснабжения

Варианты монтажа водопроводных труб для загородных участков

Установка труб может быть выполнена двумя распространёнными методами:

1. Последовательное подключение потребителей.
2. Коллекторное соединение.

Как правило, первый вариант подходит для небольшого дачного дома. Для загородных домов, в которых постоянно проживают люди, первый вариант не подойдёт. При последовательном подключении каждый переход способствует потере напора. В таком случае необходимостью является коллекторная проводка, которая предполагает отвод трубы от магистрального коллектора до потребителя. Таким образом, напор воды для каждого потребителя будет одинаковым.

Вода, как правило, берётся из колодца или скважины. От колодца закрытым методом (в земле) прокладывается труба. Такая труба подключается к насосной аппаратуре, но перед этим в неё необходимо установить обратный клапан, который будет регулировать направление движения воды и не позволит ей передвигаться в обратную сторону. Водопроводная труба, которая осуществляет транспортировку горячей воды, должна быть соединена с соответствующим водонагревателем.

Внутренние водопроводы и канализационные системы подчиняются определённым правилам, которые установлены компетентными государственными учреждениями. Соблюдение этих правил не только рекомендуется, но и является обязательным пунктом при монтаже этих коммуникаций.

Классификация водопроводных систем

Коммуникации
могут делиться на различные виды по типу использования.

1. Производственные сети.
2. Хозяйственно-бытовые коммуникации.
3. Противопожарный водопровод.
4. Комбинированные сети.

По характеру
используемых источников водопроводные сети могут различаться:

• из поверхностных источников;
• из подземных вод;
• смешанные.

Различают
водопроводы по способу подачи жидкости:

• самотечные;
• с механической подачей;
• действующие с помощью насосных станций.

По способу
потребления воды:

• структура прямоточного водоснабжения;
• сети оборотного водоснабжения;
• коммуникации с вторичным использованием водных ресурсов.

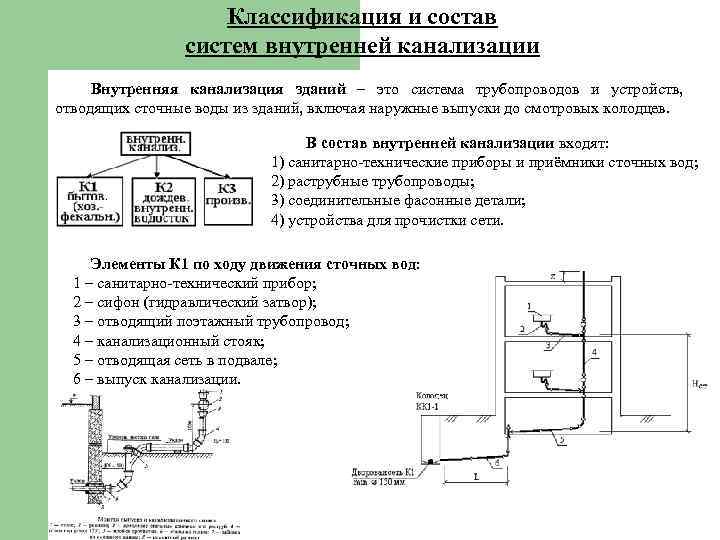

Внутренняя канализация

К внутренней канализации относятся трубы и вспомогательная арматура. Эта коммуникация выполняет очень важную функцию — отвод стоков от сантехприборов и дождеприёмников за пределы зданий. Конечным пунктом, как правило, являются очистные сооружения, которые фильтруют воду и утилизируют её в ближайшем водоёме. После этого вода может быть повторно использована для разных нужд.

Внутренняя система канализации осуществляет сбор и отвод стоков от приборов-потребителей в общую сеть

Основные виды внутренней канализации:

• хозяйственная;
• канализация на предприятиях;
• комбинированная (объединённая) канализационная сеть;
• дождевая.

Рассмотрим, в каких случаях устанавливается раздельная канализационная система:

• для сооружений, сточные воды которых нуждаются в дополнительных очистных мероприятиях;
• для построек, которые имеют очистные сооружения;
• для различных производственных зданий, а также для построек, относящихся к сфере питания (кафе, рестораны и т. д.).

Основные требования к сантехническим приборам и приёмникам сточных вод таковы:

• в точке выпуска обязательно должен располагаться сифон или гидрозатвор;
• каждый унитаз должен оснащаться сливным бачком;
• в мужских туалетах обязательно должны присутствовать писсуары.

Монтаж всех приборов подчиняется определённым правилам, расписанным в СНиП. Высота расположения приборов и другие параметры должны неукоснительно соблюдаться.

А также стоит отметить, что для организации соединений в канализационной конструкции используются специальные приспособления — фитинги. Канализационные фитинги отличаются конструктивным разнообразием, которое определяет их высокую популярность и функциональность.

Материалы труб, которые разрешается применять при монтаже безнапорных канализационных коммуникаций внутреннего типа:

• полимерные (как правило, полиэтиленовые трубы);
• чугунные (в основном из прочного серого чугуна);
• асбестоцементные.

Для безнапорных систем канализации применяют чугунные, асбестоцементные либо полимерные трубы

Установка вышеперечисленных труб может выполняться двумя методами:

• открытым;
• закрытым.

Открытый способ подразумевает использование специальных элементов для фиксации. Посредством этих элементов трубы крепятся к рабочим поверхностям. Рекомендуется монтировать канализационные трубы в местах, где вероятность их повреждения механическим путём наиболее мала. Скрытый способ прокладки канализационной коммуникации подразумевает монтаж её конструктивных элементов так, чтобы труб не было видно (под полом, в стене и т. д.).

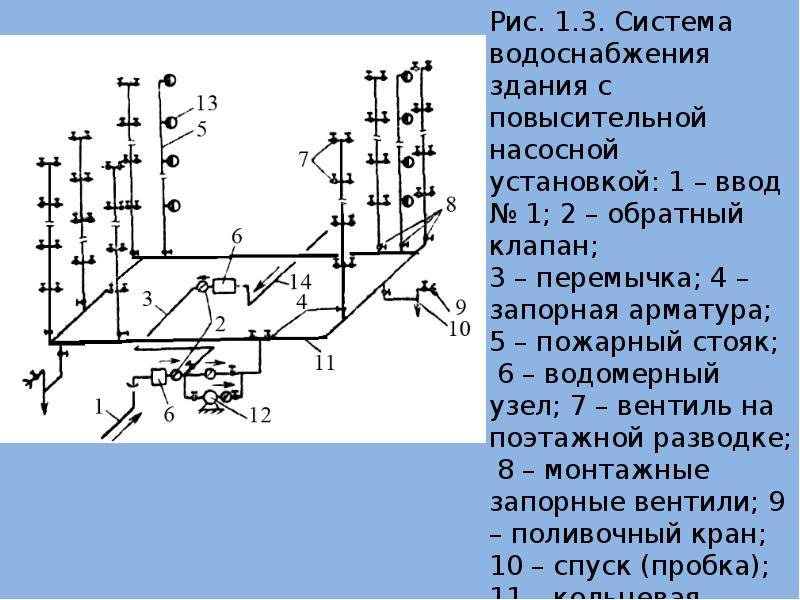

Система внутреннего водопровода с кольцевой сетью и нижней разводкой

1 — спуск воды; 2 — ввод № 1; 3 — обратный клапан; 4 — перемычка; 5 — пожарный стояк; 6 — пожарные краны; 7 — запорная арматура; 8 — поливочный кран; 9 — кольцевая магистраль; .10 — ввод № 2; 11, 14 — водомерные узлы; 12 — запорные вентили; 13 — насосная установка Схема сети внутреннего водопровода выбирается с учетом размещения водоразборных устройств в планах каждого этажа, режимов подачи и потребления воды, надежности снабжения потребителей водой, а также технико-экономической целесо­образности

Особое внимание при проектировании уделяется рациональному размещению санитарно-технических прибо­ров в здании. Например, санитарные узлы и водоразборную арматуру группируют поэтажно, располагая их друг над дру­гом, трубопроводы прокладывают по кратчайшему пути

Требования, выдвигаемые к внутренним водопроводам

Основные требования к водопроводу: экономичность, надежность подачи и качество воды для потребителя. В соответствии с санитарными нормами и правилами (СНиП) внутренние водопроводы:

• оборудуются приборами учета объема потребляемой жидкости;
• оснащаются приборами контроля и регуляции напора в системе;
• материалы для водоводов должны быть экологичными и химически инертными;
• питьевая вода для соответствия санитарно-гигиеническим стандартам проходит несколько этапов очистки, осветления;
• жидкость из технического водовода не используется для питья, но проходит стадии очистки, необходимые для технологического процесса;
• для оптимизации водопроводных систем они максимально объединяются, что снижает расходы на эксплуатацию.

Надежность работы обеспечивается одновременной прокладкой двух ниток водовода с переключателями между ними, чтобы можно было ремонтировать или менять одну из труб без прерывания водоподачи.

В соответствии со СНиП система внутреннего водоснабжения транспортирует воду с сохранением: температуры, прозрачности или мутности, ионно-солевого состава, кислотно-щелочных показателей, жесткости, количества растворенного кислорода и углекислого газа.

Температура горячей воды в хозяйственном водоводе не должна быть ниже 50-60 градусов, чтобы предотвратить развитие микроорганизмов. Но не должна превышать 75 градусов для безопасности потребителей. Например, в детских учреждениях температура горячего водопровода снижена до 37 градусов.

Минимальный свободный напор внутреннего водопровода в одноэтажном здании должен быть 10 м, в многоэтажных обеспечивается прирост от 4 м на этаж.

Внутренний водопровод поддерживает микробиологические характеристики. В питьевой воде должны отсутствовать микроорганизмы и продукты их жизнедеятельности, регламентируемый коли-индекс (количество кишечных палочек в 1 кг воды) не более 3.

Выбор способа разводки воды в квартире

Разводка водопроводной магистрали может выполняться тройниковым методом (его причисляют к классическим вариантам). А может быть произведена современным коллекторным способом.

Первый метод – это последовательное проведение магистрали от общего стояка к местам разбора. Вначале отводят главные ветки с различной водой, а затем посредством тройника вода продвигается по ответвлениям.

Классическая схема имеет следующие плюсы.

• Небольшая цена.
• Компактные габариты.
• Простая прокладка.

А недостатки у нее следующие.

• Постоянные перепады давления.
• Невозможность перекрытия одной точки потребления.
• Тройники не всегда удобно размещать в ванной комнате или туалете.
• Для маленькой квартиры такая разводка приемлема, но в большом загородном доме это вызовет кучу неудобств.

Коллекторная разводка, проводимая для водоснабжения в квартире или частном доме это способ, при котором к каждой точке забора выводится индивидуальная труба. При коллекторной конструкции в квартире мойка, туалет, душевая кабинка и все остальные сантехнические приборы подают воду в необходимом количестве независимо один от другого.

Все трубы подводят к коллектору, который стоит на входе магистрали в жилье. Коллекторная конструкция – это система, оснащенная одним вводом и несколькими выходами. При подсоединении к нему учитывается не только количество вентилей, но и количество всех сантехнических приборов.

Коллекторная разводка труб водоснабжения в квартире имеет многочисленные преимущества:

• Первое – это возможность отключения воды на одной из точек, без ущерба другим водозаборным местам.
• Краны управления данной системой расположены в одной зоне, и к ним всегда имеется свободный доступ.
• Постоянная стабильность давления в магистрали (смотрите оптимальное значение).
• Риски поломок сводятся к минимуму. А если нужно провести ремонт, то его можно провести легко и быстро.
• Все точки водозабора имеют одинаковый уровень температуры воды.
• В случае необходимости можно быстро подключить новый вентиль или сантехнику. Для этого предварительно нужно ставить коллекторную конструкцию с несколькими запасными выходами.

Смотреть видео

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

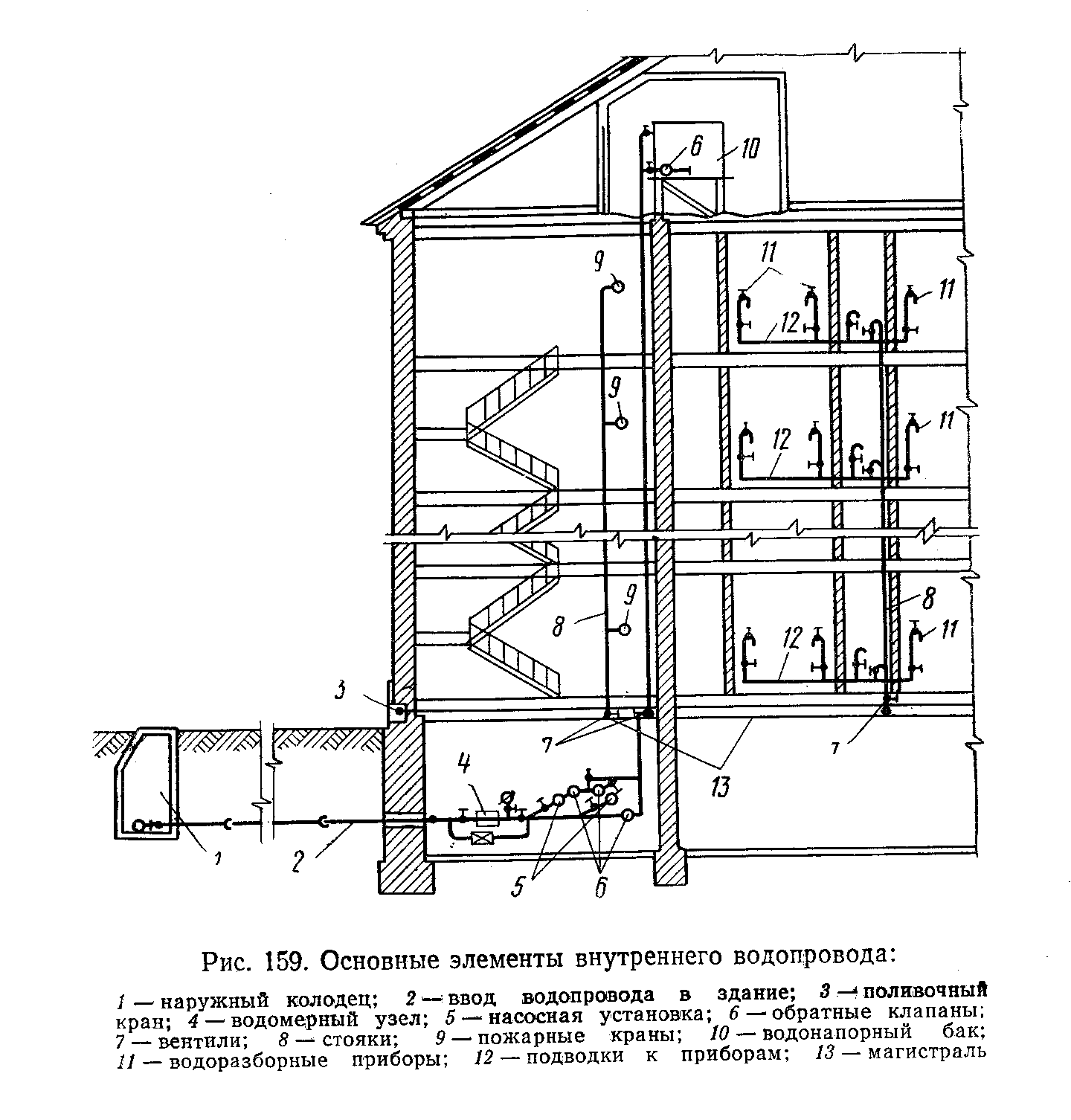

Внутренний водопровод

Внутренние водопроводы относятся к коммуникациям, транспортирующим горячую и холодную воду до потребителей. Кроме труб, в эту систему входят измерительные приборы и другие фасонные части и комплектующие.

Посредством этих трубопроводов осуществляется доставка воды до:

• сантехприборов, к которым можно отнести смесители и унитазы;
• к технологическим кранам;
• к пожарным кранам.

Свод правил внутреннего водопровода направлен на выявление качества поставляемой воды, а также на её технические характеристики. Основной такой характеристикой является температура транспортируемой воды.

Качество воды, поставляемой для хозяйственных нужд, определяется следующими показателями:

• микробиологические характеристики воды;
• органолептические свойства;
• показатели токсичности воды.

Правилами СНиП регламентируются характеристики воды, в том числе ее состав и температура

Температурные показатели в точках водоразбора, относящихся к жилым конструкциям, должна составлять не меньше 50–60 °C и не более 75 °C. Стоит отметить, что этот же показатель в дошкольных заведениях должен быть не более 37 °C.

По СНиП внутренние водопроводы классифицируются на три основные группы в зависимости от типа здания и его назначения:

• хозяйственно-питьевая коммуникация;
• противопожарный водопровод;
• магистраль, смонтированная на предприятии.

Рассмотрим перечень основных конструктивных элементов, которые входят в состав любой вышеперечисленной сети:

• вводы в здание;
• ответвления (разводка);
• счётчики;
• стояки и подводы к водоразборному оборудованию;
• запорно-регулирующую арматуру.

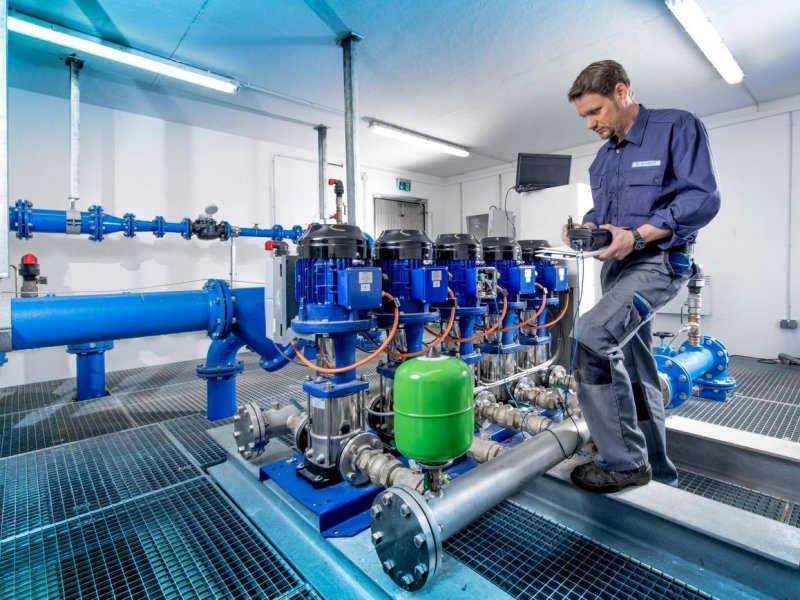

По СНиП горячее водоснабжение должно ответвляться от централизованной сети или же внутреннего нагревателя. Стоит отметить, что для конструкций, высота которых превышает 10 м, в обязательном порядке необходим монтаж специального насосного оборудования. Насосы выполняют нагнетающую функцию, тем самым становится возможным доставка воды к верхним этажам.

Как правильно составить схему

При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.

Перед составлением схемы разводки нужно определиться с материалами из которых будут состоять трубы:

• Пластик;
• Металлопластик;
• Медь;
• Сталь.

При самостоятельной разработке схемы водоснабжения квартиры приходится отталкиваться от общепринятых норм и правил. Лучше, когда за дело берутся специалисты. В этом случае помимо графического отображения документ содержит важную информацию:

• перечень, маркировку и количество всех бытовых сантехнических средств;
• сведения о материалах труб, диаметре, длине;
• целевого назначения трубопровода и направление движения потока;
• список необходимых запорно-регулирующих устройств;
• расположение защитных и измерительных приборов.

Но это не означает, что качество и информативность схемы водопровода квартиры, разработанной собственными руками, будет ниже. Все зависит от внимательности и аккуратности.

Что сантехники называют точкой

Сантехники используют термин «точка», когда обозначают подвод к сантехническому прибору или отвод. Составляя смету, в ней должно быть конкретно расписано, сколько денег будет стоить подключение каждой точки.

Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. «Точка» может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.

Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит. Цена прокладки трубопровода также зависит от сложности работ.

Требования, выдвигаемые к внутренним водопроводам и канализациям внутри зданий

Существует определённый свод правил (СП), которому должны подчиняться внутренние сети водопроводов и канализаций. Рассмотрим перечень основных требований к этим трубопроводным конструкциям:

• при самостоятельном проектировании систем водоснабжения и водоотведения рекомендуется их объединение. Такой вариант обустройства считается наиболее эффективным и позволяет уменьшить расходы на эксплуатацию этих трубопроводных конструкций;
• вода, доставляемая по хозяйственному водопроводу, в обязательном порядке должна соответствовать всем санитарным и гигиеническим нормам. Для того чтобы добиться определённого стандарта качества, вода должна пройти несколько обязательных процедур, среди которых: очищение, осветление и т. д.;
• технические воды не используют для питья, однако, несмотря на это, они также должны проходить все необходимые очистные мероприятия. Степень осветления воды определяется в соответствии с её последующим использованием (т. е. для какого именно технологического процесса она будет применена);
• для транспортировки и доставления воды до конечного потребителя должны использоваться коммуникации из экологичных материалов, материал которых не вступает в реакцию с водой и не выделяет в неё никаких посторонних химических примесей.
• по СНиП необходимым мероприятием является учёт объёма потребления воды, а также величину напора жидкости.

Материал труб, используемых для водопровода, не должен выделять в питьевую воду никаких веществ, ухудшающих ее качество

Рассмотрим минимальные показатели свободного напора жидкости для разных ситуаций:

• одноэтажные конструкции должны иметь свободный напор, который равняется 10 м;
• каждый следующий этаж должен иметь прирост напора не менее 4 м;
• в тех случаях, когда наступают периоды минимального водопотребления, нормой считается уменьшение напора на каждый последующий этаж после первого на 1 м.

Этапы расчета внутреннего водопровода

Проект состоит из двух частей, проекты систем водоснабжения и водоотведения оформляются в два разных тома.

Проектирование состоит из следующих этапов:

• по нормативам определяют норму расхода воды, которая зависит от вида подключения и санитарного оборудования;
• оценивается количество санитарных приборов в каждой квартире (помещении) и общее число приборов, высота их установки над уровнем пола;
• выбирают систему и схему внутреннего водопровода. Если ориентировочный требуемый напор в самой удаленной от ввода точке может быть обеспечен от наружной водопроводной сети, то принимается самая простая схема подключения;
• выбирают место установки водомерного узла;
• определяют расходы вода на участках водопроводной сети для диктующего прибора и в нескольких расчётных точках в местах изменения напора;
• выполняют гидравлический расчет сети и определяют требуемый напор;
• составляют спецификацию материалов и оборудования внутренней водопроводной сети;
• для внутренней канализации также определяется схема и система, принимается диаметр стояков, места установки ревизии и прочистки;
• выполняют расчет внутренней канализации, определяют расчетный расход от прибора с наибольшим водоотведением и расход сточных вод на каждом из выпусков;
• оборудование и материалы сети канализации перечисляют в спецификации;
• проектируют сеть дворовой канализации, в которой присоединены выпуски из подвала здания и выполняют расчет сети;
• определяют начальное заглубление и проводят геодезический расчет участков дворовой канализации.

В графической части проектируемые и существующие сети имеют разное условное обозначение. Проектируемая объединенная канализация и объединенный водопровод обозначаются как КО и ВО, проектируемый хозяйственно-питьевой водопровод В1, а хозяйственно-бытовая канализация К1. Существующие сети обозначают В и К.

Рисунок 2. Инженерные коммуникации прокладывают так, чтобы по большей части скрыть их от глаз пользователей, водомерные узлы располагают в технических помещениях. Автор24 — интернет-биржа студенческих работ

И система водоснабжения, и система водоотведения в здании являются важными инженерными сетями любого объекта. Если рассматривать систему в целом, то путь который проходит вода от водозаборного сооружения до потребителя может составлять десятки километров и на всем этом протяжении необходимо обеспечить нужный напор для каждого потребителя

Присоединение к системе новых домов может отразиться на сети в целом, поэтому важно рассматривать не только внутреннюю систему отдельного здания, но и всю систему наружного водоснабжения и водоотведения

Алгоритм выполнения монтажных работ

Самым первым этапом, независимо от того будет это скрытая система или открытая, является установка контрольного вентиля. Учитывая тот факт, что качество поставляемой воды их центрального водовода, мягко говоря, неудовлетворительное, то обязательным мероприятием является установка фильтра грубой очистки. Он монтируется сразу же после вентиля. Потом устанавливается водопроводный счетчик и фильтр тонкой очистки (по желанию).

Если в магистрали напор подаваемой воды превышает допустимые пределы, то выполняется монтаж редуктора давления

Важно заметить, что редуктор должен быть укомплектован манометром, посредством которого устанавливаются параметры, которые будут наиболее оптимальными для функционирования конкретных сантехнических приборов, как правило, 3-4 атм

В самом конце выполняется установка коллекторов. В торговой сети они предлагаются с выходами количеством от 2-х до 4-х. Если есть потребность, то изделия могут комбинироваться. В идеале коллектор должен снабжаться запорными вентилями. При последовательном подключении для перехода к приборам применяется тройник.

Система внутреннего водоснабжения и водоотведения

Каждое здание, а иногда и сооружение подключается в системе водоснабжения и водоотведения, но решения по созданию этой системы могут быть различными. Они во многом зависят от условий местности, к примеру новый жилой дом, проектируемый в черте города просто подключить к городской системе водоснабжения, а для небольшого санатория, расположившегося вдали от городской суеты потребуется устройство скважины. Отведение использованной воды тоже будет решаться по-разному, в зависимости от возможностей, но в обязательном порядке перед попаданием в окружающую среду использованная вода должна быть очищена.

Рисунок 1. Инженерные сети требуют внимательного и систематического осмотра. Автор24 — интернет-биржа студенческих работ

На принятие решений при проектировании системы водоснабжения и водоотведения влияют:

• расположение здания на генеральном плане участка;
• количество этажей;
• число жителей в квартире;
• степень благоустройства здания;
• характеристика грунтов и грунтовых вод;
• характеристика наружных сетей водопровода и канализации (при наличии).

Проектировщик анализирует исходные данные и принимает решение о возможности произвести подключение к наружной водопроводной сети и осуществить вывод стоков в дворовую сеть.

Определение 1

Дворовая канализация – это участок канализационной сети, который соединяет здание и уличный коллектор. К дворовой канализации может быть подключено одно или несколько зданий, сточные воды которых транспортируются в уличную. сеть.

Требования, выдвигаемые к внутренним водопроводам

Основные требования к водопроводу: экономичность, надежность подачи и качество воды для потребителя. В соответствии с санитарными нормами и правилами (СНиП) внутренние водопроводы:

• оборудуются приборами учета объема потребляемой жидкости;
• оснащаются приборами контроля и регуляции напора в системе;
• материалы для водоводов должны быть экологичными и химически инертными;
• питьевая вода для соответствия санитарно-гигиеническим стандартам проходит несколько этапов очистки, осветления;
• жидкость из технического водовода не используется для питья, но проходит стадии очистки, необходимые для технологического процесса;
• для оптимизации водопроводных систем они максимально объединяются, что снижает расходы на эксплуатацию.

Надежность работы обеспечивается одновременной прокладкой двух ниток водовода с переключателями между ними, чтобы можно было ремонтировать или менять одну из труб без прерывания водоподачи.

В соответствии со СНиП система внутреннего водоснабжения транспортирует воду с сохранением: температуры, прозрачности или мутности, ионно-солевого состава, кислотно-щелочных показателей, жесткости, количества растворенного кислорода и углекислого газа.

Температура горячей воды в хозяйственном водоводе не должна быть ниже 50-60 градусов, чтобы предотвратить развитие микроорганизмов. Но не должна превышать 75 градусов для безопасности потребителей. Например, в детских учреждениях температура горячего водопровода снижена до 37 градусов.

Минимальный свободный напор внутреннего водопровода в одноэтажном здании должен быть 10 м, в многоэтажных обеспечивается прирост от 4 м на этаж.

Внутренний водопровод поддерживает микробиологические характеристики. В питьевой воде должны отсутствовать микроорганизмы и продукты их жизнедеятельности, регламентируемый коли-индекс (количество кишечных палочек в 1 кг воды) не более 3.

Общие советы по монтажу и полезное видео

Система водоснабжения частного дома довольно сложна, и должна выполняться в соответствии с требованиями СНиПов и санитарных норм. Поэтому, прежде чем приступить к монтажу внутридомового водопровода своими руками, следует внимательно ознакомиться со всеми рекомендациями и составить подробный план-схему. Если же вы не уверены в собственных познаниях, то имеет смысл обратиться за консультацией к специалистам.

В целом же создать систему водоснабжения для частного дома вполне возможно своими руками. Так возможно сэкономить значительные финансовые средства, которые иначе пришлось бы заплатить специалистам-водопроводчикам.

Составляем схему

Определившись с типом коммуникационных подключений (коллекторно или последовательно) с теми приборами и устройствами, которые будут в неё включены, приступаем к непосредственной разработке схемы разводки водопровода в квартире. Она поможет правильно рассчитать метраж труб, количество и виды фитингов, вспомогательных деталей на этапе закупок, упростит и сократит время монтажных операций. Напротив, приступая к сборке коммуникаций без их подробного описания, значительно увеличиваются шансы совершать ошибки, которые приводят к переделкам, а также к перерасходу недешевых материалов.

Рисунок 1. Схема водопровода (кликните для увеличения).

Профессионалы, разрабатывая монтажные схемы (рисунок 1), используют определенный нормативный порядок, специальные расчеты. Если у вас есть возможность заказать и оплатить такую работу, то это будет только вам в плюс. На схеме, а она является частью проектной документации на проведение капитального ремонта или реконструкции санузла, будет указана важная для вас информация:

• точки водоразбора с наименованиями приборов подключения;
• трубопроводы (ХВ, ГВ) с указанием их диаметров, типом материала, направлением тока воды;
• распределительные и запорно-регулирующие устройства;
• аварийная автоматика;
• водомерные приборы.

Тем не менее, вполне работоспособную схему можно составить и своими усилиями. При этом все равно следует ориентироваться на основные правила построения квартирной разводки, описываемые в этой статье, хорошо продумать не только расположение сантехники, но и установку важных вспомогательных устройств.

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

• короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;

• фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;

• полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;

• укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.

Сравнительная характеристика указанных технологий приведена в таблице ниже:

Характеристики	Тип скрытой установки
короб	фальш-панель	штробы	стяжка
полезный объем помещения	уменьшается незначительно	снижается намного	не изменяется	снижается
трудоемкость работ	низкая	средняя	очень высокая	высокая
качество интерьера	среднее	высокое
доступ к коммуникациям	через ревизионный люк	–	–
совместимость с инсталляциями	+	–
наличие мокрых процессов	–	+
сдача под ключ	1 день	2 дня	2 – 3 дня	неделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

• позади ванны трубы уложены открытым способом;

• стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;

• инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;

• для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;

• для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;

• патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.

Устройство

Устроен следующим образом:

• Вода забирается из источников внешнего противопожарного водоснабжения, хозяйственно-питьевых, производственных водопроводов, которыми могут служить как централизованные, локальные инженерные сети, так и пожарные водоемы, резервуары в населенных пунктах, на территориях промышленных, складских объектов.
• После подъема давления специальными насосами вода через систему трубопроводов подается ко всем пожарным кранам, установленным на этажах строительного объекта.
• Теперь достаточно проложить от любого из ближайших ПК к месту возникновения очага возгорания линию, состоящую из напорного рукава с ручным стволом, и подать струю воды для тушения огня.

Состоит из следующих элементов:

Узла ввода с задвижками, снабженными устройствами электрического привода, автоматическими приборами учета, контроля, управления, который в условиях совмещения ВПВ с системами хозяйственно-питьевого, производственного водоснабжения обычно состоит из двух линий трубопроводов – основной и обводной.

По основной, через прибор учета, вода при нормальных условиях постоянно поступает в систему водоснабжения строительного объекта, а по обводной линии ввода только в случае возникновения пожара, при поступлении управляющего сигнала от приемно-контрольной аппаратуры сигнализации на открытие электродвижки – в трубопроводную сеть водопровода. Связано это с тем, что вода, используемая для целей пожаротушения, учету и оплате не подлежит.

• Насосной станции, обычно состоящей из двух насосных агрегатов – рабочего и резервного, что значительно повышает надежность использования противопожарного оборудования в случае каких-либо технических неисправностей. Этим же целям служит обязательное по нормам электроснабжение насосных станций ВПВ от двух независимых источников.
• Водонапорного, гидропневматического бака – при необходимости, если не гарантируется автоматический пуск насосной станции из-за нехватки давления воды в системе водоснабжения объекта защиты.
• Вертикальных магистральных стояков, горизонтальных подающих трубопроводов к каждому ПК. Трубы для создания внутреннего противопожарного водопровода, в отличие от труб для систем пожаротушения, могут по нормативным требованиям быть только из металлических сплавов.
• Внутренних ПК, размещаемых таким образом, чтобы было обеспечено орошение каждой точки защищаемых помещений строительного объекта максимальным количеством струй.
• Ручных извещателей, установленных у каждого ПК, что выполняют роль дублирующих кнопок дистанционного пуска насосов, повышающих давление, на случай несрабатывания установок пожарной сигнализации на защищаемом объекте.

Ручной пожарный извещатель у пожарного крана

Способы прокладки труб: скрытая и открытая

При обустройстве водоснабжения в доме своими руками монтаж труб возможен двумя методами:

1. Закрытым.
2. Открытым.

Закрытая прокладка более эстетична, так как трубы не видны, и не портят интерьера комнаты. Они прокладываются внутри стен, в штробах, либо маскируются декоративными коробами. Открытый способ предполагает прокладку труб снаружи, поверх стен и полов.

Открытый способ применяется как базовый практически во всех благоустроенных многоквартирных домах типового проекта.

Если вы решили проложить трубы в закрытых штробах, особое внимание следует уделить качеству, как самих труб, так и их стыковки. Потому что, в случае аварии придётся производить трудоёмкие работы по поиску протечки и демонтажу трубопровода
