Водяное отопление деревянного дома своими руками с одним и двумя этажами

Вертикальная система с нижней разводкой

Устройство этой системы происходит таким образом:

• Понизу первого этажа или подвала от теплогенератора ведется магистраль.
• От нее ведутся стояки, которые ведут к радиаторам.
• Каждая батарея снабжена трубой, которая предназначена для отвода теплоносителя, потерявшего температуру обратно в отопительное устройство.

При реализации схемы с нижней разводкой следует предусмотреть возможность удаления воздуха из системы. Это осуществляется при помощи установки специальной воздушной трубы. Кроме этого, система должна быть снабжена расширительным бачком и кранами Маевского на каждой из батарей верхнего этажа здания.

Виды двухтрубной системы отопления

Основные виды двухтрубной схемы отопления

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

1. Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
2. Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;
3. Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
4. Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Схема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.

Рекомендуем прочитать:

Радиаторы

Закрытая система отопления частного дома

Горячее водоснабжение частного дома

Типы водонагревателей

Проектирование водяного теплого пола

Твердотопливные котлы отопления

(Просмотров 8 703 , 17 сегодня)

Принцип действия водяного отопления

При нагревании воды в котле она по трубам начинает двигаться по нагревательным приборам в замкнутой системе. Эти «приборы» и будут отдавать тепло помещению. При движении горячей воды по регистрам она охлаждается, и по второму ряду трубной системы поступают обратно в котел.

Движение воды в водяной системе производится за счет разности объемных весов жидкости.

Но не всегда есть возможность устанавливать котел, как было сказано ранее. В этом случае можно расположить агрегат на одном уровне с нагревательными приборами или чуть выше. Подобное расположение котла дает возможность воде циркулировать за счет охлаждения в трубопроводе, чем холоднее или горячее вода, тем сильнее циркуляция.

Как выбрать трубы для пола?

При укладке водяного теплого пола допустимо использовать трубы:

1. Медные.
2. Металлопластиковые.

Первые имеют просто идеальные характеристики для рассматриваемых систем. Однако они дороги и сложны в монтаже своими руками. Малейшая ошибка при их пайке потом приведет к порыву медного трубопровода и протечке воды в бетон.

Чаще всего при устройстве водяного ТП применяется металлопластик из сшитого полиэтилена PEX-AL-PEX сечением 16 или 20 мм. Этот вариант дешевле меди и оптимально подходит для теплых полов.

Популярные варианты труб для пола

Использовать в данном случае трубы из ПВХ или полипропилена нельзя. В напольной системе обогрева их следует укладывать без пайки и фитингов на поворотах. А поливинилхлоридные и полипропиленовые изделия смонтировать так невозможно, они при сгибе ломаются. В итоге оптимальный выбор один – сшитый полиэтилен. Трубы из него без проблем справятся и с температурой горячей воды в ТП, и с ее давлением.

Водяное отопление

Многие считают, что это оптимальное отопление для двухэтажного дома. Скорее всего, так и есть, потому что с помощью такой системы можно добиться равномерного распределения тепла по всему объему дома. Принцип действия здесь понятен. Отопительный котел нагревает теплоноситель (чаще это вода), который разносится по приборам отопления. Те в свою очередь отдают тепловую энергию в помещения путем конвекции.

Количество предлагаемых на современном рынке отопительных котлов огромно. Об их достоинствах и недостатках мы уже говорили. А сейчас рассмотрим способы разводки трубопроводов и подчеркнем, как правильно соединить котел и радиаторы отопления, чтобы вся система работала эффективно.

Двухтрубная разводка

Двухтрубная система отопления

Многие специалисты считают, что этот вариант идеален для организации отопления в двухэтажных домах. Суть его заключается в том, что отопительные батареи вставляются на участок между трубой подачи теплоносителя и обраткой. То есть к каждому прибору подключаются две трубы. Тем самым добиваются рационального распределения теплоносителя по радиаторам, а значит, и равномерного расхождения тепла по всему дому. Это и есть главное достоинство двухтрубной системы.

Но у нее есть и недостатки:

• Первое — это большой объем затрачиваемых материалов и особенно труб.
• Второе — необходимость использования ограничивающей запорной арматуры, с помощью которой снижается подача теплоносителя на ближние к котлу радиаторы. Так можно регулировать теплоотдачу на каждом приборе отопления в отдельности.

Однотрубная разводка

Вокруг этой схемы специалисты ведут большие споры. Некоторые считают, что это оптимальный вариант для двухэтажных строений, а кто-то говорит, что это не совсем удачная схема. Но в любом случае ее используют. Правда, чтобы эта система работала эффективно, необходимо обеспечить подачу теплоносителя на каждый этаж равномерно. Для этого устанавливают трубы большого диаметра, чтобы создать необходимый по мощности и скорости поток теплоносителя.

Достоинства схемы:

• Минимальный расход материалов.
• Сбалансированная работа всей системы независимо от температуры на улице.

Недостатки:

Если дом имеет большие размеры, то велика вероятность, что разница температур между первыми и последними радиаторами отопления будет достаточно большой. Приходится увеличивать количество секций в последних радиаторах, чтобы сбалансировать температуру во всех комнатах на этаже.

Теплые полы

Теплые полы — это система с рациональным использованием тепла по всему объему помещения. И в этом ее огромный плюс. Даже если тепло, затрачиваемое на отопление дома, имеет невысокую температуру, все равно в комнатах всегда комфортно. То есть экономия налицо.

Водяной теплый пол

Теплые полы укладываются на стадии возведения дома. Для этого их монтируют на цементно-песчаную стяжку. Если дом уже готов, то можно уложить на стяжку сухую. Но в любом случае, чтобы равномерно распределить тепло по всей площади пола, необходимо использовать специальные теплораспределительные пластины из алюминия.

Любая система теплого пола работает по коллекторной схеме, где на каждый этаж устанавливается гребенка с отведением в отдельные помещения своей магистрали. В гребенке обязательно учитывается установка запорной арматуры, с помощью которой можно будет распределять и контролировать подачу теплоносителя.

Достоинства теплых полов:

• Равномерное и рациональное распределение теплоносителя по всем этажам.
• Комфортные условия проживания.
• Чтобы отопить помещения двухэтажного дома, необходима небольшая температура теплоносителя.

Недостатки:

Возведение теплых полов потребует снятия напольного материала и переделки базового пола. То есть будет проводиться капитальный ремонт пола. А это достаточно серьезные капиталовложения.

Выбор схемы водяного отопления дома

Пример схемы водяного отопления одноэтажного дома

Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор — двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.

Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² — рекомендуется установка циркуляционного насоса.

Насосный узел отопления

В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:

• Неравномерное распределение тепла по радиаторам и батареям;
• Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
• Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.

Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.

Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.

Однотрубная разводка отопления в одноэтажном доме

Однотрубная схема отопления

Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.

При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.

Байпас в обвязке радиатора

Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?

• Возможность прокладки труб в труднодоступных местах;
• Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
• Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.

При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.

Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.

Двухтрубная схема теплоснабжения дома

Двухтрубные отопительные схемы

Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.

В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:

• Увеличение количества расходных материалов для монтажа обратного трубопровода;
• Равномерное тепловое распределение по всем радиаторам;
• Возможность ремонта или замены батареи без отключения всей системы;
• При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.

Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.

Подключение коллектора для теплого пола

Систему нагреваемого пола можно смонтировать в помещении любой площади. Перед тем, как начать монтаж – необходимо произвести расчет потребной длины труб. Для этого можно начертить схему на миллиметровой бумаге. Учтите, что расстояние между трубопроводами должно составлять около 10 сантиметров, на такой же дистанции трубы должны быть расположены и от стен.

Подключение коллектора для теплого пола

Видео — подключение коллекторного шкафа

Для зданий в холодных климатических зонах рекомендуется схема размещения «змейка», она обеспечивает минимальные потери тепла.

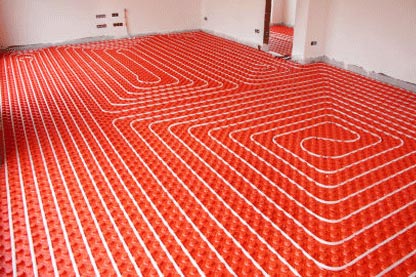

Укладка труб теплого пола способами: змейкой и улиткой фото

Входные и выходные наконечники труб каждого из контуров водяного отопления должны подсоединяться к водяному коллектору, которые распределяет поток теплоносителя из магистрали. Он монтируется в настенном шкафу или в специальной нише.

Присоединение труб к водяному коллектору

В зависимости от конструкции вашего дома, вы можете использоваться три основных метода монтажа теплого водяного пола в вашем доме.

• Если вы ремонтируете капитальное здание с бетонными плитами перекрытий – то трубы системы теплого пола могут быть проложены непосредственно в толще выравнивающей стяжки.
• В том случае, если отопительная система монтируется в легких каркасных строениях – труб можно прокладывать в пазах плит слоя теплоизоляции.
• При строительстве или ремонте деревянного дома трубы системы можно располагать в пространстве между лагами или непосредственно в толще модульного деревянного пола.

Виды систем отопления

Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.

Водяное

Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.

Воздушное

Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.

Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.

Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.

Паровое

Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.

Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.

Печное

Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.

Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.

Газовое

Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.

Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.

Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.

Солнечное

Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.

Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.

А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.

Электрическое

Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.

Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.

Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.

Электрическое отопление

В данном случае имеется ввиду использование электрических нагревательных элементов. Такой вариант организации отопления является наиболее простым в реализации, так необходимо только определиться с местом установки обогревателей, и обеспечить их питание от электросети.

Что касается типов нагревательных элементов, то по принципу организации теплообмена их можно разделить на две группы. К первой относятся обогреватели, обеспечивающие отопление помещения за счет конвекции (воздух нагревается непосредственно от и поверхности и циркулирует по всему объему помещения). Второй вариант – использование инфракрасных обогревателей.

Принцип работы ИК обогревателей следующий. Инфракрасные волны проникают в поверхность окружающих предметов на глубину порядка 5 мм (все зависит от свойств материала). В результате происходит нагрев предмета, и он отдает тепло в окружающее пространство. В этом случае обеспечивается равномерное и эффективное отопление.

Если вы решили использовать электрическое отопление, то к этому стоит должным уровнем подготовить электрическую сеть. Она должна быть рассчитана на соответствующие нагрузки, иметь устройства защитного отключения и т.д. Не обходимо позаботиться и о бесперебойной подаче электричества в дом, если вы хотите всегда находиться в тепле.

Применение электрического отопления – это еще и повышение расхода электроэнергии. Но стоит отметить, что современные электрообогреватели, предназначенные для организации систем отопления такого типа, являются довольно экономичными и имеют неплохой КПД.

Достоинства и недостатки водяного отопления

Среди преимуществ, которые предоставляет система водяного отопления, можно назвать следующие:

• Экономичность в расходах материалов.
• Достаточно высокий уровень теплоемкости. Ведь показатель теплоемкости воды превышает тот же показатель воздуха, нагретого до такой же температуры, в 4 тысячи раз.
• Комфортная температура.

Как и в любой системе отопления, стоит выделить несколько недостатков:

• Трудоемкость установки и эксплуатации в сравнении с другими системами.
• Необходимость постоянного контроля над работой генератора тепла.
• В случае долговременного отбытия – необходимость удаления воды. Ведь если воду с труб не спустить, то в случае низких температур она замерзнет, вследствие чего трубопровод лопнет. Кроме того, трубопровод с воздухом довольно быстро подвергается процессам коррозии.

Установка водяного отопления возможна только во время строительства или капитального ремонта.

Типы принудительной циркуляции носителя тепла в обогреве

Для обогрева с таким видом циркуляции выбирают несколько вариантов схем:

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Особенности однотрубной системы отопления с принудительной циркуляцией

В данном варианте используют две ветви. На каждом этаже монтируется запорная арматура, чтобы обогревать часть комнат при необходимости. Пройдя через трубы, носитель тепла снова поступает в одну трубу, идущую к котлу.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

Система с двумя трубами

Чаще всего в домиках в два этажа монтируют двухтрубную систему отопления с принудительной циркуляцией, схемы которой могут быть различны. Они делятся на несколько подтипов:

• тупиковая;
• попутная;
• коллекторная.

Самый легкий вариант – первый. Основной недостаток такой системы – практически полное отсутствие контроля режима температуры. Необходимо устанавливать радиаторы с большим контуром в отдаленности от котла.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Схема отопления с принудительной циркуляцией двухэтажного дома может быть любой. Рассмотрим более подробно популярный самостоятельный вариант монтажа «Ленинградки».

5 Возведение своими руками

Для начала подготавливается проект, после чего делается согласно чертежам теплообменник, который должен в последующем монтироваться в печку. Собственно и печка возводится по его габаритам.

При проектировании нужно подумать, каким образом устройство будет располагаться в комнате. Место должно быть удобным для пользования и общедоступным.

После того как фундамент установлен, готовится кирпич для кладки. Он должен быть огнеупорным, без каких-либо сколов, повреждений и трещин. Также нужно предусмотреть в проекте месторасположение поддувала и камеры сгорания, дымоотвода, варочной поверхности. Последнюю можно и не монтировать, всё зависит от предпочтений хозяев дома.

Постройка происходит в определённой очерёдности:

1. 1. Для начала подготавливается раствор. Он состоит из воды, глины и песка. Такую смесь можно уже в готовом виде приобрести в специализированных магазинах, но опытные мастера делают её самостоятельно.
2. 2. Фундамент изолируется слоем плёнки или рубероида.
3. 3. Поверх укладывается равномерный слой раствора и кладутся первые ряды кирпича.
4. 4. Обустраивается топка и зольник. Точность кладки нужно проверить с помощью строительного уровня.
5. 5. Дальше фиксируется дверка и делается свод. Также монтируется дымоход. Для стен дымохода нужно использовать полукруглые кирпичи.
6. 6. На завершающем этапе происходит монтаж водяного контура. Подсоединяются трубы и батареи, ёмкость для теплового обмена. После этого заливается жидкость. Можно использовать обычную воду или подготовленные растворы.

Также при желании можно сделать декоративную отделку печи. Экономичное устройство печки можно сделать и самостоятельно. Такое устройство долговечное, имеет высокий коэффициент полезного действия, поэтому дом получит установку, независимую от централизованного отопления.

Подогрев «теплым полом»

Система «теплый пол» чаще всего устанавливается как дополнение к радиаторному типу для обогрева помещения дома (утепление балкона своими руками ). Несмотря на сложность в устройстве таких полов, основное их преимущество – большая площадь обогрева. Фактически вся поверхность пола работает как один большой радиатор. Теплообмен воздуха в доме происходит в оптимально правильном режиме – нагретый воздух в помещении поднимается снизу вверх, заполняя все пространство.

Кроме комфорта, применение «теплого пола» позволяет снизить рабочую температуру воды до 55 ºC.

Но есть один существенный недостаток. Такую систему отопления трудно реализовать в уже жилых помещениях. Для укладки трубопроводов требуется поднимать уровень уже существующего пола и без замены межкомнатных дверей тут не обойтись.

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.
3. Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
4. Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
5. Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

Watch this video on YouTube

Положительные и отрицательные моменты печного отопления в частном доме

Какие недостатки?

К отрицательным моментам можно отнести:

• Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
• Не очень высокийКПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
• Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
• В отличие от отопления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

Монтажа системы при планировании тёплого пола

Основные нюансы, которые необходимо учитывать при планировании монтажа тёплого пола:

При монтаже тёплого пола обязательно надо учитывать тип последующей отделки

Очень важное правильно подбирать напольное покрытие. Очень! Например, если поверх тёплого пола будет положена стяжка (а она обязательна и в любом случае будет), а сверху стяжки 10-сантиметровый паркет — то зачем тогда вообще нужен этот тёплый пол, если КПД подобной системы будет равен нолю? Все подобные моменты обязательно необходимо учитывать;
Трубопровод тёплого пола всегда и при любых обстоятельствах монтируется исключительно в стяжке самого пола

Тогда обычно люди задаются вопросом: а какая должна быть её толщина? Но ответить на этот вопрос специалисты смогут только в том случае, если будут владеть информацией обо всех исходных параметрах самого дома и требуемой для отопительной схемы мощности;

Даже если на первом этаже тёплый пол планируется установить только в некоторых частях, проводить теплоизоляцию придётся по всей поверхности пола, иначе тепло будет уходить в подвал, тем самым расходуя энергию фактически в никуда и понижая КПД целиком всей системы. Конечно, это при условии, что в подвальном помещении нет жилых комнат или не содержаться какие-либо животные. Для второго этажа данное условие необязательно;

Кстати, любая схема водоснабжения будет работать эффективнее, если будет обладать естественной, а не принудительной циркуляцией, что крайне важно. А сильно ли различаются системы отопления?. Например, в чём будет отличие системы отопления одноэтажного кирпичного частного дома с наличием полипропиленовых труб (трубы из полипропилена сейчас популярны) от двухэтажного деревянного, который отапливается электрокотлом?

Например, в чём будет отличие системы отопления одноэтажного кирпичного частного дома с наличием полипропиленовых труб (трубы из полипропилена сейчас популярны) от двухэтажного деревянного, который отапливается электрокотлом?

Общая схема устройства тёплого пола в доме

В любом случае система отопления в одноэтажном доме априори будет проще с технической точки зрения, чем в домах с двумя и более этажами. А если брать огромные дома, площадь которых начинается от 500 м², то там всё настолько сложно и совершенно запутано, что кажется, даже физик-ядерщик сразу не разберётся, куда вставлять тот или иной фитинг и при помощи каких насосов циркулирует вода или какой-то другой теплоноситель.

Заключительный вывод

Практика показывает, что 2-трубная тупиковая система подходит для отопления большинства средних жилых домов. Техническое решение подкупает простотой и приемлемой стоимостью монтажных работ. Коллекторная и попутная разводка обойдется дороже – играет роль цена оборудования и протяженность линий. Взгляните на схему с петлей Тихельмана – распределяющие трубопроводы одинакового диаметра идут по всему периметру здания.

Отдельный разговор — двухтрубная система отопления с естественной циркуляцией воды. В условиях частых перебоев с электроэнергией лучше не рисковать и не гнаться за красотой интерьеров, а смонтировать энергонезависимый обогрев. Высокие первоначальные вложения компенсируются теплом и низким потреблением электричества.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
