Шаг укладки трубы теплого пола
Ко всем ошибкам, мною перечисленным, я хочу обратить ваше внимание на то, что даже при замечательной разметке на пленке, эти шабашники умудрились не попасть в разметку. При этом шаг пляшет до 100 мм. При этом шаг пляшет до 100 мм
При этом шаг пляшет до 100 мм.
Развороты контуров ужасные, как будто кто-то заблудился в лабиринте или в упор не видит разметку.
Прохождение магистралей вообще оставляет желать лучшего. Такое ощущение складывается, что монтировали теплые полы слепые или плохо видящие монтажники. Скажите мне, как можно на расстоянии одного метра не видеть яркую красную разметку? На лицо очередная ошибка монтажа теплого пола
А ведь всего этого можно избежать, если посмотреть работу тех, кого вы хотите нанять. На фото, например, или на недавно сданном объекте. Так же я часто практикую звонки моим клиентам и прошу их поделиться моими работами и подходом в монтаже.
Я даю 100 процентов на то, что если у этого клиента кто-нибудь, попросит телефон мастеров, которые смонтировали ему теплые полы, то он не даст. Так как не захочет потом краснеть, когда не довольные клиенты позвонят ему и скажут: «Кого ты нам блин дал. Эти шабашники даже по разметке ровно не могут смонтировать трубы».
А еще этим шабашникам предстоит монтировать котельную с магистральным коллектором. Я уже предвкушаю цирковое представление.
Преимущества теплого пола
Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.
Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.
Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.
Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола
Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.
Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.
Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

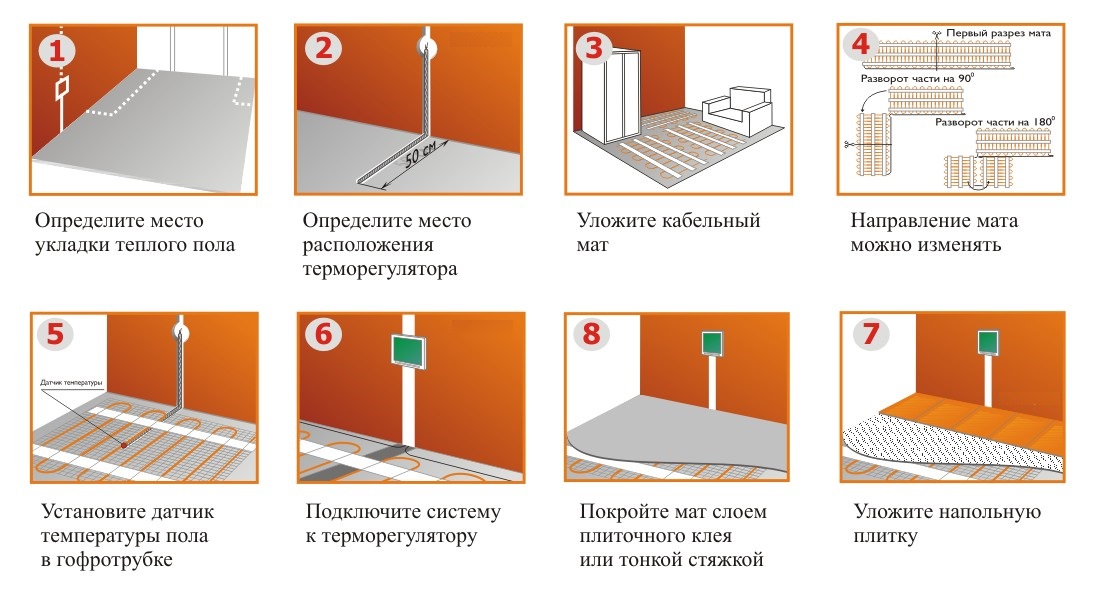

Этапы монтажа
Перед установкой проводятся подготовительные работы. Для этого нужно определиться с планом действий:
- Подготовка места под терморегулятор. Первым делом нужно определить, где будет установлен датчик температур и термостат. Устройство монтируется на стене. Для этого нужно просверлить в стене отверстие и пробить штробу. Через нее к прибору будут подводиться провода электропитания.
- Подготовка рабочего пространства. Нужно убраться в помещении. Пол не должен иметь видимых перепадов, углублений. Весь мусор стоит вынести, протереть пыль. Далее нужно обработать пол грунтовкой для лучшего сцепления со стяжкой. После этого следует разметить места, где будет находиться мебель. На этой стадии учитывается расстояние от нагревательных элементов к стенам (от 5 см).
- Монтаж изоляции. Материал не позволяет теплоте покидать помещение. Это обеспечивает максимальную экономию. Отмечается, что теплопотери снижаются примерно на 30%. Существует 2 укладки тепловой изоляции: вертикальная (проводится по периметру комнаты у основания) и горизонтальная (укладка проходит прямо на плиту перекрытия). Толщина слоя не должна быть меньше 2 см. При этом стоит провести расчеты, чтобы узнать оптимальное значение.
- В случаях, когда электрический обогрев устанавливается в ванной комнате, необходимо провести укладку гидроизоляции. Это не позволит воде проникнуть в «пирог» и навредить прибору. Такой подход исключит любые проблемы с соседями, живущими этажом ниже.
После подготовительных работ можно приступать к основным. Основные работы рекомендуется выполнять следующими этапами:
- Укладка металлической сетки. Выполняет функцию армирования. Кроме этого на ней удобно проводить разметку. Ее нужно будет прикрепить к полу.
- По периметру области, где проводится укладка обогрева, нужно проложить демпферную ленту. Она нивелирует линейное растяжение.
- Монтаж нагревательных элементов. Соединение отопительных приборов с термостатом и датчиком температур.
- Заливка конструкции теплого пола бетонным раствором.
Что нужно сделать перед началом монтажа?
Грамотное устройство теплого водяного пола требует тщательно проведенных подготовительных работ. В их ходе должны быть учтены все мелочи, от которых впоследствии будет зависеть эффективное функционирование сооружения:
Проект будущей системы лучше всего доверить специалистам, поскольку произвести самостоятельные расчеты достаточно сложно.
Потребуется определить протяженность трубы, шаг ее установки и мощность отопительного контура, если таковых несколько, то для каждого в отдельности. При этом учитывается множество нюансов и параметров. Существуют специальные программы расчета, которыми многие пользуются.
Однако нужно понимать, что огрех в расчетах приведет к снижению эффективности или просто невозможности функционирования всей системы.Оборудование для теплого пола должно быть качественным, произведенным и купленным в надежной компании, дающей хорошие гарантии. Дешевле будет заплатить за качественный товар, чем впоследствии постоянно выкладывать приличные суммы за дорогостоящие и трудоемкие ремонты.Для минимизации тепловой нагрузки на стяжку и предотвращения ее растрескивания система должна быть поделена на участки площадью не больше 40 кв. м.Основание для пола с подогревом нужно тщательно подготовить.
Оно должно быть чистым и выровненным, перепады более 5 мм не допускаются.Для предотвращения потерь тепла на подготовленную основу обязательно расстилается теплоизолирующий слой, высотой от 3 до 15 см в зависимости от значений рабочей температуры теплоносителя. Это могут быть могут быть специальные теплоизолирующие материалы или маты, предназначенные для теплого водяного пола. Последние могут оснащаться креплениями для труб, так называемыми бобышами, что очень удобно.
По периметру помещения и между монтажными участками выкладывается демпферная лента, которая сможет компенсировать температурные колебания стяжки.
Маты с бобышами, предназначенные для водяного теплого пола, очень удобны. Они не только выполняют функцию теплоизолятора, но и закрепляют трубы на месте
При составлении схемы укладки нужно избегать большого количества состыковок труб, которые несут в себе потенциальную опасность протечек под полом. Лучше всего обустроить наиболее безопасный вариант, где соединения присутствуют только на выходе и входе коллектора. При этом длина цельной трубы не должна быть более 90 м, иначе температура циркулирующего теплоносителя может падать.
Некоторые марки силовых кабелей
ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.
АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.
Структура кабеля АВВГ с цельными токоведущими жилами
Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.
Технические характеристики:
| Марка | Число жил | Сечение, мм2 | ||
| АВВГ | 1…4 (круглые) | 1,5… 240 | ||
| АВВГ | 3-4 (секторные) | 70… 240 |
АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.
Структура кабеля АВК
Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.
СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.
Цветные полосы маркировки на изоляции жил кабеля СИП
Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.
Основные параметры СИП-4:
| Число и сечение жил, мм2 | наружный Ø мм | Масса СИП кабеля , кг/км |
| 1х16 | 7.5 | 70 |
| 1х25 | 8.5 | 100 |
| 2х16 | 15.5 | 140 |
| 2х25 | 17.5 | 200 |
| 3х16 | 16.5 | 205 |
| 3х25 | 18.5 | 290 |
| 4х16 | 18.5 | 280 |
| 4х25 | 21.0 | 395 |
Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.
АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.
Структура кабеля АВБбШв/ВБбШв
Расшифровка маркировки:
- А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
- В – виниловая изоляция проводов;
- ББ – бронированные стальные ленты;
- Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
- Шв нг – может обозначать, что изоляция сделана из негорючих материалов.
В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.
Технические характеристики:
| Число жил, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг | ||||
| АВБбШв | АВБбШв нг | |||||
| ~ 660 V | ~1000 V | ~660 V | ~1000 V | ~660 V | ~1000 V | |
| 3х4 | 15.5 | 17 | 380 | 435 | 395 | 450 |
| 3х6 | 16.5 | 18 | 435 | 495 | 450 | 510 |
| 3х10 | 19.0 | 19.5 | 575 | 595 | 595 | 615 |
| 3х16 | 21.5 | 22.0 | 720 | 744 | 745 | 770 |
| 3х25 | 25 | 25.5 | 955 | 980 | 985 | 1010 |
| 3х35 | 27.0 | 27.5 | 1135 | 1160 | 1170 | 1200 |
| 3х50 | 30.5 | 31.0 | 1445 | 1480 | 1490 | 1525 |
| 3х4+1х2.5 | 16.5 | — | 420 | — | 435 | — |
| 3х6+1х2.5 | 17.5 | — | 490 | — | 505 | — |
| 3х6+1х4 | 17.5 | 19.0 | 370 | 555 | 390 | 570 |
| 3х10+1х4 | 30 | — | 675 | — | 695 |
Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.
Конструкция
Важным элементом системы «электрический пол» считается терморегулятор и термодатчик, выполняющие функцию управления. Для жилых помещений чаще используют самый простой вариант терморегулятора, имеющий регулирование режима нагрева пола. Датчик температуры укладывают в гофртрубку, размещенную между секциями и надежно прячут в стяжке.
Для более мощных систем, от 1 кВт/м2, можно использовать терморегулятор, оснащенный с функцией программирования. Он имеет режимы программирования определенной температуры прогрева на сутки и неделю. Как правило, это позволяет сэкономить более 30% электроэнергии.
Терморегулятор монтируют на стене в пределах электрического выключателя – так удобнее им пользоваться. Хотя выпускаются модели, которые устанавливают в электрощитке квартиры.
Каждая модель датчика рассчитана на определенные параметры этого значения. При превышении возможен выход из строя или некорректная работа устройства.
Совет
Если же площадь нагрева велика, то можно ее разбить на несколько зон. Нередко в таких случаях теплый пол электрический эксон разделяется на две и больше независимые системы. Для минимизации затрат можно установить в каждой из них терморегулятор этой же компании Ekson-Mex, рассчитанный на мощность 3,6 кВт.
Для устройства электрических полов необходимы также:
- монтажная лента, при помощи которой нагревательные секции фиксируют к полу;
- гофрированная трубка, выполняющая сразу две функции: защиты датчика и облегчения доступа к нему на случай тестирования или замены;
- теплоизоляция, которая увеличивает КПД и экономичность, так как ограничивает потери тепла. Для помещений на первом этаже рекомендуется устраивать утепление из плит фольгированного твердого пенопласта 5–10 см, для расположенных выше – достаточно пробки или пенофола, конечно, если выше и ниже этажом помещение отапливается.

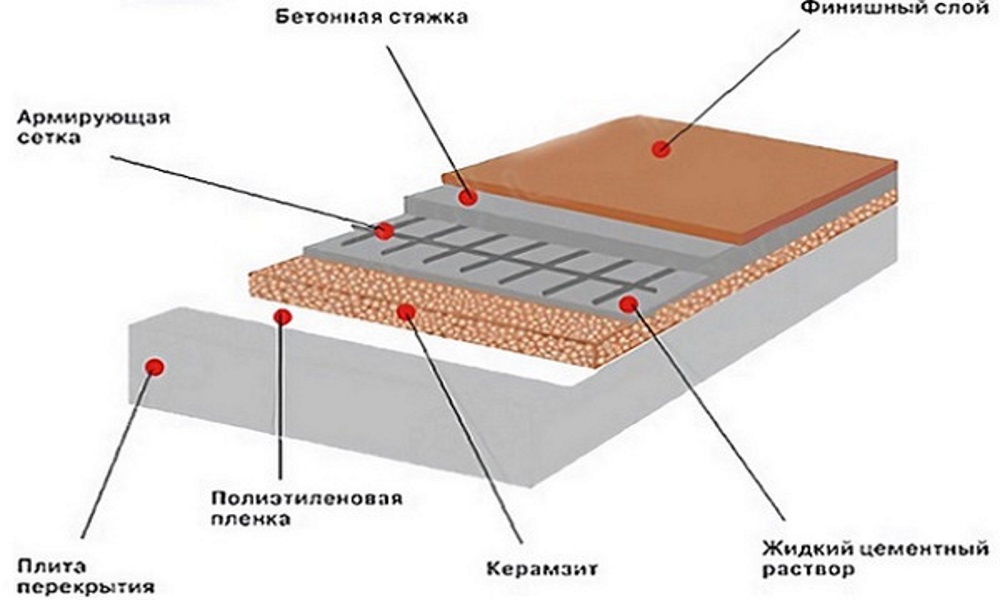

Требования к стяжке
К бетонной смеси выставляется ряд требований, хотя нет никакой нормативной документации. Монтажнику следует придерживаться следующих правил:
- Установка теплых полов под стяжку подразумевает использование ровной поверхности. Если есть незначительный уклон, его стоит убрать самовыравнивающейся смесью. Если же этой рекомендации не придерживаться, то электрический обогрев не будет равномерно прогревать покрытие, а, соответственно, и комнату.
- Толщина бетона при заливке нагревательных элементов не должна превышать 5 см. Оптимальный слой стяжки позволит отопительному прибору быстро прогревать поверхность. При этом такой толщины достаточно для обеспечения высокой прочности покрытия.
- Прежде чем продолжать работу с конструкцией, нужно выждать время до полного высыхания стяжки. Цементные растворы набирают прочность в течение 4 недель. В этот период стоит воздержаться от любых работ в помещении.
- Монтажник должен пользоваться исключительно качественными материалами и инструментами. Правильный подход исключит появление трещин. Их стоит бояться по двум причинам: отсутствие равномерного прогрева плоскости; появление локальных участков с перегревом.
Модульные и реечные типы теплых водяных полов
Такие системы чаще всего применяются в деревянных домах. Укладка труб осуществляется на черновой основе пола или на лаги.
В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.
Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:
- 13;
- 18;
- 28 см.
Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него.
Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см.
Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Устройство теплого водяного пола под плитку
Если говорить коротко, то возводимая нами конструкция будет выглядеть так (снизу вверх):
- Гидроизоляция. Защитит все составляющие ТП от поступающей снизу влаги — как в жидком, так и в парообразном виде.
- Черновая (выравнивающая) стяжка. Укладывается по необходимости — если поверхность основания слишком уж неровная.
- Утеплитель. Предотвратит утечку драгоценного тепла в нижерасположенные плиту или грунт. Для лучшего эффекта весьма желательно, чтобы утеплитель имел особое покрытие, отражающее инфракрасное излучение.
- Армированная стяжка, в которой находятся трубы ТП. Стяжка играет роль не только несущего нагрузку элемента, но и распределителя тепла. В полах по лагам, в которых стяжка не предусмотрена, в качестве теплораспределителя следует использовать алюминиевый пластины, укладываемые поверх труб.
- Финишное покрытие: плитка, уложенная на клей.
Устройство теплых полов
Важно понимать, что в конструкции пола можно использовать только прочный утеплитель, способный без существенных деформаций выдержать приходящуюся на него нагрузку. Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой
Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой.
В последнее время в сети часто можно встретить рекомендации «специалистов» применять в системах ТП со стяжкой фольгированный Пенофол (вспененный полиэтилен). Следовать этим неразумным советам, конечно, нельзя: мягкий пенополиэтилен просто сплющится под тяжестью стяжки. Вдобавок имеющаяся на нем металлическая фольга будет почти сразу уничтожена щелочной средой раствора.
О трубах
Необходимо решить, какие трубы вы будете применять. Наилучшей теплопроводностью обладают металлические.
Доступны два варианта:
- медные: очень дорогой вариант (в зависимости от диаметра, 250 – 330 руб./п.м.), к тому же для монтажа придется приглашать специалиста;
- гофрированные из нержавеющей стали: изгибаются как угодно и стоят намного меньше медных (80 – 160 руб./п.м.).
Выпускаются металлические трубы с наружной защитной полимерной оплеткой.
Более доступными являются полимерные (пластиковые) трубы.
Применяют несколько их разновидностей:
Полипропиленовые
Самый дешевый материал (30 – 45 руб./п.м.).
Но имеет много недостатков:
- почти не сгибается;
- реализуется короткими отрезками;
- от нагрева даже при наличии армирования (марки PN20 и PN25) сильно расширяется.
Обратите внимание! Любая пластмасса пропускает внутрь кислород из окружающего воздуха, поэтому для систем отопления нужно приобретать только трубы с армированием из алюминия или иного газонепроницаемого материала (антидиффузионный слой).
Полиэтилен
Стоит лишь немного дороже полипропилена, но зато:
- хорошо гнется;
- продается в бухтах отрезками очень большой длины (контур даже при максимальной длине можно выложить цельным);
- выдерживает более высокие температуры;
- имеет меньший коэффициент линейного расширения.
Есть два подвида:
- Сшитый полиэтилен (PEX).
- Термостойкий полиэтилен (PE-RT). Стоит несколько дешевле PEX и в отличие от него может соединяться сваркой.
PEX- и PERT-трубы могут армироваться:
- алюминием (это то, что называют металлопластиковыми трубами): стоимость — 40 – 55 руб./п.м.;
- полиэтилвиноловым спиртом (EVOH): газонепроницаемые, стоят 55 – 65 руб./п.м.
Проектируя ТП, важно помнить: длина контура не должна превышать 100 м (обычно этого хватает примерно на 20 кв. м)
Трубы укладывают двумя способами:
- «змейкой»: целесообразно при наличии 1-й наружной стены, вдоль которой пускается начальная часть контура (самая горячая);
- двойной спиралью или «улиткой» (две наружные стены).
Шаг укладки труб — 30 см, вблизи наружных стен — 15 см.
Шаг 7 Укладка труб теплого пола
Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.
Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.
Технические особенности вариантов укладки
Способы раскладки трубы теплого пола
Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:
- Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
- Если труба изогнута на 180℃ выше гидравлические потери.
- При укладке улиткой теплораспределение в помещении равномернее.
- Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.
Расчет трубы теплого пола
Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.
Расчет трубы простой:
| Шаг укладки | Примерный расход трубы в метрах на метр квадратный |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.
Главные принципы укладки труб теплого пола:
- начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
- шаг укладки труб должен варьироваться от 100 до 300 мм;
- диаметр труб должен составлять 16 или 20 мм;
- от всех стен трубы укладываются на расстоянии не менее 150 мм;
- длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
- стыки труб нежелательны.
Особенности укладки теплого пола улиткой
Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.
В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.
Что это такое?
Традиционные способы отопления помещений основаны на эмиссии тепловой энергии от определенного источника. Это может быть один большой нагреватель (например, печь), которого хватает для поддержания необходимой температуры во всем доме. Чаще используются радиаторные системы, в которых циркулирует горячая жидкость (теплоноситель). Радиаторы, излучающие тепло, находятся в каждой комнате и обеспечивают их конвекционный нагрев.
Подобные методы обогрева широко распространены, но малоэффективны. Циркуляция теплоносителя требует создания определенных условий (уклон трубопроводов, использующий подъем нагретых слоев жидкости вверх), или использования циркуляционных насосов. Потери тепловой энергии при этом довольно велики, а конвекция не позволяет равномерно нагреть всю комнату — всегда есть более теплые и холодные участки помещений.
Теплый пол — это система обогрева, основанная на ином принципе передачи тепловой энергии. Вместо отдельных точечных элементов в качестве источника используется вся площадь помещения. Такой подход позволяет получить значительную экономию на топливе. Кроме того, практически исчезают потери, свойственные традиционным системам отопления. Вся площадь комнаты нагревается равномерно, исключается появление холодных и теплых участков.
Конструкция теплого пола представляет собой один источник тепловой энергии, равномерно распределенный под напольным покрытием по всей площади помещения. Используются разные виды нагревателей, от водяных трубопроводов с горячей водой, до электрических греющих кабелей или инфракрасных пленочных конструкций. Все виды обладают своими особенностями, ограничениями и преимуществами.
Полистирольная система теплого пола
Применение в качестве ключевых элементов конструкции синтетических материалов дает возможность работать с любыми типами жилых построек, в который выполняется установка теплого водяного пола. Полистирольная система подходит как для бетонных перекрытий, так и для деревянных конструкций. Ключевая особенность технологии — возможность осуществлять укладку наборной конструкции непосредственно на старые покрытия.
Сухая засыпка Knauf для полов
Последовательность действий укладки в этом случае следующая:
- на чистую и выровненную поверхность необходимо уложить полиэтиленовую пленку, толщина которой составляет 150-200 мкр. В местах стыков пленка укладывается внахлест (10 см). Стыки нужно заклеить монтажным скотчем;
- по периметру отапливаемого помещения на несущих стенах укладывается демпферная лента;
- сверху на полиэтиленовую пленку можно укладывать профильный пенополистирол;
- сверху выполняется монтаж трубы водяного контура и теплораспределительных пластин;
- в участках изгибов труб, где оканчивается пластина, под трубы делают подкладки из полиэтиленовой пленки;
- после того как греющая труба будет уложена, всю конструкцию нужно снова накрыть полиэтиленовой пленкой, толщина которой составляет 100-200 мкр;
- далее на конструкцию помещаются листы ГВЛ в два слоя. Общая толщина данного покрытия должна составлять не менее 20 мм.
После того, как все вышеописанные манипуляции выполнены, нужно определиться с финишным покрытием.
Заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого необходимо выполнить все действия, который предписаны основной технологией. В качестве плюса такого способа стоит выделить повышенную жесткость и прочность сухой стяжки.
Полистирольные системы нельзя применять для теплого пола, который подсоединяется к централизованной отопительной системе. Слишком высокий температурный режим нагрева теплоносителя может повредить пенополистирол.
