Данные для расчёта
От величины шага укладки контура зависит уровень подогрева
Шаг, с которым укладывается контур, составляет от 100 до 300 мм. Величина шага регулирует уровень подогрева. Теплоотдача теплого пола при маленьком шаге будет высокой, а при большом – низкой. Расстояние между трубками более 300 мм делать не рекомендуется, так как пол будет прогреваться не равномерно. Менее 100 мм не позволит сама трубка. При большом изгибе она может переломиться.
Расход трубы в зависимости от шага представлен в таблице.
| № | Шаг | Кол-во трубы на 1 м2 |
|---|---|---|
| 1 | 100 мм. | 10 п. м. |
| 2 | 150 мм. | 6,7 п. м. |
| 3 | 200 мм. | 5 п. м. |
| 4 | 250 мм. | 4 п. м. |
| 5 | 300 мм. | 3,4 п. м. |
Трубы теплого пола бывают разных диаметров. В зависимости от величины данного параметра подбирается длина всей системы.
Для труб диметром 2 см максимальная длина трубы не должна превышать 120 м.
При использовании труб меньшего диаметра максимально допустимый метраж будет снижаться.
Так, трубопровод диаметром 1,6 см будет иметь максимальную длину только 100 м. Расчет длины трубы для теплого пола необходимо производить с учётом шага и сечения трубопровода.
Перед тем, как рассчитать водяной теплоноситель, необходимо определить, какой уровень температуры в помещении будет оптимальным. Температуру поверхности пола рекомендуется рассчитывать в пределах от 27 до 35°С в зависимости от вида покрытия и назначения помещения.
Так, для полов из паркета или ламината подходит температура 27°С. При устройстве покрытий из кафеля в ванной комнате или на кухне можно сделать температуру пола порядка 33°С. Покрытие с самой высокой температурой 35°С рекомендуется укладывать по периметру наружных стен. В жилой комнате температура напольного покрытия должна быть 29°С.
Расчет теплого пола невозможен без определения теплопотерь. При этом учитываются такие параметры, как:
- высота этажа;
- планируемый уровень температуры пола;
- климатические параметры региона проживания;
- размеры периметра, высоты и площади помещения;
- наличие и мощность существующих источников отопления;
- качественный состав материалов, из которых выполнены внешние ограждающие конструкции дома.
Следует знать, что передача тепла от нагревательного элемента через стяжку пола не проходит без потерь, поэтому теплоносителя должна быть на 10-15°С выше, чем та температура покрытия, которая необходима в итоге.
Нюансы устройства теплого водяного пола
Главное условие успешного монтажа многокомпонентной системы — правильно уложить все слои
Это важно, поскольку каждый компонент «пирога» имеет свою функцию. Его состав:
- основание — бетонная плита или слой утрамбованного грунта. На него укладывают слой полиэтиленовой пленки или любой другой строительный текстиль;
- слой теплоизоляции. Наиболее эффективным в применении специалисты признают пенополистирол экструдированный. Его характеристики: прочный к истиранию и механическим повреждениям, имеет невысокую стоимость, плохо проводит тепло. Толщина полотна пенополистирола должна быть не менее 300 мм;
- следующий слой — заливка цементного раствора. В нем будут прокладываться трубы, которые в рабочем состоянии обеспечат циркуляцию теплоносителя. Раствор делают более пластичным с помощью специальных добавок, чтобы облегчить работы по его укладке. Цементная стяжка обязательно армируется;
- финишный слой. Отделка финишного слоя зависит только от фантазии хозяев дома. Но от его выбора будет зависеть тепловой режим с возможностью автоматической или ручной регулировки.
Водяной теплый пол слои
Теплый пол от бойлера — разъясняем подробно
Проблема обогрева жилья актуальна для большинства городов в нашей стране. Ведь центральное отопление не всегда обеспечивает надлежащий комфорт в квартире, поэтому многие задумываются об создании автономной системы.
Один из вариантов такого обогрева — обустройство тёплого пола от водонагревателя.
Можно подключить тёплый пол к бойлеру или нет?
При сооружении водонагревательных полов владельцам квартир или частных домов следует:
- сделать конструкцию, которая будет прогревать воздух в комнате до необходимого уровня;
- выбрать выгодный вариант в плане установки и эксплуатации, который обойдётся недорого.
Для обогрева теплоносителя используются газовые или электрические котлы. Чаще, котлы работающие на газе монтируются в частных строениях. В квартирах с центральным отоплением установить такое оборудование не получится.
Кроме того, для подсоединения к общей системе обогрева, требуется получить специальное разрешение. Поэтому, возникает потребность в поиске альтернативного способа — таким является обустройство электробойлера.
Бойлер — устройство для нагрева воды от электричества для бытовых целей. Но стоит заметить, что изначально он не был предназначен, чтобы нагревать жидкость для тёплых полов. Поэтому, это будет дополнительной нагрузкой для него, в результате которой водонагреватель может выйти из строя.
Однако, запитывать пол от бойлера всё же возможно, но осуществить отапливание больших площадей данным способом не получится. Этот вариант идеально подходит только для ванной или туалета.
К сведению! Важное значение играет правильно произведённый расчёт нагрузки на электронагреватель
Технические характеристики нагревателя
Остановимся на бойлерах накопительного типа
При выборе модели следует обращать внимание на её технические характеристики
Мощность устройства. Именно этот параметр определяет интенсивность и скорость нагрева водопроводной воды. Мощность водонагревателя напрямую связана с объемом потребляемой электроэнергии. Как правило, бытовые бойлеры имеют мощность в 1,5-3 кВт.
Есть в продаже электрические бойлеры, мощность которых значительно выше, предлагаемых параметров (6-10 кВт). Такие приборы специально ориентированы на работу в комплексе с отопительными системами. Единственный минус таких моделей, большой расход электроэнергии
Мощность водонагревательного электроприбора определяется в соответствии с традиционными параметрами: 1 кВт – 10 м2 отапливаемой площади. Поэтому бытовые накопительные бойлеры для обогрева жилых помещений малопригодны. Их можно использовать для монтажа теплого пола на ограниченных пространствах (ванная комната).
Объем накопительного бака. Чем больше вы получите горячей воды, тем реже будут периодические включения аппарата для подогрева воды, циркулирующей в водяном контуре. Для бытовых приборов обычно объем баков составляет 50-100 л. Промышленные водонагреватели, используемые для отопительной системы, имеют объем накопительного бака в 250-300 л.
Бойлеры, специально сконструированные для работы с системами отопления, имеют некоторые отличия от бытовых приборов. Основные отличия заключаются в следующем:
- такие аппараты имеют иное расположение входных и выходных патрубков;
- сечение отверстий выхода/входа;
- большой размер накопительного бака.
Расположении патрубков входа и выхода воды. Входное отверстие для подачи холодной воды, расположено внизу, тогда как выходное отверстие для горячей воды, располагается в верхней части бака. Благодаря такому расположению патрубков, достигается максимально возможная циркуляция воды в системе ГВС.
Выбор труб для нагрева пола
В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

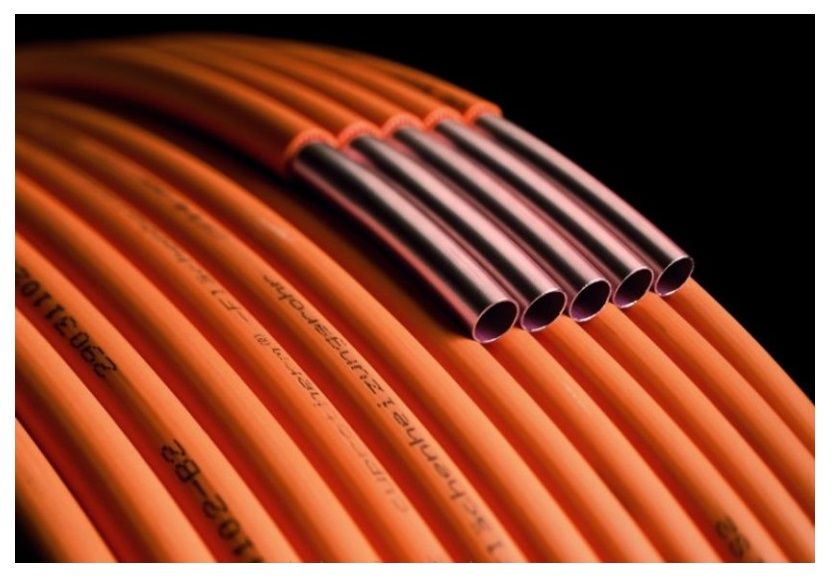

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.
Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.
Подключение системы к подаче теплоносителя и установка коллектора
Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:
- труба подачи нагретого теплоносителя;
- труба обратки или возврата остывшего теплоносителя.
Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.
Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:
- обустройство коллекторного шкафа;
- установка в нишу в стене;
- монтаж на стену в навесном положении.
Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме. Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.
Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.
Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.
Учет тепловых потерь
Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.
Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):
- Высота, ширина и длина помещения.
- Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
- Аналогичные характеристики и состав пола, потолка.
- Технические параметры оконных и дверных проемов.
- Наружная и внутренняя температура.
- Производительность естественной/принудительной системы вентиляции.
Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.
Инструментальное измерение утечек тепла делается профессиональной техникой
Как выбрать схему укладки трубопровода
Прежде чем начать монтаж и обустройство системы «теплый пол», необходимо ознакомиться со схемами укладки теплого водяного пола, их преимуществами и недостатками. Схем таких несколько:
- «Змейка» — укладка трубопровода происходит параллельно друг другу от стены к стене. Легкая в монтаже и проектировании, но в таком методе раскладки присутствует небольшой перепад температуры поверхности на некоторых участках. Это немного уменьшает комфорт и уют. Для купирования такого негативного момента при проектировке предусматривают ограничение на разницу температур теплоносителя в подаче и обратке.
- «Улитка» — укладка трубопровода происходит по периметру помещения от стен к центру. Более сложный монтаж и проектирование. Но теплораспределение более равномерное, за счет чередования труб с горячим теплоносителем и с остывшим.
- «Комбинированный» — когда применяются оба эти способа в одном помещении.
Любая монтажная схема подключения теплого пола к системе отопления укладки водяного теплого пола в частном доме позволяет использовать необходимый из вышеперечисленных видов, несмотря на их плюсы и минусы.
Какой котел подойдет для функционирования системы?
Чтобы водяной теплый пол функционировал, необходимо подключение нагревательного котла. Именно поэтому не рекомендуется такие системы использовать в квартирах. Большой котел поставить очень трудно, так как места для него просто нет, а подключение к системе центрального отопления приводит к сильному падению уровня давления во всем стояке.
Схема подключения водяного теплого пола к котлу.
Для частного дома вариант установки водяного теплого пола является оптимальным. Тут есть возможность подключения большого котла, который будет снабжать горячей водой весь дом. Особых проблем такая работы не вызывает, зато система будет работать круглый год бесперебойно. Выбирать оборудование необходимо, ориентируясь на его мощность. Расчет тут не очень сложный, надо вычислить мощность всех теплых полов и прибавлять 15-20%.
Чтобы обеспечить работу котла и системы в целом, требуется установка циркуляционного насоса или нескольких. Это обеспечит движение теплоносителя по системе, правильное распределение тепла. Сама схема подключения к котлу выглядит таким образом: сначала идет сам котел, который обеспечивает нагрев воды до 70°C, после него устанавливается специальная группа безопасности, расширительный бак. Затем подающая труба идет к коллектору, выполняется разводка теплого пола. Между подающей трубой и коллектором устанавливается специальный насосно-смесительный узел, который и обеспечивает подачу и ровную работу теплого пола. Обратка системы идет в отдельный собирающий коллектор, проходит через насосно-смесительный узел, затем она попадает обратно в котел для нагрева уже остывшей воды. Обычно на обратной трассе температура теплоносителя уже составляет 30°C.
От смесительного узла
Такие узлы обязательно комплектуются автономными насосами, без них очень сложно регулировать температуру теплоносителя. Принципиальных различий функционирования с вышеописанным способом нет, отличается лишь набор регулировочной арматуры. Устройство имеет специальные клапаны, которые регулируют количество подмешиваемой охлажденной воды. Регулировка выполняется с учетом температуры, за счет такого устройства параметры теплоносителя на выходе удается стабилизировать.
Подключение водяного теплого пола от смесительного узла
В зависимости от модели узла в него может входить байпас с перепускным клапаном, шаровые краны или балансировочный клапан на входе.
Виды нагрева
Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.
Сделать теплые полы прежде всего хочется для комфорта
Электрический или водяной: что лучше?
Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.
С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.
Сначала выбираем тип подогрева
Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.
Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.
Выбрать тип подогрева надо в первую очередь
Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.
В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.
Комбинированная система отопления: радиаторы + теплый пол
В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.
Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.
Трехходовой термосмесительный клапан
Устройство работает на смешивание двух потоков теплоносителя разной температуры. С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола. После полного круга вода смешивается с обраткой всей отопительной системы.
После устройства смешения обычно устанавливают циркуляционный насос.
Одна из распространенных моделей трехходового термостатического клапана для теплого пола. На стикере схематично изображено направление и смешение потоков.
Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола. В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.
В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления. Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.
Готовый смесительный узел
Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы. Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.
Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.
В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола. В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.
Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.
Особенности монтажа
Перед тем как речь пойдет непосредственно о процессе монтажа водяного пола, стоит поговорить о некоторых особенностях этого процесса
Итак, важно учесть, что во многом тепловая нагрузка любой комнаты будет напрямую зависеть от того, из каких материалов сделаны стены, как все утеплено, насколько велики оконные проемы, а также от ряда других факторов. Придется постараться высчитать теплоотдачу
Если она будет составлять более 100 Вт/м2, то водяные полы нельзя будет применять в качестве основной системы отопления, а только лишь в качестве подогрева полов непосредственно.
Водяной теплый пол чаще всего монтируется под плитку
Длина труб тоже не может быть любой. Она будет зависеть от размера помещения и схемы укладки. Возможно, в одной большой комнате придется прокладывать два, а то и больше контуров. Это относится к комнатам площадью более 30 м2 в первую очередь. И каждый контур будет нагреваться независимо от другого, хотя все контуры могут быть подключены к одному коллектору. Однако диаметр труб, шаг укладки между ними и длина должны быть одинаковыми, если магистрали подключаются к одной системе. А от диаметра труб, в свою очередь, зависят длина и шаг контура. Чем он больше, тем длиннее контур может быть.
Трубы для водяного теплого пола
От каждой стены нужно сделать небольшой отступ (около 10-15 см от наружных и до 30 см – для внутренних стен). Шаг между трубами может варьироваться в пределах 20-30 см, если они используются как дополнительный вариант отопления помещения.
Этапы монтажа водяного теплого пола
Водяной пол – идеальный вариант подогрева для больших помещений, площадь которых составляет более 20 м2. А вот в маленькой комнате лучше выбрать какой-то другой вариант, так как прокладывать водяные магистрали будет очень неудобно. Также стоит остановиться на тяжелом варианте теплого пола по возможности, то есть монтировать его, используя бетонную стяжку. Это самый надежный, хоть и самый длительный вариант, но он идеален для частного дома. Кстати, сама по себе стяжка очень хорошо защищает трубы контура от риска повреждений и сама по себе способна долго удерживать тепло, а значит, поможет сэкономить деньги.
Расчет мощности теплого водяного пола
Материалы и порядок монтажа
Наиболее распространен теплый пол по «мокрой» технологии. Его структуру и требуемый материал рассмотрим более подробно.
Работу начинают с выравнивания, так как утеплитель может укладываться только на ровную поверхность. Игнорирование этого слоя проведет к большим затратам на обогрев. В первую очередь требуется черновая стяжка.

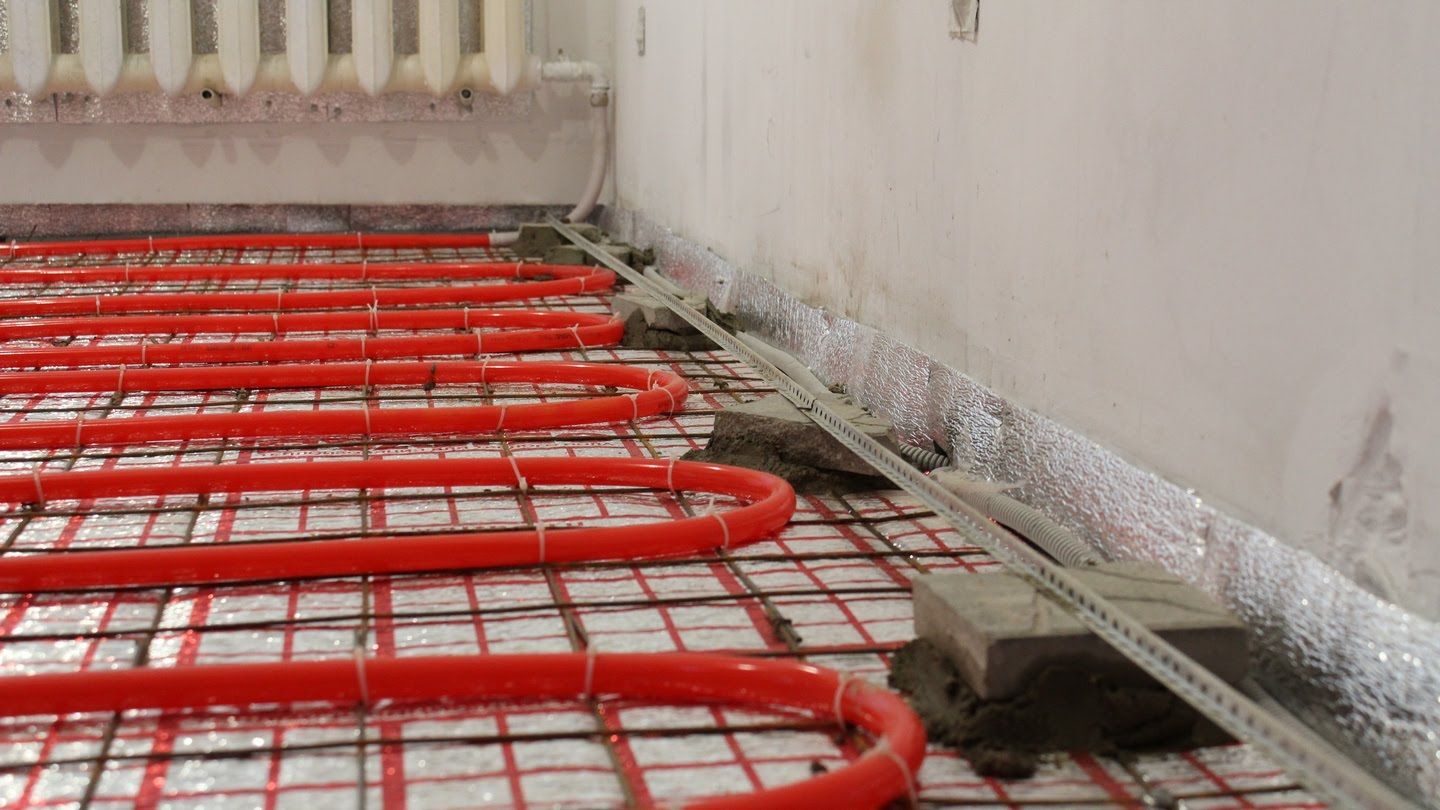

Порядок монтажа:
- Раскладка по всему периметру демпферной ленты – теплоизоляционный материал толщиной до 1 см. Она требуется для предотвращения теплопотерь и компенсации температурного расширения. Используют специальную ленту или другой утеплитель аналогичной толщины.
- Укладка теплоизолирующего материала на черновую стяжку. Толщина слоя зависит от региона, вида утеплителя, материала фундамента, организации чернового пола. Расчет ведется индивидуально по каждому случаю.
- Армирующая сетка, шаг 5 см. К ней следует привязать трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить. Крепление происходит непосредственно к листам специальными скобами.
- Установка маяков и заливка стяжки. Толщина слоя – от 3 см над внешней поверхности трубы.
- Укладка чистового покрытия. Применяют любой тип покрытия, совместимого с теплым полом.
Трубы и схемы укладки
Главным элементом системы являются трубы. Они могут быть полимерные или металлопластиковые. Важная их особенность – длительный срок эксплуатации и хорошая гибкость. Основной недостаток – высокая теплопроводность. Более низкое значение этого показателя у новых гофрированных труб, выполненных из нержавеющей стали. Они так же хорошо гнуться и стоят не дороже своих предшественников, но из-за малой известности многие игнорируют их.
Диаметр труб определяют характеристики пола, находится он в пределе 16-20 мм. Существуют различные схемы укладки (спираль, змейка), которые учитывают особенности помещения.
Змейка является наиболее простым методом укладки, но к концу контура теплоноситель успевает остыть и незначительно греет поверхность. Так как самым теплым местом будет зона поступления теплоносителя, то укладку начинают с холодной зоны возле двери или окна.
Описанного недостатка лишены двойная змейка, спираль, но их укладка сложнее. Перед работой следует все прочертить на бумаге, чтобы не путаться в схеме.
Коллектор
Коллектор необходим для регулировки работы. Выбирать следует модель с нужным количеством выходов, чтобы подключить все элементы. Самый дешевый вариант – коллектор с запорным клапаном. Однако отсутствие регулировки часто снижает эффективность роботы теплого пола. В более дорогих моделей предусмотрены дополнительные клапаны для контроля рабочих параметров пола. Некоторые коллекторы имеют предварительный смеситель и сервоприводы. Первый требуется для регулировки параметра теплоносителя, а второй – для автоматизации процесса отопления.
Коллектор монтируют в специальный ящик из оцинкованной стали. Установка происходит на определенной высоте, обеспечивающей дальнейший подвод нужных трубопроводов.
Теплоизоляционная подложка
Основание под укладку труб следует подготовить. Используют теплоизоляционную подложку:
- с фольгированным покрытием (пенофол) для обеспечения дополнительного утепления перекрытия;
- пенополистирольные плиты, которые повысят долговечность полимера.
Теплоизоляционная положка должна быть определенной толщины и иметь требуемое сопротивление к теплопередаче.
Стяжка
Для стяжки подойдет обычный раствор из портландцемента и песка. Марка цемента – от М-350.
Как правило, «мокрая» стяжка долго набирает прочность – около месяца. Эксплуатировать теплый пол запрещено, так как образуются трещины, происходит прорыв труб. Снизить срок высыхания помогут полусухие стяжки на основе специальных добавок для повышения пластичности раствора и сокращения используемой влаги. Присадки приобретают дополнительно или используют специальные смеси. Стоимость последних выше, но работать с ними легче: по инструкции добавляют воду и размешивают до однородности.
Теплый пол позволяет равномерно прогреть помещения и экономить на теплоносителе. Его подключение к системе отопления не требует особых затрат и может производиться самостоятельно.
Варианты подключения
Подключить теплые полы в частном доме можно как к однотрубной, так и двухтрубной системе отопления с насосом. При этом монтируется оборудование чаще всего по следующим схемам:
- От центрального отопления.
- Напрямую от котла.
- С 3-х-ходовым клапаном.
- С узлом подмеса.
Разберем особенности и принцип работы каждого варианта.
От центрального отопления
В отличие от многоквартирных домов в частном жилище, оснащенном централизованной системой обогрева, подключение теплого пола допускается. Однако для этого потребуется сделать разрешение.
В частном доме допускается подключать контур подогрева пола от централизованного теплоснабжения при получении специального разрешенияИсточник otoplenieblog.ru
При этом должны быть выполнены 2 требования:
- Поступающая в трубопроводный контур из центральной магистрали горячая вода должна быть нагрета не выше 55°C. В противном случае система и полы будут испорчены.
- Эксплуатация теплоносителя не должна приводить к охлаждению батарей. Иначе это приведет к общему охлаждению помещения и низкой эффективности данного способа обогрева.
Именно по этой причине не разрешается устанавливать систему водяного обогрева от центральной системы в квартирах. Так как это приведет к охлаждению отопительных приборов у соседей.
Напрямую
Непосредственное подключение системы теплого пола к котлу отопления с насосом можно выполнить как по однотрубной, так и по 2-х-трубной схеме. При этом возникают следующие особенности:
1-трубная.
Схема отопления с одной трубой подразумевает последовательное подключение потребителей. Поэтому теплоноситель, переходя из 1-го контура во 2-ой и т. д. по цепи, успевает существенно остыть.
1-трубная схема теплого пола допускается в помещении небольшой площадиИсточник education-web.ru
Соединять таким способом отдельные контуры в полах, например, с переходом из одной комнаты в другую, неэффективно. Так как теплоноситель будет уже существенно охлажден. Единственно правильный вариант для такой схемы – это подключение единственной ветки для обогрева пола от радиаторной обратки.
2-трубная.
Схема характеризуется параллельным соединением потребителей. Реализуется, например, когда в каждую комнату будет отдельно подходить прямая и обратная магистраль. Такой вариант характеризуется эффективностью, хотя и дороже.
Прямое подключение возможно при 2-х условиях:
- В качестве источника нагрева воды используется газовый конденсационный котел. Так как при низкотемпературном режиме он проявляет высокий КПД.
- Включение в схему буферной емкости, в случае, если используется любой другой тип отопительной установки. Она позволит снизить температуру теплоносителя без вмешательства в настройки агрегата.
Недостаток прямой схемы выражается в недостаточной силе обогрева в период сильных холодов. В таком случае рекомендуется совмещать ее с батареями.
2-трубная схема позволяет подключать несколько независимых контуров для подогрева полаИсточник akvahit.ru
С 3-х-ходовым клапаном
Когда в качестве нагревателя водяного теплого пола используется обычный газовый или электрический котел, применяется схема подключения с 3-х-ходовым клапаном. При этом система, как правило, комбинированная, включающая в себя следующие компоненты:
- Батареи с разогретой до 70-80°C водой.
- Контур обогрева пола, в котором температура теплоносителя должна быть ниже в 2 раза.
Снижение температуры теплоносителя на входе в контур подогрева пола осуществляется установкой 3-х-ходового клапана на подающую ветку. Здесь горячая вода смешивается с холодной, поступающей из обратки контура.
Минус способа проявляется в невозможности регулировки потока, что сказывается на резких перепадах температуры контура. Решается недостаток увеличением толщины бетонной стяжки. Плюсы выражаются в простоте и доступности схемы. Применяется она, прежде всего, для больших площадей.
3-х-ходовый клапан обеспечивает нужный уровень нагрева для системы подогрева полаИсточник ytimg.com
Узел подмеса
Еще один эффективный способ подключения теплого пола к котлу отопления заключается в установке специального смесителя с насосом. Монтируется он так же, как и 3-х-ходовый клапан. Однако в отличие от него узел подмешивает остывший теплоноситель к горячему уже в заданных пропорциях.
Благодаря этому устраняется недостаток выше рассмотренного варианта. То есть в контур обогрева для пола поступает вода строго заданной температуры. При этом недостатки способа проявляются в больше стоимости и ограниченности по площади до 200 м².
