Основные способы монтажа труб
Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.
При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.
#1: Укладка на профильные теплоизоляционные плиты
Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.
Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.
В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

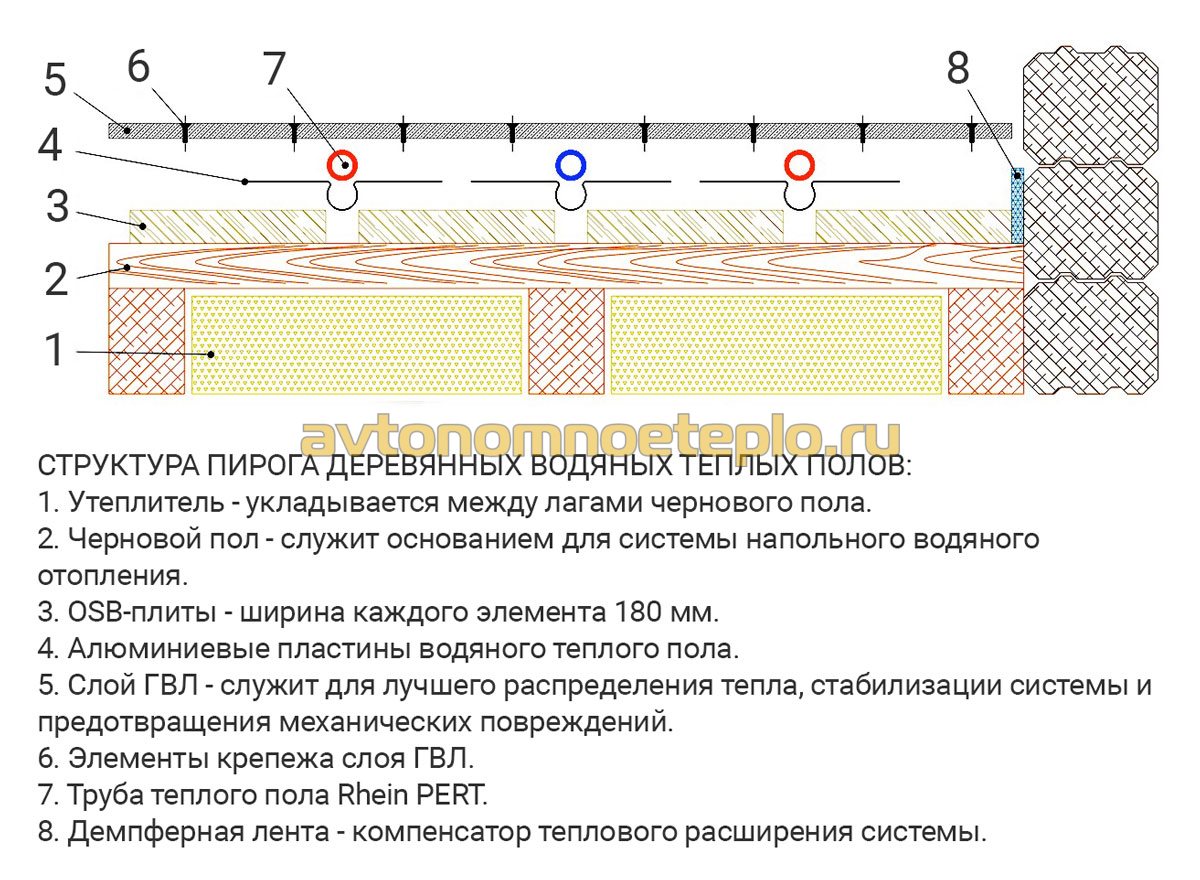

#2: Устройство по модульным и реечным панелям
В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.
Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.
Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).
Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.
Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.
Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.
Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.
#3: Монтаж трубопровода по стяжке
Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.
Процесс состоит из следующих этапов:
- В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
- Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
- Поверх него стелется термоизоляция.
- Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
- Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
- На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
- Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
- Далее производится установка направляющих маячков.
- Финишный этап – заливка цементной стяжки.
Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.
Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.
Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.
Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.
На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

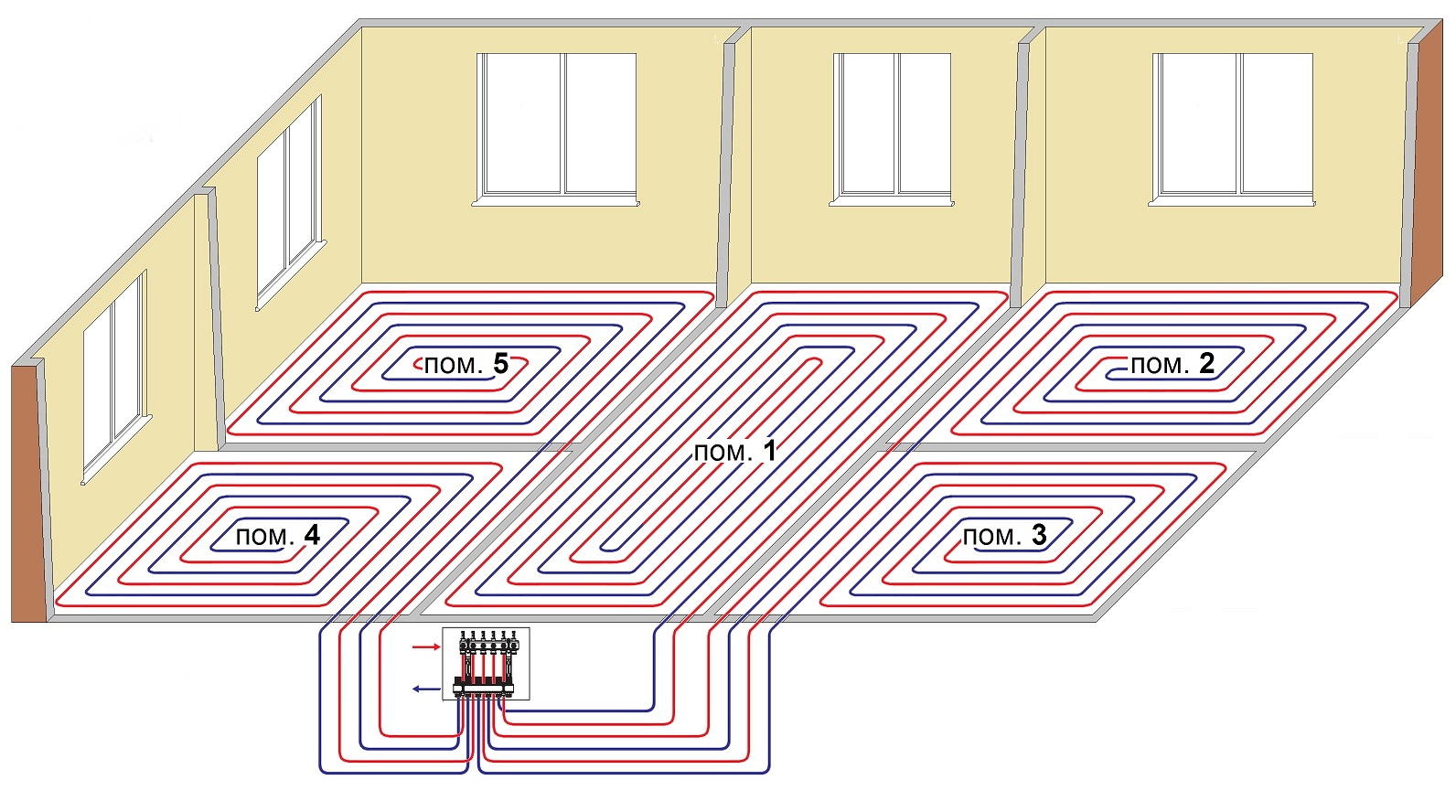

Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Выбор теплоизоляции и крепежей для водяного теплого пола
Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.
Утеплитель и теплоотражатель
Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:
- Пенофол (металлизированный вспененный полиэтилен);
- Отражающий поролоновый экран, приклеиваемый за радиаторами;
- Обычная алюминиевая пищевая фольга.
Теплый пол своими руками – герметизация стыков термоизоляции
Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.
Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.
Крепежные соединения для труб водяного отопления
На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.
Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.
Различные типы креплений для теплого водяного пола
- Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
- Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
- Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.
Укладка водяного теплого пола на пластиковые крепления
В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.
Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.
Важно!
Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.
Подготовка поверхности
Сначала выравнивается поверхность. Для этого выполняется цементно-песчаная стяжка. Чтобы обеспечить правильную работу системы лучше всего воспользоваться специальной смесью для выравнивания полов. Она способна почти полностью ликвидировать все неровности.
Поверхность следует обработать антибактериальной грунтовкой, это предотвратить появление грибка и плесени.
Далее по периметру стен на уровне пола приклеивается кромочная лента. При нагреве пол будет увеличиваться в размерах и чтобы не произошло его растрескивания и повреждения требуется установка данного материала.
Далее укладывается слой утеплителя. Это необходимо для экономии энергии нагревательных элементов, в противном случае будет отапливаться неиспользуемое пространство. Для таких целей лучше других утеплителей подходит пенополистирол, так как он очень прочный – способен выдерживать более 35 кг/см3. Таким способом часто делают теплый пол в деревянном доме, который обязательно требует утепления.
Если площадь помещения в доме больше 50 м2, то водяной теплый пол необходимо делать с двумя контурами. Чтобы избежать действия расширения контуров друг на друга, между ними следует закрепить кромочную ленту.
Подготовительные работы и расчет материалов
Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.
Трубы для теплого пола
Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.
Расчетная схема для водяного теплого пола
Для зоны умеренного климата:
- При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
- Если стены не утеплены, 10-15 см.
- В просторных помещениях, где часть стен холодные, а часть – теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам – его увеличивают.
Какое напольное покрытие подойдет на теплый пол
Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.
Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.
Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.
Важно!
При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.
Основа под теплый пол
Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.
В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.
Выравнивание основы перед тем, как сделать теплый пол
Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.
Ключевые моменты выбора греющих полов
Решив обустроить подогреваемые полы в баньке, или выбирая отопительную напольную систему для сруба, необходимо учитывать следующие моменты:
- Конфигурацию, площадь и высоту помещения, куда предполагается установка.
- Будет использоваться система в качестве основного или дополнительного обогрева, в обоих случаях расчет мощности конструкции производится по-разному.
- Загруженность помещения мебелью. Все виды греющих полов кроме инфракрасного не выдерживают перегрева, мебель оказывает давление на конструкцию, что является причиной повышения температуры.
Мы привели лишь основные ориентиры, по которым необходимо выбирать теплые полы, на самом деле критериев значительно больше.
При обустройстве напольной системы в срубе, нужно обязательно учитывать особенности эксплуатации деревянного дома. Все это под силу только профессионалам. Теплые полы – это сложная конструкция, при неправильном монтаже она не сможет эффективно функционировать и может доставить хозяевам дома множество проблем.
Компания «Мастер Срубов» ваш помощник в утеплении дома. Наши специалисты, подберут оптимальную конструкцию исходя из особенностей вашего строения, сделают правильный расчет и выполнят грамотный монтаж обогревательной напольной системы. Установка будет произведена в полном соответствии с технологией и с учетом поведения деревянной конструкции.
Всю информацию о том, как с нами связаться, вы найдете в разделе «Контакты».
Рассчитайте стоимость покраски и утепления вашего дома прямо сейчас
У вас есть точные замеры дома?
Замерял сам Есть проект дома Приезжали замерщики Хочу вызвать замерщика
Нажимая на кнопку, Вы даете согласие на обработку персональных данных
Особенности окосячки для оконных проемов
Как формируется цена на установку ОСБ плит
Подготовка материалов и установка подоконника при вставке окон в доме из дерева
Как выбрать утеплитель для сруба
Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности
Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.
Система напольного обогрева
Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:
- Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
- Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
- Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
- Расстояние между трубами должны быть одинаковыми.
- Для подобной конструкции требуются циркуляционные насосы.
- Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
- Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
- Высота конструкции учитывается при оформлении оконных и дверных проемов.
Устройство системы напольного обогрева
Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.
Основные варианты укладки контура
Особенности проектирования
На один контур следует отводить не более 90—100 метров трубы. В противном случае вода в отрезке обратного хода будет терять слишком много тепла. Для одного контура оптимальной длиной считают показатель в 70—80 м. Кроме того, чем больше длина, тем сильнее сопротивление. Все обогреваемые помещения следует разбить на контуры примерно одинаковой протяженности. Расчеты проводят с помощью специализированного калькулятора. Шаг трубы у стен выбирают в соответствии с температурой за этими стенами. Стандартные значения интервала находятся в коридоре 10—30 см. Выходить за эти рамки допустимо, но в случае превышения — появятся чередующиеся участки с заметно отличающейся температурой. Организация промежутков короче 10 см может привести к проблемам с загибанием трубок. В калькулятор теплого водяного пола потребуется ввести такие данные, как тип напольного покрытия, температура подачи воды и температура обработки.
Другая информация для расчета в калькуляторе:
- шаг трубы;
- ее разновидность;
- толщина стяжки над контуром.
Способы укладки контура
Трубы отопительной конструкции различаются по рисунку: могут иметь вид змейки, улитки и т. п. От варианта укладки контура зависит качество распределения тепла в помещении, в том числе по самому полу
В результате движения по трубам жидкость остывает, поэтому важно наладить идеальную циркуляцию. По этой же причине систему монтируют начиная со стен, двигаясь к выходу или центру. Чаще всего встречаются конфигурации в виде раковины улитки, змейки и комбинированные
Извивающаяся трубка может иметь одиночные или двойные/тройные изгибы. Фигуры формируют ровными линиями возле трех стен и только рядом с одной делают переход к нужной фигуре. Если речь идет о змейке, то одна из сторон будет волнистой. Линии повторяющихся изгибов формируют, как правило, по диагоналям помещения. Подачу воды организовывают так, чтобы в каждом из более крупных и близких к стенам витках температура воды была примерно на 1 °C больше
Чаще всего встречаются конфигурации в виде раковины улитки, змейки и комбинированные. Извивающаяся трубка может иметь одиночные или двойные/тройные изгибы. Фигуры формируют ровными линиями возле трех стен и только рядом с одной делают переход к нужной фигуре. Если речь идет о змейке, то одна из сторон будет волнистой. Линии повторяющихся изгибов формируют, как правило, по диагоналям помещения. Подачу воды организовывают так, чтобы в каждом из более крупных и близких к стенам витках температура воды была примерно на 1 °C больше.
Утеплитель – вид и толщина
Идеальная толщина слоя теплоизоляции зависит от структуры материала. В случае с минеральной ватой хватит 50 мм, а вот сыпучих утеплителей понадобится до 150 мм. Еще один популярный вариант — пенопласт. Минеральная вата хороша своей способностью одинаково хорошо организовывать влагообмен и держать температуру на неизменном уровне. Повышенная влажность сама по себе представляет проблему для минеральной ваты. Перенасыщенный влагой материал не сможет нормально выполнять теплоизоляционную функцию. Сыпучие утеплители — бюджетный материал. Но в некоторых ситуациях выложить достаточный слой такой теплозащиты не удастся. Пенопласт не подойдет в ряде случаев, ведь он не способен проводить пар. Скопившаяся на изоляции влага станет средой для появления плесени и грибка. Для деревянных полов пенопласт — неприемлемый вариант.
Выбор коллекторно-смесительного узла
Важный элемент отопительной системы. Все петли и ответвления сходятся именно здесь. Тут же происходит смешивание горячего и холодного потоков до заданной температуры. В коллекторно-смесительном узле (распределительном шкафу) располагаются клапаны для регулирования объема воды в контурах и, соответственно, ее температуры, а также этого же показателя во всей системе. Чтобы сделать правильный выбор, нужно учитывать 3 основных нюанса. Количество клапанов должно совпадать с числом линий подачи-отвода воды. На пять контуров водяной системы понадобится 10 клапанов. Второй аспект — управление. Предпочтение отдают регулируемым клапанами. Они предоставляют возможность раздельной настройки веток
Это важно не только потому, что для комнат нужна разная температура, но и по причине неравномерности распределения тепла между ними, тем более при разной отдаленности от узла. Желательно обзавестись системой с клапаном для устранения пузырьков воздуха
Подготовительные работы
Этап подготовки начинается с проведения замеров и расчётов для определения мощности системы. В учёт идёт расположение помещения, её площадь, наличие балкона. Когда квартира расположена на первом этаже, или в ней есть незастекленный балкон, теплопотери выше. Следовательно, мощность водяного пола должна быть больше.
Подключение коллектора
Первоначально для коллектора подготавливается ниша в стене. Распределительный коллектор устанавливается в специальный шкаф, в который подводится весь необходимый трубопровод. При покупке коллектора нужно учитывать количество возможных подключений. Вместе с коллектором монтируются запорные вентили, отводчик воздуха и необходимые разветвители. Для правильной циркуляции воды на трубопроводе устанавливают насос.
Видео – Монтаж теплого пола. Установка коллектора
Когда установка распределительного коллектора завершена, можно приступать к подготовке поверхности основания пола. Полностью убрать старое напольное покрытие, вычистить от мелкого мусора и сколов. Проверить уровень пола, неровности основания нужно устранить. При значительных изъянах, возможно, потребуется дополнительное выравнивание цементной стяжкой.
Параметры и нюансы процесса обсчета теплого водяного пола
Чтобы выполнить верный расчет теплого пола водяного вида нужно учитывать массу параметров и условий:
- главное или второстепенное отопление;
- в доме или в квартире планируется монтаж;
- какое финишное покрытие;
- какой объем помещения;
- какое назначение помещений;
- какие теплопотери помещения.
Расчет теплопотерь помещения очень важен, особенно если теплый пол — единственная система отопления. Для этого необходимо учитывать нюансы:
- тип стройматериалов стен и перекрытий;
- тип оконных рам и остекления;
- количество дверей и размер окон;
- особенности климата вашего региона;
- наличие альтернативных отопительных систем.
Для помещений различных типов предусмотрена определенная температура нагрева покрытия, а именно:
- жилые комнаты — 30 градусов;
- в помещениях где нужен сильный обогрев — 36 градусов;
- с повышенной влажностью — 33 градуса;
- для натурального дерева — 27.
Выбор материала финишного покрытия необходимо произвести еще на стадии калькулирования, заранее. В противном случае мощности обогрева будет недостаточно или она будет излишняя.
Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы
Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме
Полезные рекомендации
Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.
Комфортные условия для проживания
От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!
Советы по монтажным работам
После установки напольных схем и до монтирования стяжки проводится проверка конструкции на правильную работу и всевозможные утечки. При этом проверка выполняется разными методами.
Система тестируется при помощи специального оборудования и в нее нагнетается воздушная смесь. В процессе давление поднимается до 4 бар. Подобный метод помогает определить даже малейшую негерметичность.
Система устройства
Также проверка выполняется с помощью заполнения системы жидкостью под определенным давлением. При этом за полчаса его значение не должно понизиться более, чем на 0,6 МПа. Через пару часов оно не должно понизиться более, чем на 0,02 Мпа при постоянной температуре внутренней жидкости.
При подсоединении системы к оборудованию котла используются разнообразные коллекторы. Система запускает насосное оборудование и автоматические механизмы для контролирования разных параметров.
Применение циркуляционного насоса
Монтажные схемы водяных теплых полов в частном доме разрабатываются в соответствии с расчетным потреблением энергии и его потерями через ограждающие конструкции. Стоит учитывать, что суммарная нагрузка зависит от способов утепления, материала стен и толщины, а также от перекрытий и от количества дверных и оконных проемов. Рекомендуется установка циркуляционных насосов в каждом контуре для балансировки напольного отопления. Также при оформлении дверных и оконных проемов необходимо учитывать высоту конструкции напольного покрытия.
Комфорт и уют конструкции
Выбор подходящей системы монтажа помогают создать уют и комфорт теплых полов. Достоинство данного оборудования в возможности держать установку на малой мощности в течение всего года. При этом можно отключить большую часть контуров. Запуск производится при наступлении холодов.
Данная система обеспечивает бесконечные возможности современных технологий для создания комфортных условий и домашней атмосферы.
