Водяной теплый пол: тонкости выбора

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

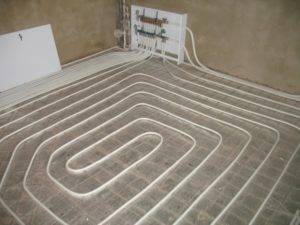

Варианты укладки труб

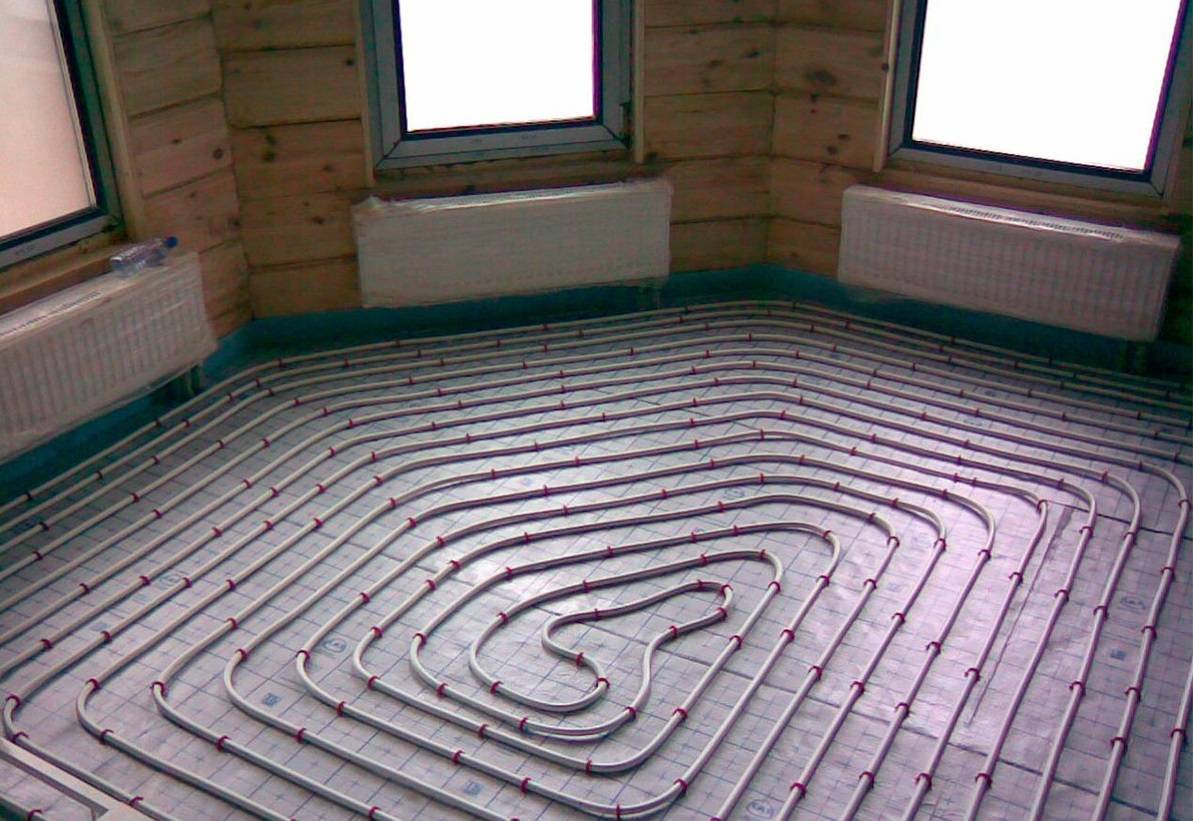

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Подготовка основания водяного теплого пола

После проектировки, из помещения необходимо удалить мусор, проверить ровность поверхности уровнем. Для данной конструкции не нужно ровной поверхности. Коррекция требуется только тогда, когда есть уклон. В этом случае придётся основание выравнивать перед стяжкой, так как если трубы будут лежать на разной высоте, — пол будет прогреваться неравномерно.

Дальнейший шаг — подсыпка чистого песка или с цементом. Последнюю смесь, необходимо увлажнить, для более плотной укладки. На 10 ведер песка берётся 1 ведро цемента. Насыпается слой постепенно, правилом убираются перепады.

Можно сделать черновую бетонную стяжку, но это лишь увеличит стоимость работ и отнимет много времени. Подсыпку хорошо трамбуют вручную или специальными механизмами. На уже ровную поверхность укладывается теплоизоляционный слой. Некоторые люди сначала размещают слой плёнки, но это не обязательно. Обычно укладывают листы «экструзии» пеноплекса.

Укладывать листы необходимо с левого угла от окна. Для сцепки матов подходит строительная пена в баллонах, чтобы конструкция не разъезжалась. Второй лист и последующие сначала стоит примерить, при необходимости места выступов вырезать канцелярским ножом. После укладки следует дополнительно пройтись пеной по швам. Когда слой теплоизоляции уложен, на поверхность раскладываются сварные сетки, которые притягивают к пеноплексу дюбель-гвоздями. Крепления нужно именно закручивать, чтобы не мять лист.

Сетки бывают разные, поэтому нужно смотреть на размер ячеек, которые влияют на ровность всей конструкции. Вопреки устойчивому мнению — сетка не имеет армирующей функции, используется только для удобства монтажа труб. Для идеальной стяжки лучше использовать полипропиленовую фибру. Когда подготовка основания закончена, наступает очередь монтажа труб.

Плюсы и минусы теплого пола

Как показывает практика, все используемые на сегодня виды теплого пола имеют свои особенности, технические тонкости эксплуатации, но есть и общие для всех достоинства и недостатки, которые станут аргументом при принятии решения об использовании подобной системы у себя дома.

Теплый пол, плюсы и возможности

• Высокая надежность при условии профессионально выполненного проектирования и монтажа, качественных материалов и оборудования.
• Возможность разработки системы отопления для полной или частичной замены радиаторного отопления половым.
• Экономичность. Анализируя опыт эксплуатации теплого пола, его плюсы и минусы оказалось, что на практике пользователи таких систем снижают среднюю температуру на 2-3 ˚ и при этом чувствуют в помещении себя комфортно. Это дает возможность снизить потребление энергоресурса на 7-8 %.
• Остается возможность использования напольного покрытия любого типа. Ограничения есть только для кабельных систем. Этот вид подогрева пола допускает использование только плитки.
• Тепло поднимается от пола, более равномерно прогревая помещение в сравнении с отоплением на основе радиаторов.
• В каждой из комнат можно индивидуально регулировать температуру.
• Отсутствие холодного пола в доме снижает опасность появления простуды.

Как и у любого оборудования имеются у теплых полов как плюсы, так и минусы.

• Допустимы любые декоративные покрытия, но с ограничением по коэффициенту сопротивления передаче тепла (не более 0,15 м2К/Вт).
• Предъявляются жёсткие условия к экологичности мебели, так как при незначительном, но постоянном её нагреве есть опасность того, что будут выделяться опасные вещества.
• Технология монтажа предполагает поднятие уровня пола в среднем на 6-10 см, хотя в случае если это становится проблемой всегда можно выбрать систему, в которой подобные изменения не потребуются.
• Могут потребоваться дополнительные разрешения на монтаж, но они необходимы не для всех видов теплых полов.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

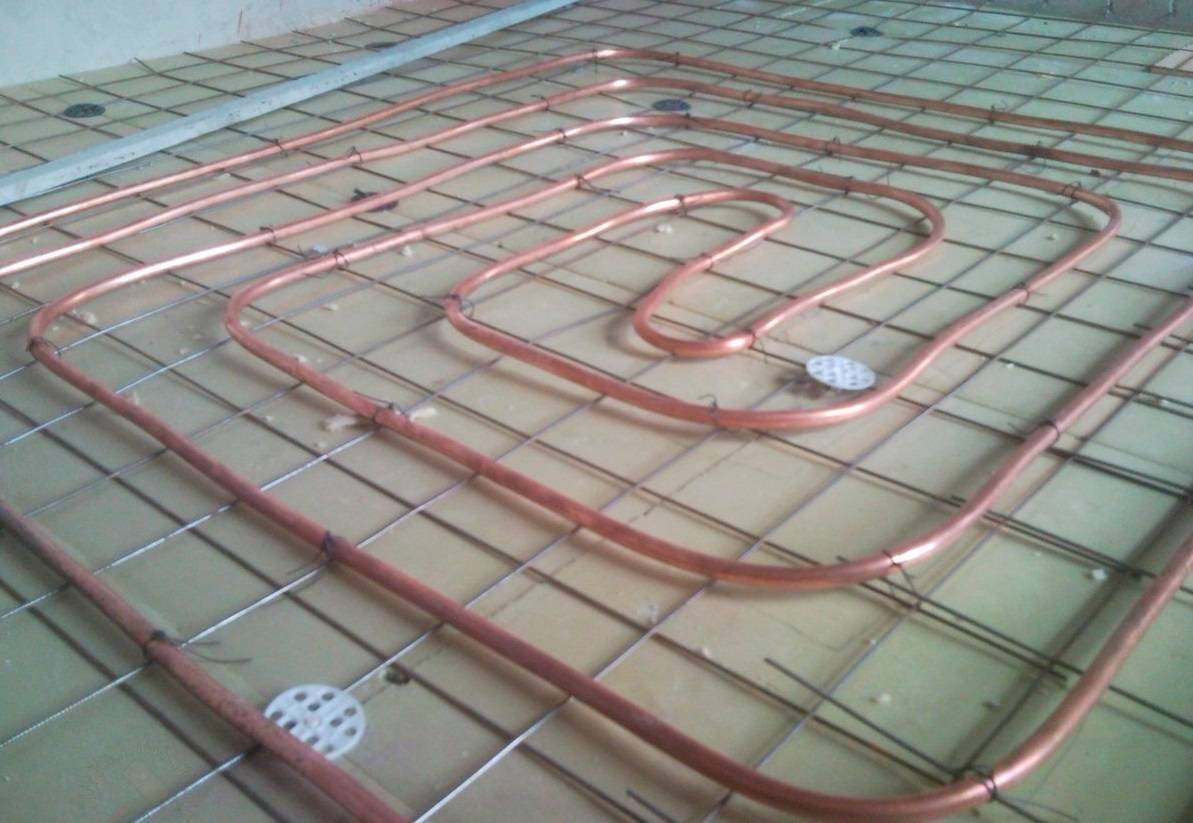

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Расчет длины и сечения трубы

График зависимости

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами  (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

• контур монтируют с отступом в 20 см от стен
• в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
• максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
• в больших помещениях монтируют два или более контуров
• разница между длиной контуров не должна превышать 15 м
• шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока. График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя

При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Допускаемые ошибки при подготовке основания

Часто при недостаточной квалификации специалиста или других причинах допускаются грубые недочёты:

• самая распространённая ошибка — укладка стяжки в форме змейки. Такая форма плохо прогревается, идёт холодная обратка;
• неправильный выбор теплоизоляционного материала, где отсутствует необходимая толщина или покрытие;
• неграмотно рассчитан шаг размещения труб, в результате возникает эффект «зебры». Специалисты рекомендуют укладывать конструкцию с расстоянием 20 сантиметров, не более. Иначе могут появиться тёплые или холодные зоны;
• встречаются случаи растрескивания стяжки из-за отступов от технологии. Бетонная стяжка должна быть толщиной не меньше 7 сантиметров.

Процесс установки системы тёплого пола достаточно трудоёмкий, лучше пригласить профессиональных работников. Этим вы обезопасите себя от чрезвычайных ситуаций и обретёте комфортную жизнь.

Монтаж

Прежде чем приступить к непосредственному монтажу, не забудьте подготовить поверхность – очистить от мусора, от мелких неровностей, грязи и пыли. Все неровности рекомендуется засыпать песком.

Гидроизоляция. Укладывается она разными способами, можно под утеплитель, а можно над ним. В случае укладки экструдированного пенополистирола значения не имеет, где будет располагаться гидроизоляция, поскольку он сам по себе не очень в ней нуждается. Единственное – она не даст лишней влаге проникнуть в плиту, где будут располагаться трубы с горячей водой. Рекомендуется располагать ее по деревянным балкам.

Если закрепите её ниже утеплителя, то можно осуществить монтаж труб прямо на него. В случае крепления сверху потребуется стелить еще монтажную сетку, на которую будут крепиться трубы.

• Демпферная лента. Ленту нужно приклеить по периметру. Высоту лучше брать несколько выше самой заливки. В дальнейшем то, что выступает, можно обрезать.
• Утеплитель. Укладывайте его со смещением стыков для повышения прочности крепления.
• Армирование. Первый слой рекомендуют крепить выше утеплителя для крепления поверх контуров и распределения тепла. Между собой сетки для прочности связываются проволоками, и после этого на них крепят трубы. Не забудьте уложить армирование еще и поверх труб.

• Крепление труб. Прежде чем крепить их, сделайте отступ от всех стен 15-20 сантиметров. Уложить можно по разным схемам – спиралью или змейкой.
• Подключение контуров. Рекомендуется сделать это через распределительный узел, у которого есть функционал повышения давления и регулирование температуры.
• Определение давления. Когда установите все необходимое, нужно проверить систему на прочность. Для этого нужен компрессор, с помощью которого осуществляются все работы.
• Стяжка пола – производится после укладки контуров.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Преимущества теплых полов Oventrop

Гигиеничны. Помещение с «теплыми полами» обогревается путем излучения, а не конверсии, что не допускает скопления пыли. Кроме того, в комнате отсутствуют сырые углы, что исключает риск образования плесени и грибка;

Безопасны. Благодаря отсутствию тактильного контакта с отопительным прибором, исключается возможность получения ожогов. А потому это решение подходит для семей с маленькими детьми;

Экономичны. По сравнению с радиаторной системой отопления, применение водяного «теплового пола» позволяет экономить до 20-30% энергии. При этом данное решение по качеству нагрева помещения намного эффективнее радиаторов или конвекторов;

Оптимальный нагрев. Теплые полы обогревают сначала напольное покрытие и стоящие на нем предметы, а затем и воздух. Благодаря этому, пространство прогревается равномернее в отличие от радиаторного отопления, что создает комфортные условия для человека.

Монтаж теплого электрического пола в частном доме

Установка отопительной системы относится к классу «чистовых» строительно-монтажных процессов. Потому приступать к укладке теплого пола нужно после отделочных работ. Пол жилья нужно очистить от пыли и прочих загрязнений. Стоит снять все фракции застывшего цемента и штукатурки. Отвердевший раствор нужно убрать шпателем. Остальные загрязнения убираются щеткой после тщательного увлажнения пола.

Остальные работы можно объединить в следующие группы, которые и буду представлять собой этапы монтажа:

1. Укладка напольной тепловой изоляции. Используется пенопласт или плиточный материал. Может применяться с экранирующим покрытием. Не рекомендуется использовать фольгу в силу ее быстрого износа.
2. Подключение терморегулятора. Монтаж проводится на стене, нередко в нише.
3. Установка датчика температуры. Устройство нужно для передачи данных о температурном режиме на терморегулятор. Подключение к нагревающему элементу делается непосредственно перед самой укладкой.
4. Монтаж отопления. Кабели, маты или пленка укладываются непосредственно после проделывания вышеописанных работ. Технология укладки будет представлена ниже.
5. Завершающий этап. Он включает в себя монтаж финишного покрытия, заливку стяжки (если таковая предусматривается), тестирование системы.

Теплые полы электрические в деревянном доме: видео урок монтажа

Все стадии установки теплого пола не так просты. Потому необходимо рассмотреть каждую более подробно.

Изоляция. Материал препятствует нагреву плит перекрытия. Тепловая изоляция экранирует радиационную составляющую теплового потока, направляя ее тем самым в помещение. Толщина и тип материала подбирается, исходя из особенностей нижнего этажа, его назначения. Так, в случае многоэтажки можно применять фольгированную рулонную изоляцию. Монтаж теплого пола электрического в деревянном доме предусматривает использование плиточного материала. Слой может достигать в толщину 5–10 см. Рекомендуется использовать в комбинации с отражающими материалами. В зонах с повышенным влаговыделением нужно использовать дополнительную пароизоляцию.

Установка термодатчика и подключение регулятора. Благодаря терморегулятору можно устанавливать температурный режим в помещении. Подводить кабели нужно через штробу, которая делается в стене, где предусматривается проектом установка оборудования. Установка проводится на высоте от 30 см от уровня пола. А датчик температур монтируется в сам теплый пол. При этом нужно выдержать расстояние от стены с терморегулятором 0,5–0,7 м.

Укладка нагревательных элементов. Монтаж предусматривает раскладку кабеля с отступами от перегородок и стен величиной 5-10 см. Установка проводится в тех зонах, где не предусматривается расстановка мебели. Под тяжелыми предметами система может перегреться. Кроме того существует рекомендация не укладывать нагревательные элементы под сантехнические приборы. Монтаж пленочного теплого пола в частном доме позволяет укладывать конструкцию под мебель.

Крепление отдельных элементов кабельной и инфракрасной системы должно выполняться двухсторонним скотчем. А вот нагревательные маты крепятся между собой при помощи монтажной клейкой ленты. Раскладка кабеля должна проводиться «змееобразно». Шаг между витками должен составлять 8 и более см. При укладке нужно следить, чтобы провода не находились в натянутом состоянии, а перегибы были плавными.

Финишное покрытие. В качестве облицовочного могут использоваться все доступные стройматериалы, кроме паркета и паркетной доски. В ванных комнатах и кухонных зонах рекомендуется использовать плитку.
