Что учитывать при выборе лотков для отвода воды

Устройство конструкции

В зависимости от особенностей рельефа, строения грунта и механических нагрузок, могут использоваться различные модификации желобов. Общими для всех типов изделий является П-образная форма поперечного сечения и наличие защитной решетки, предотвращающей разрушение лотка. Согласно европейскому стандарту EN 1433, дренажные лотки могут быть:

• сточными;
• коробчатыми;
• щелевыми;
• бордюрными.

Рассмотрим подробно каждую из этих модификаций.

Сточные

Изделия представляют собой прямолинейный желоб. Избыточная влага поступает в такие лотки по всей длине. Существует два исполнения сточных дренажных лотков: I и «М». Лотки типа «I» не нуждаются в устройстве дополнительного фундамента и могут устанавливаться непосредственно на щебневую или песчаную подушку. Для укладки желобов типа «М» потребуется дополнительный фундамент.

Коробчатые

Такие лотки имеют П-образную форму поперечного сечения и укомплектовываются верхней съемной решеткой, основным назначением которой является защита дренажной или канализационной магистрали от попадания крупных посторонних предметов. Чаще всего, такие лотки используются при устройстве ливневой канализации.

Щелевые

Щелевые лотки выпускаются в виде прямоугольных балок, внутри которых имеется сквозной цилиндрический канал, предназначенный для отвода стоков. В верхней грани балки прорезаны специальные щелевые отверстия, через которые избыток влаги попадает в дренажную магистраль. Небольшая ширина щели предотвращает попадание в канал посторонних предметов, частей грунта и других загрязнителей, препятствующих свободному перемещению жидкости.

Бордюрные

Конструктивно бордюрный лоток напоминает щелевой. Главным отличием является наличие Г-образного выступа, расположенного непосредственно над щелью. Это усовершенствование сводит к минимуму вероятность попадания в дренажный трубопровод посторонних предметов.

Допустимая нагрузка

В зависимости от допустимой нагрузки на лоток они делятся на такие группы:

• А15 – лотки, которые монтируются в местах с невысокими механическими и ливневыми нагрузками. Подходят для придомовой территории в загородном доме, для садовых дорожек, спортивных площадок;
• В125 – более прочные изделия, подходят для монтажа вдоль дорог, по которым перемещаются легковые авто;
• С250 выдерживают еще более солидные нагрузки, могут эксплуатироваться в автосервисе и на автомойке;
• D400 – лотки, которые выдержат нагрузку от автомобиля любой тяжести, потому подходят для монтажа на любых дорогах, а также в промзонах;
• Е600 используются вблизи промышленных предприятий и складов;
• F900 – самые мощные лотки, которые необходимы для обустройства аэропортов и военных объектов.

Пластиковые лотки относятся к группе А15-С250, стекловолоконные – А15-Е600, а бетонные и чугунные изделия могут выдерживать максимальные нагрузки.

Выбор ливневых лотков

Любую канализационную систему надо спроектировать. Имея определенные навыки сделать это можно самостоятельно, но целесообразнее обратиться за помощью к специалистам.

При выборе дождевых лотков надо учесть:

• вес и размеры водоотводных лотков;
• особенности материала, из которого они изготовлены;
• высоту дождевых лотков. На этот фактор влияет предполагаемое количество ливневых вод, которые необходимо отвести с участка.

Для строительства ливневой канализации на приусадебных участках, в парках или зонах отдыха, причем в местах, где не ездят автомобили, применяются различные вариации пластиковых лотков. Если ливневка прокладывается около автодорог, в промышленных зонах или в аэропортах, то используются более прочные бетонные лотки.

Расчет лотка

Ливневые лотки с решетками выпускаются со стандартной длиной. Ширина и высота лотка подбирается исходя из количества сточных вод, которые он должен пропускать. Объем сточных вод рассчитывается по формуле:

Q = q20 ∙ F ∙ φ, где

• Q – расчетная величина (объем воды);
• q20 – коэффициент, характеризующий объем осадков в регионе установки канализации (данный показатель можно найти в региональных СНиПах);
• F – площадь участка, для которого планируется отведение ливневых вод;
• φ — коэффициент водоотведения, зависящий от покрытия, примененного на участке (для участка с асфальтовым покрытием – 0,95; с преобладанием цементного покрытия – 0,85; если на участке земля покрыта гравием, песком или щебенкой, то коэффициент составляет 0,40).

Пренебрегать расчетами не рекомендуется. В противном случае ливневая канализация не будет правильно функционировать и справляться с отводом жидкости в сильные дожди или период обильного таяния снега.

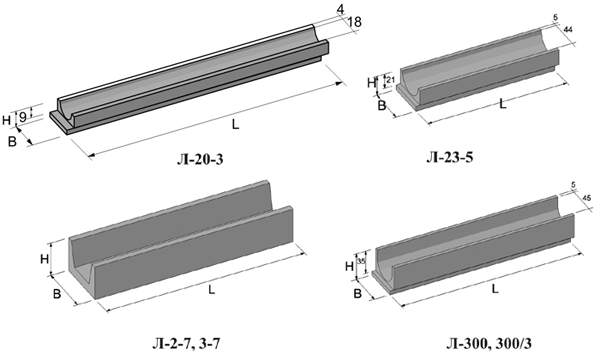

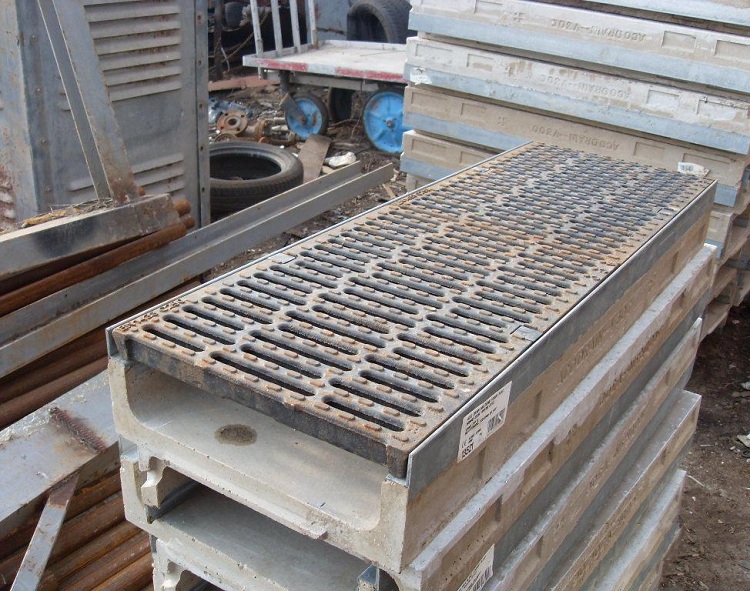

Типы и размеры железобетонных лотков

Существует два типа изделий для «транспортировки» воды: Лотки оросительных систем и Лотки дорожные водоотводные комплектуемые защитными решетками. Соответственно названию первый тип изделий используется для строительства систем орошения сельскохозяйственных площадей, а второй тип для обеспечения быстрого отвода дождевых и талых вод от шоссе, автомагистралей, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для систем орошения регламентирует ГОСТ 21509-76 «ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ОРОСИТЕЛЬНЫХ СИСТЕМ», а основные характеристики и размеры изделий для комплектации систем водоотведения дорог и пешеходных переходов нормативный документ ГОСТ 32955-2014 «Лотки дорожные водоотводные».

Лотки железобетонные водоотводные ГОСТ 21509-76

Лотки данного типа предназначены для строительства оросительных систем рассчитанных на прокачку воды в количестве до 5 метров кубических в час. Изделие представляете собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в почву.

В зависимости от способа монтажа лотки для оросительных систем маркируются как ЛВ или ЛРГ. Лотки ЛВ устанавливаются на опоры или плиты, а изделия ЛРГ укладываются непосредственно в почву.

Пример обозначения железобетонного водоотводного лотка серии ЛВ высотой 400 мм: ЛВ4. Заводы ЖБИ предлагают к продаже следующие виды и габариты лотков для строительства оросительных систем, приведенные в Табл1.

Табл.1

Обозначение	Габаритные размеры, мм	Вес, кг
Длина	Высота	Ширина	Толщина стенки
ЛР4	5980	400	908	50	1080
ЛРГ4
ЛР6	600	1084	1420
ЛРГ6
ЛР8	800	1240	60	1920
ЛРГ8
ЛР10	1000	1804	75	3310
ЛРГ10

Лотки железобетонные водоотводные ГОСТ 21509-76 изготавливаются из тяжелого бетона марки М300, усиленного стальной арматурой. Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие оснащается закладными изделиями под сварку и параболической выемкой под укладку уплотнения.

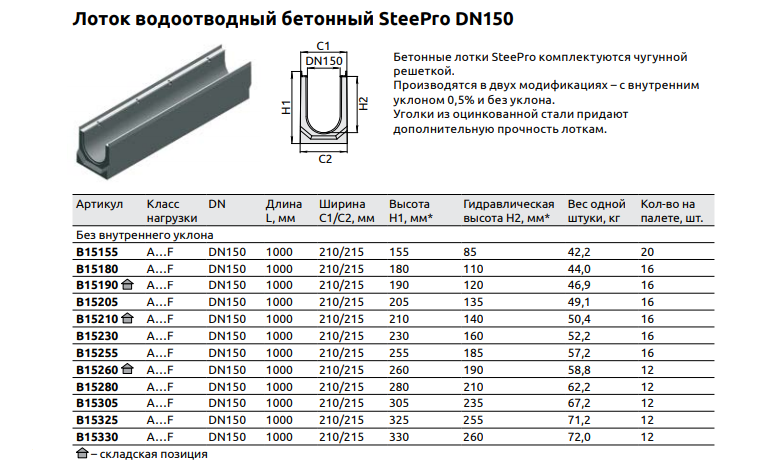

Дорожные лотки железобетонные водоотводные ГОСТ 32955-2014

Изделия этого типа используются для приема поверхностных вод для дальнейшего направления в системы канализации. Имеется ввиду сточная вода, поступающая с проезжей части, пешеходных тротуаров, обочин дорог или поверхности почвы.

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект – лоток железобетонный водоотводный с решеткой, изготовленной из чугуна.

Нормативный документ определяет оседающие конструктивные типы дорожных водоотводящих лотков: коробчатые, щелевые, открытые, прямоугольные, U-образные, бордюрные, кольцевые и другие виды.

При этом лотки могут изготавливаться как на заводах ЖБИ и доставляться на строительные площадки готовыми к установке, так и изготавливаться непосредственно на строительных площадках методом заливки армированного бетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных водоотводных дорожных. Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и протяженности линии водоотведения:

• Длина от 400 до 4 000 мм и более.
• Ширина от 500 мм и более.
• Высота от 200 мм и более.

Конкретные размеры лотков и решеток могут отличаться от ГОСТовских. Другими словами, габариты, конфигурация, типы дорожных водоотводящих лотков и решеток оговариваются в проектах конкретных сооружений. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый армированный бетон марки М300 приготовленный на цементе марки не ниже ЦЕМ I 32,5Н ПЦ.

Технология монтажа

Последовательность укладки лотка водоотвода не зависит от размеров и материала изготовления желоба. Единственным существенным отличием может стать необходимость использования спецтехники, в остальном, последовательность операций ничем не отличается и выглядит следующим образом:

1. На первом этапе производится выбор типа и габаритных размеров  лотков, определяется необходимое количество элементов и оценивается фактическая нагрузка на магистраль. На основании прочностного расчета подбирается подходящий материал изготовления лотков (бетон, пластик или композит).
2. На втором этапе производится определение оптимальной глубины укладки желобов. При этом, в обязательном порядке должны быть учтены следующие факторы:

• глубина траншеи должна быть увеличена минимум на 100 мм, необходимых для укладки щебневой или гравиевой подушки;
• в процессе земляных работ необходимо заранее предусмотреть необходимый уклон магистрали.

3. Третьим этапом являются земляные работы. Ширина дренажной траншеи должна быть больше ширины желоба на 200 мм (100 мм с каждой стороны).
4. Четвертый этап. На дне траншеи формируется бетонный фундамент. Дополнительную прочность основанию можно придать с помощью укладки металлической или стеклопластиковой арматуры.
5. После полного застывания фундамента производится установка лотков. Для удобства контроля можно использовать обычный строительный шнур, натянутый вдоль дренажного канала. Фиксация установленных элементов производится с помощью цементно-песчаного раствора или бетонной смеси.
6. Защиту водоотводных каналов от попадания посторонних предметов обеспечивают специальные водоприемные решетки, укладываемые на верхнюю часть лотка. Комплектация защитными решетками увеличивает общую стоимость системы, однако предотвращает ее засорение, что положительно сказывается на эффективности водоотвода. Для обустройства дачного участка или частного домовладения оптимальным вариантом является сочетание полимерного лотка и стальной защитной решетки.
7. Для дополнительной защиты магистрали от засорения мелкодисперсными частицами и песком используются специальные пескоулавливатели. Использование дополнительных фильтрующих элементов повлечет за собой необходимость устройства смотровых дренажных колодцев в местах установки этих элементов. Эти колодцы обеспечивают возможность своевременной очистки фильтрующих элементов и самой магистрали.

Монтаж пластиковых лотков Standartpark

Виды и устройство

Конструктивно тротуарные лотки для отвода воды  имеют вид усеченной сверху трубы. Желоб имеет незавершенный диаметр. Выделяют П-образные изделия, U-образные и трапециевидные. Последние производят с заводским телескопическим уклоном для каскадного отведения стоков по магистрали. В обязательном порядке каждый лоток оснащен защитной решеткой. Она предотвращает попадание мусора в канализацию.

Выделяют два вида желобов: горизонтальные и вертикальные.

По нагрузке на желоба выделяют такие их типы:

• А 15. Выдерживают динамическую нагрузку до 15 тонн. Такие желоба укладывают в пешеходных зонах, на велосипедных дорожках, в саду частного дома.
• В 125. Максимальная нагрузка до 12,5 тонн. Укладывают на автостоянках и в зонах городских дорог.
• С 250. Нагрузка до 25 тонн. Укладывают на больших автомойках, в автосервисе, на АЗС.
• D 400. Выдерживают нагрузку до 40 тонн. Чаще используются для устройства ливневой канализации на трассах, автобанах, на больших промышленных предприятиях.
• Е 600. Уровень максимальной нагрузки — 60 тонн. Монтируют в зоне логистических центров, больших складов. В этом классе изготавливают желоба ППК «Апатек», эколотовые, «Биолот».
• F 900. Класс нагрузки до 90 тонн. Лотки используют для монтажа гидравлической ливневки в аэропортах, на военных базах.

Почему пластиковые водоотводные каналы (лотки) лучше бетонных водоотводных лотков.

Почему пластиковые водоотводные лотки (каналы) лучше бетонных лотков.

При выборе системы линейного водоотвода всегда хочется сделать, чтобы было эффективно и не очень дорого.

Расскажу вам немного о том, какая из составных частей линейного водоотвода отвечает за ту или иную функцию.

Канал пластиковый отвечает за проходимость воды в системе дренажа. Объем прохождения воды не только зависит от глубины или ширины канала, но и от угла наклона. Так что при выборе глубины или ширины лотка посмотрите уровень участка. Чем больше уклон тем меньше вам понадобится пластиковый канал.

Какой выбрать пластиковый водоотводный лоток или бетонный? Бетонный лоток кажется более надежным, более крепким, а пластиковый водоотводный лоток кажется дешевкой за большие деньги. Но это не так. Качественный бетонный лоток стоит в 3 раза дороже чем качественный пластиковый. Скажу по секрету, что бетонные дренажные лотки не льются из бетона, а прессуются с помощью вибрации. Но это тонкости которые вам не очень нужны. Рассмотрим их со стороны потребителя.

1. Бетонные лотки очень тяжелые из-за этого транспортировка и разгрузка вам встанет в копеечку.

2. Бетонные водоотводные лотки хрупкие и могут сломаться при неправильной транспортировке.

3. Эти каналы все равно придется заливать в бетон.

Но есть и плюсы конечно. При правильной установке вероятность поломки такого водоотвода сведена к 0. И бетона понадобится в 2 раза меньше чем при установке пластиковых лотков.

Теперь разберемся почему пластиковые водоотводные каналы дороже или в такую же цену, но по виду и не скажешь, что они лучше бетонных.

1. Одним важным критерием составляющей цены – является морозостойкий пластик. В наших широтах очень сильно “прыгает” температура, при которой, вода разрушает все на своем пути. Морозостойкий пластик при низких температурах остается эластичным и дает воде расшириться при замерзании (что не скажешь о бетоне).

2. Пластиковые дренажные лотки легкие при погрузочно-разгрузочных работах и транспортировке, что сэкономит вам деньги и здоровье.

3. Легкая установка – не надо тягать тяжелый бетон при выставлении системы линейного водоотвода.

А теперь немного об установке всей системы линейного водоотвода.

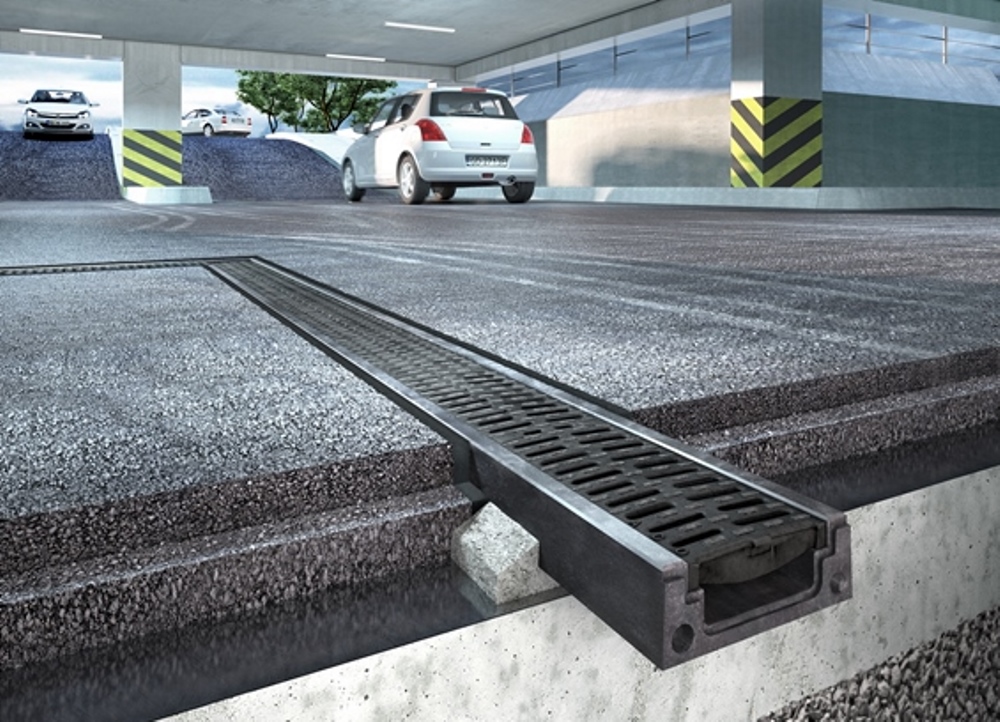

Одно из заблуждений при выборе дренажных лотков это – пластиковый лоток развалится при наезде автомобиля, а бетонный нет. А вот и не правда Пластиковый лоток не несет никакой нагрузки при наезде на систему. При установке он играет роль формочки для бетона и гидроизоляция. Всю нагрузку берет на себя решетка и бетон, в который будет залит пластиковый канал. Бетонные лотки также заливаются в бетон. Единственное различие в том что при заливке пластикового канала раствора уходит больше, но и соприкосновения с водой почти нет.

Закажите у нас водоотводные лотки и получите дополнительную скидку или бонус. Если найдете дешевле наших цен, то мы вам предложим цену, от которой вы не сможете отказаться. 8(495)664-94-50

голоса

Рейтинг статьи

Как выбрать подходящую дренажную систему

Критерии выбора у всех разные. Многое зависит от назначения конструкции. Если предстоит осушать участок, необходимо обустроить дренажные каналы. Для отвода с крыш осадков необходимо установить ливневку. Система для уличной установки и в квартиру разнится, хотя в одном и в другом случает желательно приобрести трубы из пластика. Они долговечные, не боятся агрессивных сред, легко монтируются, стоят недорого.

Где купить комплектующие? Можно посетить специализированную торговую точку, ознакомиться с представленным ассортиментом, получить консультацию у профессионального менеджера по продажам, изучить новинки, определить, что сколько стоит, прикинуть общие затраты на монтаж системы. Какой фирмы приобрести товар, зависит от личных предпочтений. Тут рекомендации не всегда уместны.

Можно заказать набор онлайн в интернет – магазине. Главное – определиться с функцией и производителем, а также проверить поставщика на порядочность. Нельзя зариться на бюджетные товары. Высококачественными они быть не могут. Желательно отдавать предпочтение продукции известных производителей, которые на рынке не один десяток лет, и не запятнали свою репутацию некачественным товаром.

Трубы ж/б прямоугольные

• ГОСТ 26067.0-83 Звенья железобетонные безнапорных труб прямоугольного сечения для гидротехнических сооружений
• ГОСТ 26067.1-83 Звенья железобетонные безнапорных труб прямоугольного сечения для гидротехнических сооружений (конструкция и размеры)
• ОСТ 35-27.2-85 Звенья железобетонные прямоугольных труб под железные и автомобильные дороги
• Серия 3.501.1-177.93 Выпуск 0-2 Трубы водопропускные железобетонные прямоугольные сборные для железных и автомобильных дорог
• Серия 3.501.1-177.93 Выпуск 1-1 Трубы водопропускные железобетонные прямоугольные сборные для автомобильных и железных дорог

Конструкционные особенности

Типовой лоток представляет собой П-образный канал, покрываемый с открытой стороны вышеупомянутой чугунной решёткой. Европейский стандарт EN 1433 регламентирует производство 4 видов таких изделий.

Лоток сточный. Он выглядит в виде прямолинейного жёлоба и предназначен для приёма жидкости по всей длине. Выпускается в дух вариантах:

• исполнение «I». Предусматривает монтаж без фундамента и обмуровки;
• исполнение «М». Оборудуется собственным фундаментом.

Лоток коробчатый. Имеет форму П-образного жёлоба, верхняя крышка которого снимается. Она препятствует попаданию в пропускной канал лотка крупных предметов, смываемых сточными водами.

Лоток щелевой. Представляет собой квадратную балку, вдоль центральной оси которой имеется круглое сквозное отверстие. Доступ к стоку обеспечивается через располагающуюся в её верхней части щель. Она бывает продольной сплошной или прерывистой. Такое изделие – отличная замена коробчатого лотка с решёткой.

Лоток бордюрный. Это ни что иное, чем щелевой жёлоб Г-образной формы с выступом верхней части, который прикрывает присутствующую в его корпусе щель.

Коробчатый лоток имеет крышку, которая играет роль фильтра

Все описанные водоотводные лотки монтируются также поблизости от бордюров вдоль обустраиваемых в саду дорожек, а не только лишь непосредственно под водостоками. Самая прочная продукция задействуется в аэропортах, на стоянках большегрузного транспорта, а также на скоростных автомагистралях.
