Водопровод на даче из труб ПНД своими руками: выбор типа конструкции, схема разводки, инструменты и этапы монтажа

Что понадобится

Если вы собираетесь развести воду на даче самостоятельно, кроме чертежа и представлений о том, как это делается, понадобятся материалы, оборудование, инструменты. Делая подключение своими руками в первый раз, лучше все-таки заручиться поддержкой специалиста. Но, к сожалению, не всегда и не у всех есть такая возможность

Поэтому важно ничего не забыть

Материалы и оборудование

Вот что понадобится, чтобы смонтировать дачный водопровод:

трубы;
краны и фитинги;
насос;
манометр;
расширительный бак;
реле давления;
электросопровождение;
очистные фильтры;
водонагреватель по необходимости.

Также разные конструкции предполагают наличие дополнительных компонентов, как гидроаккумулятор, обратный клапан и т.д. Удобнее всего подключить готовую насосную станцию. В нее входит гидроаккумулятор, насос, реле давления, подводящий шланг. Она обеспечит водоснабжение на участке и в доме с хорошим давлением.

Водопровод на даче для полива может обойтись без такого дорогостоящего оборудования. В этом случае понадобится насос, например, поверхностный, если используется конструкция водопровода на даче из колодца. И расширительный бак. Емкость предназначена для накопления воды и последующей ее подачи в трубы

Важно, что он должен находиться на возвышении, выше всех точек водоразбора. Давление текущей из бочки жидкости создается естественным уклоном

Инструменты

А вот какие буду нужны инструменты для монтажа капитального водопровода:

лопата;
ключи – газовый и разводной;
«утюг» для сварки полипропиленовых труб;
рулетка;
ножовка;
пистолет для силикона и герметика.

В процессе может понадобиться что-то еще. Существуют готовые комплекты инструментов сантехника, однако в них не входят измерительные приборы и инструменты для земляных работ.

Кроме того, проведение электрооборудования к этой системе потребует инструментов для такого вида работ.

Если используем глубинный насос

Такая схема водопровода на даче или в коттедже своими руками будет работать по принципу водонапорной башни. То есть вода, подаваемая в резервуар, под воздействием перепадов высоты между точками подачи воды и резервуаром имеет оптимальное давление, равное 0,1 атмосферы на 1 м столба воды.

Устройство такой схемы водопровода проводим следующим образом:

На глубину скважины опускаем погружной насос, закрепленный на страховочном стальном тросе

При этом важно, чтобы агрегат не достигал дна, а оставался в подвешенном состоянии приблизительно на 50 см от забоя. Это позволит уберечь устройство от заиливания и последующего выхода из строя

Выше погружного насоса при устройстве водопровода нужно смонтировать обратный клапан. Такой механизм не позволит воде в трубах стекать обратно в скважину

То есть, после подкачки воды в трубопровод жидкость не станет стекать назад после выключения насоса. Следующий шаг — устройство трубопровода. Здесь лучше использовать пластиковые трубы диаметром 32 или 40 мм, которые отлично стыкуются с патрубками насоса. Здесь же с трубопроводом стоит проложить и трехжильный электрический кабель для питания насосного оборудования.

Такой механизм не позволит воде в трубах стекать обратно в скважину. То есть, после подкачки воды в трубопровод жидкость не станет стекать назад после выключения насоса. Следующий шаг — устройство трубопровода. Здесь лучше использовать пластиковые трубы диаметром 32 или 40 мм, которые отлично стыкуются с патрубками насоса. Здесь же с трубопроводом стоит проложить и трехжильный электрический кабель для питания насосного оборудования.

Теперь устанавливаем реле давления, которое будет регулировать давление в трубах и частоту включения/выключения насоса. Благодаря такому устройству можно избежать образования воздушных пробок в водопроводе. Установка гидроаккумулятора

Причём важно знать, что чем больше будет его ёмкость, тем меньшее количество раз будет срабатывать на включение/выключение насос. А это существенно продлевает срок его службы

Также для продуктивного водоснабжения из скважины нужно подключить к водопроводу и защиту от сухого хода. Это позволит уберечь насос от сгорания в случае падения уровня воды в скважине. В последнюю очередь производится устройство всех сантехнических точек в коттедже или на даче.

Это позволит уберечь насос от сгорания в случае падения уровня воды в скважине. В последнюю очередь производится устройство всех сантехнических точек в коттедже или на даче.

https://youtube.com/watch?v=q9xeuUNJMbU

Советы экспертов

Для установки той части водопровода, которая находится над землей, советуют выбирать трубу из прочного и долговечного материала, который выдержит перепады температур. Удобно монтировать систему фитинговыми крепежными деталями.

Стоит заранее определить, какой вид труб подойдет для того, чтобы провести монтаж наружного водопровода. Для этого рекомендуют изучить проекты, прошедшие испытания на практике.

Кроме того, необходимо соблюдать требования, указанные в нормативах. Этот подход позволит достичь нужного результата при минимуме затрат.

Подготовка траншеи

Чтобы сделать канавы от колодца к дому менее метра глубиной, используют малогабаритные агрегаты – мотоблоки, оснащенные насадками с режущими элементами. Ширина одной такой канавки составляет около 15 см.

Траншею можно выкопать небольшим ковшом экскаватора. Для более трудоемких работ задействуют мощную технику с ковшами, которые армированы металлическими зубцами. В каменистой твердой почве траншею прорывают баровой грунторезной машиной (ширина стенок канавы – 30 см).

Траншею для прокладки трубы на двухметровую глубину также проделывают экскаватором.

Мастера рекомендуют придерживаться этих правил:

По строительным нормам и правилам дно траншеи должно составлять 70 см в ширину. Однако это требование нередко нарушают, чтобы сократить количество извлекаемой земли. Таким образом, канаву делают уже (50 см).
Почву, которую вынули из траншеи, кладут в 3-х м от нее, чтобы не обвалились стенки.
Откос должен оставаться вертикальным в глинистых (1,5 м) и в плотных грунтах (2 м). В других почвах угол откоса сглаживают до естественной формы.
На дно траншеи посыпают песок с гравием (толщина подушки – до 20 см), а затем трамбуют и поливают небольшим количеством воды. Далее прокладывают и соединяют трубы. Если нет протечки, канавы засыпают землей.

Металлические и ПНД-трубы: основные отличия

Полиэтилен низкого давления отличается от металла, из него делают надежные трубопроводы. Эти конструкции больше подходят для укладки под землей, чем металлические конструкции.

Мастера обращают внимание на такие свойства материала:

Теплопроводность пластиковых труб меньше, чем у стальных. При этом полиэтилен в 150 раз лучше удерживает тепло, поэтому водопровод из ПНД можно уложить на меньшей глубине. Чтобы рассчитать этот показатель, пользуются методом, который приведен в СНиП.
Трубы из ПНД пластичны и при этом очень прочны. Если зимой температура опустится до рекордно низких отметок и вода замерзнет, полиэтилен растянется, а водопровод останется целым. Трубы из стали, напротив, разорвутся под давлением замерзающей жидкости.

ПНД-трубы сделаны таким образом, что их можно монтировать на протяженных участках без каких-либо стыков под землей. При работе делают два соединения: к резиновому шлангу от скважины, а также к системе снабжения, установленной в коттедже. Полиэтилен низкого давления устойчив к коррозии и очень гибок. За счет пластичности материала рабочие могут менять направление водопроводной системы, не используя фитинги.

На каком расстоянии устанавливают трубы

В строительных нормах запрещается прокладывать трубопровод и канализационные системы в общей канаве. Монтаж наружного водопровода допустим в разных траншеях, если они находятся друг от друга на расстоянии от 1,5 м. Когда нет места, и коммуникации должны пересечься, водопроводные трубы кладут на 20 см выше канализационных.

Если кабели изолированы пластиковыми трубками, их можно укладывать в одной канаве с системой водоснабжения, но на высоте 25 см от нее. Напряжение не должно превышать 35 кВ.

Точки, где коммуникации пересекаются, защищают бетонными или стальными футлярами с односторонними уклонами.

Преимущества полимеров

Трубы и соединители производят из прочного, толстого материала.

Популярность заключена в его низкой стоимости и простоте монтажа, по сравнению с другими. Для изготовления систем не нужно иметь специального образования, знаний и навыков. Соединение трубы с фитингом происходит вручную, так как имеется заводская резьба, нужно быть внимательным и соблюдать последовательность сборки.

Достоинства труб ПНД:

не подвержены гниению и внешним воздействующим факторам;
экологичны;
легки;
устойчивы к деформации;
стойки к перепадам водяного давления;
высокая ремонтопригодность;
маленькая теплоотдача.

Трубы из полиэтилена низкого давления при круглогодичном использовании на даче укладывают классическим способом под землю ниже промерзания грунта, для летнего водопровода эксплуатации возможна прокладка по поверхности. Второй вариант освободит вас от дополнительных земляных работ.

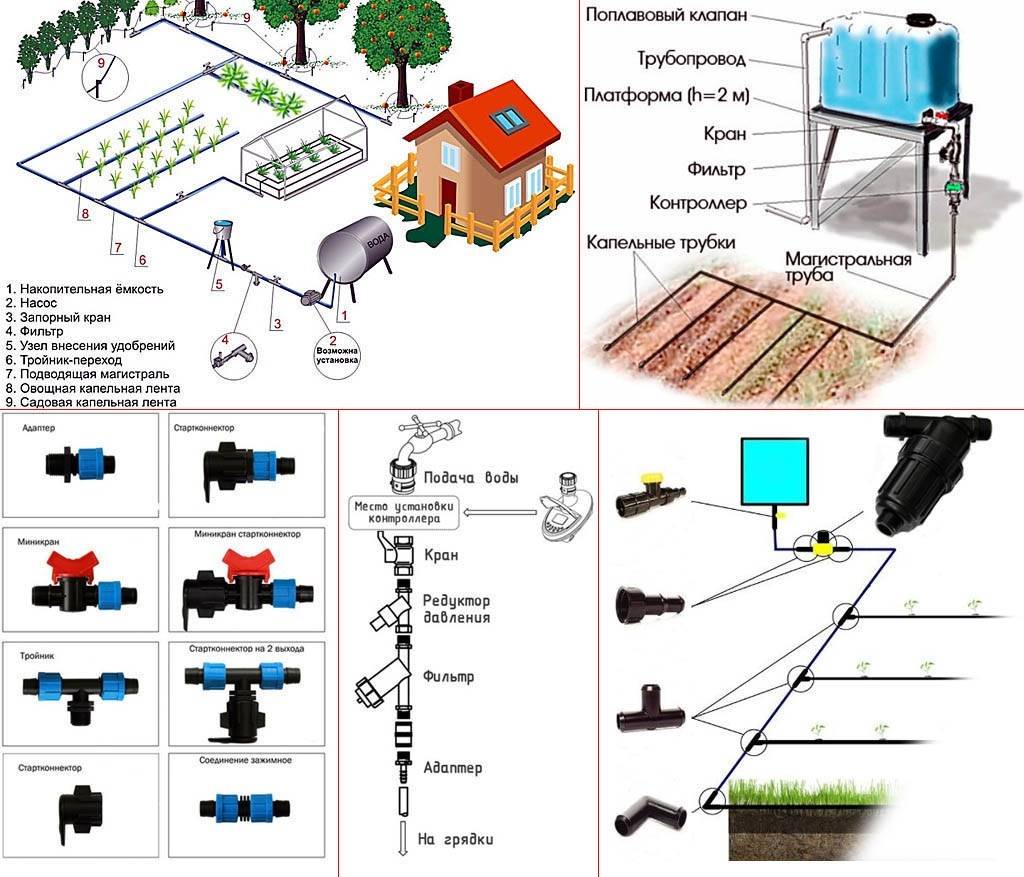

Летний водопровод

Летним водопроводом называют систему водоснабжения, которую можно использовать исключительно в теплый сезон. Его обычно применяют для полива насаждений, подключения летнего душа и бытовых нужд. Эксплуатация такой системы в зимнюю стужу невозможна. Летний водопровод может быть как разборным, так и постоянным.

Простейший способ монтажа заключается в проведении шлангов прямо по земле. Для этого следует использовать силиконовые или резиновые трубы, соединяемые между собой переходниками. Они продаются во всех строительных магазинах. Переходники, сделанные из оцинкованной стали, обладают лучшими характеристиками, но стоят они дороже, поэтому многие отдают предпочтение пластмассовым их аналогам. Кроме того, в качестве соединителя для шлангов можно использовать особые защелки. С одной их стороны есть некие «ерши», на которые надевают шланг, а с противоположной стороны имеется подпружиненный разъем. В одно движение можно как соединить, так и разъединить защелку. Стык получается очень надежным

Если вы заинтересованы в приобретении долговечного материала, то обратите внимание на толстостенный резиновый шланг, потому что он армирован капроновыми волокнами. Срок его службы составляет не менее 15 лет

Если вы предпочитаете создать постоянную систему летнего водопровода, то трубы следует проложить в земле, а на поверхность вывести водоразборные краны. Глубина траншеи не должна быть большой. Трубопровод засыпают землей для того, чтобы не спотыкаться о трубы и спрятать их на период отсутствия хозяев дачи.

Источник воды

При отсутствии централизованного водопровода есть несколько вариантов.

Открытые водоёмы.
Колодцы.
Скважины.

Целесообразность выбора определяется только в привязке к конкретным условиям расположения участка. Также необходимо выяснить какими источниками воды пользуются в этой местности, пригодна ли она для питья.

Немаловажна экономическая составляющая. Озеро или река будут вечными поставщиками, срок жизни скважины или колодца ограничен. Основные затраты как раз приходятся – в отличие от траншеи до речки – на достижение водоносных слоёв.

Объём потребляемой воды разнится в довольно широких пределах. Ориентиром может служить следующий показатель: 1- 1,5 м3 в час перекрывают самые пиковые моменты разбора воды для потребностей семьи из 4 человек.

Открытые водоёмы

Наименее затратный способ провести водопровод в частный дом, обеспечить полив участка. К тому же такая вода содержит малое количество солей жёсткости. Единственный недостаток: практически всегда она непригодна для питья, так как может быть источником патогенной микрофлоры.

Особенно это характерно для непроточных прудов, озёр. С учётом того, что в городе многие не доверяют водопроводной, пьют только бутилированную воду, проблема эта на даче вполне решаема.

Колодцы

Копаные или забивные (абиссинские) колодцы работают только там, где водоносный слой проходит на глубине не более 25 метров. Забивные колодцы заменили скважины, но если в наличии только свои руки, уверенность в результате, абиссинский колодец – оптимальный вариант.

Копаный колодец – непростое гидротехническое сооружение. Решение о его сооружении принимается на основании не только наличия слоя воды, но также типа грунта. Оптимальный – глина, суглинок. Торфяные, песчаные грунты – это тёмная вода с запахом или плывун.

Копаные колодцы подразделяются на шахтные и ключевые. Шахтный проходит до линзы или слоя воды, ключевой ставится на роднике. В современных условиях шахта колодца укрепляется железобетонными кольцами марки КС различного диаметра, деревянный сруб уже не используется.

Небольшой дебит воды – основной фактор риска колодезного водоснабжения. Неправильно устроенный водоприём (существуют три вида: несовершенный, полный, с зумпфом) – полное фиаско. Качество воды требует контроля: формально выполненный глиняный замок ведёт к попаданию в колодец грунтовых вод. Устройство его можно поручить только профессиональной бригаде.

Скважина

Наиболее надёжное водоснабжение частного дома на земле или дачного участка. Современные механизмы и технологии позволяют устроить её (при отсутствии в грунте валунов) за неполный рабочий день. Существуют скважины на песок и артезианские.

Подавляющее большинство бурится на песок: добыча артезианской воды требует существенных вложений. В первом случае источником служат насыщенные водой песчаные жилы, во втором – пористые известняки. Фракция песка прямо влияет на срок службы скважины: крупный – в отличие от мелкого, пылевидного – не будет её запесочивать.

Водоснабжение из правильно устроенной скважины глубиной до 60 м полностью удовлетворит все нужды независимо от времени года в течение минимум 5 лет. Качество воды хорошее, но придётся смириться с повышенным содержанием солей кальция, магния. Об их избытке говорит накипь на стенках чайника.

Несколько советов

Если в процессе сборки трубопровода на отдельных участках образуются излишние напряжения труб (неровный рельеф, резкие повороты и т.д.), саму полипропиленовую трубу можно немного согнуть с помощью строительного фена и специальной насадки.

Для резки деталей водопровода потребуются ножницы, выпускаемые специально для раскроя пластиковых труб. Различаются эти ножницы размерами разрезаемого диаметра (40-75 мм). Некоторые мастера пользуются роликовыми резаками. Режущим инструментом может быть простая болгарка, ножовка или электрический лобзик.

Читайте далее:

Теплица из пластиковых труб своими руками — пошаговая инструкция

Строим твердотопливный котел сверхдлительного горения своими руками

Строительство бассейна своими руками

Все про гортензии: популярные сорта, правила посадки и ухода в открытом грунте, что нужно кустарнику

Система полива из пластиковых труб

Автономное водоснабжение на Вашем участке

Правила монтажных работ

Перед началом монтажа напорного водопровода из полиэтиленовых труб подготавливают проект прокладки будущей сети, проводят расчеты. Пренебрегать этими действиями нельзя, иначе велик риск, что водопровод придется переделывать. Чтобы этого не произошло, придерживайтесь следующих правил:

Глубина траншеи зависит от промерзания грунта. Рассчитывают ее по формуле из нормативного сборника СНиП 2.02.01-82. Яму в земле роют на 0,5 м ниже глубины промерзания.
Водопроводную сеть собирают на поверхности земли, наполняют водой под давлением, то есть делают опрессовку, чтобы исключить подтекание на стыках.

Утепление давлением

Существует способ утепления с помощью большого давления. Для его реализации нужно добавить ресивер в систему водопровода. Он будет постепенно повышать давление. Когда его значение достигнет 3 атмосфер, вода перестанет замерзать. Такой способ, как утеплить ПНД трубу, подходит только для прочных водопроводов, способных выдержать высокое давление.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Стабильное водоснабжение жилых домов является обязательным условием для нормального проживания людей в них. Однако собственники частных домовладений при наступлении морозов нередко сталкиваются с проблемой замерзания водопровода, особенно на вводах в здание и неотапливаемом подполье. Образование ледяной пробки полностью перекрывает поступление воды в дом, а расширение замерзающей жидкости приводит к разрывам водопроводных труб и повреждению запорной арматуры. Избежать подобных неприятностей можно только в том случае, если обеспечить утепление труб водоснабжения в частном доме.

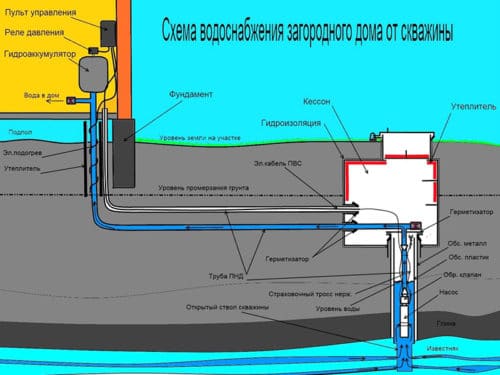

Дворовая магистраль: проведение водопровода от скважины

инструменты и материалы

Для проведения водопровода на участке можно использовать разные виды труб:

Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.

Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.

Железные трубы надежны и долговечны, однако поддаются коррозии.

Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).

❝Диаметр трубопровода от скважины должен составлять 32 мм❞

Инструменты для проведения трубопровода:

Для монтажа стального или медного водопровода:

разводной, газовый и гаечные ключи;

заглушки, муфты, переходники, сгоны.
Для монтажа водопровода из металлопластиковых труб:

разводной, газовый и гаечные ключи;
фитинги, фум-лента.

Для монтажа полипропиленовых труб потребуется паяльник с насадками.

последовательность прокладки и утепления водопровода

Трубопровод можно проложить двумя способами:

через траншею;
поверх земли.

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод.
Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.

Выбор диаметра труб и фитингов

Ключевыми при подборе труб и фитингов для водопровода являются следующие параметры:

Диаметр внутренний. Как для труб, так и для фитингов он должен быть одинаковым. Находится в прямой зависимости от толщины стенки.
Длина трубы.
Условный проход. Обозначается Ду с добавлением значения в мм.
Толщина стенки.

На выбор диаметра труб оказывает влияние скорость потока. Номинальное ее значение для стандартного водопровода составляет 0,02 км/сек. Существует следующая взаимосвязь между длиной водопровода и диаметром труб:

При длине системы до 30 м оптимальный диаметр трубы 25 мм, что обеспечивает пропускную способность 30 л/мин.
Для монтажа водопровода длиной более 30 м подойдут трубы диаметром 32 мм, увеличивающие показатель пропускной способности до 50 л/мин.
Для системы длиной менее 10 м применяют трубы с диаметром 20 мм.

Важно: Выбирая трубы по диаметру, ориентируйтесь на предполагаемый расход воды, учитывая, что пропускная способность крана кухонного и в ванной составляет не более 5 л/мин. Чем больше точек потребления, тем больше диаметр труб.. На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:

На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:

длина системы;
предполагаемое число стыков;
количество поворотов;
норма потребления;
напор воды.

Имейте ввиду: при одинаковом диаметре труб для холодной и горячей воды, толщина стенок у последних должна быть в 2 раза больше.

Требования, предъявляемые к трубам ПНД

Трубы ПНД должны соответствовать Требованиям ГОСТ 18599-2001, которые гласят:

Внутри и снаружи поверхность трубы должна быть абсолютно гладкой.
Имеющиеся незначительные отклонения не должны превышать установленные допуски.
Ни внутри, ни снаружи, ни на торце трубы не должно быть посторонних включений, трещин, раковин.
Цвет труб — черный или синий, что позволяет быстро отличить водопроводные трубы от других. Иногда на черном фоне трубы может присутствовать не менее трех равномерно распределенных продольных маркировочных синих полос.
Труба рассчитана на максимальное рабочее давление 16-20 атм.

Основными показателями для классификации всех полиэтиленовых труб для водопровода являются:

Маркировка — ПЭ 80, ПЭ 100, первыми были трубы с маркировкой ПЭ 63, но сейчас они не используются.
Устойчивость к внутреннему давлению — SDR, определяемое отношением диаметра трубы снаружи к толщине стенки. Чем выше этот показатель, тем меньше толщина стенки.
Диаметр.

ПЭ 80 используют для монтажа водопровода диаметром до 90 мм, ПЭ 100 применяют для более масштабных магистралей

При выборе важно правильно расшифровать условное обозначение, нанесенное на трубу. Например, обозначение ПЭ 100, SDR13, 110 х 8,1 питьевая, ГОСТ 18599-2001, расшифровывается так:

труба полиэтиленовая диаметром 110 мм, толщина стенки 8,1 мм;
предназначена для питьевой воды;
изготовлена в соответствии с ГОСТ 18599-2001;
для изготовления использован полиэтилен низкого давления ПЭ 100.

Выбор материала

В свободной продаже можно найти большое количество утеплителей для водопроводной трубы в земле. Среди всего ассортимента следует выбирать самые качественные, долговечные и удобные в эксплуатации варианты.

Критерии выбора теплоизолирующих материалов:

Низкий показатель теплопроводности;
Устойчивость материала ко всевозможным внешним воздействиям;
Водоотталкивающие свойства;
Устойчивость теплоизолятора к температурным перепадам;
высокие теплоизоляционные свойства;
Длительный срок службы.

Желательно выбирать материалы от известных производителей. Попытка экономии на качестве теплоизоляции может негативно сказаться на ее эффективности, что в итоге приведет к промерзанию водопровода.

Особенности дачного водопровода

Хорошо, если водопровод был организован уже при обустройстве дачного участка и строительстве дома. Если же нет, то никогда не поздно это исправить.

Прежде чем приступить к составлению проекта, нужно определиться, зачем нужно именно вам водоснабжение на даче? Для полива и летних огородных нужд или же для комфортного проживания в доме? От этого будет зависеть схема водопровода.

Также нужно продумать, будет водоснабжение в доме или только в огороде и ответить еще на несколько вопросов:

Откуда будет осуществляться забор воды?
Нужен летний или круглогодичный вариант?
Каким будет слив или канализация?
Где можно установить насосное и бойлерное оборудование?
Сколько воды потребуется для ежедневных нужд?
До какого уровня в этом регионе промерзает почва?
Насколько здесь холодные зимы?

В общем, к разводке воды на даче следует подходить со всей ответственностью и продумать все до мелочей, чтобы потом не пришлось исправлять недочеты и что-то переделывать. Нелишним будет изучить всевозможную информацию на эту тему, особенно если нет опыта подобной работы и нет человека, который мог бы помочь, подсказать.

Капитальная поливочная система

Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД.

Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов.

Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта.

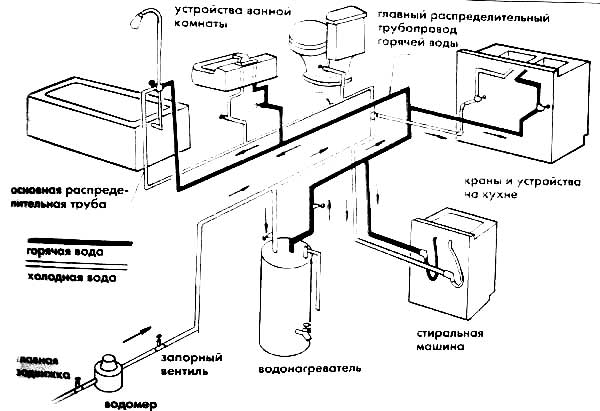

Устройство типовой водопроводной системы

Водяной насос.

В состав водопроводной системы входят отдельные элементы:

водяной насос;
трубы с запорно-регулирующей арматурой;
приборы контроля, регулировки давления – манометр и реле;
гидроаккумулирующий бак;
сливное устройство.

В схему могут входить накопительный бак, приборы фильтрации, нагреватели воды. В насосных станциях основные элементы расположены не по отдельности, а объединены общим каркасом.

Выбор насоса

Чтобы выбрать насос для водопроводной системы, учитывают:

глубину скважины, колодца;
потребляемый объем жидкости;
дебит источника;
напор воды.

Выпускается 2 типа насосов: погружные и поверхностные. Последние применяются только для забора воды из колодцев. Их устанавливают снаружи, они способны поднять воду с максимальной глубины 8 м. Для скважины или более глубоких колодцев этот тип помп не подходит. Разновидность поверхностных насосов – станции, работающие по тому же принципу. Это компактные агрегаты, включающие, кроме помпы, гидроаккумулятор, реле давления, манометр. Они полностью готовы к работе, настроены – требуется только подключить.

В скважины, глубина которых более 8 м, опускают погружные насосы – центробежные или вибрационные. Выглядят как длинный узкий цилиндр. Рабочий орган центробежных насосов – лопасти, которые при вращении всасывают воду и проталкивают в трубопровод. Это надежная малошумная и высокопроизводительная конструкция.

Вибрационный насос перекачивает жидкость за счет постоянного изменения положения мембраны. Это чувствительная к чистоте воды деталь – примеси песка выводят ее из строя. Поломка устраняется, но ремонт обходится дорого.

Разборная и запорная арматура

На улице устанавливают задвижки из чугуна, бронзы или кран-буксы. В помещениях – смесители, которые для улицы не подходят. Шаровые краны под открытым небом нежелательны. Они чувствительно реагируют на температурные колебания, корпус может разрушиться даже при заморозках, если в нем осталось немного воды.

Контроль давления в системе

Контроль давления в системе.

Для нормальной работы системы в ней поддерживают постоянное давление 2,5-4,0 атм. Более высокое или низкое нежелательно. Обеспечивают эти параметры реле давления и гидроаккумулятор. Они предупреждают гидроудары, а при превышении верхнего порога отключают насос.

Водонапорный накопительный бак

Вместо гидроаккумулятора возможно установить водонапорный бак. Размещают его в самой высокой точке в доме или на улице. Используют бочки или другие емкости из пластика. Для летнего водопровода проблем с установкой не возникает: можно устроить площадку на столбах – заодно получится душ.

Водонапорный бак для зимнего водопровода подготовить сложнее. Его необходимо спрятать в помещении, например на чердаке. Обязательна надежная теплоизоляция из пенопласта или минеральной ваты. Нужна хорошая крышка, иначе мелкие частицы утеплителя попадут в водопроводную систему.

Как организовать канализацию для утилизации воды

Организовать канализацию.

На даче необходимо сооружение автономной канализации. Выгребная яма не решает проблему – она не отвечает санитарным нормам, соответствующие службы могут запретить пользоваться.

Сооружают септик, в котором вода очищается несколькими способами: механическим и анаэробными бактериями. Строят минимум 2 резервуара. В первом стоки отстаиваются, тяжелые фракции падают на дно. Немного осветленная жидкость перетекает во вторую емкость без дна, откуда фильтруется в почву.

Сливной клапан для консервации системы

Для ремонта или при длительном отъезде из системы сливают воду. Для этого служит сливной клапан, который устанавливают в нижней точке после насоса. Когда помпу отключают и открывают клапан, вода под уклоном движется по трубе обратно. В глубоких скважинах и колодцах устанавливают в обход основного трубопровода байпас и обратный клапан.

Необходимые инструменты и материалы

Для установки надежной системы летнего водоснабжения нужно использовать следующие инструменты и материалы:

Приборы, предназначенные для автоматизации полива, как правило, это датчики влажности почвы или таймер.
Штуцер для подсоединения крана и шланги. С одной стороны он оснащен «ершом», который вставляется в трубу, а с другой пружинным захватом.
Поливочные и дождевальные головки.
Распылители и поливочные пистолеты, которые оснащены муфтами. Они при смене насадок поливочного оборудования перекрывают подачу воды автоматически.
Специальное оборудование, предназначенное для организации капельного полива.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Прогревочный провод для водопровода

Для того чтобы система водопровода не имела проблем с промерзанием надо позаботиться о принудительном прогреве. Для этого существует масса вариантов. Сейчас специалисты рекомендуют использовать так называемый прогревочный провод.

Применение такого типа оборудования позволяет достигать ряда преимуществ.

Например, величину обогрева можно самостоятельно настраивать. Это будет зависеть от температурного показателя на улице.
Такой провод легко монтировать. Достаточно просто установить его поверх трубы и подключить к сети.
Такой тип кабеля можно одинаково эффективно использовать при разных вариантах обогрева. Есть возможность помещать его вовнутрь трубы.
Такой тип кабеля позволит не замёрзнуть воде находящейся в трубе. Для этого надо первоначально правильно произвести расчёты. Это позволит потом осуществить монтаж и создать эффективную систему прогрева водопровода. Выполнит такие работы, может только специалист, который имеет соответствующую квалификацию

Проведение работ по монтажу летнего водопровода на основе труб из полиэтилена необходимо выполнять при помощи квалифицированных специалистов в строгом соответствии с технологическими требованиями. Такой подход позволит создать надёжную систему, которая может работать довольно продолжительный период времени.

Устанавливаем насос в скважину

На выходное отверстие крепится труба, которая будет подавать воду наверх.
Подключается обратный клапан.
В специальные проушины продеть трос, зафиксировать хомутами.
Соединить вместе при помощи хомутов: трос, кабель и трубу подачи воды.

Рекомендуется закреплять прибор в метре от дна. Чтобы именно так и сделать, насос аккуратно опускается, пока не почувствуется, что он встал на дно. Делается отметка маркером. После этого оборудование вытаскивается на столько, чтобы отметка поднялась на 1 м.

Теперь можно установить оголовок для скважины. Далее прокладываются и соединяются трубы, ведущие воду в дом.

Монтаж пластикового водопровода на даче
