Определение и назначение водопроводной муфты

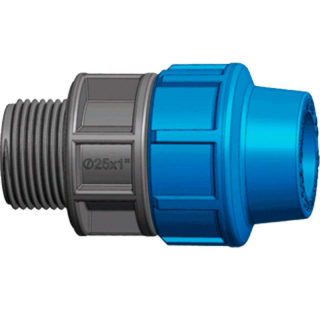

Муфта переходная резьбовая для труб ПНД
Муфтой называют специальный фитинг, предназначенный для герметичного соединения двух элементов трубопровода. Внутреннее сечение соответствует наружному диаметру соединяемых туб
Важно подбирать фитинг из того же материала, что и трубы коммуникации
В основном используют муфты при монтаже различных инженерных сетей или при установке насоса на них. Широко применяются фитинги в таких областях:
- монтаж водо-, газо-, нефтепроводов;
- строительная отрасль;
- все виды промышленностей: фармацевтическая, химическая, пищевая, металлургическая и др.

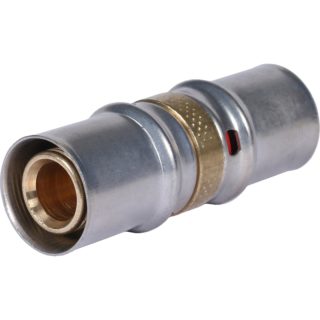

Металлополимерная муфта
В случае с металлополимерными трубопроводами, муфты для труб не являются особо распространёнными фитингами в виду своей ненадобности. Они предназначены для соединения коротких элементов будущей сети. Трубы из такого материала редко нуждаются в дополнительных соединениях, так как чаще всего сразу приобретаются заготовки необходимой длины.
Однако полезным может быть фитинг типа «переходник», который соединяет металлопластиковую трубу с вентилем или стальной трубой. Если менять водопровод в доме на металлополимерный, то соединение с вентилями будет обеспечивать как раз такая муфта.
Особенности монтажа
Для установки данного изделия необходимо выполнить следующие шаги.
- Герметизация. Наружную резьбу следует обмотать по часовой стрелке льном. Сам лён желательно пропитать или олифой, или свинцовым суриком. Но, если под рукой этих веществ нет, можно использовать и любую краску.
- Аккуратно, не прикладывая большой силы, нужно наворачивать переходник на ранее загерметизированную наружную резьбу. Рекомендуется использовать для этого разводной ключ, чтоб не поцарапать материал.
- Нужно надеть накидную гайку на трубу, а после – разрезное кольцо. Также следует снять фаску с внутренней стороны трубы.
- Необходимо накинуть трубу на штуцер муфты. Дальше используется два ключа. Первым фитинг удерживается в устойчивом положении, вторым – затягивается накидная гайка. В этом шаге также следует действовать аккуратно, чтоб не сдвинуть уплотнители.
Металлополимерная муфта позволяет быстро и просто соединять металлические и металлопластиковые трубы
Если всё-таки нужно соединить два отрезка металлопластикового трубопровода обычной муфтой соединительной для труб, монтаж следует проводить таким же образом. Единственное различие в разнице резьбы.
Размеры подобных фитингов подбираются соответственно с размерами трубы. Так, чаще всего используются размеры в 16, 20, 26 и 32 мм.
Муфты для чугунных труб
В качестве соединения труб в чугунных водопроводах применяют два типа соединительных элементов.
С уплотнителем из резины. Принцип действия этого соединения напоминает по своему типу стыковку пластиковых трубопроводов. Существенное отличие его в том, что оно гораздо более массивно, и из-за своего веса является более сложным в монтаже.
Муфты для соединения труб под чеканку. Такой тип соединения трубопроводных систем используют уже более 100 лет. Его особенность — это наличие двух раструбов, которые направлены в противоположные стороны.
Канализационная система для выводов сточных вод и других веществ монтируется из труб, которые изготавливаются из серого чугуна. Такой чугун имеет повышенные показатели прочности. При соблюдении всех нюансов установки у трубопроводов из этого материала эксплуатационный срок может достигать 50 лет. Трубы из чугуна производятся с наличием раструбов или же без них. А для объединения элементов с гладкой поверхностью используют следующие виды муфт:
- Надвижная. Установка такого типа муфт осуществляется скрытым способом. При таком соединении демонтирование невозможно без разъединения магистрали.
- Ремонтная свертная. В состав таких муфт входят две основные части, в которых применяется резиновая или пластиковая прокладка. Помимо этого, фитинги такого типа оснащены специальными хомутами и разъёмами для соединения. Их зачастую монтируют на проблемных участках трубопровода, которые нуждаются в частом ремонте.
- Пластиковая. Этот тип соединительных деталей может быть применён несколько раз. Многоразовое применения — это главный отличительный фактор такой муфты.
Муфты с резиновыми прокладками более удобны в монтаже, чем предназначенные под зачеканку
Монтаж муфт на чугунные трубы

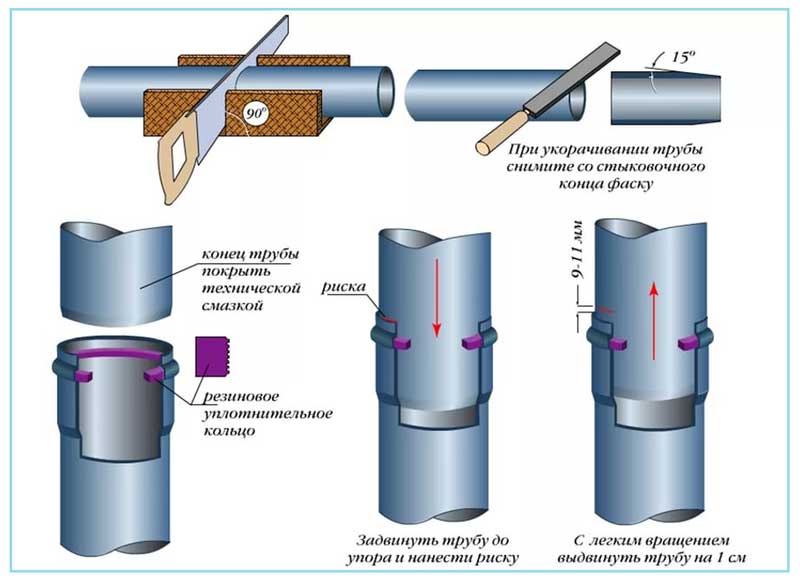

В случае, если нужно объединить два отрезка трубопровода с гладкой поверхностью, используют соединительную деталь под зачеканку. Такие соединительные элементы производятся из крепкого серого чугуна. Расширитель на таких элементах располагается с двух сторон.
Установка муфты соединительной для металлических труб из чугуна, производится путём вставки концов труб в раструбы (до упора). Затем трубу снабжают дополнительным уплотнителем, чтобы конструкция приобрела нужную прочность и надёжность. В качестве уплотнителя используется каболка или графитовый сальник.
Если муфта нуждается в чеканке, то такой процесс выполняется раствором на основе цемента или же асбестоцементного соединения. В таком случае выполняется полная заливка уплотнительного элемента тем раствором, который больше подходит для отдельно взятого случая.

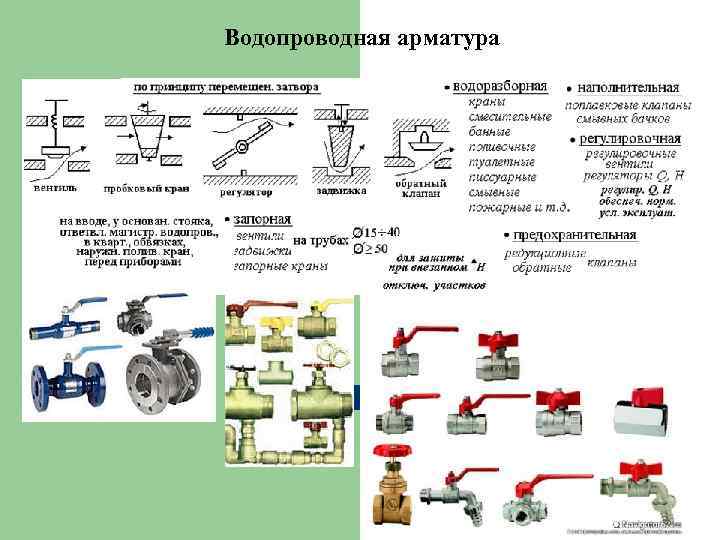

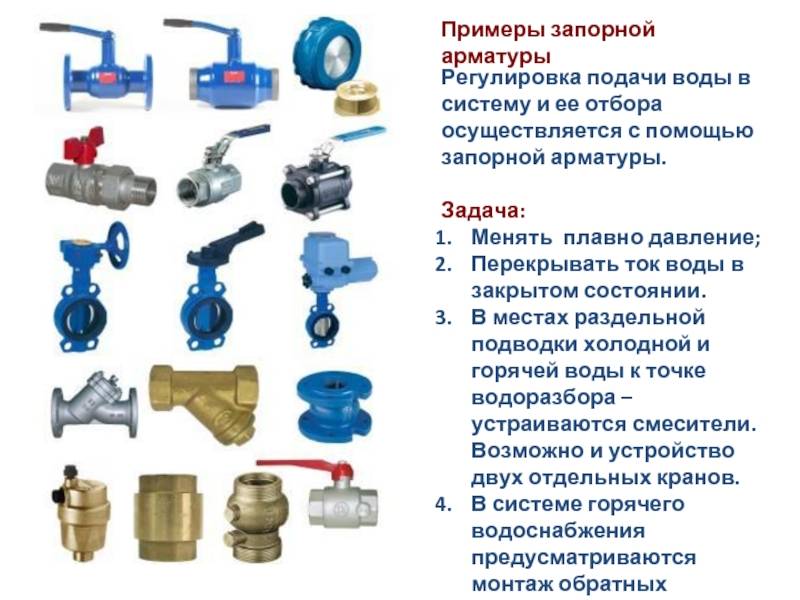

Категории трубопроводной арматуры
Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40
Разновидности
Муфты соединительные – это промежуточные звенья между двумя отрезками магистрали, которые требуется соединить. В первую очередь в таком соединении нуждаются трубопроводы различного назначения и кабели. Они могут соединяться последовательно, примыкать со стороны, разветвляться, изменять направление прокладки под различными углами. Монтаж системы нередко происходит с элементами разного диаметра или сечения. В таких случаях используются переходные конструкции, торцевые края которых имеют подходящие размеры.
Соединения предполагают варианты состыковки как временного типа, так и на постоянной основе без возможности разъединения. Там, где нет возможности или необходимости производить сварку, используют разъемное муфтовое соединение. Оно может быть резьбового типа, когда используется внутренняя или наружная нарезка. Также применяется болтовое соединение. Еще применяют хомуты, стяжки, обжимные конструкции.
Герметизация болтовых соединений разъемов с возможными утечками жидкости, пара или газа осуществляется прокладками, а для резьбы применяют паклю или другие уплотнители. По конструкции муфты бывают прямые (бочонки, сгоны), угловые, тройники и разветвления, переходные.
Монтаж различных типов муфт
При строительстве трубопроводов используют описанные ниже типы муфт.
Соединительные муфты
Простейшим вариантом для соединения двух и больше полиэтиленовых труб с равными диаметрами в протяженные линии коммуникаций являются муфты соединительные для труб ПНД. В процессе монтажа полиэтиленовую трубу вставляют в специальную пластиковую втулку и с усилием фиксируют там.
Соединительные муфты ПНД

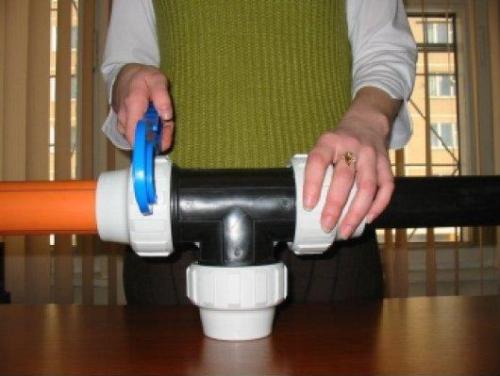

Перед тем, как вставить трубу во втулку, необходимо надеть на нее прижимную гайку и гайку-крышку.
Затем гайку-крышку прижимают, прокрутив ее впритык в сторону движения часовой стрелки. Этот соединительный элемент гарантирует поддержание в трубопроводной системе оптимальной проходимости и постоянного давления.

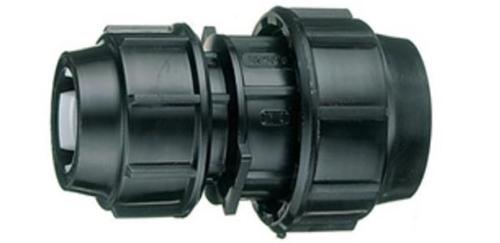

Компрессионные муфты
Для надежного соединения участков труб небольшого диаметра, содержащих повороты, разветвления или стыки, служат муфты компрессионные для ПНД труб. Кроме того, они применяются в коммуникациях, состоящих из труб разного диаметра или из разных материалов, например, ПНД и металла. По форме и виду резьбы различают следующие элементы, с помощью которых в трубопроводе крепится труба ПНД: муфта, тройник, отвод, заглушка.
Компрессионная муфта
При помощи данного соединительного элемента можно не только выполнить разветвление труб, но даже изменить их сечение.
Рассмотрим, как выполнить соединение компрессионной муфты с трубами своими руками:
- Обрезать края трубы перпендикулярно оси при помощи полосовой или циркулярной пилы.
Монтаж компрессионной муфты
- Скосить кромки, зачистить заусенцы, выровнять поверхность края трубы.
- Расположить синюю гайку муфты (предварительно открученную) за белым зажимным кольцом, которое должно быть направлено в сторону муфты.
- Вставить с усилием трубу в тело муфты, двигая зажимное кольцо до упора.
- Затянуть синюю гайку сначала вручную, затем с помощью специального инструмента.
Стальная арматура
Если требуется произвести соединение металлических (стальных) труб, применяется компрессионный или резьбовой способ. Каждый из них обладает своими особенностями.
Резьбовой тип трубной арматуры
Для изготовления резьбовых муфт используются черные или нержавеющие марки стали, но лучше всего подходит латунь и чугун, причины этого мы поясним немного ниже. Соединительная трубная арматура имеет форму цилиндра, внутри которого нарезана трубная резьба.
Резьбовые соединительные элементы
Процесс монтажа сводится к вкручиванию в муфту труб с нарезанной резьбой, способ герметизации ее мы описали ранее.
Не рекомендуется все элементы соединения делать стальными, поскольку в процессе эксплуатации они могут «прикипеть» между собой, что приведет к проблемам при ремонте. Именно поэтому для этого вида трубной арматуры лучше использовать чугун или латунь.
Компрессионное соединение
Компрессионные муфты оснащены накидными гайками и уплотнительными кольцами, которые обеспечивают необходимую герметичность соединению. К положительным сторонам данной конструкции следует отнести следующие особенности:
- нет необходимости нарезать резьбу;
- муфта может использоваться повторно;
- легкий монтаж и демонтаж, что довольно удобно для ремонта.
Муфта компрессионного типа Несмотря на то, что безрезбовые соединения отличаются невысокой механической надежностью, они нашли применение в безнапорных водопроводных системах с низким давлением .
Видео инструкция: монтаж Компрессионной муфты https://www.youtube.com/watch?v=c2QhvEbmqbc
Асбестоцементная трубная арматура
Данный вид асбестовых труб может быть соединен через муфту или раструб. В качестве соединительной арматуры используются следующие виды муфт:
- двубортные асбестоцементные;
- безнапорные хризотилцементные;
- чугунные «Жибо» (для напорных систем).
Требования к соединению данного типа регулирует ГОСТ 539-80. Поскольку технология монтажа асбестоцементных труб довольно сложная, приводить ее в рамках этой статьи не имеет смысла.

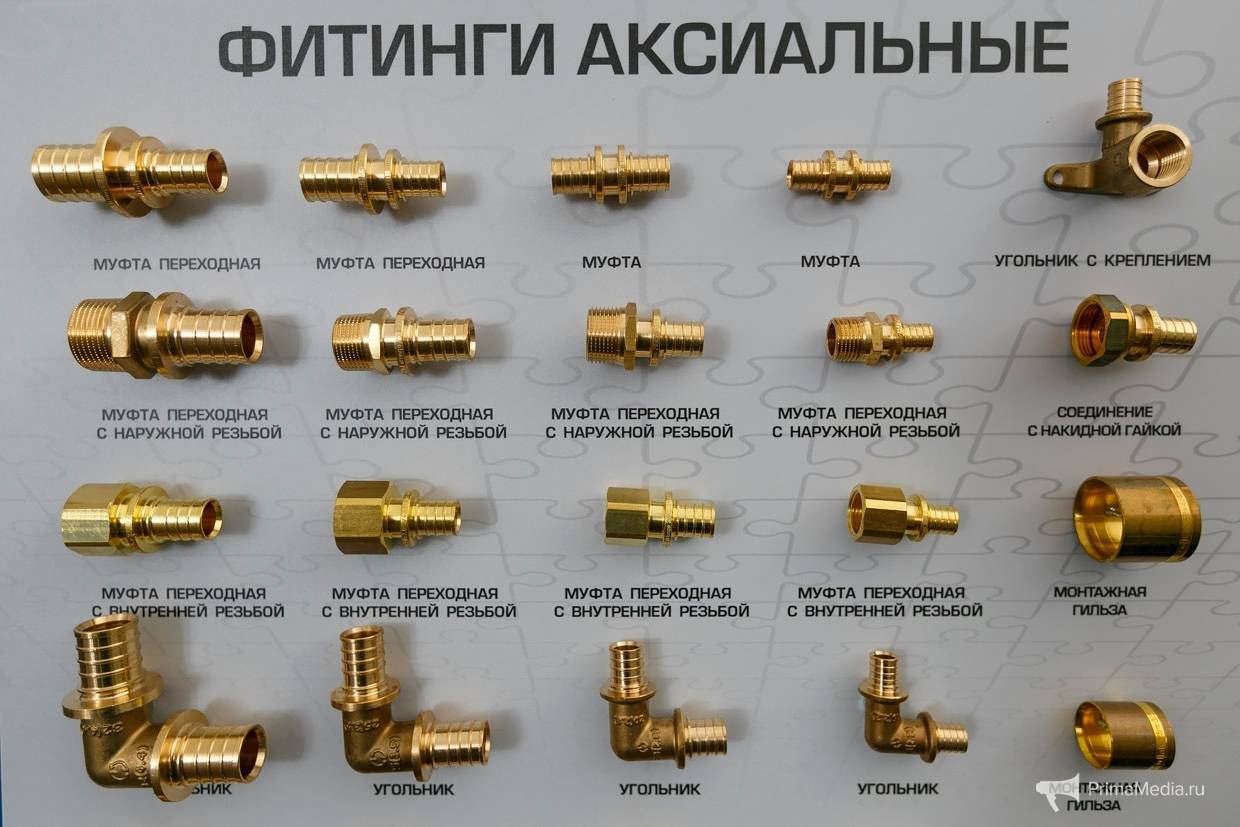

Виды фитингов
Металлопластиковая соединительная муфта
Все муфты делят на группы по материалу изготовления и по способу монтажа. В первом случае выделяют такие элементы:
- металлические: стальные, чугунные, латунные, бронзовые,
- полимерные: металлопластик, ПВХ, НПВХ, полипропилен, полиэтилен низкого давления.
Все без исключения фитинги имеют вид короткой трубы, надевающейся поверх основных частей инженерной коммуникации. В фитинг до упора вставляются два противоположных отрезка трубы. Зажатая муфта надежно их фиксирует.
Элементы делят на группы по способу монтажа:
- Резьбовые. Имеют внутреннюю резьбу с обоих концов. Соединяют фитинг с трубой методом навинчивания. Чаще используются такие элементы для металлического трубопровода.
- Обжимные. В основном применимы при устройстве водопровода из ПВХ.
- Приварные. Устанавливаются методом специальной сварки (пайки). Их чаще используют при прокладке подземных сетей из ПЭТ (полиэтиленовые коммуникации).
- Компрессионные. Монтируются без применения специального оборудования.
Преимущества электросварных муфт
Распространение фитингов подобного типа связано с присущими им значимыми достоинствами, к которым следует отнести:
- долговечность (они могут прослужить более пятидесяти лет);
- относительно невысокую стоимость (если сравнивать с соединениями, выполненными из других материалов);
- неподверженность коррозии;
- способность не утрачивать с течением времени стойкости к гидравлическим ударам и расширениям;
- многообразие конфигураций и размеров;

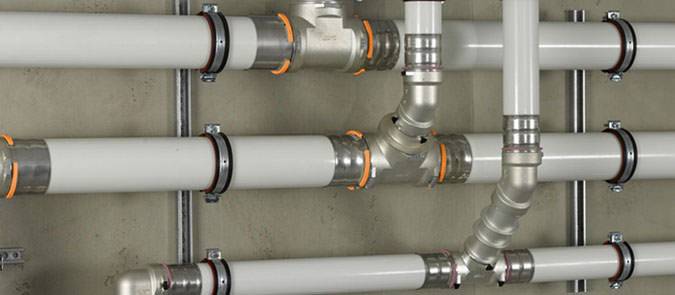

Подобные фитинги выпускаются в различных размерах и конфигурациях, что обуславливает их широчайшее применение
- возможность применения при соединении труб как разного диаметра, так и изготовленных из разных материалов (особенно при соединении металлических труб с полиэтиленовыми);
- легкость установки, не требующая профессиональных навыков;
- невероятную быстроту монтажа;
- недоступную для аналогичных соединений, выполненных из других материалов, возможность установки в самых сложных местах трассы трубопровода. Они совершенно незаменимы, когда требуется соединение на повороте, разветвлении, присоединениях арматуры.
Основные критерии выбора водопроводных муфт
Муфта-пуш
Перед покупкой соединительного элемента важно учитывать такие параметры:
Диаметр. Внутреннее сечение муфты должно полностью соответствовать наружному диаметру трубы. В противном случае фитинг либо не наденется на неё, либо будет болтаться. Ни в том, ни в другом случае о герметичности сети не может идти речи. Длина муфты. Особенно важен этот параметр при монтаже трубопровода на ограниченной площади. Фитинг может просто не войти в отведенную нишу. Материал изготовления
Важно подбирать муфту точно из того же, из чего изготовлены трубы. Таким образом обеспечивается оптимальное соответствие инженерной сети заявленным характеристикам на материал
Целевое использование конкретного участка трубопровода
Если на нем предполагается проведение дополнительных ремонтных работ или установка ответвлений, то рационально монтировать муфту резьбовую (разборную). Её в дальнейшем можно снять.
Критерии выбора муфты
При выборе электросварных соединительных фитингов следует учитывать:
- вид соединительного элемента;
- размеры фитинга;
- компанию-производителя.

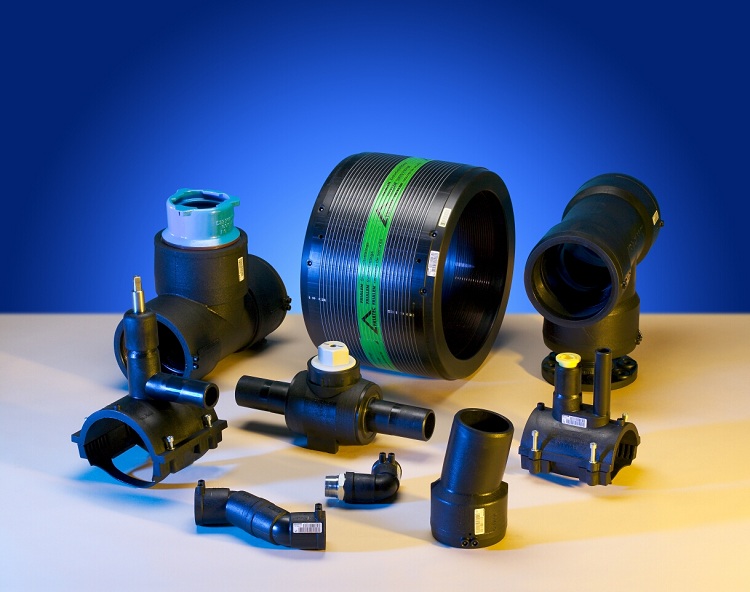

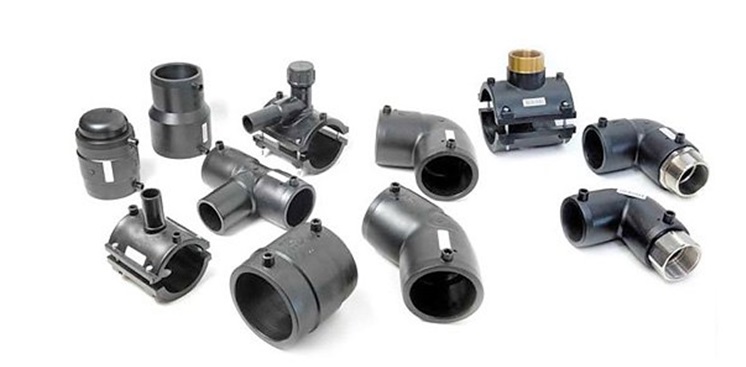

Виды электросварных фитингов
Разновидность фитинга подбирается в зависимости от особенностей соединения трубопроводной системы и в соответствии со схемой сети. Электросварные фитинги предназначаются:
- для сварки труб под разными углами;
- для соединения труб одного диаметра;
- для стяжки труб разных диаметров;
- для присоединения дополнительного отвода.
Выбор вида электросварной муфты
Разнообразие размеров

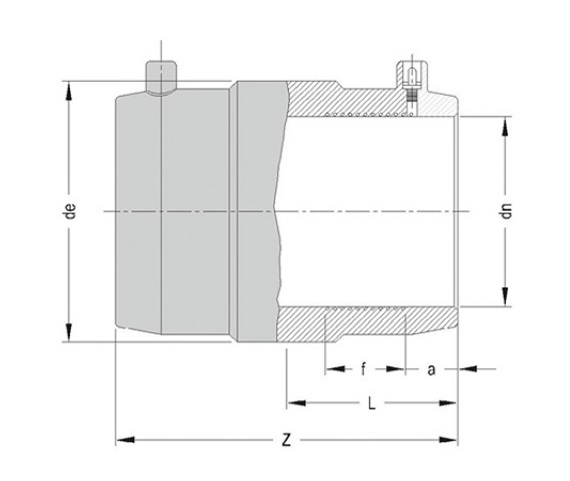

Следующий параметр – это подбор габаритных размеров соединительного элемента. Под габаритными размерами понимаются:
- внутренний диаметр (dn);
- внешний диаметр (de). ;
- длина фитинга (Z);
- длина одной составной части фитинга (L);
- расстояние до клеммы и от клеммы (f) до края муфты (а).
Основные размеры фитингов
В настоящее время выпускаются муфты диаметром от 20 мм до 400 мм. Стяжка труб будет более качественной, если технические параметры фитинга полностью соответствуют параметрам соединяемых труб.
Фирмы-изготовители
Для обеспечения качества сварного шва и применяемого фитинга рекомендуется подбирать соединительные элементы наиболее популярных производителей, к которым относятся:
- Chiorino (Италия);
- Optibelt (Германия);
- Nupigeco (Италия);
- Ammeraal Beltech (Голландия).
Продукция указанных компаний изготавливается из высококачественных материалов с соблюдением всех норм и правил, что позволяет достичь максимального качества электросварных фитингов.
Чугунная трубная арматура
Соединение чугунных труб может быть выполнено двумя различными способами:
используя муфту, на которую установлены уплотнители из резины. Монтаж такого соединения практически не отличается от сборки канализации пластикового типа;
Муфты под чугунную арматуру
применяя технологию зачеканки стыков, чертеж-схема такого соединения изображена на рисунке.
Чертеж-схема чеканки стыков чугунной трубной арматуры
Особенности монтажа по этой технологии требуют небольших пояснений к процессу:
- чтобы выполнить подобное соединение, необходимо обеспечить полный доступ к любой части устанавливаемой конструкции. Могут возникнуть проблемы, когда установка производится вплотную к стене, в этом случае понадобится выдолбить ее часть;
- чеканка стыка производится специальным уплотнителем – каболкой. Она представляет собой волокно органического происхождения, которое пропитывается маслом;
Блиц-советы по соединению и эксплуатации
- При использовании различных фитингов, желательно сильно не экономить, так как чаще всего недорогие и имеют недолгий срок службы.
- Ответственно отнеситесь к нанесению уплотнителя при резьбовом соединении, потому что большая часть протечек происходит именно из-за некачественной подмотки.
- При первом пуске системы, обязательно проверьте все соединительные места на предмет протечек.
- Соединенные разными способами трубы, необходимо обязательно покрасить, дабы избежать их ржавления.
- При монтаже водопроводной сети, установите фильтр, который позволит избежать загрязнения всей системы.
- На смонтированные элементы, постарайтесь как можно меньше делать нагрузку, не класть тяжелые вещи.
Источник
Недостатки электросварной муфты
Говоря о минусах электросварных муфт, речь ведут, скорее, об особенностях их применения, ограничениях. Электросварные соединения не могут эксплуатироваться, если:
- температурный режим выходит за рамки рабочего диапазона от 0º до 40º С. То есть, следует исключить их установку в системах горячего водоснабжения, дабы не допускать протечек;
- возникает контакт со щелочной или сильнокислой средой;
- рабочее давление превышает рекомендуемое для данного типа муфты (более 16 атм).
К недостаткам электросварной муфты относят также ее немалую стоимость. Но затраты на приобретение такого соединения компенсируются долговечностью его эксплуатации, незначительностью расходов на оплату труда приглашенного для установки специалиста (или полным их отсутствием, если устанавливать самостоятельно).

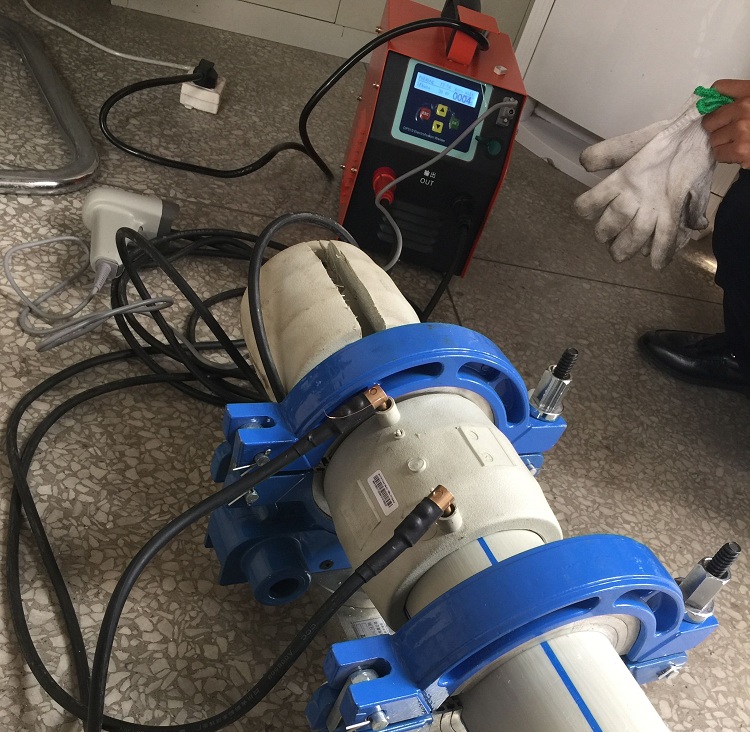

Монтируются муфты только при помощи специального сварочного аппарата, другого метода соединения данных фитингов с трубами не существует
Преимущества электросварных муфт
Распространение фитингов подобного типа связано с присущими им значимыми достоинствами, к которым следует отнести:
- долговечность (они могут прослужить более пятидесяти лет);
- относительно невысокую стоимость (если сравнивать с соединениями, выполненными из других материалов);
- неподверженность коррозии;
- способность не утрачивать с течением времени стойкости к гидравлическим ударам и расширениям;
- многообразие конфигураций и размеров;
Подобные фитинги выпускаются в различных размерах и конфигурациях, что обуславливает их широчайшее применение
- возможность применения при соединении труб как разного диаметра, так и изготовленных из разных материалов (особенно при соединении металлических труб с полиэтиленовыми);
- легкость установки, не требующая профессиональных навыков;
- невероятную быстроту монтажа;
- недоступную для аналогичных соединений, выполненных из других материалов, возможность установки в самых сложных местах трассы трубопровода. Они совершенно незаменимы, когда требуется соединение на повороте, разветвлении, присоединениях арматуры.
С какой силой затягивать
Насколько мне известно, в ГОСТ-ах не прописан момент затяжки трубной резьбы в Нм. Поэтому
тут можно ориентироваться на документацию производителя сантехнических деталей. Вот указания одного из производителей латунных резьбовых фитингов:
В наших реалиях попадается много некачественных деталей, которые могут давать трещину даже от незначительных напряжений. Поэтому самым лучшим выходом
будет использование качественных фитингов.
Однако далеко не всегда получается работать с надежными деталями, поэтому сомнительные узлы лучше затягивать чуть сильнее, чем голой рукой. Хорошо собранное
соединение на льне будет держать давление, даже если сделать затяжку от руки. Тут главная проблема в том, чтобы узел не раскрутился в будущем от механического
воздействия. Поэтому в тех узлах, где теоретически не исключено раскручивание, следует использовать контргайки. Контргайкой можно хорошо затянуть узел, при этом на
внутреннюю резьбу детали не будет воздействовать напряжение изнутри.
На “глазок” оптимальным можно считать затяг чуть сильнее, чем если бы детали затягивались голыми руками.
А вообще нужно учиться чувствовать материал…
После закручивания, вылезшая паста удаляется пальцем. Получается аккуратное соединение, без торчащих во
все стороны льняных волокон. Вот и вся наука!
В заключение хочется сказать: на самом деле работать льном довольно просто, нужна лишь небольшая практика и терпение. Ну и не бояться ошибок —
а кто их не совершает?!
<?php echo rating_bar(’63id’,5); ?>
Особенности монтажа муфт для различных видов труб
Для монтажа большинства муфт не требуется специальный инструмент, достаточно одного или двух разводных ключей, для герметизации стыков в металлических изделиях понадобится льняная пакля или сантехническая нить, фум-лента для пластиковой резьбы. Для скрепления полипропиленовых труб или установки пресс-фитингов потребуются специальный инструмент и некоторые навыки, если работы производить своими руками, проще взять необходимое оборудование в прокате строительного инструмента.
Рис. 12 Установка пластиковых труб канализации
Муфтовое компрессионное соединение
Обжимные компрессионные муфты является разборными соединениями, для их монтажа не требуется специализированный инструмент (за исключением двух гаечных ключей), процесс стыковки с металлопластиковой трубой включает следующие операции:
- Готовят торец трубы к установке муфтового фитинга, для этого обрезают его под углом 90 градусов к оси ножницами и вставляют внутрь калибратор, поворачивая который слегка расширяют посадочное гнездо.
- Надевают на трубу гайку и кольцо с прорезью, вставляют внутрь ее штуцер корпуса фитинга, придвигают кольцо с зажимной гайкой к торцу корпуса.
- Одним гаечным ключом удерживают корпус фитинга, другим прикручивают зажимную гайку.
Основные критерии выбора водопроводных муфт

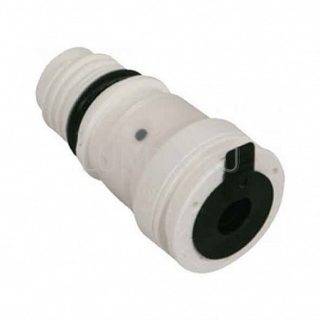

Муфта-пуш
Перед покупкой соединительного элемента важно учитывать такие параметры:
Диаметр. Внутреннее сечение муфты должно полностью соответствовать наружному диаметру трубы. В противном случае фитинг либо не наденется на неё, либо будет болтаться. Ни в том, ни в другом случае о герметичности сети не может идти речи.
Длина муфты. Особенно важен этот параметр при монтаже трубопровода на ограниченной площади. Фитинг может просто не войти в отведенную нишу.
Материал изготовления
Важно подбирать муфту точно из того же, из чего изготовлены трубы. Таким образом обеспечивается оптимальное соответствие инженерной сети заявленным характеристикам на материал.
Целевое использование конкретного участка трубопровода
Если на нем предполагается проведение дополнительных ремонтных работ или установка ответвлений, то рационально монтировать муфту резьбовую (разборную). Её в дальнейшем можно снять.
Принципы монтажа муфт в зависимости от типа соединения
Присоединение резьбовой трубы
У каждого типа фурнитуры своя методика монтажа
Важно это строго соблюдать, иначе пострадает герметичность трубопровода
Резьбовые соединения устанавливаются следующим образом:
- Вода в стояке закрыта, чтобы избежать аварии.
- Труба разрезается в намеченном месте строго перпендикулярно ее оси. Если этим пренебречь, концы трубки могут не сойтись дальше в гильзу.
- На каждую часть разобранной трубки нарезается резьба.
- Затем мастер ставит стопорные гайки с двух сторон. С их помощью связь станет более тесной.
- Оба конца трубы вкручиваются в стык с двух сторон.
- Последний шаг – затянуть гайки. Их необходимо плотно прижать к стенкам стыка.
Сварка применяется при установке фитинга из ПП. Муфта для подключения полипропиленовых водопроводных труб устанавливается следующим образом:
- Трубка разрезается пополам в предполагаемом положении.
- Края размазаны внутри и снаружи.
- Специальный паяльник с насадками нагревается до нужной температуры.
- Мастер вставляет втулку и отрезок трубки в соответствующие разъемы. Здесь полимер размягчается при воздействии высоких температур.
- Через 10-12 секунд можно вставить кусок трубки в гильзу и направить ее до упора.
- Охлажденный полипропилен образует плотное и прочное соединение.
Присоединение клеящейся трубы ПВХ
При установке фурнитуры ПВХ применяется склейка. В отличие от воздействия на полимер высоких температур здесь используется специальный клей. Его агрессивный состав немного смягчает поливинилхлорид, в результате чего материал прилипает. Работы выполняются в следующей последовательности:
- Водопроводная труба перерезается в намеченном месте.
- Один конец вставляется в гильзу и карандашом отмечается точка остановки.
- Отрезок вытаскивают и промазывают специальным клеем по его поверхности до намеченной линии.
- Подготовленную трубку вставляют в фитинг и поворачивают на четверть оборота для хорошего распределения клея.
- Уже через 1-3 минуты второй отрезок трубы ПВХ можно присоединить аналогично к стыку.
Сварка встроенными нагревателями
Электросварка: используйте специальные фитинги из ПНД со встроенными спиралями. Процесс установки выглядит так:
- На подготовленные части сетки надевается клатч.
- К аппарату подключен аппарат, который питается от электричества и подает его на спирали.
- В результате этого эффекта последний нагревается и плавит HDPE. Элементы трубопровода сварные.
Монтаж компрессионной втулки осуществляется в следующей последовательности:
- Подготовьте два конца трубки, очистив их от грязи и заусенцев.
- На трубу вставляются все элементы компрессионного фитинга: зажимное кольцо, гайка и т.д.
- Подготовленный участок водопровода вставляется в патрубок стыка или ставится на штуцер.
- Цанговое кольцо входит и гайка затягивается.
Обжим: техник подготавливает два конца трубки и вставляет их в фитинг. Стык рукава опрессовывается специальным приспособлением. Гарантирует герметичность муфты с трубой.
Какой бы вид сантехнической арматуры вы ни выбрали, важно соединять все детали неторопливо и последовательно. От этого зависит прочность соединения и герметичность системы в целом. Нарушение технологии монтажа может спровоцировать аварийную ситуацию в стояке
Нарушение технологии монтажа может спровоцировать аварийную ситуацию в стояке.
Источник – https://strojdvor.ru/vodosnabzhenie/mufta-vodoprovodnaa/
Что из себя представляет трубная соединительная муфта
Все муфтовые фитинги и переходники рассчитаны на фиксацию внешней поверхности, внутри обычно располагаются опорные штуцера, к которым прижимают внутреннюю трубную оболочку. В зависимости от материала труб, для их состыковки используются различные типы муфт:
- стальные изделия — соединяют резьбовыми фитингами,
- полипропиленовые — методом пайки,
- металлопластик (сшитый полиэтилен) и полиэтилен низкого давления — стыкуют компрессионной арматурой.
В строительной области при подземной протяжке полиэтиленовых коммуникаций для получения высокопрочного и надежного стыка торцы соединяют электросварными муфтами.
Последним прорывом в технологии явилось создание пуш-фитингов, которые являются альтернативой компрессионных обжимных типов. Следует отметить, что такое сопряжение отличаются простотой монтажа — труба неразъемно соединяется со штуцером вставкой в фитинг до щелчка, по времени этот процесс занимает 1 — 2 сек.
Изготовление электросварной муфты
Электросварную муфту изготавливают, используя такой метод, как инжекционное литье под высоким давлением. Процесс производства занимает совсем немного времени, но требует предварительной подготовки форм, чтобы отлить муфты определенной конфигурации и размера. Раздаточный модуль заполняется необходимым количеством расплавленного полимера. Форсунка под давлением впрыскивает расплавленную массу в подготовленную форму. Остывшая полимерная масса принимает заданные размеры и конфигурацию, превращается в готовое соединение для трубопроводов.
Изготовленную таким образом муфту помещают в полиэтиленовую упаковку, дополненную штрих-кодом. Его могут вложить в пакет в виде отдельной карточки или наклейки, закрепленной непосредственно на муфте. Штрих-кодом фиксируется важная информация о параметрах сварки для специального аппарата электромуфтовой сварки, задающая программу его работы.
Виды фитингов
Армированный пластиковый шарнир
Все стыки разделены на группы по материалу изготовления и способу монтажа. В первом случае выделяют следующие элементы:
- металл: сталь, чугун, латунь, бронза;
- полимер: металлопластик, ПВХ, НПВХ, полипропилен, полиэтилен низкого давления.
Вся без исключения арматура имеет форму короткой трубы, которая применяется к основным участкам инженерных коммуникаций. Два противоположных участка трубы вставляются в фитинг до упора. Затянутый рукав плотно их фиксирует.
Элементы разделены на группы по способу установки:
- Резьбовой. У них есть внутренняя резьба на обоих концах. Присоедините фитинг к трубе методом навинчивания. Такие элементы чаще всего используются для металлического трубопровода.
- Обжим. В основном применяется для труб из ПВХ.
- Сварной. Устанавливается специальной сваркой (сваркой). Чаще всего их применяют при прокладке подземных ПЭТ-сетей (полиэтиленовые коммуникации).
- Сжатие. Их монтируют без использования специального оборудования.
Муфты для медных труб
Соединительные элементы для трубопроводов из медного материала отличаются показателям надёжности. Один из самых надёжных и долговечных типов соединений. Помимо этого, он является достаточно престижным вариантом и соответственно это отражается на его цене.
Для медных труб чаще всего используются муфты из того же материала
Фитинги из медных материалов стоят дороже, чем другие соединительные детали. Различают такие типы муфт для медных труб:
- резьбовые фитинги;
- компрессионные;
- капиллярные
- пресс-фитинги.
Очень важно помнить, что в соединениях частей трубопроводов из меди нужно всегда использовать фитинги из такого же материала. Это является необходимым правилом
В таком случае медный трубопровод прослужит долго и без выхода из строя его элементов. Муфты из других материалов используются только в случае необходимости, например, для временного трубопровода.
Плюсы использования полиэтиленовых муфт
Отличные эксплуатационные качества и технические характеристики, которые демонстрирует муфта на трубу ПНД, по большей части, обусловлены свойствами полиэтилена низкого давления, из которого она изготовлена. Перечислим их:
- Экологичность. Уникальное свойство полиэтилена проявлять стойкость к агрессивному воздействию различных повреждающих веществ.
- Тепло- и морозостойкость. Аналогично изделиям из ПВХ, муфты ПНД устойчивы к скачкам температуры. Они отлично переносят как морозы до -20 °С, так и жару вплоть до +50 °С. Это обеспечивает удобство установки и эксплуатации трубопровода.
- Низкая цена. Соотношение низкой цены и высокого качества – существенное преимущество, особенно при необходимости установки коммуникаций большой протяженности.
- Простота монтажа. Установка такого соединения не требует ни специальных навыков и инструментов, ни большого количества времени. В случае возникновения аварии либо при текущем ремонте замена муфты происходит быстро и без особых усилий.
- Долговечность. При соблюдении условий эксплуатации срок службы данных изделий достигает нескольких десятилетий.
- Надежность. Свойства полиэтилена обеспечивают максимальную устойчивость трубопроводов к механическим деформациям.
Основные критерии выбора водопроводных муфт
Муфта-пуш
Перед покупкой соединительного элемента важно учитывать такие параметры:
Диаметр. Внутреннее сечение муфты должно полностью соответствовать наружному диаметру трубы. В противном случае фитинг либо не наденется на неё, либо будет болтаться. Ни в том, ни в другом случае о герметичности сети не может идти речи. Длина муфты. Особенно важен этот параметр при монтаже трубопровода на ограниченной площади. Фитинг может просто не войти в отведенную нишу. Материал изготовления
Важно подбирать муфту точно из того же, из чего изготовлены трубы. Таким образом обеспечивается оптимальное соответствие инженерной сети заявленным характеристикам на материал
Целевое использование конкретного участка трубопровода. Если на нем предполагается проведение дополнительных ремонтных работ или установка ответвлений, то рационально монтировать муфту резьбовую (разборную). Её в дальнейшем можно снять.

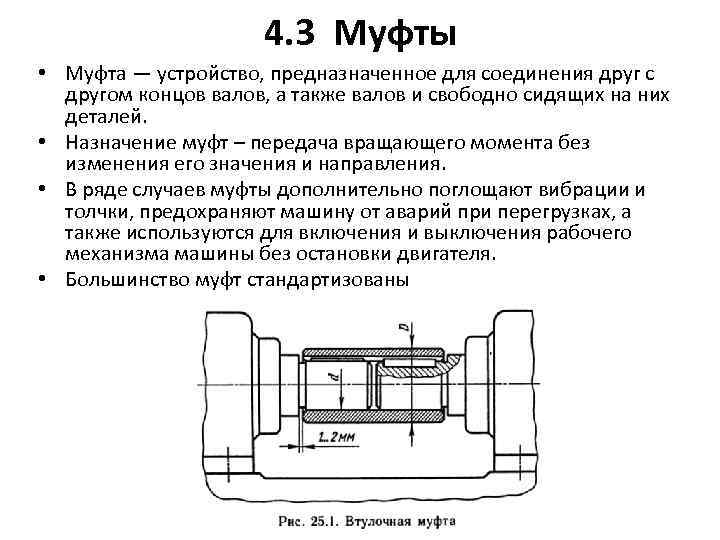

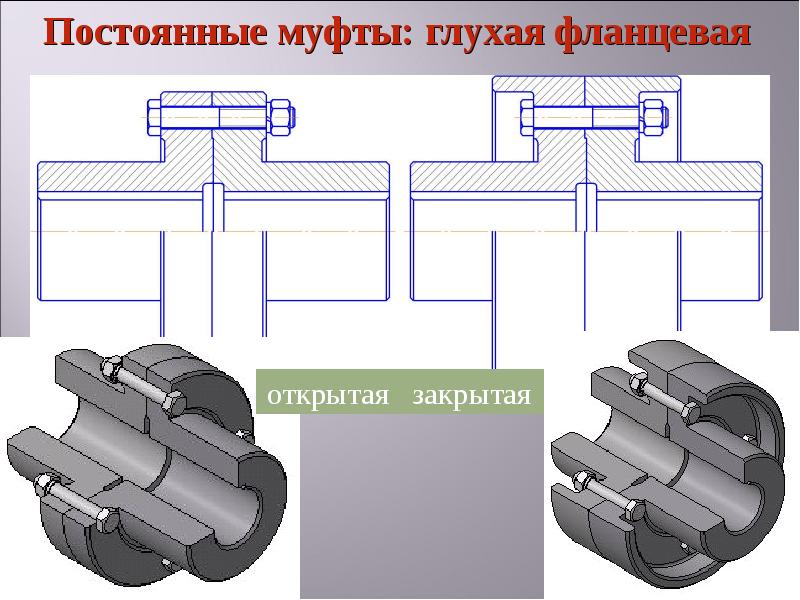

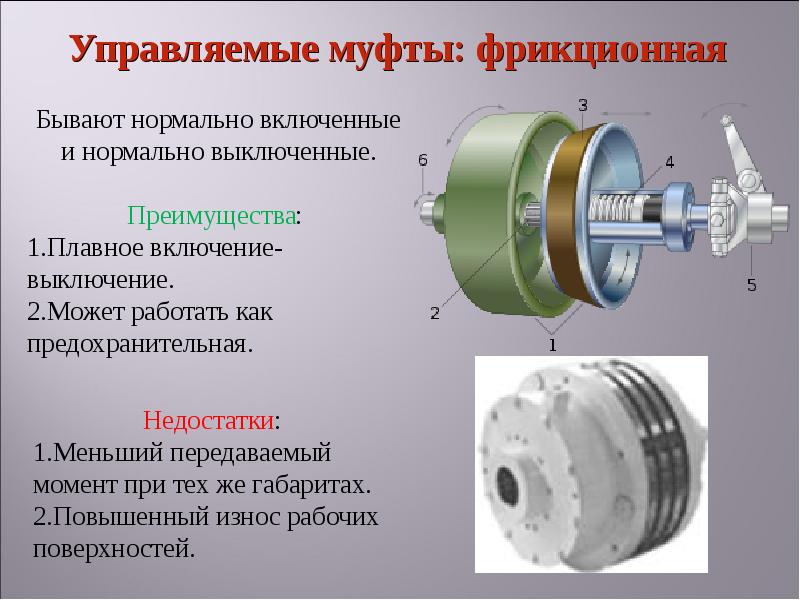

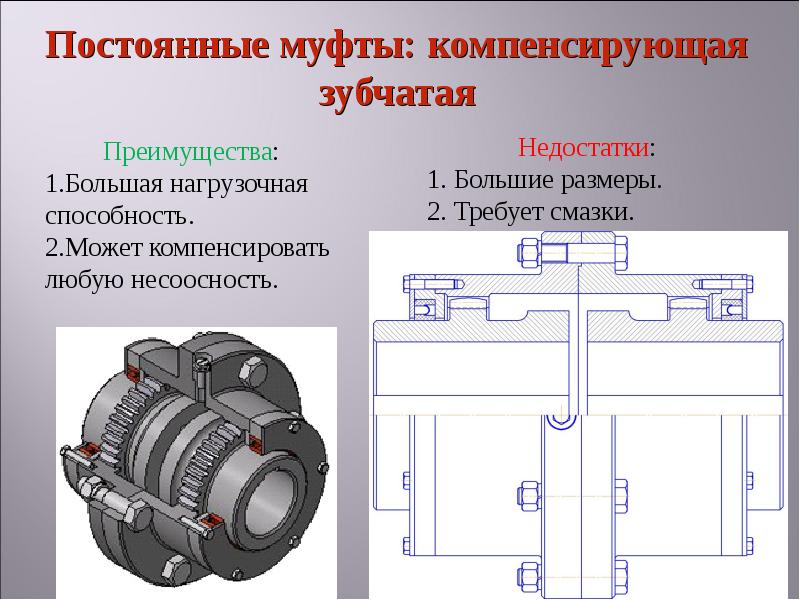

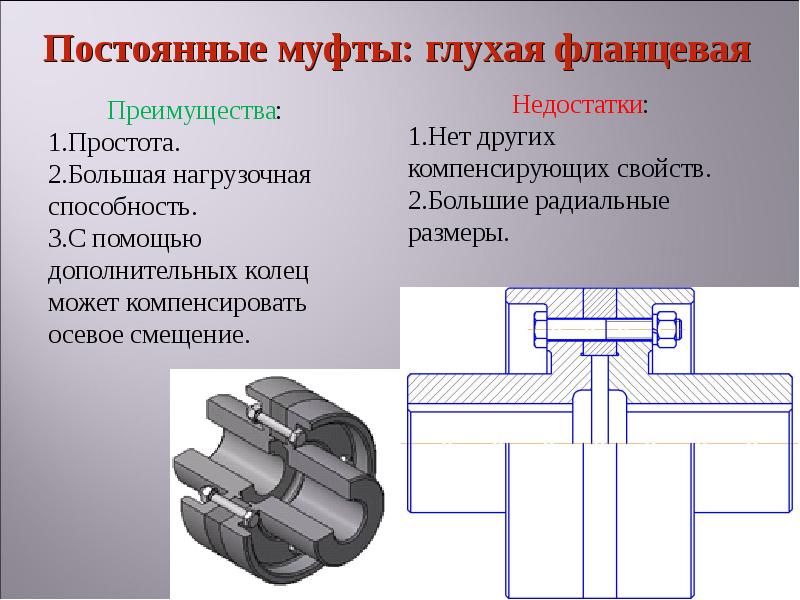

Монтаж фрикцонных муфт на тихоходный вал выходного редуктора
Часто установка изделия проводится на редуктор для его соединения с электрическим двигателем. Это можно связать с тем, что редуктор может заклинивать, это приводит к перегреву двигателя. Фрикционная муфта исключает вероятность возникновения подобной проблемы. Среди особенностей монтажа отметим:
- Нельзя прикладывать ударную нагрузку, так как она может повредить само изделие.
- Для упрощения захода обоймы может применяться смазка.
- Нарушение правил монтажа может стать причиной повреждения основной части.
Самостоятельный монтаж должен проводиться исключительно с учетом рекомендаций, так как даже несущественный дефект становится причиной уменьшения эксплуатационного срока.
В продаже встречается просто огромное количество различных деталей, за счет чего не возникает существенных проблем при выборе. Основными критериями можно назвать тип применяемого материала при изготовлении, а также диаметральный размер
При выборе уделяется внимание тому, каким образом может проходить смещение соединяемых элементов
