Плюсы
У труб ПНД имеются определенные достоинства. К числу основных можно отнести следующие:
- продолжительный период эксплуатации. Качественная продукция может использоваться в течение 40 лет, при этом во время срока эксплуатации снижения характеристик не происходит;
- устойчивость к ржавчине и химическому воздействию. Водопроводные трубы ПНД укладываются с дополнительной защитой для обеспечения их длительной эксплуатации;
- по сравнению с металлическими трубами изделия из ПНД обладают более низкой стоимостью, что и делает их привлекательными для потребителей;
- в процессе эксплуатации на стенках этих изделий не образуется ил, накипь. Обеспечивается это благодаря гладкой поверхности, которую имеют стенки труб;
- для этих трубных изделий характерны низкие показатели теплопередачи. На их внешней поверхности не образуется конденсата;
- при замерзании жидкости внутри трубы её разрыв исключён. Единственным неприятным последствием может стать лишь увеличение диаметра изделия на 5–7%. Когда жидкость оттает, оно вернется в свое первоначальное состояние;
- удобство при выполнении транспортировки и монтажа. Это положительное качество труб ПНД обеспечивается по причине их легкого веса. В этом плане они превосходят традиционные изделия из стали в 6 раз;
- простота монтажа. Соединение труб из ПНД представляет собой довольно простую задачу, поскольку:
- процесс протекает быстро;
- обеспечивается высокая надежность;
- устройство соединения не требует больших затрат времени и денежных средств.
Марки стали и допуски
Выше была приведена классификация, которая достаточно неполная. Ее можно продолжать практически бесконечно. Такой огромный сортамент обусловлен большим количеством сфер применения стальных труб.
Среди прочих классификаций различают и еще одну – по диаметру. Естественно, что для разных целей используют более тонкие или более толстые трубы. Сегодня промышленность выпускает стальные изделия с диаметром от 17 до 114 мм. При этом нормальной погрешностью считаются следующие показатели:
- Для изделий с диаметрами от 17 мм до 48 нормальной погрешностью (допуском) можно считать 0,4-0,5 мм;
- Для материалов же с диаметрами от 60 до 114 мм нормальной погрешностью считается величина в 0,8-1% от диаметра.
По стенке данный показатель равен 15%.
Водогазопроводные трубы различного диаметра
Надо сказать и то, что эти допуски характерны только для стали следующих марок:
- 0,8пс и 0,8кп;
- 10;
- 15, 15пс, 15кп;
- 20, 20пс, 20кп;
- Ст1пс;
- Ст2пс;
- Ст3пс и Ст3кп.

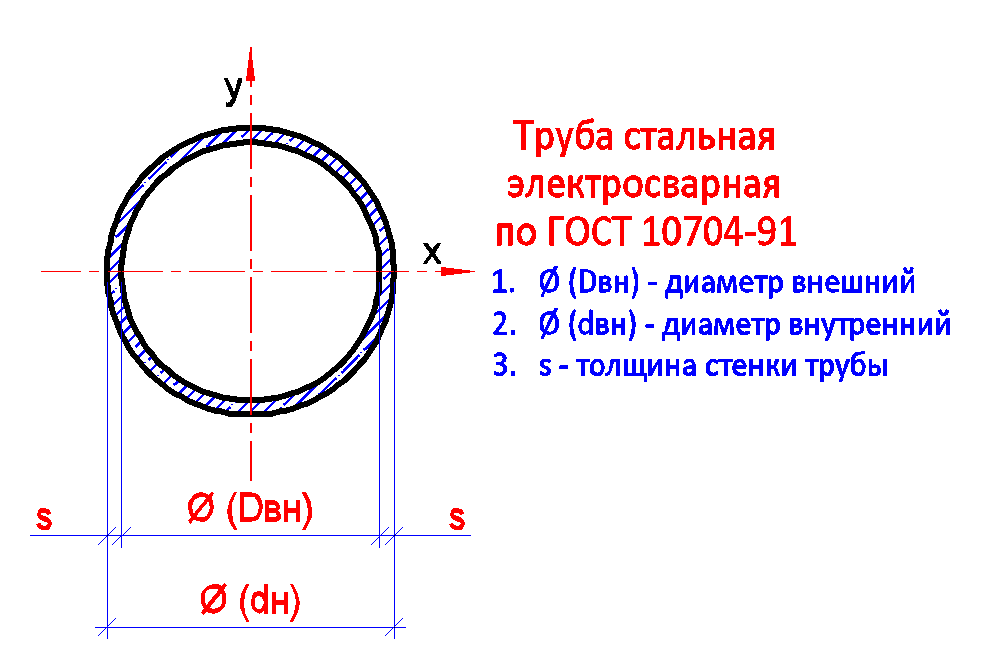

Сортамент трубы стальной электросварной диаметром 32х2,2(мм)
| № п/п | Параметр | Ед. Изм | Описание параметра | Значение |
| 1 | D | мм | Наружный диаметр трубы | 32 |
| 2 | dвн. | мм | Внутрениий диаметр трубы | 27,6 |
| 3 | s | мм | Толщина стенки | 2,2 |
| 4 | F(см²) | см² | Площадь поперечного сечения | 2,06 |
| 5 | M (кг/м) | кг/м | Номинальная масса 1 м трубы | 1,62 |
| 6 | Ix,y | см⁴ | Момент инерции | 2,298751 |
| 7 | Wx,y | см³ | Момент сопротивления | 1,436719 |
| 8 | iix,y | п.м/т | Радиус инерции | 1,056456 |
| 9 | Ip | см⁴ | Полярный момент инерции | 4,597502 |
| 10 | Wp | см³ | Полярный момент сопротивления | 2,873439 |
| 11 | U(см) | см | Периметр трубы | 10,0531 |
| 12 | Føвн. (мм²) | мм² | Внутренняя площадь трубы | 598,2849 |
| 13 | Føвн. (см²) | см² | Внутренняя площадь трубы | 5,982849 |
| 14 | Fødвн. (м²) | м² | Внутренняя площадь трубы | 0,000598 |
| 15 | P (max) на ось | т | Осевая нагрузка | 3,3 |
| 16 | V | м³ | Объем трубы на 1 пог.м | 0,00059828 |
Некоторые технические требования
Все стальные водогазопроводные материалы изготавливаются по техническим стандартам и имеют гост 3262-75, как уже было отмечено ранее. Производство осуществляется из видов сталей (гост 380 и гост 1050) без нормирования химического состава и всех механических качеств.
В случае необходимости на заводе-изготовителе на концах труб могут быть сняты фаски под углом в 40 градусов. При такой работе оставляется торцевое кольцо, ширина которого лежит в диапазоне от 1 до 3 мм.
Надо сказать, что фаски снимаются с изделий, толщина стенок которых больше 5 мм.
Кроме того, по требованию заказчика на оба торца может быть нанесена резьба. Условием является условный проход, который не должен быть меньше 1 см.
Кроме всего прочего, отдельные водогазопроводные элементы могут быть укомплектованы муфтами (гост 8944,8954,8965 или 8966). При этом каждая водогазопроводная стальная труба должна быть укомплектована одной муфтой.
На поверхности изделий не допускается наличие трещин, вздутий и закатов. На торцах не должно быть расслоений, сколов и задиров.
Допускается наличие следующих дефектов:
- Риски;
- Отдельные вмятины;
- Следы зачистки;
- Слой окалины, который не препятствует осмотру;
- Некоторые дефекты производства, но только в том случае, если они не снижают толщину стенки к минимальному значению в отдельных местах.
Ниже представлена таблица соответствия некоторых параметров водогазопроводных изделий.
Как определить диаметр
Чтобы выбрать правильные параметры труб в водопроводе, надо рассчитать пропускные способности оборудования. При постоянном напоре и маленьком сечении давление в системе будет высоким. Эксплуатация на пределе возможностей снижает надежность элементов, что приведет к аварии.
Внутри дома
Для водопровода используют трубы, диаметр которых варьируется от 16 до 100 мм. Из-за низкого запаса прочности модели с показателем от 63 мм и выше для загородного дома применяют редко. Конструкции не выдерживают давления проходящей жидкости, что провоцирует появление трещин на поверхности.
Для работы с бытовыми приборами устанавливают трубы, диаметр которых от 16 до 32 мм. Для техники рекомендуют ставить элементы с сечением в 25 мм, для душа, умывальников и ванных – 32 мм. При обустройстве внутренней канализации отдают предпочтение моделям с параметрами в 50 мм. Для сливов из стиральной или посудомоечной машины достаточно 40 мм.
Пропускная способность труб зависит от количества водозаборных точек и расхода жидкости внутри коттеджа. Через кран в мойке проходит до 5 л в минуту. При прохождении 25-30 л достаточно сечения в 25 мм. В строении с 10 смесителями показатель увеличивается до 50 л/мин, поэтому подойдет диаметр в 32 мм.
Душевая стойка Ravak DS 092.00 X07P642
32 240 ₽
Посмотреть
Смеситель для умывальника Ravak 10° TD 013.00 170 мм с донным клапаном X070061
9 040 ₽
Посмотреть
Смеситель для умывальника Ravak Neo NO 011.00 с донным клапаном X070016
8 080 ₽
Посмотреть
Смеситель для умывальника Ravak 10° Free -TD F 015.00 X070130
12 800 ₽
Посмотреть
Смеситель для ванны Ravak WF 025.00 врезной X070060
26 080 ₽
Посмотреть
Смеситель скрытого монтажа Ravak Classic CL 066.00 без переключателя для R-box X070089
6 640 ₽
Посмотреть
Смеситель для умывальника без донного клапана FL 014.20 X070173
8 960 ₽
Посмотреть
Смеситель врезной каскадный для ванн PU 026.20 X070186
29 440 ₽
Посмотреть
Смеситель для биде FL 055.20 X070178
10 720 ₽
Посмотреть
Держатель для душа Ravak 706.20 с выводом для воды X07P572
4 400 ₽
Посмотреть
Все предложения
Как выбрать диаметр для коттеджаИсточник oboiman.ru
На параметры труб влияет не только количество заборных точек, но и этажность. Если на первом ярусе расположен один санузел и умывальник, то в разводке используют сечение в 20 мм. При увеличении нагрузки до двух туалетов в здании уместно установить стояк на 25 мм, от которого идут отрезки по 20 мм.
В двух- и трехэтажном загородном коттедже монтируют основную трубу с диаметром в 32 мм. От главного элемента пускают боковую разводку с 20 мм. Если в частном доме количество уровней больше 4, то параметры стояка варьируются в пределах 40-50 мм. Точный параметр зависит от числа заборных точек и приборов.
Вне коттеджа
Жидкость к дому от центрального водопровода или от скважины поступает по трубам, внутренний параметр которых 32 мм. При уменьшении характеристик снижается пропускная способность. Если в коттедже будет много точек забора, то на все устройства давления может не хватить. Модели с увеличенным диаметром при магистральной врезке запрещены.
В частном доме с индивидуальным водоснабжением жидкость из скважины поставляют при помощи электрического насоса. Вода к оборудованию поступает через трубы низкого давления. Выходные детали техники работают с диаметрами 25 и 32 мм. Запрещено использовать компоненты, характеристики которых шире, чем у прибора.
Скважинный насос Ресанта НС-55/80 ПРОФ
14 690 ₽
Посмотреть
Скважинный насос Ресанта НС-55/50 ПРОФ
11 790 ₽
Посмотреть
Скважинный насос ВИХРЬ СН-55
12 590 ₽
Посмотреть
Скважинный насос ВИХРЬ СН-100В
8 990 ₽
Посмотреть
Скважинный насос ВИХРЬ СН-135
16 890 ₽
Посмотреть
Скважинный насос ВИХРЬ СН-60
11 790 ₽
Посмотреть
Скважинный насос ВИХРЬ СН-100
14 190 ₽
Посмотреть
Скважинный насос ВИХРЬ СН-50Н
10 090 ₽
Посмотреть
Скважинный насос ВИХРЬ СН-50
10 190 ₽
Посмотреть
BSA ручной скважинный насос
6 647 ₽
Посмотреть
Все предложения
На что влияет внутренний диаметр труб ПНД?
В первую очередь, внутренний диаметр труб ПНД влияет на пропускную способность. Другими словами, чем он больше, тем больший объём жидкости может единовременно пройти по трубе. Так, несмотря на то, что ванна вмещает 100-250 литров воды, за счет небольшого сливного отверстия можно использовать трубы внутренним диаметром около 32 — 50 мм.
А вот унитаз имеет широкое сливное отверстие, в которое попадает большое количество воды. Поэтому к нему желательно подводить трубы с внутренним диаметром до 11 см. Внутренний диаметр труб больше 11 см оправдан для организации вывода канализации из здания.
Стоит обратить внимание на то, что в трубах в любом случае находятся воздушные массы, которые при недостаточном размере диаметра трубы могут причинить ряд неудобств. Это и неправильное перемещение сточных вод, и постоянный неприятный запах
Если же трубы ПНД используются для прокладывания кабеля, внутренний диаметр рассчитывается исходя из количества и толщины кабелей, которые будут в него помещать.
Правила монтажных работ
Перед началом монтажа напорного водопровода из полиэтиленовых труб подготавливают проект прокладки будущей сети, проводят расчеты. Пренебрегать этими действиями нельзя, иначе велик риск, что водопровод придется переделывать. Чтобы этого не произошло, придерживайтесь следующих правил:
- Глубина траншеи зависит от промерзания грунта. Рассчитывают ее по формуле из нормативного сборника СНиП 2.02.01-82. Яму в земле роют на 0,5 м ниже глубины промерзания.
- Водопроводную сеть собирают на поверхности земли, наполняют водой под давлением, то есть делают опрессовку, чтобы исключить подтекание на стыках.
3 Несколько слов о выборе труб для водопровода
Размеры трубных водопроводных элементов (в частности, величину их сечения) подбирают по стандартным табличкам, которые несложно найти в интернете. При помощи таких таблиц нужный диаметр выберет даже человек весьма далекий от премудростей монтажа водопровода. Вам нужно будет узнать, какой напор воды в сети (под этим параметром понимают пропускную способность водопроводной системы) и на основании этого значения подобрать требуемое сечение трубы.
Подбор требуемого сечения водопроводной трубы
Конечно, профессиональные водопроводчики учитывают и многие другие характеристики сети, например, общую протяженность, число поворотов и стыков труб. Но при прокладке водопровода в обычной квартире или частном доме все это будет лишним. Как правило, при монтаже бытовых систем используются трубы таких диаметров:
- 1 и 3/4” (в метрической системе – 25 и 20 мм) – для стояков;
- 3/8 и 1/2” (15 и 10 мм) – для подвода воды к сантехоборудованию.
Схема разводки
Выбор параметров труб зависит от типа водопроводной сети. При последовательном (тройниковом) соединении все точки водозабора устанавливают один за другим. Из-за небольшого количества узловых деталей метод позволяет экономить расходы на материалы.
При одновременном включении из-за слабого давления к удаленному компоненту будет поступать мало жидкости. Чтобы нейтрализовать проблему, нужно правильно подобрать диаметр трубы. Рекомендуют брать элементы, параметры которых меньше магистральной системы на шаг. Прием помогает повысить напор в отводных конструкциях.
Тройниковая разводка трубИсточник posudachimodache.ru
Коллекторная схема разводки позволяет параллельно подключить к источнику или магистрали несколько водозаборных точек. Для каждого прибора собирают индивидуальную линию с вентилем. Давление остается стабильным при одновременной эксплуатации.
При выборе диаметра труб отталкиваются от длины деталей и особенностей магистрали. Монтаж коллекторной схемы расходует больше материалов. Пропускная способность правильно разработанного водопровода не подчиняется количеству изгибов и подключенных приборов.
Коллекторная схема разводки Источник myosu.ru
Нюансы монтажа подземного трубопровода
Методом неразъемного стыкования обычно монтируется трубопровод, по которому носитель подается под давлением. Стыкование фрагментов при этом может производиться при помощи сварки механического типа или посредством электрогидравлической установки.
Магистрали для безнапорных систем (например, канализацию), как правило, делают разборными. Также метод разборного соединения посредством фитингов (муфтами, фланцами, обжимными цангами) практикуется на участках, где планируется изменение конфигурации трубопровода в процессе эксплуатации. Такой вариант соединения фрагментов коммуникационных сетей является наиболее популярным, так как позволяет в кратчайшие сроки реализовать проект коммуникаций при небольших затратах.
Для обустройства систем подачи жидкости и газа в земле лучше выбирать сварной способ соединения, который обеспечит надежную и герметичную состыковку отрезков труб. Выполняется такой монтаж специальным оборудованием одним из способов, которые требуют знания технологии процедуры:
- Стыкование сплавлением торцов. Сварка встык может быть проведена после сборки и надежной фиксации всего узла. Спайка труб происходит за счет нагрева краев, вследствие чего получается крепкая, герметичная, монолитная конструкция.
- Соединение электросварными муфтами производится поэтапно. Сначала подготавливаются фрагменты труб – зачищаются их торцы, которые впоследствии вставляются в установку с нагревательным элементом внутри. Путем нагрева спирали происходит спайка краев коллекторов. При этом, температуру плавления определяет сам сварочный аппарат на основании данных об изделии.
Сортамент трубы стальной электросварной диаметром 32х1,6(мм)
| № п/п | Параметр | Ед. Изм | Описание параметра | Значение |
| 1 | D | мм | Наружный диаметр трубы | 32 |
| 2 | dвн. | мм | Внутрениий диаметр трубы | 28,8 |
| 3 | s | мм | Толщина стенки | 1,6 |
| 4 | F(см²) | см² | Площадь поперечного сечения | 1,528 |
| 5 | M (кг/м) | кг/м | Номинальная масса 1 м трубы | 1,2 |
| 6 | Ix,y | см⁴ | Момент инерции | 1,770117 |
| 7 | Wx,y | см³ | Момент сопротивления | 1,106323 |
| 8 | iix,y | п.м/т | Радиус инерции | 1,07629 |
| 9 | Ip | см⁴ | Полярный момент инерции | 3,540234 |
| 10 | Wp | см³ | Полярный момент сопротивления | 2,212646 |
| 11 | U(см) | см | Периметр трубы | 10,0531 |
| 12 | Føвн. (мм²) | мм² | Внутренняя площадь трубы | 651,4407 |
| 13 | Føвн. (см²) | см² | Внутренняя площадь трубы | 6,514407 |
| 14 | Fødвн. (м²) | м² | Внутренняя площадь трубы | 0,000651 |
| 15 | P (max) на ось | т | Осевая нагрузка | 2,44 |
| 16 | V | м³ | Объем трубы на 1 пог.м | 0,00065144 |
Прокладка водопровода в земле из ПНД
В соответствии с видом системы, выбирается напорный либо же безнапорный материал для укладки полиэтиленовых труб в заготовленную траншею. Благодаря первой разновидности труб удается непрерывно сдерживать заданное давление, изделие без напора не может этим похвастаться. Напорный – прекрасно подходит для водоснабжения, другой – для канализационной сети.
Соблюдая правильную последовательность действий, удается быстро и качественно выполнить работы по прокладке трубы ПНД в землю.
Начать стоит со схематичного указания в каком месте и каким образом будут размещены трубы на участке. Чтобы составить план необязательно обладать образованием с инженерным уклоном, достаточно понимать ключевые особенности почвы и имеющейся территории.
Для правильной укладки рекомендуется задействовать специальные документы технической направленности для площади. Зачастую, в них уже расписаны имеющиеся коммуникации и области мелиорации, если таковы расположены вблизи. Руководствуясь указанной документацией, Вы сможете схематически установить место грядущего пролегания труб.
Осуществляя укладку водопровода на даче, обратите внимание на рекомендуемую глубины погружения конструкции – 1,6 м. Это связано с показателями промерзания грунта, что достигает 1,4 м
Из чего выходит, что выкопав яму меньшую по глубине, существует риск возникновения большой порчи труб.
Грунт, ниже уровня в 1,6 м всегда содержит плюсовую температуру. При отсутствии возможности погружения трубы на установленную глубину, стоит подумать о проведении вспомогательных работ, связанных с утеплением системы. Погружать изделие ниже зафиксированной черты не желательно, поскольку ПНД не справиться с физическим давлением и лопнет.
Разновидности водопроводных труб
На рынке строительных и сантехнических товаров встречаются трубы из различных материалов, которые наделяют их разными свойствами. Рассмотрим их достоинства и недостатки, которые подскажут какая труба отлично подходит для водоснабжения частного дома под землей.
Металлические трубы значительно уступают своему современному аналогу и постепенно вытесняются с рынка. Сталь и чугун не устойчивы к коррозии, имеют больший вес, более сложная технология укладки труб, даже с использованием специального оборудования. Исключение можно сделать для медных труб, но их использование обойдется в несколько раз дороже, чем использовать полимерные материалы.
Металлопластиковые изделия имеют ряд преимуществ над стальными, но так же редко используются для наружных коммуникаций. Из-за ограниченно диаметра производства и себестоимостью всей водопроводной конструкции.
Пластиковые трубы являются отличной альтернативой выше указанных материалов. Они собираются как конструктор при помощи специальных соединительных фитингов, имеют меньший вес и стоимость. Так же пластик очень гибкий, что значительно упрощает процесс прокладки и монтажа. Можно выделить 3 типа материала, из которого делают пластиковые трубы:
- Полипропилен (ППР) — используется в системах с высоким давлением, обладает высокой пропускной способностью, и подходит для транспортировки воды до 90 градусов (глубина зарывания до 2 метров);
- Полиэтилен (ПНД) — считаются самыми гибкими, но с меньшим давлением до 10 Бар. Применятся при транспортировке холодной и теплой воды. И требуют дополнительной теплоизоляции. Поскольку не выдерживают мороз ниже минус пяти;
- Поливинилхлорид (ПВХ) — используют только для холодной воды, не выше 40 градусов. И обычно закладывают ближе к поверхности, в теплых регионах.
Размерные характеристики труб
Современный водопровод представляет собой достаточно сложную конструкцию, важным элементом которой являются трубы. Наиболее востребованными считаются металлопластиковые, стальные и медные трубы. Основными физическими характеристиками, определяющими размер труб для водопровода, являются:
- Внутренний диаметр – единая характеристика для узлов и труб водопроводной системы. Внутренний диаметр должен быть одинаков как для соединяемых труб, так и для соединяющих их фитингов.
- Диаметр условного прохода – номинальная величина, измеряемая в миллиметрах, используемая при монтаже водопроводных труб.
- Толщина стенки.
- Длина трубы.
Dy – внутренний диаметр, S – толщина стенки трубы
Важно правильно подобрать диаметр пластиковых труб для водопровода, в противном случае вы можете столкнуться с постоянными шумами и неполадками в водопроводе. Это связано с турбулизацией потока, процессом который возникает в результате использования труб небольшого диаметра
Преимущества и недостатки
Традиционно используемые для систем водоснабжения стальные трубы стали вызывать множество нареканий в отношении коррозийной стойкости и долговечности конструкций.
Данные факты объясняют неоспоримые преимущества полимерной продукции по целому ряду свойств:
- Долговечность (25-50 лет).
- Высокая устойчивость по отношению к химическому воздействию.
- Гладкая внутренняя поверхность.
- Отсутствие на стенках отложений, оказывающих влияние на чистоту транспортируемой питьевой воды.
- Стойкость к коррозийным процессам.
- Малый вес и легкость монтажа конструкций.
- Теплоизоляционные свойства.
- Термостойкость.
- Низкая цена.
- Минимальные эксплуатационные затраты.
- Не требуют покраски и гидроизоляции.
- Хорошие звукоизоляционные качества
Недостатки:
- прочность стальных труб выше, чем у пластиковой арматуры;
- при прокладке наружных сетей открытым способом прямое воздействие ультрафиолета сокращает срок службы изделий;
- неармированный полимерный профиль имеет высокий коэффициент линейного удлинения;
- возможна диффузия кислорода в транспортируемые жидкости.
Виды труб для водоснабжения
Для бытовых нужд в строительстве применяют 3 основных типа полимеров:
- поливинилхлорид (UPVC);
- полипропилен (PP);
- полиэтилен (PE).
Все они отличаются эксплуатационными свойствами, стоимостью и сферой применения.
Поливинилхлоридные ПВХ-трубы для водопровода
Поливинилхлорид является одним из наиболее используемых термопластических материалов вследствие своей гибкости и конкурентной цены. Трубы для холодного водоснабжения ПВХ служат для сборки напорных магистралей жилых и общественных зданий. Изделия выпускают отдельными отрезками длиной 6 м.
Соединение сегментов, в зависимости от производителя, может осуществляться тремя способами:
- При помощи съемных муфт (дорого).
- Путем холодной сварки растворителем (занимает много времени).
- С использованием кольцевого резинового уплотнителя.
В бытовом плане наиболее приемлемым считается третий способ. Прочное соединение обеспечивают уплотнительные кольца, устанавливаемые в специальные гнезда на заводе.
Особая форма уплотнителя полностью исключает возможные тепловые расширения и гарантирует устойчивость по отношению к вертикальным и горизонтальным механическим нагрузкам. Цвет профиля серый, максимальная температура использования — 45°С, рабочее давление — до 10 бар.
Полипропиленовые трубы для водопровода
Толщина стенок труб.
Трубы из полипропилена применяются для устройства подачи горячей и холодной воды в здания, при монтаже теплых полов, автономного отопления и укладки технологических магистралей с температурным режимом до 95°С.
Отшлифованная внутренняя поверхность препятствует отложению биологических веществ, а также предохраняет транспортируемую жидкость от появления постороннего запаха и вкуса.
Срок эксплуатации трубопроводов из таких материалов зависит от рабочей температуры и параметров давления ресурса. Полипропиленовые изделия в условиях сборки и эксплуатации не выделяют в атмосферу токсичных веществ и не причиняют вреда здоровью человека.
Металлполимеры
Металлопластиковые трубы предназначены для устройства систем водоснабжения в жилых, административных, общественных и промышленных зданиях. Благодаря своим эксплуатационным характеристикам и повышенной пластичности часто используются при выполнении ремонтных работ и реконструкции.
Металлополимеры, в сравнении с металлическими трубами, имеют высокие звукоизоляционные свойства. Гладкая внутренняя поверхность не содействует образованию соляных отложений, скоплению мелких неорганических включений, что способствует минимальным потерям силы напора жидкости.
Структура материала:
- Внутреннее покрытие — пищевой или сшитый полиэтилен.
- Специальный клей.
- Алюминиевая фольга.
- Наружный полимерный слой.
Металлическая фольга препятствует диффузии кислорода в транспортируемую среду и обеспечивает дополнительную прочность синтетического покрытия. Клей способствует гомогенности соединения полимерных оболочек и алюминиевой прокладки.
Срок службы изделий составляет 50 лет при условии контроля температурного режима и рабочего давления в процессе эксплуатации.
Полиэтиленовые низкого давления — ПНД
Полиэтилен представляет собой вязкий, упругий материал, поведение которого в процессе деформации зависит от величины нагрузки, температуры и времени воздействия. Водопроводные трубы изготавливают из марок ПЭ 80 и 100.
Пластиковые профили выпускают в трех вариантах:
- в виде прямых сегментов по 5-20 м;
- в бухтах;
- на катушках.
Монтаж секций трубопровода осуществляется несколькими способами: сваркой встык, с использованием электрофузионных или компрессионных фитингов.
Виды труб.
Сшитый полиэтилен РЕХ
Сшитый и стандартный полиэтилен — это разные материалы. Для их производства используют одно и то же сырье, но технология изготовления изделий имеет разительные отличия.
Поиск путей улучшения прочностных характеристик и термостойкости полимерных профилей привели к мысли о модификации продуктов методом «поперечной сшивки». В процессе изготовления частицы традиционного вещества стыкуются друг с другом, образуя прочную трехмерную структуру.
Трубы из сшитого композита обладают высокой термостойкостью, отсутствием трещин поверхности и стабильностью в момент гидравлических ударов. Одно из основных преимуществ материала — это эксплуатация трубопроводов при рабочих температурах свыше 70°С.
Существует 3 способа изготовления изделий:
- пероксидный метод — PEXa (до 80°С);
- силановый — PEXb (95°С);
- радиационный — PEXc (70°С).
Для водопроводных систем наиболее приемлемы профили, изготовленные вторым способом, они обладают высоким температурным порогом, пластичностью и памятью формы.
Сортамент трубы стальной электросварной диаметром 32х1,0(мм)
Труба стальная электросварная по ГОСТ 10704-91
| № п/п | Параметр | Ед. Изм | Описание параметра | Значение |
| 1 | Dн | мм | Наружный диаметр трубы | 32 |
| 2 | dвн. | мм | Внутрениий диаметр трубы | 30 |
| 3 | s | мм | Толщина стенки | 1 |
| 4 | F(см²) | см² | Площадь поперечного сечения | 0,974 |
| 5 | M (кг/м) | кг/м | Номинальная масса 1 м трубы | 0,765 |
| 6 | Ix,y | см⁴ | Момент инерции | 1,171107201 |
| 7 | Wx,y | см³ | Момент сопротивления | 0,731942001 |
| 8 | iix,y | п.м/т | Радиус инерции | 1,09658561 |
| 9 | Ip | см⁴ | Полярный момент инерции | 2,342214403 |
| 10 | Wp | см³ | Полярный момент сопротивления | 1,463884002 |
| 11 | U(см) | см | Периметр трубы | 10,0531 |
| 12 | Føвн. (мм²) | мм² | Внутренняя площадь трубы | 706,8583471 |
| 13 | Føвн. (см²) | см² | Внутренняя площадь трубы | 7,06858347 |
| 14 | Fødвн. (м²) | м² | Внутренняя площадь трубы | 0,00070686 |
| 15 | P (max) на ось | т | Осевая нагрузка | 1,56 |
| 16 | V | м³ | Объем трубы на 1 пог.м | 0,00070686 |
Достоинства и недостатки
Трубы ПНД 32 мм отличается полезными пользовательскими характеристиками.
- Стойкость к коррозии – изделия не подвержены ржавлению или действию грибка, не нуждаются в защитных покрытиях.
- Инертность – материал стоек не только к кислотным и щелочным раствором и не поддается разрушению, но и сохраняет первичный состав подаваемой жидкости.
- Гладкая внутренняя поверхность – не допускает осаждения солей, механического мусора, ила и тому подобного. Рабочий диаметр ПНД 32 мм со временем не изменяется.
- Пластичность – при замерзании вода пластиковый трубопровод в отличие от стального, не разрывается и не деформируется. Труба ПНД 32 мм водопроводная может увеличить объем до 8% под действием увеличившегося давления, а затем вернуться в первоначальное состояние после размораживания жидкости.
- То же свойство позволяет применять полиэтиленовые водоводы при укладке в сейсмических активных зонах или просто неустойчивых грунтах, где возможны подвижки.
- Долговечность – до 50 лет.
- Монтаж – производится намного проще и быстрее, так как, во-первых, вес изделий намного меньше, во-вторых, соединение более простое, в–третьих, трубопровод не нуждается в гидроизоляции.
- Стоимость водопроводной или канализационной системы намного ниже и за счет цены материала, и благодаря уменьшению расходов при установке.
Недостатки.
- Максимальная температура передаваемой жидкости для труб ПНД 32 мм составляет 40 С. Эта характеристика ограничивает область применения.
- Материал нестоек к ультрафиолетовому излучению, поэтому при организации водопровода, необходимо проследить за тем, чтобы система размещалась только на затененных участках.
Технология монтажа
Соединение производится несколькими способами в зависимости от назначения, протяженности трубопровода, условий эксплуатации и тому подобного.
Разъемное соединение – осуществляется с помощью специальных элементов – фитингов. Такой метод рекомендуется для трубопровода ПНД 32, 25, 20 мм, то есть, с небольшим диаметром. Фитинги для труб ПНД 32 мм комплектуется кольцом-уплотнителем и гайкой, и могут использоваться несколько раз. Разъемный метод обеспечивает простоту ремонта и замены в случае повреждений.
Выводы
Подбор материала для водопроводных труб и диаметра водовода должен осуществляться в зависимости от магистралей и объема воды, которая будет транспортироваться по ним. Необходимо подобрать также толщину стенок и метод соединения.
- Универсальный справочник строителя / В.С. Алексеев. — М.: Рипол Классик, 2006.
- Терминология по строительной теплофизике, отоплению, вентиляции, кондиционированию воздуха / Б.А. Крупнов. — Москва
- Инженерные сети, инженерная подготовка и оборудование территорий, зданий и стройплощадок / Л.В. Погодина. — М.: Дашков и Ко, 2010.
- Статья на Википедии про водопровод
