Как устроены фитинговые механизмы
Рассматривая устройство фитингов для пластиковых труб, прежде всего, нужно выделить простоту каждого такого механизма, а, следовательно, и простоту их монтажа.
Теперь несколько слов об устройстве некоторых видов:
- Конструкция компрессионных вариантов отличается наличием двух колец. Одно из них выполняет уплотнительную, а другое зажимную функцию. Оба эти элемента герметизируют стык, и обеспечивают высокую устойчивость к нагрузке.
- Особенность литых вариантов состоит в методике их производства. Установка в данном случае проводится стыковой или терморезисторной фасонной сваркой. При изготовлении используют очень плотный материал, и это становится гарантией отсутствия протечек.
- Терморезисторные устройства выполненные из полиэтилена, предусматривают наличие в конструкции элемента нагрева. Использовать эти фасонные изделия можно не только в бытовых магистралях, но и трубопроводах промышленного назначения.
Смотреть видео
ОБЖИМНОЙ ПЭ-ФИТИНГ и ТРУБА | СПОСОБЫ МОНТАЖА
Если возникают дополнительные вопросы по конструктивным отличиям разных вариантов, то всю информацию всегда можно уточнить у менеджера при покупке изделий. Они не только предоставят полную информацию об устройстве муфты, но и помогут с выбором нужного товара для конкретной задачи.
Тройник с наружной резьбой и краном
Сегодня в каждой современной квартире стоит стиральная машина, у многих есть и машина посудомоечная. Для подключения этой техники к водопроводу необходим тройник с краном.
Тройник имеет следующие детали:
- никелированный корпус из латуни;
- шаровую задвижку;
- поворотный рычаг, чаще – пластиковый;
- уплотнительные кольца из резины или тефлона;
- шток;
- накидную гайку.
С помощью тройника с наружной резьбой можно подключить к водопроводу любой вид бытовой техники, работающей с водой.
Подсоединение происходит способом штуцерного сопряжения с помощью прижимной гайки. При установке фитинга его можно развернуть в любом удобном для пользователя положении.
Технические характеристики:
- выдерживает температуру внутренней среды от -10 °С до +95 °С;
- подходит для использования в водопроводных системах с давлением до 8 бар;
- угол поворота рукояти краника составляет 90°;
- масса – 100 г;
- сечение отверстий составляет 15 или 20 мм;
- резьбовые соединения бывают внешними или внутренними;
- срок эксплуатации – 4000 циклов.
Читайте материал по теме: Трубопроводная арматура: все, что вам нужно знать о ней
Рекомендации по монтажу
Рассмотрим основные рекомендации по установке устройств. Для монтажа фитингов необходимо выполнить такие операции:
- Сначала ветошью очищают детали от пыли.
- Затем прикладывают деталь к трубе, затем на ней маркером помечается глубина установки.
- Проверяем, чтобы резиновое кольцо находилось внутри детали и обязательно было расположено в правильном положении.
- Деталь прикладывают к трубе, ставят на ней отметку о необходимой глубине.
- Обрабатываем изделие силиконовым герметиком.
- Затем следует этап, предусматривающий стыковку элементов, при этом следует учитывать глубину установки.
Чтобы провести стыковку между горизонтальной и вертикальной ветвями, берут колено с углом 90 градусов. Чтобы выполнить поворот магистрали под прямым углом, понадобится два колена с углом 45 градусов.
При проектировании инженерной сети необходимо провести как можно меньше стыков. Желательно, чтобы соединительных мест, в которых будут установлены муфты, было немного.
Способы монтажа и подключения
Крепление труб с помощью тройников
При монтаже фитинга все соединительные операции необходимо выполнять последовательно, чтобы обеспечить надежное крепление соединения. Пайка фитинга производится специальным паяльником, нагретым до температуры не выше +260 градусов. Операция проводится в следующем порядке:
- Строго под прямым углом производят отрезку трубы специальными ножницами.
- Напильником удаляют заусенцы и подчищают торец отреза трубы.
- В зависимости от диаметра соединяемых деталей, устанавливают на нагревательную плиту насадки и производят нагрев до температуры + 260 градусов.
- Вставляют фитинг и трубу в насадки, удерживают несколько секунд. Время удерживания зависит от диаметра фитинга и трубы.
- Снимают элементы крепления с насадок паяльника и вставляют трубу в фитинг до упора, стараясь как бы вкручивать трубу в элемент и не допуская перекоса.
- Удерживают в таком положении соединяемые детали до полного остывания, не допуская смещения. Шов между фитингом и трубой должен быть ровным без разрывов.
Для фиксации труб с установленными фитингами применяют хомуты или полипропиленовые клипсы. Длина между опорами крепления зависит от диаметра трубопровода и температуры жидкости, составляет от 55см. до 140 для труб канализации.
Для чего они нужны
Основная задача канализационных отводов — обеспечить поворот канализационного трубопровода на определенный угол, или организовать присоединение одной линии к другой.
Существуют разные виды канализационных тройников или двойников, позволяющие организовать любое изменение конфигурации системы. Любой сантехнический прибор подключается к канализационному лежаку с помощью соответствующего тройника, вставленного в разрыв трубопровода. Сам лежак присоединяется к стояку канализации также путем установки тройника на 110 мм.
Стандартные размеры тройника канализации 110 позволяют подключить его к стояку, обеспечить присоединение слива унитаза или использовать в других частях системы. Если необходим поворот линии в любом направлении — в вертикальной или горизонтальной плоскости, используются двойники.
При создании проекта следует исключать резкие повороты трубопроводов. Рекомендуется отказываться даже от поворотов сразу на 90°, устанавливая последовательно два отвода на 120°. Это снизит опасность скопления отходов и появления засора.
Для исключения ошибок надо иметь достаточно полное представление, какие бывают канализационные трубы и отводы. Это позволит выбрать наиболее эффективные и безопасные элементы, организовать плавную конфигурацию системы без резких поворотов. Значительную помощь в этом окажет схема или чертеж канализационной сети, где видны все направления и указаны размеры. На схеме сразу видны наиболее проблемные участки системы, требующие внесения необходимых поправок.
Назначение водопроводных фитингов
Металлические водопроводные фитинги По функциональным качествам фасонные элементы водопроводной системы подразделяются на:
- редукционные – применяются при необходимости соединения трубных отрезков разного сечения;
- прямые – используются, когда надо соединить трубы одинакового диаметра.
Одна водопроводная магистраль может быть смонтирована из нескольких отрезков трубы, которые соединяются разными типами фитингов.
Арматурные элементы для водопровода должны быть экономичными, безопасными, надежно соединять части трубопровода. При правильной установке протечки и конденсат не образуется.
Преимущества:
1. Дешевле
Если система собирается на тройниках, то вам не нужно тратится на дополнительные трубы. Ведётся одна труба и в месте где есть потребитель (унитаз, смеситель, стиралка) — устанавливается тройник и подключается к прибору. Иногда на один тройник подключается два потребителя, например унитаз и стиральная машина.
2. Компактней
По санузлу ведётся всего две трубы. ГВС и ХВС, а от них тройники. Трубы меньше занимают места и их проще спрятать, хотя это и не является показателем если трубы будут полностью зашиваться или убираться в штробы.
3. Проще
Воду можно подвести за меньшее количество времени или дешевле по работе если пригласить мастера.
Назначение и области применения

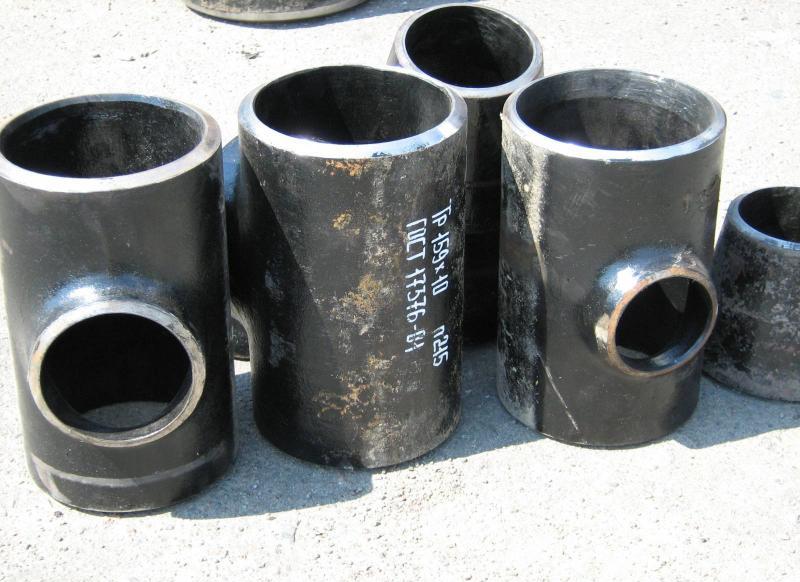

Тройник, как специальная деталь трубопроводной арматуры, представляет собой род фитинга и предназначен для создания ответвлений от основной магистрали с целью осуществления смешения или разделения потоков рабочего носителя. С помощью данного элемента осуществляется также подвод пара, газа или другого носителя к основному трубопроводу. Тройник монтируется на основной трубопровод, ответвление создается в одну сторону. Применяются данные детали практически во всех промышленных и бытовых магистралях, по материалу они должны соответствовать изделиям основной арматуры. Преимущественно тройники из стали применяются для транспортировки газа, пара, воды, нефти и других веществ. Их использование возможно в магистралях, эксплуатируемых в температурных условиях от минус 70 до плюс 450°С и повышенной влажности.
Материалы, применяемые для изготовления стальных тройников в соответствии с нормативной документацией – это различные марки стали:
- ст. 20 (углеродсодержащая конструкционная);
- ст. 09Г2С (низколегированная конструкционная);
- ст. 12Х18Н10Т (криогенная конструкционная);
- ст. 10Х17Н13М2Т (коррозионно-устойчивая);
- ст. 15Х5М (жаропрочная легированная).
Сталь для изготовления тройников может быть обработана различными технологическими способами. Например, металл может быть покрыт различными полимерами или пластиком по наружной поверхности для повышения устойчивости к воздействию окружающей среды или изнутри – для улучшения антикоррозионных свойств детали. troinik-10
Выбор материала определяется агрессивностью и коррозионной активностью рабочего носителя, материалом непосредственно трубопровода, рабочими условиями, создаваемыми в магистрали. Он должен обеспечивать герметичность, высокую надежность, продолжительное время работы, безопасность установки и эксплуатации, простоту технического обслуживания и иметь оптимальную стоимость.
Основным регламентирующим документом по выпуску и техническим характеристикам стальных тройников является ГОСТ 17376‑2001. Изготавливаемые по нему изделия работоспособны в диапазоне температур от минус 70 до плюс 450 °С и давлении вплоть до 16 МПа. По размерам выпускаются тройники, подходящие для труб с условным диаметром 15‑1600 мм и толщиной стенки 2-22 мм.
Обозначения типа присоединительной резьбы
Зачастую в интернет-каталогах сложно разобраться, какая резьба имеется у той или иной детали — внутренняя или наружная. Особенно это актуально, когда нет подробного рисунка или фотографии с нужного ракурса. В большинстве случаев, в описаниях деталей употребляется аббревиатура НР (наружная резьба) и ВР (внутренняя резьба). Например “тройник 1/2′ ВР-НР-ВР”.
Также, для обозначения типа резьбы могут использоваться буквы Г (гайка — внутренняя резьба, на английском буква F) и Ш (штуцер — наружная резьба, на английском буква M). Например “Подключение для полотенечника прямое 1′-3/4′ Г-Ш”.
Правая резьба не имеет никаких дополнительных обозначений, если же имеется левая резьба, то в аббревиатуру добавляется буква Л (L).
Возможно вам будет полезно: “Как герметизировать резьбовые водопроводные соединения”
<?php echo rating_bar(’62id’,5); ?>

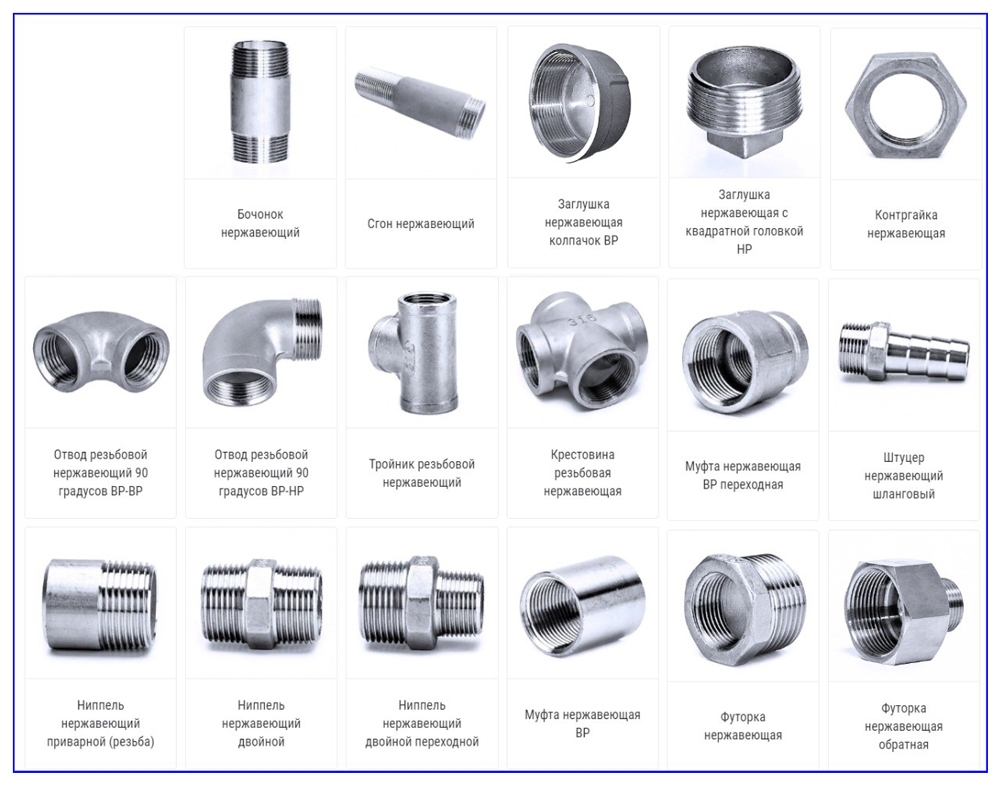

Виды фитингов и их особенности
На разных участках трубопровода соединительные элементы выполняют различные функции, именно решаемая фитингом задача определяет его конструкцию.
Но кроме формы корпуса фасонные элементы различаются способом нанесения резьбы:
| Наименование | форма корпуса | резьба | функции |
| муфта полнопроходная | прямой цилиндр | внутренняя | соединение неподвижных элементов одинакового диаметра |
| муфта переходная | два разноразмерных цилиндра, соединенных между собой прямым усеченным конусом | внутренняя | соединение неподвижных элементов разного диаметра |
| ниппель | короткий прямой отрезок трубы с утолщением в виде гайки посередине, может быть пустотелым или оснащеным клапаном | наружная | временное или постоянное соединение двух труб или трубы со штуцером, при наличии клапана используется для изменения давления в трубопроводе |
| ниппель переходной | патрубки по разные стороны гайки имеют разные диаметры | наружная | соединение разноразмерных труб или трубы со штуцером |
| переходник | короткий цилиндр с присоединенным к нему патрубком меньшего диаметра | внутренняя в цилиндре и внешняя на патрубке | образование перехода между трубами разного диаметра, имеющими резьбу разного типа |
| уголок или отвод | корпус изогнут под углом от 30º | три варианта: внутренняя-внутренняя, наружная-наружная, внутренняя-наружная | изменение направления трубопровода |
| тройник | муфта с дополнительным боковым патрубком, диаметры патрубков могут быть одинаковыми или различными | возможны различные сочетания резьбы на патрубках | подключение к трубопроводу бытового или сантехнического прибора, подведение или отведение дополнительной ветки трубопровода |
| крестовина | крестообразный корпус с четырьмя или более патрубками | внутренняя или внешняя, одинаковая на всех патрубках | подключение нескольких элементов трубопровода |
| гайка (обжимная гайка) | короткий отрезок толстостенной шестигранной трубы | внутренняя | фиксация элементов с внешней резьбой, обжимка гладкостенных труб (в основном полимерных) при соединении с использованием резьбовых фитингов |
| контргайка | узкая гайка (на 1-2 трети короче обжимной) с малым числом витков резьбы | внутренняя | укрепление узла, предотвращение развинчивания резьбового соединения |
| футорка | гайка с одним патрубком | наружная на патрубке, внутренняя со стороны гайки | соединение разноразмерных элементов с разным типом резьбы |
| заглушка на трубу | широкая гайка, замкнутая с одной стороны | внутренняя | герметизация неиспользуемого патрубка с внешней резьбой |
| заглушка в трубу | футорка, замкнутая со стороны гайки | внешняя на патрубке | герметизация неиспользуемого патрубка с внутренней резьбой |

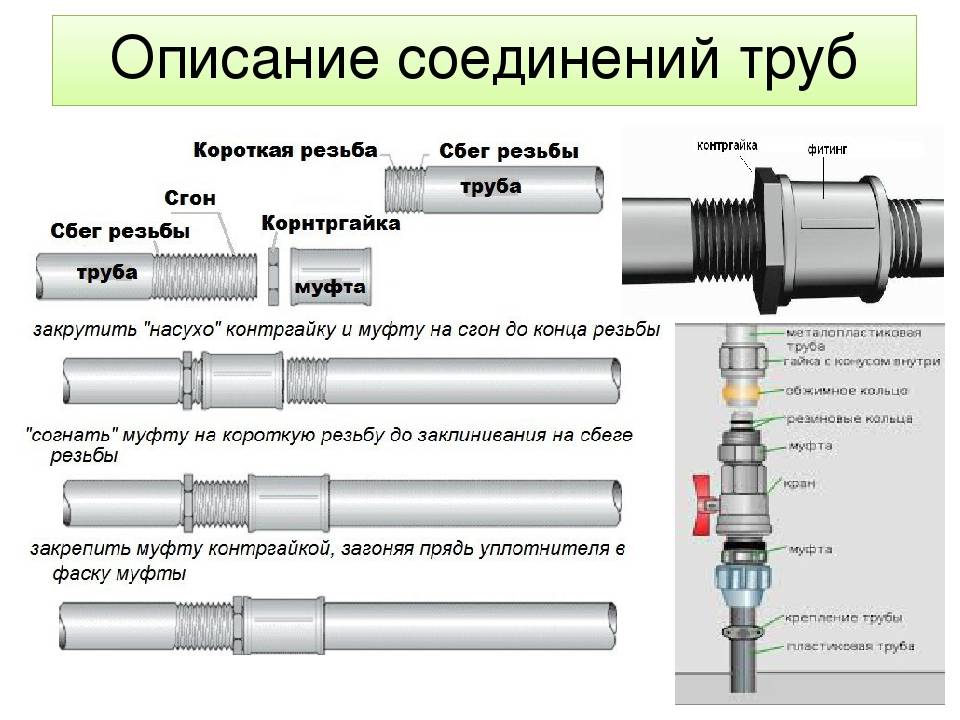

| сгон | отрезок трубы с резьбой на обоих концах | внешняя, с одной стороны 5-6 витков, с другой – до 30 | соединение неподвижных элементов, удаленных друг от друга на небольшое расстояние, используется в сочетании с муфтами или гайками |
| штуцер | два соединенных патрубка: один цилиндрический или шестигранный с резьбой, второй может быть шестигранным, гладким цилиндрическим или цилиндрическим со спиральной или поперечной нарезкой | внешняя или внутренняя | дополнительная деталь, используемая для присоединения гладкостенных труб (в основном, полимерных) к основному трубопроводу при помощи резьбовых фитингов |
| американка | разборная муфта, состоит из двух патрубков с резьбой и накидной гайки, может быть прямой или угловой | на крайних патрубках внешняя или внутренняя, под накидной гайкой – внешняя | соединение двух элементов трубопровода, разборная конструкция упрощает монтаж |
Инструкция по подключению изделия
Для закрепления материала давайте рассмотрим пример, как подключить проходной кран тройник. Возьмем один из самых распространенных случаев — подсоединение к системе водоснабжения стиральной машины.
Какие детали и инструменты нужно подготовить для проведения работ по подключению машинки?
- шаровый кран тройник для воды;
- фторопластовый уплотнительный материал в виде ленты;
- шланг (не всегда хватает предусмотренной производителем длины);
- дополнительный фильтр;
- инструменты.
Подготовили все выше перечисленное? Значит, пора начинать.
Шаг № 1. Перекрытие воды на время работ. Если в вашей квартире отсутствует такой кран, обратитесь в ЖЭК, придет сантехник и перекроет трубу в подвале. Возможно, придется написать заявление.
Шаг № 2. Врезка в центральную трубу. Для этого нужно нарезать резьбу, присоединить тройник, задействовав для уплотнения ленту ФУМ.
Так выглядит ФУМ лента
Шаг № 3. Монтаж системы подачи воды в машинку. К тройнику должен быть прикручен кран, на который эксперты советуют установить специальный фильтр. Да, он будет дополнительным, зато убережет стиральную машину от поломки. К фильтру присоединяется шланг, через который вода поступает в центрифугу.
Шаг № 4. Проверка качества работы. Возобновите подачу воды, настройте режим «полоскание», проверьте все точки соединения, откройте контрольную ручку подачи воды в центрифугу и проследите, нет ли течи.
А теперь можно и стирку загрузить
Как устроены фитинговые механизмы
Рассматривая устройство фитингов для пластиковых труб, прежде всего, нужно выделить простоту каждого такого механизма, а, следовательно, и простоту их монтажа.
Теперь несколько слов об устройстве некоторых видов:
- Конструкция компрессионных вариантов отличается наличием двух колец. Одно из них выполняет уплотнительную, а другое зажимную функцию. Оба эти элемента герметизируют стык, и обеспечивают высокую устойчивость к нагрузке.
- Особенность литых вариантов состоит в методике их производства. Установка в данном случае проводится стыковой или терморезисторной фасонной сваркой. При изготовлении используют очень плотный материал, и это становится гарантией отсутствия протечек.
- Терморезисторные устройства выполненные из полиэтилена, предусматривают наличие в конструкции элемента нагрева. Использовать эти фасонные изделия можно не только в бытовых магистралях, но и трубопроводах промышленного назначения.
Смотреть видео
ОБЖИМНОЙ ПЭ-ФИТИНГ и ТРУБА | СПОСОБЫ МОНТАЖА
Если возникают дополнительные вопросы по конструктивным отличиям разных вариантов, то всю информацию всегда можно уточнить у менеджера при покупке изделий. Они не только предоставят полную информацию об устройстве муфты, но и помогут с выбором нужного товара для конкретной задачи.
Как установить тройник сантехнический самостоятельно?
Соединяются части пластикового трубопровода очень легко. Если тройник имеет резиновый уплотнитель, то труба вставляется плотно, достаточно лишь смочить резину мыльным раствором. Если нет, то внешнюю часть трубы и внутреннюю часть раструба тройника смазывают клеем или герметиком и соединяют.
В случае, если труба длиннее, чем нужно, ее укорачивают, часть трубы можно отрезать ножовкой с мелкими зубьями, после чего наждачной бумагой или напильником на срезе сделать небольшую фаску для облегчения стыковки.
Тройник сантехнический ПВХ ревизионный имеет особое назначение – он имеет заглушку на боковом отводе, которая снимается при устранениях засоров.
Тройник с наружной резьбой из нержавеющей стали
Нержавеющая сталь – отличный материал для организации водопроводов, транспортирующих питьевую воду, именно поэтому она активно используется на предприятиях пищевой промышленности. Этому способствует ее устойчивость к коррозии, долговечность, прочность и экологичность.
Тройник с наружной резьбой, выполненный из нержавеющей стали, способен выдержать условия эксплуатации, неприемлемые для многих других материалов: диапазон температур от -70 °С до +450 °С, рабочее давление в трубопроводе до 16 Мпа. Такие возможности нержавеющей стали находят применение не только в пищевой промышленности, но и в других отраслях.
Тройник с наружной резьбой дает возможность создания самых разных комбинаций при монтаже трубопроводов. Многообразие модификаций позволяет подобрать фитинг для реализации любых инженерных замыслов.
Читайте материал по теме: PPR-фитинги: преимущества использования
Латунные или никелированные подстаканники – какие лучше?
Латунь и латунные подстаканники
В то время латунь получали за счёт сплавления меди и цинковой руды, учитывая, что цинк открыли только в XVI ст. нашей эры. Первая латунь содержала массу сторонних примесей, но её прочность и внешняя схожесть с золотом вызывали интерес. В 116-117 годах во времена Августа сплав использовали римляне, чеканя из него монеты. За золотистое сверкание металл был назван орихалк, что буквально означало златомедь.
Металл, который мы привыкли видеть, был получен лишь в 1781 г. британским ученым Джеймсом Эмерсоном. Сейчас в промышленности производится и используется более 60 марок, каждая из которых отличается составом легирующих веществ и свойствами.
Самой большой художественной ценностью пользуется латунь Л 63. Наряду с высокой пластичностью, податливостью к холодной обработке давлением, прокатом и чеканкой, эта марка отлично полируется, приобретая блеск, визуально неотличимый от золота.
Единственный недостаток ‒ постепенное окисление поверхности, поэтому со временем материал темнеет и приобретает зеленоватый оттенок. Но первозданный вид латунному изделию легко возвращается с помощью повторной полировки.
Латунные подстаканники обладают более широким историческим диапазоном. К тому же купить раритетный подстаканник из латуни, принадлежащий к более раннему периоду, можно различных тематик и форм.
Никель и никелированные подстаканники
Первые образцы никеля были получены в 1751 году шведским минерологом Кронштедтом. Задолго до этого саксонские горняки, добывая медь, нередко встречали руду, похожую на медную, но все попытки выплавить из нее металл терпели неудачу. Красный никелевый колчедан долго использовали только для окраски стекла местные стекловары.
По свойствам никель напоминает железо, но его пластичность и белый серебристый цвет сразу привлек внимание. К тому же за счет склонности металла к естественному пассивированию, блеск сохранялся и со временем не темнел. Металл также оказался податливый к полировке, приобретая зеркальную поверхность, что добавляло ему художественной ценности
Сегодня никель широко используется во многих современных промышленностях. Элемент наиболее востребован в качестве легирующего компонента в производстве нержавеющих сталей. Для покрытия других металлов (никелирования) используют приблизительно 7% производимого никеля
Металл также оказался податливый к полировке, приобретая зеркальную поверхность, что добавляло ему художественной ценности. Сегодня никель широко используется во многих современных промышленностях. Элемент наиболее востребован в качестве легирующего компонента в производстве нержавеющих сталей. Для покрытия других металлов (никелирования) используют приблизительно 7% производимого никеля.
Никелированные подстаканники имеют стальную основу, поэтому они более практичные и прочные. Более того, внешний вид изделий почти не поддается времени. Возможно, никелированные подстаканники не такие старинные как латунные. Однако эти чайные атрибуты имеют высокую историческую ценность и обладают исключительной способностью на мгновения возвращать в то время, когда мечты казались реальностью, а все дороги были открыты.
Сварочное соединения канализационных труб
Сварочное или термическое соединение используется для труб, одинакового сечения и материала. Недопустимо сваривать металлопластиковую трубу с трубой из поливинилхлорида.
Такого рода сочленение гарантирует очень прочную стыковку и рекомендуется для монтажа водопроводных и газовых коммуникаций. Однако стыковая сварка подходит также и для канализационных систем.
Этот способ подразумевает использование специального нагревательного элемента, конкретно – сварочного аппарата с нагревающимся диском. Гладкие, обезжиренные торцы помещаются в зажимы с двух сторон от диска одновременно.
Температурное воздействие на пластик приводит к оплавлению срезов, после чего две заготовки соединяются с нажимом, образуя сварную кромку.Толщина такой кромки колеблется от одного до двух миллиметров. Образовавшийся шов подлежит медленному охлаждению, которое может занимать от трех до семи минут.
После полного охлаждения труба готова к использованию.Для сварки можно также использовать муфтовый метод. Он отличается от торцевого тем, что в данном случае используются пластиковые фитинги и сварка происходит не снаружи, а внутри узла крепления. Нужно отметить, что такой способ не годен в случае монтажа канализации.И напоследок, еще один совет.
Перед началом работ по укладке и соединению канализационных труб из пластика, не забудьте правильно спроектировать разводку.Подключение стиральной или посудомоечной машины, установка раковины, монтаж бидеили унитаза – во всех перечисленных и других аналогичных случаях не обойтись без создания дополнительных точек водозабора. А для этого потребуется организовать новые рабочие отводы от главной канализационной трубы. Существует несколько вариантов подключения в систему – далее предлагаем с фото и видео рассмотреть, как правильно врезаться в пластиковую канализационную трубу тремя наиболее распространенными и надежными способами: с помощью тройника, адаптера и седелки.
Материалы для изготовления
Фасонные элементы изготавливают из различных металлических сплавов и полимеров, но резьбовые фитинги делают только из металла, так как пластиковую резьбу легко повредить.
Современный сантехнический рынок предлагает следующие варианты соединительных элементов резьбового типа:
| Материал | Достоинства фитингов | Недостатки |
| нержавеющая сталь | подходят для труб из любых материалов, устойчивы к воздействию коррозии, низких температур, ультрафиолета, а также гидроударам, химическому и механическому воздействию, химически инертны и подходят для трубопроводов с питьевой водой, долговечны, мало весят; | высокая стоимость, прикипание при длительной эксплуатации без профилактики; |
| латунь с хромированием, бронза | низкая стоимость, простота демонтажа, прочность и устойчивость на уровне нержавеющей стали; | нельзя устанавливать на трубопроводы, транспортирующие рабочую среду с температурой выше 150ºС, без профилактики узел ослабляется, разбалтывается, теряя герметичность; |
| медь | устойчивы к температурному воздействию, коррозии и гидроударам, химически не взаимодействуют с рабочей средой; | высокая стоимость, не сочетаются с трубами из оцинкованной и хромированной нелегированной стали, |
| чугун | наиболее продолжительный срок службы, низкая стоимость; | большой вес, низкая устойчивость к коррозии, обрастание продуктами реакции с рабочей средой и снижение пропускной способности узла. |
Соединительные элементы в системе канализации
Кроме труб и переходников, одним из главных элементов трубопровода является тройник сантехнический, который необходим для создания изгибов, отводов или подключения дополнительных сантехнических устройств.
Тройники бывают разными по форме, различаются размерами и функциями. Они используются как во внутренних конструкциях, так и в устройстве наружных трубопроводов. Например, тройник сантехнический пластиковый применяется для отвода канализационных стоков и рассчитан на температурный режим до +90. Он имеет стойкость к щелочам и кислотам (правда в малых количествах).
Кстати, необходимо знать, что пластик для наружных работ имеет коричневый (оранжевый) цвет, а для внутренних работ – серый. Можно подобрать тройники для соединение труб разных диаметров и разного назначения.
Виды тройников
Классифицировать изделия лучше по типу материала, из которого они изготовлены. Даже альтернативный вариант – способ монтажа, в подавляющих случаях основан именно на этом.
Можно также объединить два метода сортировки, чтобы иметь представления обо всем ассортименте этих соединительных элементов:
| Металлические | К ним относят такие фитинги:
Чаще всего тройники изготавливают с помощью литья, для чего используют:
Очень редко это могут быть сварные элементы. Можно сказать, что главное достоинство металлических изделий – их высокая прочность. |
| Пластиковые | Все изделия, в том числе цанговые и сварные фитинги изготовлены из поливинилхлорида и полиэтилена. Но, отдельно нужно рассматривать тройники из ПВХ канализационных труб из пластика, устанавливающиеся в раструб или на клей.Основным достоинством является полная инертность к окружающей среде и к прокачиваемым веществам, что позволяет их эксплуатировать до полувека. |
| Композитные | К ним относят соединительные элементы для труб, состоящих из полиэтилена низкого давления, оборудованных бронзовыми или стальными втулками. Такие фитинги помогают соединять между собой трубопроводы из металла и полимеров.Тройник имеет со стороны металлической втулки резьбу, со стороны полимера обжимной или сварной монтаж. Это дает возможность включать в систему контрольно-измерительные приборы, например, манометры. |
Дополнительный способ
Есть также и другой популярный метод классификации, который берет во внимание рабочие габариты тройника:
- пропускные;
- резьбовые;
- средний диаметр.
Но, он зависит от диаметров трубопроводов и соответствующих стандартов. Тема довольно обширная, поэтому в нашей статье она не будет затрагиваться.
Монтаж
Ниже рассмотрим общие рекомендации процесса при установке фитингов на напорные или безнапорные трубопроводы, которые имеют определенный набор правил. В противном случае, результат вашей работы будет плачевным не только для вас, но и соседей снизу по стояку.
- Устанавливая тройник на клей, выбирайте положение трубопровода относительно фитинга в течение первых двух секунд после их совмещения
. Не смещайте и не проворачивайте узел после этого, а если не уверены в своих возможностях – используйте направляющие.
- Делая сборку металлического трубопровода, предварительно подготовьте материал для сгонов и резьбовых торцов
. Не рекомендуется в данном случае экономить фум-ленте, цена которой незначительная,и используйте всегда контргайку, подмотав перед закручиванием которой несколько витков уплотнителя в между ней и торцом фитинга. - Устанавливайте разъемные соединения, в том числе, цанговые и резьбовые, в хорошо доступных местах
.
Канализация
Благодаря современным материалам, монтаж сточных систем стал гораздо удобнее и легче.Тройники для канализационных труб из пластика максимально упрощают задачу изготовления любой схемы-проекта в частных домах разной этажности. При этом от вас не потребуется использование сложного оборудования или особых инструментов.
В данном случае применяют 3 вида тройников, выполняющих свои специальные функции:
- Для соединения вертикальных стояков с горизонтальными трубопроводами используют варианты с углами 87° или 90°.
- При создании горизонтальных ответвлений – применяют изделия с углом в 45°.
- Муфта с дополнительным отверстием для проведения ремонтных работ называется – ревизия. Третье отверстие у нее закручивается специальной крышкой, которая и дает доступ к трубопроводу.
Как показывает опыт, этого вполне достаточно для создания в частном доме канализационных сетей любой сложности. Поэтому следует всегда рассчитывать именно на такой тип соединения.
Выбор фитингов для системы водоснабжения
Монтаж фитингов
Прежде, чем приобретать аксессуары для водоснабжения стоит познакомиться с некоторыми рекомендациями специалистов:
- Для стыковки полимерных труб, применяются компрессионные фитинги: муфты, тройники, переходники.
- При установке на полимерные трубы резьбовых фитингов, необходимо обеспечить легкий доступ к ним для быстрого устранения протечки.
- Резьбовые фитинги для полимерных труб следует подбирать такие, чтобы они надевались на трубы с некоторым усилием, что предотвратит течь системы.
- Если не удается избежать в пластиковых трубах резьбового соединения, для надежности лучше применять фитинги «американка».
- Скреплять металлополимерные трубы лучше металлическими или пресс-фитингами и армированными комбинированными резьбовыми обжимными деталями.
- Выпускаются металлополимерные трубы, монтаж которых выполняется сваркой. Это улучшает надежность соединения и увеличивает сопротивление системы к восприятию нагрузок.
- Металлические трубы соединяются резьбовыми металлическими фитингами, изготовленными из аналогичных материалов (см. Стальные трубы водоснабжения: разновидности, классификация, нюансы монтажа). Однако, бывают исключения. Например, латунные фитинги можно использовать на стальных или чугунных трубах — они довольно прочные и не подвергаются деформации и коррозии. Для медных труб должны применяться только медные фитинги – элементы системы соединяются пайкой.
