Как правильно обустроить систему водоснабжения частного дома из колодца

Выбор насоса для водопровода

В настоящее время существует огромный выбор данных устройств на рынке оборудования. Но многие люди, когда начинают заниматься проведением воды от колодца к дома, не знают, какой модели выбрать, с какой мощностью и производительностью.

Для начала нужно подсчитать всех потребителей в доме, а также поливочное оборудование на огороде, ведь на загородном участке почти всегда есть кусочек земли, где владельцы высаживают овощи и фрукты, которые нуждаются в поливе летом.

Производительность насоса определяется при помощи суммирования всех потребителей в доме, с учётом того, что они будут включены одновременно. Например, для небольшого двухэтажного дома производительность насоса должна быть в пределах 2-4-х кубометров воды в час.

Важным параметром при выборе устройства считается напор воды, который указывается в метрах. Достаточный напор водяного потока позволяет работать всей бытовой технике одновременно. Вода должна хорошо подниматься на наивысшую точку, где расположены потребители в доме.

Виды насосов для подключения воды

Насосы бывают двух видов:

• погружные – опускаются непосредственно в колодец;
• поверхностные, могут быть установленывдали от источника воды.

Поверхностные насосы более простые в обслуживании и ремонте, так как их не надо доставать из воды.

Установить такой насос можно в доме или на участке. К недостаткам такого вида оборудования следует отнести небольшую высоту всасывания. Из-за этого насос необходимо располагать как можно ближе к колодцу.

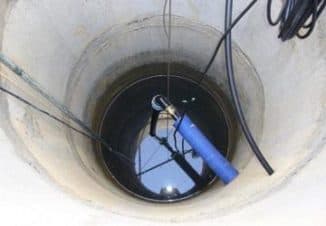

Погружной насос должен всегда находиться в воде, так как его двигатель охлаждается при помощи воды. Если вода по каким-то причинам уйдёт из колодца, насос сгорит. Чтобы защитить такое оборудование от перегрева во время отсутствия воды, необходимо установить автоматику, которая будет отключать устройство, если нет воды или её уровень снижается.

Выбор насоса для водопровода

В настоящее время существует огромный выбор данных устройств на рынке оборудования. Но многие люди, когда начинают заниматься проведением воды от колодца к дома, не знают, какой модели выбрать, с какой мощностью и производительностью.

Для начала нужно подсчитать всех потребителей в доме, а также поливочное оборудование на огороде, ведь на загородном участке почти всегда есть кусочек земли, где владельцы высаживают овощи и фрукты, которые нуждаются в поливе летом.

Производительность насоса определяется при помощи суммирования всех потребителей в доме, с учётом того, что они будут включены одновременно. Например, для небольшого двухэтажного дома производительность насоса должна быть в пределах 2-4-х кубометров воды в час.

Важным параметром при выборе устройства считается напор воды, который указывается в метрах. Достаточный напор водяного потока позволяет работать всей бытовой технике одновременно. Вода должна хорошо подниматься на наивысшую точку, где расположены потребители в доме.

Виды насосов для подключения воды

Насосы бывают двух видов:

• погружные – опускаются непосредственно в колодец;
• поверхностные, могут быть установленывдали от источника воды.

Поверхностные насосы более простые в обслуживании и ремонте, так как их не надо доставать из воды.

Установить такой насос можно в доме или на участке. К недостаткам такого вида оборудования следует отнести небольшую высоту всасывания. Из-за этого насос необходимо располагать как можно ближе к колодцу.

Погружной насос должен всегда находиться в воде, так как его двигатель охлаждается при помощи воды. Если вода по каким-то причинам уйдёт из колодца, насос сгорит. Чтобы защитить такое оборудование от перегрева во время отсутствия воды, необходимо установить автоматику, которая будет отключать устройство, если нет воды или её уровень снижается.

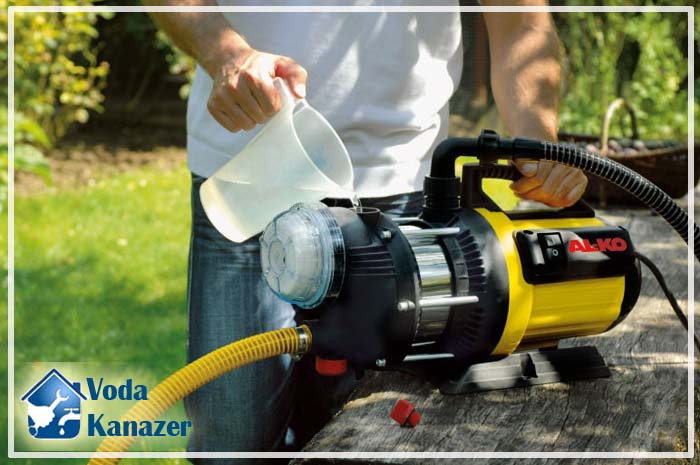

Первый запуск

Ввод в действие насосного бытового оборудования бывает затруднен из-за присутствия малых доз воздуха в полостях тракта магистральной трубы, гидроаккумулятора и рабочей камеры насоса. При вращении крыльчатки за ее полостями образуются разреженные зоны, в которых собирается воздушно-водная суспензия. Плотности смеси не хватает, чтобы обеспечить необходимое давление всасывания, вода с колодца не поступает.

«Победить» проблему помогают вспомогательные устройства, позволяющие повысить давление воды в рабочей камере. Для этого в систему своими руками дополнительно врезают напорные заливные трубы, оснащенные в верхней части воронкой или емкостью с водой. Их задача – повысить давление жидкости в рабочей камере насоса. Чем выше будет располагаться заливная воронка, чем большего объема будут вспомогательные емкости, тем большее давление можно создать в системе, быстрее ввести механизм прибора в рабочий режим.

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней  труба, входящая в дом, и ее разводка по потребителям.

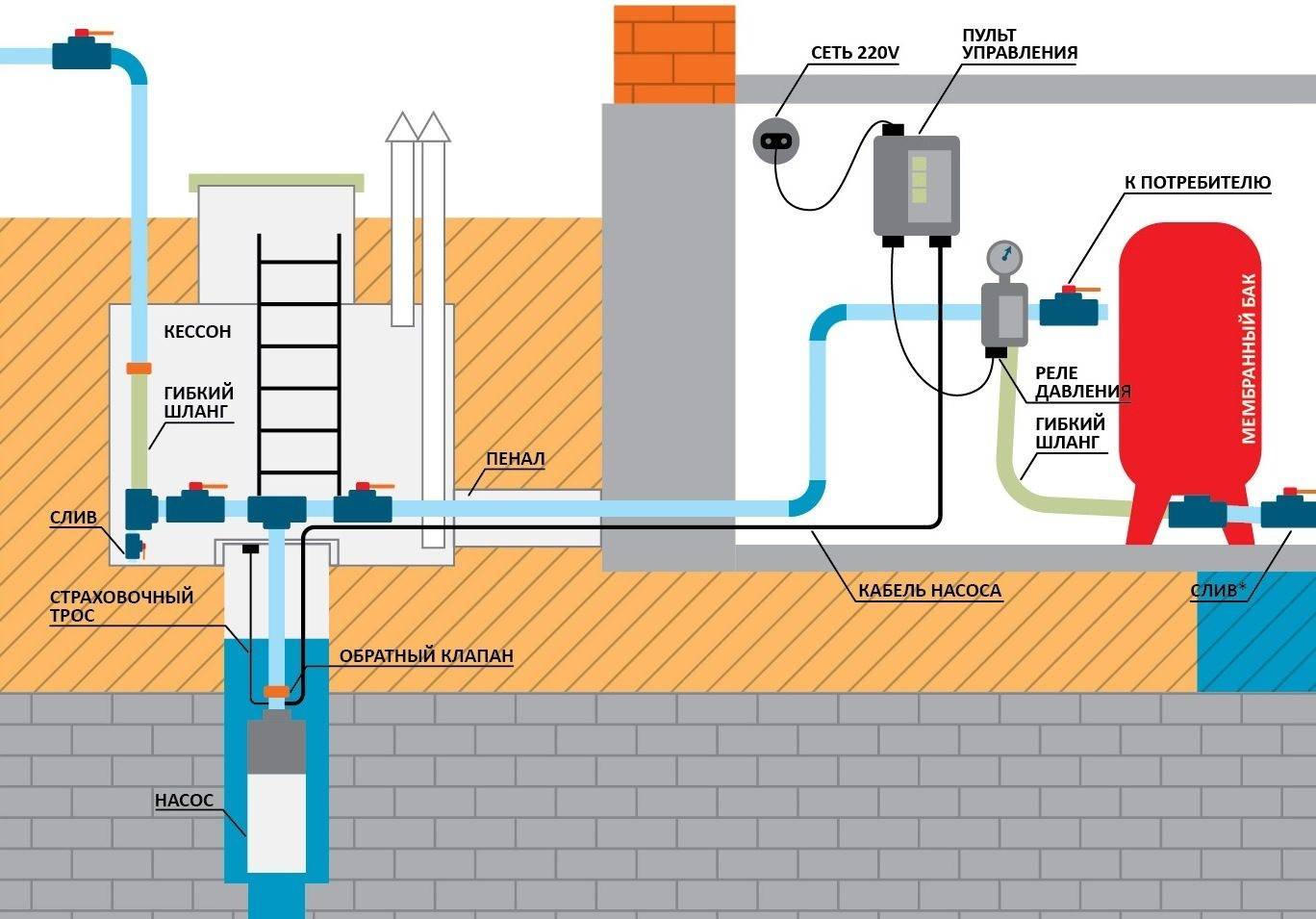

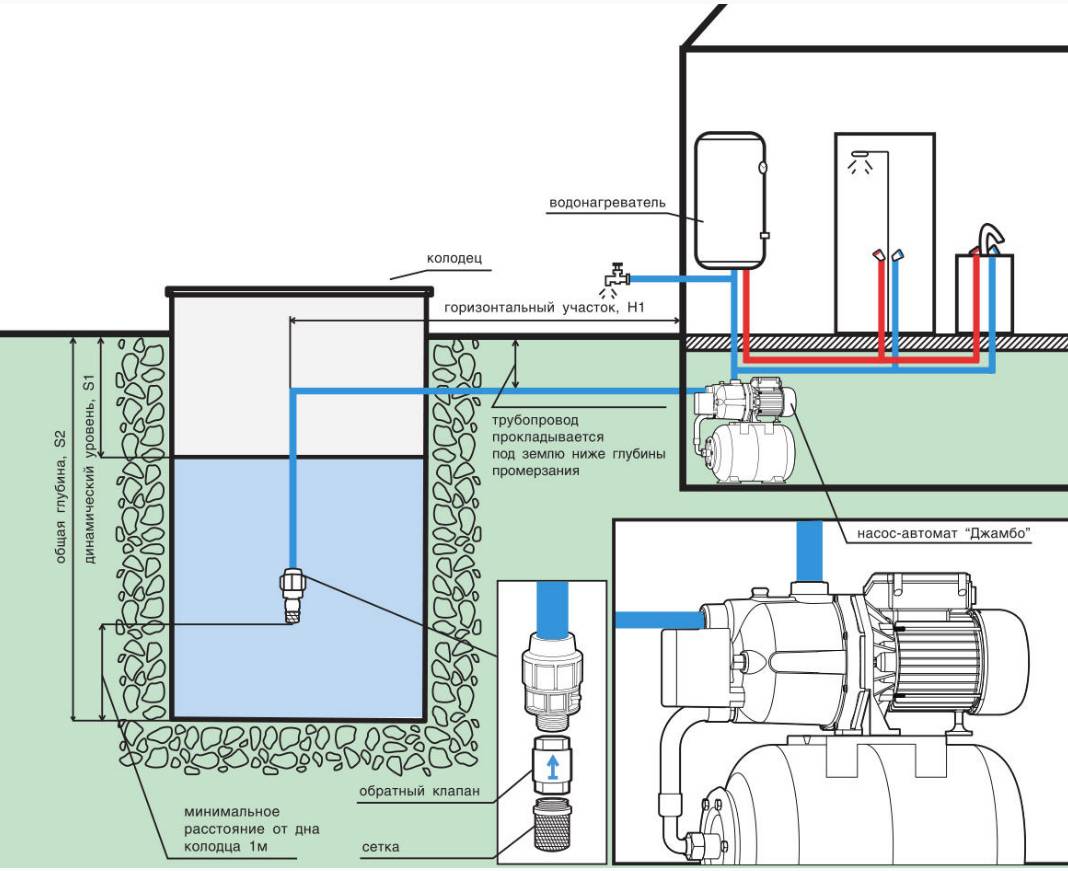

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

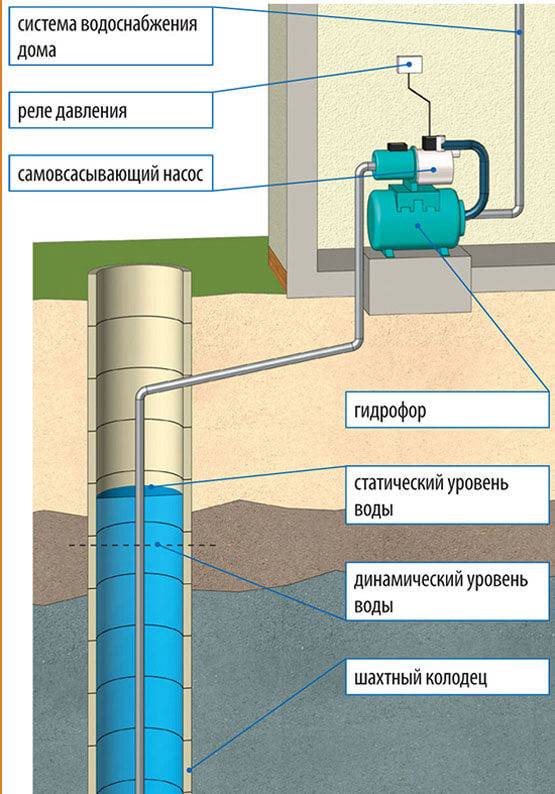

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Разводка труб водоснабжения

Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.

Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).

Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.

Дополнительное оборудование

В насосную станцию входят многие элементы, в том числе накопительная ёмкость и реле давления.

• Если же собирается система из отдельных узлов, то на этом этапе нужно установить гидроаккумулятор – специальный бак с мембраной. Расположить резервуар можно в кессоне или подвальном помещении дома. На входе в бак устанавливается обратный клапан и дренажный слив (и ещё один слив за баком).
• Электрическая часть. Проводится подключение всех элементов, устанавливается реле давления, датчик сухого хода.
• Система фильтров располагается после гидроаккумулятора. В идеале, чтобы определиться с системой очистки, образцы жидкости нужно отправить в лабораторию для установления примесей.
• Бойлер. После бака и системы фильтров, делается разводка воды на два потока и один из них пропускается через водонагреватель.

Правила подключения к центральному водопроводу

Каждый желающий осуществить подключение к центральному водопроводу должен знать о тонкостях и правилах его проведения.

Эта процедура регулируется законодательством и предполагает определенные действия со стороны потребителя:

1. Составить договор по схеме и утвердить его.
2. Сделать заявку на подключение и подать ее в органы территориальной власти.
3. Получить технические условия по врезке в централизованное водоснабжение.
4. В течение трех суток после получения документации службы делают сверку, определяют водоотводный баланс, особенности и возможности подачи жидкости.
5. Если документы оформлены не корректно, то заказчику приходит уведомление о сборе достоверной и актуальной информации. Исправить документы нужно в течение 20 суток.
6. В случае верного оформления документов специально уполномоченными службами выдается разрешение на проведение работ. В течение трех недель водоканал должен отправить заказчику договор с условиями работы и ее оплаты.

Службы не имеют права отказать потребителю в подключении к центральному водопроводу частного дома, если на это есть техническая возможность. При ее отсутствии оформляется проект водоснабжения частного дома от центрального водопровода.

Оплата за организацию водоснабжения осуществляется следующим образом:

• в течение 15 суток после составления договора вносится 15 процентов;
• на протяжении трех месяцев от начала проведения работ оплачивается 50 процентов от суммы;
• остальные 15 процентов стоимости работ выплачиваются после подписания заключительного акта, который гарантирует водообеспечение участка.

Обращение в геодезическую службу

Работники геодезических структур занимаются топографическими съемками территории, а также составлением ситуационного плана местности. На нем обозначают все присутствующие объекты, а также расстояние между ними и инженерными точками. Работа геодезистов обычно занимает около десяти суток.

Обращаясь в эту структуру, заявитель должен предоставить документы о праве владения земельным участком.

Какие потребуются документы

Заявление от владельца участка – это главный документ, на основе которого составляется договор о подключении частного дома к центральному водопроводу.

В нем должна быть указана достоверная информация:

• реквизиты пользователя;
• название и местоположение объекта, который будет подключен;
• информация о других водозаборных источниках и канализационных стоках;
• площадь территории и расположенные на ней объекты, их описание;
• информация о деятельности объекта.

Вместе с заявлением пользователь должен предоставить бумаги:

• ксерокопию свидетельства о праве владения на участок;
• копию паспорта или другого документа, удостоверяющего личность;
• стандартный список бумаг, который установлен законодательством для составления договоров с ресурсоподающим органом;
• информацию, необходимую для подсчета объема потребляемой жидкости;
• копии актов относительно подключения, промывки, дезинфекции водомагистрали на участке или в помещении заказчика;
• копии бумаг на водные счетчики;
• схему территории, где были взяты пробы;
• положительное решение экспертных органов, если оно требуется по закону;
• копии документов относительно других источников поступления воды, где будут указаны объемы ресурса.

Особенности летнего внешнего водопровода

В зависимости от сезонности проживания в доме выбирают способы прокладки внешней части водопровода.

Если это дом за городом, и в нем проживают только в теплое время года, то можно выбрать «летнюю» схему водопровода.

В этом случае, если позволяет глубина колодца, используют поверхностный насос, который можно устанавливать просто под навесом, защищающим его от осадков и от солнца. И экономят значительные средства на обустройстве кессона (яма, стенки, утепление, лестница, крыша, герметичный люк).

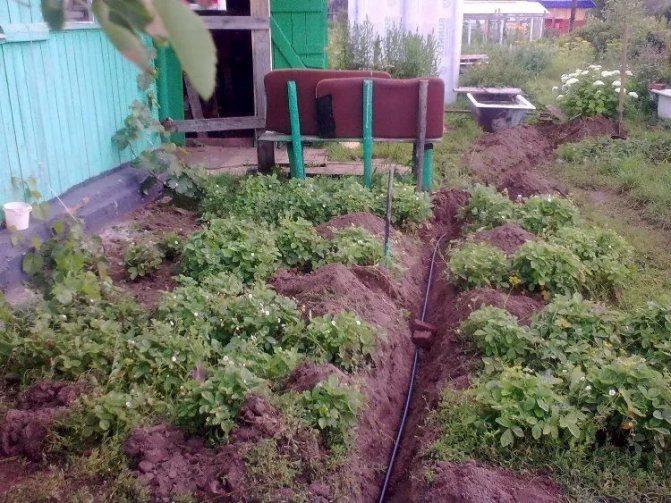

Водопровод от насоса к дому можно проложить по «бюджетной» схеме, используя мелкие траншеи, глубину которых выбирают таким образом, чтобы не повредить трубы при вскапывании участка.

Такая прокладка труб подходит для дачи или «летнего» дома в деревне Источник izhevsk.ru

Можно вообще уложить трубы на поверхности земли, но они явно не будут украшать ландшафт, а по окончании сезона их придется демонтировать и спрятать «под замок».

Еще одна статья экономии – ввод в дом. Трубу можно завести либо через цоколь, либо вообще через стену. И не надо сверлить отверстие в монолитном или сборном фундаменте, если оно не было предусмотрено при строительстве.

Выбор оборудования

Если вы решили обеспечить водоснабжение дачи из колодца своими руками, важно правильно выбрать перекачивающий агрегат – от его работы будет зависеть эффективность системы. Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками

Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками.

Использовать погружной насос с гидроаккумулятором — хороший вариант провести водопровод в дом из колодца

Такие агрегаты имеют ряд преимуществ:

• низкий (в сравнении с насосной станцией) уровень шума,
• большая глубина подъема (насосная станция без эжектора не может работать на глубине более 8 метров),
• меньшая стоимость,
• за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и связанного с этим выхода из строя оборудования.

При выборе системы с использованием насосной станции колодец оснащается водозаборным оголовком и обратным клапаном на нем. Для предотвращения попадания мусора в систему водоснабжения водозаборное отверстие оснащается сетчатым фильтром.

Перекачивающее устройство и автоматические систему управления и защиты оборудования могут устанавливаться на определенном расстоянии от источника, в отапливаемом помещении, в доме. Там же устанавливается демпферный бак. Если насосная станция имеет функцию плавного пуска, необходимость установки демпферного бака исчезает, хотя он будет полезен в любом случае для резерва определенного количества жидкости.

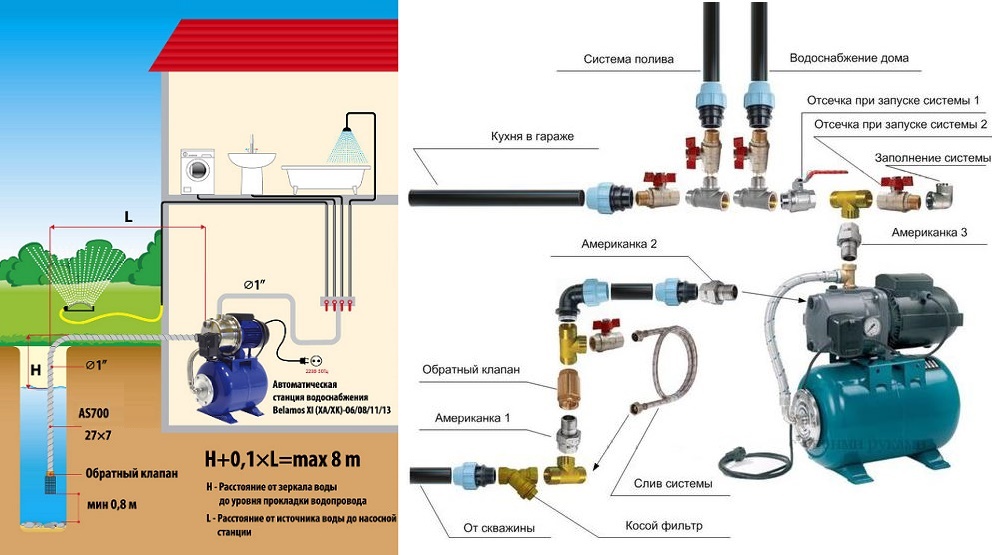

Водопровод на даче своими руками из колодца с насосной станцией с гидроаккумулятором

О выборе шлангов в оплетке для монтажа летних систем было сказано выше. Для зимних систем лучше выбирать трубы из современных полимерных материалов (оптимальный вариант — полиэтилен низкого давления ПНД), долговечных и устойчивых к коррозии.

• Если вы делаете монтаж водопровода на даче своими руками из колодца, температура воды не будет высокой, поэтому выбор материала труб практически не ограничен. В некоторых случаях рекомендуют выполнять участки магистрали из чугуна, но только в том случае, если коммуникации прокладываются под тротуарами или дорожками с большой нагрузкой.
• При монтаже трубопровода от колодца до дома следует руководствоваться справедливым для всех инженерных систем правилом – чем меньше количество стыков, тем выше надежность конструкции в целом.
• Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб. В любом случае все соединения в обязательном порядке должны быть герметичными. Разъемные и неразъемные соединения полимерных труб при помощи нагревающего (частично расплавляющего материал) оборудования и современных компрессионных фитингов не пропускают воду и обеспечивают высокую надежность стыков.

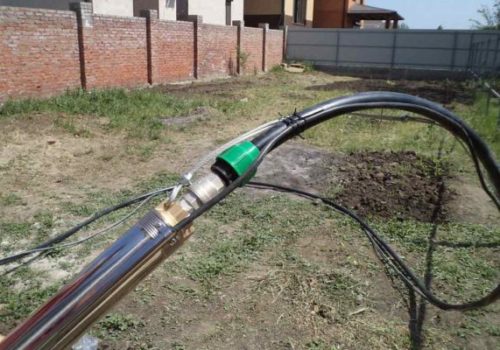

Устанавливаем насос в скважину

Прежде, чем опустить погружной насос, нужно произвести несколько действий:

1. На выходное отверстие крепится труба, которая будет подавать воду наверх.
2. Подключается обратный клапан.
3. В специальные проушины продеть трос, зафиксировать хомутами.
4. Соединить вместе при помощи хомутов: трос, кабель и трубу подачи воды.

Рекомендуется закреплять прибор в метре от дна. Чтобы именно так и сделать, насос аккуратно опускается, пока не почувствуется, что он встал на дно. Делается отметка маркером. После этого оборудование вытаскивается на столько, чтобы отметка поднялась на 1 м.

Теперь можно установить оголовок для скважины. Далее прокладываются и соединяются трубы, ведущие воду в дом.

Выбор насосного оборудования и гидроаккумулятора

подходящий вид насосного оборудованиямодель нужной мощности3

Давление в системе должно соответствовать максимальному расстоянию от воды до верхней точки подачи воды (10 м по вертикали примерно равно 1 атм.), то есть при расстоянии 35 метров, давление будет составлять около 3,5 атм. Для налаживания системы водоснабжения при помощи поверхностного насоса потребуется следующее оборудование:

• штуцер, предназначенный для соединения трубы (шланги) и поверхностного насоса;
• труба (шланга), один край которой подсоединяется к насосу, а другой опускается в воду;
• обратный клапан, устанавливающийся на край шланга, опущенного в воду для предохранения от возврата воды из системы в колодец;
• сетчатый фильтр, соединяющийся с обратным клапаном;
• пятивыводной адаптер, реле давления и манометр, подсоединяющийся к насосу;
• гибкая подводка для соединения гидроаккумулятора и насоса.

Насосная станция представляет собой уже полностью укомплектованную систему, которая схожа с предыдущим вариантом сборки при помощи поверхностного насоса с одним единственным, но очень важным отличием: наличие стандартного встроенного гидроаккумулятора к сожалению не очень большого объёма (до 50 л). Именно поэтому применение уже готовой насосной станции приемлемо для семьи из 1−2 человек. В другом случае потребуется гидроаккумулятор большего объёма (примерно от 100 до 500 л), что возможно лишь при индивидуальной сборке, особенности которой описаны ранее. На сегодняшний день можно подобрать модель поверхностного насоса с подачей воды от 4 до 8 м3/час и с максимальным уровнем напора до 55 м.

В случае если расстояние от земли до уровня воды в колодце превышает 8 м, используется лишь погружной колодезный насос, имеющий большую стоимость в сравнении с предыдущим вариантом. В зависимости от модели глубинного насоса и финансовых возможностей различают:

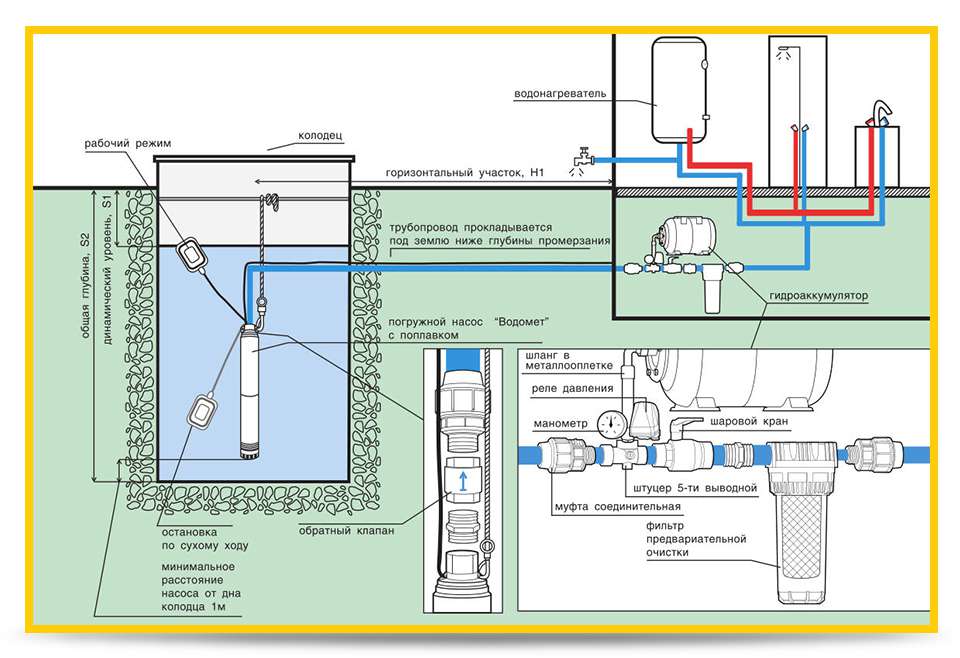

• обычные и со встроенными поплавками, предназначенными для автоматического выключения оборудование в случае недопустимого понижения уровня воды в колодце. При использовании обычных моделей придётся следить за этим лично, так как работа насоса «вхолостую», может привести к его неисправности;
• вибрационные и центробежные. Центробежные погружные насосы обладают более высокими техническими характеристиками и отсутствием неприятного шума, что и отличает их от вибрационных моделей. Именно поэтому их применение в организации системы водоснабжения из колодца более приветствуется специалистами.

Расчёт необходимой мощности глубинного насоса и объёма подходящего гидроаккумулятора осуществляется стандартным методом, используемым для поверхностного оборудования. Данный вид насоса, как правило, имеет максимальную глубину погружения около 20 м. Для подвода воды в дом потребуется также обратный клапан, донный фильтр, гибкий шланг, полипропиленовые трубы диаметром 32 мм и соответствующие им пресс-фитинги для металлопластиковых труб, электрический кабель, утеплители, тройники и прочие мелкие комплектующие.

В качестве дополнительного оборудования, которое может стать определённой гарантией качественной работы системы являются ресивер и байпас. Первый защищает от возможных резких перепадов давления, а второй пригодится в случае отключения электричества или неожиданного выхода системы из строя.

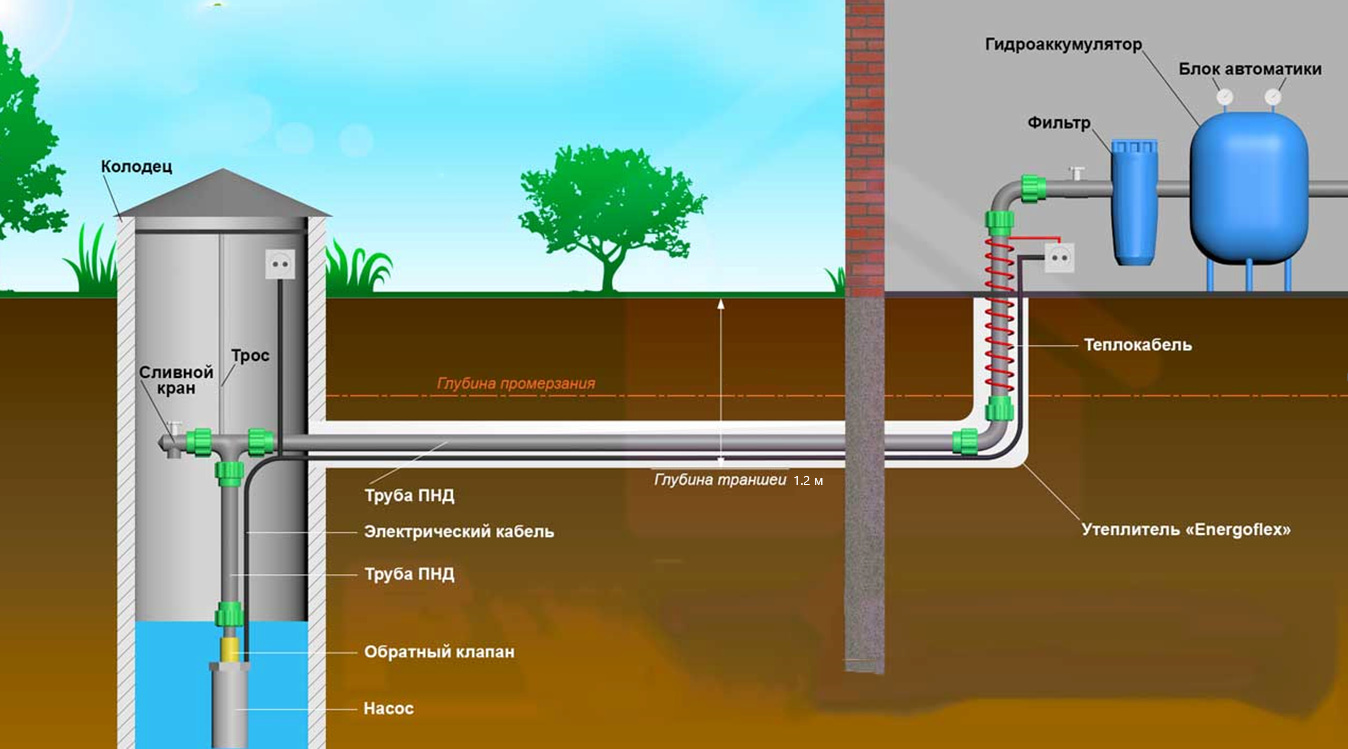

Трубопровод в дом

Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.

Устройство трубопровода

Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.

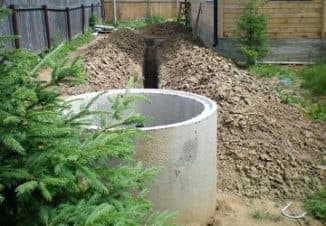

Прокладка коммуникаций к колодцу

Для загородного водоснабжения из колодца используются транспортные коммуникации и устройства для разбора воды. При этом применяют две основные схемы: с наружным и погружным насосом.

При этом поверхностный насос используют при глубине водозабора 6…8 м (реже до 10м). Более глубокие колодцы снабжаются погружными (глубинными) моделями. При этом разделяют изделия, имеющие верхний и нижний водозабор.

Забор жидкости снизу подразумевает установку дополнительного фильтра от песка и взвеси.

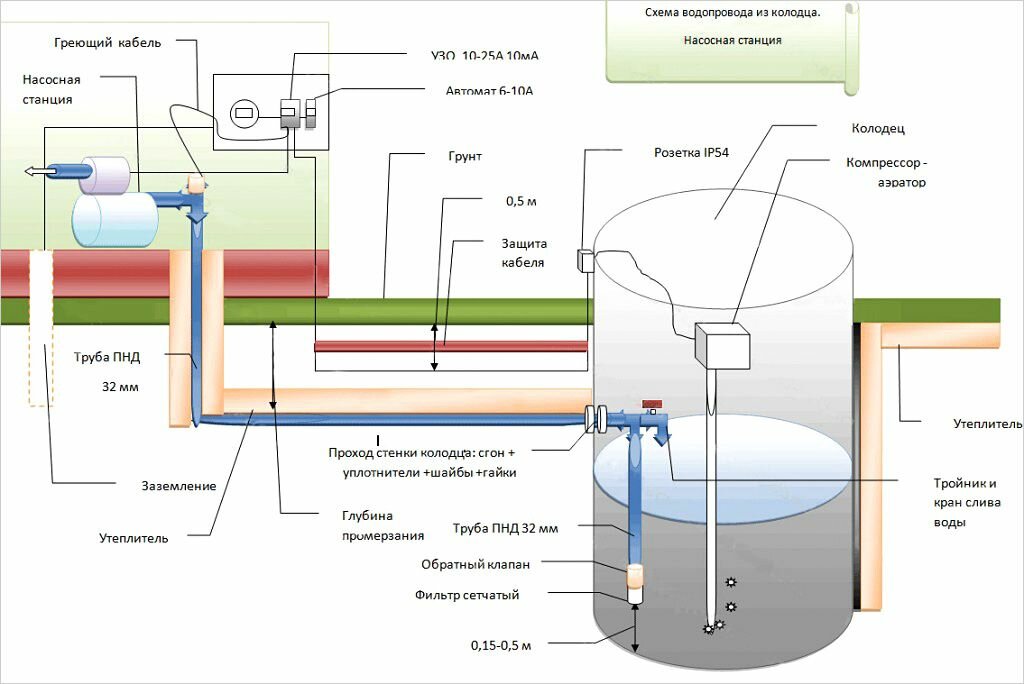

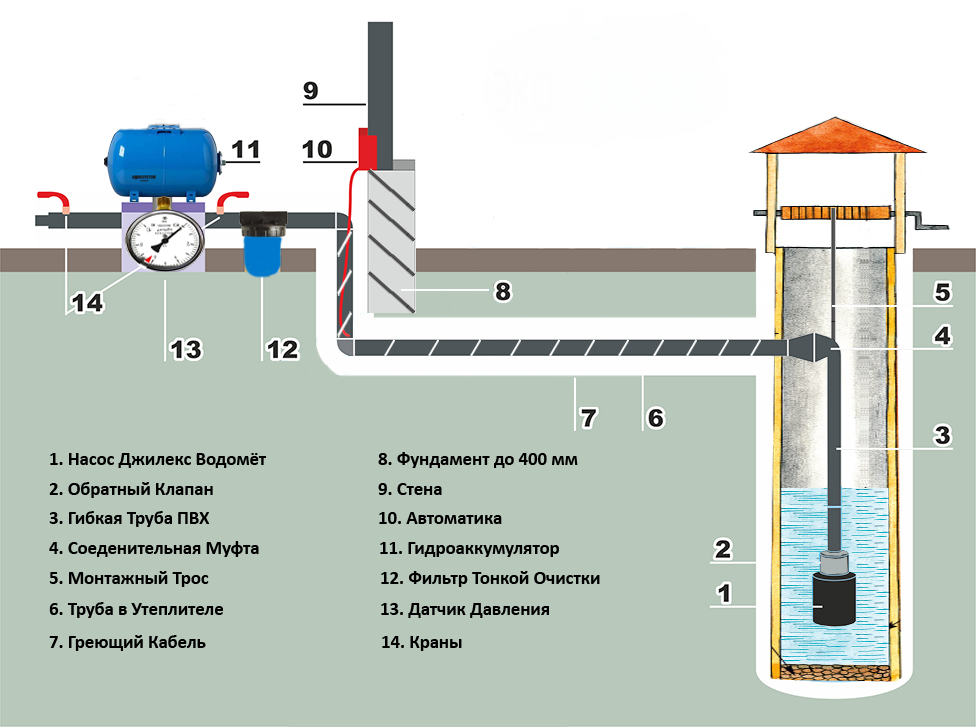

Подводка воды из колодца в дом (схема) с устройством внешней водонапорной сети (для полива, уличных работ) представлена на иллюстрации.

Следует отметить, что устройство накопительного бака обязательно: в случае повышенного разбора воды и/или недостаточного уровня воды в колодезной шахте, пуска или остановки насоса это поможет сохранить систему водоснабжения из колодца в рабочем виде. Вентили для слива воды из домовой системы в колодец необходимы для сезонной «консервации» жилья или проведения в здании ремонтных работ.

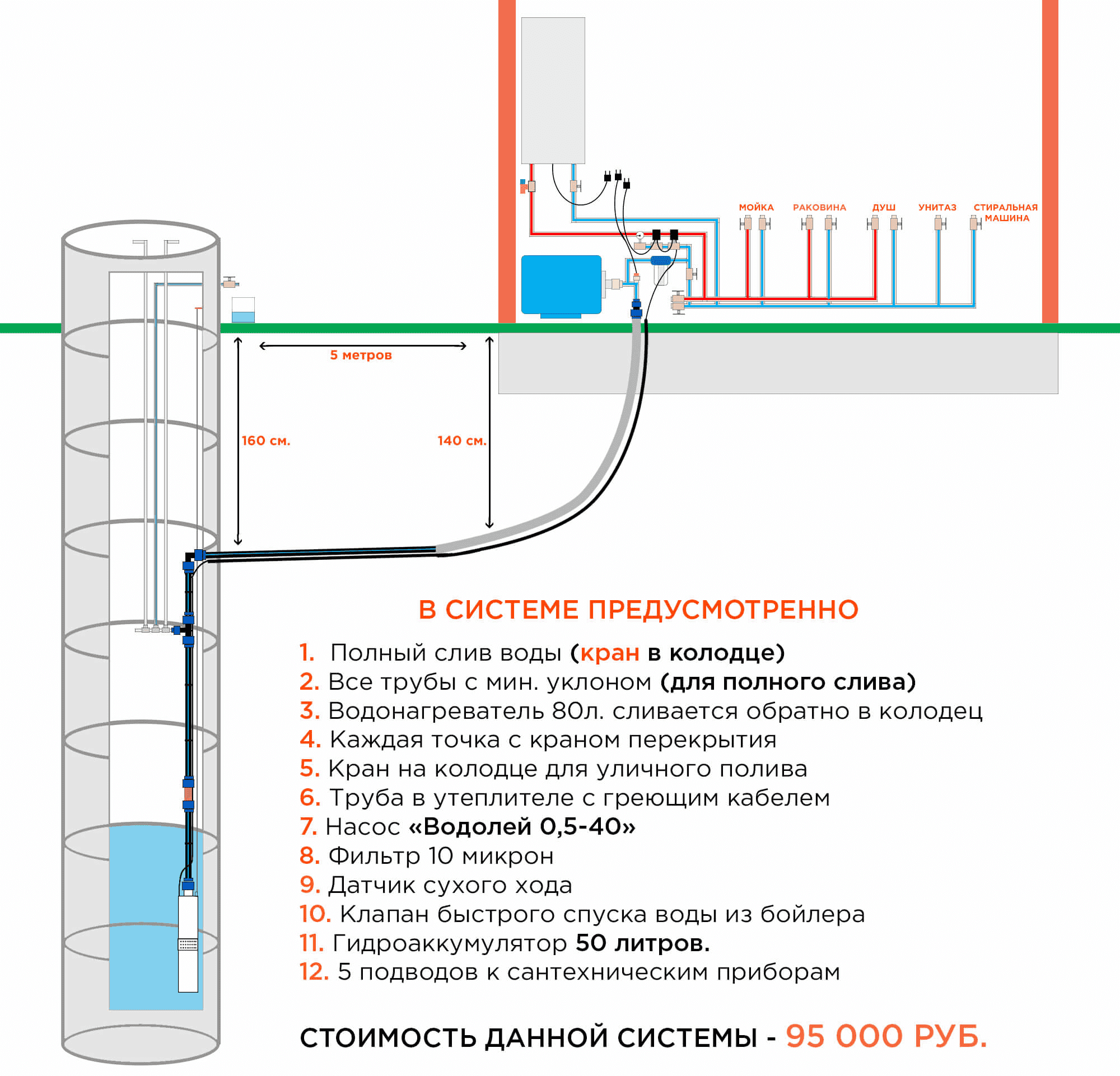

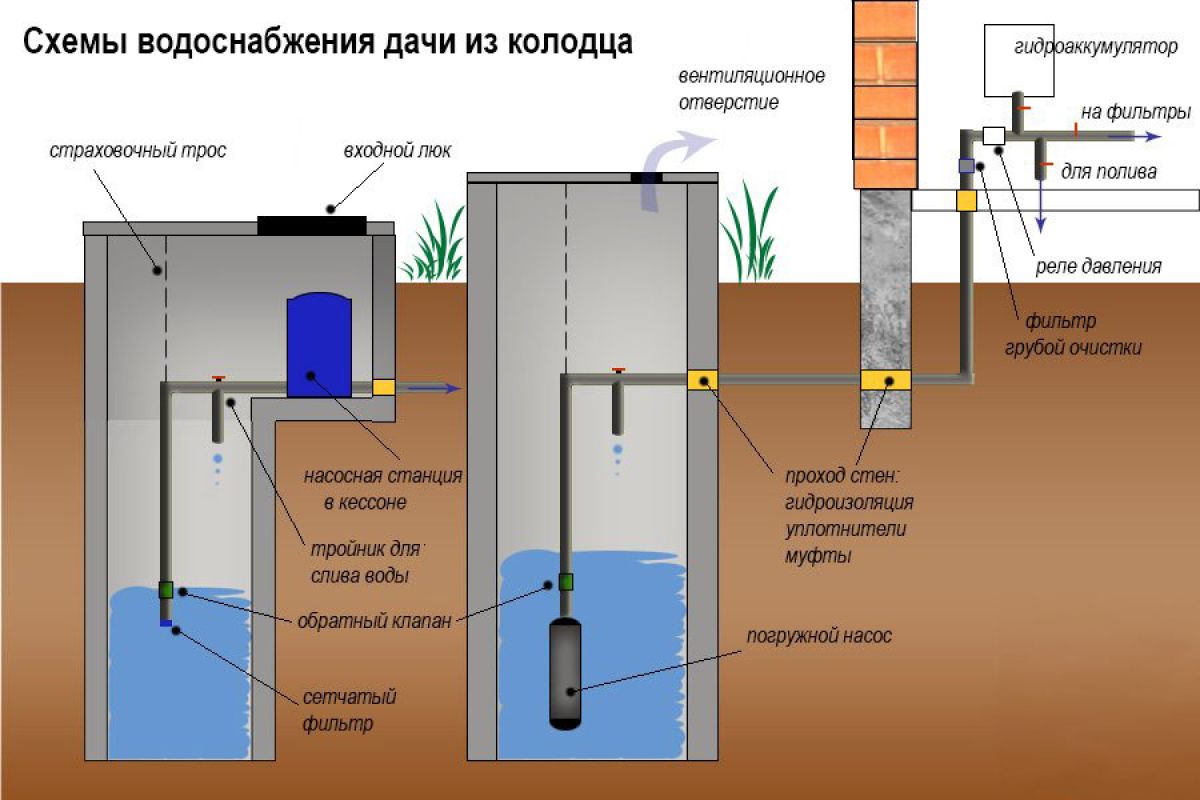

Схема выполнения трубопровода из колодца представлена ниже. Такой способ прокладки водопровода (с расположением трубы подачи ниже уровня промерзания почвы) предназначен для зимнего водопровода из колодца.

Для нормального водопользования необходимо обеспечить в системе давление 2,4…4 атмосферы. При этом изменение давления, невозможность работы системы при низком уровне воды в колодце и другие возможные проблемы отслеживаются с помощью вмонтированных в схему датчиков (реле).

После водонакопительного бака имеет смысл разделить поток на два (с помощью тройника): технический и питьевой. Второй пускается через систему очистки. Техническую воду также делят на два русла – холодная и для нагрева (горячая вода, отопление при водяной системе обогрева дома).

Оптимальным вариантом автоматического снабжения жилья водой является установка не просто насоса, а насосной станции (на предыдущих иллюстрация показан именно такой вариант). При этом необходимо учитывать эксплуатационные параметры станций:

• номинальная мощность мотора – 0,25…1,4 кВт;
• производительность (объем прокачиваемой воды) 1500…4000 л/ч;
• предельный перепад высот (от нижней точки заборы воды в колодце до верхней точки водоразбора) 8…50 м. При этом 4 м по горизонтали приравниваются к 1 м по вертикали;
• объем накопительного (демпферного) бака 60…80 л.

При нестабильной работе системы энергоснабжения желательно предусмотреть в системе насосной станции (или домовой электросети) стабилизатор напряжения и/или аккумуляторы для автономной работы.

Установка и подключение насоса

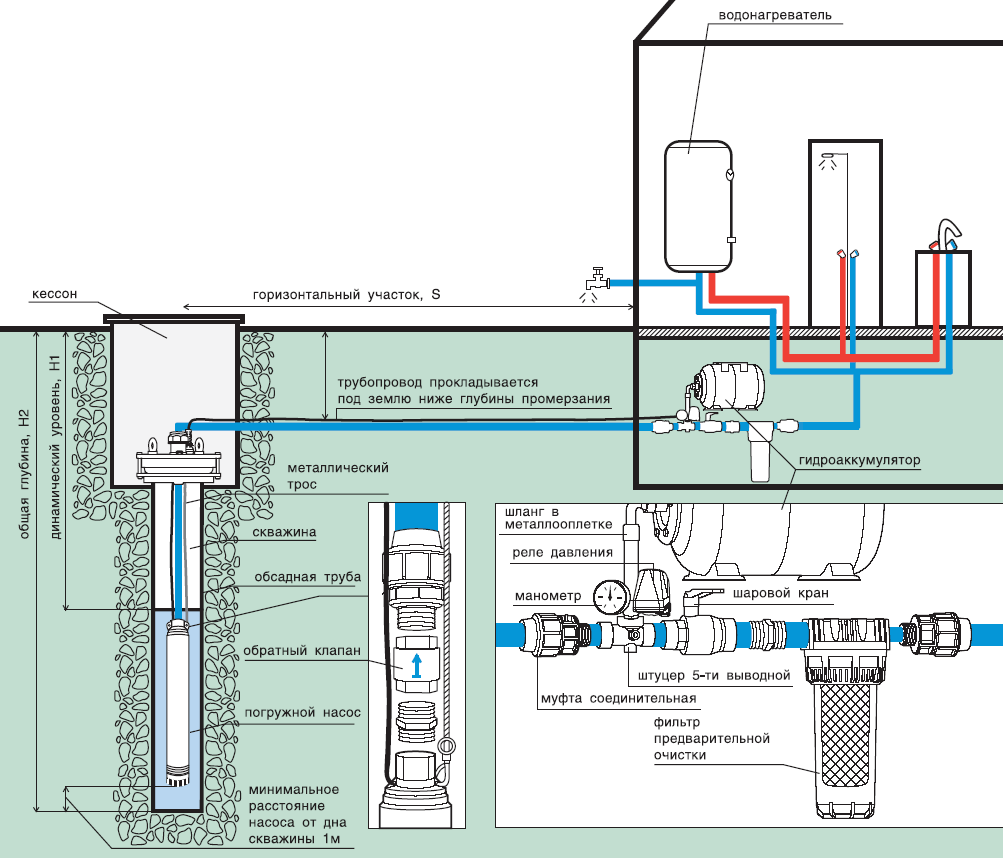

Подключение глубинного насоса для скважины

Для скважин используется погружной насос. Он опускается прямо в шахту. Для подключения насоса необходимо выполнить следующие действия:

• на муфту насоса вкручивается обратный клапан, его задача не допустить слив воды из накопителя после отключения насоса;
• для защиты насоса от мелких частиц и песка, устанавливается дополнительный фильтр;
• к обратному клапану присоединяется труба, идущая к накопителю;
• чтобы надежно соединение к электропитанию его помещают в водонепроницаемую муфту и крепят провод по всей длине шланга;
• крепится страховочный трос к специальному отверстию на насосе;
• труба и питающий кабель выводятся через отверстие в оголовке, страховочный трос крепиться к оголовку;
• всю конструкцию опускают в трубу;
• оголовок крепиться на обсадной трубе, а провод подключается к пульту управления.
