Как правильно сделать водопровод в загородном доме?

Советы и рекомендации

Бесперебойная водоподача и хороший напор могут обеспечить долгую и эффективную эксплуатацию различных сантехнических и бытовых устройств.

Чтобы механизм водозабора был организован верно, эксперты рекомендуют:

• Лучше всего проводить водоснабжение в летнее время, чтобы можно было понять, где именно находится источник воды. К тому же как раз летом уровень грунтовых вод максимально снижается.
• Когда выбираете насос, лучше всего выбирать устройства, где датчики воды уже встроены.
• Для поддержания перманентного высокого давления в системе водопровода следует избегать слишком большого количества углов и поворотов во время прокладывания трубопровода.
• Чтобы осуществить монтаж трубопровода от скважины к дому, лучше использовать специальный тип пищевых труб с определенной маркировкой.
• Перед использованием системы необходимо обязательно проводить тестовый запуск устройства. Это даст возможность проверить систему на наличие неисправностей и устранить их без каких-либо серьезных последствий.

• Ввод труб в постройку лучше всего осуществлять через стены с применением специальных «стаканов» из металла и пластика. Места, где осуществляется ввод, обязательно должны быть утеплены.
• Чтобы работа водопровода была бесперебойной, необходимо чтобы в гидробаке давление было меньше на 0,2 бара, чем нижняя грань во всей системе водопровода.
• Для правильного использования коллектора вначале обязательно требуется установить запорную арматуру, а также кран, чтобы сливать воду.
• Для создания системы, которая будет максимально эффективной, следует не экономить на расходных материалах, так как потом все равно это может вызвать новые расходы и затраты, которые будут еще больше, чем хотелось бы.

Организация водоснабжения частного дома своими руками – это очень ответственный вопрос, который не только требует от владельца дома повышенного внимания, но и четкого понимания того, как вообще устроен такой механизм подачи воды и какие особенности имеют различные компоненты оборудования.

Только высококачественные материалы и четкое понимание роли того или иного элемента системы водоснабжения дадут возможность выполнить все работы четко и качественно, что в конечном результате позволит обеспечить частный дом питьевой водой в кратчайшие сроки и при минимальных затратах ресурсов и денежных средств.

О том, как сделать зимнее водоснабжение из колодца, смотрите в видео ниже.

Использование возможности центральной системы

Централизованные сети обладают некоторыми достоинствами. Нет необходимости обслуживать насосы, оборудовать насосную станцию, не нужно устанавливать большую накопительную емкость, за давление и чистоту воды отвечает организация, которая предоставляет услуги для частных домов. Это идеальный вариант преимуществ.

Но обычно бывает, что давление воды слабое, вода течет ржавая, организации требуются деньги для ремонта системы подачи воды, поэтому приходят дополнительные квитанции на оплату. Кроме этого, за централизованную воду придется платить согласно показаниям счетчика. С другой стороны не требуется копка колодца, траншеи и других работ. Подается заявка, вам выдают разрешение на подключение к системе. В ближайшие дни вам копают траншею, укладывают трубы и устанавливают счетчики.

Вид и схема водоснабжения выбирается самостоятельно. Если в вашей сети водоснабжения нет перебоев с подачей воды, нормальное давление, вода чистая, то лучше подключиться к центральной системе. Если давление слабое, часто происходят гидроудары, качество воды оставляет желать лучшего, то целесообразно установить оборудование для настройки давления, установить накопительные емкости и фильтрующие элементы. В этом случае лучше организовать индивидуальную систему со своим источником воды.

Реле давления

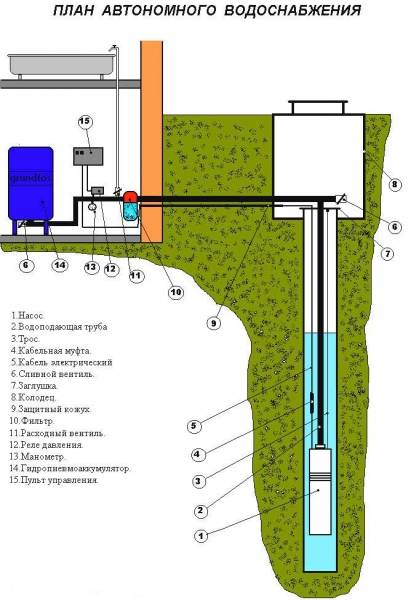

Как устроено автоматизированное водоснабжение дома из скважины или глубокого колодца?

За подачу воды в водопровод отвечает погружной насос (мембранный, вихревой или многоступенчатый). Его задача — не только поднять воду с глубины, но и компенсировать гидравлические потери на вводе водоснабжения, запорно-регулирующей арматуре и в водопроводе, а также создать необходимое для нормальной работы санитарной техники избыточное давление;

Насосы для глубоких колодцев и скважин

Водонагреватель Атмор включается при напоре воды не менее 3 метров, что соответствует давлению 0,3 кгс/см2

Гидроаккумулятор позволяет сделать запуски насоса более редкими, компенсируя падение напора при небольшом расходе воды. Кроме того, он сглаживает скачки давления при пусках насоса;

Мембранные бачки отечественного производства

На выходе насоса стоит обратный клапан (как правило, пружинный — с латунным или пластиковым затвором и нержавеющей пружиной обратного хода). Он запирает воду в водопроводе и гидроаккумуляторе при отключении насоса, не позволяя ей слиться обратно в скважину или колодец под действием собственной тяжести;

Клапан установлен на выходе погружного насоса

Обслуживающая водоснабжение дома автоматика (реле давления) запускает насос при критическом падении давления и отключает его в тот момент, когда напор воды достигает верхней заданной отметки.

Автоматическая система водоснабжения Джилекс Краб 50 работает с любыми насосами мощностью до 1100 ватт

Как это работает

Наиболее распространенная разновидность реле — электромеханические.

Отечественное механическое реле РД-5

Они устроены предельно просто: замыкание и размыкание микропереключателей питающей насос цепи обеспечивается движением подпружиненного поршня при колебаниях давления воды.

При падении напора цепь замыкается, при достижении верхней заданной производителем или владельцем планки — размыкается. Регулировка верхней и нижней границ срабатывания выполняется гайками, меняющими усилие сжатия пружины.

Устройство механического реле

Особый случай

Электронные реле встречаются в продаже несколько реже электромеханических. Причина очевидна: при той же функциональности их цена заметно выше. Если недорогое электромеханическое реле обойдется покупателю в 250-500 рублей, то стоимость электронных приборов начинается от 2500 р.

Реле с электронной панелью управления и индикацией

Основа электронного реле — пьезорезистивный датчик давления. При механической деформации пьезоэлемента слабый ток на его контактах обрабатывается управляющей электроникой, после чего та включает или выключает питание насоса.

За измерение напора отвечает пьезорезистивный датчик

Имеет ли автоматическая система водоснабжения дома с электронным реле какие-либо убедительные преимущества?

Мы позволим себе привести перечень достоинств прибора «Акваконтроль РДЭ» с сайта одного из продавцов:

• Регулировка параметров реле (давления запуска и выключения насоса) без вскрытия корпуса, через контрольную панель;
• Защита от частых включений насоса (например, при неисправности обратного клапана);
• Электронное реле позволяет защитить водопровод от разрыва избыточным давлением (если оно не падает до нижнего заданного порога);

• Кроме того, оно предотвратит затопление дома при утечках: насос отключится, если давление в водопроводе долгое время не достигает верхнего порога;
• Наконец, реле предусматривает работу в режиме полива, без контроля за возможными разрывами труб или утечками.

Автоматическое водоснабжение Водомет от Джилекс с электронным реле

Теплоизоляция

Выполнение теплоизоляционных работ не занимает много времени и не требует специальных навыков и умений.

Перед применением теплоизоляционного материала необходимо оборудовать траншею – засыпать песок или гравий на дно.

Процедура утепления зависит от того, какой вид утепления вы выбрали. Один из наиболее простых способов утепления – стекловатой или минватой. Водопроводные трубы оборачивают стекловатой и закрепляют жгутами или специальной лентой. Сверху укладывают гидроизоляционный слой из рубероида.

Утеплители из пенопласта или базальтовой ваты сделаны по типу скорлупы, поэтому их просто накладывают внахлест поверх трубы и фиксируют с помощью клея или скотча. Далее следует укладка защитного слоя. Углы и стыки обустраиваются с помощью фасонных скорлуп

Важно правильно подобрать диаметр скорлупы, чтобы она плотно облегала трубу

Такую систему отопления труб можно оснастить датчиками для измерения температуры и полностью автоматизировать. Показатели для системы автоматов можно установить в зависимости от климатических условий местности, глубины пролегания труб и особенностей грунта.

Утеплить трубы можно, используя термозащитные спреи или краски. Технически утепление таким способом во многом превосходит применение стекловаты и пенопласта. Его преимущества заключаются в наиболее низкой теплопроводности, равномерном покрытии без щелей, долговечности, безопасности. Такой материал распыляют непосредственно на трубу равномерным слоем и дают высохнуть.

Известно, что если вода находится под определенным давлением, она не будет замерзать. Для поддержания нужного уровня давления в трубу врезается ресивер. Необходимым условием для нагнетания давления является наличие обратного клапана, а также закрытый кран. На время отсутствия на даче в зимнее время достаточно установить давление в 3-5 атмосфер. Перед запуском системы водопровода необходимо будет стравить давление.

Теплоизоляция труб позволит исключить такое явление, как скопление конденсата на трубах с холодной водой в том случае, если установка кондиционера с контролем уровня влажности в доме не предусмотрена.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

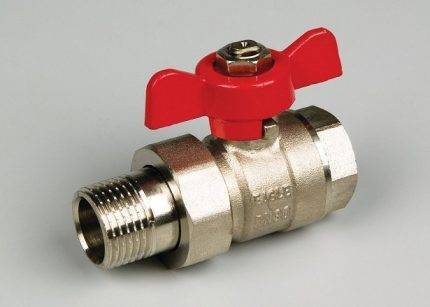

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы.

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

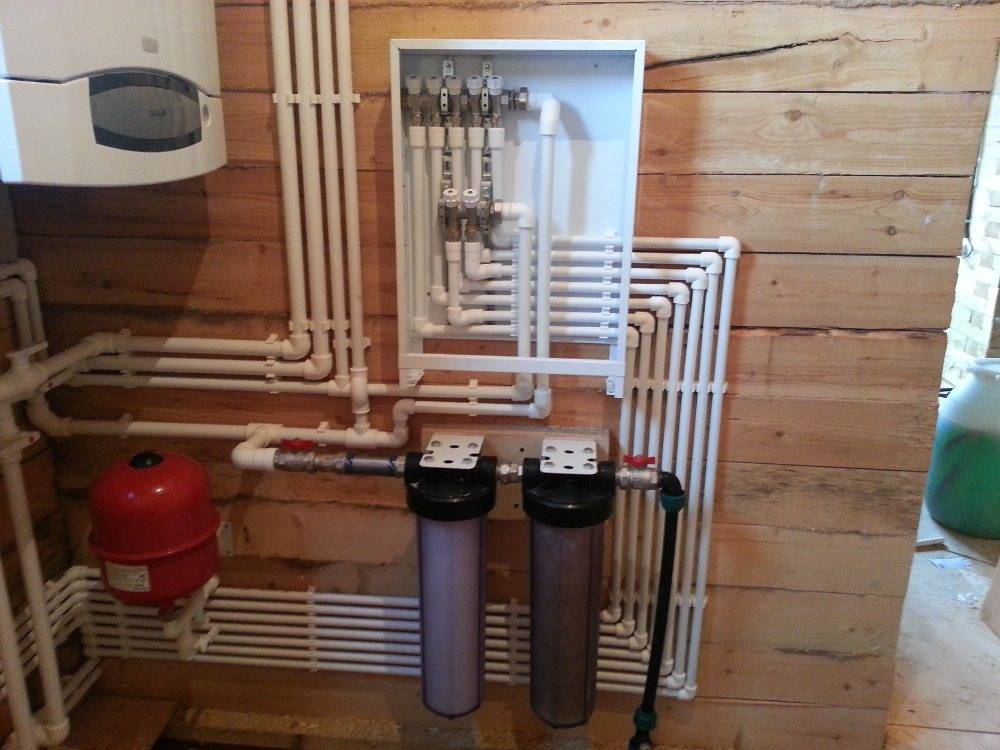

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.

Рекомендации покупателю

Основные рекомендации по подбору коллектора:

1. Перед покупкой коллектора следует определиться с типом материала водопроводных труб. Рекомендуется использовать изделия из полимеров (например, из сшитого полиэтилена), которые не разрушаются под воздействием воды и не имеют резьбовых соединений.
2. В процессе монтажа необходимо предусмотреть установку крана для боковых магистралей. Существуют коллекторные блоки с интегрированными вентилями, монтажнику требуется подключить трубы и сам коллектор к центральному стояку. Следует учитывать, что в случае повреждения механизма запорного устройства потребуется заменить весь коллекторный блок. При использовании изделия из латуни или нержавеющей стали краны устанавливаются отдельно.
3. Блок дополнительных приборов устанавливается перед коллектором (например, счетчики, фильтры или обратный клапан).

Как правильно составить схему

При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.

Перед составлением схемы разводки нужно определиться с материалами из которых будут состоять трубы:

• Пластик;
• Металлопластик;
• Медь;
• Сталь.

При самостоятельной разработке схемы водоснабжения квартиры приходится отталкиваться от общепринятых норм и правил. Лучше, когда за дело берутся специалисты. В этом случае помимо графического отображения документ содержит важную информацию:

• перечень, маркировку и количество всех бытовых сантехнических средств;
• сведения о материалах труб, диаметре, длине;
• целевого назначения трубопровода и направление движения потока;
• список необходимых запорно-регулирующих устройств;
• расположение защитных и измерительных приборов.

Но это не означает, что качество и информативность схемы водопровода квартиры, разработанной собственными руками, будет ниже. Все зависит от внимательности и аккуратности.

Что сантехники называют точкой

Сантехники используют термин “точка”, когда обозначают подвод к сантехническому прибору или отвод. Составляя смету, в ней должно быть конкретно расписано, сколько денег будет стоить подключение каждой точки.

Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. “Точка” может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.

Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит. Цена прокладки трубопровода также зависит от сложности работ.

Подбор источника водоснабжения

Перед тем, как приступить к сооружению водопровода в частном доме своими руками, следует произвести все предварительные проектно-расчётные работы. Так, необходимо решить вопрос с источником водоснабжения для жилья. Он должен соответствовать требованиям СНиП и СанПиН, предъявляемым к водоснабжению жилых помещений.

Однако, при выборе источника водоснабжения, следует учитывать, что на деле данный показатель может быть значительно превышен. В приведённой ниже таблице даны примерные расходы воды в день на различные нужды для обитателей благоустроенного дома.

Таблица расхода воды на нужды в доме:

Источники расходования воды	Литры в день
Питьевые нужды (приготовление чая, кофе и иных напитков)	3
Приготовление пищи	3
Мытьё посуды после приёма пищи	10
Соблюдение личной гигиены	до 10
Принятие ванны	от 100 до 150
Принятие душа	около 50
Пользование унитазом	10-20
Стирка белья	от 40 до 80

В итоге получаем максимальный расход в 300, а то и в 400л на человек в день. Конечно, далеко не каждый день все члены семьи принимают ванну – часто её заменяют более экономичным душем. Но в выходные дни, когда вся семья в сборе, расходы на водопроводную систему могут значительно возрастать по сравнению с буднями.

Старые нормативы также не учитывают расход воды новыми бытовыми приборами, которые устанавливаются в благоустроенных домах. Речь идёт о посудомоечных машинах, биде, джакузи, душах-массажёрах.

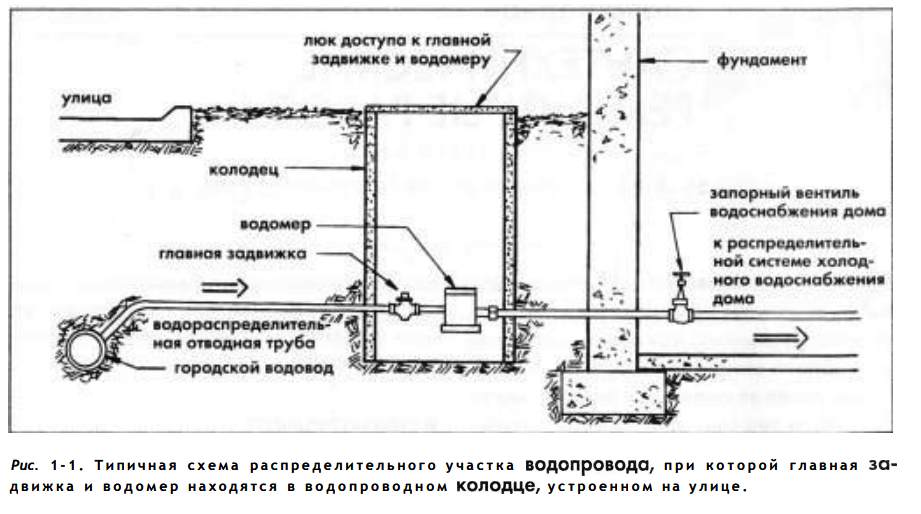

Схема подключения воды от централизованной системы

Конечно, далеко не во всех загородных посёлках имеется централизованное снабжение водой. Но там, где оно имеется, гораздо проще будет произвести врезку в магистральный трубопровод, нежели пытаться обустроить собственное автономное водоснабжение в виде артезианской скважины.

Чтобы подключиться водоснабжению, от домовладельца потребуется направить в адрес эксплуатационной организации соответствующее заявление.

Сотрудники ресурсоснабжающей компании, после рассмотрения ходатайства или выдают разрешение на подключение, либо отказывают в этом.

Если же эксплуатационная компания разрешает врезку, то её техническими работниками составляется план-схема подводки трубопровода с рекомендациями по проведению процедуры подключения.

Производится вся работа за счёт домовладельца либо сотрудниками самой ресурсоснабжающей компании, либо сторонней организацией, имеющей лицензию на проведение подобных работ.

Децентрализованный способ подачи воды в дом

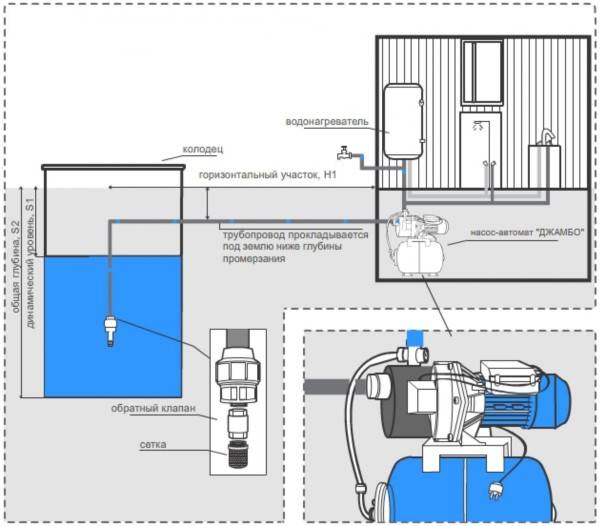

Децентрализованное водоснабжение подразумевает подачу воды в дом из некоего автономного источника, не связанного с центральным водопроводом.

В качестве такого автономного источника могут выступать:

• Скважина.
• Колодец.
• Природные источники – река, родник или пруд.
• Ёмкость, заполняемая привозной водой.

При обустройстве скважины следует учитывать предполагаемый ежедневный расход воды на домовые нужды. Достаточную производительность может обеспечить артезианская скважина, пробуренная на достаточную глубину.

Поверхностные, так называемые песчаные скважины, и колодцы рекомендуются для временного использования – например, на дачных участках.

Обеспечить бесперебойное снабжение водой дома с круглогодичным проживанием они вряд ли смогут из-за большого сезонного колебания воды и медленной наполняемости.

Ёмкости с привозной водой смогут обеспечить водой благоустроенный дом только в случае регулярного подвоза. Подобный вариант, с учётом среднего ежедневного расхода на семью из трёх человек в 900 – 1 000 л, может обойтись весьма и весьма недёшево. Оптимальное место для бурения – как можно ближе к дому. Так вы сможете сэкономить на затратах по прокладке трубопровода.

СанПиН требует также, чтобы между скважиной (колодцем) и канализационным накопителем соблюдалось минимальное расстояние в 20м.

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

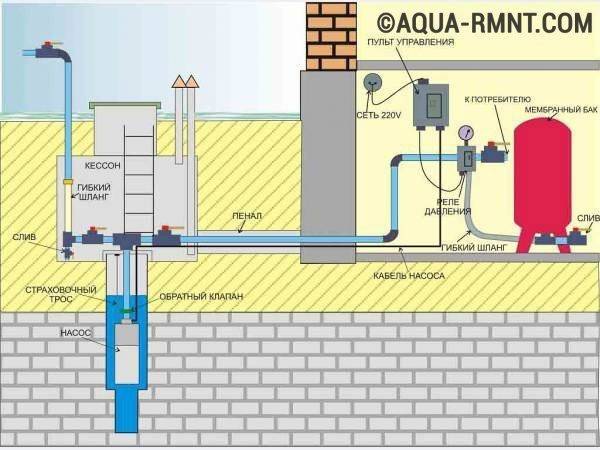

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Источник для водоснабжения: какой предпочесть

Схема водоснабжения частного дома может быть реализована несколькими способами:

• От центральной магистрали;
• От скважины.

Подключение к центральному водопроводу требует разрешения от соответствующей инстанции, и это не всегда возможно касательно частных домов. Если вы решили использовать этот вариант, учтите, что в центральном водопроводе давление уже определено изначально, и при одновременном пользовании несколькими приборами, напор воды в дальне расположенном будет ниже, чем в ближе находящемся. Поэтому старайтесь размещать потребители как можно компактней.

Колодец дает возможность обеспечить участок водой без официального разрешения госслужб, но этот вариант подходит только для сезонного использования, поэтому не подходит для жилищ с постоянным проживанием.

Система водоснабжения частного дома из скважины позволяет использовать воду лучшего качества, чем колодец. Но для ее подъема нужно хорошее давление, поэтому придется использовать более мощное оборудование, например, глубинный электронасос OPTIMA (Оптима) 4SDm 3/18 1.5кВт перекачивает жидкость с большим содержанием песка, отфильтровывая его без угрозы для агрегата.

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Выбор места

Очень важный фактор, который в дальнейшем определит параметры всей водопроводной системы. В зависимости от выбора типа скважины также зависит тип насосного оборудования. При залегании воды на глубине до 9 метров используется насосная станция с поверхностным насосом, если скважина более глубокая, для работы понадобится погружной агрегат. Все эти факторы напрямую влияют на финансовый вопрос и не только в плане разработки более глубокой скважины и используемого оборудования.

Чтобы обнаружить место и глубину залегания воды, можно сделать несколько разных действий:

• поинтересоваться в геологическом бюро о картах водоносного слоя в этой местности или получить их из другого источника;
• оплатить поиск воды на участке в фирме, занимающейся бурением скважин или аналогичной деятельностью, связанной с поиском и разработкой воды;
• узнать у соседей о специфике их водопроводной системы, в частности, скважины.

Такие данные имеют минимальную точность, но примерное понимание, где можно начинать искать воду, получить можно, что сократит расходы при обращении в компанию по поиску воды.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Монтаж водопровода своими руками

После того как составлена схема разводки воды в частном доме и учтены все нюансы, пора приступать к планированию закупки нужных материалов и оборудования. Нам понадобятся два комплекта: для устройства наружного подключения и для разводки труб водоснабжения внутри частного дома.

Виды труб в зависимости от материала

В современной системе автономного водоснабжения применяются несколько видов труб:

• металлические: медные или стальные;
• полипропиленовые;
• из металлопластика;
• из полиэтилена низкого давления – ПНД.

Медные трубы самые дорогостоящие, но имеют массу преимуществ. Они практически не поддаются коррозии, на них не действуют вредные излучения и перепады температур. Самостоятельно монтаж из такого материала выполнить реально только специалисту. Стальные трубы постепенно выходят из моды.Проложить из них водопровод реально только опытному сварщику. Не случайно в настоящее время производится замена старых железных водопроводов на пластиковые.

Полипропилен сегодня самый распространённый материал для прокладки домашних водопроводов. Такие трубы используют как для наружной магистрали, так и для обустройства внутренней сети водоснабжения.Здесь отличия только в диаметре. Сварка стыков производится специальным аппаратом, который можно приобрести или взять в аренду в строительном магазине. Также потребуется резак для изготовления отрезков нужной длины.

Металлопластик представляет собой симбиоз алюминия и пластика.Сборка водопровода из этого материала не потребует ничего кроме гаечных ключей и резака. Минус – не выдерживают высоких: свыше 95°С, и низких: ниже -5°С, температур. Вследствие этого в качестве наружной подводки такие трубы не используются. Трубы ПНД собираются вручную на муфтах подобно монтажу из металлопластика. В основном они используются для организации наружной магистрали.

Диаметр труб

Составляя план своего водопровода, определитесь, какой диаметр труб будет использоваться, от этого будет зависеть пропускная способность всей системы. Обычно руководствуются величиной скорости прохождения воды, которая должна быть не меньше 2 м/с.

Приведем краткую табличку зависимости оптимального диаметра труб от длины сети:

• до 10 м — 15 мм;
• 10-15 м — 20 мм;
• 15-30 м — 25 мм;
• свыше 30 м — 32 мм.

Сварка полипропиленовых труб

Если водопровод из металлопластика и ПНД собирается затяжкой специальных гаек на уголках, кранах и прочей фурнитуре, то сделать разводку из полипропиленовых труб поможет специальный аппарат для их сварки. Работы проводятся в такой последовательности:

1. В аппарат вставляют переходники-нагреватели нужного диаметра.
2. Трубы нарезают на отрезки нужной длины, подготавливаются стыковочные элементы: муфты, уголки, краны, тройники и т.д.
3. Места стыков обезжиривают, для этого удобно использовать специальные спиртовые салфетки.
4. На включенном аппарате выставляют рекомендуемый в документации к полипропилену режим нагрева.
5. Когда на приборе погаснет индикатор, сигнализирующий об оптимальном для сваривания нагреве, следует поместить с разных сторон аппарата отрезок трубы и стыковочный элемент.
6. Выдержав несколько секунд (согласно инструкции), элементы водопровода снимают и крепко прижимают друг к другу. Время нагрева и выдержки в неподвижном состоянии зависит от толщины трубы и всегда указано в инструкции на аппарат.

Работы лучше проводить с помощником, а под аппарат подкладывать термоизолирующий материал для защиты пола от высокой температуры.

Разводка водопровода в доме

Прокладку труб по дому начинают от точек потребления к узлу ввода или коллекторам. Монтаж осуществляют, используя специальные клипсы или другие крепления к стенам. При этом выдерживают оптимальный зазор от конструкций в 20-25 мм. Для обеспечения прокладки и оптимальной работы трубопроводов применяют различную водопроводную фурнитуру:

• уголки;
• фитинги;
• муфты;
• краны;
• тройники.

Централизованная и автономная системы

Система водоснабжения частного дома может быть либо централизованной, либо автономной. Оба варианта обладают своими особенностями.

Для обеспечения дома водой нужно выполнить большой объем работ: от выбора и обустройства источника до прокладки труб

1. Подключение к источнику. Вода поступает из водопроводной магистрали, запитанной либо от насосной станции, либо от водонапорной башни.

Насосная станция – центральный элемент распределительной системы

1. Давление в системе. Напор в трубопроводах обеспечивается автоматически, т.е. нам не нужно устанавливать дополнительное насосное оборудование.
2. Зависимость от посторонних обстоятельств. Система получается полностью зависимой от внешних факторов: при поломке либо отключении центральных насосов или порыве магистрали дом останется без воды. Возможно – надолго.

Отвод от магистрального водопровода

1. Водоочистка. Вода при поступлении в систему центрального водоснабжения подвергается очистке – удалению механических частиц, примесей, деминерализации, обеззараживанию.

Автономная схема водоснабжения на базе колодца

1. Подключение к источнику. В качестве источника выступает колодец или скважина (зависит от расположения водоносного слоя).
2. Давление в системе и зависимость от внешних факторов. Транспортировка воды в системе обеспечивается насосным оборудованием, которое нам нужно установить и обслуживать самостоятельно. Это делает водоснабжение зависимым от наличия напряжения в сети, поэтому желательно иметь дублирующую систему электропитания, работающую от генератора.

Насосная станция в частном доме

1. Водоочистка. Необходимо самим заботиться об очистке: иногда изначальное качество воды не позволяет использовать ее для питья и приготовления пищи.

Отличия есть и в финансовом плане. При использовании централизованной системы нам придется приобрести только трубы и запорную арматуру, но мы вынуждены будем ежемесячно оплачивать услуги по водоснабжению. За пользование автономной системой платить не нужно, но придется покупать достаточно дорогостоящее насосное оборудование и тратиться на обустройство колодца/скважины. В итоге окупится автономная система минимум через несколько лет.

Монтируя автономную систему водоснабжения дома своими руками, нужно приобрести и правильно установить большое количество оборудования

Какая же система для воды для частного дома будет оптимальной?

• если есть возможность, то проще подключиться к системе централизованного водоснабжения. Даже при условии ежемесячной оплаты расходы будут куда ниже;
• если возможности нет, придется делать автономную систему. Трудовые, временные и финансовые затраты будут выше на порядок. Зато, поработав один раз, мы можем обеспечить дом водой на несколько десятков лет.
