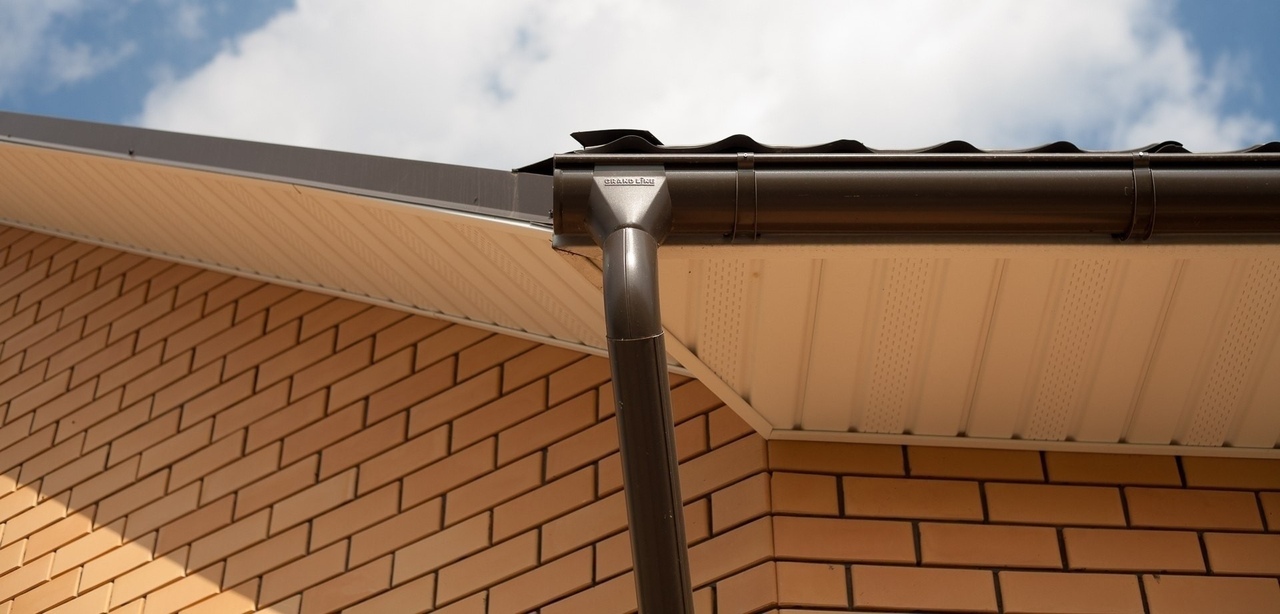

Установка воронок
Воронки соединяют линию желобов на карнизе со стояком на фасаде. Их располагают с определенным интервалом:
- для системы размером 125х90 — через каждые 10 м;
- для 150х100 — через каждые 15 м.
Место врезки выбирают так, чтобы оно было удалено от торца желоба на 15 см или более. Также предусматривают отступ в 1,5 см или больше от верхних краев. Для крепления в желобах выполняют отверстия V-образной формы (рис. 2). Ширина отверстия составляет:
- 10-11 см для желобов диаметром 125 мм;
- 12-13 см для желобов 150 мм.

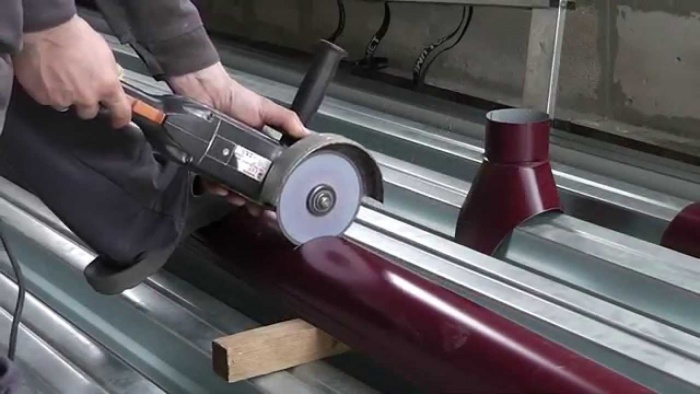

Резы можно выполнить вручную, для этого используются просечные ножницы либо ножовка. Когда отверстия готовы, воронки надевают, подгоняя под них, крепят. Сторона с фальцем располагается на наружной поверхности желоба в замке. Далее подгибают внутрь фиксаторы, плотно прижимают их (2б).
Это интересно: Установка систем видеонаблюдения дома: делимся знаниями

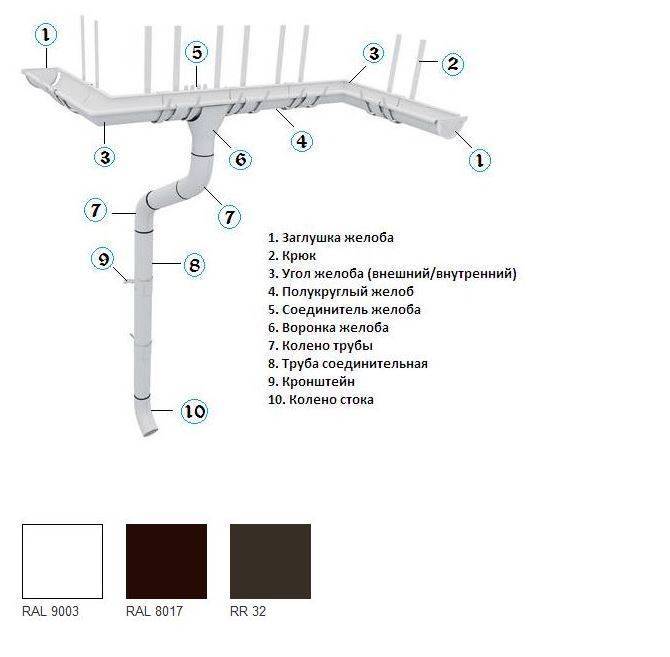

Виды водостоков Grand Line ↑
На рынке водостоки Гранд Лайн представлены в трех вариантах:
- двух размерных линейках с круглым сечением;
- системы с прямоугольным сечением.
Такая вариантность конструкций позволяет использовать их в различных сферах строительства, в частности, 125×90 – в малоэтажном, а 150×100, соответственно, в промышленном, а также строительстве объектов гражданского назначения.
На заметку
Но в любом случае систему для каждого объекта комплектуют индивидуально – это позволяет обеспечить ей максимальную надежность и долговечность.
Помимо различий в типоразмерах, эти аксессуары для кровли различают также по виду покрытия.
Двустороннее полиуретановое покрытие
Водостоки Grand Line изготовлены из холоднокатаной стали горячего оцинкования с нанесением с обеих сторон полиуретана. Такая обработка существенно улучшает эксплуатационные характеристики материала, обеспечивая:
- повышенную стойкость к воздействию ультрафиолета;
- высокая устойчивость к химическим воздействиям, типичным для атмосферы в крупных городах, в частности, к кислотным дождям, азотной, соляной и серной кислот.
- высочайшую стойкость к механическим повреждениям и коррозии;
На заметку
Кстати, полиуретановое (пурал) по защитным характеристикам превосходит такие распространенные покрытия, как пластизол и полиэстер.

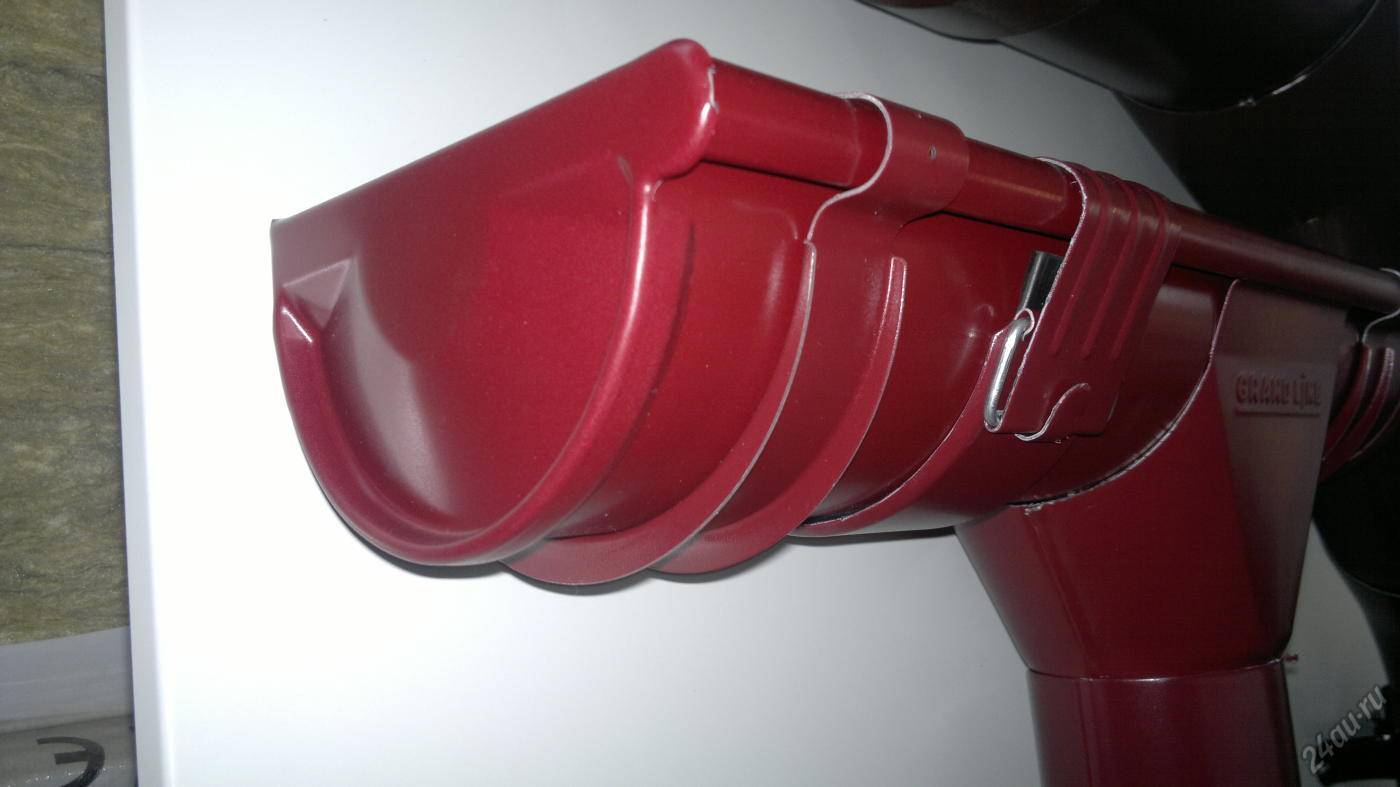

водосточная система Grand Line с полиуретановым покрытием
Двустороннее покрытие пуралом позволяет расширить цветовую гамму. Она не теряет на протяжении десятилетий интенсивности цвета и блеска. Для этой продукции предусмотрена гарантия, причем фирменная письменная, на внешний вид – 10 лет и до 25 – на технические характеристики.

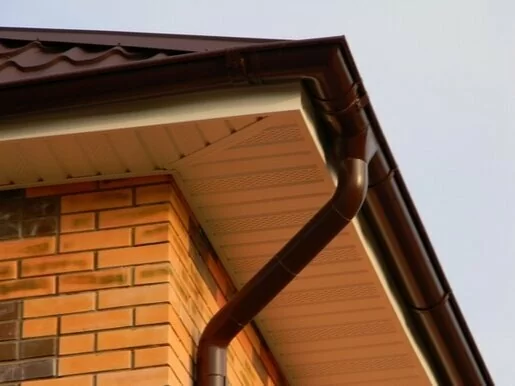

Преимущества водосточных систем Гранд Лайн
Как металлические, так и пластиковые водостоки Гранд Лайн, имеют ряд преимуществ, выгодно выделяющие их на фоне аналогичных конструкций, производимых конкурентами. К числу явных достоинств рассматриваемых водостоков можно отнести:
- Увеличенную пропускную способность желобов и водосточных труб. За счет увеличения глубины желобов примерно на 30% в сравнении с аналогичными изделиями иных производителей, а также тщательно подобранного ее соотношения с диаметром трубы, система отвода талых и дождевых вод с крыши великолепно противостоит значительным нагрузкам, обусловленным ливневыми осадками и сползанием снежного слоя со скатов кровли.
- Простоту монтажа, которую подтверждает вышеизложенная инструкция.
- Герметичность. Конструкцией соединителей желобов предусмотрено наличие специальных колец, позволяющих надежно крепить их на трубе, и резиновых уплотнителей, обеспечивающих герметичность всех стыков. Плюс ко всему, замок рассчитан на многократное закрытие и открытие.
- Прочность и долговечность, обусловленную использованием высококачественных материалов и покрытий, стойких к коррозии.
- Особую конструкцию желоба, позволяющую заворачивать поток воды от верхнего края к центральной части дна, что исключает попадание на фасад и фундамент здания.
- Широкую цветовую гамму, представленную 14 вариантами цветовых решений, которые позволяют подобрать водосток под любую крышу.
- Устойчивость к температурным воздействиям и независимость от климатических условий.
- Отсутствие разных оттенков, что гарантирует однородность цвета водостока на протяжении всего периода эксплуатации.
- Современный дизайн.
- Не подверженность элементов водосточной системы засорам.
- Продуманную экономичную конструкцию (в среднем 1 воронка и 1 труба на 15 погонных метров карниза), позволяющую решать поставленные задачи при минимальных затратах.
Водостоки Grand Line − оптимальный вариант для зданий, различных по архитектурному типу и предназначению. Так как их конструкция не отличается особой сложностью, их монтаж вполне может быть проведен своими силами, а вот расчет необходимого количества элементов водостока лучше доверить профессионалам, что позволит избежать лишних трат финансов и материала, а также сбережет драгоценное время.
Достоинства систем компании Grand Line
Многочисленные отзывы говорят о достаточно высоком качестве российских водостоков. Из недостатков люди, выбравшие эти системы для своих домов, отмечают недостаточную стойкость цвета. Коричневые оттенки становятся белесыми, а белые желтеют. Зато эксплуатационные характеристики системы Grand Line на высоте. Потребители отмечают следующие плюсы водостоков:
- доступную стоимость;
- длительную гарантию;
- простой монтаж;
- надежные фиксаторы и уплотнители;
- большой ассортимент дополнительных, переходных деталей;
- широкую цветовую гамму, дающую возможность подобрать водосток под оттенок фасада и крыши;
- хорошую пропускную способность;
- большой температурный диапазон – водосток нормально функционирует в интервале от -50 до +60 градусов;
- большую, чем у других производителей, толщину стального профиля.
Из особенностей системы также можно назвать встроенные резиновые уплотнители, многократно повышающие герметичность стыков. Кроме того, желоба оснащены надежными замками, их допускается многократно открывать и закрывать снова.
Внимание! Еще одним преимуществом водостока является его экономичность – одна воронка на каждые 15 метров желоба вполне справляется с отводом воды
Помогла ли вам статья?
ПомоглаНе нравится
Монтажные работы с минимальной трудоёмкостью
Для проведения монтажных работ водостока системы «Гранд Лайн», нет потребности в специальном слесарном инструменте. Можно обойтись тем, что имеется в каждом доме. Но придерживаться определённой инструкции при их проведении всё же потребуется.
Монтаж крюковой подвески; существует три типоразмера крюков;
- самые длинные из них крепятся к стропилам до начала работ на крыше;
- шаг крюковой подвески должен быть в пределах 600 – 900 мм;
- требуется выдержать уклон 5÷6 мм. на 1 м;
Установка сливных воронок; до установки воронок водостоков «Grand Line» необходимо вырезать отверстия в желобах: 100-110 мм. — для линейки «Гранд Лайн модели 125×90»; 12-130 мм. — для линейки «Grand Line модели 150×100»;
- крепление водосточных желобов;
- соединение водосточных желобов «Grand Line», посредством промежуточных частей и различных углов;
Свободные торцы воронок закрыть заглушками согласно инструкции;
- места соединений отдельных частей желобов промазать силиконовым герметиком;
- монтаж крепёжных кронштейнов, вертикальных труб, фасонных колен, конечных сливов и хомутов;
- кронштейны устанавливаются не менее чем по 2-е штуки на 1-ну трубу;
Важно! Во время установки воронок водостоков «Grand Line» , очень полезно закрыть входные отверстия подходящей нержавеющей сеткой.
- 1-ый отзыв. От Светланы из краснодарского края, 35 лет: Водостоки «Grand Line» высокого качества. Отличается высокой функциональностью и прекрасно справляется с водоотводом. Все элементы дома сухие в любой дождь. Цветовая расцветка придала ему нарядный вид. Очень довольна.
- 2-ой отзыв. От Евгения из Мурманской области, 42 года: заказчик удивлён удобством монтажа водостоков «Гранд Лайн модели 150×100», которая была очень легко и просто смонтирована на строящемся дачном доме. Не потребовались даже узкие специалисты. Обошлись своими силами. С благодарностью вспоминал производителей;
- отзыв 3-ий. От Александра из Каширы, 51 год: он восхищён качеством защитного покрытия. Несколько желобов водостока «Grand Line» упали с лесов 3-х этажного дома, но ни один даже не повредился. Соразмерность всех деталей очень порадовала. Покупкой водостока «Гранд Лайн модели 150×100» очень доволен и рекомендует всем.
Не имеет значения, какая линейка водостоков «Grand Line» установлена на коттедже или садовом домике. Малоинтересно, какого она цвета и какое у неё покрытие
Важно другое – любой водосток этой торговой марки будет служить долго и безупречно. А монтаж водостока системы «гранд лайн», с удовольствием выполненный своими руками и для себя, замечаний не вызовет.
Что еще почитать по теме?
Крюки для установки желобов
Для крепления желобов водостока используют крюки двух основных типов: длинные и короткие. Их устанавливают по-разному.
Длинные или удлиненные крюки устанавливают до того, как будет уложен кровельный материал. Крепление выполняется к стропилам либо к сплошной обрешетке с определенным шагом. Если вы устанавливаете стальной или цинк-титановый водосток, шаг составляет 50-90 см. Для водосточных систем из меди он равен 30-60 см. Дополнительно точки установки предусматриваются на стыках и концах желобов, а также в местах монтажа угловых элементов.
Для монтажа рекомендуется использовать саморезы. Если устанавливается медный водосток, саморезы должны быть анодированными или выполненными из нержавеющей стали.
Для того, чтобы вода по желобам стекала к стоякам, крюки устанавливают так, чтобы обеспечить общий уклон. Он должен составлять 2 мм на 1 м водосточных желобов. Чтобы обеспечить уклон, первый и последний крюки устанавливают с вертикальным смещением. Например, для линии желобов длиной 10 м смещение будет составлять 2 см (10*0,002=0,02 м=2 см). Если со стороны одного и того же кровельного ската будет установлено два стояка, верхняя точка желобов определяется по центру между ними, и вертикальное смещение крюков рассчитывается от нее.
До того, как приступить к монтажу крюков водосточной системы Аквасистем, проведите все измерения и разметьте точки установки с учетом шага между крюками и вертикального смещения.
До установки каждый крюк нужно подготовить, загнув его с помощью полосогиба. Гибка выполняется с учетом углов наклона ската кровли и монтируемого желоба. Последний должен быть наклонен так, чтобы его задний (ближний к стене) край находился на 6 мм выше ближнего к стене края. Разметив с учетом этих требований линию сгиба, ось полосогиба совмещают с ней. Изогнутые крюки обязательно примеряются к скату кровли. Если необходимо, сгиб можно скорректировать. Чтобы выставить нужный угол для всех крюков под одним скатом, первый правильно согнутый крюк ставят в полосогиб, опускают рукоятку и закручивают винт. После завершения гибки начинают монтаж.
Первыми устанавливают крюки, расположенные в начале и конце размеченной линии. Их соединяют строительным шнуром или бечевкой, формируя линию уклона. При установке промежуточных крюков эта линия используется как ориентир. Закрепляя крюки, следите, чтобы край ската не выступал над будущим желобом дальше, чем на 1/3 его ширины.
Короткие крюки можно крепить после обустройства кровли. Их монтируют на лобовую доску или на торцевые части стропил. В целом монтаж проводят так же, как описано выше.
Универсальные крюки применяются и как короткие, и как длинные. Если вместо длинных устанавливаются универсальные крюки, дополнительно могут потребоваться специальные удлинители. С их помощью можно изменять степень уклона желобов в пределах 5 см. В остальном монтаж проводится стандартным образом.
Водостоки Аквасистем из цинк-титана
Цинк-титан – инновационный сплав металлов на основе цинка (его содержание составляет более 99%). В качестве дополнительных компонентов используются медь и алюминий, обеспечивающие высокую пластичность материала, а также титан, улучшающий антикоррозионные свойства. Уникальный набор эксплуатационных характеристик (прочность, удобство обработки, устойчивость к возникновению ржавчины, экологичность) делает цинк-титан востребованным при изготовлении кровельной продукции и водосточных систем. При взаимодействии сплава с окружающей средой на поверхности образуется тонкий слой патины, которая обеспечивает естественную защиту от внешних воздействий. Прогнозируемый срок службы водостоков, изготовленных из цинк-титана, составляет не менее 100 лет. При этом трубы, желоба, аксессуары и крепеж в процессе эксплуатации не потребуют серьезного ремонта, дополнительного ухода и покраски.
Сравнительный анализ различных типов полимерных покрытий
| Свойства | GreenCoat Pural BT | РЕ | НВР | Plastisol |
| Общая толщина покрытия (мкм) | 50 | 25 | 50 | 100 |
| Толщина защитного полимерного слоя (мкм) | 30 | 19 | 42 | 93-95 |
| Толщина грунтовки (мкм) | 20 | 6 | 6-8 | 5-7 |
| Устойчивость к выцветанию | отличная | удовлетв. | отличная | удовлетв. |
| Устойчивость к загрязнению | очень хорошая | удовлетв. | очень хорошая | удовлетв. |
| Защита от коррозии | отличная | хорошая | отличная | хорошая |
| Устойчивость к появлению царапин | отличная | хорошая | отличная | отличная |
| Максимально допустимая температура эксплуатации (°С) | 100 | 90 | 90 | 60 |
| Минимально допустимая температура эксплуатации (°С) | -60 | -60 | -60 | -60 |
Сравнительные характеристики водосточных систем
| Сравнительные показатели | Металлический водосток | ПВХ водосток |
Устойчивость к механическим воздействиям | хорошо | удовлетворительно |
Устойчивость к перепаду температур | отлично | удовлетворительно |
Устойчивость к коррозии | отлично | отлично |
Устойчивость к ультрафиолетовому излучению | отлично | удовлетворительно |
Устойчивость к неблагоприятным воздействиям окружающей среды | хорошо | хорошо |
Линейное расширение материала | небольшое | большое |
Легкость монтажа | + | + |
Необходимость использования герметизирующих средств | – | + |
Наличие температурных ограничений при осуществлении монтажа | – | + |
Таблица совместимости металлов
Al | Cu | St | Zn | Pb | VA | |
AI | • | – | • | • | • | • |
Cu | – | • | – | – | • | • |
St | • | – | • | • | • | • |
Zn | • | – | • | • | • | • |
Pb | • | • | • | • | • | • |
VA | • | • | • | • | • | • |
• совместимы
– несовместимы
Al – алюминий
Zn – цинк
Cu – медь
Pb- свинец
St – сталь
VA – нержавеющая сталь
Подготовка к монтажу
Водостоки компании Grand Line допускается устанавливать как вместе с кровлей на этапе строительства, так и уже на эксплуатируемый дом. Для этих двух случаев предусмотрен различный крепеж для желоба (видно на фото):
- Перед монтажом крыши водосток крепится на длинные кронштейны. Они фиксируются к стропилам или карнизной доске.
- Если кровля уже уложена, можно использовать короткие кронштейны для желобов. Их монтируют на лобовую доску.
Водостоки данной марки не имеют в комплекте воронку с переходным желобом. Поэтому придется сделать отверстие в желобе соответствующего воронке диаметра.
Итак, для монтажа водостока понадобятся следующие инструменты:
- резиновый молоток;
- ножовка;
- прочная нитка или леска;
- дрель;
- отвертка;
- саморезы;
- гидравлический уровень.
Кроме перечисленного списка, конечно, нужна лестница или стремянка, ведь работы будут проводиться на высоте.

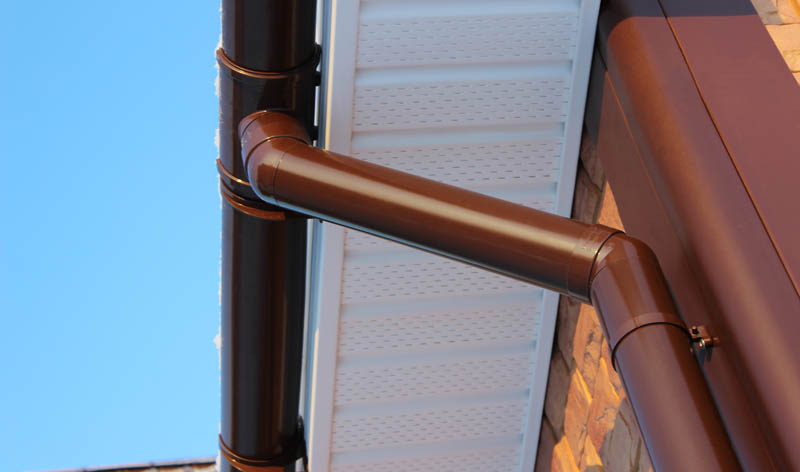

Монтаж углов
Существует 2 основных метода монтажа угловых элементов водостока Aquasystem.
1) Крюки, предназначенные для фиксации углов, снимаются со стропильной конструкции (основная часть желоба на данном этапе должна быть уже установлена). В них вставляется угол желоба. Конструкция соединяется с желобом при помощи элементов жесткости. Крюки закрепляются саморезами. В местах стыков устанавливаются соединители желоба.
2) Жесткая фиксация:
- угол наклоняется в противоположную от ската кровли сторону, изгиб передней стенки желоба вставляется в аналогичный изгиб угла (примерно на 3 см);
- угол поворачивают в обратную сторону, укладывая его внутрь желоба, на линию стыка наносится силиконовый герметик;
- соединение фиксируется 2 вытяжными заклепками (рекомендуемый размер – 4х8 мм);
- конструкция монтируется на крюки, заранее установленные на элементы стропильной системы;
- на место соединения устанавливается соединитель желоба;
- с другой стороны конструкция в аналогичном порядке соединяется со вторым желобом;
Специалисты компании “Строймет” рекомендуют установить дополнительные крюки рядом с местами соединения угла и желобов водосточной системы Аквасистем.
Важная информация: в процессе установки наружных углов с применением коротких крюков желательно заранее подготовить зоны монтажа угловых элементов у лобовой доски.
Сертификат соответствия на водосточные системы Grand Line
Все элементы водостоков соответствуют требованиям, установленным действующими нормативным актами.
| |||
 |
Установка крюков крепления для желобов
Как основание для установки крюков используют лобовую доску либо обрешетины. При использовании обрешетин изделия крепят через каждые 0,6-0,9 м, лобовой доски — через каждые 0,5 м.
| Рис. 1а | Рис. 1б |
Короткие крюки можно устанавливать во время укладки материала кровли или после ее завершения. Для длинных — когда крыша еще не обустроена.
Чтобы рассчитать количество таких элементов, измерьте длину карниза между начальным и последним крюками, а затем разделите его на выбранный шаг установки крюков. Также специалисты компании «Вестмет» напоминают: на стыках желобов, по их краям и на соединениях с углами обязательно крепят крюки.
Чтобы обеспечить ток воды, в сторону воронки выполняют уклон h (от 3 мм на 1 м). Для этого заранее намечают линию, которая соединит верхнюю и нижнюю точку ряда желобов. Вертикальное смещение для крюков показано на рис. 1б. Размечая и выполняя его, дополнительно проконтролируйте, что карниз кровли расположен строго по горизонтали.
| Рис. 1 в |
Монтаж выполняют так, чтобы при сходе снега, наледи с кровли крюки не сорвало ими. Для этого линию кровельного покрытия продлевают и внешний край первого (самого высокого) крюка размещают на 2 см ниже ее.
Гарантийные обязательства
Производитель гарантирует:
- В течение 30 лет – отсутствие деформаций (растрескивание, вздутие, расслаивание) из-за воздействия климатических и экологических факторов для всех элементов пластиковых водосточных систем Grand Line.
- В течение 10 лет – стабильность* цветов и отсутствие обесцвечивания продукции. *Стабильность цвета – плавное и равномерное (без пятен) изменение насыщенности цвета.
Условия гарантии
Гарантия распространяется на продукцию при соблюдении следующих условий: хранение, уход и транспортировка осуществлялись в соответствии с правилами производителя; продукция использовалась по прямому назначению; монтаж продукции осуществлялся специалистами, имеющими соответствующую лицензию на проведение строительно-монтажных работ, при соблюдении ими инструкции по монтажу продукции Grand Line.
Гарантийный срок
Гарантийный срок определяется условиями действия настоящей гарантии. Началом срока действия гарантии является момент продажи продукции Покупателю. Дата начала срока действия гарантии определяется как дата, проставленная продавцом в настоящем гарантийном сертификате. Покупатель продукции Grand Line вправе требовать от Продавца заполнение гарантийного сертификата и обязан проверить правильность и полноту внесенной в гарантийный сертификат информации. Продавец обязан предоставить Покупателю правильно заполненный и заверенный своей печатью гарантийный сертификат на каждую проданную партию продукции Grand Line.
Гарантия не распространяется
На неоднородное изменение цвета продукции, возникшее в результате неоднородного освещения. На продукцию, скомплектованную неоригинальными элементами другого производителя. На повреждения продукции, полученные вследствие: форс-мажорных обстоятельств, действий, событий непреодолимой силы (ураганы, цунами, землетрясения, сильный град и т.п.); неправильного использования, хранения продукции; неправильной транспортировки продукции; повреждения продукции в результате некорректного монтажа. На деформации и изменения цвета, возникшие в результате естественной усадки здания, перегрева: вследствие близости нагревательных приборов; от прямого контакта либо близкого размещения металлических материалов; в результате существенного увеличения светового потока, связанного с попаданием на сайдинг отраженного света (например, от мансардных окон, оцинкованной стали и т.п.).
