Устройство водосточной воронки для плоской крыши

Конструкция

Итак, из чего же состоит обычная горизонтальная или вертикальная плоская воронка? Если в рассмотрение берется чугунная воронка, то в ее состав входят следующие элементы:

• Чугунный корпус, который устанавливается непосредственно в само перекрытие;
• Приемная решетка. Такая решетка тоже чугунная (изготавливается эта решетка, как правило, из того же материала, что и корпус). Решетка имеет форму цилиндра. Цилиндр имеет ребра и отверстия;
• Чугунная крышка с отверстиями. Как правило, крышка съемная.

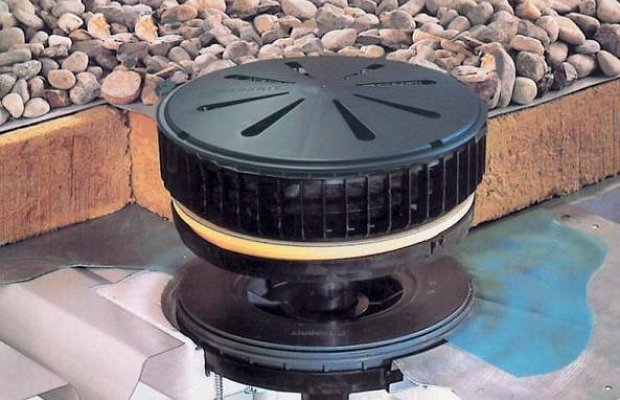

На фото представлена более подробная конструкция вертикальной воронки из чугуна:

Вертикальная воронка из чугуна

Надо сказать, что горизонтальные элементы отличаются от вертикальных только тем, что их труба направлена в сторону, а не вниз, что можно видеть на следующем изображении:

Горизонтальная воронка

Двухуровневые кровельные воронки

Двухуровневые кровельные воронки предназначены для отвода воды с верхнего уровня гидроизоляции и нижнего уровня пароизоляции в плоской кровле. Пароизоляция выполнена при этом, как резервный гидроизоляционный слой, из качественного теплоизоляционного материала с проклейкой швов. Применение двухуровневых кровельных воронок актуально, если кровля находится в жестких условиях эксплуатации, с высокой вероятностью накопления влаги в утеплителе, или, если монтаж кровли ведется в период осадков, в межсезонье, под зиму, когда сложно обеспечить просушивание стяжки, и понятно, что внутри конструкции кровли останется влага. Двухуровневая воронка и состоит как бы из 2-х воронок, вставленных одна в другую через дренажное кольцо.

Как выбрать тип водостока

Подбор водосточной системы – не такая простая задача, как кажется. Есть много нюансов, которые следует учитывать:

• на юге страны, где вода на крыше замерзает крайне редко, лучше использовать внешние водостоки;
• в умеренном климате, если в доме нет чердачного помещения, внешние водостоки неэффективны;

При замерзании влаги снаружи, изнутри она постоянно будет подтаивать, но не найдёт выхода из-за ледяных заторов в желобах. В результате мокрые пятна на потолке вам гарантированы

• на севере вода часто замерзает и ледяные заторы могут разорвать трубы наружного водостока. В этих условиях наружные водостоки имеет смысл обустраивать только в нежилых зданиях без отопления;
• самыми надёжными для жилых домов с плоской кровлей считаются внутренние водостоки. Их сливные трубы постоянно находятся в тепле, так что никаких ледяных пробок в них не образуется.

Правила и нюансы монтажного процесса

Необходимо отметить, что водосток внутреннего исполнения будет работать долго и эффективно, если его грамотно сделать. Можно правильно провести расчет, использовать для его сооружения самые лучшие и качественные материалы, но одна даже самая маленькая ошибка при сборке или установке приведет к большим проблемам. Поэтому стоит очень требовательно отнестись к соблюдению достаточно простых правил.

• Если плоская крыша дома небольших размеров, то можно на ней установить две водоприемные воронки. Если площадь большая, то необходимо рассчитать требуемое количество водоприемных элементов и равномерно распределить их по всей плоскости кровли. В своде норм и правил говориться, что одна воронка должна устанавливаться на площадь в 20 м².

• Нельзя монтировать воронки ближе, чем на 1 м от стен здания.

• Расстояние между соседними воронками, подключенными к одному трубному стояку, не должно быть меньше 20 м.

• Если в качестве материала для элементов водосточной системы был выбран один из металлов, то необходимо весь водосток оборудовать нагревательным кабелем. Это необходимая мера, которая убережет всю систему от деформации и быстрого выхода из строя.

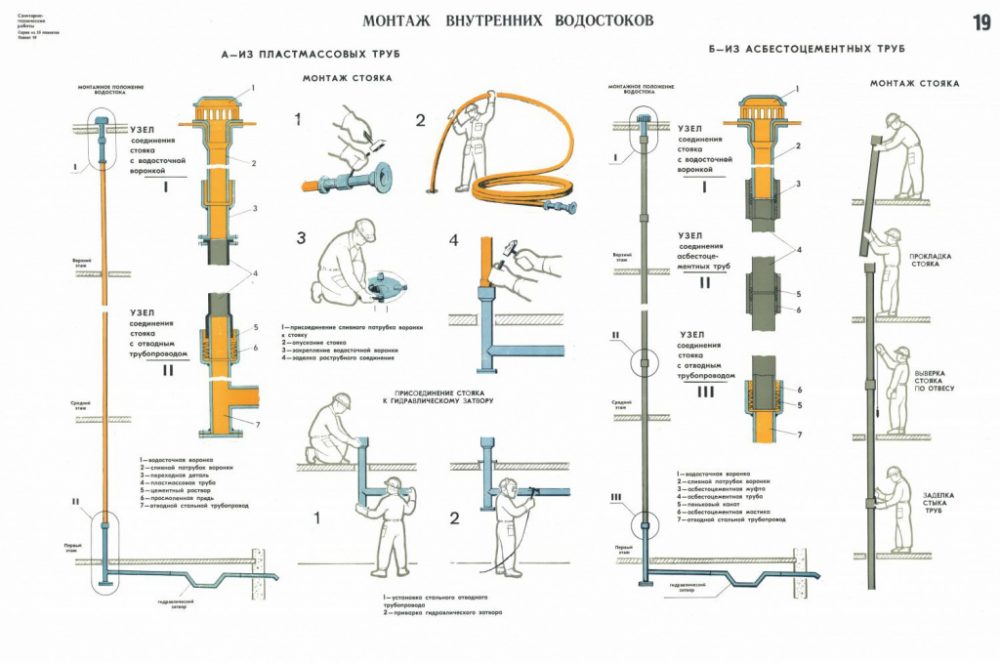

Как правильно провести монтаж внутренних водостоков

Если плоская крыша дома является многоуровневой, то на каждом уровне устанавливается своя водосточная система с точным расчетом элементов, как по количеству, так и по параметрам

Особое внимание тем разноуровневым крышам, у которых перепад плоскостей составляет более 4 м. И еще раз о герметичности стыков

Этому параметру особое внимание, потому что ремонт внутренней системы водостока намного сложнее, чем внешнего.

Обычно всю поверхность кровельной плоскости разделяют на участки. При этом на каждый стояк выделяется 150-200 м².

Уклон крыши в сторону водоприемной воронки должен составлять 1-2°.

Расчет сечения труб производят с учетом такого соотношения: на 1 м² плоскости крыши должен быть установлен стояк сечением 1-1,5 см². Это самая простая форма расчета, но она обычно действенна.

Все стояки обязательно устанавливают в отапливаемых зонах здания, в противном случае велика вероятность, что зимой они просто замерзнут.

Воронку устанавливают так, чтобы полностью обеспечить герметичное ее прилегание к плоскости кровельной конструкции. Поэтому рулонный материал обычно укладывают поверх бортов воронки.

Для снижения шума перемещающейся воды трубные элементы рекомендуется закрыть шумопоглощающими материалами.

Как правильно устанавливать водоприемную воронку

Как показывает практика, именно установка воронок вызывает некоторые сложности. Здесь главное – добиться полной герметичности прижима. Поэтому в отверстие, которое делается на плоской крыше для установки водоприемного устройства, вставляют стакан. Именно он будет формировать водоприем и обеспечивать герметизацию.

Сам стакан устанавливают только тогда, когда на крышу будет уложен подкладочный ковер. То есть гидроизоляционный материал, который всегда укладывают под кровельное покрытие, даже рулонное. Борта стакана должны лечь поверх гидроизоляции, что уже будет обеспечивать герметичность конструкции. Крепление воронки проводят с помощью клеевых составов или саморезами.

После чего на крышу укладывают кровельный материал. Что касается формирования отверстия, то обычно это делают так:

• укладывают полосу кровельного материала поверх стакана;

• затем вырезают острым ножом отверстие точно по краям устройства;

• далее устанавливают колпак или защитную решетку.

В видео показано, как надо правильно на плоской крыше устанавливать водоприемную воронку внутреннего водостока:

Добавим, что воронки, состоящие из двух частей, себя оправдывают на все сто процентов. Они легко компенсируют подвижки утеплителя при изменениях температуры воздуха.

Есть еще один момент, который касается эффективной работы внутреннего водостока. Это соединение воронок к одному стояку. Обычно для этого используют отводящие трубные участки, которые прокладывают под перекрытием здания, но над потолком. Так как водосток – система самотечная, то эти участки надо прокладывать под небольшим наклоном – 1-2°. Именно их надо обязательно изолировать шумопоглащающими материалами.

И последнее

Немаловажное значение придается системе обогрева внутреннего водостока. Самое главное – не допустить попадания внутрь системы кусочков льда, которые перекроют сечение, что приведет к закупориванию

Поэтому именно около водоприемных воронок и укладывают греющий кабель. Здесь много разных вариантов расположения, один из них на фото ниже.

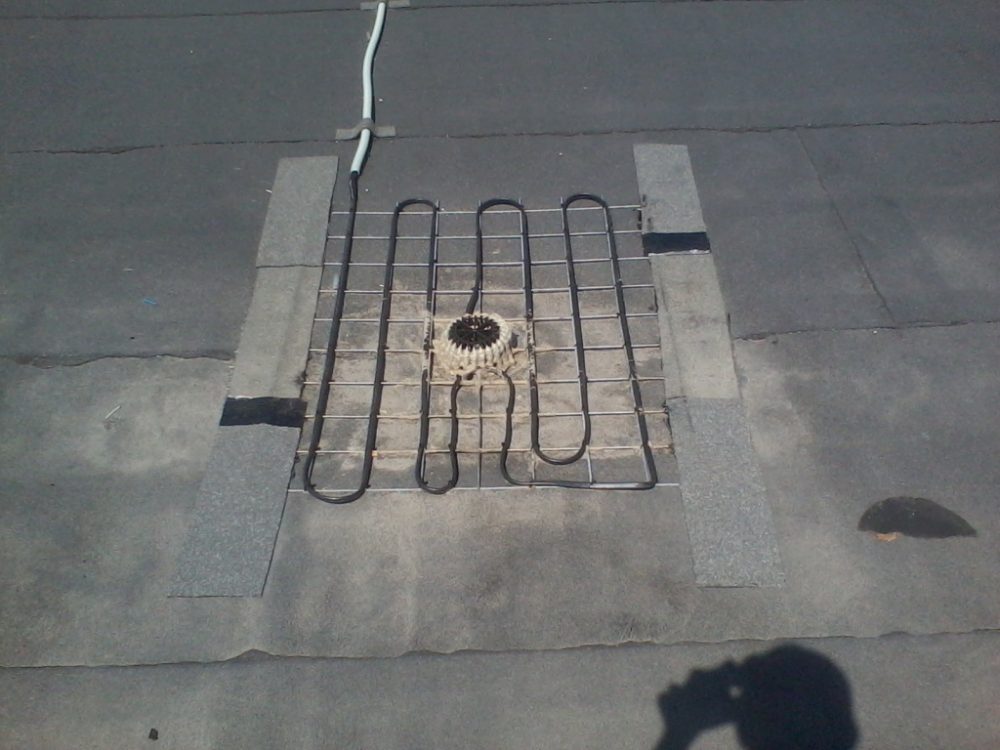

Как уложить греющий кабель около водоприемной воронки

Виды внутренних водосточных систем

В зависимости от конструкционного решения различают следующие виды устройства внутренних водостоков: самотечный и сифонный.

Самотечный водосток служит для сбора осадков и свободного отвода их по наклонным желобам – в данном случае вода заполняет систему частично.

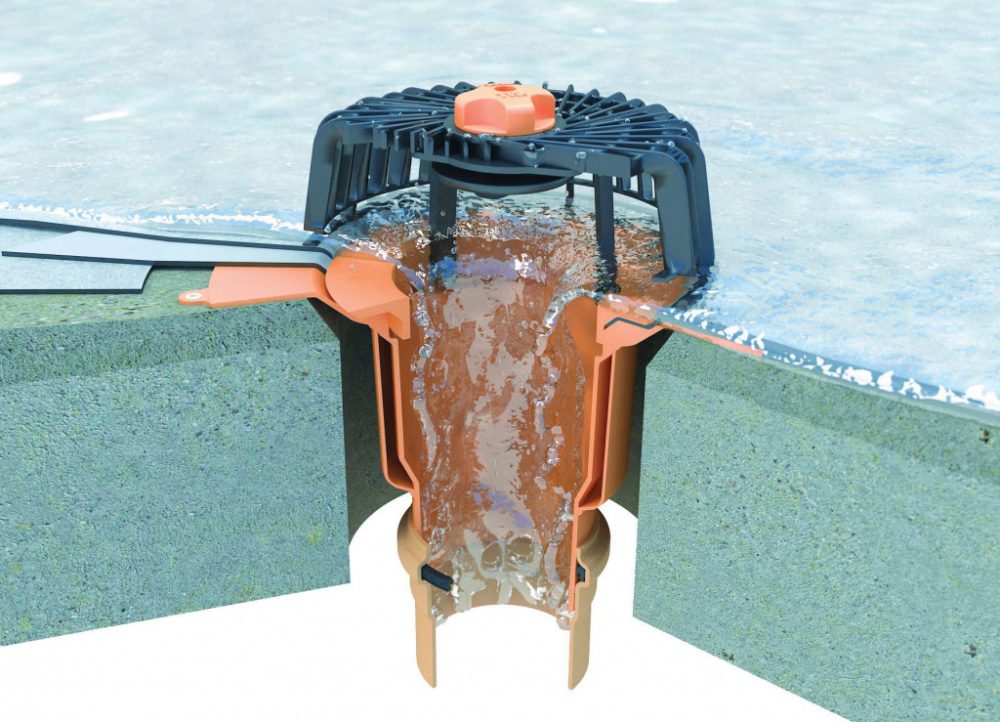

В основе функционирования сифонного водоотвода лежит принцип, при котором водосток полностью заполняют осадки и тем самым образуется водяной столб, начинающийся от воронки и заканчивающийся местом вывода водяного потока в канализацию. При падении уровня осадков в вертикальной части системы, по причине создания разряжения вода всасывается из воронки в вертикально расположенный стояк. Тем самым она убирается с поверхности крыши не в свободном, а в принудительном порядке. Такой метод более эффективен, но для постоянного поддержания эффекта сифона необходима полная герметичность системы, которая достигается путем подбора точного размера труб и использования современных материалов, обеспечивающих качественную герметизацию.

В подобных системах присутствует такой узел воронки внутреннего водостока как стабилизатор потока, благодаря чему вода поступает в боковые отверстия и тем самым существует препятствие для проникновения воздуха. Монтаж сифонной системы осуществляется способом стыковой сварки. Кроме этого, в ней нет температурных компенсаторов, и это обстоятельство также придает системе герметичность (прочтите ещё: «Воронка кровельная с электроподогревом, какое количество ставить?»).

Преимущество сифонной системы заключается в том, что:

• при незначительных объемах осадков она функционирует как самотечная конструкция, а при большом количестве дождевой или талой воды легко справляется с водяным потоком. При ее установке требуется меньше воронок и стояков, расположенных вертикально;
• имеется возможность уменьшения диаметра водоотводных труб, что положительно отражается на сумме затрат;
• нижние горизонтальные трубы монтируются без уклона;
• происходит самоочищение системы в результате быстрого движения осадков.

Расчет труб, количества желобов и крепежей

Перед тем, как приступать к устройству наружной конструкции водоотведения, необходимо обследовать дом на наличие особенностей в его архитектуре. Нельзя, чтобы водосточная система водоотведения с кровли нарушала внешний облик дома. Если она не будет вписываться в фасад строения, ее лучше расположить с тыльной стороны. С этой целью задействуют специальные аксессуары, имеющиеся в продаже.

Начинать расчет системы водоотведения нужно с определения площади кровельной поверхности, с которой будут удаляться осадки. Для этого используют несложные геометрические формулы. Принято считать, что 100-миллиметровая водосточная труба способна справиться с отводом жидкости с площади крыши, равной до 220 м².

Величину сечения желобов определяют с учетом угла ската. Чем наклон круче, тем выше должен быть бортик у желоба. Это объясняется увеличением площади, с которой собираются осадки.

Чтобы определиться с количество желобов, нужно знать протяженность карниза и размеры комплектующих, реализуемых на рынке. Пластиковые изделия, как правило, продают протяженностью 3 или 4 метра, оцинкованные –2 метра. Например, длина карниза равна 14 метрам, тогда нужно приобрести 7 оцинкованных желобов или 3 пластиковых по 4 метра и 1 трехметровой длины. Соединительных муфт для стыковки берут меньше на одну, чем желобов.

Для определения числа крюков для крепления пользуются формулой:

N=(L – 0,3):(0,6 +1), при этом:

N – искомая величина;

L – протяженность карниза;

0,6 – рекомендуемый нормативами шаг в метрах.

Количество водосточных труб узнают с помощью формулы:

N труб = (0,2×Н карниза–Н изгиба+Lвставки): Lтрубы, где:

Н карниза – расстояние между ним и землей;

Н изгиба – высота изгиба трубы;

L вставки – длина вставки воронки;

L трубы – протяженность трубы (как правило, 3 или 4 метра).

Принцип размещения водоприемников

Приемники воды необходимо установить в наиболее низких местах кровли. Он должны быть равномерно распределены по поверхности.

Чтобы исключить образование застойных луж на крыше, уклон поверхности в сторону воронки должен составлять не менее 2%, при этом на расстоянии около полуметра до водосточной воронки уклон должен быть увеличен не меньше, чем до 5%. Изменение уклона обеспечивается за счет выравнивания стяжки или уменьшения теплоизоляционного слоя.

способ контрразуклонки на плоской кровле

Расчет количества приемников воды выполняется следующим образом: на каждую воронку должно приходиться не более 200 кв. м. поверхности, расстояние между воронками – не менее 50 см.

Минимальный диаметр трубы – 10 см. Несмотря на размеры крыши, на ней должно быть установлено не менее двух воронок, либо одна воронка и ливневой сток. Это позволит избежать затопления при засорении водоприемника.

Воронки с вертикальным выпуском для кровель из профнастила. DN – 75, 110, Для установки в кровлях с толщиной утеплителя – 100-мм.

Кровельная воронка для кровель из профнастила, с листвоуловителем, с обжимным фланцем из нержавеющей стали (с накидными гайками/”барашками”), с теплоизоляцией, с раздвижным монтажным коробом (регулируемым по высоте – 100-160 мм). С вертикальным выпуском. Рекомендуется для гидроизоляционных полимерных мембран: EPDM, ЭПБ, ECB (этилен-сополимер-битум), EVA (этилен-винилацетат), PIB (полиизобутилен) и т.п.

Как кровельная воронка HL 63, но с электроподогревом. Саморегулирующийся электрокабель подогрева. Мощность – 10-30 Вт. Напряжение – 230 Вт.

HL 63 P

Кровельная воронка для кровель из профнастила, с листвоуловителем, с теплоизоляцией, с раздвижным монтажным коробом (регулируемым по высоте – 100-160 мм) как HL 63, но с гладким фланцем из ПВХ, для крепления ПВХ-мембраны. С вертикальным выпуском. Рекомендуется для ПВХ-мембран, облегченных кровель из профнастила, с толщиной утеплителя – 100-160 м.

HL 63.1 P

Как кровельная воронка HL 63 P, но с электроподогревом. Саморегулирующийся электрокабель подогрева. Мощность – 10-30 Вт. Напряжение – 230 Вт.

HL 63 H

Кровельная воронка для кровель из профнастила, с листвоуловителем, с теплоизоляцией, с раздвижным монтажным коробом (регулируемым по высоте – 100-160 мм) как HL 63, но с гидроизоляционным полимербитумным полотном. С вертикальным выпуском. Рекомендуется для наплавляемых гидроизоляционных материалов на основе битума, облегченных кровель из профнастила, с толщиной утеплителя – 100-160 м.

HL 63.1 H

Наиболее распространённые ошибки при установке водоотводной системы с крыши

Как правило, ошибки при устройстве системы водоотвода допускают неопытные строители, предпочитающие выполнять работы самостоятельно и без предварительных расчётов, что, в свою очередь, приводит к неприятным ситуациям в процессе эксплуатации зданий и сооружений.

Наиболее распространёнными ошибками являются:

1. Неправильное выполнение расчёта по сечению водоприёмных элементов.
2. Неправильно выдержанный уклон желобов (при внешней системе водоотвода).
3. Не выдержанно расстояние между кронштейнами, на которые укладывается водоприёмный желоб – оно больше, чем допустимо.
4. Отсутствие герметизации стыков в местах соединения конструктивных элементов системы, что приводит к протечкам.
5. Неправильное размещение желоба в пространстве по отношению к стекающей в него воде.
6. Необеспечение герметичности в местах установки водоприёмных воронок.
7. Неправильно выдержанные уклоны, обеспечивающие стекание воды к водоприёмным элементам.

Сечение желоба должно быть таким, чтобы принять максимально возможное количество воды и обеспечить её транспортировку в водосточную трубу

Расчет и принцип размещения

Воронки следует располагать по всей кровельной площади равномерно и на более низких участках. Избавиться от застойных луж поможет уклон поверхности в сторону воронки.

На полуметровом расстоянии от водоприемника он должен быть увеличен с 2% до 5%. Добиться нужного уклона можно при помощи выравнивания стяжки или же уменьшения теплоизоляционного слоя.

Рассчитывается количество воронок с учетом 1 воронка на 200 квадратов кровельной поверхности. Расстояние между ливневыми воронками должно быть в пределах полуметра. От края крыши они монтируются неменеечем на метровом расстоянии. Минимальное сечение водоприемников и труб — 10 см.

Особенности выбора

Преимущественно воронки изготавливаются из:

• пластика — прочных полимеров, отличающихся устойчивостью к механическим нагрузкам и воздействиям внешней среды. Подходят, главным образом, для редко эксплуатируемых кровель;
• нержавеющей стали – отличаются высокой прочностью, потому отлично работают на крышах с высоким уровнем проходимости;
• композитных материалов (металл и пластмасса) — корпус из полимера, защитная решетка – из чугуна или стали. Подходят для крыш со средним уровнем проходимости и умеренными нагрузками.

Выбирают водоприемники в соответствии с материалами покрытия крыши. К примеру, если они металлопрофильные или фальцевые, то подойдут водоприемники стальные, при битумных или полимерных покрытиях – из пластика.

Преимущественно профессионалы устанавливают чугунные колпаковые воронки, поскольку они не только выполняют свое прямое предназначение, но еще и предохраняют систему от засорения.

Виды водостоков для крыш

Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли. Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.

Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.

Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы. Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона.

Самотечная и сифонная система

Сифонные виды водостоков предполагают застой воды во всей системе. Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.

Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.

Сифонная система

Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.

Расчет и принцип размещения

Воронки следует располагать по всей кровельной площади равномерно и на более низких участках. Избавиться от застойных луж поможет уклон поверхности в сторону воронки.

На полуметровом расстоянии от водоприемника он должен быть увеличен с 2% до 5%. Добиться нужного уклона можно при помощи выравнивания стяжки или же уменьшения теплоизоляционного слоя.

Рассчитывается количество воронок с учетом 1 воронка на 200 квадратов кровельной поверхности. Расстояние между ливневыми воронками должно быть в пределах полуметра. От края крыши они монтируются неменеечем на метровом расстоянии. Минимальное сечение водоприемников и труб — 10 см.

На крыше площадью больше 200 кв.м допускается вариант с одним водоприемником, когда дополнительно оборудуется ливневый сток.

Когда монтировать внутреннюю водосточную систему, и какие материалы использовать?

Водостоками в наши дни оснащаются практически все сооружения, будь то офисная высотка, многоквартирное здание или частный дом. Не оборудуются такими системами лишь небольшие по высоте постройки, у которых крыша имеет скаты, выходящие на достаточно большую длину за линию стен. Водостоки могут быть внешними или внутренними. Последние рекомендуется устанавливать в случаях, когда монтаж обычного внешнего водостока затруднен либо нецелесообразен с экономической точки зрения.

Внутренний водосток крыши

Чаще всего внутренний водосток оборудуют на плоских кровлях многоквартирных жилых зданий и частных домов. Принцип его функционирования базируется на том, что внутри строения ставится наклонная вертикальная труба, снабженная специальной воронкой для приема воды. Эта воронка размещается на кровле, а точнее – во внутренней части ее конструкции. Вода попадает в данное устройство, проходит по трубе и отводится в заданное место (например, в ливневую канализацию).

Внутренние водосточные системы могут иметь различную конфигурацию. Материалом для них служит сталь-«оцинковка», медь, прочный пластик. Дешевле всего монтировать элементы, сделанные из оцинкованной стали. Большинство многоэтажных домов оснащаются именно такой системой. Медь применяется тогда, когда кровля здания также сделана из медных материалов. То есть здесь речь идет о том, чтобы строение имело внешне привлекательный вид. В остальных случаях использовать медные водосточные и водоприемные элементы не имеет смысла из-за их дороговизны.

Внутренняя водосточная система

Пластиковые желоба и трубы в качестве составляющих ВВ прекрасно зарекомендовали себя в последние годы. Они стоят сравнительно недорого, имеют высокий показатель прочности. Такие элементы легко устанавливать и при необходимости менять. Их можно покрасить в любой оттенок, гармонирующий с цветовой гаммой кровли. Кроме того, пластиковая труба или воронка внутреннего водостока характеризуется длительным сроком эксплуатации в любых климатических зонах.

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

Устройство внутреннего водостока

1. Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.

2. Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
3. Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
4. Крепеж. такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
5. Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.

Правила монтажа водосточной системы

Чтобы водосточная система служила долго и качественно, нужно беспрекословно соблюдать правила монтажа

Акцентируем внимание на нескольких из них

1. Правильно подобрать уклон желоба.

➠ Как должно быть? 3-5 мм на 1 м желоба.

Если уклон меньше или кронштейны установлены неровно, система будет засоряться и ее эффективность значительно снизится.

Если он будет больше, желоба слишком отдаляться от края кровли и вода не будет в них попадать.

2. Верно выбрать шаг установки кронштейнов.

➠ Как должно быть? Установка пластиковой водосточной системы требует, чтобы шаг монтажа кронштейнов не превышал 50 см. Для металлических водостоков — 60 см.

Если расстояние будет больше, при значительных осадках система может деформироваться или разломаться.

3. Выбрать правильное положение желобов водосточной системы.

➠ Как должно быть? Мысленно проведите линию, продолжающую скат кровли, — она должна быть на 2-2,5 см выше края желоба.

Иначе снег, сползающий с крыши, может повредить водостоки. Или во время сильных осадков вода будет переливаться над ним.

Проверяем положение водостоков относительно кровли: чтобы вода попадала в желоб, а снег, сходящий с крыш, — нет.

4. Тщательно проверить соединение муфты.

➠ Как должно быть? Во время монтажа нужно приложить усилия, чтобы сделать систему герметичной.

Если отнестись к этому невнимательно, возможны протечки.

Заключение: монтаж пластиковой и металлической водосточной системы

Монтировать водосточную систему — пластиковую или металлическую — несложно. Но нужно строго соблюдать все правила и требования производителей. Если вы не уверены в своих силах и навыках, доверьте работу профессионалам. Например, монтаж водосточной системы дома от «Альта-Профиль» выполняют сертифицированные бригады, которые прошли обучение у экспертов производителя.
