Водосток из канализационных труб: эффективно и экономно

Осушение с применением современных текстильных материалов

Изготовление мягкого дренажа из технологичных тканевых материалов. В основе современной конструкции тектона лежат мембранные свойства, суть заключается, что влага пропускается лишь в одном направлении, в обратную сторону влага не проходит.

• Выкапывается канава, уклон которой совпадает с направлением отвода воды.
• На дно необходимо уложить тектон, так чтобы образовался U-образный вид если смотреть поперёк.
• Далее располагается слой геотекстиля с зазором в 40 см по обоим краям.
• Материя наполняется мелким камнем или щебнем.
• Края геотекстиля заворачиваются.
• Вся конструкция мягкого дренажа засыпается песком.

В статье рассмотрены различные способы дренажа своими руками, вам предоставляется самим выбрать подходящий способ дренажной системы.

Если на участке требуется обустройство дренажной системы, а денег на закупку материалов нет, можно попробовать альтернативный вариант – обустроить дренаж участка подручными средствами.

Проблема затопления территории в период таянья снега или обильного выпадения атмосферных осадков знакома многих. Если своевременно её не решить, есть риск столкнуться с весьма неприятными последствиями. Дело в том, что влага подмывает фундамент дома и хозяйственных построек, пагубно влияет на корневые системы растений и городовых культур.

Дренаж из полиэтиленовой пленки

Если вас интересует, какой материал можно использовать для дренажа, ответ однозначный – тот, который обеспечивает прохождение воды. Чаще всего для создания осушительной системы используются такие подручные материалы:

• пластиковые бутылки;
• пенопласт;
• ветки;
• фашины;
• автомобильные колёса;
• строительный мусор;
• камни;
• старые вещи.

Водосток из пластиковых бутылок своими руками

Еще одним вариантом водостока – из пластиковых бутылок. Это звучит интересно и интригующе, ведь таким способом можно хорошо сэкономить. Стоит разобраться, какая тара будет актуальна в работе:

• бутылки должны быть одного размера и формы (цвет тоже лучше взять одинаковый);
• обязательно подберите только ровные бутылки.

Далее соберите следующие инструменты:

• для того, чтобы разрезать бутылки- нож или ножницы;
• степлер, чтобы соединять необходимые элементы;
• проволока, выступающая в роли крепления желоба;
• шило/паяльник, для того, чтобы делать отверстия.

На самом деле, создать самостоятельно такую систему не сложно, главное правильно рассчитать размеры и составить правильную схему.

Сама работа осуществляется в два этапа:

1. собирают и закрепляют на самой крыше жёлоб;
2. собирают трубы.

Начните собирать желоб. Для этого вы срезаете дно бутылки и ее горлышко, у вас получится цилиндр, после чего разрежьте его на две ровные части (вдоль). Когда вы соберёте нужное количество бутылок, необходимо начать сбор. Стоит понимать, что детали нужно соединять только внахлест шириной 1.5 см.

Система, которая имеет вертикальное положение, тоже делается из труб – срезать дно и горлышко так, чтобы бутылка была слегка заужена. Просто вставляете одну бутылку в другую. Логично, что воронка тоже делается из бутылки пластиковой, а точнее из ее горлышка.

Преимуществом такого водостока – это дешевизна, но минус в том, что такая система не прослужит вам больше одного года. Многие дачники предпочитают такие системы, так как они вполне надежно справляются со своими задачами.

Системы водостока необходимый элемент любого частного дома, вы можете сами выбрать лучший вариант для себя, который не только поможет избавиться от ненужной воды, но и будет гармонично смотреться на вашем доме. Не забывайте вовремя очищать водосток и позаботиться о монтаже антиобледенительной системы.

Сбор дождевой воды при помощи пластиковых бутылок

Острый дефицит воды для полива растений на участке заставил меня собирать дождевую воду с крыш даже таких небольших строений, как сарайчик-хозблок и навес-времянка над летней кухней. Делать водосборные желоба и водосточные трубы из листовой оцинкованной стали для таких строений мне показалось нерациональным. Поэтому и то и другое я сделал из пластмассовых полутора- и двухлитровых бутылок из под различных напитков.

Водосточные желоба (рис. 1) изготовил из бутылок емкостью два литра. Отрезал у каждой донышко и верхнюю часть с резьбовой пробкой, а оставшийся цилиндр разрезал вдоль образующей на две равные части. Затем получившиеся «желобки» уложил вдоль доски с нахлестом примерно 2 см и прибил их к доске небольшими гвоздиками. Длина доски должна быть равна ширине крыши. Жесткости такого водосточного желоба вполне достаточно для небольшого строения.

Водосточные трубы также сделал из бутылок, но емкостью 1,5 л. Они более удобны для этой цели, так как в верхней части имеют небольшой, плавно сужающийся конус. Благодаря этому, если их разрезать так, как показано на рис. 2, получившиеся «трубки» можно соединять в трубу практически любой необходимой длины. Делается это следующим образом. К нижнему концу несущей доски шири-

ной около 10 см надо прибить двумя гвоздиками первую «трубку» узким концом вниз. В верхнюю, более широкую часть прибитой «трубки» плотно вставить узкую часть следующей «трубки» и закрепить ее верхний свободный конец одним гвоздиком. И так далее до необходимой длины. Получается легкая и прочная водосточная труба.

Чтобы пластмассовые водосточные желоба и трубы не пострадали от снега и льда, на зиму я их снимаю и убираю до следующей весны.

А.ЧЕРНОВ

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

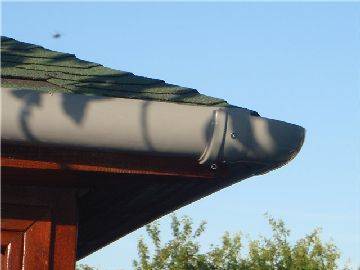

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

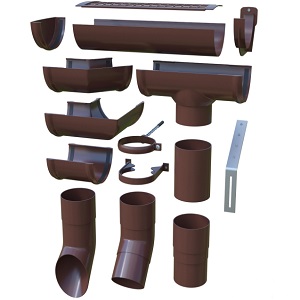

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Процесс изготовления водостока из канализационных труб

Только после того, как произведены все расчеты, закуплено нужное количество качественного материала и есть весь необходимый инструмент, можно приступать к изготовлению водосточной системы.

Обратите внимание, при роспуске труб для желобов не стоит распиливать где-то 15-20 см участка трубы, которая входит в желоб, тогда водосточная система будет более надежной. Чтобы желоба надежно держались под крышей, следует побеспокоиться о кронштейнах, их изготовлении и крепеже

Если есть возможность, то можно купить готовые кронштейны, размер которых должен соответствовать диаметру трубы, а количество – индивидуальным потребностям кровли. Если бюджет строительства ограничен, то кронштейны можно изготовить самостоятельно. Для этого понадобятся кусочки листового металла, которые нужно изогнуть так, чтобы они соответствовали форме желоба

Чтобы желоба надежно держались под крышей, следует побеспокоиться о кронштейнах, их изготовлении и крепеже. Если есть возможность, то можно купить готовые кронштейны, размер которых должен соответствовать диаметру трубы, а количество – индивидуальным потребностям кровли. Если бюджет строительства ограничен, то кронштейны можно изготовить самостоятельно. Для этого понадобятся кусочки листового металла, которые нужно изогнуть так, чтобы они соответствовали форме желоба.

Что касается крепежа кронштейнов, то их можно зафиксировать одним из трех вариантов:

• прикрепить кронштейны на лобовую доску;
• зафиксировать кронштейны на стропильные ноги;
• прибить кронштейны к обрешетке кровли.

Специалисты считают последний способ самым верным и надежным, благодаря тому, что кронштейны крепятся при использовании удлиненных хомутов, которые позволяют прочно фиксировать их в двух точках, обеспечивая особую надежность.

Правильно нужно осуществлять не только крепеж, но и монтаж кронштейнов. Как правило, следует учитывать такие нюансы:

• для правильного слива система из желобов должна иметь уклон 1 см на погонный метр трубы в сторону слива;
• дальний край желобов визуально должен быть расположен ниже плоскости крыши;
• свес должен выступать от края водостока на 25-65%.

Последовательность правильного монтажа кронштейнов:

• крепим крайние кронштейны, соблюдая правильный уклон;
• между крайними точками натягиваем веревку, которая будет служить уровнем крепежа всех последующих кронштейнов;
• фиксируем оставшиеся элементы на расстоянии 500-600 мм друг от друга;
• после того как все кронштейны прикреплены, можно фиксировать переходники из пластика, которые будут выполнять функцию воронок;
• на готовые кронштейны навешиваем желоба.

Собрать водосток из канализационных труб можно как на земле, с последующим поднятием и закреплением под крышей, так и непосредственно на высоте. Если в процессе монтажа требуется состыковать желоба между собой, то это можно сделать двумя способами. Трубы можно склеить между собой специальным составом для пропиленовых труб или использовать на стыках специальные алюминиевые клипсы. В процессе соединения деталей при помощи клипс, стыки нужно тщательно промазывать соответствующим герметиком для наружных работ.

Завершающие этапы монтажа водосточной системы – установка в тройники переходных патрубков, которые выполняют функции воронок, и второй этап – фиксация заглушки. Производить монтаж патрубков достаточно просто: патрубок нужно смазать герметиком и установить в тройник. Заглушка устанавливается в самой верхней части желоба водосточной системы.

Пошаговая инструкция

Монтаж водостоков состоит из двух важных этапов:

• установки желобов;
• укрепления вертикальных стояков (в среднем монтируется один стояк на каждые 5 метров желобов).

Перед покупкой строительных материалов необходимо набросать схематический план всей системы, учитывая технические требования:

• расстояние между стояками;
• количество тройников (оно напрямую зависит от количества стояков);
• количество хомутов и кронштейнов.

Сборка желобов осуществляется в таком порядке:

• Распиливаются трубы диаметром в 11 сантиметров. Для работы используется ножовочное полотно, электрический лобзик или болгарка. На трубу крепится с помощью скотча длинная линейка, служащая направляющей!
• Чтобы обеспечить максимальную прочность конструкции, необходимо оставить не распиленными участки перед стояками. Это примерно 15-20 сантиметров в обе стороны от стояка.
• С помощью шурупов и отвёртки укрепляются кронштейны. Это делается тремя способами – на лобовую доску, обрешётку крыши или стропила.
• Закрепление на обрешётке можно выполнить только во время строительства крыши. Остальные два варианта позволяют произвести установку без демонтажа кровли в любой удобный для хозяев момент. Рекомендуется использовать промышленные кронштейны, уже готовые к сборке. Для экономии средств также можно использовать самодельные элементы из листового металла (жести).
• Точки расположения кронштейнов определяются с помощью строительного шнура – система должна иметь небольшой уклон в сторону слива (около 1 см на каждый погонный метр).
• Желоба склеиваются между собой либо используются готовые алюминиевые клипсы. Все стыки смазываются герметиком!
• С помощью переходных патрубков желоба выводятся в тройники.
• В верхней точке жёлоба устанавливается заглушка.

Если требуется монтаж стоков, проводятся дополнительные работы:

• Трубы крепятся к стене снизу вверх. В качестве креплений применяются хомуты. Рекомендуемое расстояние от стены – 10 сантиметров.
• Верхняя часть трубы подключается к тройнику. Герметичность стыков обеспечивается с помощью универсального герметика.
• Нижняя часть стоков выводится в ливневую канализацию, либо монтируется специальное колено для отвода влаги в специальную ёмкость для сбора воды.

На завершающем этапе необходимо защитить водоотвод от попадания крупного мусора. Для этого пластиковая сетка разрезается на куски, из которых сворачиваются рулоны. Крупноячеистая сетка фиксируется пластиковыми хомутами и укладывается в желоба – рулоны успешно заменяют промышленный фильтр.

Назначение ливневой канализации

Системы водоотведения осадков представляют собой соединенные определенным образом желоба и трубы. Они опоясывают строение по периметру кровли и в нескольких местах спускаются вниз. Далее вода направляется либо в центральную канализацию, городскую ливневку или в накопительные емкости для сбора осадков.

Основное назначение водостока:

• защита стен, фундамента и подвальных помещений от намокания и подтопления;
• защита участка от размывания, а придомовой территории от грязи и луж.

Дополнительным назначением, немаловажным для садоводов, является накопление бесплатной дождевой воды для полива и других хозяйственных нужд

Бонусом прилагаются чистые стены, окна и цоколь дома, что также немаловажно

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

• Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
• Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

• длину периметра крыши;
• высоту дома;
• количество вертикальных стояков;
• количество соединений желобов;
• количество заглушек, уголков и тройников;
• количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

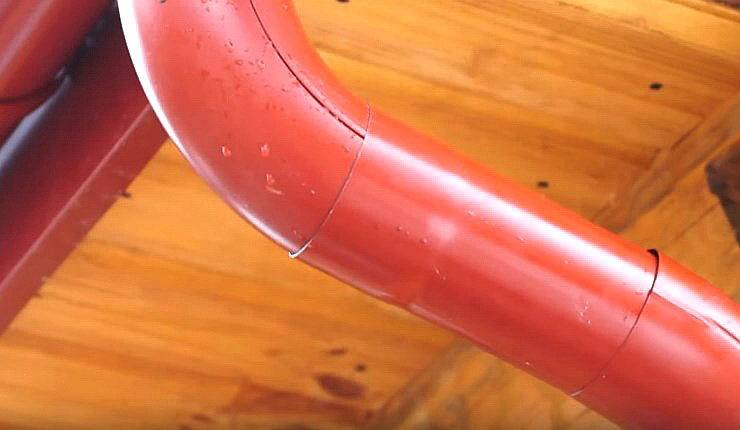

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Выбор труб для водостока

Ассортимент канализационных труб и фитингов к ним довольно широк. Размеры подбирают в зависимости от необходимой пропускной способности водостоков, а также сложности всей конструкции.

Чаще всего для устройства системы водоотведения используют:

• канализационной трубы диаметром 110 мм для водосточных желобов;
• канализационные детали 50 мм для вертикальных сливов;
• тройники для соединения различных по диаметру элементов.

Канализационные изделия различаются по месту использования.

• Внутренняя система дома оборудуется сточными конструкциями, устойчивыми к высокой температуре. Детали белого цвета обладают высокой звукоизоляцией. Их можно применять только для устройства внутренних водостоков для сбора влаги с плоских крыш. Наружные перепады температуры они не выдержат.
• Изделия серого цвета также чаще всего применяют для внутридомовой канализации, но они более прочные. В качестве наружных деталей водостоков их можно использовать в регионах с теплым климатом.
• Для проведения сточной системы за пределами зданий монтируют канализационные трубы коричневого цвета. Они прочные, толстостенные и устойчивые к температурным перепадам.

Крепление жёлоба

Устройство водосточной трубы с воронкой под водосток

Этот процесс осуществляется с помощью измерительной ленты, карандаша, кронштейнов, воронок для слива вода, крюков, верёвки, саморезов и гвоздей .

Сначала необходимо замерить периметр крыши по карнизам. Это поможет определиться с необходимой длиной для жёлоба. Кронштейны устанавливают с шагом в 50-60 см.

Далее выбираем место для воронки. Оно должно быть ниже капельника на один сантиметр.

Монтаж жёлоба осуществляют, используя кронштейны

При креплении крюков стоит обратить внимание на угол уклона. Чтобы облегчить работы, крюк стоит укрепить. Верёвку натягивают между всеми этими элементами, чтобы на ней установить остальные кронштейны

Верёвку натягивают между всеми этими элементами, чтобы на ней установить остальные кронштейны.

После этого производят укладку жёлоба и воронок на установленные кронштейны. Далее следует их укрепить.

При креплении вертикальных элементов водостока работы проводят снизу вверх. Для крепления штырей в стене дома просверливают отверстия. Отмет крепят на нижних хомутах. Он представляет из себя элемент трубы, имеющей срезанный угол.

Далее следует процесс установки остальных звеньев. Для крепления отдельных элементов используют хомуты. Для частей системы, имеющих длину более двух метров, монтируются дополнительные хомуты. Правильным шагом для установки является величина не более 180 сантиметров.

Монтаж системы водостока — дело достаточно ответственное

Важно правильно и надёжно закреплять конструкцию. Нельзя допускать возможность того, что труба отвалится

Предназначение водостока

Конструкцию, предназначенную для сбора воды по периметру крыши, называют водостоком. Промышленностью выпускаются уже готовые желоба для

Но так как их стоимость может быть достаточно высокой, некоторые хозяева экономят на желобах и приобретают вместо них пластиковые канализационные трубы. Бюджетный водосток собирается из труб, разрезанных пополам с помощью ножовки или болгарки.

У пластиковых труб для канализации сразу несколько достоинств:

• это недорогой строительный материал;
• пластик прочный и надёжный;
• вся система прослужит хозяевам несколько десятков лет;
• трубы устойчивы к агрессивному воздействию окружающей среды.

Основная задача для водостока заключается в предохранении стен и фундамента от прямого попадания талой и дождевой воды. Если осадки, стекающие с покатой крыши, окажутся на стенах и фундаменте, они в скором времени начнут разрушаться от повышенной влажности.

Грамотно устроенный водосток продлит срок эксплуатации любых строений. А в сочетании с ливневой канализацией он обеспечит комфортную загородную жизнь в частном доме – хозяевам не придётся дополнительно заботиться об уничтожении сырости в подвальных помещениях, целости фундаментов и стен, а также сохранности дорожек и дворового покрытия.

Водостоки плоских крыш

Описанная выше технология эффективна для домов, имеющих крыши с уклоном. Водоотведение с плоской крыши имеет принципиальные отличия. Из-за особенностей конструкции попадающая на ее поверхность вода не скатывается. Поэтому водосборные воронки устанавливаются непосредственно на поверхности и соединяются с канализационными пластиковыми трубами, образующими вертикальные стояки, которые вмуровываются в стены. Для предотвращения промерзания такие водостоки часто дополняют теплоизоляционным слоем. Для защиты от попадания мусора воронки снабжаются сетками-грибками. Желоба для монтажа подобных систем водоотведения не требуются.

Воронка для внутреннего водостока

Также вы можете посмотреть видео по теме нашей статьи, где показан монтаж готовой пластиковой системы водостоков.
