Преимущества водостоков из канализационных труб

Защита водосточной системы

Покупные водосточные комплексы обычно имеют решетки, закрывающие верхнюю часть желобов и защищающие систему от попадания мусора, который может забить трубы и воронки, в первую очередь – от опавшей листвы. Аналогичную защиту можно установить, если создается водосточная система своими руками из канализационных труб.

Сетку в этом случае приобретают метражом и разрезают на полосы таким образом, чтобы диаметр свернутой в виде цилиндра полосы был чуть меньше диаметра трубы, из которой изготовлен желоб. Такие цилиндры фиксируются пластиковыми хомутами и укладываются в желоба. В некоторых случаях дополнительные защитные сетки устанавливаются на воронках.

Защита системы водоотлива

Монтаж поперечного профиля

В поперечный профиль над дверным проёмом также закладываем деревянный брусок

Важно, чтобы он свободно помещался внутрь профиля и не нарушал его геометрию

Устанавливаем поперечный профиль по заранее отмеченным рискам:

Обычным угольником контролируем, чтобы не было наклона профиля вдоль оси.

Закрепляем поперечный профиль:

Так как мы закручиваем стойку с бруском, то используем саморез длиной 35 мм. С обратной стороны стоечного бруска подготавливаем отверстие.

Сверлим только стоечный брусок, а потом скрепляем деревянные конструкции внутри профилей гвоздями длиной 120-150 мм.

Заканчиваем монтаж поперечины, закручивая сбоку саморезы:

Поперечные профили без бруска крепим обычными короткими саморезами. Такая конструкция будет достаточно жёсткой.

Когда весь каркас собран, прокладываем внутри него электрическую проводку:

Для этих целей внутри стоечного профиля предусмотрены необходимые отверстия. Отметим, что электрическая проводка прокладывается внутри перегородок в специальной негорючей изоляции.

Выбор труб

Рынок предлагает полимерные трубы разного диаметра и цвета, они отличаются по свойствам и предназначению.

1. Полимерные канализационные трубы белого цвета

Эти изделия широко применяются для монтажа канализации в зданиях, внутри помещений. Они хорошо справляются с большой нагрузкой, хорошо гасят звук циркулирующей внутри них жидкостей. Они предлагаются в качестве основного материала, из которого можно изготовить  водосток из канализационных труб своими руками.

ПВХ трубы белого цвета можно применять для наружных водостоков в регионах с теплой зимой

2. Трубы серого цвета

На современном рынке они наиболее востребованы, и спрос на них стабильно растет. По большинству характеристик они подобны белым аналогам, но являются более практичными, особенно для транспортировки горячей воды. Если использовать их для наружных работ, то они могут не выдержать сильных перепадов низких температур и большой нагрузки по объему воды.

Изготовить водостоки для крыш своими руками из серых труб ПВХ можно только в том случае, если в вашей местности зимой не бывает сильных морозов. Большой вес воды и снега для них тоже нежелателен, особенно при слабом креплении. Желоба в такой системе придется очищать от снега и тяжелых сосулек.

3. Изделия коричневого цвета

Эти трубы, главным образом, толстостенные – рассчитаны на большую нагрузку. Их используют для наружной канализации и подземного монтажа. Стойкий к минусовой температуре и большому давлению материал универсален. Основной недостаток – коричневые трубы плохо переносят высокую температуру, но в регионах с частыми похолоданиями и оттепелями они вполне оправданы. Жаркий климат им не подходит, зато от скоплений льда и снега такой водоотвод чистить не надо.

Ориентируясь в свойствах канализационных труб из разных материалов, легко выбрать подходящий вариант для продолжительной эксплуатации.

Самостоятельное устройство водостока из канализационных труб

Выполнить отливы из канализационных труб своими руками не представляет особых трудностей. Начать работу стоит с создания чертежа будущей конструкции.

Проектирование

Схема водостока будет включать следующие элементы:

• отливы;
• воронки;
• вертикальные трубы стояков;
• кронштейны;
• хомуты.

Расчет количества необходимых материалов:

• Желоба будут проходить по всему периметру крыши. Чем меньше мест стыковки деталей по длине, тем надежнее станет конструкция. Поэтому лучше выбирать более длинные трубы. Стоит также учитывать, что каждый элемент разрезается пополам.
• Вертикальные стояки устанавливаются на расстоянии не более 12 метров. Если длина здания меньше, то водостоки устраиваются по углам. Их длина равняется высоте дома.
• Для отведения воды в ливневую канализацию или лотки потребуются также угловые элементы для стояков. Они обычно устанавливаются в верхней и нижней части конструкции.
• Количество кронштейнов для желобов рассчитывается исходя из шага установки 50-60 см. Дополнительные элементы требуются в местах стыковки двух отливов, местах установки воронок, по углам здания.
• Держатели вертикальных труб фиксируют элементы к стене. Их потребуется не менее двух штук на каждую деталь стояка.
• Воронки монтируются на каждый вертикальный водосток.

На желоба также потребуются: заглушки для тупиковых отрезков, ограничители перелива воды, соединители, наружные и внутренние угловые элементы.

Для работ по устройству водосточной системы из канализационных труб своими руками нужны следующие инструменты:

• болгарка или ножовка по металлу для распила пластиковых деталей;
• строительный уровень и рулетка;
• отвертки или шуруповерт;
• напильник;
• веревка;
• лестница.

После подготовки всех материалов и инструментов приступают к устройству водосточной конструкции.

Этапы монтажа

До начала монтажа необходимо определиться со способом установки конструкции. Желоба можно фиксировать к стропилам, карнизу или кровле.

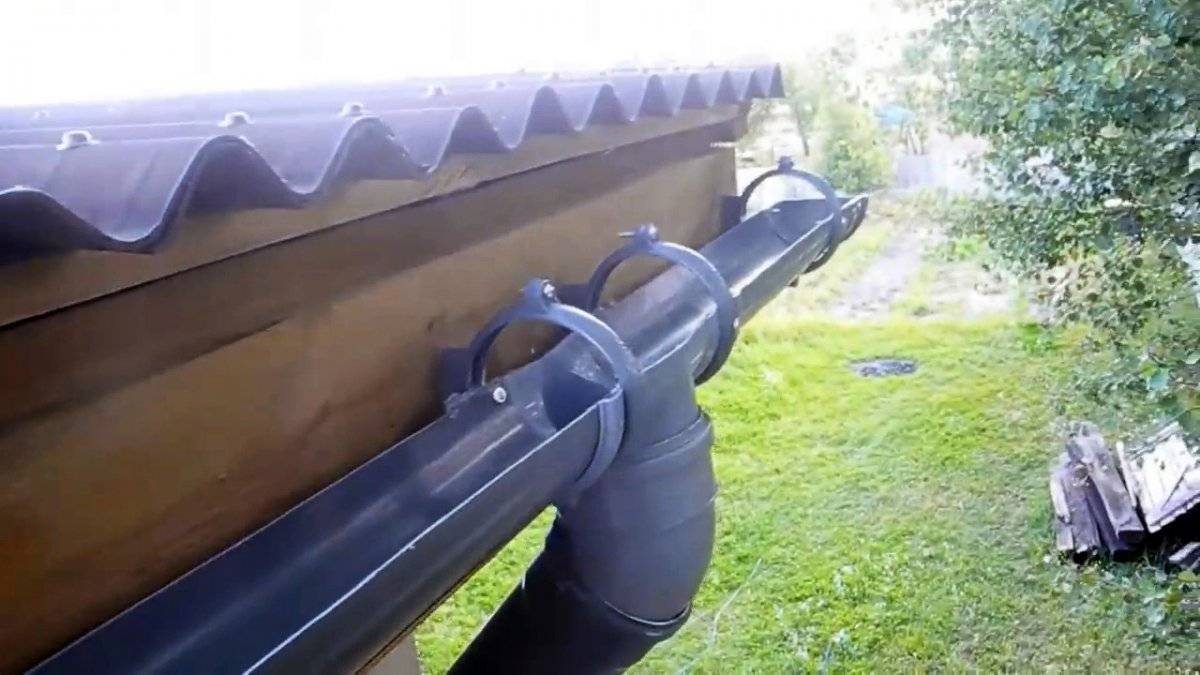

К стропилам или карнизу чаще всего крепят водосточные желоба из канализационных труб до укладки кровельных материалов. Если система водоотведения монтируется в готовом здании, то ее фиксируют к кровле. Также этот вариант рационально использовать при большом расстоянии от края крыши до стен дома. Установка желобов производится таким образом, чтобы одна треть ширины элемента находилась под кровлей.

Этапы монтажных работ:

• Желоб из канализационной трубы изготавливают путем продольного распила пластиковой детали. На концах элементов оставляют цельные участки для соединения. Места распила необходимо зашлифовать.
• Сначала крепят на кронштейны угловые элементы. Фиксацию деталей осуществляют с помощью саморезов.
• Между двумя углами натягивают веревку в качестве уровня. Требуется проверить ее уклон.
• С шагом 50-60 см крепят остальные кронштейны и монтируют желоба. Между собой элементы крепят на клей или применяют соединители. Места стыков должны быть герметичны. Устанавливают заглушки на торцах желобов.
• Водосборные воронки монтируют на резиновых прокладках.
• Далее производят крепление хомутов для вертикальных деталей слива. Они располагаются на расстоянии 5-10 см от поверхности стен.
• Вертикальные конструкции собираются и устанавливаются в держатели.

Защиту водостоков из канализационных труб от мусора выполняют из пластиковых сеток. Их нарезают на полосы и сворачивают в виде цилиндра. Его диаметр должен быть немного меньше, чем желоба. Каждый элемент фиксируют хомутом или проволокой и укладывают в отливы. Сеткой также защищают детали воронок.

Для плоских крыш устройство желобов не требуется. При таком варианте монтируются только водосборные воронки и вертикальные стояки. Материал кровли должен заходить на основание воронки. Сверху выполняют защиту из сетки.

https://youtube.com/watch?v=6hoBj9WXiQQ

Выбор труб для водостока

Ассортимент канализационных труб и фитингов к ним довольно широк. Размеры подбирают в зависимости от необходимой пропускной способности водостоков, а также сложности всей конструкции.

Чаще всего для устройства системы водоотведения используют:

• канализационной трубы диаметром 110 мм для водосточных желобов,
• канализационные детали 50 мм для вертикальных сливов,
• тройники для соединения различных по диаметру элементов.

Канализационные изделия различаются по месту использования.

• Внутренняя система дома оборудуется сточными конструкциями, устойчивыми к высокой температуре. Детали белого цвета обладают высокой звукоизоляцией. Их можно применять только для устройства внутренних водостоков для сбора влаги с плоских крыш. Наружные перепады температуры они не выдержат.
• Изделия серого цвета также чаще всего применяют для внутридомовой канализации, но они более прочные. В качестве наружных деталей водостоков их можно использовать в регионах с теплым климатом.
• Для проведения сточной системы за пределами зданий монтируют канализационные трубы коричневого цвета. Они прочные, толстостенные и устойчивые к температурным перепадам.

Водосточная система, изготовленная своими руками

Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.

Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.

Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

Чертеж конструкции с размерами водостока для крыши

Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.

Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.

Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:

• ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод);
• молоток;
• маркер для нанесения разметки на лист металла;
• листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной);
• плоскогубцы.

Схема размещения водостоков вокруг здания

Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе. Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр

Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр

Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.

После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов. После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.

Процесс монтажа кронштейнов для водостока

Дальше необходимо немного подмять при помощи молотка трубу, для того чтобы её можно было соединить с другой трубой.

Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.

Дальше переходим к процессу установки водостока:

1. Определяем отправную точку, которая располагается на максимальной высоте.
2. Устанавливаем кронштейн жёлоба.
3. Выполняем закрепление жёлоба.
4. Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
5. Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
6. Фиксируем трубу водостока при помощи хомутов.
7. Закрепляем внизу трубы слив.
8. Устанавливаем систему антиобледенения водостока.

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

• Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
• Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

• длину периметра крыши;
• высоту дома;
• количество вертикальных стояков;
• количество соединений желобов;
• количество заглушек, уголков и тройников;
• количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Это интересно: Обои в дизайне гостиной — изучаем обстоятельно

Как спроектировать будущую водосточную системы?

Если говорить языком терминов, водосточная система – это комплекс желобов и труб, который обеспечивает сбор и удаление воды с кровли. Водосточной системой, или водостоком, также называют нередко и отдельный желоб или трубу. И теперь давайте разберемся, как из приобретенных вами труб сделать хороший водосток для дома. Для начала нужно будет составить эскиз и рассчитать размеры всех деталей.

Как сделать водосток для скатной крыши?

Итак, вам понадобится определенное количество желобов, которые легко рассчитать исходя от параметров периметра кровли. Кронштейны ставить будете на каждые 10 метров по 17 штук. Отвод имеет ровно такую длину, какая в сумме у сливных труб. Еще понадобятся воронки, трубы по 1 штуке на каждые 10 метров, угловые элементы, заглушка, муфты (ровно в 2 раза меньше штук, чем желобов), колена, количество которых будет зависеть от сложности самой восточной системы.

Для вас самым простым вариантом будет просто нанести схему будущего водопровода на лист бумаги. Так, отводящие трубы с воронками принято устанавливать каждые 12 метров. Если же сторона дома меньше, разместите их по углам, причем достаточно будет всего только на двух из них. Сточные трубы возьмите с диаметром 50 миллиметров, и приобретите переходной тройник 110 на 50 мм. Размер одного слива может быть в 10 сантиметров, что вполне достаточно для крыши частного дома. Из одного патрубка у вас получится два лотка одинакового размера.

Далее, каждый торец желоба вам нужно будет заглушить. Возьмите ревизионную заглушку или обычную, разрезанную на две части. Вот когда у вас на листе уже будут расположены все элементы – посчитайте общее количество:

Рассчитать необходимый диаметр труб достаточно легко – вам поможет стандартная формула:

• При площади кровельного ската до 50 квадратных метров вам понадобится труба диаметром 80 миллиметров.
• При 125 квадратных метров – это уже 90 миллиметров.
• При более 125 квадратных метров нужно брать трубу 100 миллиметров.

Воронки и переходники вы выберете, определившись уже с диаметром труб. Поэтому на этом этапе уже составьте эскиз будущего водопровода и разметьте подходящие места для расположения стоков и монтирования желобов. Как только у вас будет готова вся схема, можете приобретать материал.

Как сделать водосток для плоской крыши?

Итак давайте разберемся, как сделать и установить водосток из канализационных труб для плоской крыши. Да, это возможно! Здесь есть большой бонус: водосток будет вмонтирован в стену, и находиться снаружи он не будет. Поэтому канализационному пластику не страшны ни морозы, ни разрушительные УФ-лучи.

Ваша главная задача – сделать так, чтобы вода легко стекала с кровли в одно место, в ее центре. Вот туда как раз и нужно установить водосточную трубу, или даже несколько. Единственное, о чем вам придется позаботиться – это утеплить такую трубу, или поместить ее в специальную изоляцию, чтобы на ней не собирался конденсат. А после установки воронки просто накройте ее решеткой, чтобы она не забивалась.

Выбор канализационных труб для водостока

Трубы канализационные отличаются не только по диаметру и варианту сечения, но также и по цвету. При этом по их оттенку можно узнать и основные параметры. В частности, сегодня распространение получили 5 основных видов изделий.

1. Серые трубы. Наиболее распространенный вариант для канализации внутри дома. Однако, эксплуатировать их рекомендуется только при положительной температуре.
2. Белые трубы. Также применяются для внутренней канализации, главное отличие от серых, это цвет, то есть в тех случаях, где требуется более эстетичный вид, используются изделия именно такого оттенка.
3. Рыжие или оранжевые трубы. Подходят для работ снаружи дома. Отличительная черта – высокая жесткость изделий, стойкость к температурным колебаниям, морозоустойчивость и так далее. Благодаря таким качествам, обладают увеличенным сроком службы.
4. Черные трубы. Производятся на основе ПЭВД (полиэтилен высокого давления). Могут применяться как внутри, так и снаружи строения. Однако, не стоит использовать их при температуре выше 60 градусов.
5. Зеленые трубы. Такие изделия имеют перфорацию по всей своей длине, что исключает их использования для устройства водостока.

Можно сделать вывод, что для устройства водосточной системы больше всего пригодны трубы оранжевого цвета. Они не бояться механических нагрузок и отлично выдерживают умеренные, как отрицательные, так и положительные температуры. Конечно, не всегда их цвет может гармонировать с дизайном дома. Поэтому, если климат в регионе мягкий, то можно использовать серые либо белые трубы, но вовремя и аккуратно очищать их от снега в зимний период. В жарком же климате оптимально воздержаться от применения оранжевых труб, так как они могут деформироваться под влиянием палящего солнца.

Элементы отвода воды

Перед монтажом водостока требуется изучить все составляющие элементы, которые потребуются в работе, а именно:

• желоб, основная составляющая водоотвода. Можно купить готовый, либо получить перепиливанием трубы пополам;
• кронштейн, специальное крепление для водоотвода;
• отвод. Вертикально установленная труба для отвода дождевой воды из системы водостока;
• воронка. Своеобразный переходник верхней части водостока в отвод;
• заглушка. Применяется для тупиковых элементов водоотвода;
• углы. Угловой переходник. Приобретается по количеству углов на вашей крыше;
• муфта. Соединительная часть желоба, которая используется для стыкования;
• крепеж. Стандартно используется саморез самозажимной, либо саморез с гайкой. Наличие резиновой прокладки в крепеже обязательно.

Мы рассмотрели основные элементы использующиеся при отводе воды. В зависимости от конструкции и используемого материала, их количество может добавляться или уменьшаться.

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Статья по теме: Как самостоятельно сделать потолок с балками

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

• Расстояние между двумя водостоками не должно быть более 12 метров по горизонтали. А значит, их количество можно определить, разделив длину периметра на 12 (если стороны дома меньше 12 метров, то можно расположить стоки у каждого угла здания). Умножив полученное число на высоту дома, находим суммарную длину труб для вертикальных водостоков. При расчете длины вертикальных водостоков необходимо также учитывать систему водоотведения. Если вода с крыши будет выливаться сразу на землю и впитываться в грунт, приведенный выше алгоритм дает достаточно точное значение. При направлении стоков в ливневую канализацию или в емкости для полива, лучше начертить полную схему одного стояка и рассчитать его длину с учетом вертикальной и горизонтальной составляющих, после чего умножить это значение на необходимое количество сливов.
• Рассчитывают необходимое количество кронштейнов для водослива из канализационных труб. Для надежной фиксации они размещаются на расстоянии 500-600 мм друг от друга, к тому же, два держателя (с разных сторон) устанавливаются на углах и в местах установки воронок.

  Пластиковый кронштейн для монтажа водостоков

• В зависимости от выбранной конструкции выбираются фитинги.
• В нижней части потребуются углы для изменения направления стоков (от стены).
• В верхней части углы могут понадобиться для приближения трубы к стене от края кровли для последующей фиксации к вертикальной поверхности.
• Тупиковые отрезки желобов снабжаются заглушками, их число также рассчитывается по схеме.

Стандартные элементы водосточной системы

Для самостоятельного строительства водосточной системы из канализационных труб используются трубы и фитинги различных диаметров.

• Желоба изготавливаются из труб с диаметром 110 мм.
• Вертикальные сливы монтируются из труб 50 мм.
• Тройники приобретаются с возможностью соединения разных (50 и 110 мм) труб.
• Отводные углы для изменения направления вертикальных труб для слива воды в ливневую канализацию или поливочные емкости имеют диаметр 50 мм.

Назначение водостоков

Назначение водостоков известно всем, а убедиться в необходимости их установи наглядно можно легко, наблюдая, как выглядят в дождь или во время оттепели отмостка и фасад дома, лишенного системы водоотведения с кровли. Потоки воды, льющиеся на облицовку стен и портящие ее внешний вид, капли и струи, попадающие на подходящих или выходящих из дома людей, лужи у самого дома – это далеко не полный перечень неприятностей.

Водостоки из канализационных труб способны не только отвести воду в ливневую канализацию или в дренажную канаву, но и направить ее в специальные емкости для последующего использования при поливе участка.

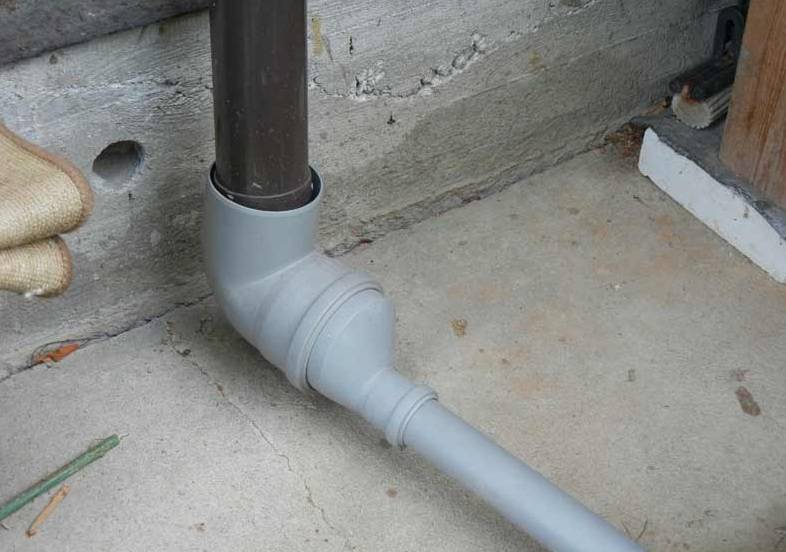

Продолжение водостока для отвода воды от дома
