Особенности установки приемной воронки ливневой канализации на кровле

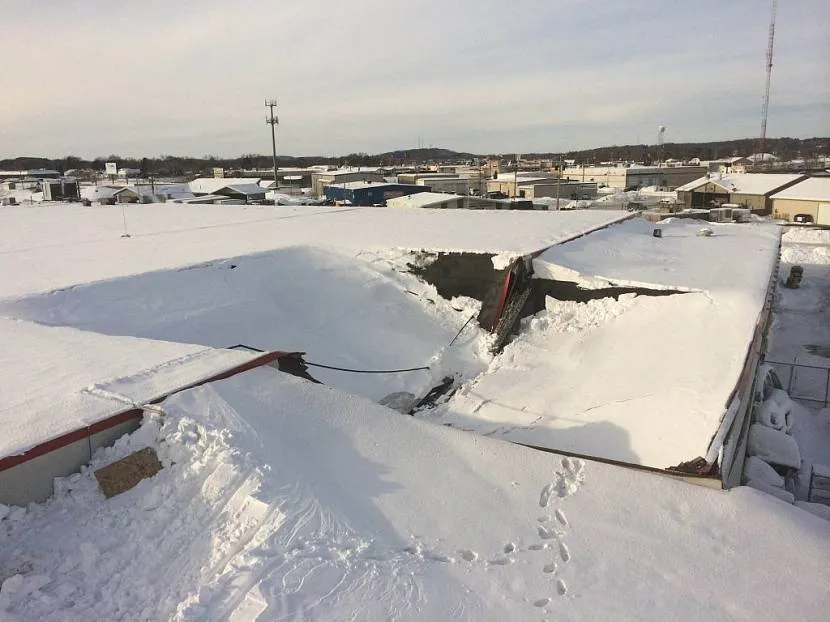

Водосток плоской кровли: специфика сооружения внутренней и наружного варианта

Водосток можно соорудить снаружи и внутри здания. У каждого из этих способов есть свои особенности. Например, внутренняя конструкция не влияет на внешний вид здания, а внешняя – проще в монтаже и ремонте.

Внутренний водосток

Чтобы правильно проложить систему внутреннего водостока, проектировать ее надо заранее. Путь трубопровода должен быть максимально коротким, а место соединения с ливневой канализацией – удобным и надежным.

Стояки можно расположить вблизи жилых комнат. В таком случае, не придется устанавливать обогрев на тот участок трубы, который проходит через комнаты. Проводку делают через штробы, короба или шахты. Нужно будет утеплить водосток, проходящий через чердак.

Если здание не отапливается, придется решать проблему с подогревом труб, чтобы избежать промерзания воды, которая будет в них течь. Обычно это делается с помощью греющего кабеля. Необходимо обеспечить стояк прочищающей ревизией на высоте одного метра от земли.

При планировании системы следует избегать лишних изгибов Источник authentics.pw

Расположенные внутри здания трубы не подвергаются таким резким перепадам температуры, как системы, построенные снаружи. Также внешний вид здания не перегружается дополнительными излишествами в виде водоотводящей системы наружного типа. Это придает дому аккуратность и упрощает декорирование экстерьера. Однако прочищать внутреннюю систему намного сложнее.

От воронок на стояки вода уходит через специальные отводные трубы. Отводные линии прокладывают под землей или выстраивают подвесную сеть прямо в доме. Чтобы вода проходила через горизонтально проложенные трубы в подвесной сети, их устанавливают с наклоном в 5 миллиметров на каждый погонный метр. Если нельзя установить подвесную систему, можно проложить отводные линии под землей и подключить их к ливневой канализации. Это стоит дороже, а проводить впоследствии ремонт будет менее удобно.

Расположение водоприемных воронок внутреннего водостока необходимо продумать еще при проектировании строения, чтобы учесть водоотводящие трубы в конструкции здания Источник pinterest.com

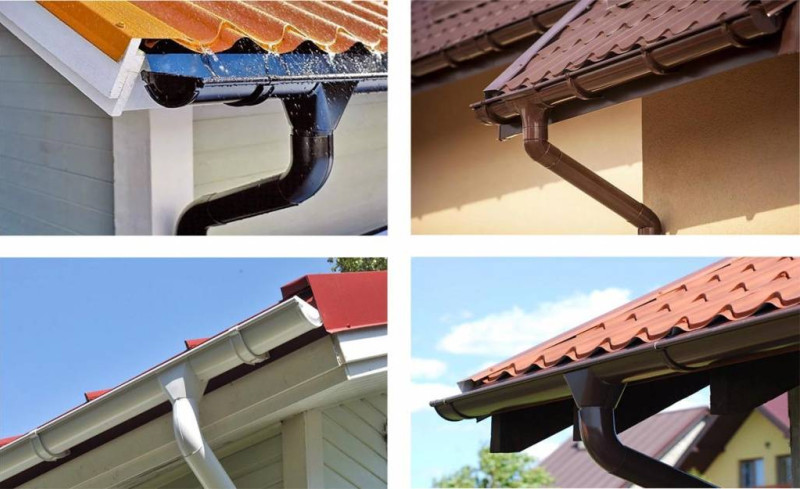

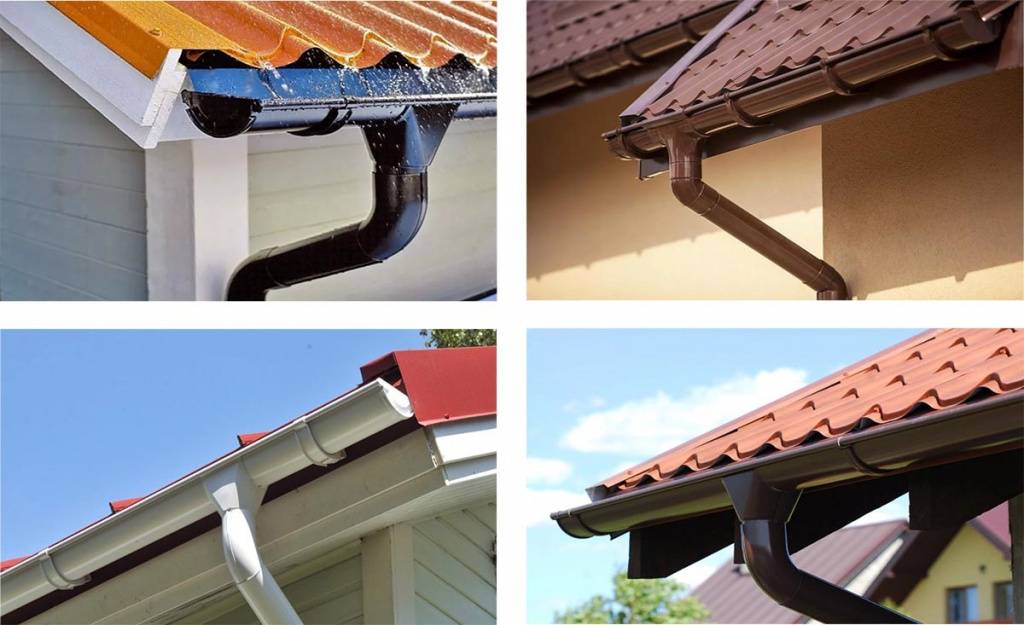

Внешний водоотвод

Внешний водосток подходит для южных регионов, где выпадает мало осадков – не более 300 миллиметров в год. Открытую систему водоотвода проще прочистить и починить, если она пострадала от непогоды.

Сооружение внешнего водостока имеет много специфических особенностей. Для того, чтобы избежать повреждения и коррозии внешних стен строения с плоской кровлей, нужно возвести заградительные бортики. Покрытия этих бортиков должны быть металлическими или бетонными.

В бортиках делают специальные отверстия, чтобы вывести наружу водоотводящие желоба. На стыки покрытия бортиков необходимо наложить оцинкованный фартук. Так вода не будет проникать в щели между стыками.

Водоотводящие желоба выходят за пределы дома и крыши. В противовес этому, для внутреннего водоотока воронки ставят на самой крыше, на расстоянии от краев.

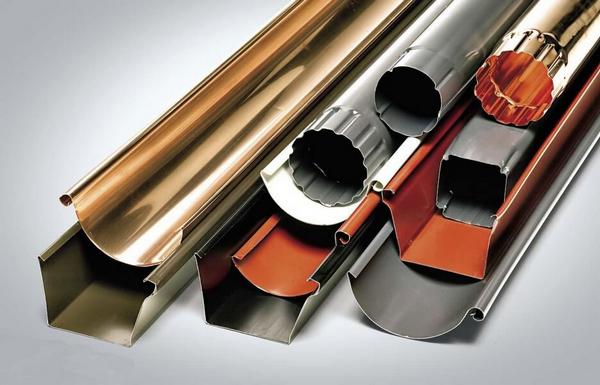

Материалы изготовления

Основные материалы, используемые в процессе изготовления систем водостока — металл и пластик.

Металлические водостоки подразделяются на стальные, медные и алюминиевые. Стальные являются прочными (срок эксплуатации может достигать 100 лет) и предназначены для использования в суровых климатических условиях Севера.

Главный плюс алюминиевых — их абсолютная неподверженность коррозии, однако они наименее прочны и склонны к быстрой деформации.

Пластиковые водостоки наиболее просты в эксплуатации, слабо подвержены коррозии, а также самые дешевые по своей стоимости. Однако они могут изменяться в размерах при колебании температуры, что является наиболее серьезным минусом пластиковых водосточных систем.

Нормы монтажа

Даже если расчет выполнялся правильно, а при установке использовался качественный материал, соответствующий требованиям СНиП, система отвода воды может работать некорректно, если произвести монтаж, не соблюдая простые правила:

1. Водоприемные воронки устанавливают равномерно по всей площади ската. Если крыша небольшого размера, устанавливают минимум 2 воронки, на каждые дополнительные 20 кв. м добавляют по одному водоулавливающему элементу, как того требует СНиП.

2. Воронки, по нормам СНиП, нельзя устанавливать ближе, чем на 1 м к стенам сооружения. Максимально допустимое расстояние между двумя воронками, подключёнными к одному стояку, не должно превышать 20 м.

3. Если материал водостока – металл, трубы и воронки оснащают электрическим подогревом. Эта мера устраняет проблему промерзания и разрушения труб в зимний период, когда на территории России устанавливается низкая температура.

4. Если крыша многоуровневая, а разница в высоте между уровнями превышает 4 м, выполняют расчет и монтаж отдельных веток водостока, не связанных между собой, так как этот перепад снижает эффективность отвода осадков.

5. Строительные нормы предписывают оборудовать ливневую канализацию, начинающуюся под стояком водостока и заканчивающуюся в специально отведенных местах. Для частных домов допускается слив водосточных вод в грунт или сбор в специальную емкость.

Как правильно рассчитать число труб для водостока

Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.

При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.

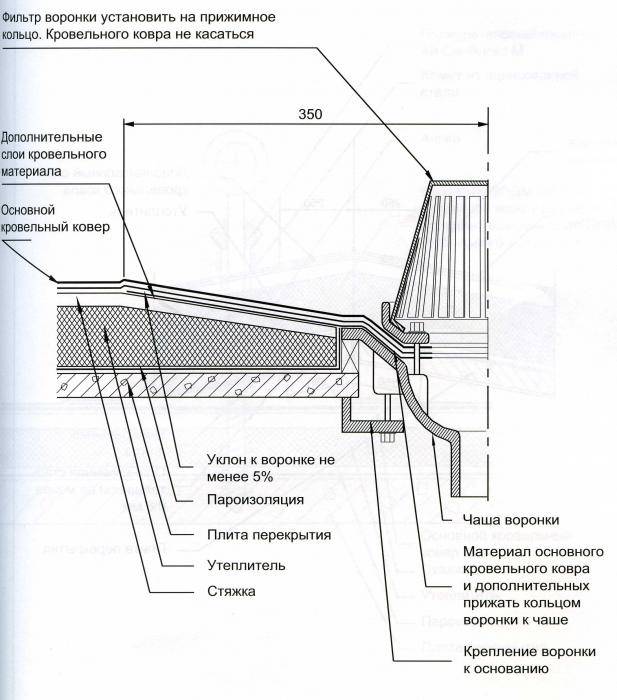

Правила монтажа кровельных водосточных воронок на плоских кровлях.

Слив воды через кровельные воронки по трубам водосточной системы происходит под действием гравитации. Поэтому воронки должны быть расположены в самых низких участках крыши. Уклона кровли в 2 % вполне достаточно для обеспечения стока воды. В случае отсутствия уклона его создают искусственно. Уклон устраивают для всей крыши целиком или делают так называемую разуклонку.

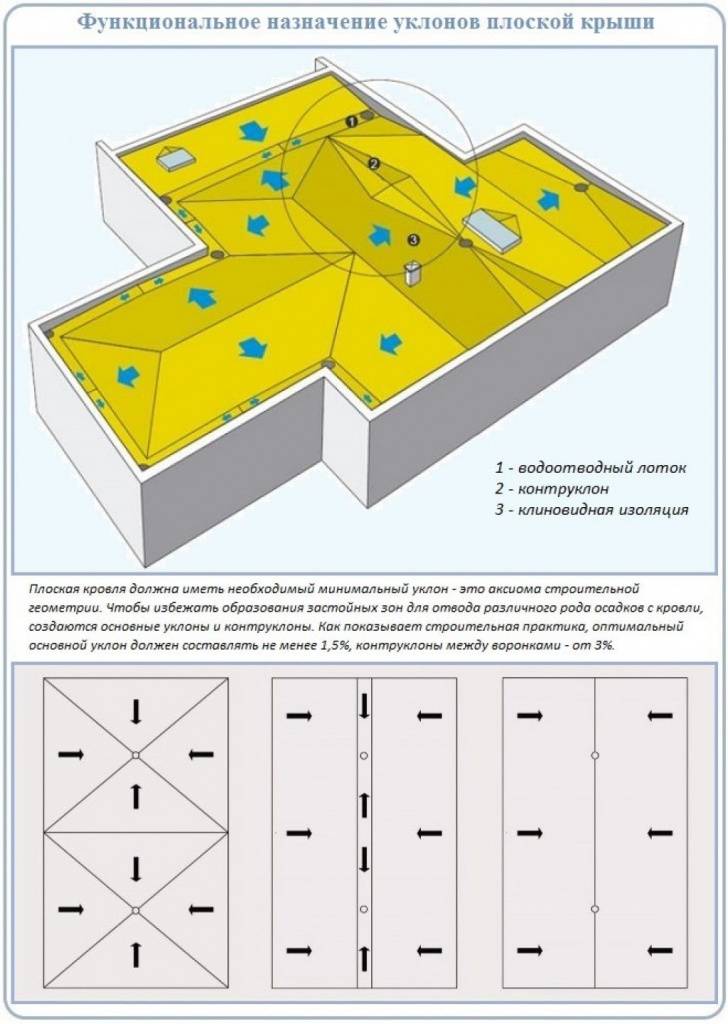

Разуклонка делается при помощи керамзита, плит утеплителя или бетона.

Поверхность крыши делится на   правильные геометрические формы, равные по площади.

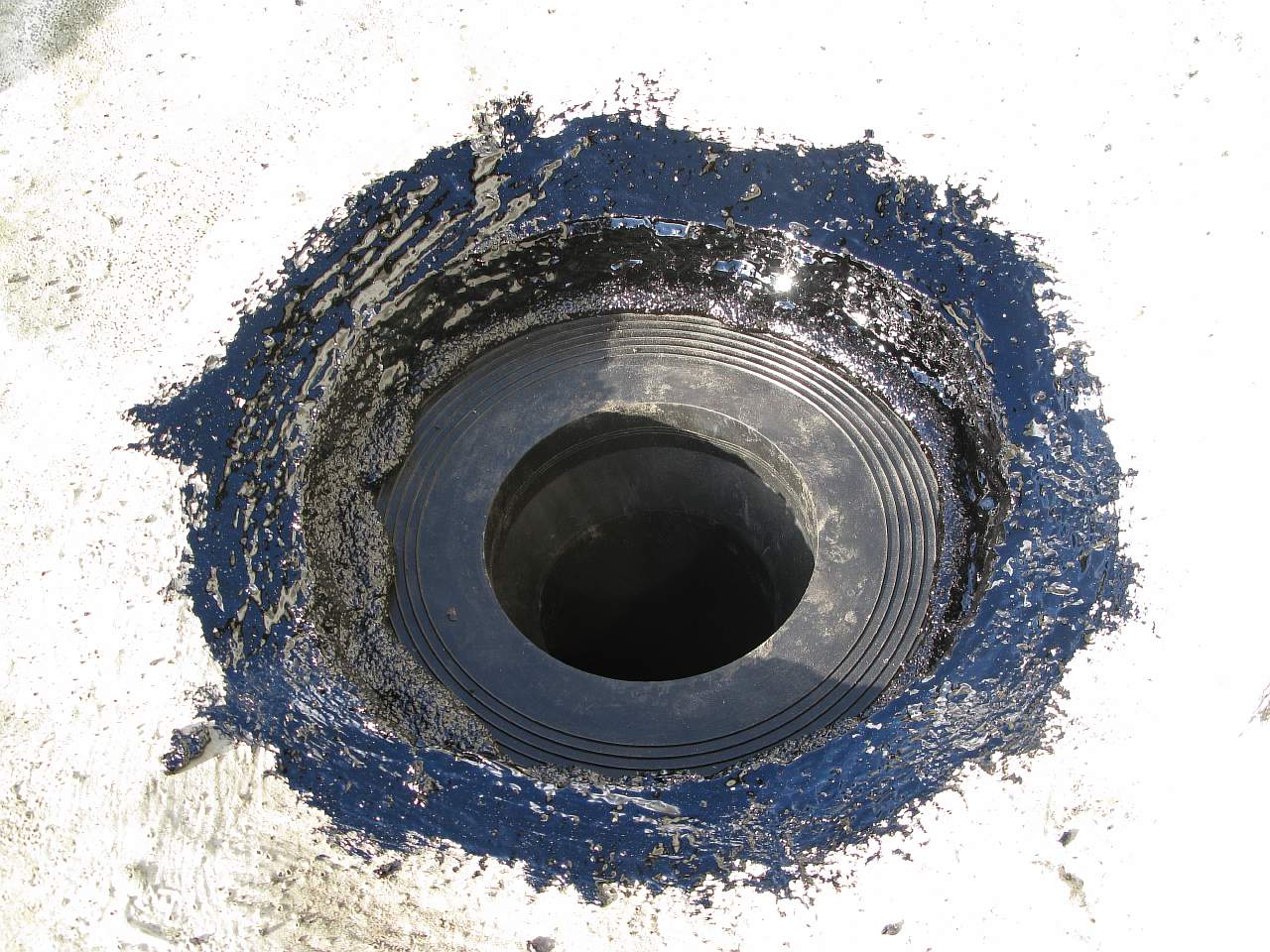

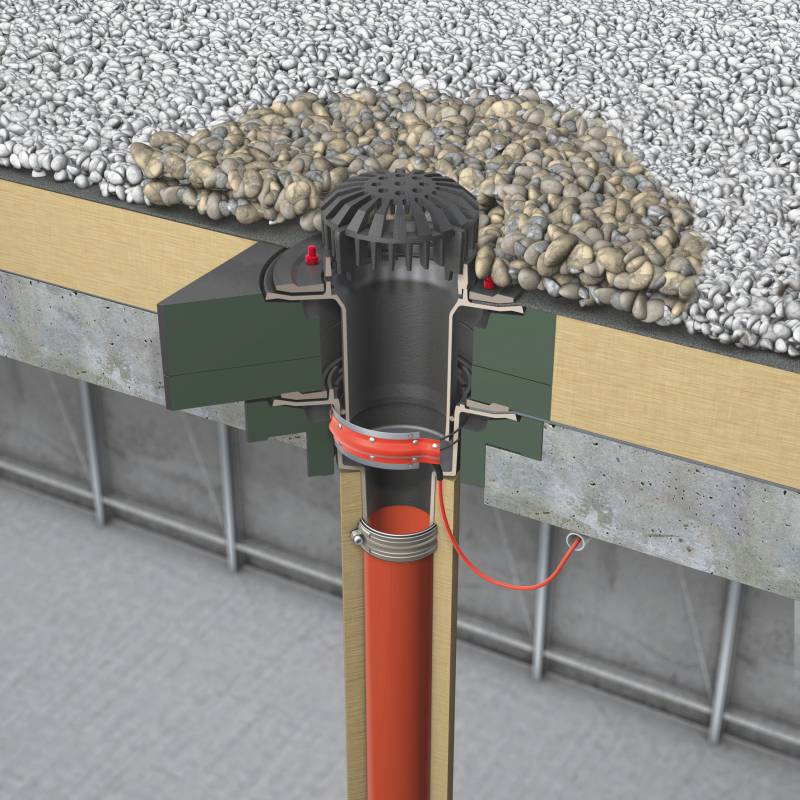

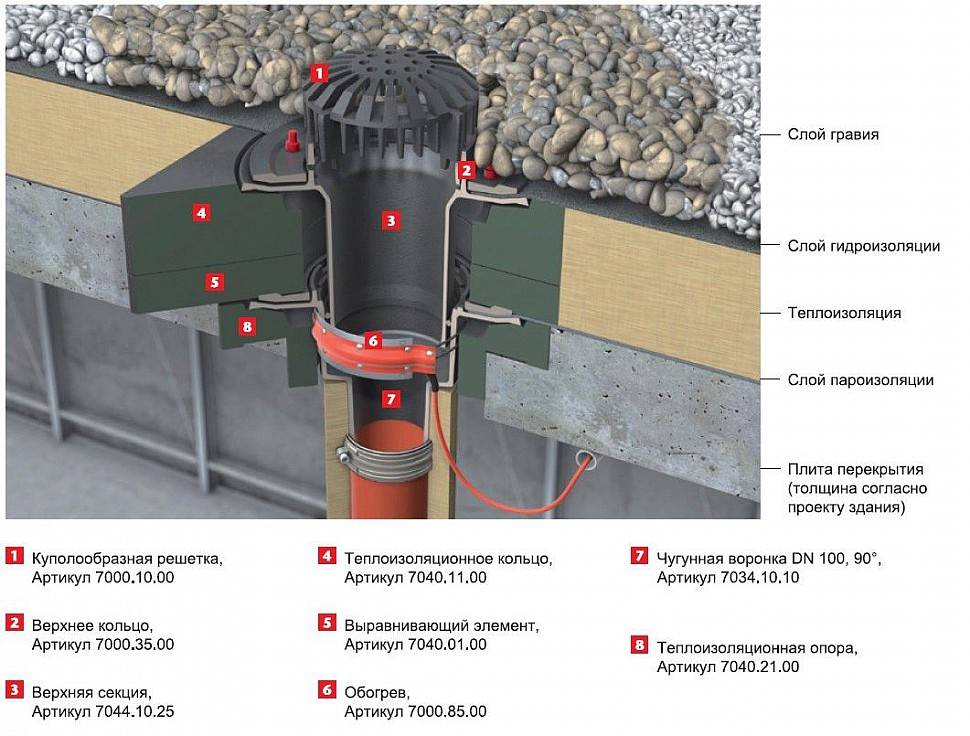

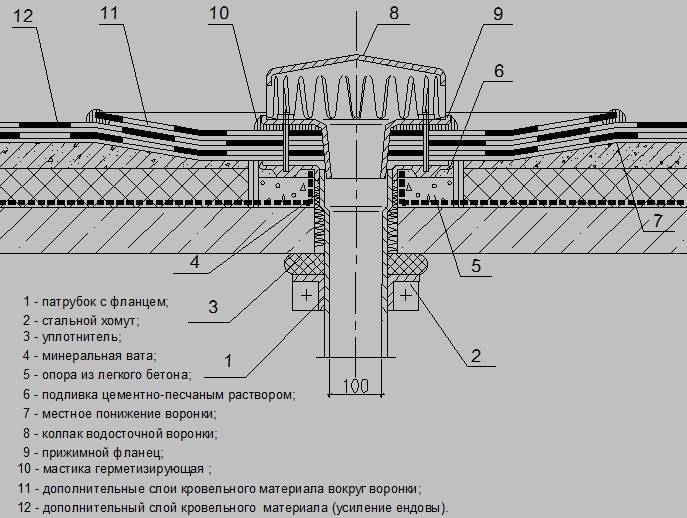

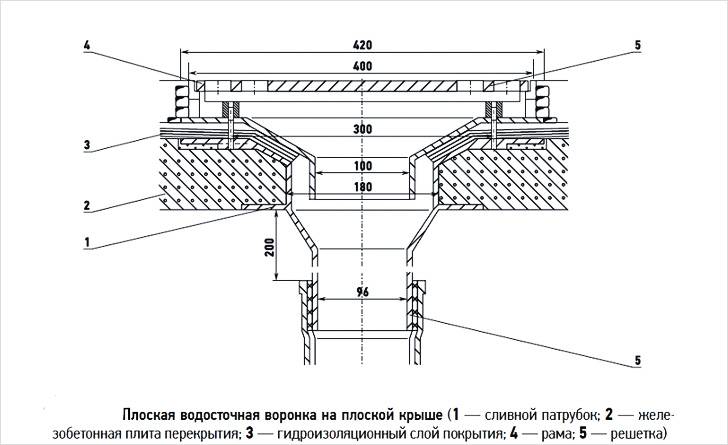

В основание крыши монтируется нижняя часть воронки, которая присоединяется к водосточной трубе. Далее укладывается гидроизоляция и утеплитель. Потом нижнюю и верхнюю части воронки соединяют при помощи кольцевого уплотнителя.

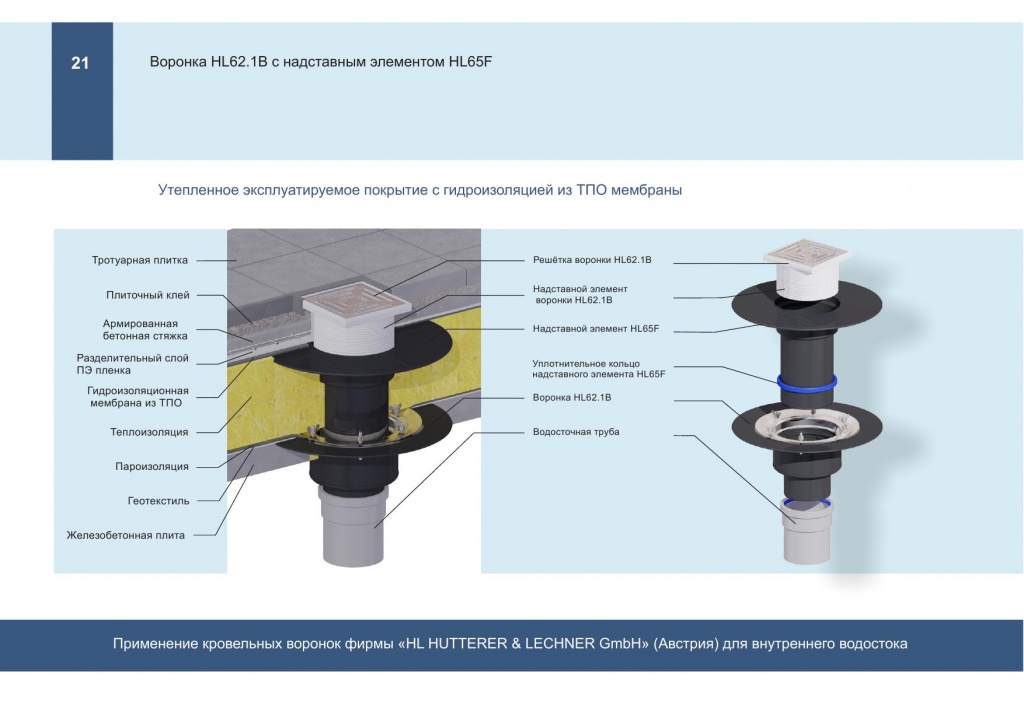

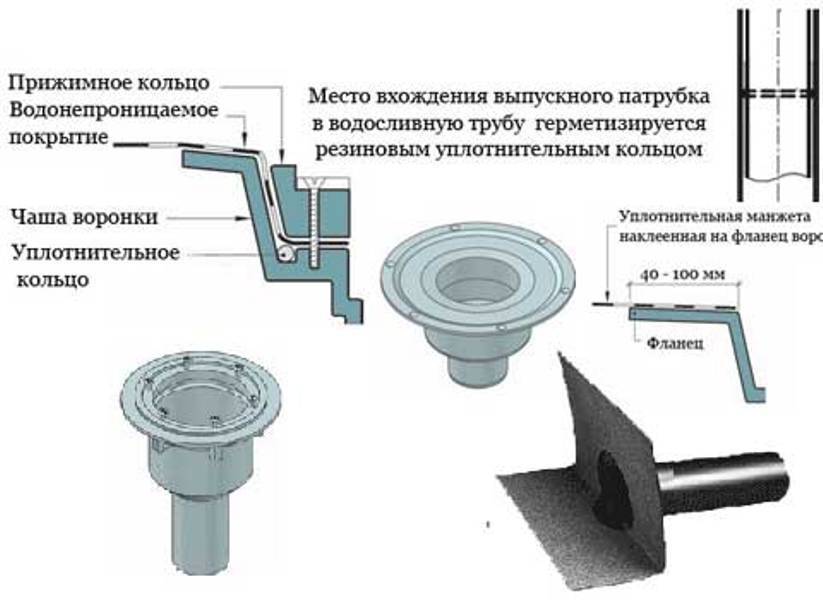

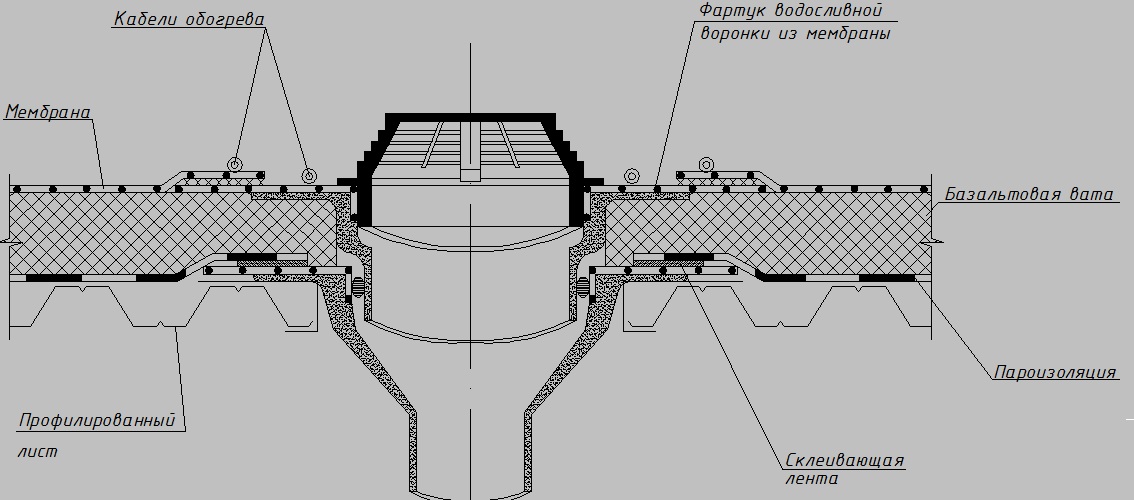

Между слоями рубероида устанавливают пластиковый фартук кровельной воронки. Закрепляют его дополнительным фартуком из битума. Сверху все эти слои закрываются мастикой или опять же битумом. На завершающей стадии установки воронки ставится защитная решетка.

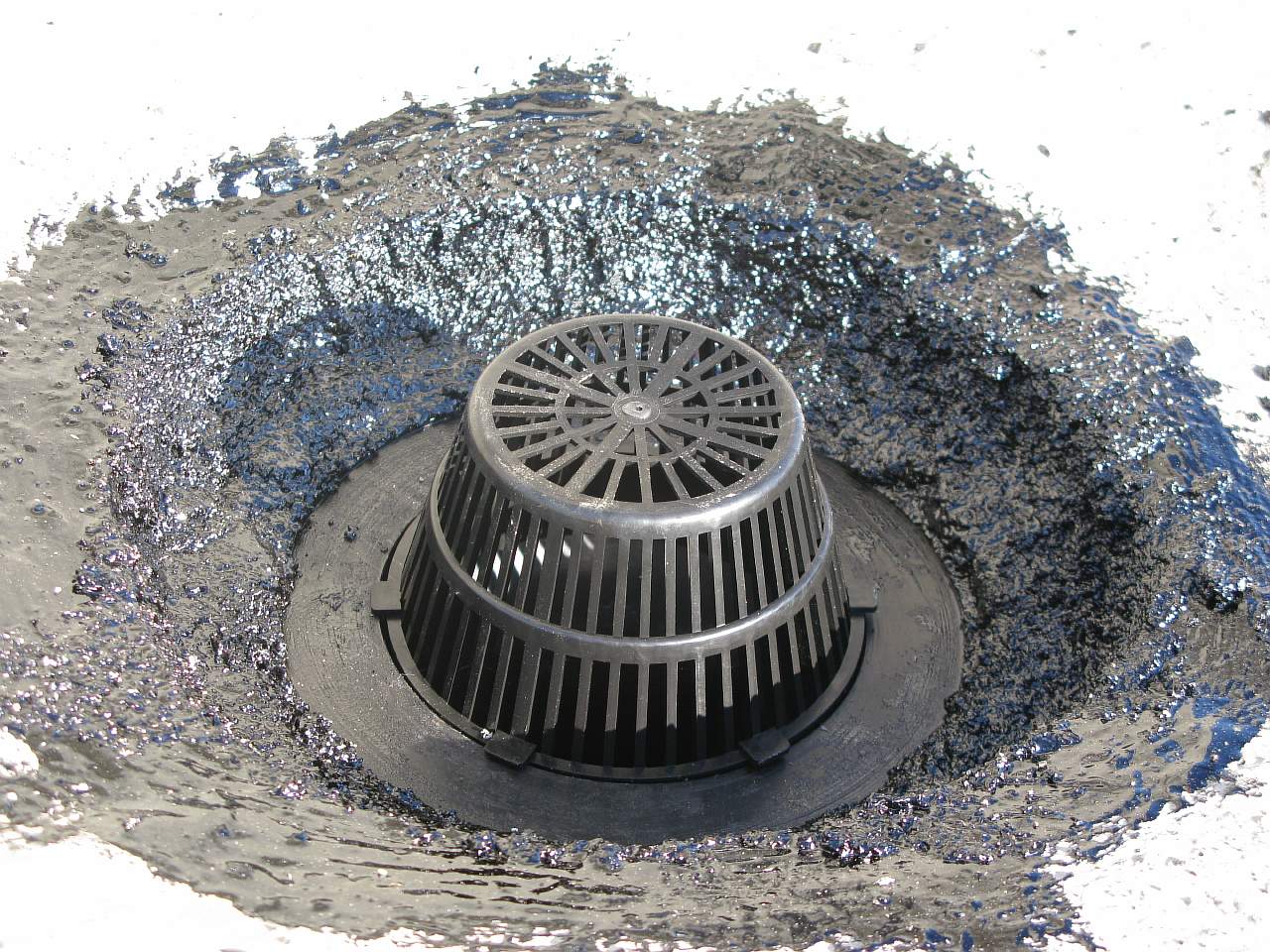

Качество установки кровельной воронки проверяют при помощи выплескивания ведра воды на расстоянии двух метров от воронки.

Сейчас на рынке очень большое количество видов разнообразных кровельных водосточных воронок. И порой быстро разобраться в этом ассортименте и технических подробностях воронок   может быть нелегко. Но, если следовать инструкциям и правилам при выборе данного изделия, то вы с легкостью подберете себе кровельные воронки, которые полностью будут соответствовать вашим требованиям.

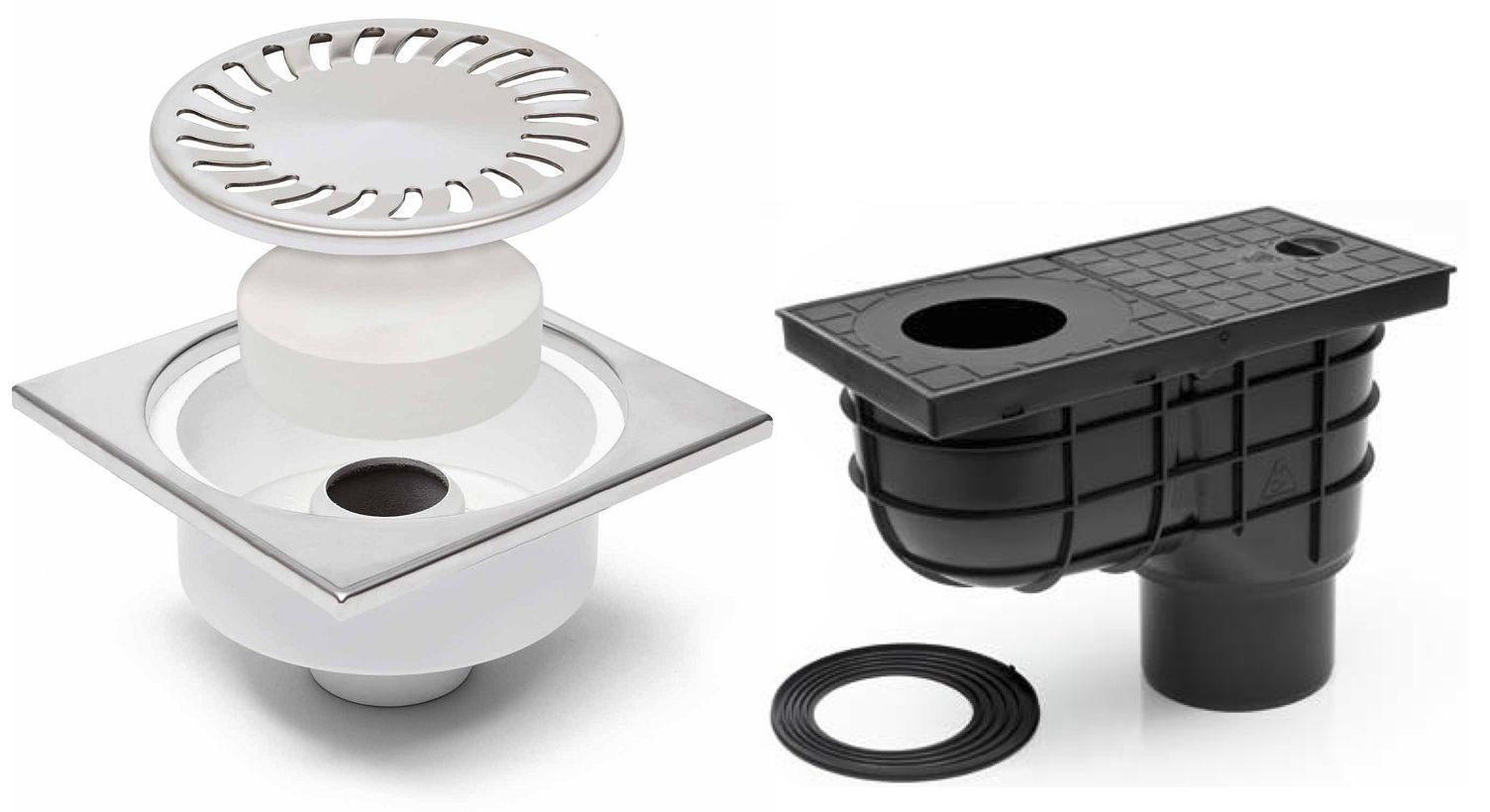

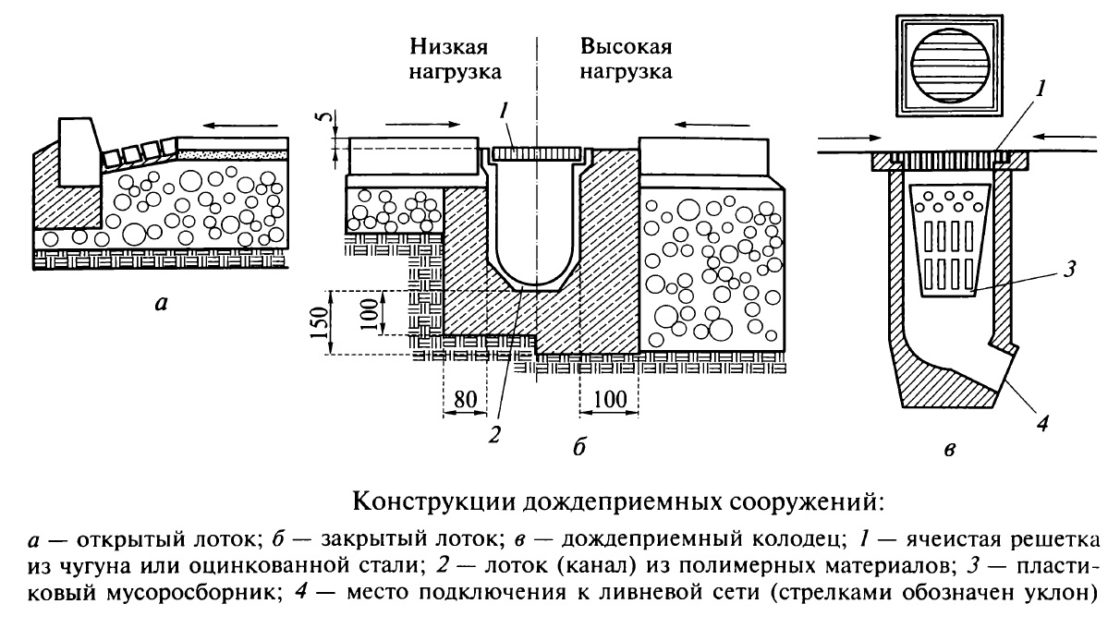

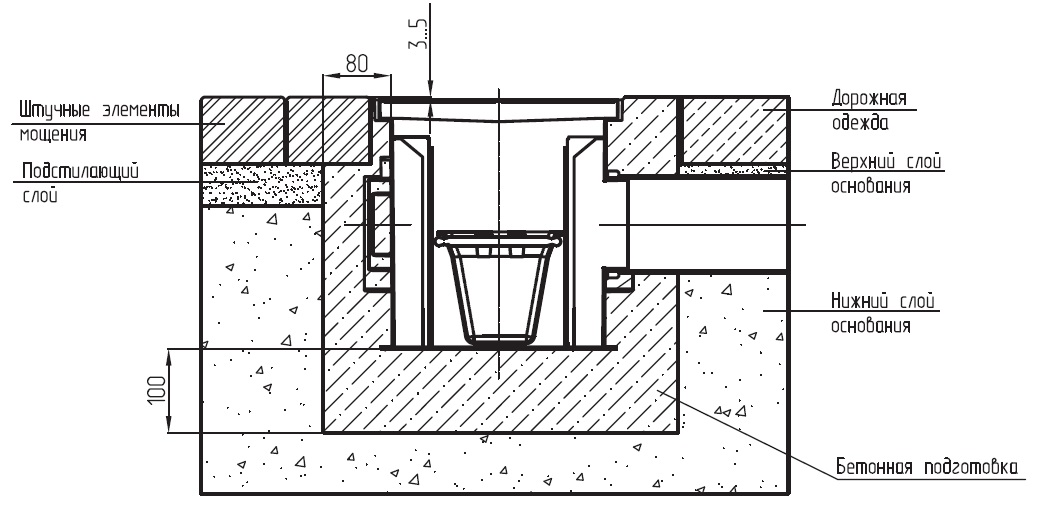

Общая информация о дождеприемниках

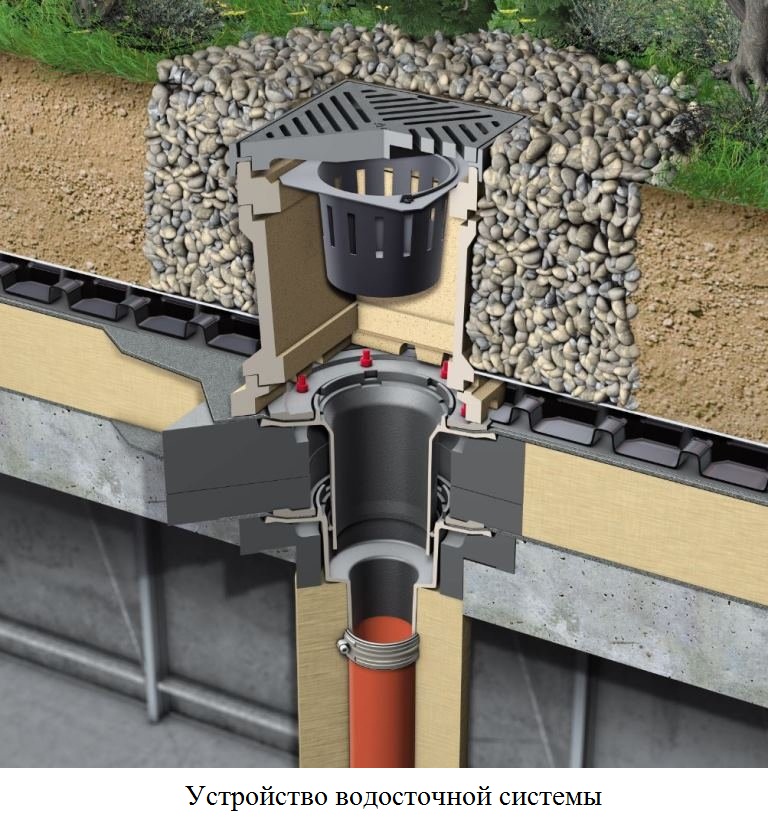

Строение

1. Решетка – устанавливается сверху приемника. Отфильтровывает крупный мусор. Также является элементом декора.
2. Дождеприемник – основной элемент конструкции. Имеет квадратную или круглую форму.
3. Пескоулавливатель — неотъемлемая часть любого приемника. Отфильтровывает мелкий мусор.

Материал исполнения

Ливневые дождеприемники изготавливаются из таких материалов, как

1. Чугун.
2. Бетон.
3. Пластик.

Бетонные приемники монтируют в местах большой нагрузки. Например для оборудования автодорог, на крупных предприятиях.

Изготавливаются и з железобетона, который обладает повышенной прочностью или легкого не дорогого фибробетона.

Легкий

Приемник устанавливается для отвода воды с крыши сооружения, то есть под трубой водостока. Обладает стандартной кубической формой. Благодаря весу позволителен монтаж друг на друга.

Плюсы данного дождеприемника – не большой вес, лояльная цена, долгий срок службы, морозоустойчивость.

Тяжелые бетонные

Приемники для канализационной системы, могут выдержать нагрузку в три тонны. Из-за ограничений в нагрузке устанавливаются в местах с малым потоком транспорта. Решетка для этого приемника производится из чугуна.

Магистральный

Дождеприемник для ливневой канализации отличается демонтажной конструкцией, поэтому установка не нуждается в спецтехнике.

Изготавливаются тяжелые приемники из железобетона, который обладает хорошими показателями выносливости.

Стоит заметить, что дождеприемники из железобетона стали сдавать позиции. В частном секторе их и ранее использовали крайне редко, из-за большого веса и трудного монтажа. В оборудовании дорог стали применять конструкции из чугуна.

Как правильно рассчитать водосточную систему?

Расчет и определение оптимальной комплектации водосточной системы.

Водосток должен справляться с главной задачей — отводить любое количество воды с кровли. Расчет водосточной системы выполняют, чтобы определить его оптимальную комплектацию и избежать нарушений в работе.

Правильный подбор диаметров труб и желобов — залог работоспособности всей системы. Поэтому такую ответственную задачу, как рассчитать водосток, лучше передать профессионалам. Но для того, чтобы определить стоимость системы перед покупкой, в инструкциях к водостокам есть специальные таблицы и формулы. По ним можно предварительно рассчитать водосточную систему.

1. Собрать исходные данные

Расчет водосточной системы выполняют по плану кровли и чертежам фасадов или на основе обмеров.

Как посчитать водосток? Для расчета количества труб, желобов, крепежей и вставок между коленями нужно провести замеры здания.

1.1 Измерить высоту дома.

Чтобы узать нужную длину труб, измеряем расстояние от земли до карнизного свеса, обозначенное на рисунке H. Можно воспользоваться рулеткой, спустив один конец на землю.

Рис 1. Измерение высоты дома

1.2 Замерить длину карниза на каждом скате.

Для замеров используют длинномерную рулетку. Периметр карниза нужен для расчета общего метража желоба. А точный подбор количества осуществляют для каждого ската в отдельности.

1.3 Для расчета длины труб (стояка) ножно снять мерки с карнизного свеса, измерить рулеткой расстояние от земли до слива.1.4 Определить площадь кровли.

К примеру, если скат прямоугольной формы, то:

S — эффективная площадь поверхности кровли, м2; В — фактическая ширина ската, м; L — длина ската вдоль карниза, м.

Рис. 2. Площадь ската

Площадь скатов, которые имеют сложную форму, рассчитывается как площадь соответствующей геометрической фигуры.

Обобщенная формула для расчета количества труб диаметром 100 м: 1 водосточная труба на 100 м2 проекции кровли. Но суммарную площадь кровли можно использовать только для предварительного подбора количества сточных воронок. Расчет водосточной системы следует делать для каждого ската.

Совет. Расположение воронок и труб зависит также от длины карниза. Для карнизов длиной до 12м ливнеприемник можно установить в любом месте, свыше 12 м – ближе к центру карниза. При этом расстояние между воронками (ливнеприемниками) не должно превышать 24 м.

Рис. 3. Примеры размещения воронок

Чем сложнее форма кровли и архитектурные особенности здания, тем сложнее рассчитать водосточную систему. Количество ливнеприемников или стояков зависит от формы и площади кровли, а также от выбранного диаметра, о чем пойдет речь далее.

2. Подобрать желоба и трубы для ПВХ и металлических водостоков.

Зависимость сечения труб и ширины желобов от площади кровли указана в таблицах, прилагаемых к инструкциям по установке водостоков. У каждого производителя эти величины немного различаются согласно типоразмерам продукции.

Наиболее востребованы в коттеджном строительстве системы водоотведения, рассчитанные для скатов площадью не более 200 м2.

Площадь ската кровли, м2

Размеры элементов водостока, мм

Ширина желоба

Ширина трубы

1 стояк у края ската

1 стояк по центру ската

2 стояка

Табл. 1. Расчет водосточной системы PROFiL из ПВХ

Площадь ската кровли, м2	Размеры элементов водостока, мм
Ширина желоба	Ширина трубы

1 стояк у края ската

До 70
100
75
70-120
125
90

120-190
150
100

2 стояка

120-140
125
90
240-380
150
100

Табл. 2. Расчет металлической водосточной системы Plannja

Подбирать систему нужно на основе площади кровли и пропускной способности водостока. Водосточные системы, представленные на Украине, в том числе, PROFiL и Plannja, рассчитаны на местное количество осадков. Придерживаясь рекомендаций производителей, можно определить параметры водостока.

3. Выбрать необходимые элементы водосточной системы

Состав комплектующих для водостоков у разных производителей может отличаться. Кроме основных элементов системы — труб и желобов — нужно использовать дополнительные комплектующие того же производителя: соединители, заглушки, крепежи. Тройники, ливневые колодцы, сетки для мусора обеспечат правильную работу водостока и сделают его эксплуатацию более удобной.

Виды ливневой канализации

Ливнёвка в частном доме может быть линейной, точечной, а также смешанной. Каждый из этих типов отличается своим устройством и предназначением.

Линейная (открытого типа) канализация

Данная система проста в изготовлении и достаточно эффективна. Она представляет собой сеть поверхностных металлических, бетонных или пластиковых желобов. В эти каналы вода попадает по водосточным трубам, направляясь в общую канализацию или специальные резервуары. Сверху желоба накрыты решетками, защищающими их от мусора, а также выполняющими декоративные функции. Отдельные желоба стыкуются между собой при помощи герметика с целью недопущения проникновения воды между стыками.

Такая ливневая канализация на даче или в загородном доме имеет больший охват, в нее собирается вода с дорожек, тротуаров, различных площадок, а не только с крыш.

На фото пример ливневой канализации открытого типа из водоотводных лотков с решетками

Точечная (закрытого типа) канализация

Если выбор пал на схему ливневой канализации в частном доме точечного типа, то все водоприемные трубопроводы следует расположить под землей. Вода, стекающая по трубам с крыш, попадает в закрытые решетками дождеприемники, а от них — в подземные каналы. По ним вода отводится в предназначенные для нее места или просто сливается за границами участка.

Пример устройства точечной ливневки в частном доме

Смешанная канализация

К такому типу канализации прибегают в случаях, когда необходимо сэкономить на трудовых или финансовых затратах. Данная система может включать в себя как элементы открытого типа, так и компоненты системы точечной канализации.

Схема смешанной ливневой канализации на участке загородного дома

Какие бывают виды водостоков – самотечные и сифонные

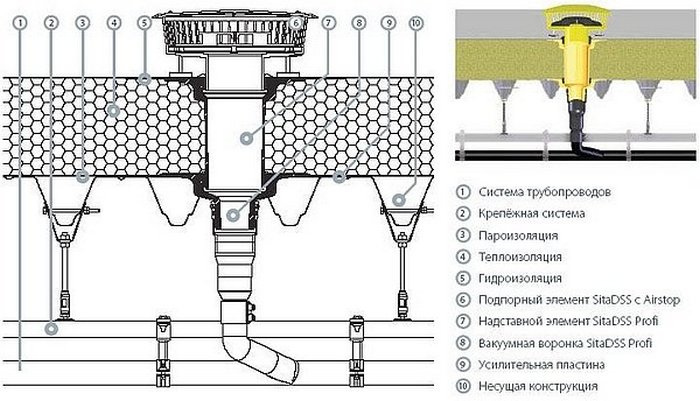

В современном строительстве применяются две основные схемы устройства сточных систем:

• самотечные;
• работающие по принципу сифона.

Первые из них собирают и отводят воду с использованием желобов с уклонами. При этом система заполняется водой частично.

Система водостока, устроенная по сифонному принципу, уже на входе потока в трубу ливневой канализации отделяет воду от воздуха. В результате образуется сплошной водяной столб, и эффективность системы значительно возрастает.

При определении основных параметров ливневой канализации учитываются многие факторы:

1. Климатические условия в регионе строительства в части количества выпадающих осадков и температуры окружающей среды.
2. Тип крыши.
3. Площадь водосбора – показатель, учитывающий размеры крыши.

При эксплуатации сифонных систем необходимо выполнять следующие требования:

• ливневка должна быть тщательно утеплена, вплоть до установки греющих кабелей;
• необходима шумоизоляция, поскольку поток воды издает громкие звуки.

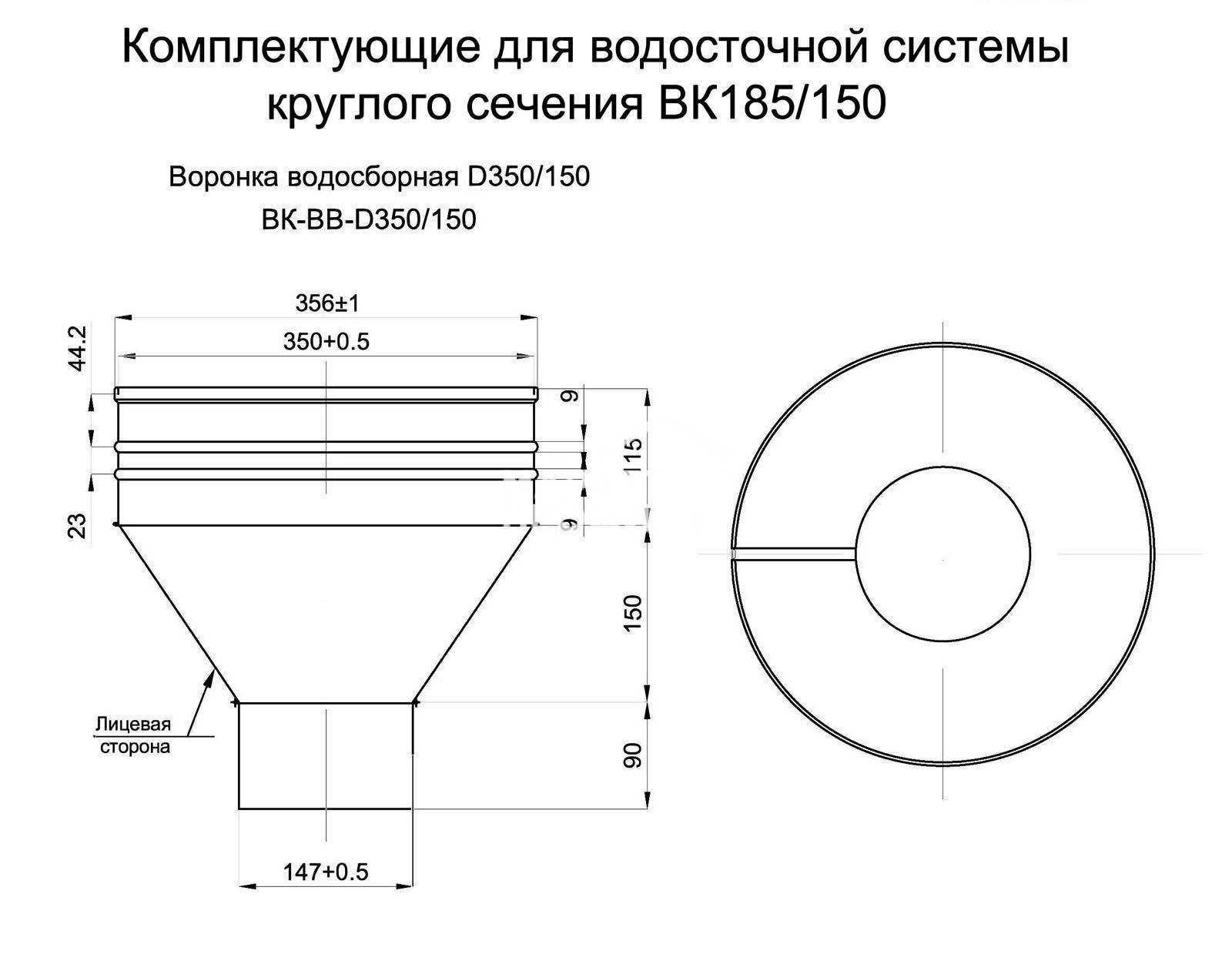

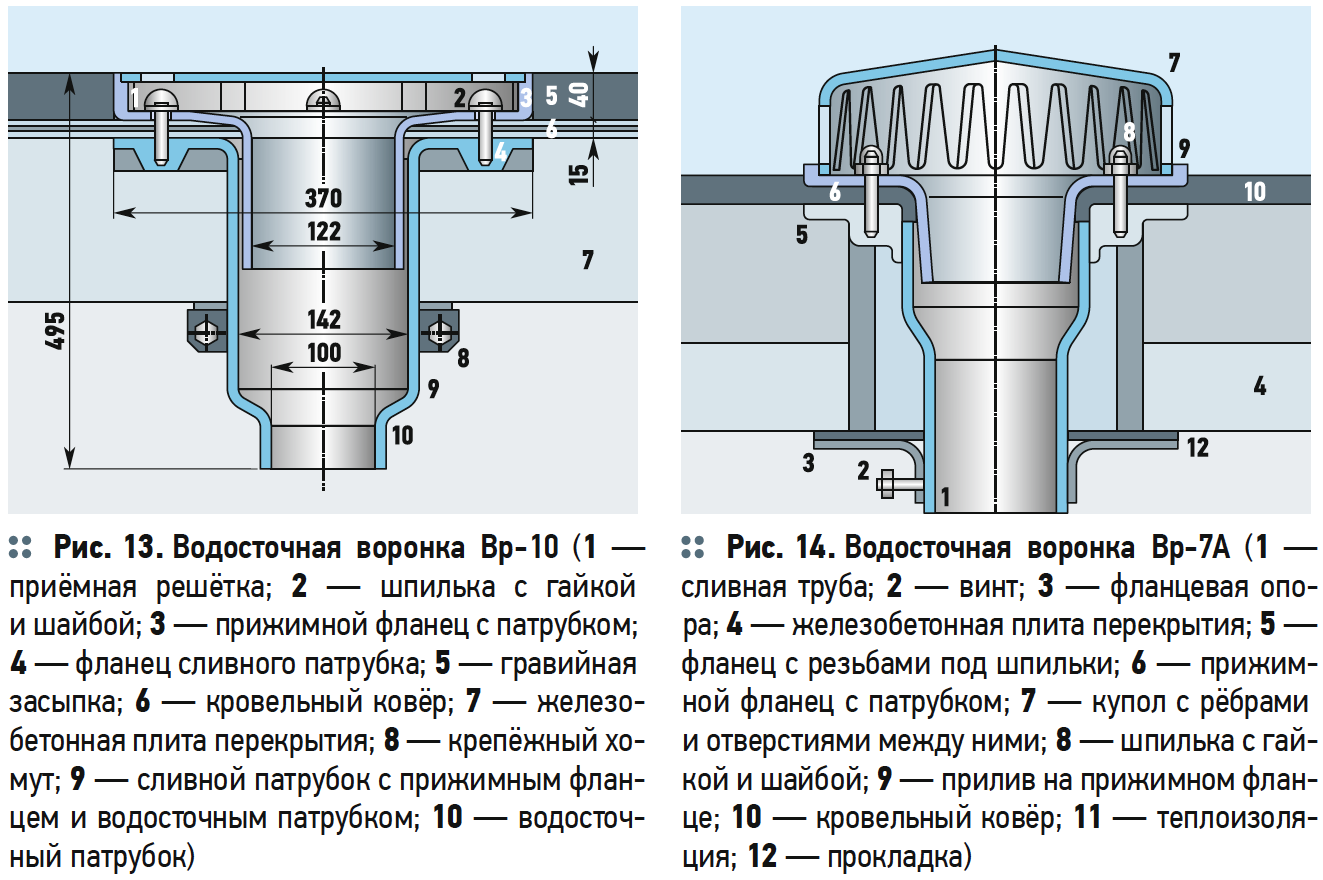

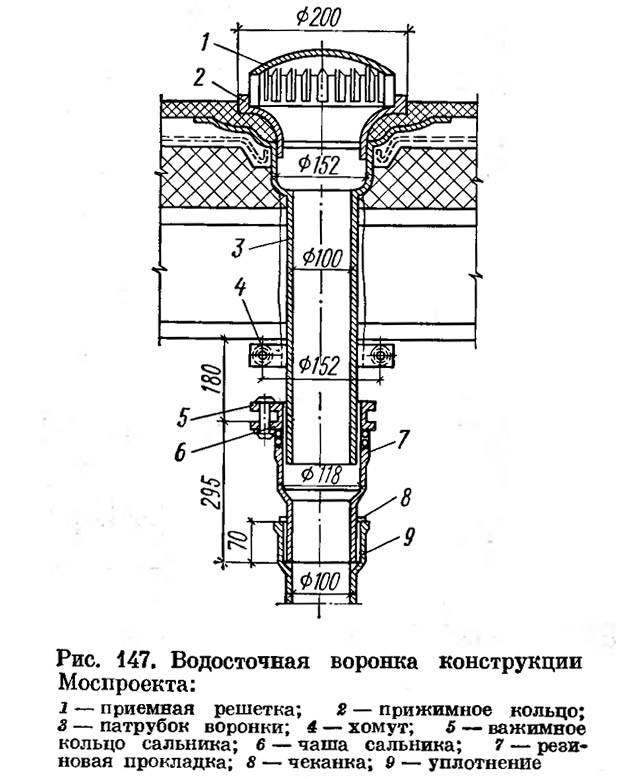

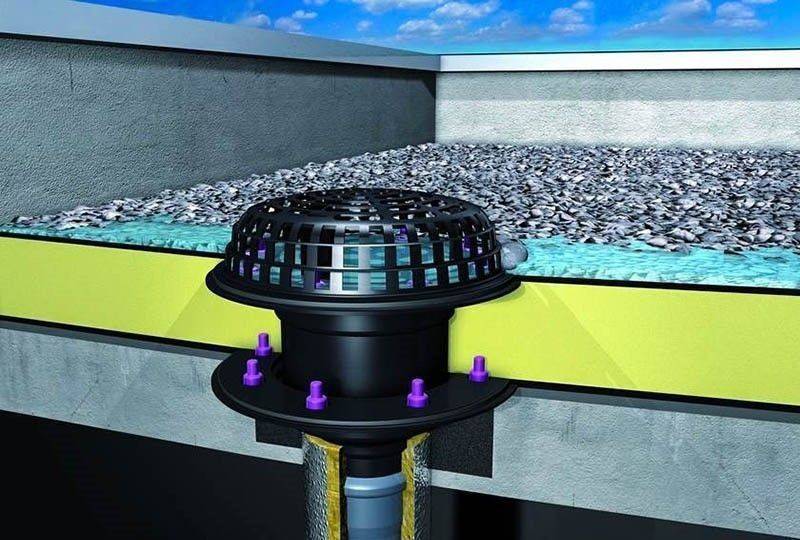

Оптимальная конструкция водозаборной воронки состоит из стакана и крышки. Стакан изготавливается единым с воронкой, но со съемной крышкой.

Конструктивно стакан может быть шире воронки, в таком случае его можно использовать для фиксирования краев кровельного полотна.

Подводя итог сказанному, можно выделить четыре составные части ливневой канализации в многоэтажном доме:

• воронка для забора воды с плоскости кровли;
• стояк, используемый как передаточное звено для подачи воды в низ системы;
• отводные трубы для удаления воды из сточной системы от здания;
• выпуск – отвечает за слив канализируемой субстанции в общегородскую сеть.

Кроме того, она устанавливается на стыке кровельного пирога со сливом, поэтому нуждается в тщательной герметизации. Воронка располагается в самой низкой точке участка крыши, уклон обеспечивается при заливке стяжки крыши.

Устройство внутренней канализации не представляет собой особо сложной задачи, нужно только знание и определенная профессиональная подготовка.

При проектировании и обустройстве ливневой канализации многоэтажных домов СНиП 2.04.01.85 является основным документом, регламентирующим требования к этой системе и правила ее монтажа.

Как устроена система водостока на плоской кровле

Основным предназначением системы водостока с крыши является отвод воды, образующейся на поверхности кровельного покрытия в результате выпадения атмосферных осадков в виде дождя, а также при таянии снега в осенне-весенний период года.

Водосточные кровельные системы бывают трех типов, это:

• наружная неорганизованная – когда вода стекает с поверхности кровли самопроизвольно, за счет её уклона в одну из сторон;
• наружная организованная – предполагает наличие желобов для сбора воды, располагаемых по краю крыши, с последующей её передачей в водосточные трубы, монтируемые по фасаду строения;
• внутренняя – состоит из приёмных воронок, размещаемых на поверхности кровли, служащих для сбора воды посредством уклонов, выполненных на её поверхности, и вертикальных стояков, смонтированных внутри помещений здания или сооружения.

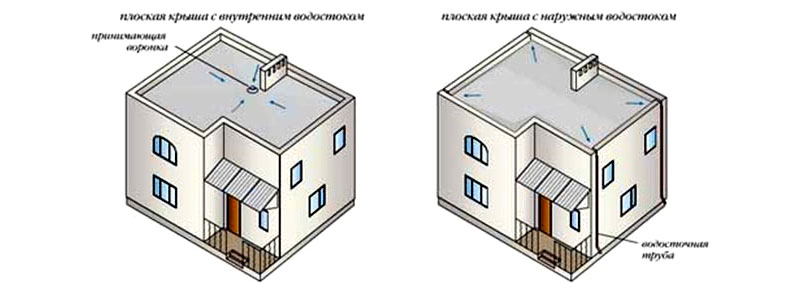

Схематичное изображение внутренней и наружной организованной системы водостока на плоской кровле

Как правильно выбрать диаметр труб

Сечение подходящей трубы определяется многими факторами, в том числе под каким уклоном она прокладывается. Но главным параметром является максимально возможный объём отводимой жидкости. Его вычисление производится по следующей несложной формуле:

             Р_воды = ИО*Кр. Пл.*К,

где: Р.воды – максимально возможный расход жидкости при отводе; ИО – интенсивность осадков (из справочника берётся максимальная цифра для данной территории). Единица измерения – литр/сек. на гектар; Кр.пл. – кровельная площадь дома; К – коэффициент поглощения поверхностью воды.

Это – справочная характеристика. Для основных материалов значение данного показателя представлено в таблице.

Таблица 1

Материал	К – коэффициент поглощения влаги.
Щебень с битумом	0,6
Асфальтобетон	0,95
Щебень	0,4
Цементобетон	0,85
Кровля	1

Величину диаметра ищем по выведенному с помощью вышеуказанной формулы значению

Делать  это необходимо, принимая во внимание величину уклона, отображаемого в процентах: 1% = уклон 1 см/1 метр длины

Таблица 2

	Диаметр трубы, миллиметры
Уклон, проценты	200	150	100
1,5 – 2,0	77,01	31,53	10,03
1,0 – 1,5	66,69	27,31	8,69
0,5 – 1,0	54,45	22,29	7,10
0,3 – 0,5	38,50	15,76	5,02
0 – 0,3	29,82	12,21	3,89

Если к одной трубе подсоединяются несколько желобов, расчет её диаметра производится простым суммированием величин всех входных потоков. Методика подбора характеристик и размеров других компонентов устройства ливневой канализации для частного загородного дома – воронок, лотков, решёток и проч. — аналогична схеме для труб.

Ливневая канализация будет создавать комфортные условия во время осадков в виде дождя и при таянии снега на вашем участке. Она будет препятствовать появлению застоев воды и луж путём отведения с придомовой территории избыточной влаги. Но для ее адекватного функционирования необходимо правильно выполнить все расчеты и произвести монтаж.

Общие черты монтажа водосточной системы

Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.

Водосборники могут быть установлены на расстоянии 60 метров друг от друга. Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.

Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали.
Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.

Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника. Это можно делать при помощи отводов или тройников.
Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить

При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта.

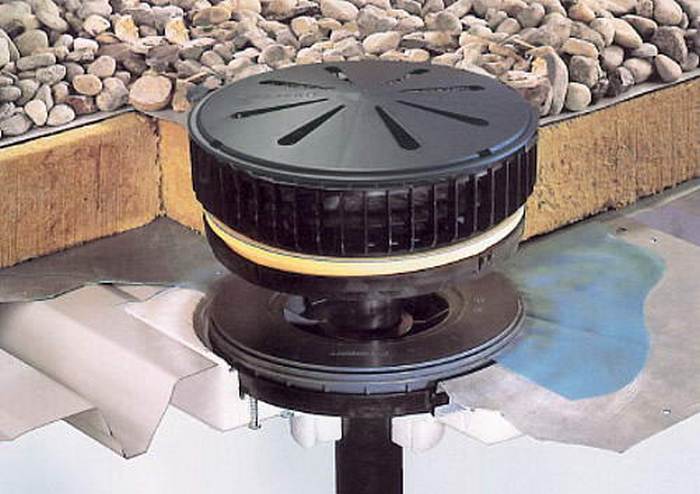

Монтаж воронки

Монтаж. Ремонтные воронки

Территорию для размещения воронки необходимо выбирать исходя из основ проектирования здания, также стоит учесть особенности канализации и ливневки. От устройства особенности кровли, количества выпадающих осадков  зависит численность устанавливаемых воронок. В основном, они должны находиться на расстоянии 25 м и на секторе — каждые 200-300 кв.м. Тип выбираем по показателям кабеля гидроизоляции.

Итак, наклон крыши должен быть не менее 3 %. Чтоб обойти закупорку основной воронки, устанавливаем не менее двух подобных систем. Все компоненты подводим к сточным трубам и налаживаем аварийную систему на случай перегрузки.

Систему могут комплектовать:

1. Обжимный фланец, который подсоединяется проводом к кабелю;
2. Дренажные кольца и насадки;
3. Система обогрева;
4. Запирающие клапаны;
5. Провода и кабель;
6. Трапы.

Особой разновидностью является, греющей душу, является вид  – ремонтный. Ее предназначенье – снижение затрат на работы по починке устройства. Если случается поломка ливневки, то достаточно замены греющей гидроизоляции. Реконструкция  производится легко и без особых усилий. Эта система не нуждается в подогреве. Ремонтные устройства имеют в своем строении приемные индикаторы, и они легко могут смонтировать механизм ливневки.

Выбор труб для ливневой канализации

Чтобы выбрать трубы под ливневую канализацию, учитывается принцип её функционирования. Так как система не испытывает серьезных нагрузок, поэтому к выбору расходного материала не предъявляют строгих требований. Чаще строители применяют полимерные материалы, реже монтируют стальные и бетонные изделия.

Последний материал применяется для обустройства городской системы. Для таких изделий характерна высокая устойчивость к коррозии и нагрузкам. При этом они не разрушаются под влиянием влаги. Применение стальных изделий не оправдано, так как сталь склона к коррозии.

Чтобы обустроить наружную систему, применяют полиэтиленовые трубы с диаметром в 110 мм.

Для монтажа ливневки рекомендуется использовать следующий материал:

• ПВХ – такие трубы легко устанавливаются без специального оборудования. Для обеспечения герметизации применяют штатные уплотнители. Рассматриваемый материал обладает высокой прочностью и морозоустойчивостью;
• гофрированные трубы с несколькими слоями – изготавливаются из полипропилена. Материал выдерживает значительные нагрузки, так как оснащен множественными ребрами жесткости.

Устройство водостока в многоквартирном доме

Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.

Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.

СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.

Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.

Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.

Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

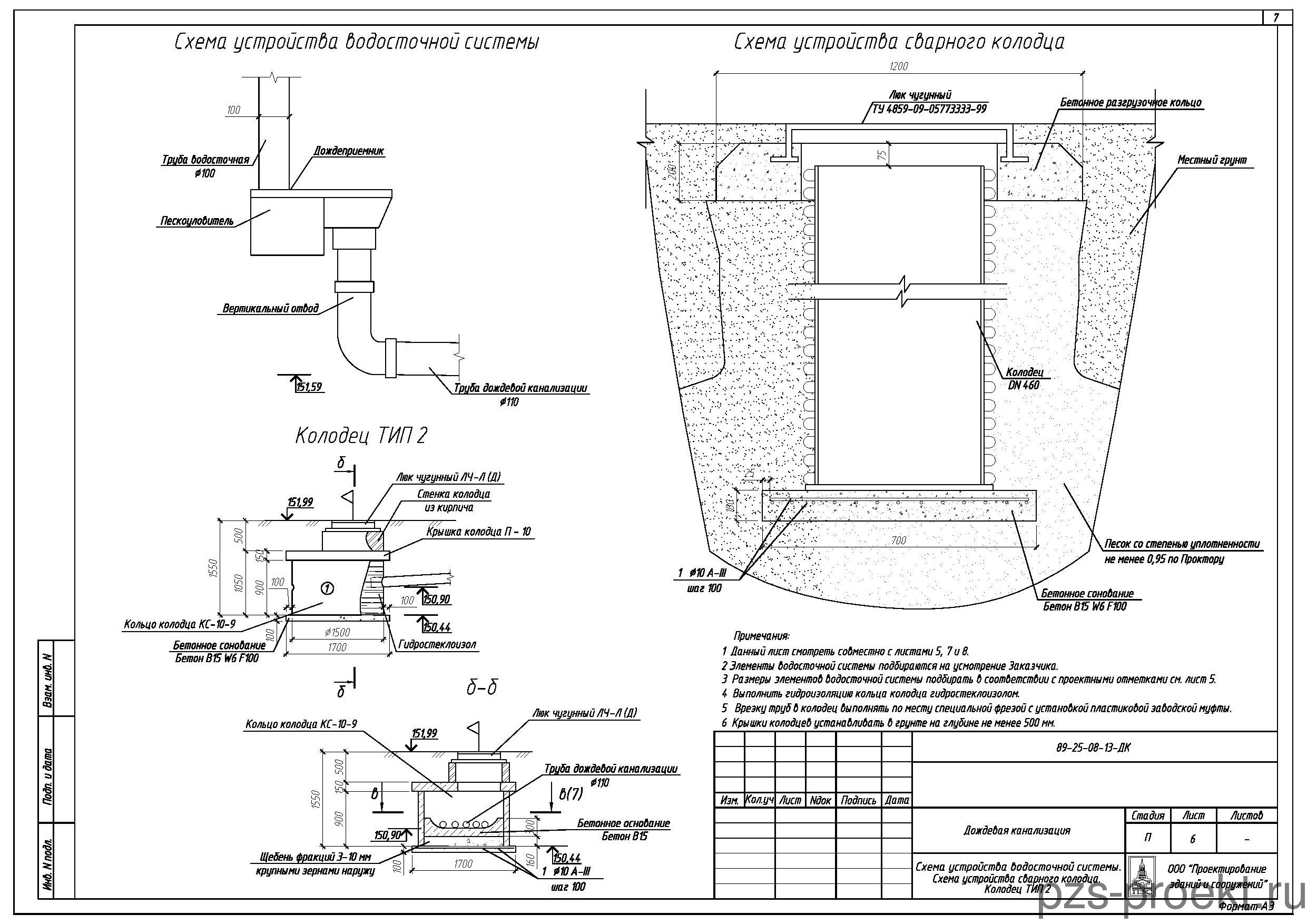

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Как она работает

Прежде чем рассказать об устройстве ливневой канализации в жилом доме, отметим: она бывает двух видов – внешняя и внутренняя. И хотя выполняемая ими функция одинакова – отвод воды от жилого дома, устроены они по-разному.

Внешняя система

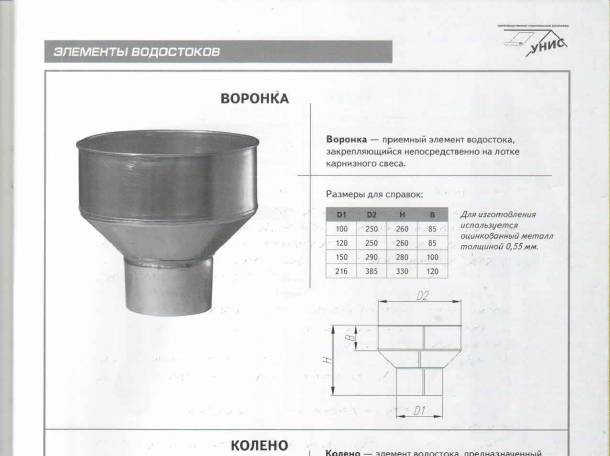

Помните кадр из фильма “Военно-полевой роман”, когда раздосадованный Нетужилин бил ногами по водосточным трубам, а из них катились вниз каскады льда. Вот такие водосточные трубы и являются основным элементом внешней ливневки. По желобам вода с крыш попадает в трубы, а затем в дренажную систему или в резервуар.

Это простая малозатратная система, которую с удовольствием выбирают строители. Если бы не одно “но”. Такая ливневка подходит только для скатных крыш, которых сегодня не так-то и много. В основном многоквартирные дома делают с плоскими крышами. И здесь нужна внутренняя ливневая канализация.

Внутренняя система

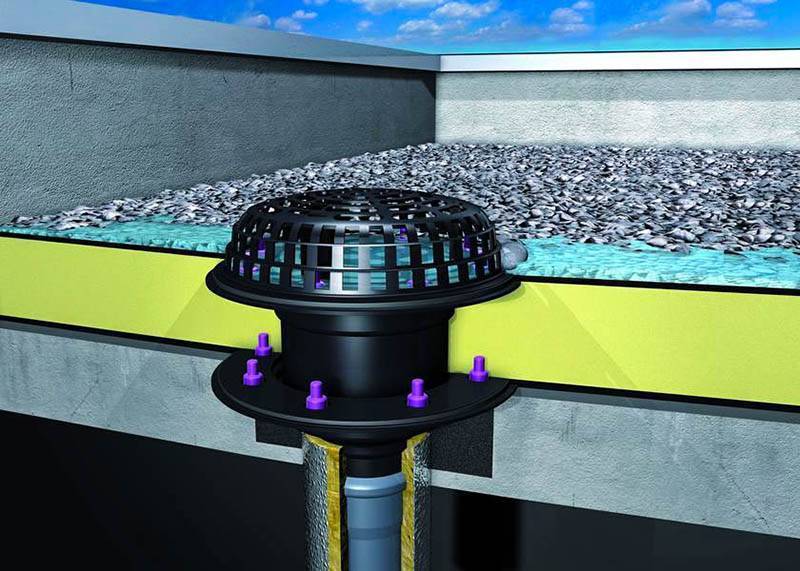

Воронка, стояк, отводная труба, выпуск – вот основные составные части внутренней ливневой канализации. Все они за исключением воронки находятся внутри здания, а потому не страшатся мороза и других неблагоприятных погодных явлений.

Находящиеся снаружи воронки, принимающие на себя потоки воды во время дождя, должны иметь хорошую герметизацию, иначе протечек избежать не удастся. При монтаже к ней обязательно делается уклон, так вода полностью попадает в воронку. Располагают их равномерно по всей территории крыши.

Устройство внутренней ливневой канализации не так сложно, как кажется на первый взгляд. Но сделано все должно быть грамотно и профессионально. Только в этом случае ни фундаменту, ни почве под зданием, ни зданию в целом не будет угрожать опасность.

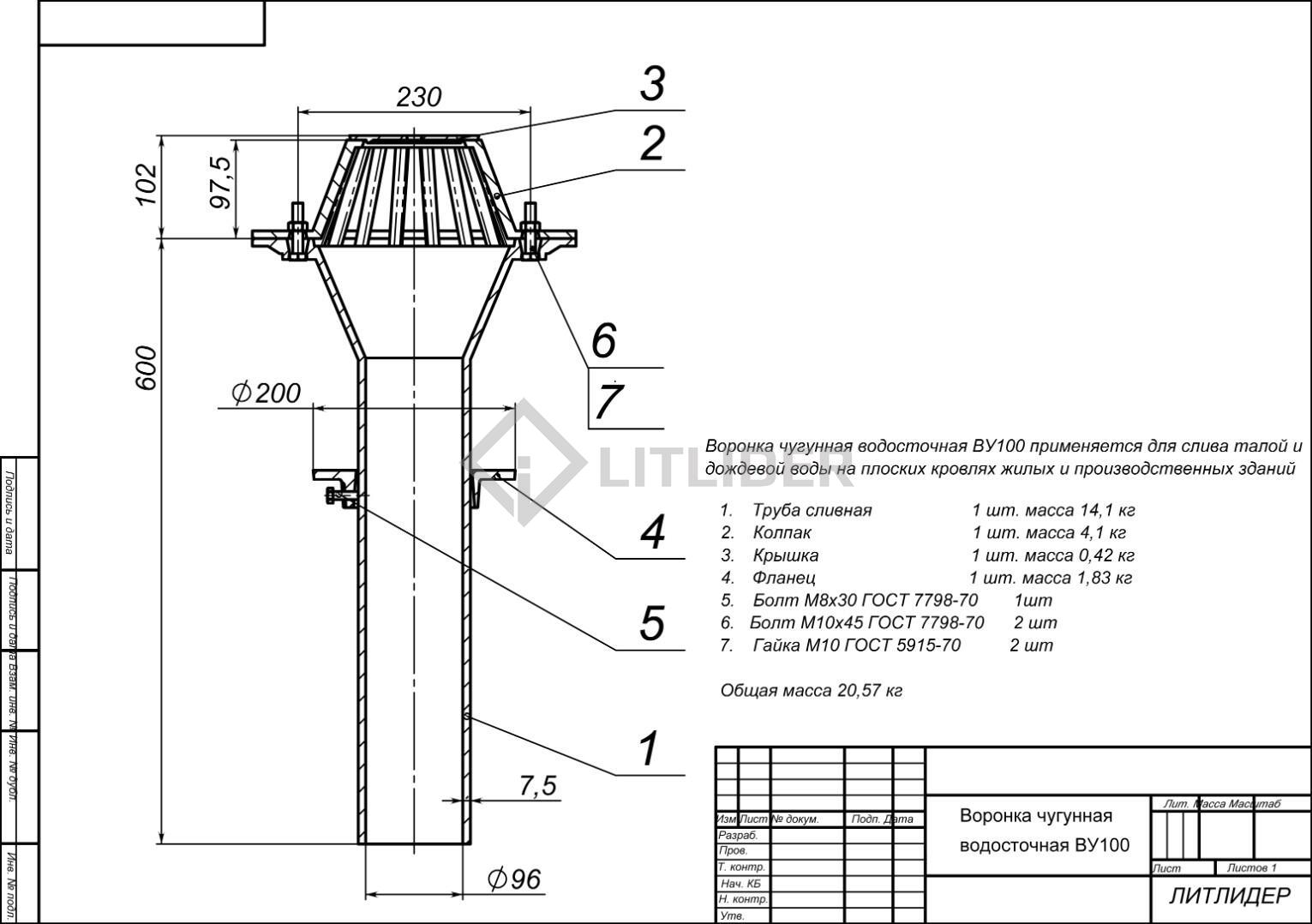

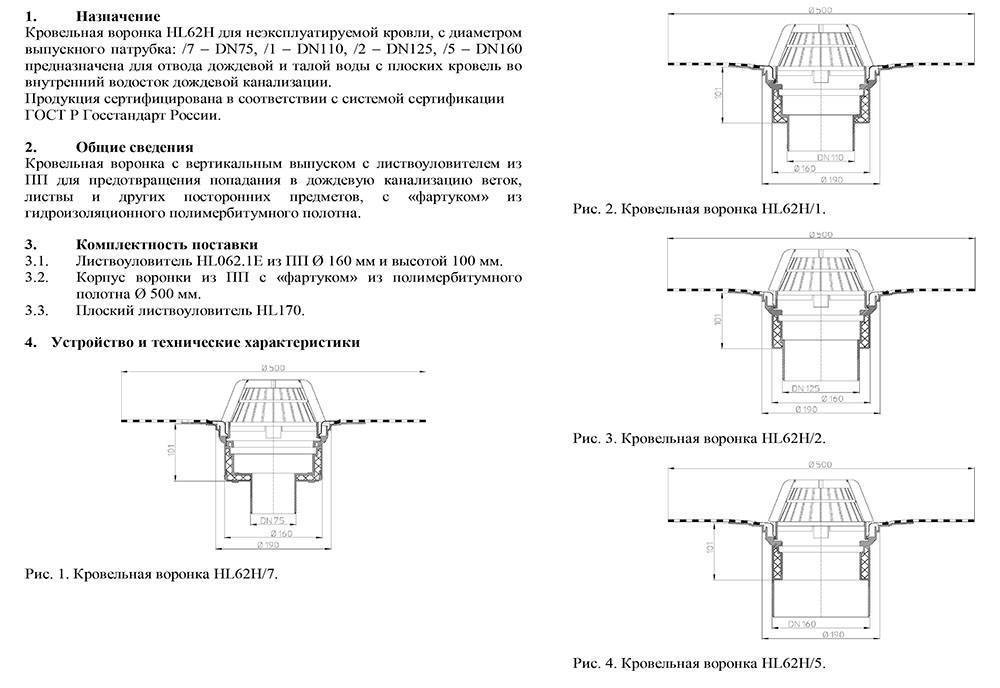

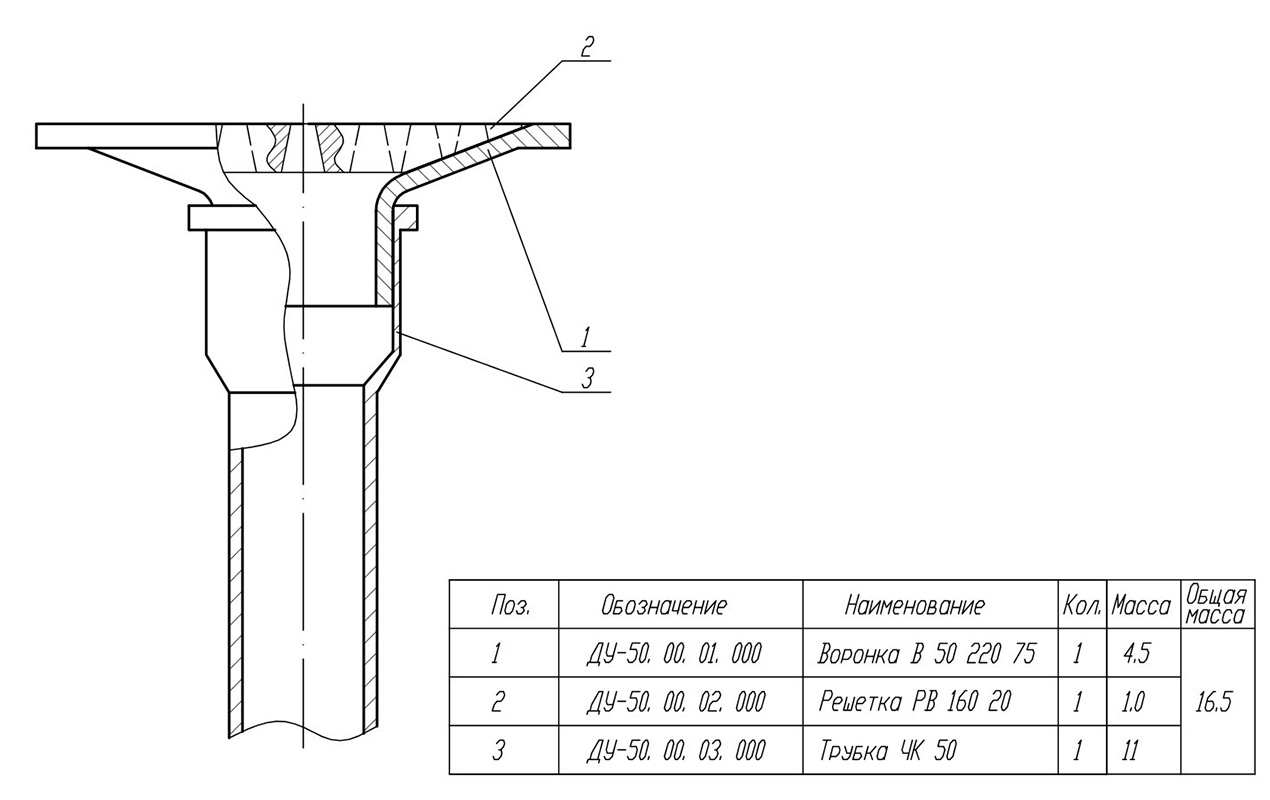

Особенности установки воронок на кровле

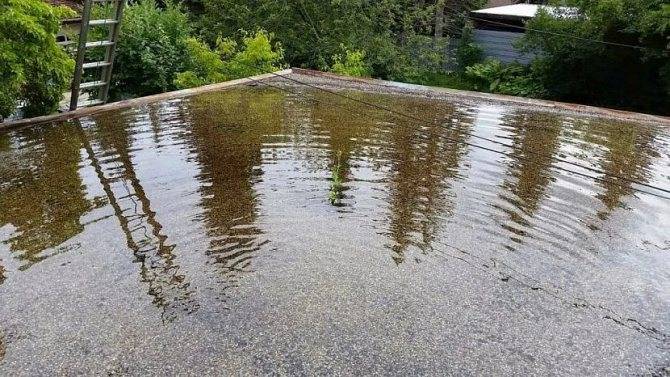

Установка конструкций, их количество и интервал между воронками зависит от особенностей объекта: площади, конфигурации, дождевого объема и других параметров. На практике расстояние между 2-мя элементами составляет около 25 метров, чего достаточно для своевременного водоотвода.  Меньшее количество приводит к закупорке воронок с последующим скапливанием жидкости на плоской поверхности.

Все компоненты соединяются с водосточными трубами, на случай перегрузки формируется резервная система. Она активируется при весеннем таянии снегов, сильном ливне или во время затяжных дождей

В этом случае важно, чтобы приемная часть не засорялась

Монтаж выполняется в несколько этапов:

1. Внутренний элемент вставляется в специальное отверстие на крыше. Крепеж не должен быть жестким.
2. Сверху вставляют внешнюю часть, проводя ее через кровельный ковер и утеплитель. Между 2-мя элементами помещают кольцо уплотнения.
3. Фартук колпака устанавливают на рубероидную подкладку и дополнительный гидроизоляционный слой.
4. В чашу воронки заводится кровельное покрытие, которое фиксируют кольцом и крепежными компонентами.
5. Процесс завершает монтаж защитной решетки.

Успех определяется грамотным планированием работы и квалификацией специалистов.

Материалы для ливневой канализации

Чтобы система функционировала качественно и была надежной в использовании, нужно брать во внимание не только проектирование ливневки и реализацию строительства, но также и комплектующие ливневой канализации. Чтобы изготовить дренажные лотки, потребуются: бетон, пластик и полимеркомпозит

Лотки обязательно нужно прикрыть съемными решетками, так как они будут задерживать мусор.

В полноценной системе ливневой канализации должны быть следующие элементы:

• Песколовители;
• Заглушки (для препятствования обратному потоку воды);
• Сифоны (для нейтрализации запаха);
• Двойная муфта (для соединения труб);
• Резиновый или же полимерный уплотнитель (вставляется в ведущую канавку трубы);
• Смазка (для уменьшения трения между трубой и муфтой; смазывать надо края муфты);
• Обратный шаровой клапан (препятствует попаданию воды в дренаж при сильных дождях или наводнении, а также проникновению воды из колодца в систему; устанавливается внутри дренажного колодца);
• Песок и щебень (потребуются для засыпки колодцев, горловин с крышками и удлинительных труб).

Систему ливневой канализации лучше всего строить во второй половине лета. Зимой строительство нельзя проводить из-за промерзшей земли, а весной земля еще пропитана водой после растаявшего снега. Но, как показывает статистика, большинство застройщиков вспоминают о ливневке осенью, когда начинается дождливый сезон. В это время продавцы комплектующих частей повышают цены. Нужно понимать, что строительство ливневой канализации нужно планировать заранее, рассчитывая финансы. Ведь работа над обустройством канализации занимает не один день.

Для участка, к примеру, в 10 соток, строительство может обойтись до 130 тыс. рублей и длиться около месяца. Эффективность и качество работы канализации зависит в основном не от материалов, а от соблюдения всех углов и уклонов во время стройки, а также хороший монтаж стыков и профилактические работы

Чистить ливневку нужно не меньше двух раз в год, особенно важно не забывать о чистке фильтров и песколовителя
