Самостоятельное изготовление складывающихся ворот: инструкция

Как сделать складные ворота своими руками

Как расширить выезд со двора? Если по каким-либо причинам затруднен выезд или въездв ворота, ведущие во двор вашего дачного участка либо частного дома, могу предложить несложный вариант выхода из ситуации. Рассмотрим, как самому сделать ворота, которые лишь внешне напоминают обычные, распашные, а на самом деле могут складываться и раскладываться в одну сторону, плотно прилегая к стене или к забору вашего участка.

Почему часто нужны именно такие, складные ворота?Имеются несколько весомых аргументов «за»:

1. Далеко не всегда есть возможность расширить проем и створки ворот. 2. При подобном варианте нам не нужен второй несущий столбик. Это уже значительно увеличивает проем. 3. Ворота открываются в одну сторону и одновременно складываются, не перекрывая проезжую часть. 4. Складные ворота значительно удобнее в эксплуатации.

Необходимые инструменты:

сварочный аппарат, можно не очень мощный, на 220V болгарка, диаметр круга желательно 230 мм шуруповерт с насадкой для саморезов дрель и набор мелких сверл простая малярная кисть, чтобы наносить грунт на поверхность труб и уголка электроды 3 мм

Материалы:

уголок 45 мм, хотя можно и больше, по вашему желанию труба квадратная 25×25 мм, но тоже можно и прямоугольную, только не очень большого сечения, чтобы не сделать конструкцию слишком тяжелой металлопрофиль листовой 0,7 мм, хотя можно и больше. Цвет выбираете сами (красный, синий, зеленый) грунт по металлу, чтобы загрунтовать поверхность уголка и квадратных труб саморезы декоративные с широкими шляпками, чтобы крепить металлический профиль петли гаражные, 2 комплекта колесико на стержне, которое может вращаться вокруг своей оси швеллер для несущего столбика замок или засов с ушками для навесного замка, который установите затем изнутри.

Как самому сделать ворота

Сначала устанавливаем несущий столбик из швеллера, к которому и будем крепить всю конструкцию наших ворот.

Из уголка делаем две секции, примерно так, как на обычные распашные ворота. Затем в эти секции ввариваем перемычки из квадратной или прямоугольной трубы. Расстояние между перемычками примерно 40-50 мм.

Готовые секции лучше сразу загрунтовать, чтобы потом от сырости не образовались ржавые подтеки на вашем металлическом профиле.

После того как высохнет грунт, можно начинать монтаж секций. Сначала к несущей стойке привариваем на петлях одну из секций. Используем при работе отвес и уровень. После того, как установили первую секцию, начинается самое главное. Вторую секцию привариваем на петлях к первой. Теперь вторые петли у нас находятся посередине ворот. Поэтому, если вы начинаете открывать ваши ворота, они начинают складываться в одну сторону.

Если вы слегка сможете выдвинуть несущие петли, то ворота сложатся и довольно плотно примкнут к забору или стене с одной стороны. Проезд полностью свободен. Ни справа, ни слева вам ничего не мешает.

Теперь можно крепить металлический профиль декоративными саморезами. Если вы сделаете посередине ворот небольшой напуск одного листа на другой, то у вас получится что-то вроде естественного нащельника. Складные ворота при этом будут выглядеть, как единое целое. Нигде не должно остаться никакого зазора.

Еще желательно внизу на противоположной от несущей стойки стороне приварить или закрепить колесико на стержне и на резиновом ходу. Закрепить так, чтобы оно скользило по поверхности и не давало воротам проседать при открытии.

Изнутри устанавливаем замок или засов.

Удачи!

ворота изготовление

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

  • установку створки – гармошка;
  • монтаж роллеты, которая складывает ворота в компактный рулон
  • выбор в пользу секционной конструкции;
  • сдвижные ворота;
  • откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Подготовительные работы

Предварительная подготовка, предшествующая монтажным работам, включает в себя несколько этапов:

  • подготовка опорных столбов;
  • заливка фундамента;
  • подведение электрической проводки для автоматики.

Опорные столбы — это своеобразный каркас всей конструкции, к которому крепятся ворота. Опорный столб может быть бетонным или кирпичным, распространены виды швеллера или толстого деревянного бруса. Столб в обязательном порядке бетонируется на глубину промерзания грунта.

Следующий шаг — заливка фундамента. От качества цемента и последовательности производимых работ во многом зависит конечный результат и надежность системы в целом, поэтому на строительных материалах экономить не стоит. Фундамент делают не на всю длину ворот, а только под местом установки главной их части — опорных роликов. Устройство откатных ворот предполагает, что длина фундамента должна составлять около половины от общей длины полотна. Например, если заезд планируется шириной 4 м, то ширина фундамента будет составлять 2 м.

Проводка для электропривода ворот подводится к опорным столбам в специальной, влагозащищенной гофре. Скрыть проводку можно в фундаменте ворот, но при этом нужно учитывать, что если кабель повредится, то достать его будет нелегко.

Как сделать ворота гармошка своими руками

При выборе дверей обязательно учитывают дизайн и особенности конструкции. Для маленькой площади подходят только компактные створки, занимающие мало пространства при открывании, а для больших проемов используют крупные блоки. Их можно купить в готовом виде или сделать собственноручно.

Раздвижные панели должны гармонично сочетаться с расположенными на территории постройками: забором, гаражом, зданием и обладать необходимой прочностью. Створки дверей изготавливают из дерева и листов профнастила, но самым лучшим материалом считается сталь, при условии что железные ворота будут обработаны средством против коррозии.

Материалы и инструменты

Ворота гармошкой устанавливают при наличии необходимого материала. Для работ понадобятся:

  • 2 железные П-образные планки (швеллеры) в качестве опоры;
  • уголки из металла для соединения планок;
  • колесики с подшипниками для обеспечения передвижения полотен;
  • железная труба размером 25/25 мм, для того чтобы изготовить каркас;
  • петли для створок;
  • элементы соединения конструкции с несущими стенами (анкера, заклепки);
  • утеплитель — минеральная вата или пенопласт.

В качестве инструментов будут нужны:

  • рулетка, уровень или отвес;
  • набор электродов;
  • шлифовальная машинка;
  • сварочный аппарат;
  • дрель и шуроповерт;
  • болгарка.

Подготовительные работы

Чтобы правильно сделать ворота гармошкой своими руками, следует составить чертеж. На нем отмечают высоту и ширину проема для двери в соответствии с выбранным типом сооружения. Эти факторы определяют число планок и их габариты. Полосы раздвижной двери должны иметь одинаковый размер.

Установка опор

Для каждого вида конструкций обязательно требуются опоры. Если гаражные двери устанавливаются впервые, то следует провести укрепление проема. Для этого используют П-образные планки. Они должны занимать не всю ширину проема, а только ту часть, где будут размещаться ролики. Для того чтобы установить опорные планки, выполняют следующие операции:

  1. Измеряют высоту гаражного проема, а затем вычитают из нее толщину направляющей.
  2. На швеллерах делают отметку, соответствующую нужному размеру и отрезают при помощи болгарки необходимую часть.
  3. На концах планок, используя сварку, устанавливают уголки из металла.
  4. Швеллера приваривают к низу проема и боковым стенам, а затем закрепляют при помощи анкеров.

Сборка каркаса

Внутреннюю конструкцию изготавливают из железных труб. Их нарезают болгаркой на куски нужных размеров, размещают на ровной поверхности и проводят сварку каркаса. Для того чтобы двери смыкались плотно, к трубке нижней части рамы приваривают железный стержень, который во время закрытия будет зацепляться за пройму в полу. На трубку панели и на опору прикрепляют скобы для будущего замка. Для придания конструкции жесткости по периметру дверной рамы устанавливают поперечные и диагональные балки.

Монтаж навесов

Полотна въездных дверей соединяют при помощи навесов. Для этого используют петли на подшипниках. На одном полотне располагается по 2 элемента. Закрепляют их таким образом, чтобы панели складывались, как гармошка.

Крепление направляющей и роликов

Чтобы прикрепить ролик, к самому краю панели приваривают металлическую пластину, а затем присоединяют к ней стержень из закаленного металла. Его диаметр обязательно должен соответствовать диаметру отверстия в ролике. Свободный конец стержня следует согнуть под прямым углом, вставить в ролик и закрепить шайбой. В собранном виде складные ворота гармошкой должны плавно и легко двигаться.

Обшивка ворот

По окончании работ приступают к обшивке облицовочными материалами. Для этого применяют фанеру, ДСП, профнастил или оцинкованный металл. Листы скрепляют, используя сварку, заклепки или саморезы. Щели, образующиеся между полотнами, закрывают эластичной резиной или плотным брезентом. Во время данного процесса следует определить место под навесной (врезной) замок.

Дополнительная обработка

Складные ворота своими руками каждый старается сделать не только удобными, но не пропускающими шум и холод. Для сохранения хорошего микроклимата в гараже внутреннюю сторону двери следует утеплить. В качестве утеплителя подойдет минеральная вата (каменная, шлаковая, стеклянная) или пенопласт. Эти материалы устойчивы к влаге, обладают хорошими звукоизоляционными свойствами и высокой прочностью. Их удобно нарезать канцелярским ножом. Закрепляют утеплитель с помощью монтажной пены.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

  • дерево;
  • металл;
  • сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Правила монтажа

Проверка комплектующих частей

Размерный ряд перестраивающихся секций ворот отличается у различных брендов. Следовательно, высота ворот и ширина стены должны быть 14,5 х 12,5 см. Если не соблюдены размеры, или нет простенков, некоторые фирмы предлагают встроенные ворота.

Монтаж конструкции производится в определенной последовательности. Подготовительные работы в проеме: измерение ширины, высоты, сглаживание и выравнивание пола и откосов. Крепление рамы: закрепление с помощи болтов ригеля к откосам и углам проема.

Подготовительный монтаж: стартовый профиль на время устанавливают внизу проема, для обеспечения нужных размеров по направляющим. Фиксируют с помощью дюбелей или саморезов, контролируя уровнем вертикаль и горизонталь.

Устанавливаем горизонтальные направляющие к ригелю с помощью болтов и производим установку С-профилей. Крепим горизонтальные направляющие (контроль строительным уровнем).

Монтируем ролики – нижнюю панель заводим по вертикальным направляющим, нижний ролик крепим рабочей поверхностью книзу, верхний – кверху. Повторять до заполнения всей створки.

Настраиваем конструкции держателей роликов. Она должна прижиматься к полотну, оставляя зазор не более 2 мм. Крепим пружинный механизм – фиксируется створка в верхнем открытом положении. Производим монтаж ручки. Навешиваем на нижнюю панель (в случае ручного управления).

Установка кожухов заключается в том, что на пружинный элемент ставится защита из двух специальных элементов при поднятой створке. Настройка прилагаемых усилий – проверяется натяжителем на боковой стойке створа.

Последний этап – проверка балансировки створов. Любое положение частей ворот должно быть статично. Профессиональные установщики (обычно два человека с набором электроинструментов) завершают работы по установке за 20 минут. Человеку несведущему, соответственно понадобится больше времени и помощник. Чтобы предотвратить удары створов ворот надо воспользоваться ограничителями или концевыми амортизаторами.

Принцип работы системы, схемы

Распашные ворота

подземный – нижняя часть ворот крепится к приводу, верхняя висит на стандартном шарнире, работоспособность системы зависит от соосности петель, монтаж крайне сложный для любителя;

линейный – устанавливается внутри помещения в проеме, приводится в действие контактным выключателем или ДУ пультом, подходит для створок весом в пределах 3 т;

Преимуществом этих конструкций является использование существующих гаражных полотен, что несколько снижает начальные вложения.

Недостатков у схем автоматизации распашных створок гораздо больше:

  • при выборе подземного механизма придется бетонировать приямок, герметизировать его во избежание скапливания воды;
  • створки открываются наружу, поэтому необходима уборка прилежащей территории, наличие свободного пространства;
  • парусность ворот максимальная, поэтому от самопроизвольного распахивания, поломки привода используются ограничительные цепи.

Сдвижные ворота

Существенным недостатком является перемещение длинномерной конструкции вбок. Поэтому используются подобные ворота при достаточной ширине фасада постройки. Вместо реечного привода могут использоваться цепные модификации, однако они более шумные. Для повышения ресурса верхняя часть створки часто подвешивается на дополнительную траверсу.

Подъемно-поворотные ворота

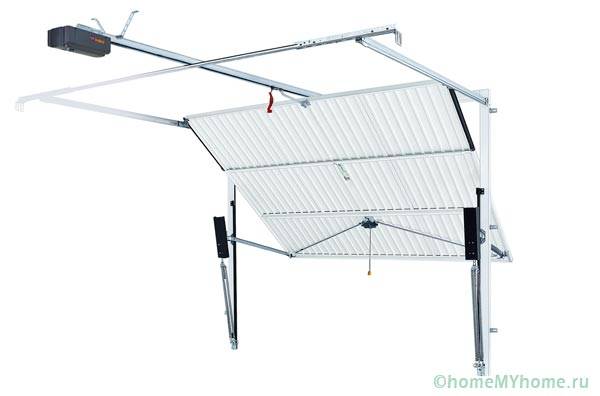

Однако остаются боковые направляющие, ролики по краям полотна. Механизм трансформации, схема крепления отдельных элементов самая сложная из всех существующих приводов. Замеры придется производить многократно, при ошибках строителей необходимо исправлять геометрию проема. Поэтому лучше заказать монтаж специалиста м.

Статья по теме:

Секционные ворота

Преимущества секционных конструкций следующие:При перебоях электроэнергии створ ворот может подниматься вручную. Однако наличие минимальной притолоки является обязательным условием монтажа системы.

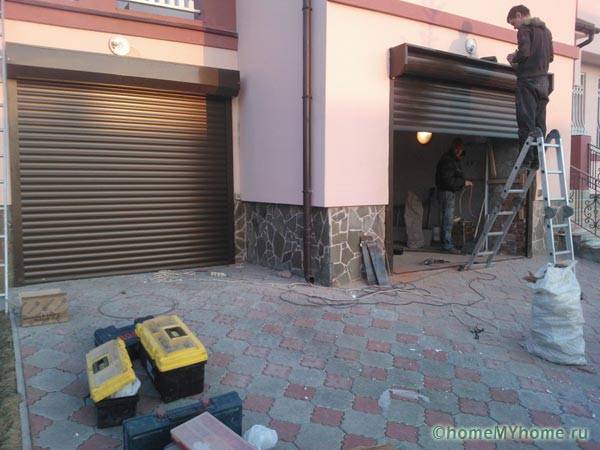

Роллетные ворота (рольставни)

Преимущества заключены в бюджетной цене, быстрой установке, экономии проезжей части, герметичности всех узлов специальными элементами. Роллеты обладают высокой ремонтопригодностью, шторы можно заменять при необходимости нового интерьера фасада постройки. Механизм привода при этом снимать не обязательно.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

  1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
  2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
  3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
  4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
  5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

На возникающие вопросы можно получить ответ при помощи сервиса «Поиск по сайту». Если поиски не увенчались успехом, то вопрос можно задать в разделе «Комментарии» и администрация сайта даст ответ в ближайшее время.

Как установить широкие ворота

В ограде дачи или загородного дома всегда хочется (потому, что удобно) иметь широкие ворота. Поэтому, самыми популярными являются откатные и распашные конструкции. Но, бывает ситуация, когда нет возможности в проёме ограждения установить необходимые механизмы:

  • для распашных — нет свободной территории перед или за воротами;
  • для откатных — отсутствует достаточный по длине прямолинейный участок ограды рядом с проёмом.

В этой статье мы расскажем, как устранить возникшую проблему — установить складные ворота «гармошка» на даче (далее — «складные ворота»).

Конструкция складных ворот

В соответствии с «Терминологическим словарём по строительству», складные ворота состоят из вертикальных полотен, смещаемых при открывании в стороны по горизонтальным направляющим с образованием вертикальных складок. Складные ворота напоминают меха старинного русского музыкального инструмента – гармони: на этом инструменте они сжимаются и растягиваются.

Аналогичным образом ведёт себя и «гармошка» ворот. Панели:

  • складываются при открытии;
  • раскладываются при закрытии.

Конструктивно основным несущим элементом складных ворот является внешняя несущая рама, которая заполнена вертикально расположенными подвижными панелями. В конструкции верхней перекладины рамы смонтирована направляющая, обеспечивающая горизонтальное передвижение транспортных роликов панелей.

Панели представляют собой рамы со сплошным заполнением. Внутри рамы интегрированы профилем (уголок, швеллер, труба и т. д.) толщиной до 2 мм рёбра жёсткости. Применение интегрирующего профиля позволяет сделать конструкцию ворот очень надёжной (взломоустойчивой) и жесткой. Между собой панели соединены специальными петлями. Петлями аналогичной конструкции они крепятся к внешней несущей раме. При этом створки в раме устанавливаются таким образом, чтобы обеспечить угол открывания 90° (вертикально к плоскости замыкания) или 180° (параллельно к плоскости ограды).

Угол открывания створок ворот 90° и 180°.

В ворота, как правило, устанавливается калитка.

Материал для заполнения панелей

Створки могут быть заполнены следующим материалом:

Выбор материала зависит от вкуса владельца и его бюджета.

Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Способы управления

Механический способ открытия ворот

Механическое управление предполагает использование мускульной силы, что не всегда удобно. Для повышения комфорта устанавливают электрический мотор. Есть способ управления брелоком или по телефону, чтобы не выходить из авто и не нажимать кнопку.

  • Механический способ. Монтируют пружинный рабочий механизм с наружной стороны передвижения. После остановки нужно выйти из машины и вручную открыть полотно. Пружинное устройство компенсирует массу рамы с полотном, и требует приложения усилия 10 – 20 кг (100 – 200 Н). Применение ручного управления обусловлено невысокой стоимостью, надежностью, простотой применения и безопасностью.
  • Автоматический. Поднимает и опускает створку электропривод. Для пуска используют фотоэлементы, инфракрасный или лазерный сигнал, датчики движения, фоторадары. Стандартная комплектация включает 2 кнопки-клавиши, которые нужно нажать, выйдя из машины. Есть сложные системы управления в устройстве гаражных ворот с узнаванием номера авто и даже биометрии человека. После закрывания створки срабатывает блокировка, открыть ворота вручную нельзя.
  • С пульта, брелока. Для такого управления определен доступный радиус, который составляет около десяти метров. Комфортное использование позволяет запускать автоматический привод, не выходя из автомобиля. В доме или на входе в ворота ставят пульт дистанционного управления со стационарными кнопками, с помощью которых запускают электропривод. Для надежности владелец кодирует сигнал от злоумышленников.

Характеристики и принцип работы устройства

Конструкции ворот, которые могут складываться, как гармошка, отличаются простотой. Если понять основной принцип работы, то сделать их несложно. Механическое движение створки осуществляется по направляющим, расположенным снизу. Часто сооружение оснащают дополнительным верхним профилем. Перемещаются створки при помощи встроенного ролика.

Сама дверь состоит из полотен, соединенных с помощью эластичного материала, благодаря которому створки можно легко открывать и закрывать. Помимо уплотнителей, детали соединяются между собой специальными навесами.

В зависимости от расположения направляющих элементов, сооружения могут быть вертикальными и горизонтальными. Подъем откидной на гараж немного дешевле, чем раздвижные ворота, но популярнее все же последние. Реже всего применяется тип конструкции, в которой дверцы складываются в стороны, так как они уменьшают ширину въезда

Достоинства

Помимо экономии места в помещении, складные ворота гармошка обладают другими важными достоинствами. Главные из них:

  • длительный срок эксплуатации;
  • устойчивость к влаге;
  • надежность конструкции (благодаря металлическому профилю);
  • наличие разных видов установки: с внешней и внутренней стороны проема;
  • легкость в изготовлении;
  • неприхотливость в эксплуатации;
  • устойчивость к сильному ветру;
  • равномерное распределение веса на всю конструкцию;
  • обеспечение хорошей тепло- и звукоизоляции;
  • возможность использования для перекрытия проемов разной ширины.

Недостатки

Минусы у конструкции тоже имеются. В связи с тем, что к ней походят не все замки, подобрать нужные варианты охраны от незаконного проникновения очень сложно. Кроме этого, во время ежедневной эксплуатации уплотнитель между панелями быстро изнашивается, поэтому его приходится часто менять. В северных регионах, где дороги завалены снегом, вертикальные двери устанавливать не рекомендуется, потому что из-за наличия снежного покрова они трудно открываются.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Разновидности устройств

Горизонтально складывающиеся створки

Один из самых распространенных типов таких ворот – гармошка. В системе используются вертикально установленные панели, соединяемые петлями и имеющие уплотнение сверху и снизу. Движение ворот сопровождается скольжением роликов по направляющей. Привлекательна такая система тем, что при ее использовании не происходит «съедания» полезного пространства участка

При создании «гармошки» важно, чтобы все планки имели идентичные между собой габариты. Число элементов также нужно определить заранее. Рекомендуется подготовить чертеж, на котором представлена схема строения ворот и габариты основных элементов

Рекомендуется подготовить чертеж, на котором представлена схема строения ворот и габариты основных элементов.

Секционные ворота состоят из горизонтально расположенных панелей. В отличие от предыдущего типа, направляющие у них находятся не сверху и снизу, а справа и слева. При этом они заходят и на потолок. При открывании конструкции ее элементы движутся по направляющим и впоследствии поднимаются к потолку. Эти модели обладают отличными эксплуатационными качествами – прочностью, долгим сроком службы, способностью изолировать внутреннее пространство от посторонних шумов. Но подходят они лишь для помещений достаточных габаритов и площади.

Рулонные модели состоят из планок небольшой ширины, выполненных из пластика или металла и образующих полотно достаточной гибкости. Как и в остальных вариантах, элементы перемещаются по направляющим. Но по мере движения происходит намотка полотна на специальный барабан, расположенный в верхней части проема. Система отличается простотой в монтаже, компактностью, меньшей ценой, чем у других типов ворот. Она имеет аккуратный внешний вид и предохраняет помещение от запыления и засорения. Но у таких ворот есть и минус: их несложно взломать.

Как сделать ворота-гармошку своими руками

Первым делом изготавливают каркас из профильной трубы

Иногда домовладельцы предпочитают монтировать готовые конструкции. Однако установка откатных и других складывающихся ворот легко может быть реализована своими силами.

Подготовительные работы

Прежде чем начать закупать сырье для конструкции, нужно подготовить ее эскиз. Число секций и их размеры зависят от ширины проема. Все элементы должны иметь одинаковые габариты. На чертеже указывают размеры стоек, панелей, просветов между ними, точки установки крепежных деталей.

При подготовке проекта учитываются также характеристики окружающего пространства – рельеф земной поверхности и ширина подходящей к ограждению проезжей части. Размеры ворот обычно соответствуют высоте забора или немного (максимум на 0,5 м) превосходят ее

Перед тем как делать чертеж, важно определить ширину въездной зоны для автомобиля. Имеет значение и радиус его поворота. Чем меньше расстояние между проезжей частью и въездной зоной, тем шире будет конструкция

Если дистанция достаточно велика, ширина может составлять 3-4 м для легкового автомобиля. Для грузовика она будет больше. Если въездная область невелика, ширина определяется практическим методом. Для этого нужно попробовать несколько раз въехать на участок, а затем выехать. В областях, где линия ворот пересекается с колеей, добавляются 0,2-0,3 м

Чем меньше расстояние между проезжей частью и въездной зоной, тем шире будет конструкция. Если дистанция достаточно велика, ширина может составлять 3-4 м для легкового автомобиля. Для грузовика она будет больше. Если въездная область невелика, ширина определяется практическим методом. Для этого нужно попробовать несколько раз въехать на участок, а затем выехать. В областях, где линия ворот пересекается с колеей, добавляются 0,2-0,3 м.

Материалы и инструменты

Для соединения труб понадобится сварочный аппарат

Чтобы сделать ворота-гармошку своими руками, нужно подготовить две швеллерные балки из металла, имеющие форму буквы П. Также потребуются ролики, снабженные подшипниками: они помогают створкам двигаться по направляющей.

Для работ потребуется следующий инструментарий:

  • строительная рулетка и уровень для измерений и проверки ровности;
  • сварочный аппарат на 220 В;
  • шуруповерт для установки крепежей;
  • болгарка для нарезки элементов и зачистки сварочных швов;
  • электродрель.

Установка опор

Для тяжелых ворот нужны мощные опоры для предотвращения перекоса

При первичной установке ворот требуется укрепление проема с помощью швеллеров. Последние должны занимать лишь ту область проема, где не планируется располагать ролики. К низу нужно приварить металлическую лапу. Швеллеры фиксируются посредством анкеров.

Чтобы установить опору, нужно измерить высоту проема и отнять из нее толщину направляющей. Это значение отмечают на опорных швеллерных элементах и подрезают их болгаркой. К низовым областям приваривают уголки из металла. Сами швеллеры нужно установить по бокам и внизу проема. Для этого также используется сварочный аппарат. Затем монтируются поперечные балки. Внизу их сваривают с уголками швеллеров, а с верхом проема соединяют посредством анкеров. Уголок, куда предполагается монтировать ролики, прикрепляют к верхней балке над конструкцией.

Сборка каркаса

Элементы, составляющие полотно, должны иметь одинаковые габариты. Нарезав трубки нужных размеров, их помещают на ровную плоскость и сваривают раму. Чтобы она была крепче, рекомендуется использовать диагональные и горизонтальные перемычки.

Монтаж навеса

Для этой процедуры нужны петли на подшипниках. Их закупают из расчета по паре на каждую секцию. Фиксировать их надо так, чтобы полотно складывалось, как гармошка.

Крепление роликов и направляющих

Роликовый механизм для складывающихся ворот

Направляющая вваривается в горизонтальную балку, помещаемую на столбы. Для установки ролика приваривается пластинка, к которой крепится штырь (перед этим он должен быть закален). Свободный конец выгибается под прямым углом и вставляется в ролик. Для фиксации применяют гайки.

Обшивка конструкции

Листовой материал для обшивки может крепиться саморезами, клепками или сварочным аппаратом. Щели между панелями перекрывают брезентом

Важно также учесть, где будет располагаться замок (он может быть подвесным или врезным)

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
