Правила подбора и монтажа воздуховодов различных видов, размеров, материалов

Нюансы монтажа

Трасса прокладки воздуховода по возможности должна иметь наименьшую протяженность и минимальное число соединений. До начала сборки вентиляционная система разбивается на отдельные блоки длиной не более 15 метров.

Каждый такой узел собирается отдельно, с использованием следующего алгоритма:

• На элементах конструкции отмечаются места креплений, при необходимости просверливаются отверстия.
• Отдельные элементы собираются в укрупненные узлы, места стыков тщательно герметизируются.
• Монтируется крепеж.
• Готовый узел поднимается на место и закрепляется.
• Производится стыковка с предыдущим установленным узлом.

Для полужестких и гибких воздуховодов при монтаже учитываются некоторые особенности. Так, проход через стены выполняется только с применением вспомогательных элементов – специальных гильз. Радиус изгиба не должен превышать двух диаметров, а направление движения воздуха должно совпадать с маркировкой на воздуховоде. Крепление производится на расстоянии не менее 1 метра, а допустимое провисание составлять не более 5 см на каждый метр длины.

Монтаж металлического воздуховода:

Монтаж пластикового воздуховода:

Способы крепления

Соединение соседних элементов воздуховода производится двумя способами: фланцевым и бесфланцевым (бандажным).

В первом варианте на краях элементов воздуховода расположены фланцы, которые соединяются между собой саморезами, клепками или клипсами (расстояние между соседними элементами крепежа – не менее 20 см). При необходимости шов может быть заварен. Герметичность обеспечивается и другим способом – посредством уплотнительных прокладок.

Бесфланцевое соединение подразумевает использование металлического бандажа. Этот способ более экономичный и простой в реализации.

Соединение с помощью С-рейки:

Утепление воздуховодов

Утепление воздуховода не считается обязательным условием его монтажа. Основная роль теплоизолирующего слоя – борьба с выпадением конденсата, который негативно сказывается на эксплуатационных характеристиках любого материала. В первую очередь теплоизоляция потребуется на наружных участках воздуховода, либо на участках трассы, проходящих по неотапливаемым помещениям.

Еще одно преимущество утепленных воздуховодов – звукоизоляция. Уровень шума на таких участках будет в разы меньше, что позволяет использовать их в детских, спальнях и иных помещениях, где должна соблюдаться тишина. Похожий эффект дает применение элементов с толстыми стенками.

Особенности производства и монтажа воздуховодов

Обычно используется следующие инструменты и оборудование для изготовления вентиляционных воздуховодов из стали:

• роликовые ножницы:
• станки резки поперечной;
• гильотины для получения заготовок.

После предварительных производственных работ с маталлом следует этап формирования фальцев посредством фальцепрокаточных станков;

• для круглых труб используются вальцовочные станки;
• для прямоугольных гибочное оборудование.

Обжимка фальца выполняется фальцеотсадочным станком.

Высокопроизводительным методом получения круглых труб является использование специализированных спирально-навивных станков.

А при изготовлении прямоугольных труб применяются станки для тоннельной сборки.

Для создания воздухопроводящих труб из пластика используют высокопроизводительное экструзионное оборудование.

В наше время обычно применяются готовые воздуховоды, широкую номенклатуру которых изготавливают специализированные предприятия. Там же можно приобрести крепеж для воздуховодов вентиляции, включая разнообразные кронштейны, монтажные струбцины и перфоленту, дюбеля и анкеры, профили монтажные, фланцы, хомуты.

Классификация вентиляционных воздуховодов

Циркуляция воздуха в помещении может быть основана на различных принципах:

• Естественная вентиляция. Приток воздуха происходит через технологические отверстия, щели, открытые окна и т.п. Отток отработанных воздушных масс идет через вентиляционную шахту.

• Принудительная вентиляция. Отличается от естественной тем, что приток и вытяжка воздуха идут посредством вращающегося вентилятора.

• Приточно-вытяжная система. Сложная конструкция, использующая два отдельных воздуховода: один для притока воздуха, другой – для отвода.

Широкая область применения систем вентиляции определяет большой ассортимент воздуховодов, которые различают по следующим признакам.

По способу монтажа

Здесь существует два варианта:

• Внутренние воздушные каналы (вентиляционные шахты).
• Внешние воздуховоды, закрепляемые на стенах зданий.

По материалу производства

Материал изготовления определяет область применения, стоимость, долговечность и ряд других параметров воздуховода. Современная промышленность предлагает такие варианты:

• Оцинкованная сталь. Изделия обладают хорошей защитой от ржавчины и агрессивных химических воздействий. Устойчивы к влажности, что делает их отличным вариантом для санузлов, ванных комнат, бассейнов и т.п.
• Нержавейка. Отличаются устойчивостью к высоким температурам (до 500°С). Это качество делает их незаменимыми в металлургии, тяжелой промышленности, на горнодобывающих предприятиях.
• Полимерные материалы. Легкие, недорогие и практичные изделия. Хорошо переносят воздействие влаги, кислотных и щелочных сред. Уязвимы к механическим повреждениям и высокотемпературным воздействиям.
• Металлопластик. Сочетают достоинства полимерных и металлических изделий. Имеют привлекательный дизайн и отличные эксплуатационные характеристики. Единственный недостаток – большая стоимость.

По форме сечения

Самыми востребованными традиционно считаются воздуховоды круглого или прямоугольного сечения. В некоторых проектах встречаются изделия эллиптической формы.

Круглые воздуховоды экономичны при производстве, обеспечивают высокую скорость перемещения воздушных масс при низком уровне шума. Такие изделия проще монтировать, также они выигрывают в эстетическом плане.

Серьезное преимущество прямоугольных конструкций – оптимальное размещение в пространстве. Воздуховод легко конструируется даже в самых непростых помещениях. При этом прямоугольные элементы тяжелее и дороже.

По технологии изготовления

Существует несколько вариантов конструктивного исполнения элементов воздуховодов:

• Прямошовные. Изделия выполняются из цельного листа стали длиной 1,25 м. Концы сводятся и соединяются сварным швом. В прямоугольных элементах для сообщения дополнительной жесткости шов располагается на сгибе.
• Спирально-сварные. Производятся из длинных металлических лент, скручивающихся внахлест и закрепляющихся сварным швом.
• Спирально-навивные. Для изготовления применяется стальная оцинкованная лента шириной 13 см, которая навивается в кольцо или в ленту.

По жесткости

Различают 3 уровня жесткости изделий для воздуховодов:

• Гибкие (спиральные, гофрированные). Легкие изделия с каркасом из стальной проволоки и стенками из фольги или полиэфира. Такой воздуховод просто монтировать, перевозить и соединять с другими типами изделий. Гофрированная труба многократно сжимается и растягивается, легко изгибается под любым углом. Из недостатков выделим малую шумоизоляцию, низкую прочность и задержки в проходе воздуха по гофрированной внутренней поверхности.
• Полужесткие. Производятся из алюминиевых или стальных лент, скрепляемых спиральным швом. Представляют разумное сочетание гибкости и прочности. Растянуть такой элемент воздуховода можно лишь один раз.
• Жесткие. Имеют максимальные показатели прочности и шумоизоляции. Стоимость, вес и сложность монтажа также выше, чем у иных категорий.

Особенности обустройства

Вне зависимости от типа вентиляции, она состоит из двух составляющих:

• Приточный канал;
• Вытяжная труба.

Задача труб — обеспечить циркуляцию воздуха, которая осуществляется из-за разницы давлений снаружи и внутри строения, либо вентилятором.

Монтаж выполняется после составления плана разводки для всех помещений здания

При расчетах важно учитывать множество факторов: скорость потока, производительность системы, движение воздушных масс и т. д. После точного планирования и расчетов начинается монтирование пластиковых воздуховодов

Данный процесс достаточно прост, но имеет ряд особенностей:

После точного планирования и расчетов начинается монтирование пластиковых воздуховодов. Данный процесс достаточно прост, но имеет ряд особенностей:

1. Вертикальные (вытяжные) трубы не должны иметь горизонтальных ответвлений. Если таковые создаются, то они должны входить в расчет общей производительности системы.
2. Пластиковые детали должны герметично примыкать друг к другу. Все щели промазывают герметиком.
3. В трудных местах допускается использование гофров. Но часто их использовать не рекомендуется, так как у них низкие аэродинамические свойства. Гофры применяются без запаса, чтобы в процессе использования не изменялось сечение (влияет на общее сопротивление).
4. Пластмассовые детали монтируются после предварительной очистки места установки от пыли. Все соединения обрабатываются антистатиком, чтобы мелкие частицы не забивали свободное пространство.
5. При закупке материала надо рассчитывать на некоторый запас — как самих труб, так и крепежей. Весьма вероятно, что во время строительства некоторые участки надо будет дополнительно укреплять.

Виды и размеры

Способ изготовления предопределяет деление круглых вентканалов на:

• Прямошовные.
• Спирально-сварные.
• Спирально-навивные.

По жёсткости изделия подразделяются на жёсткие, полужёсткие и гибкие (гофрорукава). Гибкие в свою очередь делятся на каркасные и бескаркасные.

По коэффициенту плотности воздуховоды классифицируются как плотные (маркировка «П») и нормальные («Н»). Данная классификация предопределяет возможность использования вентканала в системе вентиляции с принудительной циркуляцией.

По способу соединения выделяют фланцевые и бесфланцевые модели:

• Фланцевый способ предполагает стыковку отдельных элементов трубопровода посредством болтов и уплотнительных прокладок.
• Бесфланцевые воздуховоды соединяются по типу бандажа.

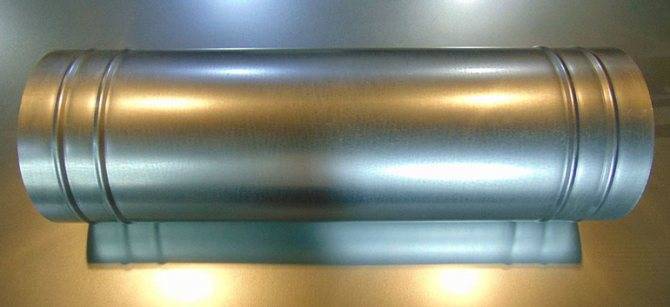

Прямошовные (промышленные)

Особенность прямошовных воздуховодов – дополнительная жёсткость конструкции, придаваемая сварным или замковым швом. Сварка обеспечивает вентиляционной магистрали наибольшую прочность и герметичность.

Длина прямошовных вентканалов стандартизирована и, как правило, не превышает 1,25 м. Это усложняет конструкцию вентиляционного контура и требует монтажа креплений на каждом стыковочном блоке.

Диапазон же диаметров прямошовных воздуховодов круглого сечения достаточно широк: от 10 сантиметров до 2 метров.

Спирально сварные и спирально навивные (замковые)

Воздуховоды спирального типа бывают только круглыми. Они признаются наиболее эффективными, т.к. идущие по спирали швы обеспечивают прочность вентканалам и увеличивают аэродинамические характеристики воздушного потока.

Диаметры спиральных вентканалов начинаются от 10 см и не превышают 2 м, а стандартные длины варьируются в диапазоне от 3 до 12 метров. Правильный подбор длины прямого контура поможет сэкономить на количестве комплектующих.

Другие способы соединения

Фланцевое соединение воздуховодов достаточно надежное, но не особо актуальное в связи с высокой стоимостью. Оно имеет высокий уровень жесткости. С одной стороны это плюс, но с другой – минус, так как при малейших изменениях конфигурации неподходящие детали можно попросту отправить на переплавку.

Есть множество вариантов крепежа такого соединения. Но, самый распространенный – точечная сварка. Этот метод наиболее быстрый и простой. Минус такого соединения в том, что оно не достаточно надежное, в особенности при работе с оцинкованными деталями. Поскольку цинк во время сварки может прогореть, то велика вероятность коррозии сварочного шва, в следствии ослабиться фиксация конструкции. Дабы избежать таких последствий, рекомендуется вместо сварки для крепежа использовать устойчивые к коррозии заклепки.

Общие правила монтажа

Монтаж вентиляции в квартире

Схема составляется так, чтобы магистраль имела минимальное число поворотов и соединительных участков

На этапе технического проектирования учитываются требования к воздухообмену в помещении, принимается во внимание численность людей и объем комнаты

Крепление вентиляции проводится в последовательности:

• перед монтажом система делится на отдельные ветки, длина которых не превышает 12 – 15 метров;
• на деталях ставятся точки соединений и сверлятся отверстия;
• элементы магистрали отдельного участка нужно закрепить с помощью болтов, хомутов, соединения фиксируются скотчем или изолирующим герметиком.

Собранные блоки и узлы объединяются в единую цепь, делается крепеж трубопровода к перегородке, стене, потолку или выводится через кровлю.

Крепление к стене

Способы крепления воздуховодов

Хомуты, опоры, подвески крепятся с шагом не больше 4 метров для установки горизонтальных воздуховодов. Такой шаг актуален, если диаметр круглой трубы или наибольшая сторона прямоугольного сечения не превышают 40 см. Расстояние шага уменьшается до 3 метров, если указанные размеры канала превышают 40 см.

Предусматривается шаг 6 метров для воздуховодов на фланцах круглых или прямоугольных каналов с наибольшей стороной сечения до 20 см или изолированных труб разного сечения. Если размеры превышают указанную величину, шаг просчитывается в проекте. Вертикальное крепление вентиляционных труб к стене осуществляется через промежуток не больше 4 метров. Крепление на крыше и снаружи здания указывается в проекте и принимается по расчету.

Крепление к потолку

Приспособления для крепления вентиляции к стенам и потолку

К потолку воздуховод крепится в 50% случаев, если нет возможности крепить вентиляцию к стене. Для подвешивания используются подвески, шпильки и кронштейны.

Варианты крепления:

• L — образным кронштейном навешиваются малогабаритные трубы, используются саморезы. К потолку или балке подвески фиксируются дюбелями (в бетон), саморезами (в дерево).
• Z — образные шпильки применяются для установки каналов прямоугольного сечения, а крепление коробов к потолку осуществляется аналогично предыдущему случаю. За счет лишнего угла на кронштейне снижается нагрузка на поддерживающие метизы, и увеличивается прочность.
• V — образные подвески закрепляются к верхнему перекрытию анкерами. Такой вид подвесов выдерживает значительные нагрузки.

Нормативные расстояния по ГОСТу

Нормы установки прописаны в документе СНиП 3.05.01 – 1985, а при проектировании учитывается нормы расположения воздуховодов из СНиП 2.04.05.1991. Центральные оси магистрали должны проходить параллельно плоскости ограждающих конструкций.

Выдерживаются нормативные расстояния:

• от верха круглой трубы до потолка должно быть не меньше 10 см, а до близлежащих стен — 5 см;
• от круглого канала до горячего и холодного водопровода, газопровода, канализации должно быть не меньше 25 см;
• от наружной стенки квадратной и круглой трубы до электрической проводки — не меньше 30 см.
• при креплении прямоугольных воздуховодов расстояние до стен, потолка, других трубопроводов — не меньше 10 см (ширина в сечении 10 – 40 см), не меньше 20 см (ширина 40 – 80 см), больше 40 см (размер 80 – 150 см).

Плевральная пункция

ПОКАЗАНИЯ

Внутриплевральное напряжение, диагностические.

ПРОТИВОПОКАЗАНИЯ (относительные)

Инфекционное поражение кожи в месте предполагаемой пункции

МЕСТО ПРОВЕДЕНИЯ

Перевязочная хирургического стационара, стерильные условия (плановая)

По ситуации (неотложная)

СОСТАВ БРИГАДЫ

Врач, ассистент, перевязочная (операционная) медсестра.

ОСНАЩЕНИЕ

Стерильные салфетки, пеленка, шприц 5-10 мл для инъекций №1, местный анестетик (новокаин 0,25%), хирургический зажим, емкость для анестетика, игла для плевральной пункции с эластичным переходником, шприц 20-50 мл №2 с канюлей под пункционную иглу и переходник, лоток для использованного материала.

ТЕХНИКА ВЫПОЛНЕНИЯ

Ассистент фиксирует ребенка, желательно, в положении сидя так, чтобы обеспечить доступ хирургу к любой точке на грудной стенке с пораженной стороны.

После обработки операционного поля проводится послойная местная анестезия мягких тканей в проекции пункции. Классическое место пункции 5-6 межреберья по средней подмышечной линии.

Анестезия кожи выполняется шприцем №1на уровне нижележащего ребра, затем игла проводится по верхнему его краю с одновременной анестезией тканей. К пункционной игле подсоединяется через переходник шприц №2, заполненный на 1/3 новокаином.

Пункция плевральной полости проводится в месте анестезии с соблюдением тех же правил.

После прокола париетальной плевры в плевральную полость вводится небольшой объём новокаина.

В дальнейшем шприцем работают в режиме эвакуации с периодическим пережиманием переходника. Заканчивается манипуляция после удаления иглы наложением стерильной герметичной повязки.

ОСЛОЖНЕНИЯ

Анафилактический шок на анестетик. повреждение межреберного сосуда с внутренним кровотечением.

Показания: проведение искусственной вентиляции лег­ких, судороги.

Оснащение: перчатки, салфетки, валик, воздуховод.

Алгоритм действий

Надеть перчатки.

Положить пациента на спину, подложив под плечи плот­ный валик.

Протереть салфеткой язык пациента.

Захватить салфеткой язык и подтянуть его к зубам.

Ввести воздуховод в полость рта (канюля направлена вверх).

Повернуть воздуховод канюлей вниз во время продви­жения его по направлению к глотке.

Ввести воздуховод в глотку.

Рис. 29. Введение воздуховода

Подложить под жгут записку с указанием времени на­ложения жгута (дата, час, минуты).

Конечность утеплить.

Примечание. При длительной транспортировке каждые 30 минут жгут ослабляется на 1-2 минуты (при артерио­венозном кровотечении). Держать жгут наложенным не бо­лее 1 часа.

Помните! Нельзя накладывать жгут на среднюю часть плеча во избежание сдавления лучевого нерва.

При ранении сосудистого пучка шеи жгут на шею накла­дывается после наложения шины Крамера на здоровой сто­роне (надплечье-шея-голова) и асептической повязки на рану. Туры жгута проходят вокруг шеи над шиной и повязкой.

Нормативные расстояния

Крепление воздушных каналов производится к разным поверхностям:

• потолочная плита
• потолочные фермы или несущие элементы, закрепленные на них
• стены
• пол

При установке системы необходимо соблюдать следующие нормативы:

• расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
• расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
• от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
• расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
• все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания

Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.

Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

Правила монтажа

На производительность вентиляционной системы влияет множество факторов.

Любая мелочь, погрешность, допущенная при монтаже, может существенно сказаться на эффективности ее работы.

Поэтому при монтаже необходимо помнить о следующих нюансах:

• оптимальная длина воздуховода – до 3 м, каждый последующий метр снижает производительность до 15%;
• каждый поворот снижает эффективность на 10%, поэтому их количество необходимо минимизировать;
• острые углы препятствуют естественному газообмену;
• обратные клапаны необходимы для предотвращения появления обратной тяги;
• необходимо утеплить вентиляционный канал в месте выхода на улицу, чтобы на нем не образовывался конденсат;
• на кухне вытяжка должна быть рядом с плитой;
• трубы вентиляции должны герметично соединяться между собой подходящими по размеру крепежными элементами.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.

Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна

Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.

В зависимости от модели доступны следующие опции:

1. Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
2. Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
3. Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
4. Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.

Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.

Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.

На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.

Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.

Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.

Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.

Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.

Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий. Уровень шума оборудования оказывает значительное влияние на комфорт его использования

Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше

Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.

Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.

Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой

Вытяжная вентиляция своими руками

расположение вентиляционной шахты в частном доме Проще всего оборудовать вытяжную вентиляцию своими руками в частном доме. Из каждого вентилируемого помещения строго вертикально протягиваем вытяжной канал. Повороты и изгибы уменьшают тягу. Также негативно влияют на скорость воздуха любые выступы, неровности и изменение диаметра вентиляционной трубы. Заканчивается канал над крышей дома. Сечение вытяжного канала должно быть не менее 100 кв. см, желательно рассчитать его точнее. Более эффективны круглые вытяжные каналы, так как они создают меньшее сопротивление воздуху (чем меньше длина периметра, тем меньше сопротивление).

Если обустраивать вытяжную вентиляцию дома своими руками на стадии его строительства, можно спрятать шахты в стенах. В противном случае придется дополнительно бурить перекрытия, протягивать трубы или пристраивать кирпичный короб для шахты.

Выход шахты над крышей оформляется своими руками вытяжным вентиляционным зонтиком, который прикрывает отверстие от осадков и сора. Вместо зонта целесообразно установить дефлектор. Стоит он немного дороже, зато усиливает тягу в шахте.

Механическая вытяжная система

Системы вытяжной вентиляции производят отечественные и зарубежные фирмы: WentMashine, Alfa Vent. Так, WentMashine производит системы вытяжной вентиляции из европейских комплектующих.

Количество скоростей вентилятора	4
Производительность	260-700 кубометров в час
Шум на входе	28-39 децибел
Мощность вентилятора	0,195 кВт
Габариты, см	52,8х45,7х28,8
Масса	16,3 кг
Место установки	Снаружи\внутри

Таблица 1. Характеристики вытяжного блока BW-700

Стоимость систем вытяжной вентиляции от производителя 33-129 тысяч рублей в зависимости от мощности. В квартирах и загородных домах вытяжные вентиляционные установки применять нецелесообразно. Ведь необходимо одновременно обеспечить полноценный приток воздуха с улицы. С этой задачей не могут справиться бытовые приточные клапаны и оконные проветриватели.

Видео о том, как своими руками оборудовать вытяжную вентиляцию мастерской:

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

• ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
• ТУ-«Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

• Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
• Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Нюансы монтажа

Трасса прокладки воздуховода по возможности должна иметь наименьшую протяженность и минимальное число соединений. До начала сборки вентиляционная система разбивается на отдельные блоки длиной не более 15 метров.

Каждый такой узел собирается отдельно, с использованием следующего алгоритма:

• На элементах конструкции отмечаются места креплений, при необходимости просверливаются отверстия.
• Отдельные элементы собираются в укрупненные узлы, места стыков тщательно герметизируются.
• Монтируется крепеж.
• Готовый узел поднимается на место и закрепляется.
• Производится стыковка с предыдущим установленным узлом.

Для полужестких и гибких воздуховодов при монтаже учитываются некоторые особенности. Так, проход через стены выполняется только с применением вспомогательных элементов – специальных гильз. Радиус изгиба не должен превышать двух диаметров, а направление движения воздуха должно совпадать с маркировкой на воздуховоде. Крепление производится на расстоянии не менее 1 метра, а допустимое провисание составлять не более 5 см на каждый метр длины.

Монтаж металлического воздуховода:

Монтаж пластикового воздуховода:

Способы крепления

Соединение соседних элементов воздуховода производится двумя способами: фланцевым и бесфланцевым (бандажным).

В первом варианте на краях элементов воздуховода расположены фланцы, которые соединяются между собой саморезами, клепками или клипсами (расстояние между соседними элементами крепежа – не менее 20 см). При необходимости шов может быть заварен. Герметичность обеспечивается и другим способом – посредством уплотнительных прокладок.

Бесфланцевое соединение подразумевает использование металлического бандажа. Этот способ более экономичный и простой в реализации.

Соединение с помощью С-рейки:

Утепление воздуховодов

Утепление воздуховода не считается обязательным условием его монтажа. Основная роль теплоизолирующего слоя – борьба с выпадением конденсата, который негативно сказывается на эксплуатационных характеристиках любого материала. В первую очередь теплоизоляция потребуется на наружных участках воздуховода, либо на участках трассы, проходящих по неотапливаемым помещениям.

Еще одно преимущество утепленных воздуховодов – звукоизоляция. Уровень шума на таких участках будет в разы меньше, что позволяет использовать их в детских, спальнях и иных помещениях, где должна соблюдаться тишина. Похожий эффект дает применение элементов с толстыми стенками.
