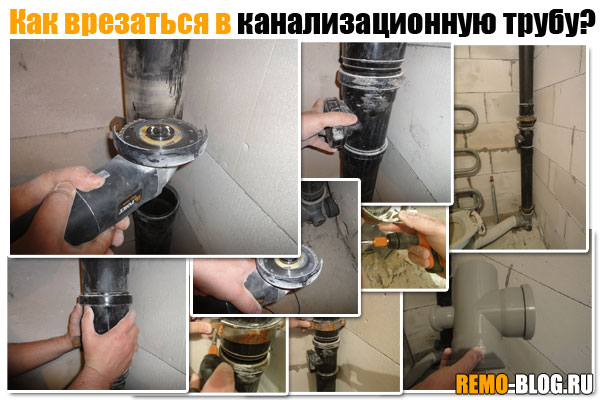

Как врезаться в пластиковую канализационную трубу

Различные способы врезки в систему канализации

Врезка с помощью тройника

Тройник для врезки в трубу канализации

При врезке через тройник первым делом надо перепилить трубу и вырезать ее кусок, по возможности, предельно точно по размеру тройника, который будет установлен на этом месте. Следует учесть, что тройник в этом случае будет надеваться на отрезки трубы в виде муфты. Затем необходимо очень тщательно заварить место соединения трубы и тройника. Эту работу следует доверить опытному сварщику.

Если же предполагается врезка в систему, состоящую из пластиковых труб, одна труба заменяется двумя небольшими отрезками, между которыми помещается кусок трубы, снабженный патрубком, как раз и предназначенным для подключения дополнительного оборудования. В этом случае основной проблемой может стать соединение с помощью раструбов, в которые вставляются трубы.

Врезка в пластиковую трубу

Врезка в пластиковую канализационную трубу

Существуют способы, как врезаться в канализационную трубу, изготовленную из любого материала без необходимости ее резки. Выполнить такую врезку в систему, состоящую из пластиковых труб, вполне по силам многим. Для этого необходимо:

  • Подготовить отрезок трубы с патрубком нужного диаметра.
  • Вырезать заготовку: оставить сам патрубок и часть трубы, от которой он отходит, с таким расчетом, чтобы можно было надежно перекрыть место врезки в основную трубу.
  • Просверлить отверстие в трубе. Диаметр этого отверстия должен точно совпадать с диаметром патрубка.
  • Смазать внутреннюю поверхность получившегося фланца и наружную поверхность трубы вокруг отверстия герметиком.

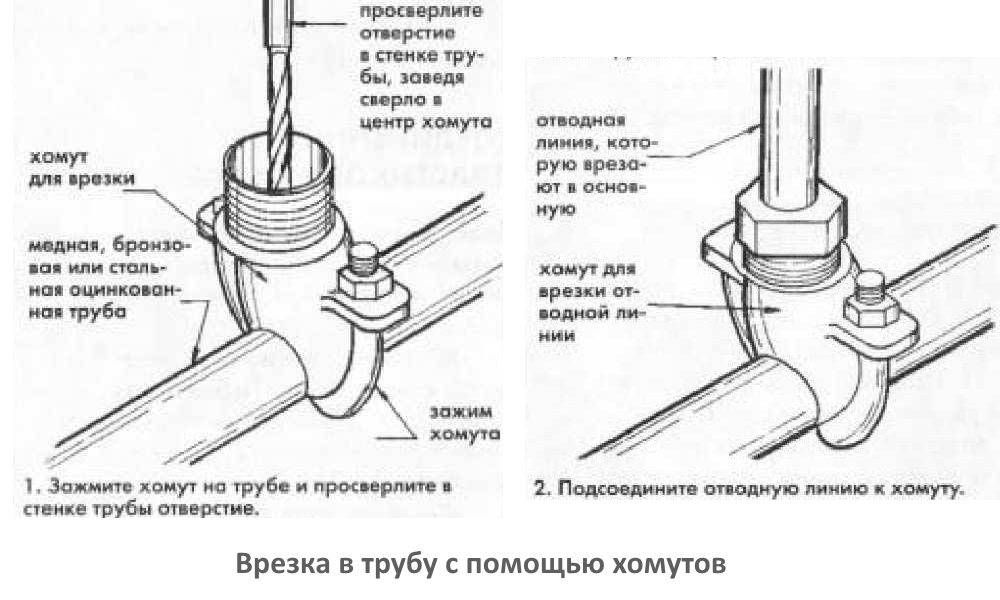

  • Наложить фланец на трубу, крепко притянуть его по краям, используя хомуты. Затягивать хомуты следует не очень сильно, но аккуратно, до начала появления из-под фланца герметика. Лишний герметик – удалить.

Совет от профессионала:

Если производится врезка в канализационную систему с низким напором воды, использование хомутов не обязательно. В этом случае вполне можно обойтись изолентой, прочно соединив ею трубу и фланец.

Врезка в трубу из металла

Инструкция по врезке в канализационную трубу

Если же предстоит произвести врезку в металлическую трубу, проще, конечно же, использовать уже готовый тройник чуть большего диаметра, отпилив от него часть без патрубка. Но иногда приходится самостоятельно подготавливать подходящий фланец:

  • Для этого используется труба с внутренним диаметром, совпадающим с внешним диаметром той трубы, к которой надо подсоединиться.
  • Трубу разрезают вдоль, сверлят в ней отверстие и приваривают патрубок.
  • Работа по свариванию такого фланца и трубы должна выполняться профессионалом. В случае невозможности проведения качественной сварки, можно использовать хомуты и герметик.

Врезку можно осуществить в любую систему – водопровод, отопление, канализацию. Главное перед тем, как пробить канализационную трубу для присоединения отвода, убедиться, что давление в ней жидкости отсутствует.

Технология врезки

Для решения возникшей проблемы существуют несколько вариантов
работы.

Врезка с использованием тройника

Как было отмечено ранее, этот вариант в 90 процентах случаев
используется в ситуации, когда тройник монтируется на трубу из металла. Всё
дело в том, что для укрепления места соединения двух деталей придётся
использовать сварку. А на первоначальном этапе работы необходимо распилить
трубу и обрезать кусочек, который по своим параметрам будет максимально точно
напоминать тройник, используемый для установки. Стоит учитывать, что тройник в
рассматриваемом способе врезки будет насаживаться в виде муфты на отрезок
трубы.

Когда работу необходимо провести с системой, изготовленной с использованием ПВХ труб. Следует одну трубу заменить несколькими короткими отрезками, между которыми будет помещен кусок трубы, оснащённый патрубком. Именно в эту деталь и будет подключаться дополнительное оборудование. Проблемой в таком монтаже выступает соединение с помощью раструбов, которые предназначаются для вставки трубы.

Врезка в ПВХ трубы

Проводиться врезка
в канализацию, при монтаже которой применялись трубы из пластика, может
и своими силами. Для работы, которая решит проблему, как врезаться в пластиковую канализационную трубу,
потребуется:

  • Провести подготовку кусочка трубы вместе с патрубком нужного диаметра.
  • Подготовить заготовку. Этот этап работы подразумевает оставление части детали и патрубка, отходящего от неё. Расстояние рассчитывается так, дабы место врезки в основную деталь стало надёжно перекрыто.
  • В трубе просверливается отверстие, с диаметром идентичным ширине патрубка.
  • На внутреннюю сторону фланца наносится герметик. Также промазывается и наружная сторона детали возле дырки.
  • Фланец накладывается на трубу и плотно притягивается по краям хомутами. Крепление следует стягивать постепенно до момента, пока из-под фланца не начнёт сочиться герметик. Излишки смазки следует убрать.

Если врезка
в канализационную трубу проводится в местах с небольшим напором
жидкости, тогда в использование хомутов нет необходимости. Здесь достаточно
соединить фланец с трубой обычной изолентой.

Врезка в металлическую трубу

Если необходима врезка в стояк канализации из металлических
деталей лучше всего воспользоваться готовым тройником, имеющим несколько
больший диаметр, нежели труба. От тройника необходимо предварительно отделить
часть без патрубка.

Однако нередки ситуации, когда подготовить фланец приходится
собственными силами. Для этого необходимо приобрести трубу, значение внутренней
окружности которой будет совпадать с значением внешнего параметра окружности
трубы присоединения. Далее деталь продольно разрезается, в ней просверливается
отверстие и приваривается патрубок. Чтобы полностью дать ответ на проблему, как врезаться в чугунную
канализационную трубу, остаётся лишь приварить подготовленный фланец к
трубе. Если сварочный аппарат под рукой отсутствует, тогда следует
воспользоваться любой герметичной смесью и хомутами.

Стоит помнить, что перед началом врезки необходимо
удостовериться в отсутствии давления жидкости в ней.

4 Важные советы профессионалов по вопросам врезки

Задумав осуществить столь ответственный процесс, обратите внимание на следующие советы специалистов в данной области:

  • для работы с поливинилхлоридными или полиэтиленовыми трубами потребуется напильник, которым будут удаляться заусенцы внутри труб, а также ножовка по дереву либо металлу (подойдет любое полотно);
  • при врезке в конструкцию из чугуна следует взять зубило для выбивания частей трубы или турбинку, снабженную камнем для обработки металлического материала (профессиональные сантехники отлично действуют зубилом, а вот любителям лучше пользоваться указанным агрегатом);
  • если «модернизированная» канализация подключается не сразу же после окончания операции врезки, необходимо приобрести и установить на тройник надежную пластиковую заглушку, которая убережет вас от малоприятных «ароматов» из канализационной сети;
  • тройник лучше брать из пластика, с изделием из чугуна проблем у вас будет намного больше, а вот форма тройника (косая либо прямая) не имеет особого значения.

Добавим напоследок, что нужно не полениться и обойти всех соседей сверху, попросив их не пользоваться канализацией в течение того времени, когда вы будете осуществлять врезку. В остальном же успех задуманной операции зависит исключительно от ваших способностей.

Как произвести врезку в канализацию?

Подключение труб к центральной канализации производится специалистами, но иногда возникает необходимость произвести врезку в стояк канализации дополнительной линии к внутренней сети дома. Например, при установке дополнительного элемента сантехники или посудомоечной машины. Эту работу в личном доме вполне можно осуществить самостоятельно.

Для врезки в трубу из металла используются тройники. Для этого вырезается кусок трубы на месте врезки, а затем на торцы стальных или чугунных труб надевается специальный фитинг – тройник.

Для выполнения работ требуется сварочный аппарат

Очень важно, чтобы сварной шов на деталях из стали был качественный, поэтому эта работа должна выполняться опытным сварщиком

Врезка в трубу из пластика

Как врезаться в канализационную пластиковую трубу? Сделать врезку в пластик намного проще, чем в трубу металлическую. В этом случае осуществляют врезку в трубу без сварки. Рассмотрим, как сделать эту работу:

  • Врезка в стояк для отвода сточных вод проводится с использованием отрезка трубы с патрубком. Диаметр патрубка должен совпадать с диаметром присоединяемой ветви.
  • Из отрезка подготовленной трубы вырезают патрубок, оставляя половину диаметра трубы у его торца. Это необходимо, чтобы надежно перекрыть место врезки.
  • В центральной трубе просверливается отверстие, совпадающее по размеру с диаметром патрубка.
  • Силиконовым герметиком смазывают всю внутреннюю поверхность врезаемой детали с патрубком, а также пространство вокруг отверстия, просверленного на центральной трубе. От края отверстия следует отступить около 1 см.

Подготовленная деталь с патрубком накладывается на трубу и притягивается при помощи хомутов. При этом хомут для врезки в канализацию нужно затянуть так, чтобы по краям детали немного выступил герметик.

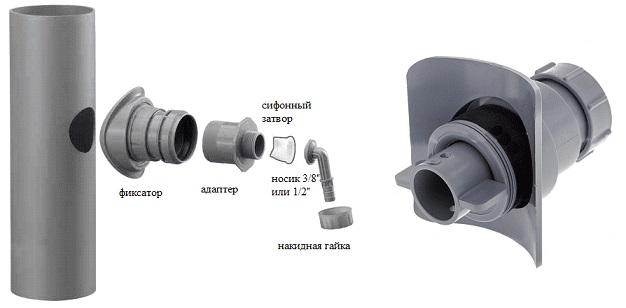

Врезка при помощи адаптера

Существуют специальные адаптеры, которые облегчают процесс врезки. Эта деталь подбирается в соответствии с диаметром трубы, к которой выполняется присоединение. Как правило, размер стояка 110 мм. Врежем адаптер, выполнив следующие действия:

  • При помощи коронки и дрели выполняют в трубе отверстие необходимого размера.
  • Если приобретен адаптер с болтами, то его нужно вставить, как хомут, совместив выполненное отверстие с выводным патрубком. После чего, затягивают болты.
  • Если приобретена врезка без болтов, то перед установкой адаптера производят обезжиривание поверхностей. Затем прикладывают врезку на место установки и затягивают гайку до упора.

Если есть возможность подключить свой дом к центральной канализации, то ею, безусловно, нужно воспользоваться. Однако владельцам домов следует знать, что незаконная врезка в канализацию, то есть, произведенная без оформления соответствующего разрешения, является административным нарушением.

Общие сведения

Специалисты считают, что автономная система оправдывает себя только в том случае, если суточный расход составляет не более пяти кубических метров. При более высоком расходе целесообразнее подключить свой дом к центральной канализации. В этой статье мы расскажем о плюсах и минусах подключения к центральной канализации, перечне документов, который необходимо собрать, как подготовить свой участок к работам, а также о том, как грамотно провести процедуру подключения.

К недостаткам подключения к центральной канализации относятся:

  • — сбор большого количества разрешительной документации по многочисленным организациям;
  • — продолжительное время ожидания согласования подключения;
  • — внесение ежемесячной оплаты за использование канализации.

Теперь поговорим о документах, которые владелец должен собрать для подключения, а также о том, где их получить. Для начала нужно обратиться к геодезистам, где для вас разработают план-схему подключения трубопровода. Далее необходимо получить технические условия присоединения к магистрали, которые можно получить в организациях, занимающихся обслуживанием канализационных сетей.

После этого вам следует обратиться в проектную организацию, которая разработает проект подключения к общему трубопроводу. Завершающими шагами будут согласование проекта Водоканалом и Управлением архитектуры. Параллельно определяется организация, которая будет проводить работы по подключению к канализации и заключается соответствующий договор с Водоканалом.

Кроме этого, вы должны знать – если прокладка трубопровода будет проводиться через земельный участок, по которому проходят другие сети, либо там находится дорога, то вам необходимо будет получить согласование от организаций, которые эксплуатируют данные сети. Если разрешающая документация будет отсутствовать, то владельцу земельного участка, который решил провести подключение, будет грозить штраф, а также он будет обязан провести работы по демонтажу канализационной ветки за счет личных средств.

После того, как вами будут получены все согласования и разрешающие документы, необходимо будет провести работы по подготовке своего земельного участка к подключению.

Подготовив участок для врезки, можно начинать проводить работы по подключению к основной канализационной магистрали. Подключение к центральной канализации бывает двух видов: смешанное и раздельное.

Смешанный подход используется для трубопровода смешанного вида, он подразумевает врезку общего водоотвода для всех типов стоковых вод. Такой способ хорош тем, что он не требует значительных денежных затрат, а также на выполнение работ потребуется меньше времени. Также при смешанном подключении нет необходимости обслуживать вторую систему частного земельного участка.

Раздельное подключение проводится, если необходимо отдельно подключать ливневую и бытовую канализации. В этом случае недостатком будет то, что придется врезать две трубы, что повлечет за собой двойную оплату.

Инструменты, необходимые для проведения работ

Врезка в пластиковую трубу канализации проводится при помощи дополнительного инструмента. Для тех, кто планирует проведение работ самостоятельно, потребуется иметь:

  1. Электрическую дрель или шуруповерт. Для просверливания отверстия в пластиковой трубе.
  2. Набор коронок по пластику или дереву.
  3. Болгарку с твердосплавным диском.
  4. Канцелярский нож, для чистки кромок.
  5. Пистолет для герметика.
  6. Ножовку, лобзик или другой аналогичный инструмент, при помощи которого можно разрезать пластиковую трубу.
  7. Сварочный аппарат (при работе с металлическими трубами).
  8. Газовый резак (при работе с чугунными трубами).

Ну и конечно потребуется молоток, рулетка, карандаш и прочий мелкий инструмент, который должен иметь каждый уважающий себя хозяин.

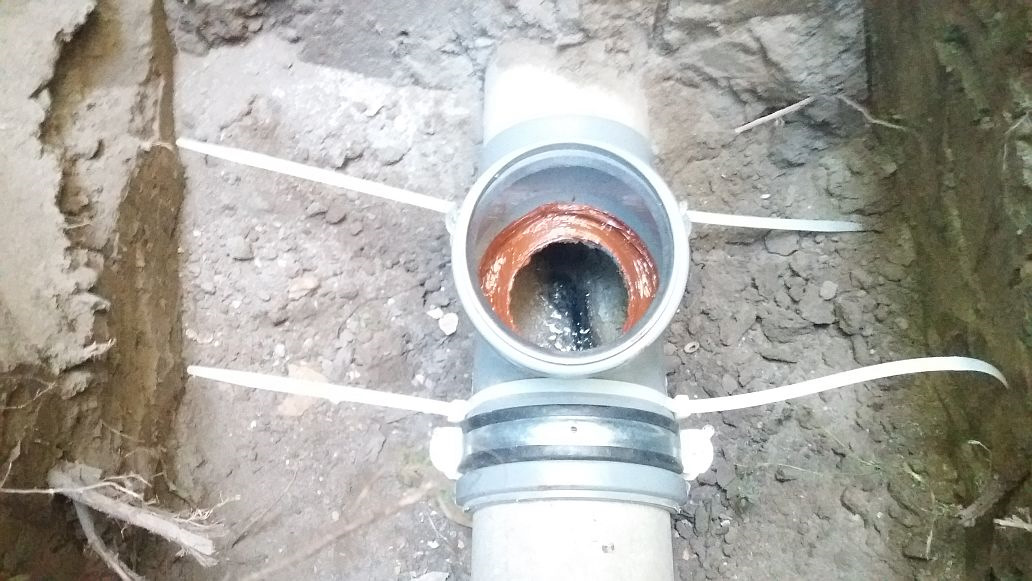

Врезка с применением тройника

В этом случае необходимо будет сначала распилить трубу, чтобы отрезать от нее фрагмент, равный размеру тройника. На место отрезка встанет тройник, который будет служить соединительной муфтой. После вставки муфты места соединения необходимо будет качественно заварить.

Но можно использовать более простой способ – присоединить тройник без сварки. Разрезать трубу,

нарезать метчиком резьбу и прикрутить фитинг с необходимым числом отводов. Такой способ является более предпочтительным.

Чтобы врезаться в пластиковую канализационную систему, между подготовленными к врезке коммуникациями, вставляют часть трубы с патрубком, которая и послужит для подсоединения дополнительного оборудования.

Как правило, пластиковые изделия стыкуются посредством раструбов, в которых предусмотрен резиновый уплотнитель. В этот раструб вставляется труба с патрубком. Поэтому, при врезке в пластиковую канализацию потребуется замена целой трубы на две конструкции поменьше, чтобы между ними вставить отрезок с тройником. Такой вариант сложен и приемлем лишь при плановой замене канализационных коммуникаций.

Другие способы врезки в канализационную систему

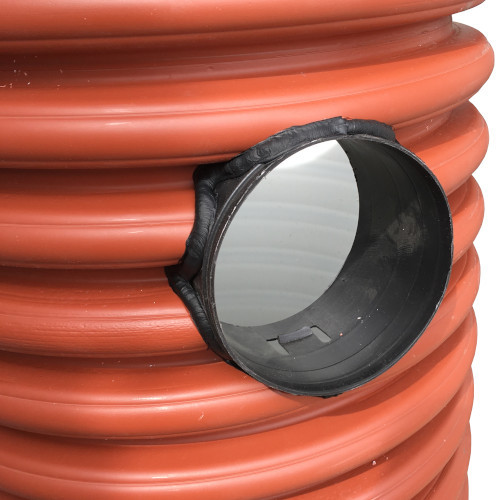

Врезка в канализационную трубу из пластика может производиться без удаления ее фрагмента. В этом случае нужно приготовить кусок трубы с патрубком необходимого диаметра и размера. Затем в системе, к которой нужно врезаться, просверлить отверстие диаметром, совпадающим с диаметром патрубка. Вокруг отверстия трубы, а также внутреннюю поверхность присоединяемого фланца смазать герметиком. Приложить фланец к трубе, хорошо закрепить его, используя хомуты.

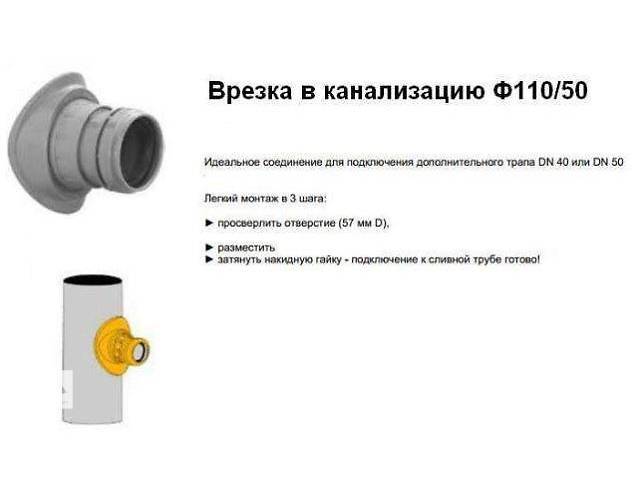

Врезка в горизонтальную систему 110/50

Данный тип врезки можно изготовить несколькими способами. В зависимости от ситуации можно использовать любой из ниже описанных вариантов, т.к. они все проверены на практике и гарантировано рабочие.

При помощи заводской врезки

Подключить слив диаметром 50 мм в трубу 110 мм удобно при помощи 110/50. Для этого, согласно инструкции производителя, в месте подключения потребуется просверлить отверстие диаметром 57 мм. Изготовить отверстие можно при помощи дрели и корончатого сверла. Далее «врезка» устанавливается в посадочное отверстие и затягивается при помощи ключа, поставляемого в комплекте с фитингом.

При помощи двойника

Второй вариант, при котором можно обойтись без специального врезного фитинга, это использовать обычный двойник 110/50 под 90 градусов, который предварительно разрезать вдоль.


Правильный разрез фитинга

Необходимо подготовить отверстие в основном сливе, куда планируется подключать дополнительную трубу. Диаметр отверстия должен быть не менее 50 мм и не более 60. Форма отверстия не должна быть идеально круглой, поэтому при таком способе, для его изготовления можно использовать болгарку. Отрезанная часть фитинга устанавливается на основную трубу внахлест и закрепляется при помощи обычных сантехнических хомутов. В качестве изолятора можно использовать сырую резину или герметик. Данный метод удобен тем, что не требует полного разрезания основной трубы.

При помощи разветвителя и соединительного фитинга

В том случае, когда необходимо врезать в основной слив равную по диаметру трубу, два предыдущих способа не подходят. Требуется устанавливать разветвитель.


Разветвитель с компенсационным патрубком

Данный метод врезки в пластиковую трубу позволяет смонтировать разветвитель в частично находящийся под землей трубопровод. Диаметр подключаемых выходов разветвителя должен быть равен диаметру основной трубы, это требование должно выполняться и для соединительного фитинга.

Все что нужно сделать, это вырезать из основной трубы отрезок суммарно равный длине разветвители и половине длины соединительного фитинга. Далее зачистить кромки, смазать мыльным раствором и установить фитинги. В первую очередь устанавливается соединительный элемент и сдвигается таким образом, чтобы была возможность установить разветвитель. Затем на основную трубу надевается разветвитель и установленный ранее фитинг сдвигается обратно, соединяя все в единую герметичную систему.

Вставка в пластиковый участок и фиксация с помощью клея

Инструкция по подключению в ПВХ:

  1. Определите центр отверстия с помощью переходника, который вы будете использовать. Отметим, что часто делают вставки меньшим диаметром, чем классический размер канализации 110 мм. Для стиральных машин, ванны, умывальника вполне хватает 50 мм.
  2. С помощью специальной насадки диаметром 50 мм выполните отверстие дрелью.
  3. Сделайте подчистку отверстия с помощью ножа для бумаги или другого острого предмета.
  4. Обязательно после этого тщательно удалите пыль и грязь.
  5. Обезжирьте поверхность с помощью клея-герметика.
  6. Отметьте контуры накладки на основании с помощью карандаша.
  7. Нанесите специальный клей герметик на внешнюю поверхность в два прохода.
  8. Нанесите также клей-герметик на деталь, по контуру с внутренней стороны.
  9. Соедините трубопровод и деталь между собой.
  10. Зафиксируйте на время малярным скотчем.
  11. Нанесите клей на внутреннюю поверхность вывода в приклеенной детали, хорошо промажьте слоем 2-3 мм.
  12. Вставьте колено-переходник, к которому будет крепиться вывод.
  13. Удалите излишки клея.
  14. После высыхания клея снимите скотч и закончите монтаж вывода в канализацию от устройства.

Типы соединений труб из пластика

Чем грозит незаконная врезка

Штраф за незаконную врезку в канализацию выписывают, если нет договора с водоканалом на прием сточных вод. Согласно статьи 7.20 федерального закона 14.07.2008 N 118-ФЗ, штраф за незаконное подключение к централизованным системам водоотведения (без заключения договора) составляет 1000-1500 рублей. Так же выписывают штраф, если изменение конфигурации канализации влияет на состояние несущих стен многоквартирных домов.

Если вы заключили договор о приеме сточных вод, вам не имеют права запретить изменение конфигурации канализации в пределах квартиры или частного дома. После заключения договора с водоканалом вы имеете право подключить стиральную машинку, установить соединительную или дополнительную трубу внутренней канализации, сделать иные действия, не затрагивающие несущих стен многоквартирного дома. Для них не нужны никакие разрешения. Такие действия законны, при любых попытках навязать штраф, обращайтесь в прокуратуру.

Из статьи вы узнали, как сделать врезку в действующую канализацию (чугунные, пластиковые и иные трубы), как изменить архитектуру канализации, какие действия законны и в каких случаях вам выпишут штраф за незаконную врезку в канализацию. Эти знания помогут вам правильно провести врезку, избежать штрафов и конфликтов с соседями.

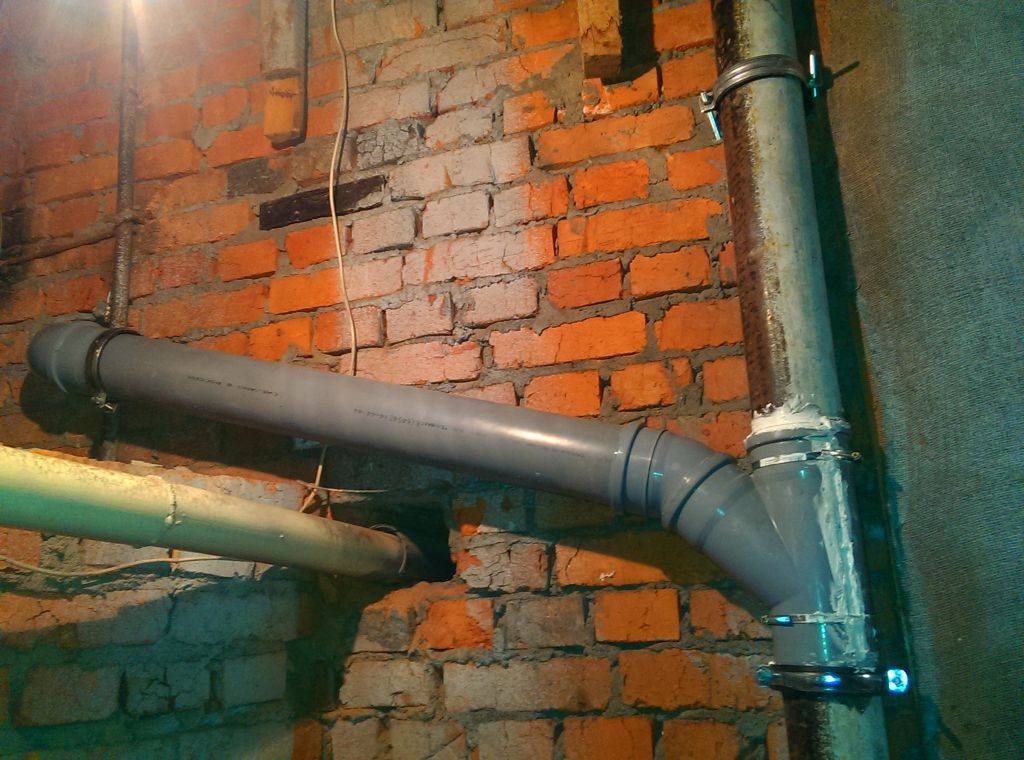

Соединение пластиковых и чугунных труб

Монтаж только одного типа материалов проходит тогда, когда устанавливается полностью новая система. Но иногда необходимо заменить лишь участок канализационных труб, например, старые чугунные на более современные пластиковые.

Специалисты рекомендуют всегда менять систему полностью, но это не всегда возможно. К примеру, если вы живете в квартире и общая система сделана из чугуна. Тогда необходимо изучать инструкцию, как соединить пластиковые и чугунные трубы. Здесь может быть использовано несколько отличных друг от друга методик.

Соединение пластиковых и чугунных труб при помощи уплотнителя

Такой способ самый простой из всех перечисленных, но в то же время он считается и одним из самых прочных. Для него необходимо приобрести пластиковые трубы, которые будут несколько меньшего диаметра, чем чугунные, и уплотнительное кольцо, толщиной равной разнице в диаметре.

Установка проходит всего в несколько этапов. Для соединения пластиковой и чугунной трубы достаточно надеть уплотнительное кольцо на первую и вставить внутрь второй. Уже на этом установку можно заканчивать, но некоторые прибегают к дополнительным мерам гидроизоляции посредством силиконового средства или ленты.

Сюда же можно отнести и соединение пластиковой и чугунной трубы при помощи цементной смеси, так же как и при монтаже труб, который был описан выше.

Соединение пластиковых и чугунных труб при помощи герметика

Иногда достаточно закрепить элемент при помощи силиконового герметика. Для этого подбираются трубы, диаметр которых примерно равен.

Пластиковая труба обрабатывается наждачной бумагой и покрывается герметиком. Через несколько минут она вставляется внутрь чугунной и придерживается 2–3 минуты.

Недостаток такого крепления заключается в том, что перед тем, как проверять работу системы, вы должны выждать примерно несколько часов для того, чтобы средство полностью высохло.

Соединение пластиковых и чугунных труб при помощи фитингов

Фитинги – это дополнительные элементы канализации, которые используют в том случае, если обычная установка труб затруднена. При помощи них можно создать изгиб, разветвление, соединить трубы разного диаметра и разных материалов.

В нашем случае такое крепление особенно пригодится, если чугунная труба снабжена резьбой. Здесь нужно подобрать фитинг, который тоже обладает этим элементом. Если применять любые другие способы соединения, резьба может стать причиной течи.

Для соединения фитинга и чугунной трубы необходимо обмотать резьбу первого элемента ленточным уплотнителем, а потом просто вкрутить его внутрь чугунного элемента.

Дальнейшая установка проводится по тому же принципу, что и соединение пластиковых труб между собой. Край новой пластиковой трубы подготавливается и промазывается герметиком, после чего вставляется внутрь фитинга.

Врезка в вертикальный стояк

В процессе врезки выполняют такие действия:

  1. Удаляют фиксаторы, прикрепляющие стояк к стене. Трубу придется смещать в сторону.
  2. Вырезают часть стояка, используя ножовку или болгарку. Торцы зачищают шлифовальной машиной или напильником. Верхнюю часть вставляют в ведро, что помогает избежать аварийных ситуаций.
  3. Края отрезков стояка обрабатывают силиконовой смазкой. Нижний раструб снабжают переходником, используемым для подключения тройника. Если последний был установлен ранее, новую деталь вводят в уже имеющееся гнездо. Вторая муфта в таком случае не потребуется.
  4. Верхний отвод тройника вводят в компенсатор. Последний перемещают вверх до плотной фиксации.
  5. В переходник вставляют тройник, предварительно смазывая его отводы герметиком. Компенсационную муфту смещают вниз, обеспечивая жесткую фиксацию.
  6. Стояку придают устойчивое положение, закрепляя хомутами.

После установки тройника участок стояка проверяют на наличие течи.

Как можно врезаться в канализационную трубу 110 мм, доступные способы

Общеизвестно, что любые сантехнические работы относятся к разряду наиболее высокооплачиваемых, хотя многие из них можно провести самостоятельно, сэкономив при этом немалые средства. К операциям, которые несложно сделать своими руками без использования специального инструмента, относится врезка в канализационную трубу 110 мм.

Существует несколько способов подключения к канализации, методика различна для трубопровода из металла и пластика. Решая, как врезаться в канализационную трубу, также необходимо изучить технологию подключения к вертикальным и горизонтальным линиям.

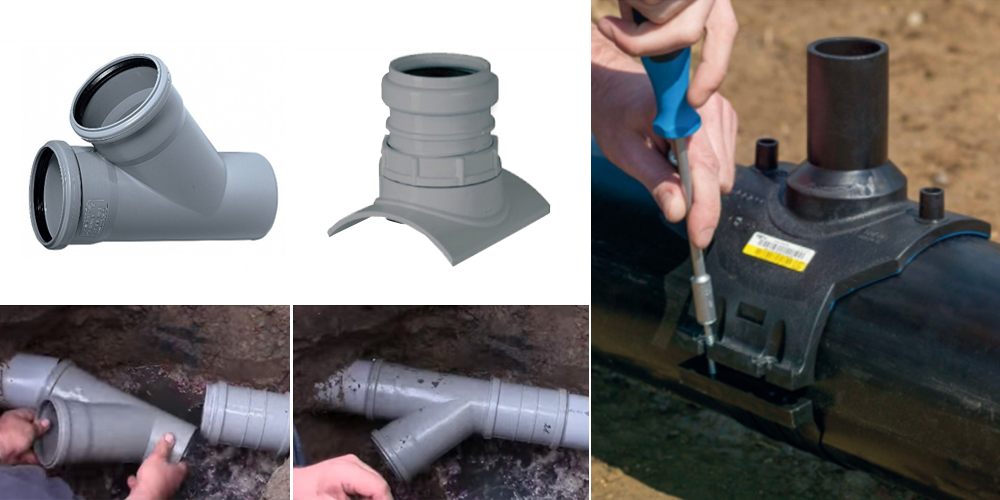

Рис. 1 Виды фитингов для соединения частей труб

Основные моменты врезки в вертикальный стояк

Ранее описанные способы подключения в пластиковый трубопровод можно использовать и для вертикальных стояков

Важно понимать, что если трубы слива можно немного раздвинуть, то для врезки разветвителя, не требуется дополнительно устанавливать соединительный фитинг. В жестких трубопроводах соединительный элемент обязателен

При проведении работы по врезке в вертикальный стояк, необходимо заранее предупредить соседей о проводимом ремонте и попросить по возможности не использовать канализацию. Для страховки после разрезания стояка на его верхнюю часть лучше закрепить ведро, в которые будут сливаться фекалии, в противном случае они могут пролиться на вас.
