Врезка замка в межкомнатную дверь: как врезать своими руками аккуратно и надежно

Берём на карандаш: разметка

Как показала практика, самое главное – правильная разметка. Чуть промахнёшься карандашом, значит, промахнёшься и дрелью. А промахнёшься дрелью – пиши пропало.

Начало разметки – расположение ручки на полотне.

Оптимальная высота от пола – от 90 до 100 см. Но подберите так, чтобы она соответствовала вашему ростуЧтобы разметка была ровной, используйте не только рулетку, но и уголок. Он позволит провести ровные линии

Я приложила замочек к полотну на нужной высоте и сквозь отверстия поставила отметкиВот самая главная отметка на полотне: место расположения ручки, которая пройдёт сквозь дверь и замокТочно такую отметку я поставила и с противоположной стороны полотна

Первая отметка сделана, пришло время нарушить целостность двери! А для этой задачи мне потребуется электродрель.

Пошаговая инструкция по врезке замка

Правильно врезать замок в межкомнатную дверь поможет инструкция. Она учитывает тип замка, в связи с чем имеет два раздела по установке корпуса (круглого и плоского) и ответной планки.

Врезка круглого замка

Проще всего выполнить работы с помощью современного оборудования — достаточно примерно 20 мин. Фреза подготовит все отверстия аккуратно и точно.

Врезка замка профессионалами.

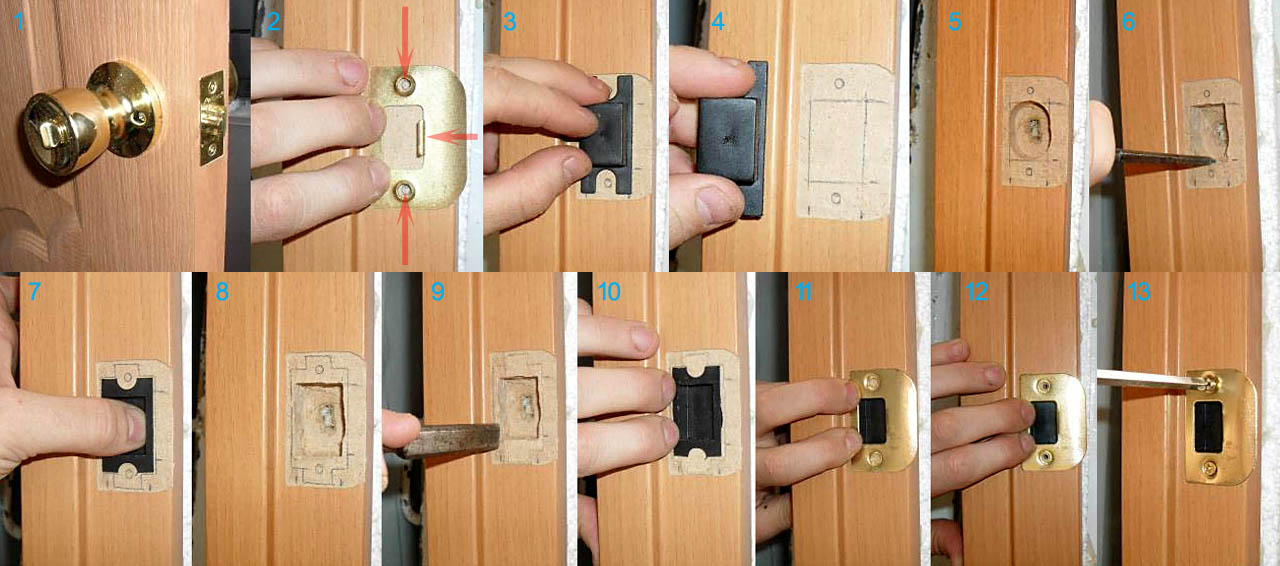

Вручную выполнить работы чуть сложнее. Пошаговый алгоритм монтажа состоит из следующих операций:

на шуруповерт или дрель крепится сверло с коронкой диаметром 50 мм;
выставив сверло точно по центру отверстия под ручку, дверь высверливается до выхода буравчика с обратной стороны. Продолжать нежелательно — коронкой можно повредить декоративное покрытие дверного полотна. Завершить лучше с обратной стороны;
на коронке меняется нож под диаметр 23 мм;
с торца дверей высверливается отверстие под защелку. Оно должно быть точно посередине отверстия под ручку. Работу можно выполнить и буравом-пером — диаметра хватает;
вплотную к торцу вставляется защелка;
карандашом отмечается контур накладки защелки, а также места вкручивания фиксирующих саморезов;

Отмечается контур защелки и места под саморезы.

защелка вынимается;
шуруповертом со сверлом диаметром 1 мм высверливаются отверстия под саморезы;
в торце стамеской и молотком вырубается углубление в 3 мм под планку защелки. По ширине и длине лучше укоротить и заузить, что позволит более точно подогнать выемку под вставку. Если концы накладки овальные, на помощь придет перьевое сверло.

Стамеска в помощь.

Осталось установить ручки и защелку.

Врезка плоского замка

А сейчас рассмотрим, как врезать замок в межкомнатную дверь, если корпус механизма плоский. Работы выполняются в следующей последовательности:

на перьевом сверле диаметром, равным толщине корпуса запорного устройства отмечается глубина сверления — равна длине корпуса;

Определяется глубина сверления.

сверло вставляется в дрель. Можно использовать также и простое сверло нужного диаметра;
ориентируясь на отметки низа и верха запора, высверливается 7-8 или 9-10 отверстий одно около другого (количество отверстий зависит от размера запорного механизма), чтобы образовалось сплошное углубление. Такую же работу можно выполнить с помощью долота, стамески и молотка. Это долго и трудоемко, но наши деды так и работали;

Схема высверливания выемки под корпус замка.

стамеской края подравниваются;

Стамеской края подравниваются.

в дрель вставляется более крупное сверло и им края выемки шлифуются. Сильно нажимать не нужно. Можно повредить полотно;

Шлифовка выемки дрелью.

перьевым сверлом разного диаметра высверливаются отверстия под ручки, личинку со штифтами (под штифты можно сверлить тем же сверлом, что и под личинку — декоративная накладка скроет;
стамеской выдалбливается углубление под планку. Технология такая же, как и у круглого замка.

Стамеской выдалбливается углубление под планку.

Замок собирается.

Ставится планка защелки.

Учитывая большое разнообразие замков, их сборку редакция сайта StroyGuru решила рассмотреть в отдельном материале.

Установка монтажной планки

Завершающий этап врезки замка — установка на коробке двери ответной планки. Поэтапный ход работ состоит из следующих операций:

дверь закрывается. На проеме делаются отметки собачки. Таким образом определяется расположение ответной планки по высоте;

Находится расположение ответной планки по высоте.

находится глубина посадки ответки. Для этого с наружной стороны двери измеряется расстояние от поверхности дверного полотна до планки защелки, после чего это же расстояние откладывается от дверного проема до края ответной планки;

Определяется положение планки по глубине.

ответная планка накладывается на косяк;
карандашом отмечаются габариты планки, отверстия под саморезы и выемку для язычка;

Карандашом отмечаются места саморезов и углубления под собачку.

если щель между дверным полотном и косяком больше толщины ответной планки, она не утапливается в коробку. Если меньше — стамеской выдалбливается углубление на 3 мм;
под саморезы сверлом 1 мм высверливаются отверстия;
под собачку стамеской выдалбливается выемка. Ее можно сделать и перьевым сверлом;

Высверливаются отверстия под саморезы и язычок.

саморезами планка прикручивается к косяку.

Ответная планка прикручивается саморезами.

В заключение, врезка запорного механизма в межкомнатную дверь требует от слесаря внимательности и аккуратности. Технология же простая. Все работы может сделать сам хозяин квартиры.

Совет специалиста

Замок сломался или плохо работает? Поменяйте его уже сегодня – наши мастера поставят вам в течение 60 минут с момента оформления заявки. Не ждите, пока вы окажитесь у запертой двери.

Потеряли ключи от замка входной двери? А возможно – их незаметно украли? Даже если есть дубликаты, рекомендуем в целях безопасности сменить кодировку или личинку. Не завтра и не в понедельник – прямо сейчас. Срочный выезд мастера по Балашихе возможен днём, и ночью.

Купили квартиру в новостройке или сдавали жильё в аренду? Не рискуйте – поменяйте замок. Услуги нашей компании доступны, а подходящие личинки мы предлагаем с напрямую от производителя. Ваша безопасность – в ваших руках! А мы поможем.

Оказались в форс-мажорной ситуации? Не знаете, какой механизм установить в дверь? Позвоните нашим консультантам – мы расскажем, подскажем, поможем, решим любую проблему в течение двадцати минут. Поможем подобрать новый с учётом бюджета. Не навязываем услуг – работаем по фиксированному прейскуранту.

Источники

https://proffstroygroup.ru/dekor/vrezka-zamka-v-mezhkomnatnuyu-dver-svoimi-rukami.html
https://stroy-podskazka.ru/dveri/zamki/mezhkomnatnye/osobennosti-vybora/
https://portaprima.ru/for_customers/articles/ustanovka/kak-vrezat-zamok-v-mezhkomnatnuyu-dver-instruktsii-i-tonkosti/
https://furni-info.ru/zamki-dlya-mezhkomnatnyh-dverej.html
https://DomZastroika.ru/dveri/mezhkomnatnye/ustanovka-zamka.html
https://ODveryah.ru/furnitura/mezhkomnatnye-dveri-s-zamkami
https://rukozhopim.ru/dveri/kak-vrezat-zamok-v-mezhkomnatnuyu-dver/
https://ODveryah.ru/furnitura/kak-vrezat-zamok-v-mezhkomnatnuyu-dver
https://balashiha.ruzamok.ru/vrezka-zamka-v-mezhkomnatnuyu-dver
https://balashiha.service-zamkov.ru/ustanovka-zamkov-v-mezhkomnatnye-dveri
https://balashiha.yazamok.ru/uslugi/z/zamena-zamkov/

Подводные камни

Для непрофессионала работать «пером» или «коронкой» может быть сложно, непривычно. Но они нужны, чтобы отверстия получились относительно ровными и было меньше брака. Проще и быстрее работать сверлом в виде короны, от нее меньше стружек разлетается в стороны. «Пером» работать дольше, стружек больше и их приходится периодически выковыривать из отверстия, но сам процесс сверления контролировать намного проще.

Для всех, кто начнет врезать замок в деревянную дверь своими руками, проявится неприятный момент. Стандартная «коронка» продается на 2,5 см, а отверстие нужно сделать инструментом на 2,2-2,3 см. При широком торце эти 2 мм можно успешно скрыть декоративной накладкой или шпатлевкой. Но если ширина двери сама по себе узкая, эти «лишние» миллиметры могут существенно истончить полотно и станут критичными для ее крепости. Ее можно будет выбить ударом ноги.

Как врезать замки в межкомнатные двери

Установка замка в межкомнатную дверь происходит следующим образом:

Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
Отмечаем параметры опорной пластины и выбираем ровную площадку.
Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.

Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.

Механизм с ручкой

Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.

Ход работы по врезанию замка с ручкой следующий:

С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
Закрепляют саморезами механизм защелки.
Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
Вставляют декоративную планку, закрепляют на стержне.
Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.

При монтаже необходимо убедиться, что язычок защелки остается утопленным в ее тело.

Сложные

Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:

Подготовьте необходимые составляющие части механизма.
В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
В процессе установки замка межкомнатная дверь должна быть закрытой.
По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
Снимите стикер.
Отсоедините защитную крышку от электромагнитного запора.
Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
Саморезами зафиксируйте планку.
Присоедините питающий провод через технологическое отверстие.
Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
Установите защитную крышку.
Фиксирующие шпонки необходимо вставить в ответную планку.
Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.

При работе придерживайтесь всех этапов врезки замка и руководства к установке.

https://youtube.com/watch?v=CPZAOlJomtg

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.
Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
По меткам при помощи треугольника проводим горизонтальные прямые.
Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.
