Выбор и расчет вводного кабеля
Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.
Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.
Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.
Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:
Расчет тока теплового расцепителя
Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца “одного двухжильного”, равное или ближайшее большее.
Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 0,5 | 11 | – | – | – | – | – |
| 0.75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | Четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
Арматура для крепления СИП-провода
Арматура для СИП обеспечивает правильный и качественный процесс передачи электричества по воздуху. Конструкции должны выполняться из влагостойких материалов, подходить под напряжение однофазной или трехфазной сети. Замена изделий допускается 1 раз в 20 лет.
Перечень необходимых материалов
Анкерные кронштейны
В электротехнической практике применяются следующие виды арматуры:
- Анкерные кронштейны – по 1 на дом и опору ЛЭП. Алюминиевые приспособления не подвергаются коррозии, колебанию температур. Фиксируются бандажными лентами из нержавеющей стали.
- ответвительные зажимы – 4 (220 В) или 8 (380 В) штук. Создают контакт при соединении кабелей сечением 6-150 мм2 с проводниками сечением 1,5-6 мм2.
- Анкерные зажимы – 2 шт. Элементы обеспечивают фиксацию проводов с изоляцией на ответвлениях до 1000 В. Внутренние клинья из термопластика исключают повреждения изоляционного слоя;
- промежуточные зажимы. С их помощью можно подключить СИП-4 к промежуточной или угловой опоре. Материал имеет корпус, стойкий к ультрафиолету.
- Крюки. Применяются, чтобы провести проводник по воздуху на деревянной, металлической опоре или поверхности стены.
Также понадобятся гильза, гофрированный рукав из металла для подвода кабелей через стену здания.
Выбор кабеля для ввода в дом
Сравнение СИП-1 и СИП-2
Оптимальным материалом для домашней электросети будет СИП-кабель, который допускается использовать для организации линий с напряжением до 35 кВт. Провод состоит из 3-х фазных жил, обвитых нулевым, имеет качественное изоляционное покрытие из полиэтилена. Нулевой проводник из алюминия находится по центру скрутки.
Если СИП-кабель нужен для проводки от столба к дому по воздуху, стоит обратить внимание на изоляционный слой:
- термопластичный полиэтилен изоляции СИП-1, СИП-1А, СИП-4 и СИПн-4 выдерживает температуру до +70 градусов;
- сшитый полиэтилен материалов СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ выдерживает температурную нагрузку до 90 градусов, обеспечивает защиту от перегрузок и коротких замыканий.
Хороший кабель для прокладки в грунте имеет изоляционную поверхность из спрессованной бумаги с пропиткой, полиэтилена, ПВХ. Жилы ВБбШв или ПвБШв усилены ленточной изоляции. Для участков с рисками повреждения применяется ПаКШп с проволочной сеткой.
Подключение от столба
Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.
Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.
Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.
Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.
Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.
Совет! Если используется обычный СИП, а не огнестойкий, рекомендуется выбрать медный кабель марки ВВГнг.
Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.
Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.
Совет! Если СИП планируется проложить по стене, понадобятся зажимы (SA50, SFW50), поскольку минимально разрешенное расстояние от кабеля до стены — 6 сантиметров.
Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.
Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.
От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.
Совет! Перед вводом в дом рекомендуется согнуть кабель книзу — это позволит избежать проникновения воды через защитную трубу. Причем сделать это желательно вне зависимости от наличия уплотнителя, так как он все равно с течением времени рассохнется и потеряет свою функциональность. Такая простая мера позволит снизить риск короткого замыкания в будущем.
Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.
Кто бы ни выполнял электромонтажные работы по вводу СИП кабеля в здание, процесс должен быть согласован с энергопоставляющей организацией.
В каждой местности могут быть отличающиеся от других технические требования (место установки счетчика, цельный отрезок СИП или возможность соединения через кабель и т. п.).
Если подводка выполнена технически грамотно, вводный кабель будет безопасен и прослужит в течение многих лет.
Современная дача — полноценный дом, в котором хозяева создают комфорт, оборудуют ее различными бытовыми приборами. А работы на земельном участке максимально механизируют, приобретая электрогазонокосилки, насосы, обеспечивающие полив, культиваторы и многое другое оборудование. Большинство этих механизмов и многочисленных приспособлений работают, питаясь от электросети. Поэтому энергоснабжение становится наиважнейшей составляющей всей инженерии дома и требует грамотного устройства проводки непосредственно в жилом строении, подключения к воздушной линии электропередач от столба и при необходимости установки дополнительной опоры.
Правильная укладка кабеля
Сам кабель укладывается в траншею “змейкой”.
В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.
Только не переборщите с изгибами.Ошибка №7А вот делать запас в виде колец не допускается.
Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.Ошибка №8До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.
Сверху уложенного кабеля опять засыпается небольшой слой песка.
Ввод электричества в деревянный дом
Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:
- Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
- Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
- Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.
Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.
Работы осуществляются в такой последовательности:
Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров.
Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель
Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».
Как проложить кабель в земле видео смотрите ниже:
Материал
Перед монтажом необходимо приобрести весь материал, а именно:
- СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
- Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
- Скрепа SOT36 – 2шт (фиксация ленты)
- Бандажный крюк SOT39 или SOT29 – 1шт
- Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
- Анкерный зажим SO80 или SO158 – 2шт
- Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)
Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.
Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.
СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.
Важно сделать одно замечание
зажим для подключения к голым проводам

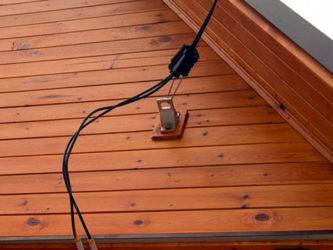

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.
Источник — Кабель.РФ
Виды электропроводки в деревянном доме
После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:
Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.
Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.
Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.
Особенности закрытой проводки в деревянном доме
Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.
При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках
Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:
- для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
- при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
- если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
- при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.
При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.
Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег
Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.
Правила установки электропроводки кабель-каналах
При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.
Как можно устанавливать открытую проводку на изоляторах или кабель-каналах
Выбор арматуры
Первым делом нужно определиться с материалом. Как говорилось выше, одного кабеля здесь уже недостаточно.
Придется закупить кучу арматуры, каждая из которых имеет свое обозначение. Даже сами электрики зачастую путаются в номенклатуре.
Воздушный ввод состоит из трех основных узлов:
“узел” подключения на опоре
СИП
“узел” подключения на фасаде дома

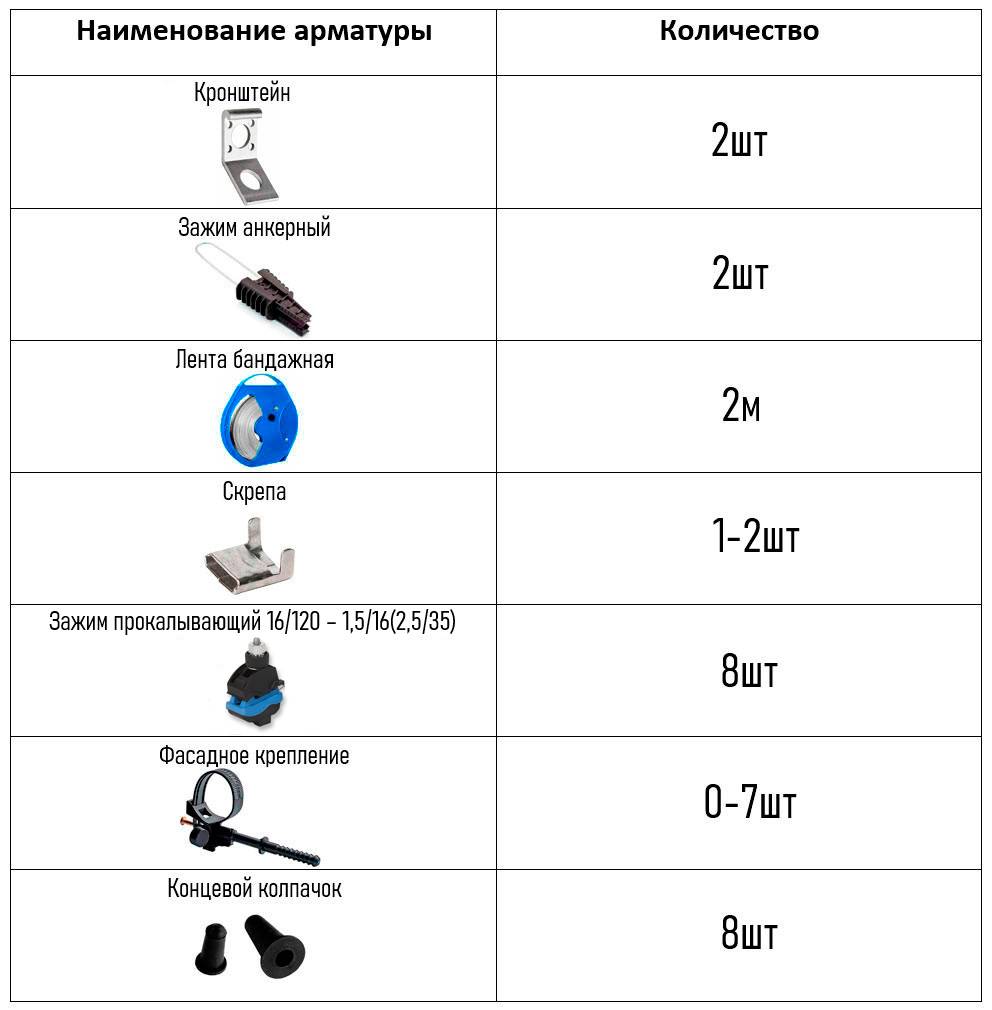

Сводная таблица арматуры для закупа при подключении трехфазного ввода СИП на 380В выглядит следующим образом:
Ошибка №1

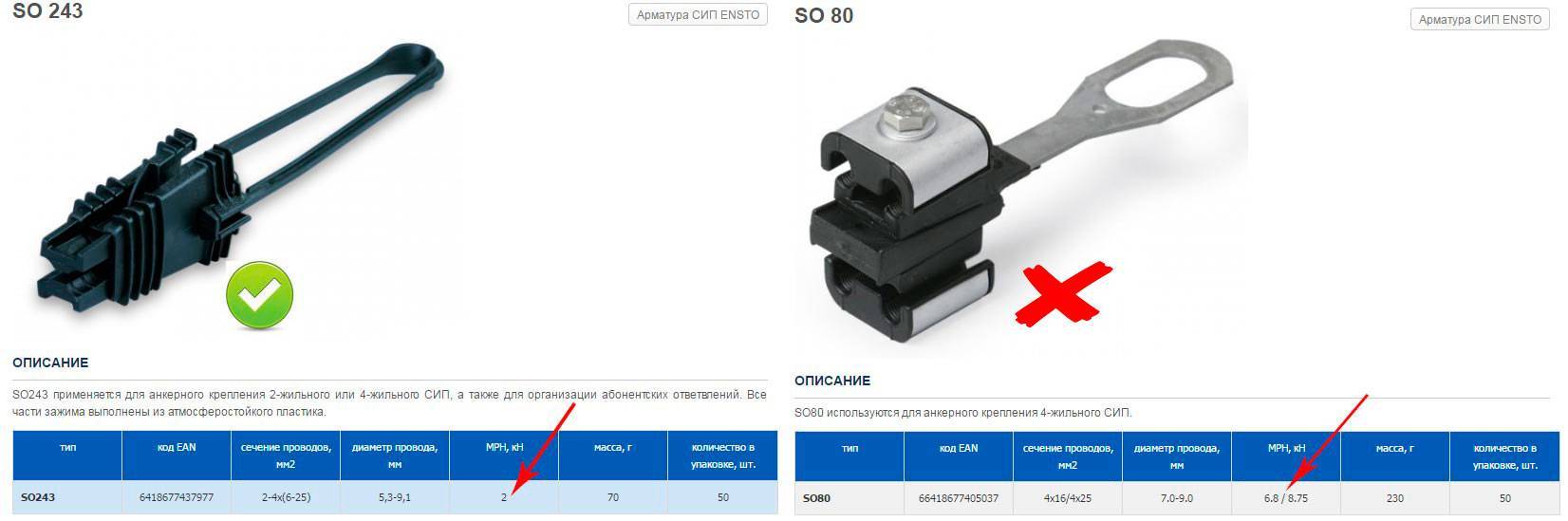

Покупайте арматуру, рассчитанную именно на абонентское ответвление, а не на магистральную ВЛИ.
В техусловиях на подключение обычно прописывают универсальные зажимы, кронштейны и ленту. Ими можно делать как отпайки, так и монтировать основную ВЛИ. Вам этого не нужно.
Если ввод однофазный (220V), а не трехфазный, то для него потребуется другой анкер под два провода и всего 4шт ответвительных прокалывающих зажима.

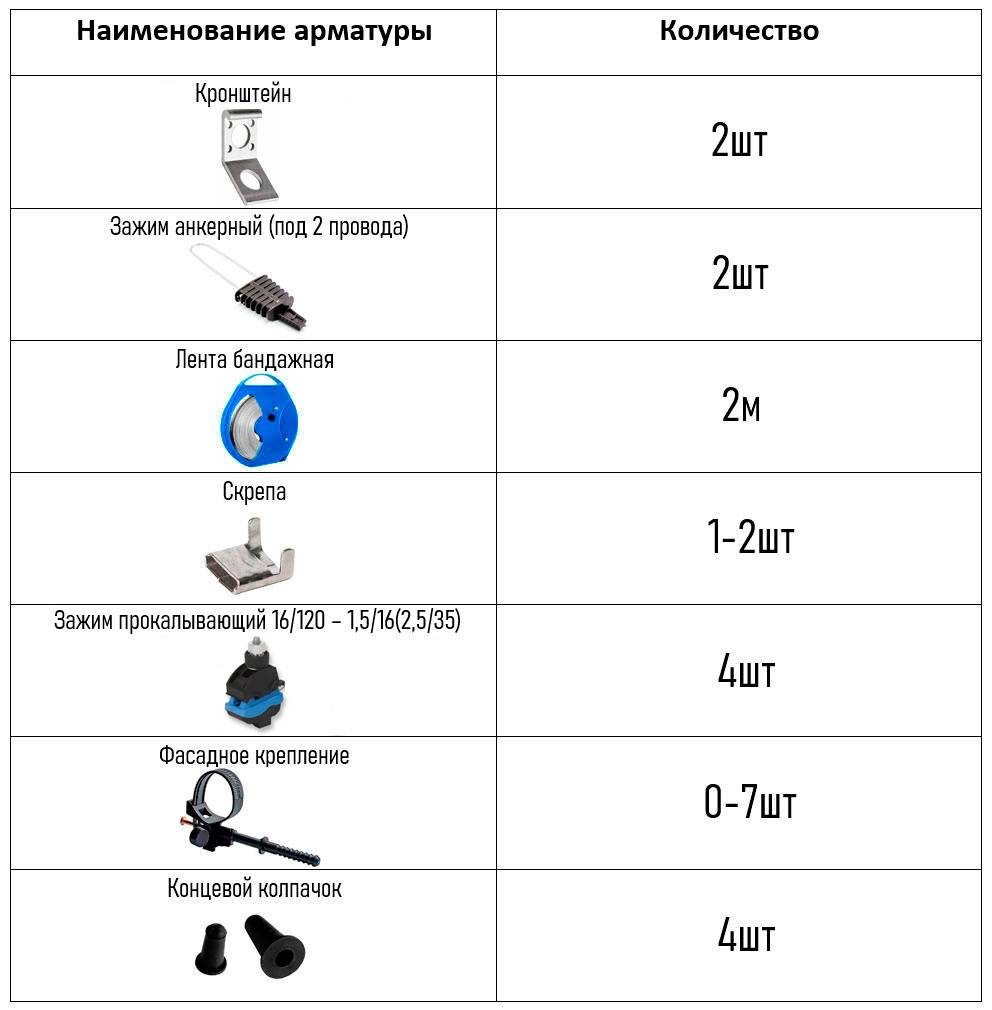

Что нужно купить при однофазном вводе СИП:
Детальная маркировка по каждой позиции с разбивкой по производителям будет приведена чуть ниже в отдельных табличках.
Воздушный способ
Анкерный кронштейн применяется при подключении провода к воздушной опоре и строению. Важно: По нормам безопасности кронштейны к дому крепятся на уровне не ниже 2,75 м от поверхности земли. Далее следует введение проводки в домовладение. СИП отличны для наружного проведения, а вот для внутренних они не подходят

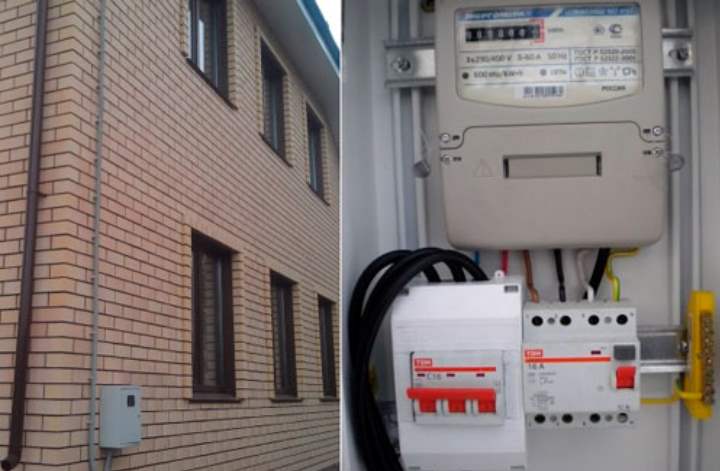

Именно поэтому специалистами рекомендуется делать щиток снаружи и подключать их к иному кабелю.
Также наличие электрощита снаружи будет предохранять от скачков напряжения. Щиток имеет автоматический выключатель с заземлением. Его помещают в защитный бокс, который должен располагаться таким образом, чтобы провод СИП опускался ниже с запасом. В щитке кабель СИП переходит в иной, идущий в строение .
В отличии от СИП он уже, обладает большей гибкостью, срок эксплуатации до тридцати лет, не поддается горению и имеет поливинилхлоридное двухслойное покрытие. По трубе из металла он вводится в стену дома, а внутри входит в электрощит. Электрический щиток выполняет роль распределения электрической энергии по зданию. Его устанавливают в короб из пластика или металла, который может быть закреплен как на стене, так и помещен в нишу. Внутри него имеется DIN-рейка, на которой размещается вся автоматическая система.

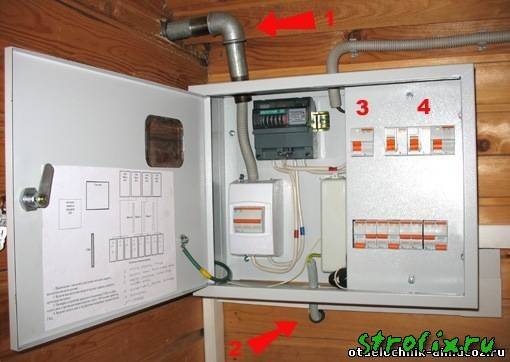

Электрощит является главным элементом внутреннего разведения электричества, от которого оно распределяется по всем помещениям.
