Расчет характеристик циркуляционного насоса

Прежде чем выбирать насосное оборудование необходимо правильно рассчитать рабочую точку электронасоса (производительность (Q) и напор (H)).

Расчет производительности

Производительность — это объем теплоносителя, который агрегат сможет перекачать за определенный отрезок времени (м3/час).

Расчет производительности выполняется по формуле:

Q = W /С*(t2- t1), где

• W – суммарная тепловая мощность, необходимая для отопления жилья. Если нужен один насос, то W равен мощности теплогенератора.
• С – коэффициент теплопроводности теплоносителя (для воды составляет 1,163 Вт на литр, при наличии антифриза в контуре эта величина рассчитывается, исходя из доли незамерзающей жидкости к общему объему теплоносителя).
• (t2- t1) – разница температуры в подающем трубопроводе отопления (~70-80°) и обратки (~50-60°). Как правило, она не превышает 20 градусов.

Если известна мощность котла, то производительность (Q) высчитывается по упрощенной формуле:

Q = W/(t2- t1).

Если в доме установлен, к примеру, газовый котел мощностью 12 кВт, то производительность электронасоса рассчитывается, как:

12000/20=600 кг/час или 600 л/час, что составляет 0,6 м3/час.

Расчет напора

Напор циркуляционного насоса – это гидравлическое сопротивление, которое оборудование способно преодолеть. Измеряется в метрах водяного столба (м).

Чтобы правильно рассчитать этот показатель, необходимо знать возможные потери давления в отопительном контуре.

Простая формула расчета выглядит следующим образом:

H=R*L*Z, где

• R – уровень потери давления в трубопроводе (Па/м).Данный показатель рассчитывается, исходя из типа трубопровода, скорости движения воды и ее температуры, а также зависит от условного прохода трубы. Чем шире трубопровода, тем меньшее идет сопротивление (например, для полипропиленовой трубы со стандартным ДУ потеря давления составить 120 Па/м).
• L – длина трубопровода.
• Z – коэффициент поправки (1,3 – для труб с запорной арматурой, 2,2 – в трубопроводе используется сужение участков, 2,6 – для труб со смешанным типом регулировки).

И получается, что для трубопровода из полипропилена общей продолжительностью подающей трубы и обратки в 100 м с установленной запорно-регулирующей арматурой гидравлическое сопротивление рассчитывается, как 100*120*1,3=15600 Па, что составляет 1,59 м (1м = 9807 Па).

Данные расчеты носят условный характер и не учитывают этажность и особенности конструкции здания. Чтобы правильно рассчитать необходимые характеристики насоса, вы можете обратиться к нашим квалифицированным специалистам.

Определение тепловых потерь дома

На первом этапе необходимо правильно рассчитать объем тепла, который будет уходить через наружные стены, окна и двери здания. Работа теплоснабжения должна компенсировать эти потери и на основе полученных данных будут выполнены дальнейший расчет мощности циркуляционного насоса для отопления, котла и батарей.

Тепловые потери в доме

Определяющим параметром является сопротивление теплопередачи стен и оконных конструкций. Это обратный показатель теплопроводности материалов. Нельзя сделать подбор мощности котла отопления без знания этих величин. Поэтому перед началом расчетов следует узнать толщину стен и материал, из которых они сделаны.

Рекомендуется ознакомиться с содержанием СНиП II-3-79, а также СНиП 23-02-2003. В этих документах указываются нормативные значения сопротивления теплопередачи для различных регионов России. Зная их можно решить вопрос как рассчитать мощность радиатора отопления. Каждый материал обладает определенным значением теплопередачи. Данные о наиболее распространенных для возведения жилых зданий можно взять из стандартных таблиц.

Теплопередача материалов

Но этого недостаточно, чтобы в дальнейшем выполнить расчет мощности стальных радиаторов отопления. Дополнительно понадобится узнать толщину каждого типа материалов, используемых для строительства стен. Соотношение этой величины к коэффициенту теплопередачи и будет искомым значением:

R=D/λ

Где R – сопротивление теплопередачи; D – толщина материала; Λ – сопротивление теплопередачи.

В дальнейшем это будет использовано для расчета необходимой мощности котла отопления. Этот этап вычисления является рекомендуемым. Только узнав фактическое сопротивление стен можно определить номинальную мощность всей отопительной системы.

Что влияет на скорость движения для системы: таблица

На скорость циркуляции жидкости в системе влияют параметры труб системы и теплоносителя.

Вычислить скорость движения жидкости можно самостоятельно, используя формулу:

V= m/pf, где:

V — скорость,

m — расход теплоносителя на участок (кг/с),

f — площадь сечения трубы (кв.м),

p — плотность (кг/куб).

Измерив скорость циркуляции на всех участках системы, можно получить их общую сумму. Контрольными данными в этом случае считаются значения от 0,25 до 1,5 м/с. При увеличении этих цифр трубы будут шуметь, а при понижении есть риск образования воздушных пробок.

Немаловажное значение имеет правильный подбор труб. Пример приведен в таблице

Труба (мм)	Минимальная мощность (кВт)	Максимальная мощность (кВт)
Металлопластиковая труба 16 мм	2,8	4,5
Металлопластиковая труба 20 мм	5	8
Металлопластиковая труба 26 мм	8	13
Металлопластиковая труба 32 мм	13	21
Полипропилен 20 мм	4	7
Полипропилен 25 мм	6	11
Полипропилен 32 мм	18	10

Давление

Нормы гидронапора в централизованной системе отопления прописаны в СНиПе. На него влияют: диаметр и тип труб, характеристики отопительных приборов, этажность здания.

Давление бывает трёх видов:

• Статическое — подразумевает показатель напора в радиаторах, арматуре, трубопроводе. Чем больше этажей в доме, тем выше должен быть показатель.
• Динамическое — возникает при включении циркуляционного насоса и зависит от его характеристик.

Фото 3. Прибор манометр с циркуляционным насосом, необходимый для того, чтобы знать давление в системе отопления.

Допустимое — суммарное значение двух первых типов давлений.

На гидронапор влияют параметры и состояние отопительной системы. При установке труб большего диаметра в одной из квартир может снизиться общий показатель давления.

Внимание! Изношенный трубопровод также требует своевременной замены, во избежание непредвиденных аварий

Как рассчитать объем?

Чтобы вычислить объем воды в системе отопления, посмотрите паспортные данные каждого прибора.

Так в секции современного радиатора помещается 0,45 литра, а в старом чугунном агрегате это показатель вырастает до 1,45 литра.

Если нет возможности вычислить путём суммирования объёмов, то отталкиваются от мощности отопительной системы. Принято, что на один кВт тепла расходуется 15 литров жидкости.

Значит, если мощность 75 кВт, то объем жидкости 75х15=1125 литров. Этот метод имеет свои погрешности и не отличается высокой точностью.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

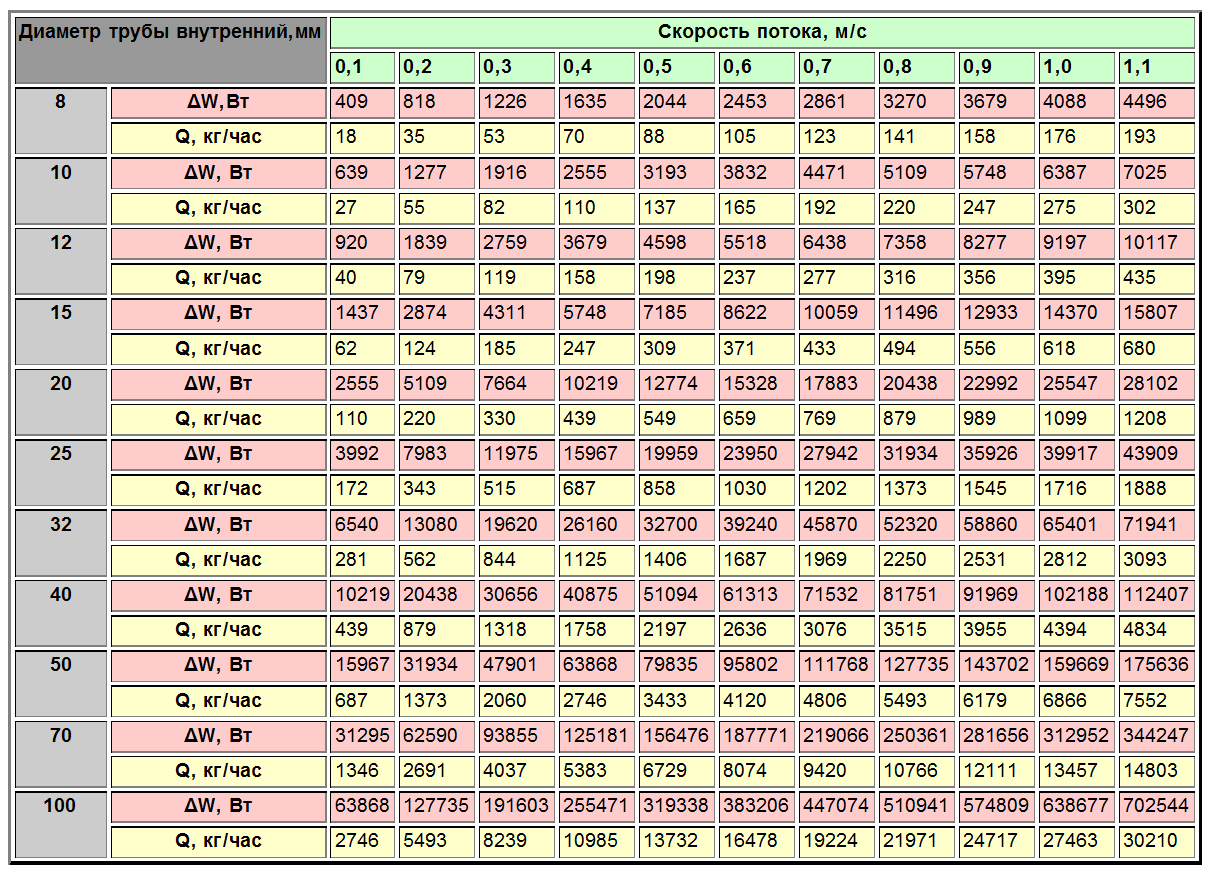

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

https://youtube.com/watch?v=YB1TyD3S1YY

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Модель первая

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.

Плюсы и минусы

Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:

• при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
• подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
• возможно только нижнее подключение батарей.

Методы преодоления недостатков

• каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
• можно увеличить количество батарей в комнате;
• первыми подключить помещения с наибольшими теплопотерями;
• установить вентили при диагональном подключении радиаторов;
• оснастить систему циркуляционным насосом.

Выбор труб для отопления

Полимерные трубы и комплектующие

На чем основывается выбор полипропиленовых труб для отопления? Этот материал стал по-настоящему универсальным. Но при всех своих достоинствах он имеет ряд недостатков, о которых в обязательном порядке необходимо знать.

В процессе выбора труб для отопления следует обращать внимание на их эксплуатационные характеристики. Так, стальные конструкции намного надежнее и могут без повреждений переносить значительные нагрузки

Но они разрушаются под действием процесса окисления. Именно поэтому зачастую покупатели останавливают свой выбор на полипропиленовых отопительных трубах.

Они обладают рядом специфических параметров, которые обязательно учитываются:

• Максимальная температура воздействия. Наибольшее значение у труб из сжатого полиэтилена +95°С. В среднем этот показатель не превышает +90°С,
• Значения давления. Они зависят от выбора сечения труб для отопления – чем больше диаметр, тем толще стенка. Обычно максимальное давление не должно превышать 15 атм,
• Вид армирующего слоя. Для удешевления конструкции для этого используют алюминиевую фольгу. Дорогие модели армируют с помощью стекловолокна.

На первом этапе необходимо рассчитать параметры системы. Исходя из этого делается выбор сечения труб для отопления. Он определяет общий объем теплоносителя, выбор его вида, а также оптимальную скорость движения.

Кроме вышеперечисленных компонентов системы теплоснабжения нужно уделить внимание выбору расширительного бака, группе безопасности, запорной регулирующей арматуры. В видеоматериале можно ознакомиться с параметрами выбора полипропиленовых труб для отопления:

В видеоматериале можно ознакомиться с параметрами выбора полипропиленовых труб для отопления:

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

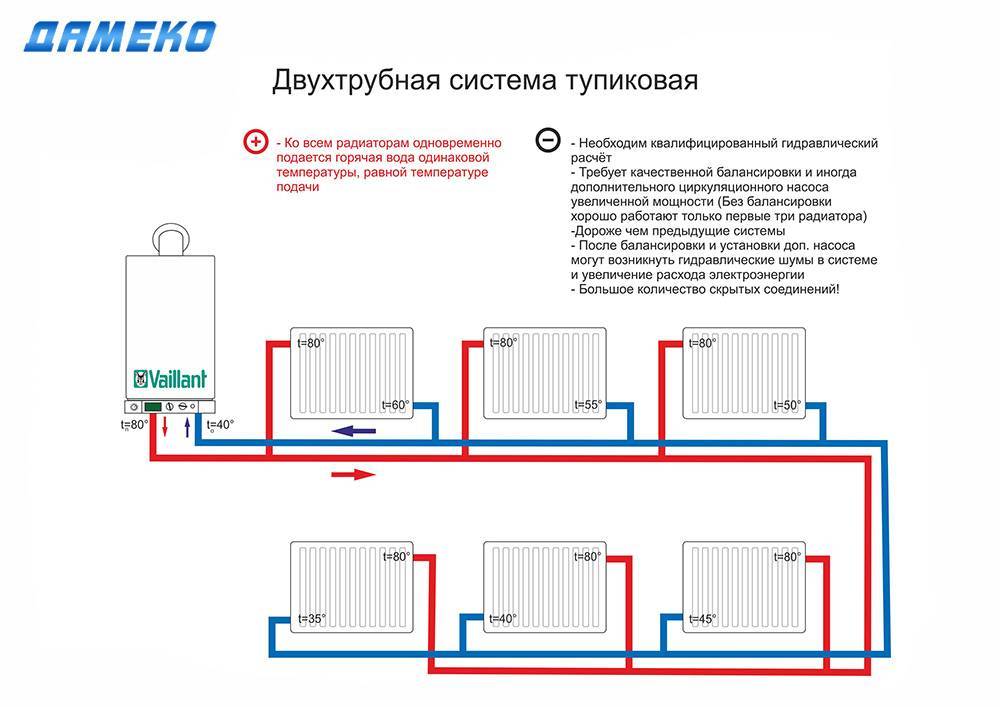

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Виды и особенности устройства систем отопления в частном доме

Обогрев частного дома осуществляется с помощью воды, воздуха или электричества.

Электрическая

В доме устанавливается электрический котёл, который нагревает воду и разносит её по комнатам.

Плюсы метода:

1. Безопасность. Если все установлено и работает правильно — риск угрозы жизни и здоровью минимален.
2. Небольшие затраты на приобретение. Не надо платить за прокладку газовых труб, монтаж, составление проекта.
3. Низкий уровень шума, экологичность.
4. Отсутствие дополнительных работ. Такая система не требует тщательного анализа каждый сезон: замены вышедших из строя вентиляторов, датчиков, частого технического осмотра.

Минусы:

1. Нестабильность при скачках напряжения. Если свет отключили — отопление также отключается. Решает проблему автономный генератор. Но это дорого.
2. Дороговизна. Плата за электричество выше стоимости газового отопления.

Важно! Для электрического отопления необходимо утепление стен дома. Это уменьшит теплопотери, а, значит, и расход электроэнергии на обогрев

Воздушная

Метод предусматривает установку трёх компонентов: теплогенератора, нагревающего воздух, воздуховодов, которые подводят тепло к комнатам и вентилятора, который распределяет тёплый воздух.

Схема работы: воздух нагревается при помощи вентилятора в теплообменнике, а оттуда по теплотрассам подаётся в комнаты.

Отопление от солнечных батарей, которые устанавливаются на крыше дома одна из разновидностей воздушной системы обогрева.

Преимущества отопления нагретым воздухом:

• отсутствуют дополнительные траты на покупку радиаторов, труб;
• на обогрев комнат уходит меньше времени;
• эффективность передачи энергии 90%;
• объединяется с системой климат-контроля в доме.

Недостатки:

• готовую систему невозможно переделать;
• придётся приобретать дополнительный источник питания, чтобы отопление работало, даже если нет электричества;
• планируется на стадии проекта.

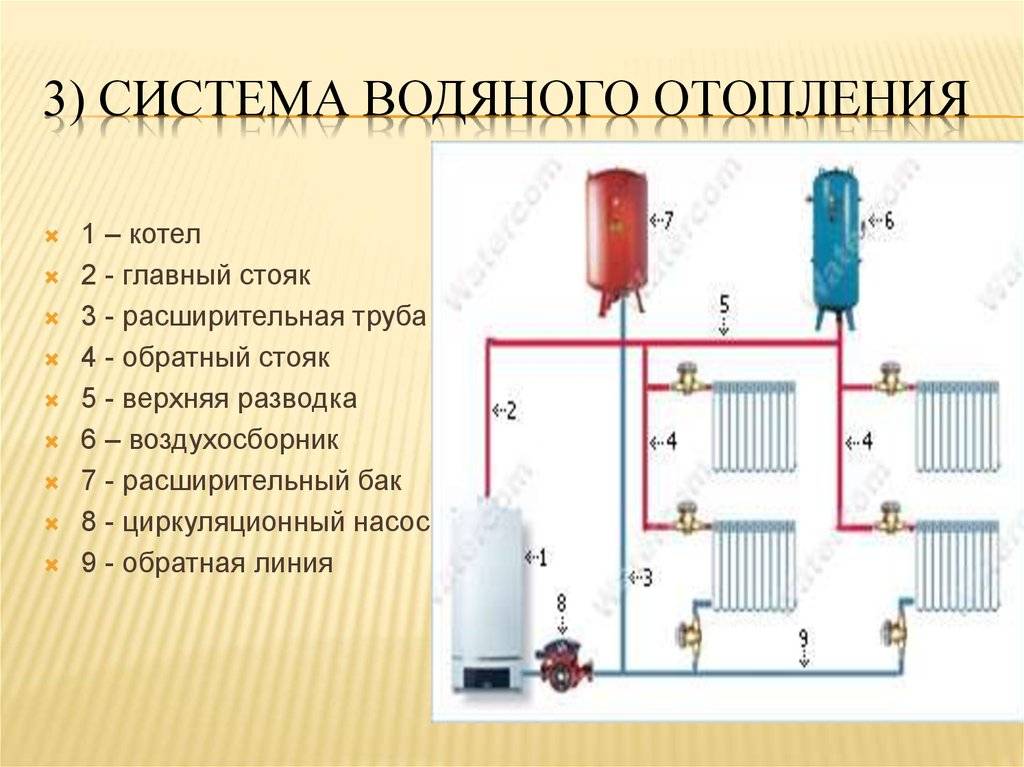

Водяная

Для такой системы понадобится котёл, трубы, радиаторы. Принцип работы: нагретая вода из котла перемещается по трассам к батареям и возвращается обратно в котёл для подогрева.

Создание водяного отопления предусматривает наличие в доме:

• помещения для котла;
• бойлерной установки (если горячая вода не централизована);
• системы вентиляции.

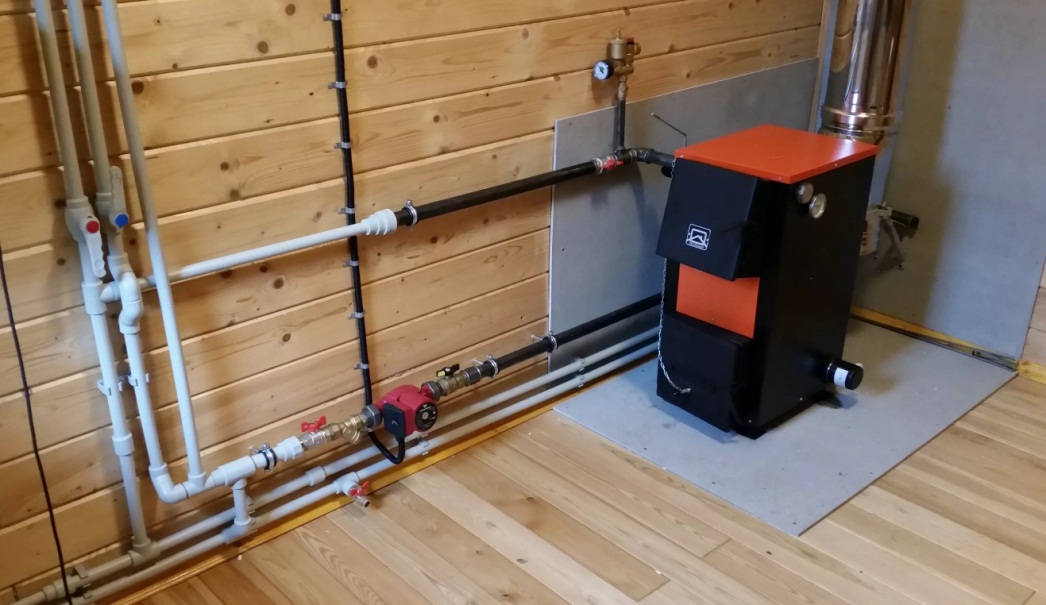

Фото 1. Система водяного отопления в частном доме. В качестве источника обогрева используется котел.

Преимущества водяного отопления:

• всё время поддерживается оптимальный уровень давления;
• батареи не занимают много места.

Недостатки:

• горячие радиаторы — причина ожогов;
• дом нагревается медленно;
• жёсткая вода — причина растрескивания труб, подтекания жидкости.

Водяное отопление делится на:

1. Однотрубное. В такой системе одна и та же труба как приносит тёплую воду в радиаторы, так и выводит холодную. Такой вариант не очень удобен, потому что образуется большая разница температур в батареях.
2. Двухтрубное. В нём одна труба подаёт тепло, а другая — забирает холодную воду. Сами трубы расположены параллельно. Так достигается одинаковая температура в радиаторах.

Открытая

Вода, нагреваясь, попадает в открытый расширительный бак, который обычно устанавливают на чердаке. Затем остывшая в резервуаре жидкость снова возвращается в цикл. Если не использовать отопление в зимний период, то нужно слить всю жидкость и утеплить бак. Открытую систему просто смонтировать. Она работает тихо. Если свет отключат — в доме всё равно будет тепло. Но из-за того, что расширительный бак открыт, вода испаряется.

Закрытая

Вода при таком способе отопления проходит цикл с помощью насоса. Бак закрыт; располагается он в любом помещении дома. С такой системой самостоятельно контролируется уровень тепла в комнате. Минус — для работы нужно постоянное электричество.

Фото 2. Схема закрытой отопительной системы. Красным цветом обозначен горячий теплоноситель, синим — холодный.

Однотрубная система отопления.

Как описывалось выше, в ОСО все приборы отопления соединены последовательно. Проходя через них, теплоноситель будет остывать, поэтому чем «ближе» радиатор к котлу, тем он будет горячее. Этот факт необходимо учитывать при расчете количества секций радиаторов отопления. Чем «дальше» от котла будет находиться радиатор, тем ниже в нем будет температура теплоносителя и тем большее количество секций понадобится на обогрев. Нижняя разводка возможна только для домов с одним этажом и принудительной циркуляцией в системе. При двух и более этажах уже нужна верхняя разводка труб.

Существуют два вида ОСО:

1. ОСО, в которой приборы отопления устанавливаются на «байпас»(обходную перемычку).
2. Проточная ОСО — все приборы соединены последовательно без перемычек.

Второй вид непопулярен из-за трудности регулирования температуры в радиаторах, которая вызвана тем, что невозможно использовать специальную арматуру (терморегулирующие вентиля). Так как при закрытии или уменьшении расхода через один радиатор, уменьшается расход через весь стояк. Главное преимущество ОСО — меньшая стоимость комплектующих и более простой монтаж. Наиболее популярным вариантом однотрубной системы является «ленинградка».

Рисунок из книги «Отопление и водоснабжение загородного дома» Смирнова Л.Н.

Что такое «ленинградка».

По легенде, эта система получила свое название от города, где впервые была применена. Но достоверно это подтвердить конечно же нельзя, да и не особо хочется. Итак, «ленинградка» — это однотрубная система отопления, в которой ПО устанавливаются на «байпас». Это позволяет регулировать температуру отдельных радиаторов или конвекторов или вообще их отключать, если есть такая необходимость. Все достоинства и недостатки однотрубной системы присущи для «ленинградки», поэтому для дальних радиаторов необходимо увеличивать количество секций. Возможны различные варианты разводки труб:

• Горизонтальная — труба лежит в горизонтальной плоскости и на нее уже установлены радиаторы.
• Вертикальная — труба идет вертикально через этажи и к ней подсоединяются радиаторы.

ОСО типа «ленинградка» лучше всего применять для небольших частных домов, где количество этажей не превышает два. Для больших коттеджей с протяженными системами отопления такая «ленинградка» не подойдет.

Пример реализации «ленинградки»

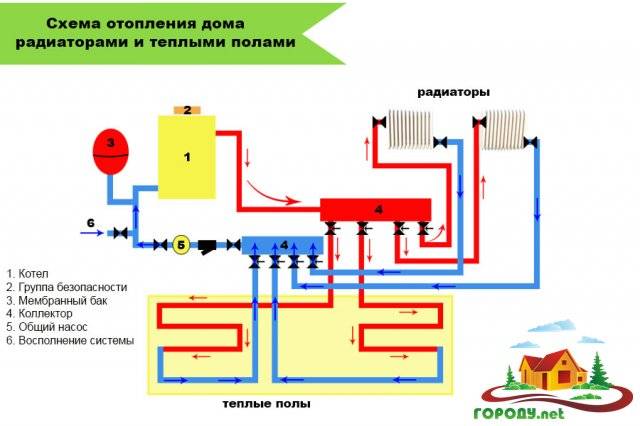

Системы с принудительной циркуляцией

Такие системы обычно работают на газовых или электрических котлах. Диаметр труб для них следует выбирать самый малый, так как принудительную циркуляцию обеспечивает насос. Целесообразность труб малого диаметра объясняется следующими факторами:

• меньшее сечение (чаще всего это трубы полимерные или металлопластиковые) позволяет минимизировать объем воды в системе и, следовательно, ускорить ее нагрев (уменьшается инертность системы);
• монтаж тонких труб значительно проще, особенно если их необходимо спрятать в стены (выполнение штроб в полу или стенах требует меньших трудозатрат);
• трубы малых диаметров и соединительные фитинги к ним стоят дешевле, следовательно, снижается общая стоимость монтажа отопительной системы.

При всем этом, размер труб должен оптимально соответствовать показателям, предусмотренным технологическими расчетами. Если эти рекомендации не будут соблюдены, эффективность отопительной системы снизится, а ее шумность – увеличится.

Рекомендации по установке насосов

Для того чтобы обеспечить нормальную циркуляцию жидкости в системе отопления, нужно сделать правильный выбор места, где будет установлен насос. Следует определить такое место в области всасывания воды, в котором всегда присутствует избыточное гидравлическое давление.

Чаще всего выбирается наиболее высокая точка трубопровода, от которой расширительный бак поднимается на высоту примерно 80 см. Применение данного способа возможно при условии помещения с большой высотой. Обычно практикуется установка расширительного бака на чердаке, при условии его утепления на зимний период.

Во втором случае трубка переносится от расширительного бака и врезается вместо подающего трубопровода в трубу обратной подачи. Возле этого места находится всасывающий патрубок насоса, поэтому для принудительной циркуляции создаются наиболее благоприятные условия.

Третий вариант установки заключается во врезке насоса в трубопровод подачи, непосредственно за точкой, в которую поступает вода из расширительного бака. Использование такого подключения возможно, если конкретная модель обладает устойчивостью к высокой температуре воды.
