Обустройство выгребной ямы для дачного туалета своими руками

Как построить дачный туалет с выгребной ямой своими руками: размеры, чертежи, инструкция по изготовлению

Туалет с выгребной ямой – этот вариант для дачи нам более привычный. Расскажем подробнее, как правильно его построить, рассмотрим все этапы работы.

Что понадобится для работы

Перед тем, как сделать уличный туалет, нужно подготовить:

• обрезную доску;
• металлическую бочку для ямы;
• цементно-песчаные блоки 25×18×19 см в качестве основания;
• брус 40×60 мм;
• уголки, саморезы;
• гидроизоляцию;
• строительный уровень;
• профнастил;
• отработанное масло.

Устройство выгребной ямы для туалета на даче

Возведение туалета на даче своими руками начинается с выгребной ямы, каждый владелец самостоятельно выбирает более удобный для себя вариант.

Иллюстрация	Описание действия
ФОТО: smartremstroy.ru	Из автомобильных покрышек. Нужно подобрать несколько шин одинакового диаметра и выкопать яму немного большего  размера. На дно можно засыпать слой гравия, а простенок заполнить галькой и битым кирпичом
ФОТО: masterhost.ru	Из кирпича. Предварительно нужно выкопать яму 1×1 м² или 1,5×1,5 м², дно также можно забетонировать или засыпать слоем гальки
ФОТО: agronomu.com	Установить пластиковый резервуар, присыпать грунтом, сверху поставить туалет
ФОТО: kanalizaciya-stroy.ru	Установить бетонные кольца, для их монтажа потребуется привлечение крана
ФОТО: strojdvor.ru	Залить монолитную конструкцию

Дачный туалет своими руками: пошаговая инструкция от а до я

Предлагаем своими руками построить небольшой и очень простой дачный туалет со скатной крышей. Пошаговые фотоописания помогут в работе.

Иллюстрация	Описание действия
	Сделать разметку на земле по диаметру бочки и выкопать яму. Из бочки удалить дно и верх, установить её в яме и выполнить обсыпку грунтом
	Залить цементно-песчаным раствором пустоты
	Для нижней обвязки взять доску 100×50 мм и соединить её монтажными уголками. Обязательно проверить диагонали
	Укрепить конструкцию саморезами с наружной стороны
	Покрыть доски отработанным машинным маслом, которое предупредит гниение древесины, кроме того, оно обладает водоотталкивающими свойствами
	После того, как масло впиталось, и застыл раствор, сделать разметку туалета и выровнять поверхность
	Под фундаментные блоки сделать на земле разметку, выкопать ямки глубиной около 30 см, утрамбовать грунт и засыпать щебень
	Установку каждого блока нужно проверить уровнем
	Вырезать гидроизоляцию на каждый блок, уложить на неё первую линию обвязки
	Подготовить доски для второй линии обвязки, покрыть их машинным маслом, уложить на первый слой и прикрутить к основанию
	Из бруса 40×60 мм установить на уголки вертикальные стойки
	На высоте 90 см закрепить уголки, на них уложить горизонтальный брус
	Смонтировать каркас туалета. Укосинами можно выровнять вертикальность стоек
	Перед настилом пола необходимо закрепить 2 дополнительных бруса к обвязке и покрыть их отработанным маслом. Затем на саморезы прикрутить доску толщиной 25 мм. Размер отверстия получился 24×36 см
	Обшить каркас туалета снаружи
	Для каркаса дверей понадобится брус 40×60 мм, для обшивки – доска толщиной 25 мм
	Покрыть все доски отработанным маслом
	Закрепить на крыше профнастил, закрыть фундамент доской, покрашенной отработанным маслом, и присыпать землёй

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Как своими руками установить вентканалы в дачном туалете: фото и чертежи

Для небольшого сооружения достаточно естественной вентиляции, это самый простой и дешёвый способ наладить дополнительный воздухообмен и для основной зоны, и для ямы.

Для ямы прекрасно подойдёт труба ПВХ диаметром от 11 см, которую следует закрепить вертикально.

Верхняя часть должна быть выше кровли на 0,2 м. Между нижней границей и отходами нужно оставить некоторое расстояние, чтобы возникла тяга. Если придерживаться данных рекомендаций, воздухообмен будет отличным для своевременного удаления метана из ёмкости.

Пластиковую трубу легко установить своими руками, на верхушке обязательно следует закрепить дефлектор, благодаря которому система работает намного эффективнее, кроме того, он предупредит замерзание воды на конструкции. Если подобрать модель с функцией флюгера, скорость потоков будет увеличена.

ФОТО: beton021.ruФОТО: electricschool.ruФОТО: west-deflektor.ru

Более подробно об установке вентиляции в дачном туалете можно посмотреть на видео:

Watch this video on YouTube

Планирование установки сливной ямы: важные моменты ↑

После выбора типа конструкции, приступают к проектировке. Расчет выгребной ямы – это корректное определение:

1. Объема.
2. Глубины и места установки.
3. Размеров и формы конструкции.

Как рассчитать объем: нормативы для разных типов выгребных ям ↑

Для расчета выгребной герметичной ямы в частном доме используют простую формулу:

V = k x D x Nnorm, где:

V– внутренний объем емкости;

k – количество человек, проживающих в доме;

D– количество дней между процедурами очистки (в среднем от 15 дней до 30 дней);

Nnorm – норма использования воды на 1 человека (норматив – 200 литров в сутки).

Готовый расчет герметичной ямы

Пример определения внутреннего объема резервуара выгребной ямы для семьи из 4 человек: среднесуточный расход воды составляет до 800 л. К этому количеству необходимо добавить расход на каждую единицу бытовой техники. Если в доме 1 стиральная машинка, добавьте еще 200 л. Максимальный суточный объем составит 1000 л – фактически, кубометр. При условии откачки каждые две недели, внутренний объем ямы должен составлять не менее 15 кубометров.

Желательно выбирать конструкции с запасом по объему до 20 – 40% от запланированного: количество отходов может сезонно увеличиваться. Следует учесть и график работы ассенизаторов – если техника не приедет вовремя, то придется перекрыть канализационный слив, чтобы не допустить перелива нечистот на участок.

Объем септика и ямы без дна ↑

Размеры и схема устройства ямы без дна из колец

Расчет выгребных фильтровальных ям выполняют с учетом отвода жидких отходов в грунт через подсыпку. Перед принятием решения об устройстве фильтровального резервуара следует узнать о составе грунта и его способности поглощать влагу. В сложных, перенасыщенных водой, породах установка фильтровального колодца может спровоцировать проблему: жидкость не будет впитываться через фильтр в грунт, а, наоборот, грунтовые воды зальют емкость.

Расчет объема и размеров выполняют по стандартной формуле, но откачку при благоприятных условиях придется проводить реже – раз в 2 месяца. Корректируют полученное значение на коэффициент скорости поглощения воды.

Готовый расчет емкостей для септика

Проще просчитать размер и объем септика для частного дома вместо классической выгребной ямы. Если конструкция двухкамерная, то максимальный объем должен быть в приемном отсеке. При использовании аэробного фильтра (бактерий, разлагающих органические соединения в жировой пленке без кислорода) отстойник должен вместить 3 суточных объема сливных отходов. Именно в течение этого времени происходит очистка. Объем увеличивают с учетом того, что в верхней части необходимо сделать перелив, через который предварительно очищенные стоки попадают в фильтрационный отсек.

Размеры выгребной ямы для частного дома ↑

Чтобы определить оптимальный размер выгребной ямы для частного дома, необходимо выбрать форму, которая позволит углубить емкость запланированного объема в грунт так, чтобы были соблюдены основные правила монтажа:

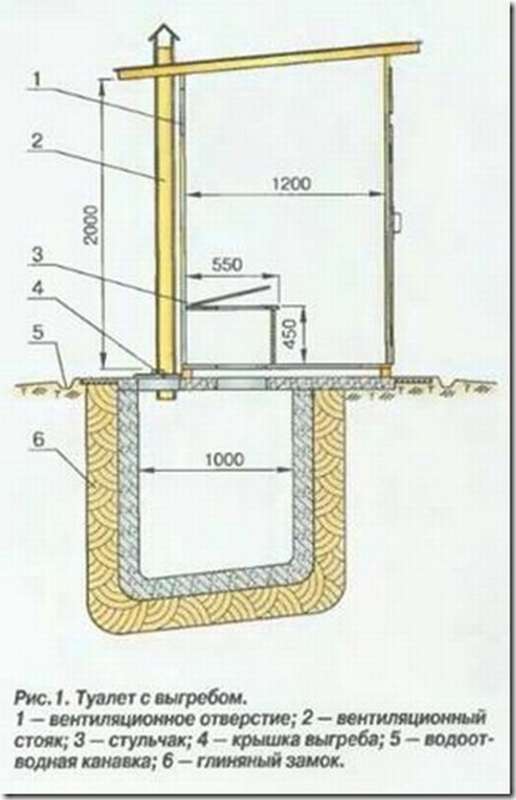

Схема простой ямы для дачного туалета

1. Жидкость в приемнике должна находиться ниже точки промерзания грунта: фактически на глубине более 80 см.
2. Точка самого высокого уровня грунтовых вод должна быть ниже основания резервуара, в противном случае сливные отходы будут регулярно заливать участок.
3. Максимальное углубление для герметичной ямы – 3 м. С большей глубины ассенизаторы не смогут откачать жидкость.

При самостоятельном обустройстве выбирают приёмники прямоугольной или цилиндрической формы: проще просчитать размеры. Каких размеров должна быть выгребная яма с герметичным дном, можно определить по формуле:

Определение размеров приемных емкостей

Выбор площадки для сливного резервуара ↑

После расчета размеров и объема выгребной ямы, переходят к самому ответственному этапу планирования – выбору площадки для монтажа. Сложность заключается в том, что существуют строгие нормативы относительно размещения канализационных приемников вблизи жилых домов.

Инструкция по устройству выгребной ямы

Рассмотрим порядок устройства выгребных ям, выполненных из различных материалов.

Бетонные кольца

Конструкция этого сооружения напоминает обычный колодец.

Как выкопать котлован под бетонные кольца? На заданную глубину (ниже УГВ не менее чем на 0,5 м), шириной чуть больше, чем размер кольца. В зависимости от вида ямы, дно может исполнять роль фильтра или быть полностью монолитным.

Для соединения ямы с туалетом выкапывают траншею, в которую укладывают канализационные трубы. В летний период трубы будут работать без помех, но для того, чтобы зимой стоки не замерзали, трубы утепляют.

Закрывается колодец бетонной крышкой с люком для откачки нечистот.

Автомобильные покрышки

Котлован выкапывают шириной, превышающей диаметр покрышек на 300-400 мм. На дне устраивается песчано-гравийная подушка толщиной 200 мм. Покрышки укладываются одна на другую с герметизацией стыков сантехническим герметиком. Крышку устраивают из досок или фанеры с обязательной обработкой антисептическими средствами.

Монолитный бетон

Котлован делается с запасом по ширине в 500 мм. Готовится опалубка, внутрь которой укладывается арматурная сетка. Цементно-песчаный раствор для заливки готовят из цемента марки М300 в пропорции с песком 1:2.

После заливки бетона требуется выждать не менее 10 суток для достаточного набора прочности. Готовое бетонное кольцо обмазывают гидроизоляционной мастикой. На дне котлована устраивают песчано-гравийную подушку толщиной 200 мм. Крышку выгреба с отверстием для откачки можно также отлить из бетона.

Металлическая бочка

Вариант подойдет для домов с числом жителей не более 2-х и для песчаных грунтов с низким уровнем грунтовых вод.

В стенках металлической бочки объемом 200 л делают отверстия диаметром 10-15 мм с шагом 200 мм, и обматывают снаружи по высоте геотекстилем, закрепив его проволокой.

Крышку герметично закрепляют по диаметру и прорезают отверстие под входную канализационную трубу.

Котлован выкапывают на глубину, превышающую высоту бочки на 300 мм, дно котлована на 200 мм должно быть заполнено мелким гравием. Также гравием заполняют боковые пустоты.

Кирпич

Рассмотрим пошагово организацию ямы из кирпича:

1. вырывается котлован под размер будущего выгреба;
2. на дне котлована делается песчано-гравийная подушка толщиной 200 мм;
3. по периметру ямы, по размеру кладки, устраивают опалубку и заливают монолитную бетонную плиту;
4. после набора прочности основания, приступают к кладке стен из кирпича. Проще всего сделать колодец квадратной или прямоугольной формы. Толщина стены — в один кирпич;
5. снаружи и внутри стены оштукатуривают глиняным раствором;
6. в траншее прокладывают канализационную трубу, соединяющую яму и туалет в доме;
7. крышку выгреба устраивают из досок или отливают из бетона, предусмотрев отверстие для люка диаметром 500 мм.

Расчет объема

Объем выгребного резервуара – важный параметр, от которого зависит эффективность работы канализационной системы и частота чисток стока. Рассчитывается он исходя из количества проживающих в доме. Если речь про дачный вариант, то принимается среднее арифметическое пребывающих в здании людей. Например, в круглогодичном коттедже живет 4 человека: 3 взрослых и 1 ребенок.

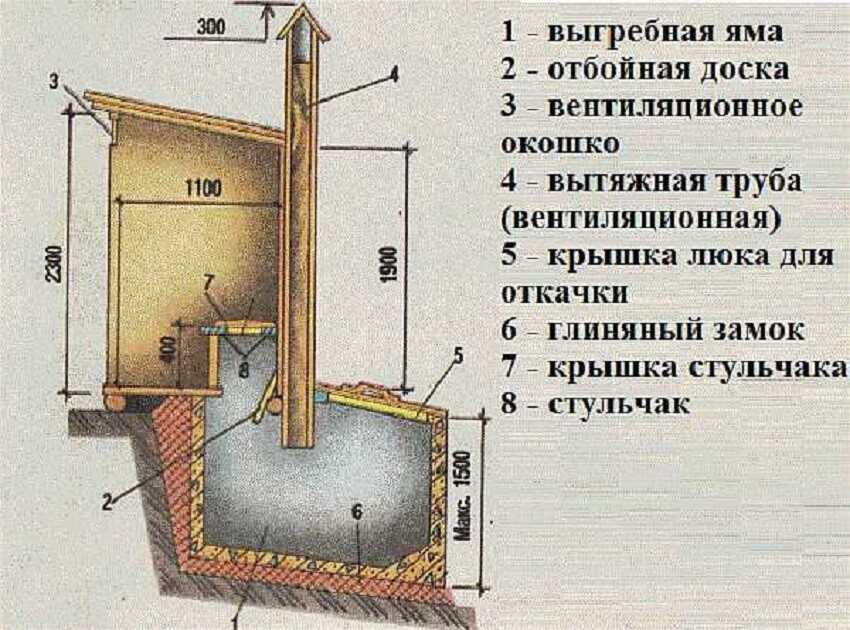

Принцип работы сточного резервуара

Совет от эксперта:
Стандартно на 1 взрослого человека принимается 0,5 кубометров отходов, для ребенка в половину меньше. Если к стоку подключены какие-либо устройства потребляющие воду, то учитываются и они. В нашем примере они не подсоединены.Выходит, что в сутки в выгребную яму будет сливаться 3*0,5+0,25=1,75 кубометров стоков. Полученное значение всегда округляется в большую сторону. Это поможет предупредить переполнение резервуарами при необходимости подобрать подходящий объем готовой емкости. В нашем случае, принимается значение 2 кубометра.

Объем резервуара должен в 3 раза превышать суточное количество отходов. Поэтому, 3*2=6. Оптимальным объемом резервуара для семьи из трех взрослых человек и одного ребенка будет 6 кубических метров.

Для оборудования канализационной системы дачного дома используется иная схема. Чаще всего, на даче не живут большими семьями, а приезжают на несколько дней отдохнуть, собрать урожай или убрать огород. Можно не проводить расчеты, а просто обустроить сток, емкость которого будет находиться в пределах 1–2 кубометров.

Яма открытого типа

Зачем рассчитывать объем:

1. Это необходимо для подбора целесообразной конструкции выгребной ямы. Существует два вида стоков: открытые и закрытые. Открытые более просты в обустройстве и обслуживании, но подходят только для переработки стоков, объемом до 1 кубометра. Закрытые практичнее, т. К. они способны поглощать большее количество отходов и безопаснее в экологическом плане;
2. Если неправильно рассчитать объем сточных вод у открытого резервуара, то он будет справляться со своей работой значительно медленнее, чем должен. Кроме того, выходящие стоки будете заражать почвы и грунтовые воды.

Заполнение выгребной ямы грунтовыми водами

При расчете потребного объема нужно дополнительно учитывать уровень грунтовых вод, В местности, где они близко расположены к поверхности земли возможно переполнение ямы за счет их повышения.

Особенности конструкции туалета

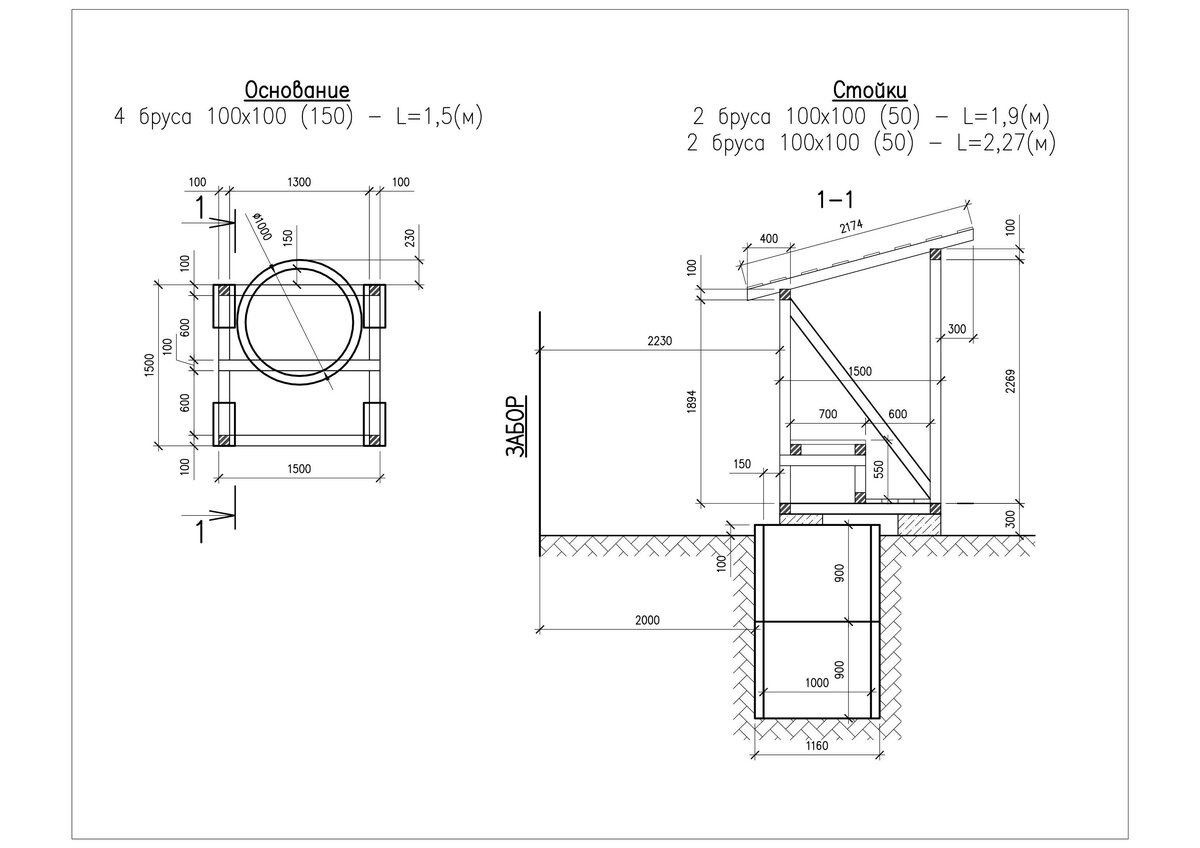

Чертеж и каркас туалета

После того как с ямой разобрались переходят к построению или приобретению готового сооружения. Оно может быть выполнено из кирпича или досок. Какой вариант выбрать – зависит от того как часто да даче будут находиться люди.

Если только летом, то можно ограничиться деревянной моделью. А для круглогодичного проживания больше подойдет кирпичная конструкция, которая может быть дополнительно утеплена.

Далее, самый важный момент – конструирование санитарного устройства или постройка дачного туалета. Проще и удобнее всего установить приобретенный унитаз для дачного туалета. Внешне он ничем не отличается от обычного, но внутри у него отсутствует чаша, поэтому не требуется смыв.

Но можно и сделать так называемый деревянный подиум. На дырку в нем устанавливается ведро или другая конструкция, играющая роль унитаза. Принцип действия дачного туалета предельно прост. Все отходы жизнедеятельности через дыру попадают в выгребную яму из которой по мере заполнения они будут откачиваться специальной машиной.

Смотрим видео, строим из бруса клозет:

Однако сегодня есть масса современных устройств, позволяющих обустроить дачный клозет со всем комфортом, например, тот же биотуалет.

Выбор места для ямы под туалет на даче

Чтобы сделать выгребной туалет на даче, нужно выбрать оптимальное место расположения на приусадебном участке.

Основные санитарные нормы, которые регламентируют расположение выгребной ямы уличного туалета на даче:

1. Яма должна быть минимум в 12 м от жилого дома.
2. Туалетная яма должна быть отдалена от деревьев в 4 м, от кустарников в 2 м.
3. Расстояние от ямы до забора не менее 1 м.
4. Яма находится от любого источника воды далее 30 м. Строительство ямы без дна вблизи водоемов запрещено.
5. До хозяйственных построек на участке расстояние должно быть не меньше 4 м.

Такие жесткие требования к размещению выгребной ямы на даче связаны с тем, что отходы напрямую контактируют с почвой, что может повлечь распространение тяжелых заболеваний.

Помимо соблюдения основных положений СНиП, учитывают требования к своему и соседскому участку.

Выбирая место для копания ямы под туалет на даче своими руками, учитывают направление ветра. Нужно понаблюдать, в каком направлении чаще дует сильный ветер, расположить резервуар так, чтобы запах от ямы не шел к жилым строениям и веранде.
Обязательно предусматривают доступ ассенизаторской машины к туалету, если яма предполагается такой, что для ее очистки требуется спецтехника. По габаритам к туалету должна пройти сама машина, а шланг для выкачки мог свободно развернуться.

Септик на даче

Сделать септик для дачного туалета не сложно. При этом необязательно покупать готовые системы, поняв технологию, такую установку можно сделать своими руками.

Для того чтобы получить качественно профильтрованные стоки нужно сделать 3 резервуара по любой из указанных выше техник, причем он должны быть такими:

• Первый самый меньший по объему с герметичным дном. В него попадают стоки непосредственно из туалета (дома) – отстаиваются, заполняя 2/3 резервуара, переходят во второй.
• Второй также имеет герметичное дно, в нем работают со стоками анаэробные бактерии. Перелив происходит, когда заполнится приблизительно половина.
• Третий резервуар имеет фильтрующее дно – часть очищенных жидких стоков уходит в почву, часть на фильтрационное поле.
• Поле фильтрации устроено также, как и фильтрующее дно ямы, только площадь его приблизительно 25-30 м².

Такая система актуальна, если на даче бываете регулярно. Для небольшого количества стоков ее обустраивать нет смысла.

Стандартная схема септика

Устройство пудр-клозета

Если вы строите такой дачный туалет своими руками пошагово, инструкция будет достаточно лаконичной. Простота устройства объясняется, в том числе, тем, что для пудр-клозета не требуется сооружения ямы. Для компактных конструкций земляные работы вообще не нужны, а для стационарных может потребоваться углубление в земле, в которое будет помещаться накопительная емкость (ведро или бак). Устройство пудр-клозета сводится к установке под стульчаком емкости для сбора нечистот и снабжении туалета ящиком с засыпкой (торфом, опилками и пр.) и совком. Засыпать отходы следует после каждого посещения уборной.

Дачный пудр-клозет является наиболее простым в монтаже и обслуживании вариантом

Размер ямы

Яма под туалет должна иметь такие размеры, чтобы ее не приходилось откачивать каждый месяц. Если оборудуется только туалет на даче с выгребной ямой, то глубина ее в пределах 1,5 м, размер боковых стенок при этом какой угодно, но оптимальная ширина до 1,1 м.

Стоит учитывать, что на размер ямы влияет тип почвы, который имеется на участке. Так рыхлая, песчаная впитывает за 1 месяц до 95% жидких стоков, то есть размер котлована может быть меньше. Если же почва глинистая, то она слабо впитывает жидкость, поэтому уменьшение объема не рекомендуется.

Глубина ямы не может быть больше 3 метров, если этого по расчетам мало, придется чаще выкачивать ее. Еще один вариант сделать септик для туалета на даче с выводом стоков на поля фильтрации.

Как рабочий пример выгребной ямы для уличного туалета на 2 человека, которые постоянно живут на даче в летний период (май – сентябрь), предлагаем следующие размеры: 1 м х 1 м х 0,8 м. Где при глубине 1 м, над землей выступает 0,2-0,3 м, т.е. рабочий объем всего: 0,7 х 1 х 0,8 = 0,56 м3. Почва глинистая, но этого объема хватает для того, чтобы не думать про откачку.

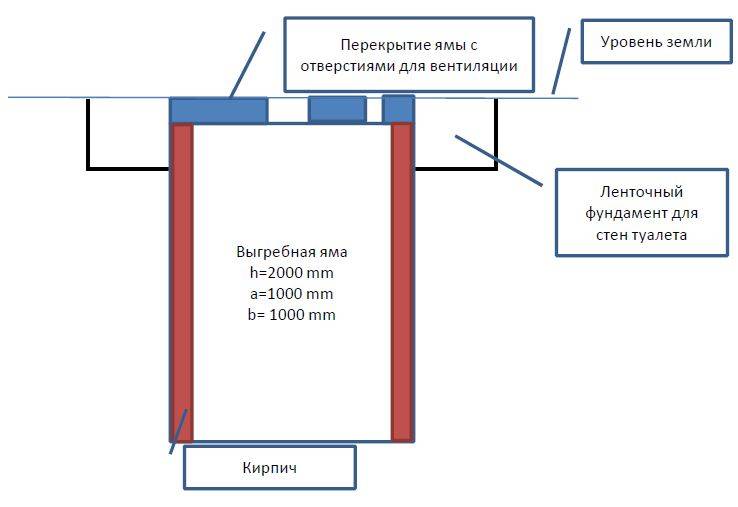

Рабочий пример выгребной ямы для уличного туалета на 2 человека

Как избавиться от запаха в дачном туалете: основные методы

Знаете, что может действительно испортить отдых на даче? Правильно! Невыносимый запах из туалетной кабинки. Мало того, что он преследует владельцев дачного участка при каждом вынужденном посещении, он может добраться и до соседей в день откачки выгребной ямы. Есть ли возможность справиться с этим бедствием?

Есть несколько успешных методик борьбы со специфическим «ароматом»:

• установка особых конструкций;
• применение химикатов для уничтожения запаха.

В первом варианте необходимо предусмотреть систему вентиляции. Именно ее отсутствие и приводит к проникновению испарений в кабинку туалета и за ее пределы. В некоторых случаях таким образом можно исправить ситуацию, когда туалет уже построен.

Вентиляционную трубу монтируют в подиум кабинки и выводят наружу, выше на 30 сантиметров кровли строения.

Чтобы вентиляция работала эффективнее, на верхушку трубы монтируют дефлектор

В числе конструктивных методов стоит упомянуть герметично закрывающуюся крышку, двухметровую глубину ямы и использование устойчивых к химическому воздействию материалов для обустройства выгребного резервуара. Если правильно применить все эти способы, дачный туалет не будет беспокоить окружающих своим «ароматом».

Второй вариант борьбы с испарениями – использование химических и органических средств очистки. Это довольно затратная методика, но и она весьма эффективна.

В продаже можно найти средства бактериальной очистки и химические препараты, ускоряющие процесс разложения органических отходов в яме

Установка септика для дачного туалета

Принцип работы септика заключается в разделении отходов на жидкие и твердые. Емкость септика в обязательном порядке снабжают вентиляционной трубой и люком.

В качестве резервуара можно использовать пластиковые баки и контейнеры, кирпичные конструкции, металлические емкости и железобетонные кольца

Для установки септика без запаха из бетонных колец потребуется вырыть котлован глубиной 2-3 метра с диаметром 2 метра. Такого резервуара вполне достаточно для небольшой семьи. Если предполагается использовать в качестве емкости пластиковую цистерну, стенки котлована необходимо укрепить кирпичной кладкой. Она не позволит в случае деформации грунта раздавить пластмассовую конструкцию.

С одной стороны, в резервуар подключается сточная труба, с другой – труба для удаления воды, она должна размещаться на 20 сантиметров ниже сточной. Если колодец состоит из бетонных колец, на дно засыпается гравий после установки колец промежутки между стенками и грунтом тоже заполняются гравийной смесью.

Такую конструкцию называют дренажным колодцем

Варианты исполнения выгребной ямы

Существуют два основных варианта исполнения выгреба:

• без дна;
• с дном.

При устройстве выгребной ямы своими руками без откачки, подразумевается впитывание отходов через открытое дно в почву. Для сборки такого выгреба могут использоваться бетонные кольца, старые покрышки, металлические бочки, кирпич, монолитный бетон или бетонные блоки. В случае с выгребом, который требуется периодически откачивать, используют готовые пластиковые емкости.

Чтобы выбрать подходящий вариант для участка, нужно разобраться в особенностях и ключевых отличиях двух систем.

Выгреб с естественной фильтрацией

Чаще всего выгребные ямы без дна собирают из железобетонных колец. Этот материал долговечен, не боится агрессивной среды, легко монтируется.

Такая система подойдет как для сезонного, так и постоянного проживания. Кольца устанавливают на песчано-гравийную подушку, которая осуществляет фильтрацию стоков, пропуская их через себя в почву. Для повышения качества очистки, в такие выгребы рекомендуется заливать растворы с анаэробными микроорганизмами.

Яму с открытым дном размещают на расстоянии не менее 5 м от фундамента строения и 20 м от источника водоснабжения. Глубина котлована зависит от уровня пролегания грунтовых вод, нижняя часть должна быть ниже УГВ не менее чем на 0,5 м.

Выгребы с открытым дном следует согласовывать в соответствующих службах, в противном случае владельцы рискуют получить штраф.

Выгреб с дном

Системы с дном устанавливают на территориях с глинистыми почвами и низким УГВ. В этом случае фильтрация стоков через грунт невозможна, а поэтому применяют накопительный вариант. Размеры емкости должны соответствовать уровню водопотребления в доме, но если постоянно проживают более 4 человек, потребуется приобретать специальные канализационные системы.

Для утилизации накопленных отходов приходится вызывать ассенизаторскую машину, поэтому, при размещении выгреба на участке, следует учитывать возможность подъезда специального транспорта.

Выгребные ямы с дном требуют обязательной организации вентиляционных труб, которые выводят газы, образующиеся в процессе работы микроорганизмов при очистке стоков.
