Схема подключения через выключатель на проводе
А что
делать, когда конструкция бра не позволяет разместить внутри корпуса
дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

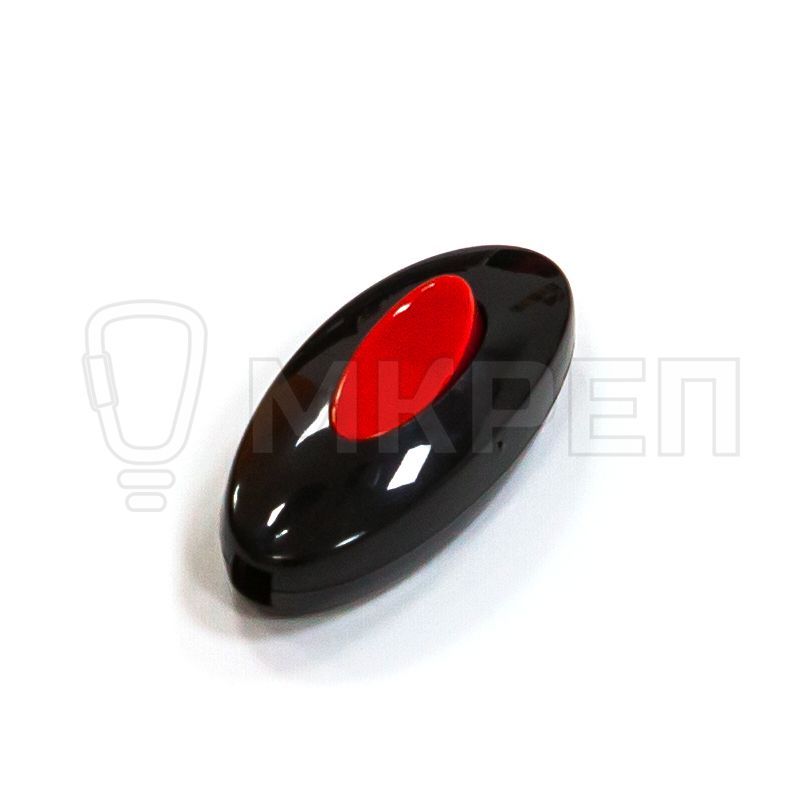

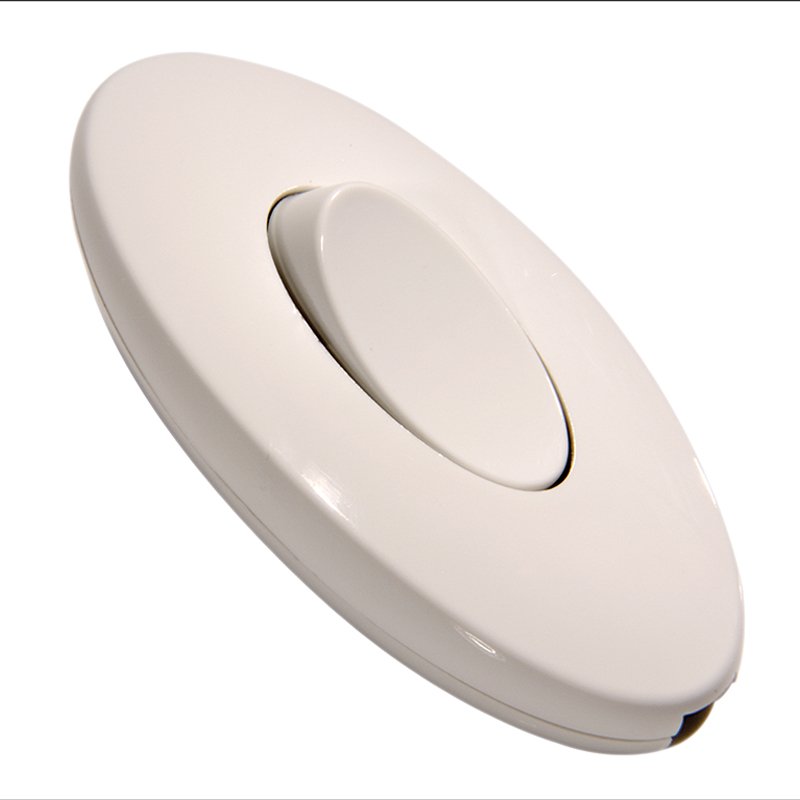

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

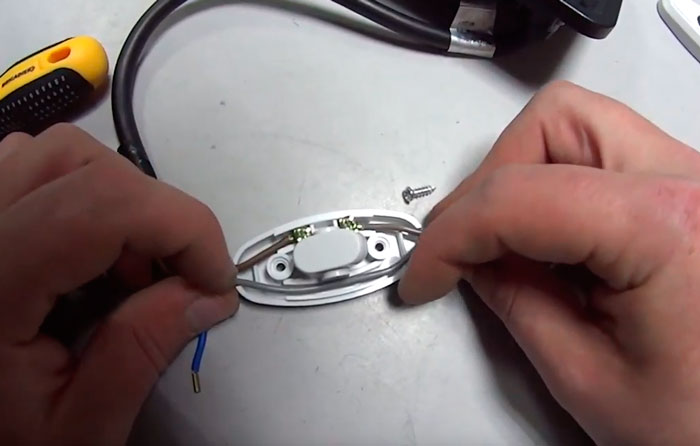

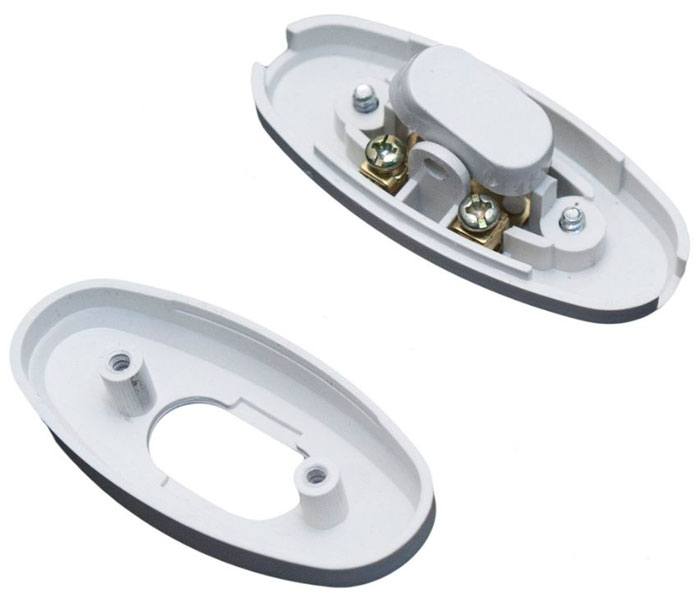

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.
По аналогии
с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий
провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.
При этом
жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на
разной длине. Один из проводников подключаем к одному контакту, а другой – ко
второму.

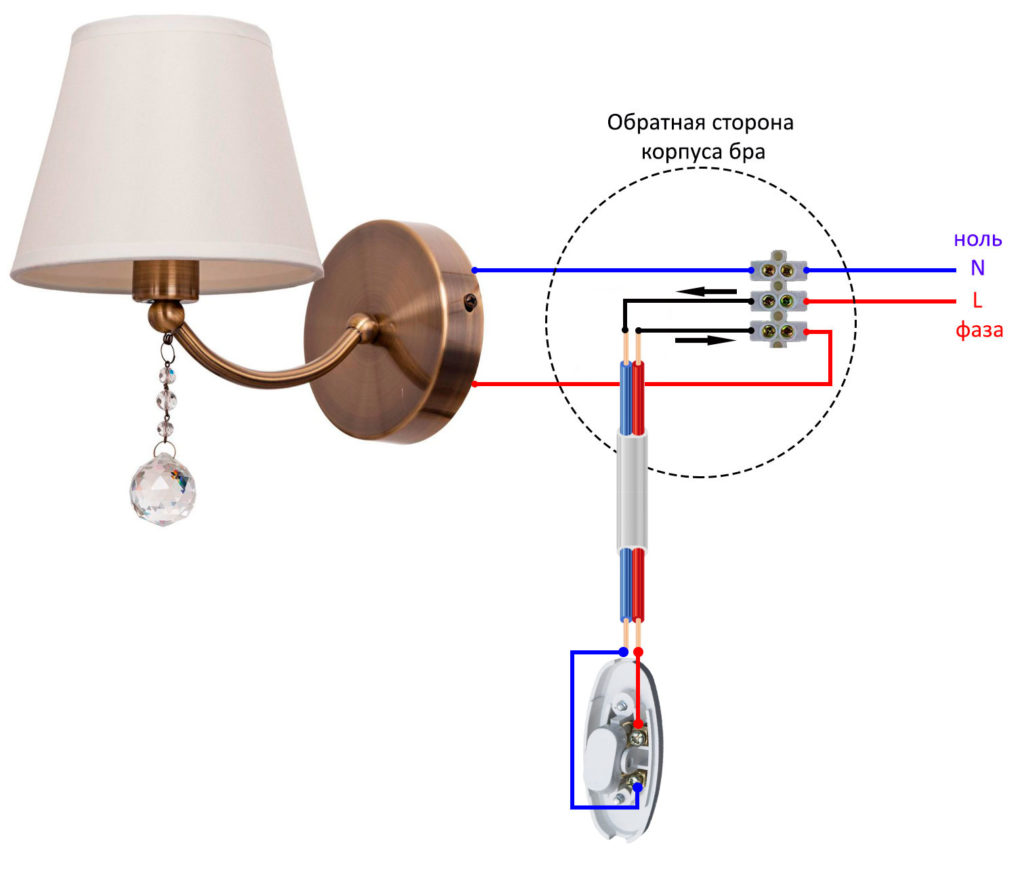

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.
Ноль по
старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к
переключателю, а затем через вторую жилу возвращается обратно в бра.
А что
делать, если вы хотите установить светильник в новом месте, где вообще ранее не
закладывалась под это дело проводка, но зато недалеко присутствует розетка?
Дабы не
срывать обои и не штробить заново стены, можно просто смонтировать бра над
розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете

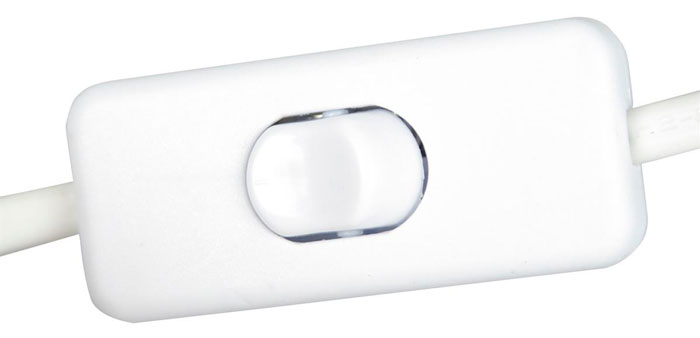

вилку, другой конец заводите в бра, а посередине устанавливаете проходной
переключатель.

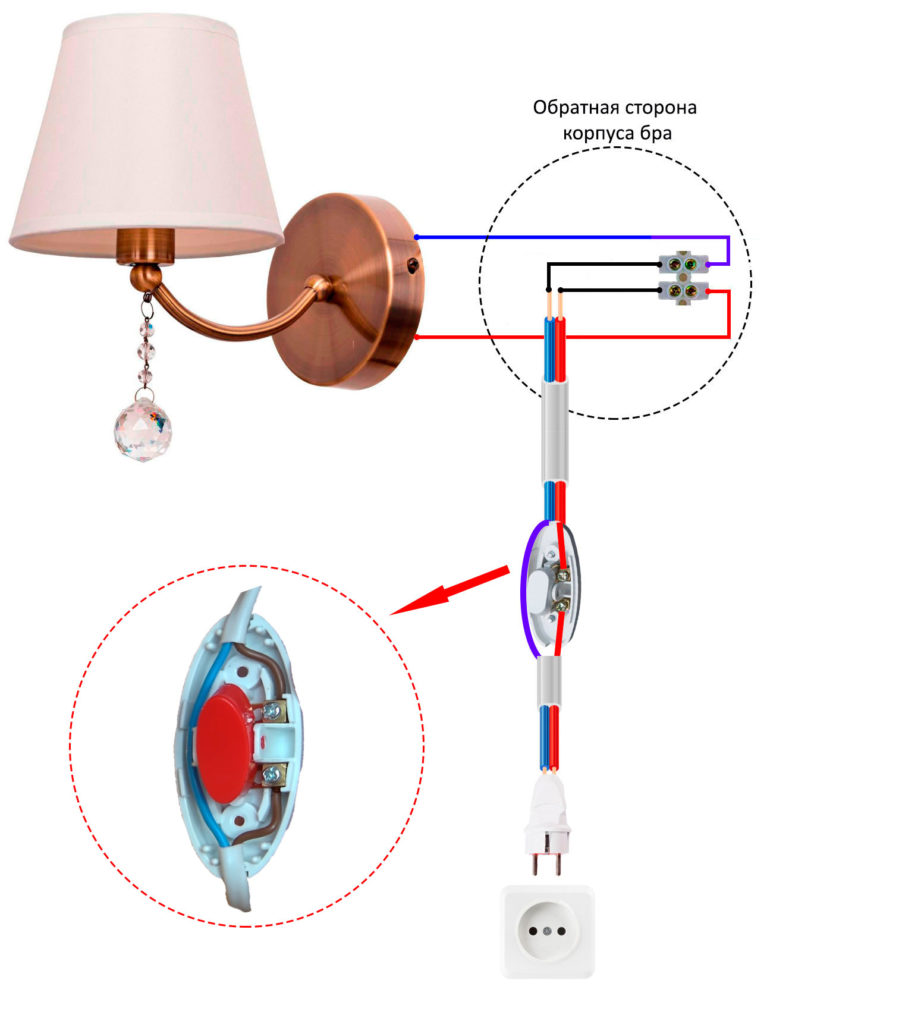

Получается
вот такая схемка:

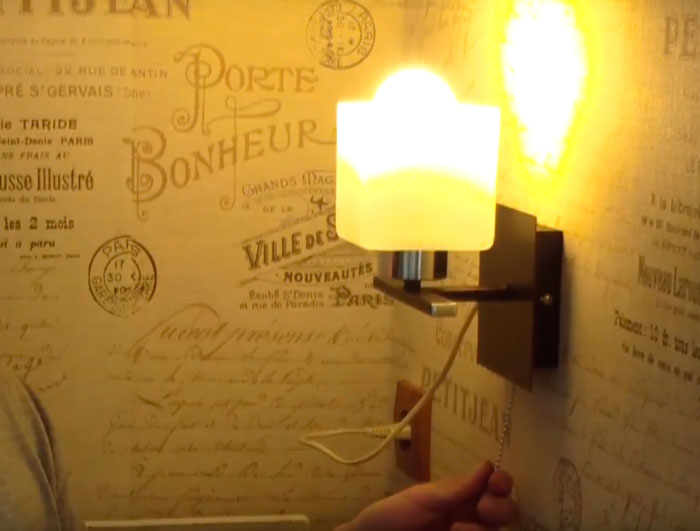

Со стороны
это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на
виду останется только шнурок с выключателем, то картинка немного меняется.
Самое
главное на вилке и розетке не забудьте отметить с какой стороны находится фаза.
Потому что выключатель должен разрывать именно ее.
Перевернете
вилку и это может закончиться весьма печально. В этом случае на шнуре
рекомендуется монтировать переключатель, который одновременно разрывает сразу
два проводника, как фазный, так и нулевой.
Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.
Порядок ремонта
Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:
- Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
- Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
- Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
- Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
- Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
- Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.
Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

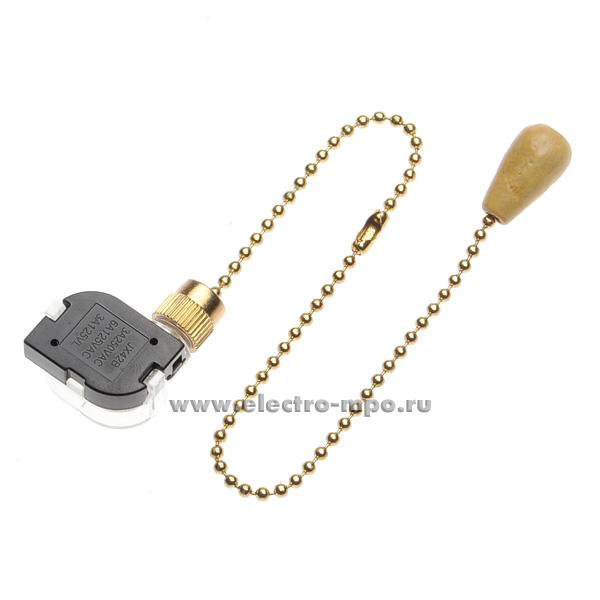

Монтаж бра с веревочным выключателем

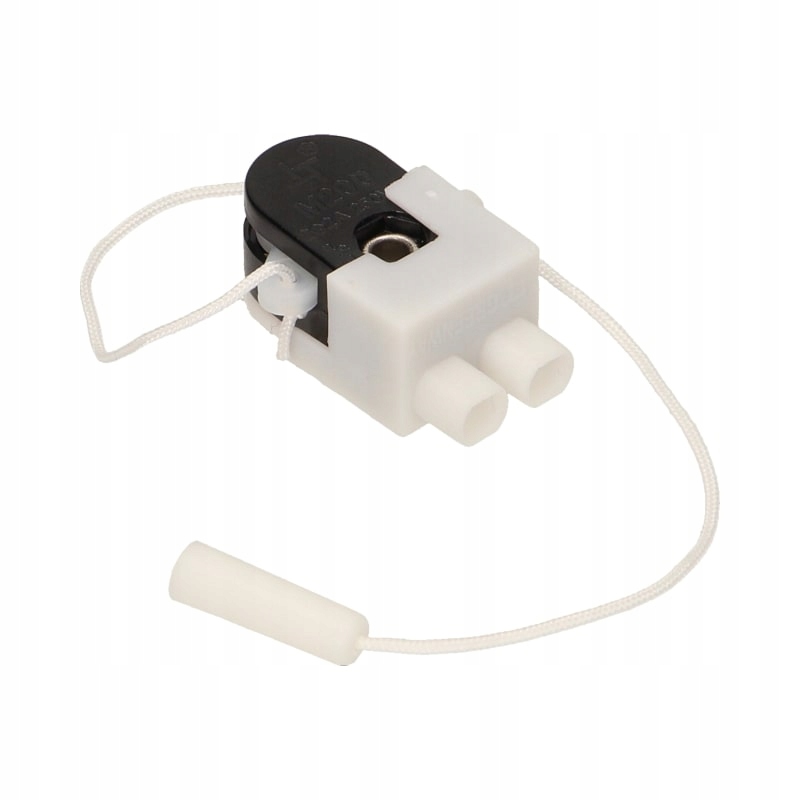

Схема подключения веревочного выключателя к бра
Выключатель-цепочку устанавливают по следующей схеме:
На стену наносят разметку под монтаж будущего светильника. Это просто две точки, расположены на некотором расстоянии друг от друга в соответствии с техническими зазорами на обратной стороне планки фиксации. Чтобы избежать падения строительной пыли на пол, можно под разметку на скотч прикрепить полиэтиленовый пакет. Сверлят отверстия перфоратором. В них забивают дюбели. Теперь нужно привинтить фиксирующую светильник планку
Важно хорошо затягивать гвозди. Из штробы подводят к пластине кабель, чтобы подключить его потом к осветительному прибору
На корпусе светильника в нижней его части строго по центру нужно сделать метку. Здесь сверлится отверстие 8 мм под вывод выключателя шнурка для бра. С одного его конца имеется кнопка, которая и будет работать как скрытый стимулятор замыкания/размыкания цепи. Главное – не превысить сечение зажимного кольца, работающего как фиксатор выключателя. В готовое отверстие пропускают цепочку и зажимают кнопку при помощи вышеупомянутого болта (гайки). При подсоединении проводов фазу нужно всегда стыковать на выключение. Таким образом при случайном попадании пальца в пустой патрон человек не получает травмы. В советских квартирах этим правилом часто пренебрегали, и при контакте руки с лампочкой можно было получить электрический разряд. При помощи ваг стыкуют провода. Коричневый кабель фазы соединяют с выключением кнопки. Синий провод на 0 подводят к проводке в стене, а второй провод от кнопки (на включение) – к кабелю фазы здесь же. При помощи индикаторной отвертки проверяют питание. На пластину монтируют основание светильника, к которому уже подведен выключатель шнуровой для бра. Осталось вкрутить в патрон осветительного прибора лампочку и надеть плафон. Дергают за веревочку и видят полноценную изящную подсветку после правильного подключения.
Способы подключения
Веревочная модель
Если светильник бра имеет веревочный выключатель, то осуществить монтаж изделия будет не сложно.
Для начала нужно подвести провода к месту подключения. Обычно высота установки бра не нормируется и составляет от 1 до 2 метров. Разводку кабеля рекомендуется осуществлять скрытым способом, чтобы не портить интерьер комнаты. На выходе у Вас должно находиться 3 провода: земля, фаза и ноль. Маркировка N означает что провод нулевой, L — фазный, PE — заземляющий. Выключатель-шнурок более простой в подключении, все что нужно – завести контакты к клеммным колодкам и зафиксировать согласно схеме. Чтобы не наделать ошибок, рекомендуем Вам ознакомиться с цветовой маркировкой проводов. Фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.
Видео урок по подключению изделия
Клавишная модель
Альтернативный вид выключателя света – клавишный. Очень часто конструкция бра устроена так, что вместо веревочки либо цепочки оставлены только контакты, которые нужно самостоятельно подключить. Тут ничего сложного нет, главное делать это на этапе монтажа электропроводки в квартире либо доме. Это связано с тем, что при электромонтажных работах скрытым способом необходимо будет долбить штробы под выключатель и прокладку кабеля.
Итак, схема монтажа имеет следующий вид: вводная фаза от сети должна идти на выключатель, а с него назад на светильник (чтобы можно было осуществлять разъединение цепи). Ноль и земля подключаются напрямую.
К вашему вниманию наглядные схемы подключения настенного бра своими руками:
Обращаем Ваше внимание на то, что в некоторых (особенно китайских) изделиях цвета проводов могут быть одинаковыми. В этом случае для себя рекомендуется пометить каждый контакт с помощью цветных кембриков. Это позволит сделать ремонт и обслуживание безопасным
Это позволит сделать ремонт и обслуживание безопасным.
Шнур с вилкой
Есть еще один способ подключения бра к сети — электрическим проводом с вилкой. В этом случае провода от светильника нужно соединить к обычному шнуру, который будет вилкой подключаться к розетке. Преимущество такого варианта заключается в том, что можно обойтись без штробления стен и без дополнительной установки выключателя. К тому же в цепь можно добавить шнурок, который будет разрывать цепь, чтобы не дергать постоянно вилку с розетки.
Крепление проводки к клеммам выключателей
Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.
Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.
Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.
К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.
На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.
Как подключить бра, способы подключения, пошаговая инструкция
2017-01-25
Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:
- светильники со шнуровым выключателем;
- бра, питание которых обеспечивается от розетки при помощи вилки;
- световые устройства, включаемые при помощи клавиши на стене.
Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.
Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?
Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.
Для подключения бра с цепочкой вам потребуются такие инструменты:
- изолента;
- саморезы;
- отвертка;
- остро заточенный нож.
Важно! Перед началом работ не забудьте обесточить помещение
Существует две разновидности подключения — с тремя и двумя проводами:
- в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
- в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.
По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов
Клавишные модели — как подключить светильник бра с выключателем?
Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.
Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:
вводная фаза должна идти на выключатель; фаза от выключателя должна заходить обратно на осветительный прибор; ноль и землю соединяйте в данной ситуации напрямую.
Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков
Шнур и вилка — как подключить бра к розетке?
Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.
Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.
Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.
По методу включения/выключения
Здесь деление разнообразнее:
Поворотный. Включение/выключение производится поворотом рычага вокруг горизонтальной оси.
- Перекидной. В эту группу включим все выключатели для управления освещением из нескольких мест (походные, маршевые, перекидные, реверсивные).
- Клавишный. Этот тип характерен для бытового использования. Управление освещением осуществляется клавишами.
Кнопочный. Кнопочный выключатель с фиксацией может иметь электропривод, механизм приводится в действие легким нажатием кнопки. Кнопочные выключатели без фиксации в быту знакомы всем по кнопке звонка.
Шнурковые. Управление механизмом происходит при помощи шнурка.

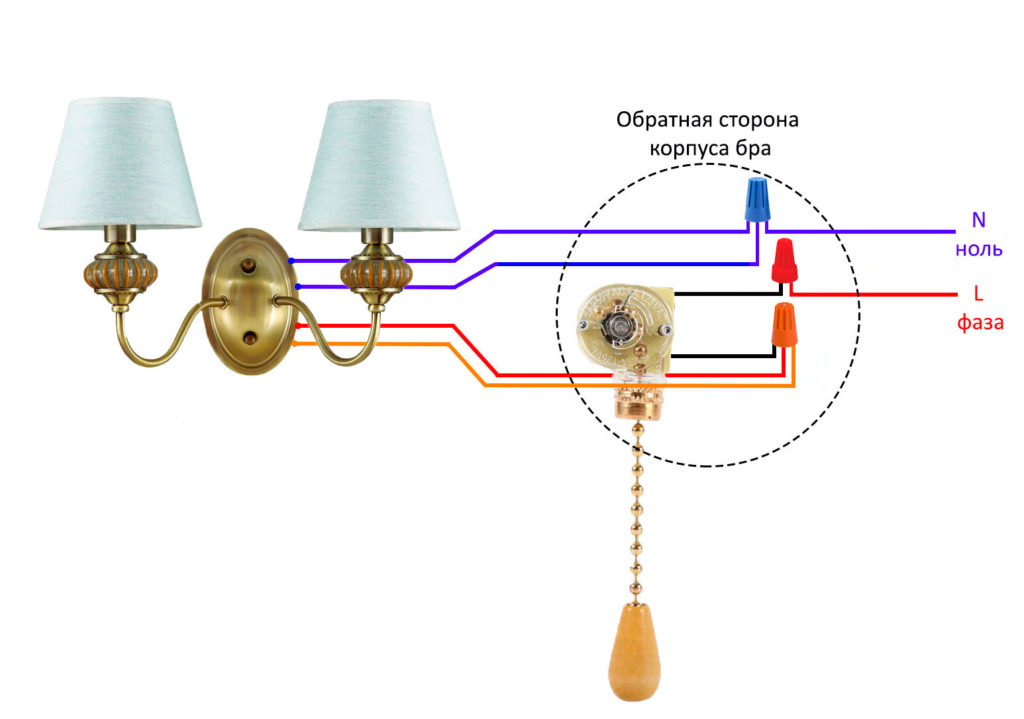

Подключение бра на две лампочки
С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.
Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

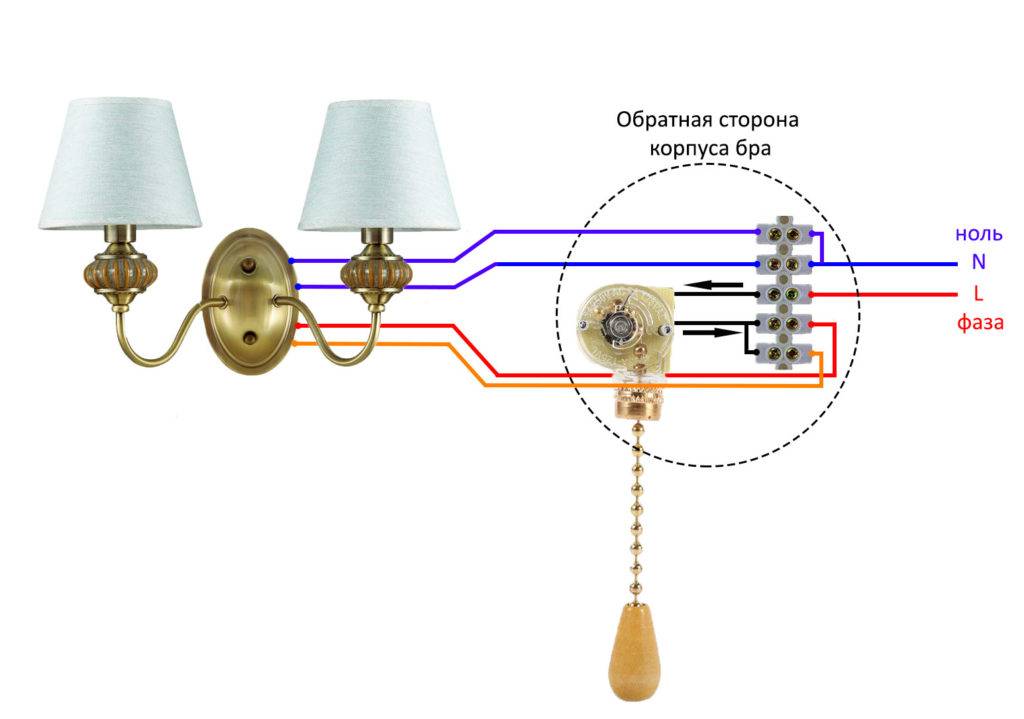

Схема
подключения здесь будет следующая:
При наличии
в домашней эл.проводке третьего заземляющего проводника (обычно он
желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на
специально предназначенное место.
Ищите
соответствующий значок на корпусе изделия.
Внимание!
Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.
Применение
Бра является практически обязательным элементом спальной, прихожей или ванной и, в основном, его используют именно в тех в комнатах, где читают, так как он обеспечивает небольшую площадь освещения, которая не будет мешать другим. Механизмом контроля работы в таких светильниках выступает выключатель шнуровой из волокон или сплава, сплетенного цепочкой.
Схема подключения
Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.
Но светильник может выполнять только одну функцию: декоративную или практичную. Такой светильник не может одновременно использоваться в качестве источника света для чтения и для создания визуальных эффектов. Для создания двух различных эффектов потребуются разные типы ламп и плафонов.
В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения
Виды выключателей для светильников и бра
Бра с веревочным выключателем
Все подобные электромонтажные элементы классифицируют по нескольким параметрам. По технике крепления различают:
- наружные (накладные), которые монтируют без врезки в стену;
- внутренние (встроенные), требующие штробления панелей.
По способу подсоединения выключателей для лампы различают такие элементы:
- С безвинтовыми зажимами. Быстро и просто монтируются, провода в клеммах держатся надежно.
- С винтовыми зажимами. Менее надежный элемент, у которого клеммы периодически ослабевают. Приходится регулярно подкручивать их.
Различаются также электромонтажные элементы по способу включения:
- Клавишный. Самый знакомый для всех тип выключателя. Может быть одно-, двух-, трехклавишным. Благодаря такой конструкции можно управлять отдельными лампочками в светильнике.
- Кнопочный. Осветительный прибор приводит в действие механизм из пружины подвижного контакта. В результате воздействия на кнопку происходит замыкание и размыкание электрической цепи. Ярким примером кнопочного элемента является выключатель на проводе для бра. Часто светильники уже оснащены им.
- Выключатель с цепочкой или веревкой. Этот тип элементов работает по принципу кнопочных. При первичном натяжении шнура происходит замыкание цепи (лампа светится). Повторное натяжение цепочки размыкает цепь (светильник тухнет). Переключатель для бра с цепочкой или верёвочкой удобен в использовании и выполняет дополнительную декоративную функцию.
- Поворотный. Напоминает внешне тумблер, который можно сдвигать вверх/вниз или вправо/влево. Такой элемент используют при создании ретро дизайна.
- Сенсорный. В его основе лежат микросхемы. Главное отличие от всех предыдущих моделей — полное отсутствие выступающих деталей на панели (кнопок, клавиш, тумблеров). Выключатель реагирует на движение ладони. Дополнительно сенсорные элементы могут реагировать на температуру, уровень освещенности.
Накладной клавишный выключатель
Кнопочный Поворотный
Сенсорный
7. Акустические
Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала определенной громкости, например, хлопка в ладоши. Выключатели такого типа с таймером устанавливаются не только в квартирах, но и на лестничных площадках. В некоторых моделях предусмотрена настройка времени, спустя которое выключатель разъединяет цепь. Зачастую акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.
Главный плюс этой модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.
Применение
Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.
Но светильник может выполнять только одну функцию: декоративную или практичную. Такой светильник не может одновременно использоваться в качестве источника света для чтения и для создания визуальных эффектов. Для создания двух различных эффектов потребуются разные типы ламп и плафонов.
В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения
Правильно подбираем светильник
Независимо от того, какой формы, с каким типом выключателя приобретается настенный светильник, важно учитывать следующие рекомендации:
Не рекомендуется приобретать дешевые изделия китайского производства, которые не являются абсолютно безопасными в применении, а также быстро выходят из строя. Лучше покупать любое светотехническое оборудование известных брендов, имеющих хорошие отзывы. Оно отличается высоким качеством, продолжительным сроком эксплуатации, главное, безопасностью применения.
Предварительно стоит определиться с местом расположения осветителя. Например, настенные компактные бра с кнопочным включателем на корпусе — идеальный вариант для подсветки элементов интерьера. Объемные модели настенных светильников бра с выключателем могут использоваться для помещения как основное осветительное оборудование.
Стиль осветителя должен соответствовать интерьеру помещения
Обязательно стоит обращать внимание на форму, цвет, декорирование осветительного прибора.
Общие сведения
Устройство и принцип работы
Выключатель одноклавишного типа конструктивно состоит из основных 4 частей:
- Главная (металлическая, куда реже пластиковая).
- Рабочий механизм, который состоит из контактной группы, зажимов (для подсоединения электрических проводов) и элементов для крепления.
- Клавиша.
- Защита декоративного элемента (корпус или рама).
Рассмотрим, какие есть виды коммутаторов.
Виды выключателей с одной клавишей для управления
По способу установки отличаются 3 основные виды выключателей:
- Для скрытой проводки, которую часто используют при возведении современных построек.
- Для наружной установки (такие изделия в основном популярны для загородных построек).
- Для установки на шнур прибора освещения.
По степени защищенности механизма внутреннего типа от влаги и пыли:
- Для защиты помещения (IР20).
- Для помещений, в которых повышенный уровень влажности (IР44).
- Для наружного применения (IР65).
По числу коммутируемых внутренних контактов:
- Однополюсные (с одной группой контактов, которые подключают в разрыв проводов «фазы»).
- Двухполюсные (с двумя группами контактов, которые отключают от электрического устройства оба провода питания: ноль и фаза).
- Проходные, которые обладают тремя контактами.
По методу подключения электрических приборов выключатели могут быть:
- С зажимами винтового типа.
- С подпружиненными клеммами для фиксации.
Далее стоит рассмотреть все параметры таких коммутаторов.
Виды выключателей для светильников и бра
Бра с веревочным выключателем
Все подобные электромонтажные элементы классифицируют по нескольким параметрам. По технике крепления различают:
- наружные (накладные), которые монтируют без врезки в стену;
- внутренние (встроенные), требующие штробления панелей.
По способу подсоединения выключателей для лампы различают такие элементы:
- С безвинтовыми зажимами. Быстро и просто монтируются, провода в клеммах держатся надежно.
- С винтовыми зажимами. Менее надежный элемент, у которого клеммы периодически ослабевают. Приходится регулярно подкручивать их.
Различаются также электромонтажные элементы по способу включения:
- Клавишный. Самый знакомый для всех тип выключателя. Может быть одно-, двух-, трехклавишным. Благодаря такой конструкции можно управлять отдельными лампочками в светильнике.
- Кнопочный. Осветительный прибор приводит в действие механизм из пружины подвижного контакта. В результате воздействия на кнопку происходит замыкание и размыкание электрической цепи. Ярким примером кнопочного элемента является выключатель на проводе для бра. Часто светильники уже оснащены им.

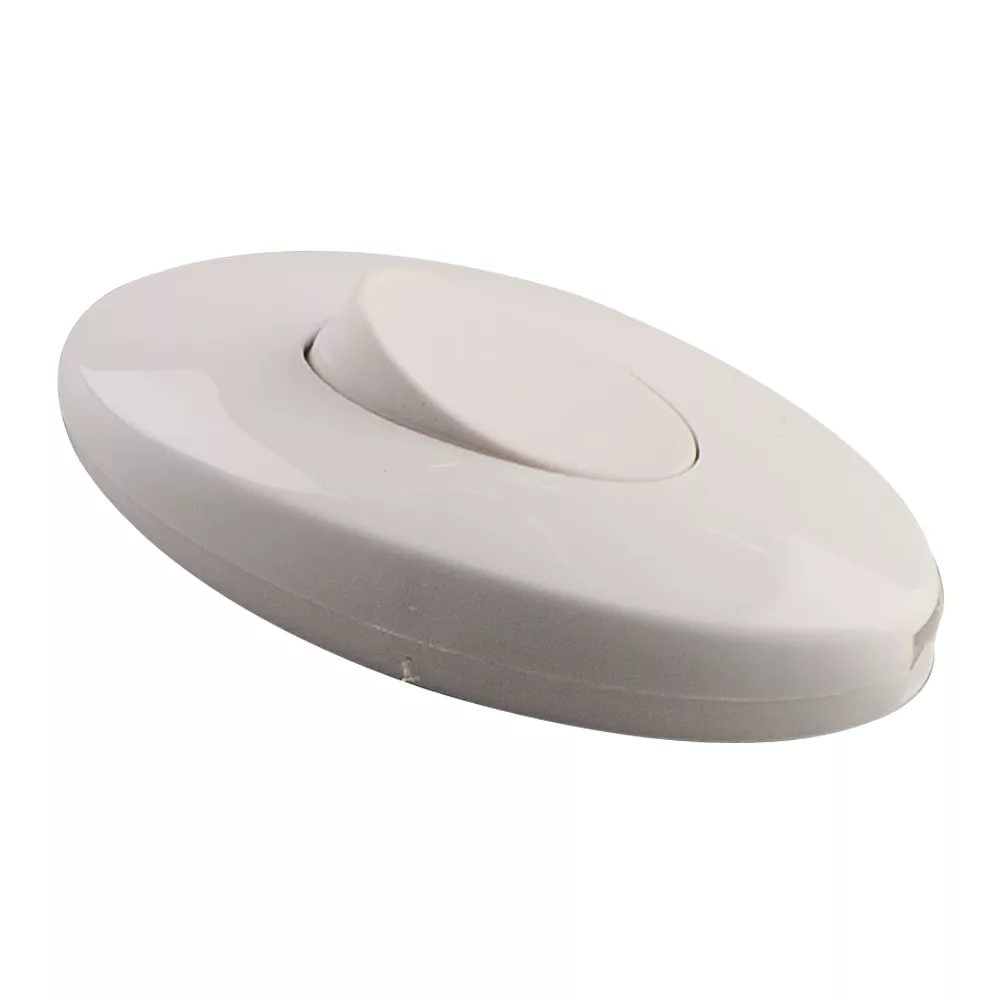

Выключатель проходной для бра внешне ничем не отличается от клавишного, но при этом способен перекидывать питание с одной цепи на другую. Когда происходит размыкание на одном участке сети, тут же замыкается следующий ее участок. Подобные элементы особенно хороши для узких протяженных комнат (коридор, прихожая и др.). Проходные выключатели бывают одинарными, двойными и даже трехклавишными.
Простая схема подключения бра
Настенный светильник бра может использоваться для освещения на кухне, в спальне и даже в ванной комнате. На сегодняшний день существует несколько способов подключения данного устройства. Разница между ними в следующем:
- одна либо несколько ламп в бра;
- питание должно осуществляться напрямую от электропроводки;
- питание должно осуществляться от розетки с помощью вилки;
- разъединение цепи происходит от клавиши на стене;
- разъединение цепи происходит от веревочного выключателя (цепочки либо как его еще принято называть — выключатель-шнурок).
Подробно рассмотрим схемы подключения бра каждого из вариантов. Если светильник имеет одну лампочку, от нее будет выведено 2 провода: фаза и ноль. Чтобы правильно подсоединить их, рекомендуем изначально ознакомиться с цветовой маркировкой проводов.
Итак, фазу от лампочки соединяем с выключателем (в нашем случае веревочным), после чего от выключателя-шнурка проводник ведется к вводной фазе. Ноль (изоляция синего цвета) соединяем напрямую с вводным нулем.
К Вашему вниманию наглядная схема подключения бра с веревочкой и с одной лампочкой:
Если светильник имеет 2 либо больше источников света, то количество контактов увеличиться. К примеру, из двух ламп будет выходить 4 провода (как видно на картинке).
Электрическая схема подключения бра с двумя лампами будет иметь вид:
Обращаем Ваше внимание на то, что вид выключателя света на схему соединения никак не повлияет. Главное – подводить на разрыв фазный проводник, а не нулевой! Для проекта, предоставленного выше, разумнее будет осуществлять подсоединение к двойной модели
Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто. Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю).
Вот и вся схема подключения бра своими руками. Надеемся, что данная информация была для Вас доступной и полезной!
Напоследок рекомендуем просмотреть полезное видео, в котором демонстрируется инструкция по сборке светильника:
Рекомендуем также просмотреть материал: как повесить люстру к потолку!
Способы подключения
В зависимости от конструктивных особенностей приборов освещения, способов крепления производители предлагают различные способы подвода питания к источнику освещения:
бра, питаемые посредством веревочного переключателя;
С веревочным выключателем
- бра, включаемые одноклавишным выключателем;
- бра, подключаемые в электрическую цепь через обычную штепсельную розетку.
Конкретная модель настенных бра подразумевает и соответствующую схему его подключения к электрической сети. Но обывателям зачастую бывает трудно справиться с подобной задачей из-за незнания основных принципов для того или иного вида оборудования. Поэтому будет целесообразным предварительно разобраться с тем, как подключить каждый из видов бра.
Веревочная модель
Такой точечный светильник настенного типа, коммутируемый выключателем-шнурком, подключается непосредственно к электрической проводке, прокладываемой непосредственно к месту установки бра.
В зависимости от типа электрической сети для подключения в разводке кабеля может выделяться две или три жилы:
- L – фазный проводник, чаще всего красного, коричневого или белого цвета, но могут быть и близкие к ним цвета;
- N – нулевой вывод, как правило, это синий провод;
- PE – жила защитного заземления, окрашенная в зеленый цвет или желто-зеленый.
Цветовая маркировка жил
Для подключения бра через веревочный выключатель вам нужен фазный проводник, который ставится в разрыв через коммутатор. Нулевой и заземление или только нулевой провод ведутся дальше к светильнику, как показано на рисунке ниже:
Подключение бра через веревочный выключатель
Клавишная модель
Для управления работой бра через клавишный выключатель принцип аналогичен предыдущему варианту. С тем отличием, что питание электрического прибора будет подаваться и отключаться посредством классической клавишной модели выключателя, которая используется для управления другими вариантами освещения в доме. Для подключения на коммутатор, как и в предыдущем варианте, используется фазный провод, который подводится на разрыв к выключателю.
Далее от выключателя фазная линия ведется к бра вместе с остальными жилами, как показано на рисунке ниже:
Подключение через клавишный выключатель
В данном случае, обратите внимание на порядок цветовой маркировки бра, так как далеко не во всех моделях она соответствует требованию нормативных документов. Поэтому желательно проверять подключение фазных, заземляющих и нулевых контактов для собственной же безопасности. Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя
Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку
Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя. Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку.
Шнур с вилкой
Преимущество подключения бра посредством электрического шнура – это отсутствие привязки к конкретной точке, в которой была выведена проводка. Вы можете выбирать любое удобное место на стене даже после чистовой отделки, главное, чтобы хватало кабеля подключения до ближайшей розетки. Существенным недостатком такого метода являются провода, постоянно находящиеся в поле зрения домочадцев, что может существенно ухудшать общий вид интерьера. Поэтому вариант подключения через шнур к розетке считается наименее аккуратным.
Подключение бра через шнур и вилку
Это интересно: Выбивает автомат при включении гримерного зеркала: причина
Схема управления освещением обычными проходными выключателями из двух мест: кратко
Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.
Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.
Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.
Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.
Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).
При разном сочетании клавиш свечение прекращается.
За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.
На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.
