Правила составления схемы
Работы по планированию канализации частного дома начинаются с составления схемы. Это во многом упрощает задачу и существенно экономит деньги, так как вы сможете более разумно распределить сантехнику, а значит, дополнительных затрат на материалы можно будет избежать. В этом есть ещё один плюс – чем меньше стыков и соединений, тем ниже вероятность прорывов и протечек.
Особенности составления чертежей и схем
В работе над проектом необходимо ориентироваться на технический регламент и нормативные требования, которые можно уточнить в следующих документах:
- ТКП 45-4.01-51-2007 «Системы водоснабжения и канализации усадебных жилых домов».
- СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения».
- СанПиН 4630 «Санитарные правила и нормы охраны поверхностных вод от загрязнения».
Этапы составления схемы канализации в частном доме:
- прежде всего, необходимо нанести все точки спуска: санузлы и кухни, душевые комнаты и бассейны, не забывайте о том, что моечным и стиральным машинам тоже необходим постоянный слив воды;
- отдельно выносятся места расположения общих стояков. При составлении схемы канализации частного одноэтажного дома учитываются линейные нагрузки туалетных комнат и кухни. На этом этапе лучше указать диаметр труб, необходимых для устройства сливной системы. Не забывайте наносить на схему места врезок, использования тройников и переходников;
- указываем точки спуска из системы и добавляем к смете необходимое количество кранов, в том числе поливочных;
точки слива лучше располагать максимально близко к стояку, причём чем больше нагрузка на эту точку, тем ближе к местам сброса её лучше расположить;
на схему в обязательном порядке наносится линия коллекторного трубопровода до точки выхода из здания. Его укладывают вместе с основанием здания;
далее на схему наносят линии подвода стоков от каждой точки слива до коллектора
Обратите внимание, что в линии слива от унитаза запрещается делать врезки;
при планировании следует учесть необходимый угол наклона труб: 3% − для труб диаметром 50 мм, 2% − для труб диаметром 110 мм;
на схему, кроме трубопроводов для транспортировки стоков, наносится место установки фановой трубы.
После завершения чертежа, касающегося разводки сетей внутри дома, приступают к построению схемы прокладки канализационных труб, ревизионных колодцев на участке вне здания. Эти трубы в будущем будут вести к месту установки септика или слива в централизованный канализационный люк.
Тонкости установки пластиковых труб своими руками
Есть несколько нюансов, которые стоит соблюдать для того, чтобы система в дальнейшем работала правильно:
- Нарезка труб должна сопровождаться зачисткой их краев от заусениц. Чтобы работу было проще выполнить, стоит взять пилу с небольшими зубцами и широким лезвием: разрез получится сделать под прямым углом, а количество задир будет минимальным.
- Перед тем, как собрать канализационные трубы, стоит выполнять предварительную сборку, во время которой наносятся контрольные отметки. После этого система разбирается.
- При прокладке трубопровода в стене чаще всего используются металлические трубы, которые соединяются с сантехническими приборами посредством пластиковых отрезков труб. Для соединения разных видов труб применяются муфты, не имеющие раструбов.
- При высверливании отверстия для трубы стойка может ослабнуть. Устранить проблему можно при помощи специальных накладок, которые возвращают стойкам изначальную прочность.
Как выбрать трубы для канализации в частном доме
Независимо от типа очистной установки, для монтажа всей системы понадобятся трубы. Но так как внутренние и внешние разметки находятся в различных условиях, то материалы для них нужно применять различные.
Для обустройства внутренней канализации используются серые трубы из полипропилена и поливинилхлорида со следующим диаметром (в мм):
- 100 – основной стояк и отвод унитаза;
- 65-75 – вертикальные развилки стояка;
- 50 – общий слив отходов с ванны и раковины;
- 45 – индивидуальный слив с гигиенических аксессуаров;
- 32 – отведение с кухни и биде.

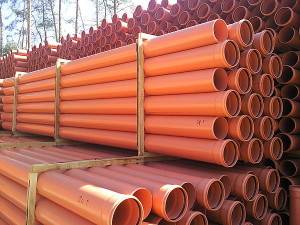

Для внешних магистралей используются оранжевые трубы из ПВХ или асбестовые, которые отличаются повышенной прочностью. На них положена задача выдерживать нагрузки, находясь под слоем земли.
Для канализации в частном доме используют два типа труб: пластиковые и чугунные.
Чугунные трубы
Долговечны, способны выдерживать большие нагрузки. Однако внутри со временем разрушаются коррозией и могут засоряться. К тому же они дорогостоящие, увесистые и хрупкие.
Пластиковые трубы
Разделяются на три подвида по составу. Выбирают наиболее подходящие в зависимости от места использования и нагрузки.
Полипропилен (ПП)
Если всё делать по технологии, практически не имеют недостатков. Легковесные и гибкие, поэтому наиболее распространены. Могут без трудностей вынести высокую и низкую температуру канализационных вод.
Поливинилхлорид (ПВХ)
Применяются для внешних трубопроводов канализации. Доступные и легкие. Их недостатки: хрупкость, а также не стойкость к высоким температурам (лопаются).
При выборе обращайте внимание на внешний вид изделия. Высококачественные стройматериалы имеют ровные края и стыки без заусениц
Также качество можно определить по весу трубы: чем она тяжелее – тем больше толщина пластика и состав материала.
Полиэтилен
Используются для монтажа наружной части канализации. Могут быть любого диаметра, подходят для укладки в грунте на глубине до 15 метров. Не термостойкие, могут расширяться под воздействием температур.
Как правильно сделать канализацию в частном доме
Создание любых коммуникационных систем, начинается с разработки рабочего проекта. В нем указывается схема разводки труб и место установки септика. После того как проект будет подготовлен и утвержден, можно выбирать подходящий канализационный коллектор, определить необходимый диаметр, и сколько потребуется материалов для работы.
Место для установки септика
При создании канализационной системы, важно выбрать правильное место для септика. На выбор влияют такие факторы как:
- глубина расположения почвенных вод;
- особенности рельефа (нужно принимать в расчет направление уклона на участке);
- расположение источников воды;
- глубина промерзания грунта;
- структура грунта.
Монтаж септиков нужно производить с учетом нескольких требований:
- устанавливать конструкцию можно не ближе 5 метров от жилого дома;
- расстояние до колодца не менее 30 метров;
- от зеленых насаждений септик размещают не ближе 3 метров.
Для септика и выгребной ямы необходимо предусмотреть место для заезда ассенизационного автомобиля.
Правильная организация канализации внутри дома
Сначала устанавливают центральный стояк, для него нужно использовать трубу 110 мм диаметром. Для беспрепятственного удаления газов, располагают стояк таким образом, чтобы его верх выступал выше кровлей дома или выходил на чердак. Внутри дома центральный стояк нужно устанавливать не ближе 4 м от окон.
После этого укладывают горизонтальные трубы, необходимо предусмотреть ревизионные лючки, они позволят при необходимости проверить состояние труб и будет проще удалить засор. Лючки необходимо установить над унитазом и возле самых низких участков системы.

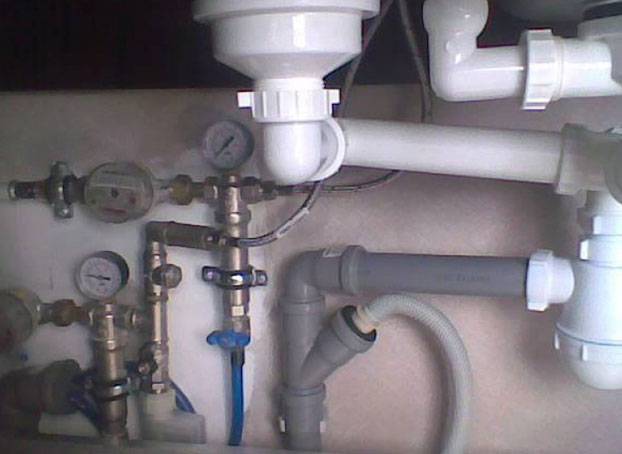

Все сантехнические приборы должны иметь сифоны с водяным затвором. Это предотвратит проникновение неприятных запахов в дом. Нежелательно укладывать трубы с поворотами в 90°, это заметно осложнит перемещение стоков.
Унитаз, к канализации подключают напрямую, необходимо использовать трубу не меньше 100 мм диаметром. Умывальник и ванную можно подключать трубой 50 мм диаметром. Размещать их нужно с небольшим уклоном – примерно 5 мм на 1 м погонный, это облегчит перемещение стоков.
Проектирование системы
Проектирование внутренней канализации в самом коттедже также достаточно просто. Сложности могут возникнуть, только если дом построен в несколько этажей и с большим количеством сантехники. Для обычного малоэтажного жилья в 100–150 квадратов все можно спроектировать самостоятельно. Это не сложнее чем выбрать источник бесперебойного питания для газового котла или аварийный бензогенератор. Надо лишь соблюдать соответствующие строительные нормы.
Правила угла наклона
Все горизонтальные участки канализации в частном доме следует производить под уклоном в три (для труб D=50 мм) и два градуса (при D=110 мм) по направлению движения стоков. Наклонять трубопроводы больше нельзя, так как вода по ним стекать будет излишне быстро, оставляя внутри фекалии и твердые отходы. А при меньшем уклоне нечистоты наоборот будут застаиваться в отводах, не доходя до центрального стояка.
Внутренняя разводка труб
Состоит система внутренней канализации из:
- горизонтального выпуска (трубы до септика);
- вертикального стояка с вентиляционным отверстием наверху;
- горизонтальных отводов до каждого сантехнического устройства.
Монтаж канализационных труб в доме
Монтаж стояка
Подсоединение отводов к вертикальной трубе производится посредством тройников, а поворот ее к выпуску – коленом с плавным изгибом. В целом монтаж канализации частного дома начинается с установки стояка, собираемого снизу вверх и строго вертикально. Крепится к стене он хомутами с расстоянием между крепежами максимум 2 метра. Для проведения его сквозь межэтажные перекрытия применяются металлические гильзы на пару сантиметров шире самого трубопровода.
Основные правила для монтажа канализационной системы
Схематика системы канализации
При проектировании и планировании монтажных работ нужно учесть некоторые основные факторы:
- Вид и расположение сборника или септика.
- Круглый год ли будет использоваться система;
- Количество потребителей;
- Обслуживание – профессиональное или самостоятельное.
Для небольших домов более предпочтительнее максимально компактная система с простой схемой. Такие проекты недорогие, а часто и более эффективные. Когда все точки водозабора находятся рядом, тогда можно использовать один стояк.
Монтаж этой системы следует проводить по санитарным и техническим правилам. Зачастую септик должен находиться не ближе, чем 5 м от жилого дома. Если существует дефицит расстояния, это может привести к растрескиванию фундамента. Если расстояние слишком большое, трубопровод будет часто засоряться. Септик следует располагать в 30 м от источника воды. Запрещается монтаж системы рядом с забором соседа.
Как сделать канализацию в частном доме: что следует знать о материалах?
Если ранее основным материалом для производства канализационных труб был чугун, то теперь устаревшие чугунные трубы при капитальном ремонте меняют на ПВХ изделия.
При новом строительстве для монтажа бытовой канализации используют только трубы ПВХ.
Канализационные трубы из этого материала давно стали лидерами среди изделий, использующихся при прокладке канализационной системы и организации правильного слива.
Основной причиной столь быстрого роста их популярности стала их невысокая стоимость, простота монтажа, не требующая применения специальных инструментов, огромный ассортимент изделий разного предназначения и размеров.
Не менее важно, что использование труб ПВХ позволяет легко монтировать сливные сети различной конфигурации, создавая конструкции с поворотами. Повороты монтируются с помощью комбинаций пластиковых колен, соединяющих трубы под углом 45 градусов, что позволяет при эксплуатации избежать засоров
Сливные трубы выпускаются различных видов, каждый из которых предназначен для различных условий эксплуатации. По своей конструкции они одинаковы, а вот их цвет говорит о месте использования. Для внутренней канализации следует приобретать изделия серого цвета. Они изготовляются различной длины и диаметра.
Для отвода воды из кухни и ванной их вполне достаточно приобрести с диаметром 50 мм. Стоимость зависит от длины, предлагаемой производителями в диапазоне от 250 мм до 2000 мм. Цена, соответственно начинается от 25 руб. за штуку, до 90 рублей.
Трубы ПВХ диаметром 110 мм, используемые для стояков и вывода канализационных стоков наружу, стоит около 170 рублей за погонный метр.
Сегодня невозможно назвать точные цены, так как они зависят не только от производителей, но и от стоимости доставки к месту продажи, а также и от аппетита продавцов. Однако по названным цифрам можно примерно подсчитать стоимость необходимых материалов.
Подключение к сетям канализации, какие документы потребуются
Готовый план дома. Обязательным образом, на бумаге должна быть представлена схема прокладки канализационного трубопровода. Данный процесс, осуществляется с помощью компании, которая проводит геодезическую экспертизу.
Все технические условия подключения канализации. Все эти вопросы рассматривается организацией.
Схема, на которой будет указан план, именно по нему необходимо провести подключение канализации. Данный документ обязан предоставить специалист, который проектирует и устанавливает технические функции. Он опирается на основания технических условий, таким образом выдает новый план.
Проект, который подготовлен в водоканале, с их согласованием. Данным процессом занимается архитектурное управление.
Необходимо также запомнить один главный нюанс. Перед тем, как приступить к строительным работам, необходимо взять разрешение у своих соседних жильцов. Они обязаны подписать свое согласие. Если возникнут дополнительные вопросы по поводу трубопровод, которые будут проходить по тем местам, где уже проведены другие электрические или тепловые сети, то в данном случае, необходимо взять другое разрешение. Необходимо потребовать специальный документ в организации. Если владелец не будет преследовать определенных требования, то ему придется заплатить огромный штраф.
Чтобы провести трубопровод до центральной магистрали, необходимо взять разрешение. В том случае, если поблизости расположен колодец. Труба, которая будет проходить по участку до колодца, будет направлена под определенным наклоном и углом. Чтобы определить с точность глубину укладки, необходимо воспользоваться специальными значениями, предоставленными данными в СниП.
Необходимо учесть также один главный совет. Данный вопрос касается наличия существующих поворотов на трассе. Как показано в практике, повороты на трассе не должны существовать, но если вдруг возникнет такая проблема, то необходимо развернуть магистраль на несколько градусов, примерно на 90. Рекомендовано также установить ревизионный колодец. Так как, в этом случае колодец выполняет функцию контроля над данной системой.
Значительную роль выполняет правильная подборка высоты копки траншеи. Необходимо учесть определенные элементы. Диаметр трубы должен быть больше, чем внутренняя. Обычный размер составляет до 250 мм. В основном, используются трубы с диаметром от 150 до 250 мм. После того, как специалист определиться с размером труб, необходимо выкопать дно траншеи. Как только завершится процесс, подушку можно предоставить для укладки трубопровод.

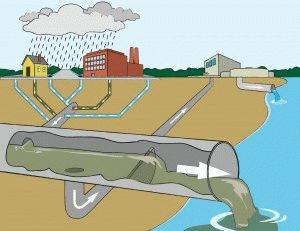

Виды канализационных систем
Все виды сливных коммуникаций можно разделить на два вида – автономные и централизованные. Для первого варианта характерно устройство сливной ямы или септика, очистной станции. Бытовые и органические отходы из них либо откачиваются и вывозятся в отведенные места для очистки и переработки, либо очищаются на месте, с помощью системы фильтров и отстойников. При устройстве централизованной прокладки канализации стоки идут в общегородскую (сельскую, поселковую) систему.
Поскольку централизованная установка канализации в частном доме возможна сравнительно редко, только в условиях плотной городской или сельской застройки, в нашей статье будет рассматриваться в основном автономная система.
Выделяют варианты:
- сливная яма для временного использования. Характерна для уличных туалетов, куда помимо биологических отходов отправляют и жидкие бытовые. Яма в этом случае после наполнения закапывается и выкапывается в другом месте. Применимо только для редкого использования неприхотливыми людьми;
- сливная яма с откачкой. Возможна как для установленных внутри дома туалетов и сливов из раковины/ванны/мойки/стиральной и посудомоечной машин, так и для уличных «удобств». В обязательном порядке выполняется гидроизоляция стенок бетонной или кирпичной емкости;
- выгребная яма с устройствами для частичного осветления сливных вод. В качестве рабочего элемента используется фильтрующий колодец или однокамерный септик. В колодце/септике периодически накапливаются твердые отходы, подлежащие вывозу;
- многокамерные септики (иначе фильтрующие или очистные станции). Уровень очистки сточных вод в этих устройствах позволяет сбрасывать осветленные отходы непосредственно в грунт или близлежащий водоем.
Автономная канализация для частного дома может быть устроена по любому из вариантов, но необходимо учитывать ограничения по перерабатываемому или допустимому для сброса объему отходов:
- временная сливная яма фактически «одноразовое» сооружение. Ее объем редко превышает 5…10 кубических метров, поэтому сразу после заполнения она перестает быть пригодной для использования;
- при своевременной откачке сливные ямы в виде бетонной или кирпичной емкости с гидроизоляцией могут применяться для обслуживания небольшого частного дома/дачи/гостевого флигеля. Объем таких ям также составляет 5…15 кубометров, поэтому использование стиральной/посудомоечной машины и активную эксплуатацию душа/ванной придется ограничить;
- производительность однокамерных септиков или фильтрующих колодцев ограничена их объемом и конструкцией, но при правильном выборе устройства они подходят для семьи 2…5 человек, пользующейся водой в обычном режиме;
- многокамерные септики и очистные станции рассчитаны на активное водопользование, многообразие их моделей позволяет подобрать конкретное устройство под запланированный объем сточных вод.
Разумеется, канализация в частном доме своими руками проще и быстрее всего устраивается по первому и второму варианту. Монтаж септиков требует либо наличия достаточных навыков в строительстве и прокладке коммуникаций, либо привлечения специалистов.
Как определить уклон трубы в траншее
- глубина промерзания грунта;
- глубина входа канализационной трубы в септик или общую трубу;
- количество поворотов;
- близость грунтовых вод.
Правильная укладка канализационных труб в траншею подразумевает соблюдение уклона. Уклон каждого погонного метра трубы диаметром 110 мм должен быть не меньше 2 см в сторону стока. При меньшем уклоне вода будет уходить в общую канализацию медленно, без эффекта самоочищения. Поскольку при выводе стоков из дома их температура 15-20ºС, выход из строения достаточно углубить на 50 см. Если уложить трубу на такой глубине нет возможности, ее надо хорошо утеплить. Трубопровод не заглубляют в случае близкого залегания грунтовых вод, в этом случае его утепляют по всей длине. Использовать для канализации под землей можно такие материалы:
- вспененный полиэтилен;
- пенопласт;
- керамзит.
Траншея для труб должна быть с минимальным количеством поворотов, оптимально — прямая. При наличии в траншее изгибов и длине системы более 12 м устанавливаются смотровые колодцы для устранения засоров и поломок. Прокладка наружной канализации на первом этапе предполагает проведение земляных работ. Для труб диаметром 110 мм копают траншею шириной 60 см и глубиной на 10-15 см ниже проектируемой для создания амортизационной подушки.
Конструкция канализационной системы
Трубы режутся следующими методами:
- Для резки большого объема труб на свободном пространстве лучше всего использовать отрезной станок, в результате использования которого края труб получаются очень чистыми.
- Пластиковые трубы можно резать и специальной пилой – результат получается достаточно качественным. К тому же, такой способ еще и является очень удобным, что также положительным образом сказывается на работе.
- В домашних условиях резка труб выполняется обычной ножовкой по металлу: из-за небольших зубьев количество заусениц будет минимальным, но обрезать трубу ровно будет затруднительно, поэтому ей может потребоваться дополнительная обработка.
Последовательность действий при устройстве канализации

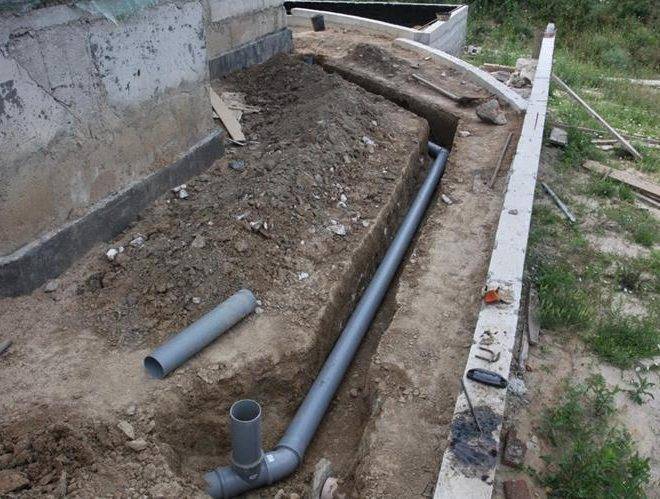

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.
Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.
Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.
Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.
Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб
При этом уделяют повышенное внимание центровке стыкуемых элементов
Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.
Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.
Поэтому не помещают советы от профессионалов, которые заключаются в следующем:
- Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии. - После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.
Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.
Виды канализационных труб и их особенности
Выбирая трубы, нужно учитывать:
- способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
- устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
- прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.
Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:
| Материал трубы | Преимущества | Недостатки |
|---|---|---|
| чугун | долговечность, устойчивость к нагрузкам, перепадам температур | большой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость |
| сталь | устойчивость к механическому воздействию, гладкость внутренних стенок | неустойчивость к воздействию влаги, подверженность коррозии |
| асбестоцемент | долговечность, лёгкость, низкая стоимость | неустойчивость к механическому воздействию, шероховатость внутренней поверхности |
| полиэтилен | низкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхности | выдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету |
| полипропилен | выдерживаемая температура – до 80 градусов | малая жёсткость, подверженность деформации при механическом воздействии |
| поливинилхлорид | многообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкость | выдерживаемая температура – до 40 градусов |
Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.
Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.
