Каким должен быть уклон канализации

Документация, в соответствии с которой производятся работы

Чтобы проделать работу в соответствии с нормативными требованиями, необходимо знать, какими актами следует руководствоваться в процессе проектирования и монтажа. На данный момент можно выделить три основных документа:

СНиП 3.05.01-85 Внутренние санитарно-технические системыВ данном документе обозначены основные требования, в соответствии с которыми устраиваются коммуникации во всех сооружениях производственного и бытового назначения
СНиП 2.04.01.85 Внутренний водопровод и канализация зданийЭтот нормативный акт включает в себя все основные требования и показатели, которым должны соответствовать прокладываемые водопроводные и канализационные сети внутри зданий и сооружений
СНиП 2.04.03-85 Канализация. Наружные сети и сооруженияВ этом акте рассматривается вся необходимая информация и требования, предъявляемые к наружным работам по прокладке коммуникационных сетей

Также существует множество внутриотраслевых и ведомственных инструкций, но все они составлены в соответствии с требованиями, изложенными в вышеперечисленных документах. Все зависит от особенностей того или иного объекта.

Уклоны канализационных труб по СНиП  и индексы степени наполнения в зависимости от диаметра магистралей

Наклон канализации в частном доме – делаем своими руками

Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.

Для монтажа внутренней сети применяются те же материалы и  элементы. Теми же остаются и нормы уклона вне жилого дома.

Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.

Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.

Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.

Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:

  1. Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
  2. Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.
  3. Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.
  4. Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
  5. На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
  6. Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
  7. После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
  8. При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.

Смотреть видео

Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

  1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
  2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
  3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибораРасстояние между стояком и сифоном (без учета вентиляции), мДиаметр сливной трубы, ммОптимальное значение уклона системы
Биде0,7-130-401:20
Мойка1,430-401:36
Раковина0,1-0,8401:12
Ванна1,1-1,3401:30
Душевая кабинка1,6401:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)1,8-2,3501:48
Труба для сливов от стояка1000
Унитазне более 610001:20
Центральный стояк65-75

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

  • уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
  • минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
  • рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

  • не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
  • использование прямых углов в вертикальной системе категорически запрещено;
  • допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

  • трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
  • нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
  • работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

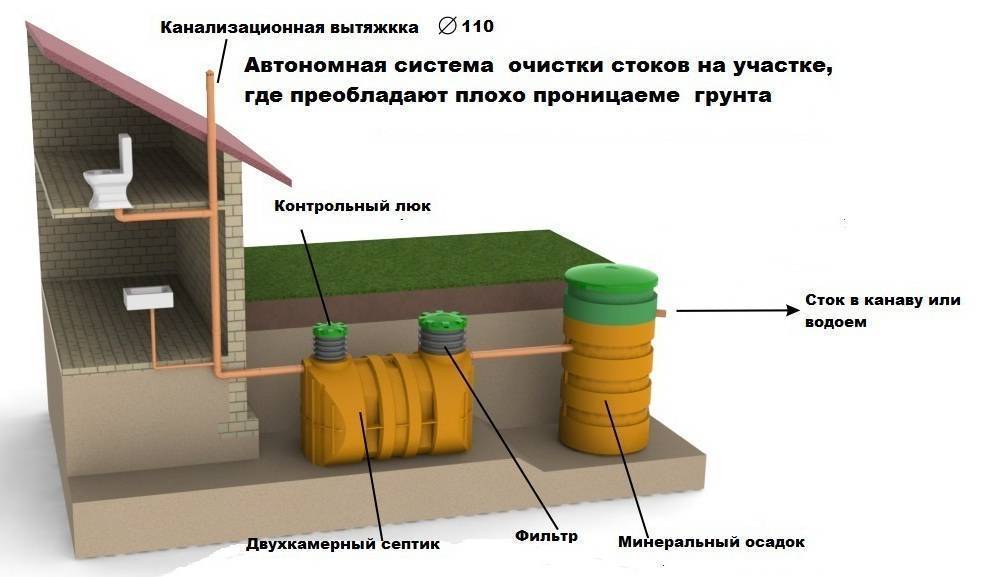

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

  • Н – уровень воды в трубе;
  • D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3<Y<0,6. Этот коэффициент, часто принимают за 0,5 или 0,6 и считают их оптимальными. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок).

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

  • К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
  • V — скорость движения жидкости (минимально берем 0,7 м/с);
  • √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

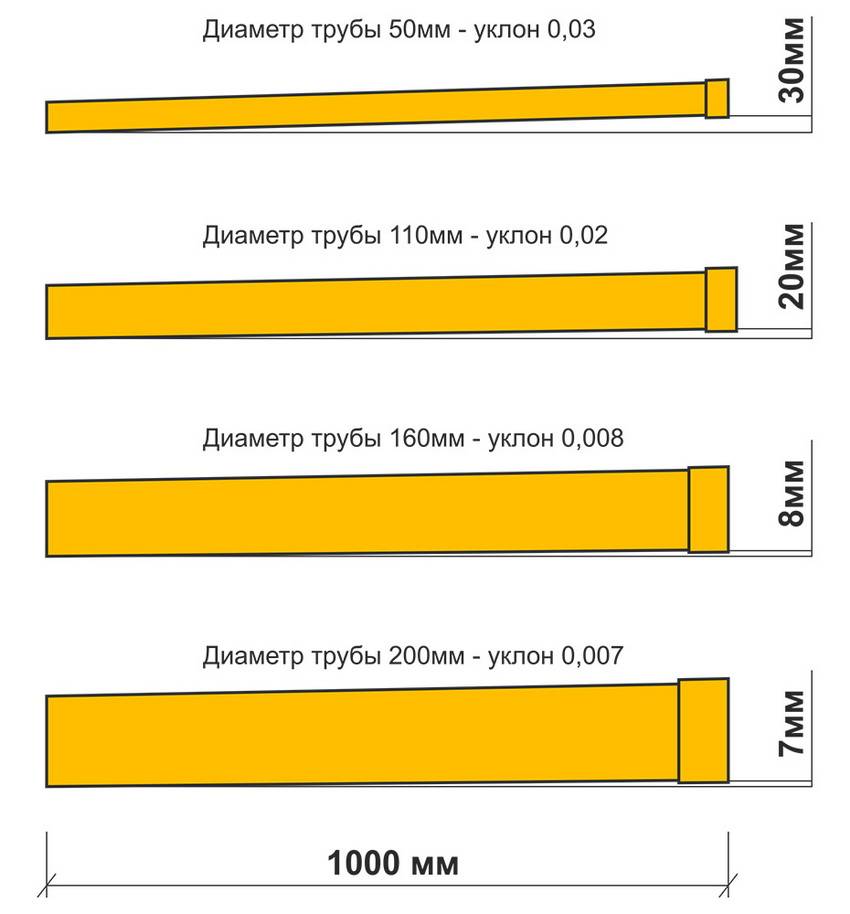

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

  1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
  2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
  3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
  4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
  5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
  6. Перед работой нужно обязательно составлять план.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Монтаж внутренней канализации

При прокладке внутренней системы отведения сточных вод необходимо выдержать необходимый уклон, не допуская провисаний и перегибов элементов на участках канализационной системы. При монтаже системы необходимо учитывать, что на каждом участке, в зависимости от назначения и сечения трубопровода, необходимо соблюдать разный угол наклона. Для наглядности предлагаем ознакомиться с таблицей уклонов элементов от различных точек водоотвода.

Как выдержать необходимые уклоны? Отбить уровень при помощи специализированного инструмента (водяного, лазерного уровня или нивелира), после чего следует начертить схему укладки на стене, линии которой и использовать для создания штроб на каждом участке системы. Если штробить стены невозможно или нецелесообразно, для фиксации элементов используйте специальные стеновые держатели.

Задание уклона при монтаже канализационной трубы

Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:

  • Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.
  • Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.

Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.

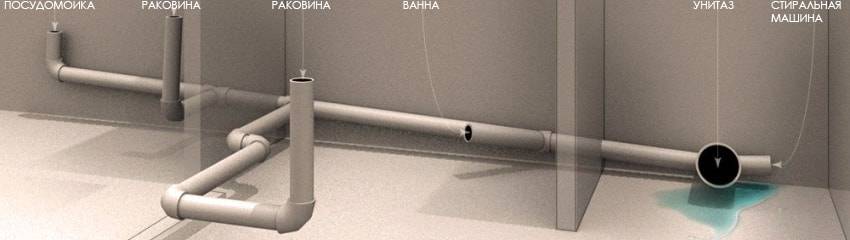

Схема труб канализации

Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).

Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.

В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.

Выбор угла наклона для наружной канализации

При строительстве канализационной системы учитывается, что она представляет сложное технологическое устройство, объединяющее несколько труб, сантехнические приборы и очистное сооружение. Через нее транспортируется не только вода, но и твердые включения органического характера. Чаще всего они представлены остатками пищи, жира, овощной и фруктовой кожуры, фекалиями. Фракции обладают разной скоростью перемещения по трубе, склонностью к образованию засоров. Если часть стоков не достигает конечной точки (очистной колодец), то со временем засоры полностью перекроют трубу. Потребуется сложная процедура очистки водопровода. В нормальной системе проталкивание органики по трубе осуществляется жидкими компонентами.

Излишне высокий уклон канализации в частном доме приводит к превышению лимита скорости жидкости, которая как минимум выталкивает воду из гидрозаслонов. Устраняется основное препятствие для проникновения канализационных запахов в дом. Нередки случаи полного выбивания водой сифонов из системы с очевидными негативными последствиями.

Возникает вопрос, какой должен быть уклон канализационной трубы и как его рассчитать? Ответ на него состоит в точном расчете скорости жидких фракций по водостоку. Регламентирующими документами признается, что норма составляет 0,7-1 метр в секунду. Дальнейший расчет угла наклона производится на основании сложных математических формул. Конечные данные сведены в различные таблицы. Домовладельцы могут без труда почерпнуть из них необходимые сведения и определить какой уклон им подходит. Особенность возведения конструкций для канализации заключается в измерении углов прокладки трубопроводов не в градусах или радианах, а в миллиметрах и сантиметрах на 1 погонный метр.

Угол наклона канализационной трубы зависит от степени наполняемости системы. Этот показатель прямо пропорционален объему жидкой среды в водоводе и обратно пропорционален диаметру водовода. Нулевое значение свидетельствует об отсутствии сточных вод в конструкции, 1 – ее заполнение. Целесообразными считаются показатели 0,5 для пластиковых и 0,6 для чугунных, железобетонных, асбестобетонных труб.

Данные об углах наклона внутренней канализации по расчетным нормам приведены в таблице 1.

Таблица 1. Угол наклона внутренней канализации в многоэтажных домах, в мм

Правильный уклон канализационных труб наружной системы сопоставим с показателями внутренней конструкции. Для трубы 110 миллиметрового диаметра он составляет 0,2. При диаметре 160 мм минимальный уклон наружной канализации определяется показателем 0,008 (нормальный 0,01). При диаметре 200 мм – 0,008 (рекомендованный) и 0,006 (минимальный). Труба 50 мм используется во внешней системе редко. Но в наружных распределительных сетях водовод 50 распространен. В них канализационный уклон доходит до 0,04.

В фекальной хозяйственной деятельности частного сектора уклон должен составлять:

Таблица 2. Угол наклона канализации в частном секторе, в мм

Минимальные значения уклона трубы канализации в СНиП приводятся для определения нижних пределов использования конструкции. Монтаж системы с таким углом неизбежно будет приводить к частому заиливанию и засорению трубопровода. Лучше ориентироваться на цифры, приближенные к оптимальным вариантам.

Внутренняя система

К ней относятся:

  • сантехнические приборы, – смеситель, унитаз, ванна, посудомоечная машина и т.п.;
  • системы отвода стоков, – сифоны, гибкие шланги;
  • канализационные изделия малого диаметра, до 50 мм, соединяющие источники грязной воды с основным стояком; сюда относятся отводы, тройники и т.п.;
  • основной стояк и главный коллектор, собирающий стоки от всех источников и выводящий их наружу.

Для сбора и отвода воды в здании, где имеется много источников грязной воды, важно знать коэффициент наполненности трубы. Этот показатель определяет максимальное количество стоков, которые может пропустить магистраль

Коэффициент определяет отношение уровня стоков к внутреннему размеру коллектора:

Q = ħ/ď, где

  • ħ – уровень жидкости внутри коллектора, измеряемый в миллиметрах, сантиметрах или метрах;
  • ď – внутренний максимальный размер проходного сечения трубы; измеряется в метрических единицах.

Оптимальные значения приводятся в СНиП 2.04.03.85. Для полимера коэффициент равен 0,5; чугуна – 0,6. Рекомендованные диаметры коллекторов:

  • центральный стояк – 100 мм;
  • унитаз – 100 мм;
  • ванна, душ, биде – 30–50 мм;
  • умывальник, кухонная мойка – 40–50 мм.

Угол наклона

Уклон канализационных труб, при расчётах в многоквартирном доме, определяется по сложным методикам. Не специалисту будет трудно разобраться в этих хитросплетениях. За многие десятки лет получены весьма точные практические результаты, которыми рекомендуется пользоваться, при прокладке канализации.

Самые протяжённые отрезки магистрали – это отвод от ванны или кухонной мойки (вкупе с моечной машиной). Величина наклона канализационных труб на один погонный метр отлична для разных диаметров:

  • для Ø50 мм оптимальные значения перепада по высоте находятся в диапазоне 2,5–3,5 см;
  • Ø90–100 мм – 2 см.

Как правило, в имеющихся зданиях, положения магистрали и основных стояков определены архитектурными проектами. Поэтому, при смене старых деталей на новые, достаточно отметить местоположения заменяемых изделий. Установка проводится по выполненной разметке.

Унитаз стыкуется к имеющейся магистрали. При полной замене чугунных изделий, новые, – пластиковые, монтируются с тем же наклоном.

Минимальные уклоны наружной канализации

Сточные воды, принятые внутренней канализацией здания (бытовой, водосточной), переходят в наружную. Сток в здании отводится самотёком. Отводящие линии дворовой сети могут быть и напорными, но только если рельеф и грунт не позволяют создать необходимый уклон трубопровода (для создания смывающей скорости в частности) или если необходимо канализовать подвал.

Важнейший этап проектирования канализации — составление ее схемы. Трассирование сводится к нанесению на план канализуемого объекта элементов канализации: сетей, септика (накопителя), колодцев и пр.

Решение схемы для каждого случая индивидуально, так как на него влияет много местных факторов:

  1. конфигурация, размер, объекта;
  2. расположение относительно него уличного коллектора, водоёма;
  3. рельеф местности;
  4. грунтовые условия;
  5. санитарные требования;
  6. экономические соображения.

Обычно трассу ориентируют в направлении больших уклонов к локальным очистным сооружениям, или по кратчайшему пути к уличному коллектору, параллельно наружной стене дома, не ближе, чем в 3 метрах от нее.

Если уклон участка недостаточен, то увеличивают диаметр трубопровода. При неравномерном падении рельефа может потребоваться зонная схема, при которой с повышенного участка местности сток отводится самотёком, а с пониженного — напорным трубопроводом.

Трубопровод самотёчной канализации выполняется прямолинейным. Лишь в колодцах (поворотных) можно изменить его направление в плане, уклон и диаметр.

Поворот (без перепада отметок) выполняют под тупым или прямым углом.

Смотровые колодцы (для очистки, осмотра канализации) устанавливают и на прямых участках, если протяжённость их достигает четырёх–пяти десятков метров, и в месте присоединения к уличной сети. Их выполняют из кирпича, железобетона, полимерных материалов, диаметром не менее метра, снабжают лотком, соединяющим трубы.

Соединения деталей трубопровода самотёчной канализации:

  • разъёмные раструбные;
  • склеенные (фальцевых труб);
  • сварные (контактной сваркой), или на резьбовых металлических соединениях (синтетических труб).

Температурное удлинение трубы меньше, если водопровод защемлён грунтом (из-за силы трения). Компенсируют температурную деформацию раструбными соединениями (с мягкими уплотняющими кольцами). На бровке траншеи предпочтительны неразъемные соединения.

Траншея по дну выполняется шире диаметра не менее чем на 40 см. Подушка из песка (не тоньше 10 см) особенно нужна при плотных, твердых грунтах. Основанием может служить и естественный грунт (ненарушенный, сухой во время укладки).

Чтобы полый горизонтальный цилиндр выдерживал большее давление, важно организовать ложе, повторяющее его контур — чтобы он плотно соприкасался с грунтом на всём протяжении, по крайней мере, четвертью своей окружности. https://www.youtube.com/embed/kSrrzzrgXg8

При слабой несущей способности грунта (или при риске, что она снизится) необходимы искусственные основания:

  • слой щебня, гравия, крупного песка толщиной 15–20 см (с дренажными лотками в нём) — в водонасыщенном грунте, на скале;
  • свайное основание — в плывунах, торфяниках.

Засыпка обязательно предваряется укрытием его мягким грунтом или песком, слоем не тоньше 0,3 м. Трамбуют засыпку ручным инструментом — над трубой, ручным механизированным — у стенок траншеи, через каждые 10 см.

Сопротивление трубы раздавливанию повысится, если особенно тщательно трамбовать грунт в пазухах между ней и стенкой траншеи.

Атмосферные воды могут отводиться совместно с бытовым стоком и отдельно — по лоткам, кюветам, канавам. В полураздельной сети присутствуют водосбросные камеры. При малых расходах дождевых вод они перепускаются в бытовую канализацию, а во время ливня — сбрасываются в уличную дренажную систему или водоём.

Утепляют трубопровод, если он расположен выше глубины промерзания: шлаком, керамзитом, теплоизолирующими рукавами.

Монтаж канализационной системы по расчетам

Для того чтобы провести монтаж труб наружной канализации наиболее часто используются трубы, диаметр которых составляет от 110 до 200 миллиметров. В соответствии с рекомендациями СНиП минимальный уклон трубы, которая имеет диаметр 110 мм, должен составлять 2 см. Если используется трубопровод с диаметром в 50 мм, то уклон должен составляет 3 см.

Во время проведения монтажа необходимо строго выполнять все требования. Дренажная система должна располагаться на глубине. Наиболее часто труба укладывается на уровне более 30 сантиметров.

Во время проведения земляных работ необходимо помнить, что чем дальше траншея отходит от здания, тем она должна быть глубже. Канаву необходимо вырыть таким образом, чтобы она была выше уровня укладки труб на 200-300 миллиметров. Если она имеет большую глубину, тогда ее необходимо немного засыпать землей и песком. Для того чтобы максимально правильно подогнать уровень канавы, необходимо использовать бечеву, которая натягивается по необходимому уровню.

Рекомендовано к прочтению: Подбор размера фитингов для канализации

Для формирования максимально качественной подушки под трубу наружной спецканализации необходимо использовать песчаную подушку. На нее будет осуществляться монтаж системы. Монтаж канализационных труб осуществляется методом раструба навстречу потоку. Благодаря этому способу монтажа можно обеспечить максимально высокий уровень герметичности.

Если во время монтажа возникает необходимость в сокращении длины трубы, ее разрезают с помощью обыкновенной ножовки. При этом необходимо по краю реза снять фаску. Обрезку раструба проводить запрещается. Для монтажа канализационной системы запрещается использовать материал с трещинами, проломами или сколами. В противном случае дренажная система будет постоянно заиливаться. После того, как будет собрана наружная канализация, необходимо проверить соответствие уклона труб вашим расчетам.

Особенности внешней канализации

Во время проектирования расположения труб наружной канализации в обязательном порядке должен учитываться ее уклон. Многие люди спрашивают как делить контруклон канализации, что это вообще такое? Это максимально большой уклон, который при монтаже внешней спецканализации вообще недопустим. Внешний отвод канализационной системы должен приводить к таким конструкциям, как септик или центральный коллектор. Во избежание замерзания канализационной системы необходимо ее прокладывать под землей. Это позволяет не только задать сточным водам правильного направления, но и выполнить все требования термоизоляции. Диаметр выхода внешней системы канализации в большинстве случаев начинается с 11 сантиметров.

В соответствии с существующими стандартами уклон трубы канализации должен равняться показателю в 2 процента. Во время выполнения земляных работ необходимо быть максимально аккуратными. Это объясняется тем, что уклон канализационной трубы может меняться в результате небольших неровностей.

С целью сведения риска изменения угла уклона канализационной трубы необходимо на дно траншеи положить подушку из песка. Она позволит поправить неровности в процессе укладки спецканализации. Расчет уклона должен производиться таким образом, чтобы с его помощью обеспечивался беспрепятственный спуск стоков из внутренней канализационной системы. Правильный уклон канализационной системы обеспечит не только ее стабильную работу, но и возможность качественного самоочищения.

С целью обеспечения безаварийной работы канализационной системы необходимо максимально точно соблюдать технологию монтажа канализационных труб. Выполнять работы нужно в строгом соответствии с существующими нормативами. Лучше всего в данном случае использовать существующие стандарты. Если наружная дренажная система имеет сложный план, тогда необходимо производить расчеты уклона ее труб. При отсутствии соответствующих знаний, умений и навыков в этой сфере лучше всего будет обратиться за помощью к специалистам, которые выполнят работы по расчету правильно.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

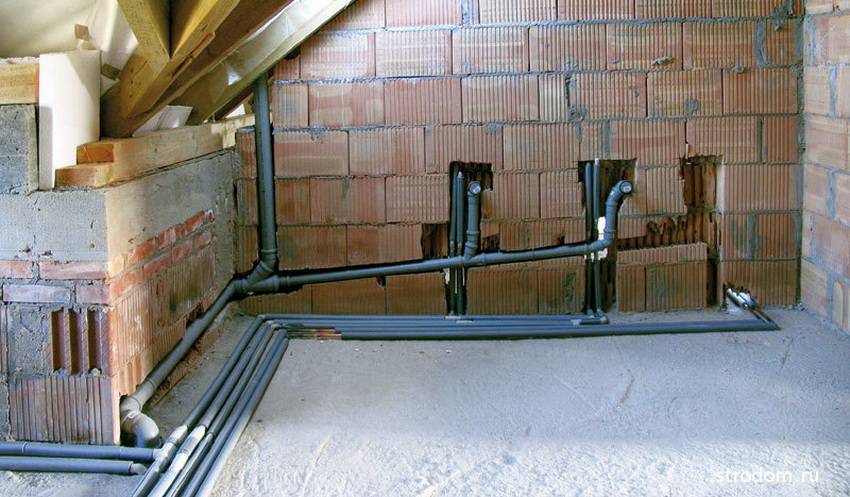

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

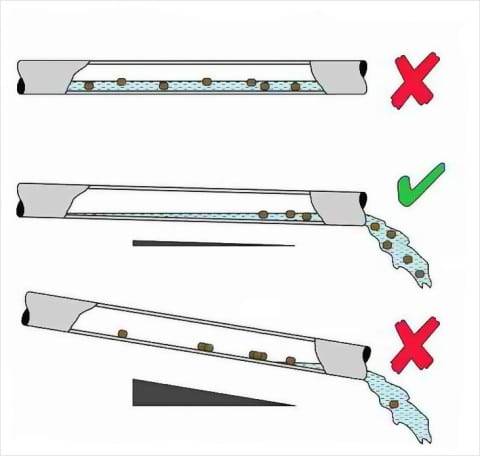

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
