Ливневка в частном доме

Способы отвода собранной воды

Серьёзной задачей для собственников загородной недвижимости является отвод дождевой воды, собранной с общей площади участка.

Если поблизости с домом нет централизованных коммуникаций, для решения такой задачи остаются два варианта:

1. Сбор в специальный резервуар с последующим использованием для полива;
2. Отвод воды из накопителя в грунт или в естественные природные зоны.

Первый вариант считается рациональным при условии наличия на территории дома объектов для полива. В этом случае понадобится несложное приспособление (бытовая насосная станция) для откачки воды из накопительного резервуара с последующей её подачей на поливные площади.

Схема отвода собираемой дождевой воды в грунт. Одна из тех возможных к применению схем, которые доступны собственникам загородных домов. Эффективность по скорости отвода низкая, но с учётом применения на малых площадях, эта схема вполне подходит

Второй вариант сопровождается большими трудностями. Вывод в грунт – процесс длительный по времени. Сколько времени потребуется на вывод, зависит от способностей грунта впитывать влагу. На разных рельефных участках коэффициент насыщения грунтов влагой может отличаться существенно.

Чтобы отводить продукт ливневой канализации в естественные природные зоны («на рельеф» или «на ландшафт»), придётся реализовать дополнительную схему. Эта схема включает в себя центральный водосборник и систему грунтовой доочистки, к примеру, поле фильтрации.

Схема вывода «на рельеф» или «на ландшафт» сопровождается сложностями сооружения очистных модулей. Оба варианта требуют согласования с природоохранными ведомствами.

Обычно с предметом согласования владельцу недвижимости (участка) приходится обращаться в следующие организации:

1. Департамент природного надзора.
2. Управление рыболовства.
3. Управление потребительского надзора.
4. Бассейно-водное управление.
5. ЦГМС.

Под предметом согласования подразумевается «Проект нормативов, характеризующих процедуру сброса». На основании такого проекта выдаётся разрешение, допускающее сброс загрязнений «на ландшафт» или «на рельеф», а также выносится решение о предоставлении водного объекта.

Сброс воды из ливневой канализации «на рельеф» или «на ландшафт». Подобные схемы никак не регламентируются документами СНиП.

Реализация таких вариантов незаконным путём сопряжена с риском высоких штрафов, а легальный сброс требует согласования с органами власти.

Проекты частной недвижимости традиционно включают наряду с ливневой канализацией другие коммуникационные сети. Бытовая канализация и дренажная система тоже являются частью бытовых коммуникаций. Принцип их действия мало отличается от функционирования ливневки, в чём владельцы частных домов нередко усматривают возможность использования этих сетей.

Между тем совмещение ливневой канализации с бытовой канализационной схемой отвода стоков запрещается СНиП. Запрет на совмещение разных видов канализации обусловлен факторами очевидными.

Так, при условии вывода дождевой воды в бытовую канализацию и с учётом высокой интенсивности атмосферных осадков, нормальный уровень канализационных стоков завышается в несколько раз.

Подтопление рабочих колодцев приводит к блокировке хозяйственно-фекальных стоков. Грязевые отложения, природный мусор устремляются в систему бытовой канализации. В результате после очередного ливня устроителям сооружения придётся заниматься чисткой системы.

Объединение ливневки с канализационной магистралью грозит обернуться плачевным результатом. Переполнение системы водоотведения по причине нарушения расчётных нагрузок приводит к подтоплению фундамента здания.

Частые подтопления нарушают структуру грунта, что становится причиной смещения фундаментных блоков, подмыва основания под монолитной конструкцией, а в дальнейшем может привести к разрушению здания.

Этапы установки

Монтаж ливневки для двора на собственном участке – процесс довольно трудоемкий. Оптимальным решением является наем профессионалов, однако при желании экономии денежных средств можно выполнить все работы и самостоятельно.

Особых навыков такая работа не требует, и проводится она по алгоритму, описанному ниже.

• Составляется схема в масштабе всего участка с постройками. Хорошо, если она будет выполнена с помощью графического редактора, но можно использовать и обычную бумагу с карандашом.
• Определяется самая низкая точка на участке, в которой будет установлен коллектор. Если участок кажется довольно ровным, то можно просто выбрать удобное место.
• Отмечаются все точки водосбора: водостоки на крыше, бетонные площадки, ворота и дорожки. После этого на чертеже прорисовывается система получившегося трубопровода со всеми элементами и соединениями. Не стоит закладывать в нее много поворотов труб – это затрудняет поток воды по ним. Если избежать их невозможно, то самым лучшим вариантом будет поворот на 90 градусов.

• После того как чертеж готов, а все неточности исправлены, можно подсчитать количество необходимых материалов. Если строительный магазин или рынок находится в пешей доступности от участка, то лучше не докупить материал, чем приобрести излишек, так как подбирать материалы по цвету и рисунку нет необходимости.
• В первую очередь, проводится установка кровельной части ливневки. В отверстиях перекрытия на битумную мастику сажаются дождеприемники, монтируются на подвеску желоба и стояки, а также организовывается узел сброса воды в коллектор или лоток.

• На участке проводится разметка с помощью натянутых веревок, и вырываются все необходимые траншеи и углубления. Чтобы вода в трубах не замерзала даже зимой, нужно копать на глубину промерзания грунта либо утеплять всю систему – в ином случае канализация не будет функционировать с поздней осени и до ранней весны. На дно траншей засыпается и плотно утрамбовывается песок. Он позволит избежать проседания грунта, что может привести к изменению уровня наклона трубы и образованию затора. На песок засыпается щебень толщиной слоя 5-8 см, который, наоборот, оберегает трубы от вспучивания почвы.
• Сначала монтируется и бетонируется коллектор, а также колодцы и дождеприемники. Если используются ПВХ-элементы, то их нужно придавить грузом до полного застывания раствора, иначе они «вынырнут» из него. После этого монтируется сама система труб. Перед тем как закапывать вырытые участки, проводится проверка канализации на герметичность и работоспособность, после чего можно засыпать все землей.

Варианты ливневой канализации

Подземная

Это когда все составляющие устройства расположены ниже уровня земли.

Если этот вопрос рассмотреть с эстетической точки зрения, то здесь есть много положительных моментов.

Но, с другой стороны, чтобы выполнить подземную ливневку, придется проделать большой объем земельных работ и выложить значительную сумму денежных средств.

Такую систему, как правило, оборудуют в случае строительства дома или при основательной переделке всего участка.

Данная установка бывает двух типов:

• промерзающая,
• незамерзающая.

Первая разновидность имеет простое устройство, но здесь есть значительный недостаток (название говорит само за себя).

Эта система зимой и ранней весной не функционирует.

Для того, чтобы сделать незамерзающую ливневую канализацию, укладка труб должна вестись ниже уровня промерзания грунта.

О конкретных цифрах говорить не приходится, так как для каждого региона они, разительно отличаются друг от друга. В среднем, эти показатели колеблются в пределах 150 – 180 см.

Наземная

Она не сложная в изготовлении, и при этом, довольно, эффективная.

Что собой представляет данная установка?

Это структура поверхностных желобов, выполненных из:

• металла,
• пластика,
• бетона.

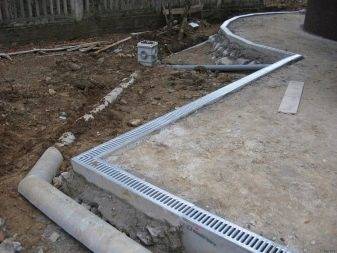

Вода, которая течет по водосточным трубам, сначала попадает в эти каналы.

Только потом она направляется в специальные емкости (рейтинг лучших септиков для загородного дома) или в общую канализационную магистраль.

Поверх лотков должны быть уложены решетки, которые будут препятствовать попаданию в желоба мусора.

Защитная металлическая сетка выполняет, вдобавок ко всему, еще и декоративную функцию.

Материал, из которого она производится:

• чугун,
• сталь,
• алюминиевый сплав.

Наибольшим спросом пользуются решетки из алюминия – у них самый красивый внешний вид и длительный срок службы.

Для предотвращения проникновения осадков внутрь желобов через места стыковки, они заделываются герметиком.

Такая ливневка на участке загородного дома занимает много места по периметру. В нее стекает вода с:

• крыши строения,
• дорожек,
• тротуаров и других площадок.

Следует помнить!

При обустройстве наземной ливневой канализации своими руками, нужно правильно и очень точно рассчитать уклон желобов.

Иначе, не взирая на присутствие поверхностных проточин, вода не сможет по ним стекать.

Она, просто, не будет успевать проникать в водосборники и скапливаться на поверхности грунта и садовых дорожек.

Совмещенная

Это наиболее оптимальное сочетание по внешнему виду и вложению капитала.

К данному виду производства работ прибегают, в основном, когда есть острая необходимость в экономии трудовых и денежных ресурсов.

В смешанную систему входят элементы схемы точечной канализации и компоненты системы открытого типа.

Для системы ливневой канализации, лучше всего, подойдут полиэтиленовые трубы светло-коричневого цвета (они предназначены для наружного применения).

У них намного больший диаметр, чем у аналогичной продукции из другого материала.

В некоторых случаях используют изделия из чугуна или асбеста.

Минимально, допустимый диаметр труб для ливневки – 150 мм.

А вообще-то, чем больше, тем лучше.

При их монтаже нужно соблюдать уклон не менее 3%.

В зависимости от каждого, конкретного случая, необходимо разрабатывать свою собственную методику – в этом случае единых рекомендаций вам дать никто не сможет.

Все земельные наделы имеют определенные особенности, а именно:

• впитывающий потенциал грунта,
• топография,
• застройка,
• схема расположения здания и т.д.

Для всех владельцев загородных коттеджей будет уместным придерживаться одного общего правила – по возможности, воду нужно отвести, как можно дальше от постройки. Например, ее можно сбросить в пруд, выполненный в форме уличного бассейна для дачи (написано здесь).

Это предписание обязательно к выполнению.

При желании, можно построить ливневую канализацию для нужд частного дома любой конфигурации и сложности.

Что такое ливневка для частного дома, типы и возможности системы?

В том, что устройство ливневки – процесс необходимый, мало кто сомневается, ведь талые и дождевые потоки разрушают не только фундамент, дорожки, но и значительно обедняют почву. По своей конструкции ливневка представляет следующий набор элементов:

• Система водосточных конструкций на крыше. Выглядит как закрепленные вдоль скосов крыши водосточные желоба, служащие для сбора водостока и отводящие потоки вниз посредством вертикальных труб.
• Приемники осадков на грунте. Такая ливневка вокруг дома может иметь множество собственных элементов: воронок, дождеприемников, линейных водоотводов, пескоуловителей. Монтируются конструкции с целью максимальной эффективности приема осадков, возможна точечная расстановка под водостоками. Линейные приемники, как показано на фото, ставятся вдоль дорожек, расположенных с малым уклоном для самотока дождевых вод.
• Конструкция перераспределения и сброса осадков.

О последней стоит поговорить отдельно, именно потому, что вопрос со сбросом излишков воды встает очень часто и со всей «полнотой». Есть три варианта решения:

1. Использовать потоки для полива огородов. Для этого все трубы и лотки сводятся в один большой резервуар, а оттуда посредством насоса отправляются в систему полива.
2. Устроить систему отвода потоков, как показано на видео, в централизованную канализацию, сточную канаву или природный водоем, если таковой есть поблизости.
3. В отсутствие потребности воды для полива и природного резервуара излишки влаги сбрасываются в грунт. Но для этого придется обустроить на участке некоторое количество труб, вкопав их на глубину ниже уровня грунта.

Типы ливневки для частного дома

1. Подземная. Конструктивно все части находятся ниже уровня грунта. Это идеальный выбор эстетически, но трудозатрат потребуется немало, как и вложения финансовых средств. Устроить подобную систему можно при полной переделке надела земли. При этом придется выбрать промерзающий или непромерзающий вид. Первые ливневки не работают в период заморозков, зато их проще проложить, глубина закладки не превышает 1 метра – максимум, но должна быть не ниже 30 см минимум. А вот незамерзающие ливневки укладываются глубже, примерно на 1,5-1,7 м. Грунтовые работы велики, потребуются системы трубопроводов, зато конструкция не будет мешать садовым работам.
2. Надземная ливневая канализация своими руками устраивается намного проще. Это водосборные и отводящие желоба/лотки, откуда потоки воды стекают в резервуар или сразу в огород.
3. Совмещенная ливневка – конструкция, где часть системы располагается сверху, например, лотки для сбора и отвода потоков в определенный резервуар, а часть – под грунтом (из резервуара по трубопроводу вода отправляется на сброс или под корни деревьев). Профессионалы считают, что совмещенная ливневка – самый оптимальный вариант как по расходам, так и по своим эстетическим, практическим характеристикам.

А вот что нужно сделать обязательно, так отвести воду от дома как можно дальше. Пусть это будет самый простой вариант: обустройство лотков на крыше и желобов для слива потоков на газоны, как показано на фото, зато фундамент не подмоется в случае затяжных дождей. Если есть большая площадка, вымощенная плиткой (место для стоянки авто), придется обустраивать ливневку и тут, так как на таких пространствах собираются лужи, с которыми трудно бороться. Несколько точек сбора воды, обустроенные точечными дождеприемниками, снимут все заботы.

Конструкция

Система водоотведения в частном доме состоит из целого ряда отдельных элементов, соединенных между собой. Каждый из них является обязательным и предназначен для определенной цели. Стандартная конструкция представляет собой следующие части:

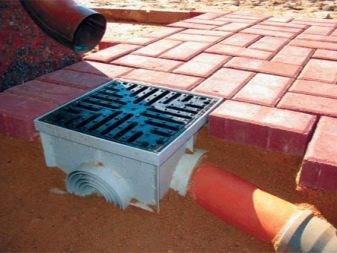

1. Приемник. Это может быть любое приемное отверстие, предназначенное для переправления стоков в определенное русло. Например, раковина, унитаз, дренажный люк или воронка на крыше. Главной задачей этого элемента является отвод определенного количества стоковой жидкости в желоба;
2. Желоба. Они же канализационные трубы. В них сбрасывают отходы приемники. По стокам жидкость направляется в очистные сооружения или колодец. Трубы могут быть выполнены из разных материалов и различной формы. Также они могут размещаться как на поверхности земли, так в грунте;
3. Емкость для отстаивания стоков или очистное сооружение. Это может быть дренажный колодец, отстойник, автономная система очистки стоков. Она необходима для того, чтобы очищать воду от загрязнений. В большинстве случаев, после использования таких накопителей, жидкость становится технической и может использоваться для различных целей;

4. Система сброса, инфильтратор, накопитель. Канализация жилого дома обязательно предусматривает возможность сброса очищенной воды. Существует несколько вариантов решения этой задачи. Сброс в речку или грунт – позволит обеспечит эффективное очищение колодца, но может загрязнять окружающую среду. Сброс через инфильтратор – практически естественный процесс, при котором стоки проходят грунтовую доочистку, а после этого выводятся вместе с грунтовыми водами. Накопитель. Вариант, не предусматривающий избавление от воды.

Как понятно из конструкции, полный проект системы водоотведения включает в себя разработку как внешней, так и внутренней частей канализации. Внешняя является отводом этой коммуникации до колодца, внутренняя представляет собой канализационную систему в пределах частного дома. Это трубы, идущие от умывальников, унитазов, ванных и прочих потребителей. Они соединяются в определенной точке и выводят все стоки. Но если неправильно рассчитать их длины и диаметр, то эффективность работы отводящей системы может серьезно пострадать.

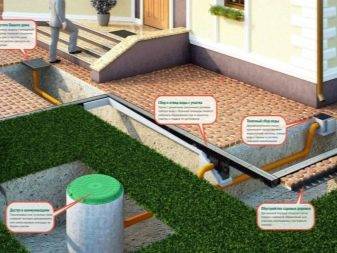

Конструкция наружного водоотведения

Правила обустройства водоотведения в частном доме:

1. При оборудовании наружных труб обязательно требуется продумать их утепление. Они должны либо находиться под землей – ниже уровня промерзания грунта, либо (при наземном расположении), утепляться геотекстилем;
2. На отводы всех потребителей внутри дома обязательно устанавливаются запорные кран. Они обеспечат безопасность канализационной системы в случае аварийной ситуации;
3. Вся канализация устанавливается под уклоном. Это касается и внешних, и внутренних водоотводящих. ГОСТы разнятся для различных типов здания и диаметров трубопроводов, но считается. Что оптимально – уклон не менее 12 градусов на метр погонный.

Разводка внутреннего водоотведения

Особенности конструкции

Согласно статистике, крыша дачи или дома принимает на себя около 100 кубометров осадков в течение одного года. На почву вокруг строения воды попадает в несколько раз больше, что может грозить проседанием фундамента и разрушением придомовых построек.

Ливневая канализация – это такая система, с помощью которой быстро и в определенное место отводится основной поток воды в виде атмосферных осадков. Такая система водоотведения обязательно должна быть организована в частном доме, больших складских и торговых комплексах, на различных заводах и в местах скопления автомобилей. Места, где в дождевые и талые сточные воды могут попасть продукты нефтехимии и различных вредных производств, также должны иметь качественный водоотвод.

Принципом работы ливневой системы является «сбор» воды на поверхности земли, ее очистка и транспортировка в специальный резервуар для дальнейшего использования. В такую систему входят:

• распределительный колодец;
• пескоотделители;
• жироотделители;
• фильтр-адсорбер;
• контрольный колодец.

Следующим на очереди обычно идет фильтр-адсорбер, который чистит воду от продуктов нефтехимии и отправляет ее в контрольный колодец. Очищенные сточные воды могут быть использованы для полива или наполнения различных водоемов. В отдельных случаях можно установить дополнительный УФ-коледец и накопительный резервуар, однако это не является обязательным.

Все составляющие системы ливневой канализации объединяются в одну линию, а их большая часть, включающая и проводящие трубы, заглублена под землю. Такое расположение крупных компонентов водоотвода не деформирует полотно дорог и позволяет сэкономить максимум пространства на участке. Если же заглубление подводящих открытых желобов из бетона, асбеста или пластика не представляется возможным, то их размещают в специальных канавах под уклоном в сторону распределительного колодца.

Водоотвод проектируется согласно СНиП 2.04.03-85 индивидуально для каждого участка. Проектная документация разрабатывается на основании СанПиН 2.1.5.980-00 и ГОСТ 3634-99. Наилучшим вариантом будет доверить разработку такой сложной системы специалистам.

Простая точечная ливневка – это несколько дождеприемников, установленные под водостоками и соединенные в одну систему. Главным элементом такой системы выступают пескоулавливатели различных конструкций. Назначение такой системы – собрать лишнюю воду, падающую с крыши, и транспортировать ее в резервуар. Линейный тип канализации более сложный по конструкции и назначению – осадки собираются не только от здания, но и с почвы на участке усадьбы. В этом случае дополнительно с дождеприемниками монтируется сеть водоотводных труб или лотков и основной коллектор.

Как выглядит устройство ливневой канализации и последовательность строительных работ пори ее монтаже

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или попросту нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

Строительство и монтаж

Ливневую дренажную систему обустраивают по своей технологии, ее прокладка во многом схожа с принципом проведения обычных канализационных трубопроводов, однако если в доме отсутствуют водостоки, то начинать монтаж следует именно с них.

Сооружение кровельной части

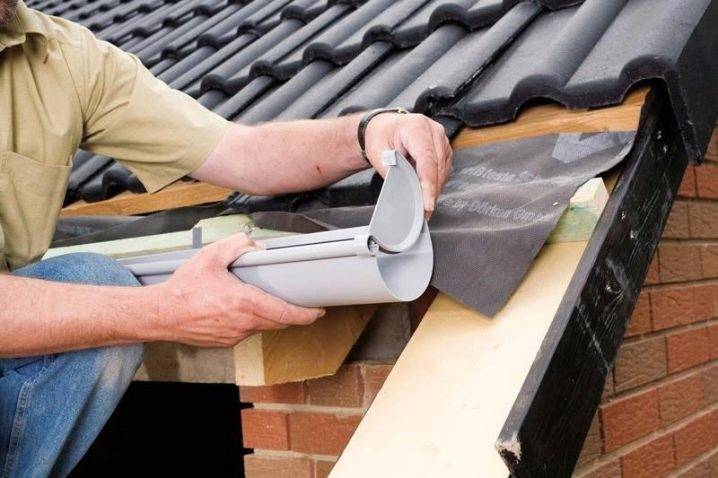

В перекрытиях кровли необходимо сделать специальные отверстия, которые будут использоваться под дождеприемники. После того как все устройства будут установлены и закреплены на битумную мастику, места стыков и примыканий следует обработать герметиком. Далее устанавливаются сточные трубы и стояки, которые фиксируют к фасаду частного дома при помощи хомутов.

Наземная часть

В соответствии с намеченными планами, которые составляются с учетом всех существующих углов наклона местности и принятой в каждом конкретном регионе глубине проведения каналов, необходимо выкопать траншею. Рассмотрим последовательность действий.

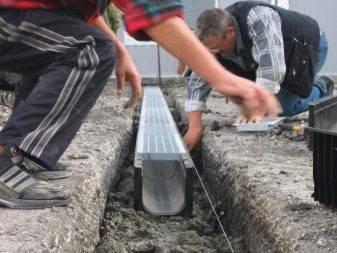

• Дно выкопанной траншеи необходимо тщательно утрамбовать, все камни, которые были встречены при раскапывании следует удалить, а ямки, образовавшиеся после них, необходимо засыпать грунтом.
• Дно траншеи засыпается песком, как правило, толщина песчаной подушки составляет примерно 20 см.
• Выкапывается котлован для установки коллекторного колодца. Для самого коллектора можно приобрести готовую емкость из пластика, но можно соорудить ее и своими руками – для этого необходимо установить опалубку и залить ее раствором бетона.
• В канавы, утрамбованные и усиленные песчаными подушками, крепят трубы, которые соединяются друг с другом при помощи фитингов.
• В ветки ливневки общей протяженностью более 10 метров необходимо включать смотровые колодцы, а в местах стыка приемников и трубопровода монтируют пескоуловители. Все эти устройства должны быть соединены в общую цепь, а места стыков в обязательном порядке герметизируются.
• Перед окончательной засыпкой траншеи необходимо испытать систему на прочность, для этого в водоприемник заливается вода, если трубы будут подтекать, то необходимо выявить и устранить течь.
• Если слабых мест в трубопроводе не обнаружено, то необходимо тщательно засыпать траншею грунтом, а все желоба и лотки оборудовать чугунными и пластиковыми решетками.

Монтаж открытой системы, вообще, не составляет никаких проблем, поскольку водоприемные лотки могут устанавливаться проще и быстрее. Они продаются в виде самостоятельных элементов, которые довольно просто собираются в единую цепочку при помощи тонкого капронового шнура, который формирует необходимый угол слива.

Своевременное обустройство ливневой канализации позволит существенно продлить срок эксплуатации строительных конструкций, исключит возникновения грязи и слякоти и предотвратит загнивание корней растений.

Самая простая ливневка может быть легко оборудована самим владельцем участка без использования сторонних специалистов, но даже при обращении к профессионалам не повредит познакомиться с особенностями канализации и специфике ее устройства, поскольку по мере использования хозяину периодически придется заниматься ремонтом и прочисткой системы.

Более подробно о том, как произвести монтаж ливневой канализации, смотрите в следующем видео.
