Разновидности конструкций и схемы
Сооружаемый из бочек самодельный септик представляет собой несколько установленных в заданном порядке емкостей (камер). Их последовательно соединяют друг с другом патрубками так, чтобы наполнение секций осуществлялось в строго определенном порядке. Это достигается установкой камер на разных уровнях по высоте.
Принцип работы многокамерного септика схож с принципом работы выгребной ямы с переливом. Вход и выход труб в камеры делается с таким расчётом, чтобы вода начинала перетекать в следующую ёмкость, до того, как уровень воды поднимется до входной трубы.
Постепенно накапливаясь в камере, вода отстаивается. Самые тяжёлые частицы загрязнений оседают на дне резервуара, более мелкие и лёгкие продолжают путь по системе.
Схема устройства септика из б/у бочек
Для свободного перетекания сточной массы к септику и из камеры в камеру канализационная магистраль устраивается с уклоном. Уклон необходимо соблюдать на каждом участке, в том числе на отрезках между секциями септика.
Для того чтобы метан, образующийся в процессе переработки стоков, мог беспрепятственно удаляться из системы, необходимо устроить вентиляцию. Ее устанавливают вертикально на выходе из дома или на выходе их последней секции самодельного септика.
Кроме того, на стоке воды из сантехнических приборов, раковин, унитаза, душевой кабинки и др., нужно предусмотреть сифон – хотя бы выполненный в виде «колена» – чтобы неприятный запах не отравлял существование.
Принцип действия септика-отстойника основан на постепенном разделении твердых нерастворимых компонентов и жидкой составляющей стоков. Чем больше секций проходит канализационная масса, тем выше итоговая степень очистки.
Наиболее распространенной является трехсекционная схема септика, применяемая для переработки серых и коричневых сточных потоков. Однако если необходимо очистить загрязненную воду, поступающую из бани или кухни, использования одной или двух секций-бочек будет достаточно.
Схема фильтрационного поля для самодельного септика из бочек
Очищенные и осветленные стоки из септика перетекают в систему грунтовой доочистки, например, утилизируется через поле фильтрации.
Из последней бочки устраивают выход на фильтрационное поле, которое завершает процесс очистки. Эта система доочистки представляет собой подземную конструкцию, собранную из перфорированных труб – дрен.
Дренажный трубопровод укладывается в выбранные специально для них траншеи, застеленные геотексилем, поверх которого уложены трубы и засыпана песчано-гравийная смесь.
Функцию грунтовой доочистки серых стоков, поставляемых банями, стиральными машинами, кухонными сливами и т.д., можно без опасений доверить поглотительному колодцу, сооруженному в крайней бочке канализационной системы. В этом случае у емкости вырезается дно, а сама она заполняется гравием и песком так, чтобы слой этой засыпки был не менее 1 метра.
Схема септика из бочек с поглотительным колодцем
Если количество стоков не превышает 5–8 м³/сут, то в качестве системы грунтовой доочистки можно использовать третью секцию без дна, заполненную слоем в 1 м песком и гравием. Таким методом устраивают поглотительные (фильтрующие) колодцы.
Как видите, схема достаточно проста, но реализация ее на практике потребует немало физических усилий. Особенно трудоемкие работы связаны с разработкой котлована под секции септика и траншей для канализационного трубопровода.
Схема септиков с одной и двумя камерами
Расчет объема стоков основан на норме отвода стоков на одного человека в л/сут. Однокамерный септик сооружают при объеме сточной массы до 1 м³/сут, двухкамерный строят на 5 – 8 м³/сут.
Обустройство септика из бочек своими руками
Для обеспечения нормальной очистки сточных вод желательно использовать в септике две камеры: в первой на дно оседают тяжелые вещества, а во второй осветленная вода отстаивается перед ее отводом в грунт.
Ниже рассмотрим пример обустройства септика издвухпластиковых бочексвоими руками. Данную инструкцию можно считать универсальной, поскольку большинство пунктов применимы и к монтажу металлических емкостей.
Схема монтажа
Конструкция подобного очистного сооружения не отличается особой сложностью. Бочки последовательно соединяются между собой посредством переливной трубы, при этом вторая емкость располагается на 10-20 см глубже первой. В каждом резервуаре вырезаются отверстия для подключения канализационных труб и вентиляционного выхода
Важно соблюсти правильное положение входного и выходного отверстия относительно друг друга: вход должен размещаться на 10 см выше выхода
Монтажная схема септика из двух бочек
Отвод осветленной воды можно осуществлять в фильтрующий колодец или использовать поле фильтрации. Колодец применяется при низком уровне грунтовых вод и хорошей водопроницаемости почвы. Для его монтажа используется бездонная бочка, в нижней части которой делается 30-сантиметровая гравийная подушка.
Поле фильтрации имеет более высокую площадь захвата, благодаря чему отвод воды производится даже в условиях низкой пропускной способности грунта. В этом случае из второй камеры септика вода выводится в дренажную трубу, которая находится в слое гравия или щебня.
Количество дренажных труб в поле фильтрации напрямую зависит от объема сточных вод
Перечень материалов
Для выполнения работ понадобятся следующие материалы:
- две бочки объемом 250-1000 л (в зависимости от количества стоков);
- канализационные трубы диаметром 110 мм для наружного монтажа (оранжевый цвет);
- уголки и тройники для соединения труб;
- клей и герметик для ПВХ;
- щебень мелкой фракции (2-3,5 см);
- цемент;
- песок.
Набор инструмента для монтажа септика из пластиковых бочек является стандартным: лопата, грабли, уровень, электролобзик и емкость для замешивания раствора.
Этапы работ
- В бочках с помощью электролобзика вырезаются отверстия для канализационных труб и вентиляционного стояка. Для входного отверстия от верхнего края отступается 20 см, а для выходного 30 см.Зазоры, образовавшиеся между отверстиями и трубами, заполняются герметиком.
Соединения элементов самодельного септика из пластиковых бочек
- Размер котлована рассчитывается таким образом, чтобы между грунтом и стенкой резервуара оставалось 20-30 см. Стены ямы выравниваются, а дно утрамбовывается.
- Перед установкой бочек дно котлована заливается слоем бетона, в котором следует предусмотреть несколько проушин или штырей для якорения септика.
Фиксацию резервуара осуществляют прочным тросом или ремнями
- Чтобы стенки септика были защищены от сезонных подвижек грунта, зазор между бочками и грунтом заливается песчано-цементной смесью. Для предотвращения деформации бочек в результате давления, создаваемого обратной засыпкой, их предварительно заполняют водой.
- В непосредственной близости от септика выкапывается яма для фильтрующего колодца или делается поле фильтрации для отвода очищенной воды в грунт.
- Когда все монтажные работы завершены, бочки засыпаются слоем грунта. При желании данное место можно скрыть от окружающих с помощьютравы и другой растительности, оставив на поверхности только ревизионные люки и вентиляцию.
Септик как элемент ландшафтного дизайна
Выполнив все пункты данной инструкции, можно своими руками оборудовать простой септик из пластиковых или металлических бочек. Для монтажа более сложных очистных сооружений лучше воспользоваться услугами профессионалов.
От полимерных до металлических
Все септики могут производиться из разных материалов, на рынке можно найти многие варианты. Кроме пластиковых и металлических, предлагаемых производителями, есть варианты кирпичных септиков и даже емкостей, изготовленных из старых шин. Все они отличаются по своим характеристикам.
Очень популярными стали недорогие, но очень прочные бочки-септики, которые применяются при устройстве канализационной системы. Такие емкости имеют небольшой вес, они очень прочны. Часто стеклопластиковые септики имеют специальные ребра жесткости, которые позволяют выдержать даже большое давление.
Схема работы септика.
Но есть и минусы, среди которых такой важный фактор, как небольшой вес. Бочки легко выталкиваются на поверхность, поэтому необходимо в котловане создавать бетонную плиту в качестве основы, к которой септик будет крепится цепью. Это позволит избежать выталкивание, обеспечит прочность и надежность. Сам котлован рекомендуется бетонировать, чтобы грунт не оказывал излишнего давления, пространство между стенками рекомендуется засыпать гравием, укладывать утеплитель. При выборе бочек из пластика предпочтение надо отдавать тем, которые имеют ребра жесткости.
Эффективность кладки
Для небольших дачных участков популярностью пользуются выгребные ямы из кирпича. Как их использовать? Такой септик представляет собой котлован в грунте, который изнутри выкладывается кирпичом. После кладки стенки затираются цементным раствором, снаружи сооружается крышка из деревянного щита, выводится вентиляция.
Септик с кирпичными стенками.
Из преимуществ необходимо отметить то, что монтаж такого септика предельно прост, как и использование. Необходимо только регулярно очищать его от стоков, которые в нем накапливаются. Но есть и минусы: вентиляция выходит прямо наружу грунта, то есть на участке может наблюдаться довольно неприятный запах, от которого сложно избавиться. Если дача используется только для выращивания садово-огородных культур, то это большого значения не имеет. Но если на участке стоит дом для круглогодичного проживания, необходимо выбрать другой вариант.
Железобетонные строения
Железобетонные септики могут быть в самых различных интерпретациях:
- монолитные, для их монтажа выкапывается котлован, после чего устраивается опалубка, армированный пояс, выполняется заливка бетонной смесью;
- сборный из железобетона для строительства канализационного колодца.
Оба варианта довольно прочные и надежные, они просты в эксплуатации

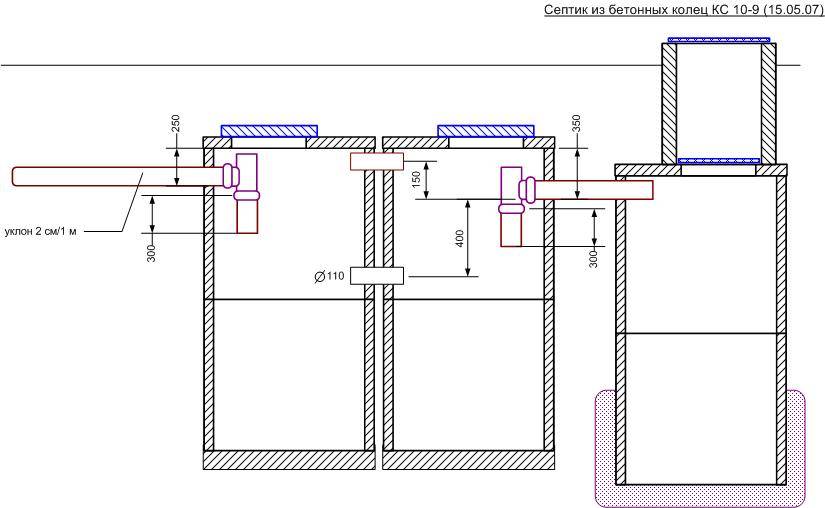

При строительстве септика из колец надо большое внимание уделить герметизации стыков при помощи специального герметика и пакли. В таком случае стоки просто не смогут проникнуть в почву и заразить ее
Септик из железобетона.
Металлические баки в качестве септиков в последние годы применяются все реже, так как они сильно подвержены коррозии, стенки могут быстро прохудиться, а это значит, что неочищенные сточные воды попадут в грунт. В качестве емкостей используются большие металлические бочки и старые цистерны, в которых проделываются отверстия для поступления стоков. Бочки такие можно углублять в грунт или ставить на открытом воздухе не специальные опоры. В наше время специалисты рекомендуют отказываться от них, так как стоимость их велика, а использование не такое эффективное.
Подручные материалы
Довольно часто септики на дачах устанавливают самодельные. Специалисты не рекомендуют ставить их самостоятельно, если нет необходимого опыта, но все же часто можно увидеть кирпичные емкости или септики из старой металлической бочки, которые закапываются в грунт или устраиваются на специальных опорах над уровнем грунта.
Одним из самых необычных самодельных септиков является емкость, сделанная из резиновых покрышек. Хотя она удобна, есть ряд существенных минусов. Бочки не имеют дна, стенки их не являются герметичными, то есть при использовании возможно заражение почвы. Поэтому использовать их надо аккуратно, только если объем стоков мал.
Схемы и чертежи
Приступая к обустройству этой важной инженерной системы, в первую очередь необходимо составить схему, хотя бы в виде эскиза. Это облегчит монтаж системы, позволит определиться с количеством необходимых материалов и составить ориентировочную смету
Типичный вариант внутренней схемы разводки канализации для двухэтажного дома показан ниже.
Типовая схема канализации
Обозначения:
- А – центральный стояк;
- В – Отверстие для вентиляции;
- С – раковина унитаза;
- D – накопительный бак для слива;
- Е – раковина умывальника;
- F – сифон;
- G – ванна;
- H – угол уклона труб.
При необходимости можно сделать чертеж подключения для определенного помещения, например туалета.
Несколько причин, почему не стоит создавать систему очистки из бочек
Одна из главных причин не целесообразности использования бочки состоит в том, что она имеет малый объем (максимум 200 литров). А суточная норма стоков для одного пользователя и составляет этот объем. Так же бочка имеет очень тонкие стенки и дно, вторая причина, что может привести к смятию или всплытию под воздействием грунтовых вод.
Лучше приобрести готовое решение от завода производителя в виде установки по очистке или построить самостоятельно септик из Ж/Б колец, который позволит сэкономить денежные средства и обойдется всего в 25 000-30 000 рублей. Причем если вы не чувствуете в себе достаточно сил или знаний для осуществления строительства, тогда можно привлечь группу специалистов, которые без проблем смогут вам помочь.
Если, все-таки, вы решились на создание септика из бочек, тогда следует ознакомиться подробно с нашими рекомендациями.
Сооружаем своими руками септик из бочек
Как известно очистная установка стала неотъемлемой частью канализационной системы, которая делает проживание в загородном доме, деревне, на даче или коттедже более комфортным и мало чем отличимым от городской жизни.
Но при установке септика, необходимо учитывать все санитарные, технические, правовые и государственные нормы. При определенных навыках и желании, возможно, сделать септик своими руками из бочек — так как это один из опробованных вариантов и пригоден для дачного участка.
Совет от профессионалов
Перед тем как смонтировать такую установку необходимо иметь в виду, что:
- Их нельзя использовать при постоянном проживании на даче,
- Лучше чтобы в них сливались фекалии, а не бытовые стоки (для которых лучше установить цистерны),
- Объем выбранных бочек зависит от количества проживающих в доме людей.
Необходимый материал
- Понадобится две или три бочки (200 л). Они должны быть изготовлены из материала, который не подвержен коррозии, а выдерживать воздействие химических и едких веществ,
- Трубы фановые, дренажные, арматура,
Порядок работы
- Сверху в бочках вырежьте отверстия диаметром равным размеру труб, сбоку — отверстие по диаметру равное фановой арматуре,
Септик из пластиковых бочек

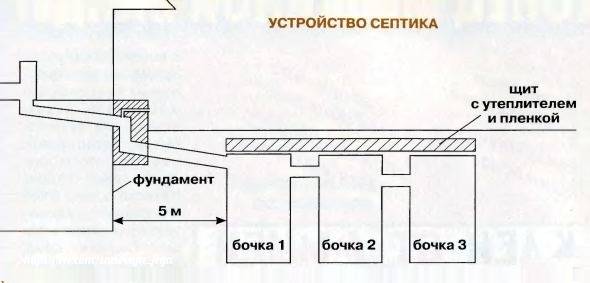

Схема септика из бочек
Подключение к канализации
Такая станция нуждается в услугах ассенизаторской машины (примерно после 3− 5 лет работы) и поэтому необходимо выбрать такое место, чтобы при необходимости возможен был ее подъезд. Рассмотрим, как правильно проложить сливную трубу от бани к установке:
- Для подключения к канализации выкопайте траншею (глубиной 30 см). Если вы живете в регионе, где бывают сильные морозы, тогда необходимо утеплить трубы и траншею слоем щебня, песка и толи (при такой «шубе» стоки не будут застывать),
- Канализацию лучше обустраивать зимой, но если подпирают сроки, тогда не стоит дожидаться чтобы земля начала оттаивать,
- Уклон подсоединяемой трубы к септику должен составлять 2 см на трубометр, а повороты труб необходимо делать под прямым углом (90 градусов). Для их прочистки следует соорудить поворотный колодец,
- На дно траншеи насыпьте слой мелкого щебня и песка (подушка) и тщательно утрамбуйте, такой вариант более экономный,
- Если есть финансовая возможность, то стенки траншеи выложите красным кирпичом, причем эту работу необходимо проводить во время проливного дождя, чтобы не произошло перемещение трубы,
- Чтобы в дальнейшем при работе на участке случайно не повредить канализационную систему, составьте план ее прокладки и по ходу труб установите яркие маячки высотой до 10 см,
- После того, как септик для дачи из бочек подсоедините к канализации, забетонируйте пол в бане, при этом соблюдайте уклон в сторону установки,
- Выход сливной трубы закройте мелкой сеткой (чтобы не возникало засоров),
- После того как стяжка просохнет, пол в бане покройте керамической или кафельной плиткой, а сетку можете заменить трапом. Это придаст помещению красивый, ухоженный вид,
- Такой пол не нужно утеплять, так как при прогревании бани он тоже греется и не пропускает холодный воздух извне,
Очистная установка из металлических бочек
Мы рассмотрели, как можно сделать самодельный септик из пластиковых бочек, теперь изучим инструкцию о монтаже станции из 200 л металлических бочек:
- Сбоку каждой из них, при помощи болгарки, прорежьте несколько отверстий в шахматном порядке (на расстоянии 15 см друг от друга),
Септик из бочек
Преимущества пластиковых емкостей
Из них можно сделать как одно двух и трех камерную очистную установку.
Септик из бочек
Заключение
Для того чтобы обустройство канализации загородного дома не обошлось очень дорого можно собственноручно соорудить септик из пластиковых бочек, который прослужит долгую службу. Также не будет необходимости пользоваться услугами специализированных фирм (для его откачки), так как он самоочищается и примерно через 5 лет впервые придется вызывать ассенизаторскую машину.
Для монтажа установки не обязательно иметь специальные навыки, просто следуйте инструкции и советам специалистов, можете использовать подручный материал, который всегда найдется на загородном участке, и этим сэкономите определенную сумму.
Если сомневаетесь в том, что сможете провести эти работы, тогда купите дорогой промышленный септик. Хотя самостоятельно изготовленной и смонтированной канализационной системой будете пользоваться долгое время.
Сооружаем своими руками септик из бочек Как можно сделать септик своими руками из бочек, а так же необходимый материал, порядок работы и инструкция по монтажу.
Основные требования к автономной канализации по стандартам СНиП
Для эффективной очистки стоков септик-бочка, цена на который не так велика, должен состоять из трех камер. Можно сказать, что ЛОС с одной камерой не сможет очищать стоки по санитарным нормам.
В трехкамерной автономной канализации дело обстоит совершенно по-другому: сточные воды в первой емкости проходят механическую очистку, во второй при помощи бактерий происходит расщепление органики. В третьей камере осуществляется финальная доочистка, затем бытовые стоки поступают в почву.
ЛОС из бочки обязательно должен быть герметичен, только в последней емкости может отсутствовать дно. Лишь в этом случае автономная канализация будет надежна и безопасна для окружающей среды.
При определении места для расположения бочек стоит соблюдать ряд правил. От источника питьевой воды расстояние должно составлять как минимум пятнадцать метров. От фундамента – минимум пять метров. Не следует осуществлять прокладку канализационных труб близко от водопровода.
Следует верно рассчитать объем всех камер. Объем отстойника определяется из расчета среднесуточного потребления воды на одного человека (это примерно двести литров).
Средний расход следует умножить на количество человек, а затем на три (именно три дня стоки будут находиться в отстойнике). Получившаяся цифра соответствует рабочему объему автономной канализации.
Какие преимущества у самостоятельного изготовления конструкции
При отсутствии рядом с участком централизованной сети водопровода и канализации, возникает необходимость построить автономную систему. Изготовленный септик своими руками из бочек, утилизирует сточные воды в соответствии с гигиеническими стандартами.
Конструкцию рассчитывают на определенный объем нечистот, с учетом проживающих в доме людей. Монтаж самодельного устройства рекомендуется по следующим причинам:
- Снижение затрат.
- Самостоятельная закупка компонентов + использование уже имеющихся материалов.
- Применение инструментов, имеющихся в наличии.
- Оборудование устанавливается по модульной схеме, то есть заранее просчитывается возможность доукомплектования — подключения дополнительных сливных труб в зарезервированные точки входа.
Только человек, построивший самостоятельно сливную систему, разбирается в слабых сторонах конструкции и знает ее максимальные возможности. Подсчитав примерные нормы водопотребления семьи, периодичность проживания и, изучив особенности земельного участка, можно избежать ненужных финансовых затрат, физических потерь, и предотвратить «аварийные ситуации», вызванные низкой вместимостью.
После завершения процесса где-то 65% воды сбрасывается в землю, а отстой накапливается на дне до тех пор, пока не будет откачан из очистных сооружений.
Как установить своими руками
Перед установкой даже полностью герметичного септика, необходимо убедиться, что выбранное для работ место полностью соответствует всем санитарным нормам. Делается это на случай разгерметизации канализационного стока. Разлившаяся грязная вода представляет опасность для здоровья людей и может загрязнить окружающую среду.
От любого источника питьевой воды септики должно отделять расстояние в 50 метров. От рек и ручьёв – 10, а от общественных водохранилищ 30 метров. Есть требования и по размещению относительно дорог и даже плодовых деревьев. Септик устанавливается в 5 метрах от дороги и строений, и в 3 метрах от садовых растений.
Сначала необходимо из дома провести трубу. Там, где заканчивается труба, нужно будет начать выкапывать траншею. При этом не стоит забывать о том, что выкапывать траншею следует, соблюдая уклон по отношению к автономной канализации.
Затем работа должна проводится так:
- Там, где заканчивается канализационная труба, идущая от дома, копаем траншею, ширина которой должна составлять один метр. Копаем по направлению к ЛОС. Уклон должен быть такой: два сантиметра на один метр. ЛОС устанавливаем в заранее вырытый котлован, размеры которого должны быть на двадцать сантиметров больше всех емкостей. На дне создаем уступы по десять сантиметров, чтобы потом установить бочки на различной глубине. Первую бочку нужно размещать выше остальных.
- Так как бочка обладает большими размерами, но при этом мало весит, есть вероятность того, что ее поднимут на поверхность грунтовые воды. Для предотвращения подобной ситуации на дне стоит сделать подушку из бетона. Понадобится цементно-песчаный раствор. На дне создается десятисантиметровая подушка из песка. Затем осуществляется ее выравнивание и трамбовка, укладывание арматурной сетки. Потом происходит заливка бетонной смеси высотой 15-20 сантиметров.
- Когда заливка бетона произошла, можно начинать монтировать бочки для септика, купить которые следует заранее. Каждая емкость устанавливается на одной ступени, при этом другая ступень располагается ниже на десять сантиметров. Между бочками следует соблюсти расстояние в 10-15 сантиметров. Емкости фиксируются к выпускам арматуры благодаря прочному тросу из стали.
- В бочках целесообразно вырезать по отверстию для трубы. В отверстиях – по уплотнителю, их следует герметизировать, используя мастику. После этого нужно вставить тройник и подключить к нему трубопровод и вентиляцию.
- От первого отверстия отступаем вниз на десять сантиметров или немного больше и с противоположной стороны делаем еще отверстие для перелива, которое следует качественно герметизировать уплотнителем. Затем нужно вставить угловой фитинг.
- Затем нужно накрыть емкость крышкой и смонтировать веттрубу.
- Во второй бочке стоит тоже сделать отверстие с боковой стороны, вставить в него уплотнитель и угловой фитинг. Потом следует соединить две емкости трубой.
- Затем с обратной стороны второй бочки следует вырезать отверстие посередине, чтобы установить перелив в третью бочку. Монтируем крышку.
- В третьей бочке должно присутствовать отверстие для связи со второй бочкой. Их нужно соединить при помощи трубы. Если вы будете использовать вместо бочки колодец, тогда следует проложить гофротрубу диаметром в сто сантиметров. В гофротрубе следует вырезать отверстие, на дно поместить песок и гравий, высота подушки должно быть 30 сантиметров. Под подушку целесообразно постелить геополотно, через которое очищенные стоки будут поступать в грунт.
- Завершающий этап – засыпание септика слоями песка и бетонной смеси. В конце нужно утрамбовать поверхность.
Как правильно выбрать и установить накопительный септик
Чтобы локальная система канализации служила долго, исправно и не доставляла лишних хлопот и затрат, необходимо определиться с объемом резервуара. Он зависит от интенсивности использования системы и количества проживающих в доме. Согласно строительным нормам, на каждого человека в сутки приходится порядка 200 литров сточных вод.
Правда, это в том случае, если в доме есть водопровод и установлена ванна или душевая кабина. В дачных домиках, где нет центрального или автономного водоснабжения, эта цифра может быть на порядок ниже. Правильный выбор размера резервуара позволит существенно сэкономить расходы на обслуживание системы.
Следующее, на что стоит обратить внимание – это материал, из которого изготовлен резервуар. Также необходимо проверить целостность конструкции: трещины в корпусе, отсутствие герметичности — все это делает септик накопительный непригодным к использованию
Также важно выбрать место для установки септика
Несмотря на то, что качественный накопительный септик – это герметичная конструкция, его не рекомендуется устанавливать рядом с источником воды, например, колодцем
Также важно выбрать место для установки септика. Несмотря на то, что качественный накопительный септик – это герметичная конструкция, его не рекомендуется устанавливать рядом с источником воды, например, колодцем. Также не следует размещать систему локальной канализации на близко к водоемам
Также не следует размещать систему локальной канализации на близко к водоемам.
При этом важно, чтобы к септику существовал свободный доступ для проведения работ по его чистке. Ассенизаторские машины и илососы имеют довольно длинные рабочие рукава, но лучше поместить резервуар ближе к въезду на участок
Несмотря на то, что накопительный септик довольно прост в установке, рекомендуется доверять эту работу профессионалам. Специалисты компании «Москомплект» готовы качественно и в короткие сроки произвести весь комплекс работ: от проектирования и выбора оптимального места для расположения септика до полного подключения и последующего комплексного обслуживания. Мы имеем большой опыт работ в данной сфере и предлагаем свои услуги по конкурентным ценам.
| Объем септика, л. | Габриты, мм. | Вес (кг.) | Цена, руб. | ||
| Длина | Ширина | Высота | |||
| 1100 | 1366 | 1366 | 1650 | 70 | 17 700 |
| 2000 | 1700 | 1100 | 1650 | 125 | 24 900 |
| 2 500 | 2000 | 1100 | 1650 | 160 | 31 700 |
| 3000 | 2350 | 1300 | 1650 | 190 | 40 700 |
Горловина и крышка приобретается отдельно. Стоимость крышки 1 899 руб., горловины 300 мм — 1 800 руб., 500 мм — 2 200 руб.
