Конструкция и назначение выгреба
Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.
В накопительных резервуарах отходы лишь частично распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.
Все разновидности сливных ям можно разделить на две категории:
- герметичные накопительные емкости;
- сливные ямы с фильтрующим дном.
Для пользователей важными являются 2 отличия – устройство дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, поэтому его опустошают довольно часто, раз в 1-2 недели.

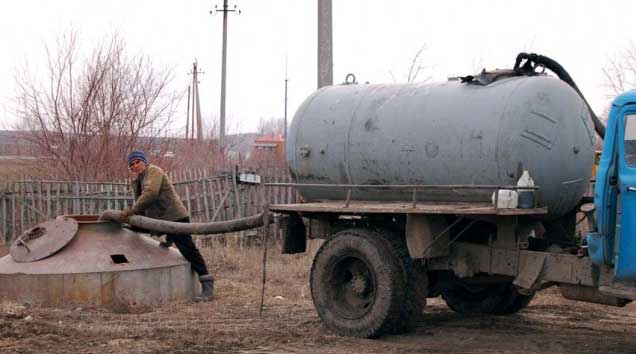

Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуть медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.
Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было достаточно, и сливные массы не поднимались выше канализационной трубы
С первого взгляда, второй вариант более приемлемый, однако его можно задействовать только для переработки серых стоков.
При устройстве ямы без дна надо учитывать ряд факторов:
- санитарные требования;
- тип грунта;
- наличие и местонахождение водоносных слоев.
Если грунт на выбранном участке глинистый, не способный быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и нарушения экологической обстановки.
Существует множество решений выгребных ям: строят сооружения из кирпича, бетона или автомобильных покрышек. Наиболее надежными считаются бетонные конструкции и готовые пластиковые емкости.
Резервуары из бетона, созданные путем возведения опалубки и заливки, сложнее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.
Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы неприятный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание
Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собой колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.
Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Иногда вместо готовой фабричной заготовки на дно кладут бетонную плиту.
Верхнюю часть оформляют в виде горловины с техническим люком и плотно закрывающейся крышкой.
Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.
Обустройство резервуара: учет санитарных норм
Несмотря на то, что процесс сооружения выгребной ямы проще, чем строительство того же септика, при возведении сооружения следует учитывать ряд определенных нюансов. Ведь от них напрямую зависит эффективность канализационной системы и удобство ее использования.
Место для сооружения ямы выбирают вдали от дома и источников питьевой воды с тем чтобы, просачивающиеся в грунт стоки не нанесли вред. Надо предусмотреть возможность подъезда ассенизаторской машины для чистки ямы
Независимо от типа выбранной конструкции, чтобы правильно сделать выгребную яму, необходимо грамотно подойти к месту ее обустройства.
Определяясь с местом расположения важно учитывать и уровень залегания грунтовых вод. В случае если есть вероятность инфильтрации очищенных стоков в водозаборный горизонт, от устройства поглотительного сооружения придется отказаться
Кроме того, в регионах с характерными паводковыми явлениями нельзя строить колодцы с фильтрационными отверстиями в стенках. Потому что велика вероятность заражения грунтовой воды при затоплении канализационного сооружения в период ее сезонного повышения.
Организация накопительного резервуара тоже выполняется по особым правилам. К зарытому накопителю должен быть обеспечен свободный подъезд ассенизаторской техники, которая в большинстве случаев отличается внушительными габаритами.
Правила размещения выгребных накопителей строго регламентируются СНиПом. Несоблюдение прописанных требований карается штрафами.
Выгребной резервуар располагают на расстоянии в 4 метра от жилых построек, 30 метров от источника воды, 5 метров от дороги и 3 метров от огородных грядок и насаждений (+)
При определении габаритов сооружения учитывайте, что максимальная глубина котлована должна не превышать трех метров. Превышение глубины значительно усложняет процесс откачки стоков.
Кроме того, стенки конструкции необходимо утеплить до глубины сезонного промерзания грунта, а в верхней части ямы должен быть предусмотрен небольшой выступ под установку крышки.
Инструкция по изготовлению герметичных и фильтрационных выгребных ям
После выбора зоны расположения сливной емкости и наличия всех расчетов можно начинать земляные работы. С помощью землеройного оборудования или ручным способом подготавливается котлован требуемых размеров. Обычно для подобных мероприятий привлекается экскаватор, но специфика участка не всегда позволяет подъехать спецтехнике в требуемое место.

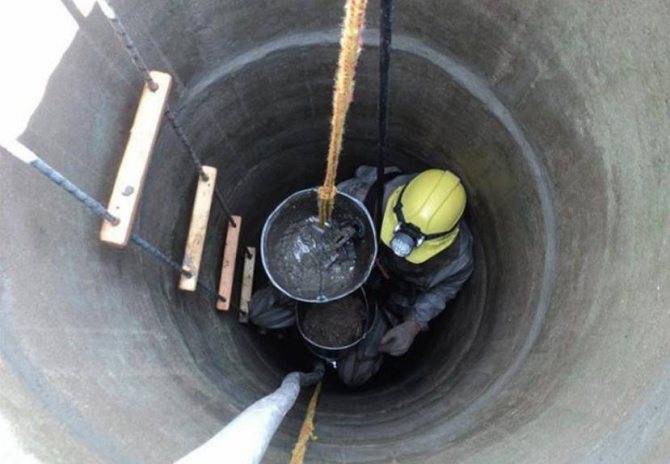

Можно в подобной ситуации применить старинный испытанный метод – установить одно кольцо на место и начинать выбирать лопатой грунт из-под стенок
При этом важно контролировать уровень расположения изделия. После выравнивания верхнего среза элемента с уровнем почвы выставляется другое кольцо и продолжается выборка земли аналогичным способом
Чтобы сделать самому выгребную яму понадобится подготовить материалы для стенок, доску опалубки и приготовить следующие компоненты:
- песок и цемент нужной марки для замешивания раствора;
- щебень и бут для изготовления слоя фильтрации;
- арматура или пруток пригодятся для обустройства крышки;
- уголок или подходящий металл для изготовления люка с рамкой;
- гидроизоляционные материалы;
- подходящая емкость и ведра под раствор;
- инструменты каменщика;
- отвес, строительный шнур и уровень;
- комплект из штыковой и совковой лопаты.
При работах большого масштаба можно взять напрокат или попросить у соседей бетономешалку.
Выбор и монтаж пластикового резервуара
Сегодня пластиковые емкости довольно активно применяют при обустройстве локальной канализации – выгребная яма из полимеров устойчива к гниению и старению, благодаря чему способна прослужить несколько десятков лет.
Легкий вес конструкции облегчает процесс монтажа. Но легковесность бака может спровоцировать и то, что под действием давления грунта в процессе эксплуатации он просто выдавится на поверхность.
Чтобы предупредить выталкивание, контейнер крепят к железобетонной плите, уложенной на дно котлована, либо же фиксируют якорем, удерживающем пластиковый бак на своем месте.
Единственный недостаток тонкостенных контейнеров – уязвимость к механическим повреждениям, исправить ситуацию помогает армирование стенок стеклопластиком
Технология рытья котлована и подготовки основания практически не отличается от выше описанного процесса. Под установку контейнера выкапывают яму такого размера, чтобы дистанция между земляными стенками и пластиком составляла 30-40 см.
Дно выкопанного котлована выравнивают и заливают бетонным слоем толщиной в 20 см, проверяя горизонтальность плоскости с помощью строительного уровня.
Сверху застывшей бетонной плиты устанавливают пластиковый накопитель. Его опускают вниз с помощью веревок.
Некоторые умельцы для защиты стенок резервуара от давления грунтовых масс сооружают кожух, выполненный из металлической сетки, либо же возводят кирпичную кладку.
По завершению установочных работ наружные стенки емкости уплотняют слоем земли. Чтобы при засыпке конструкция случайно не треснула под толщей окружающего ее грунта, по мере уплотнения стен нужно постепенно заливать в нее воду. После завершения монтажа воду можно откачать с помощью насоса.
Выгребная яма накопительного типа готова. Остается только подвести к ней канализационные отводы, проложив их под небольшим наклоном. Направляют его в сторону приемной емкости. На погонный метр канализационного трубопровода должно приходиться 2 – 3 мм уклона.
Патрубки для труб подсоединяют, используя муфты соответствующего размера. Для повышения герметичности системы места стыков покрывают силиконовым герметиком.
Верхний плодородный слой земли, изъятый при копке котлована, смело можно использовать для подсыпания грядок приусадебного участка, а грунт из глубины – для воплощения ландшафтного дизайна
На финальной стадии устанавливают крышку на люк, а вокруг самой емкости выравнивают земную поверхность.
Если вам нужная выгребная яма с переливом, то есть вариант сделать ее из еврокубов:
Правила устройства выгребной ямы
Расстояние от выгребной ямы до других объектов на участке регламентируется нормами и правилами.
Основные правила устройства:
- Расстояние от частного дома до канализации — не меньше 5 м.
- Расстояние от грунтовых вод до дна ямы — не меньше 1 м.
- Расстояние от забора до края канализации — не меньше 1 м.
- Расстояние до источников питьевой воды при разных типах почвы: глинистой — от 20 м, супесь — от 50 м, суглинок — от 30 м.
Правильно определив объем выгребной ямы, вы обеспечите ей долгий срок службы. При расчётах исходите из 0,5 м 3 на одного человека. Но эти цифры не учитывают особенностей почвы. Скорость впитывания у глинистой почвы низкая. Поэтому первый год канализация нормально будет справляться с отходами жизнедеятельности. Но, чем больше почва пропитывается разными веществами, фильтрационные способности будут ухудшаться.
Для лучшего функционирования сделайте выгребную яму с запасом (для 3 человек 6 м 3 ). Это увеличит срок службы и сэкономит деньги на вызове ассенизационной машины.
После определения необходимого объёма осуществляется прокладка труб. Уклон должен быть 2-3 см на каждый метр. Чем больше длина, тем меньше уклон.
Характерные особенности однокамерной конструкции
Особенности эксплуатации, представленной на рисунке, конструкции однокамерной выгребной ямы дренажного типа имеют свои положительные и отрицательные стороны. К первым относятся:
- несложный монтаж и низкая цена реализации;
- большой выбор материалов, резервуар может быть изготовлен из бочек, бетонных колец и т.д.;
- данный тип созданной своими руками выгребной ямы будет функционировать без регулярной откачки, то есть нет необходимости вызывать ассенизаторов, в тоже время, если она заилилась, ее несложно очистить ;
- небольшой объем поглощающего резервуара.
Что касается недостатков, то их всего два:
- при значительном объеме сточных вод такая канализация может не справиться с обработкой, то есть земля будет не успевать их поглощать;
- сточные воды недостаточно хорошо очищаются, что приводит к загрязнению окружающего грунта, в результате чего появляется неприятный запах.
Видео по теме:
Заметим, что с последним недостатком несложно справится, если немного усложнить конструкцию, а именно, сделать двухкамерную выгребную яму.
Принцип работы ямы без дна
Выгребная яма представляет собой накопитель серых отходов человеческой деятельности, т.е. стоков, образующихся при выполнении бытовых действий, приготовлении пищи и приеме гигиенических процедур.
Ее устраивают на некотором (определенном санитарными нормами) расстоянии от дома. Для устройства такой канализации нужно выкопать яму, укрепить и защитить от влаги ее стены, установить верхнее перекрытие, а также подвести к емкости канализационную трубу.
В выгребных ямах без дна нижнюю часть не герметизируют. Здесь устанавливают фильтр из песка и гравия, через который жидкие стоки медленно просачиваются в грунт, где производится их окончательная очистка
Сточные воды поступают внутрь емкости, а перекрытие надежно защищает окружающих от неприятных запахов. Отстоявшаяся жидкая составляющая сточных масс просачивается в нижележащие грунтовые слои, а твердые включения оседают на поверхности песчано-гравийного фильтра.
Со временем резервуар наполняется нерастворимым твердым осадком, и его содержимое необходимо удалять. Для этого используют специальную ассенизаторскую машину, хотя небольшую по объему яму можно вычистить и с помощью обычного ведра.
Стоки внутри ямы с течением времени немного изменяются по составу. Частично они перерабатываются микроорганизмами, твердые фракции превращаются в осадок, а жидкая часть отделяется. С целью уменьшить количество стоков, чтобы пользоваться услугами ассенизаторов как можно реже, яму делают “без дна”.
Стены емкости для серых стоков тщательно заделывают, а на дне оставляют просвет с грунтом. Сверху на грунте делают фильтр из природных материалов: песка, щебня и гравия. Жидкая часть стоков медленно просачивается в грунт, а твердые фракции остаются внутри канализационной емкости.
Сточные воды, проходя через фильтр, получают дополнительную очистку. Окончательно жидкие отходы перерабатываются в толще грунта с помощью микроорганизмов, которые там обитают.
Для того чтобы ускорить и усилить процесс переработки в яму добавляют биологические средства, в основе которых заложено действие природных бактерий. Подобные препараты используют и внутри накопительных герметичных выгребных ям, для выполнения биологической очистки сточных вод и уменьшения объема осадка.
“Бездонная” канализация конструкция очень удобна. Она позволяет удалять жидкую часть стоков естественным и безопасным путем. В результате емкость наполняется медленнее, и оплачивать услуги ассенизаторов приходится не так часто.
Интересной вариацией ямы без дна является система доочистки в виде фильтрующего колодца. Ее устанавливают после септика-отстойника, в котором производится первичная переработка стоков.
Выгребная яма без дна может играть роль части конструкции, которая состоит из двух камер: герметичной и проницаемой
Обе секции соединены переливной трубой. Сначала стоки попадают в герметичный отдел канализации.
Здесь отходы отстаиваются, твердые фракции оседают на дно, легкие технические загрязнения скапливаются наверху, а так называемые “серые стоки”, т.е. очищенная от перечисленных загрязнений вода, достигают уровня перелива и перемещаются в емкость без дна. Сточные воды фильтруются и утилизируются в грунт, как было описано ранее.
Использование специальных микроорганизмов превращает конструкцию почти в полноценный септик, который функционирует на основании схожих принципов.
Такое двух- или даже трехкамерное сооружение имеет смысл делать только для дома, в котором проживает значительное количество людей, в связи с чем планируется получать большой объем стоков. А для летней дачи можно устроит относительно небольшую выгребную яму.
Достоинства и недостатки
Основным достоинством выгребной ямы с переливом является отсутствие потребности в частой чистке ассенизаторской техникой. Кроме этого, отстоянные воды можно использовать в технических целях: для полива огорода, удобрения земли.
Принцип работы ямы с переливом
Плюсы обустройства переливной выгребной ямы:
- Эффективность очистки. Сточная жидкость проходит несколько этапов очистки в черновой емкости, отстойнике и чистовой или фильтрующей;
- Высокая производительность. Такие сооружения обустраиваются не менее, чем на 2 кубических метра. Пропускная способность такой ямы выдерживается от 0,2 кубометра в час до 0,5;
- Экономия средств на ассенизаторских услугах. Из-за многоступенчатой очистки, твердые отходы отсеиваются в первом, черновом резервуаре, а жидкие перетекают в последующие. Это препятствует переполнению стока и образованию отверделых масс;
- Практически полное отсутствие смрада.
При этом, такая конструкция отстойника имеет некоторые недостатки. Из минусов стоит выделить:
- Относительную сложность обустройства. Большую роль в работе системы играет угол, под которым подключены трубы, положение резервуаров относительно друг другу и другие особенности;
- Дороговизна обустройства. Потребуется оборудовать минимум 2 независимых колодца, это удваивает расходы на постройку переливной выгребной ямы относительно обычного стока.
Выбор материала для строительства
Фильтрационную яму можно построить из целых или битых кирпичей, газосиликатных блоков или бетонных колец. Также стенки сооружения делают из бетона, используют вместительные железные ёмкости без дна или старые автомобильные шины. Словом, для обустройства негерметичной конструкции сгодятся любые подходящие материалы.
Для изготовления сливных коллекторов второго типа используют цельнолитые бетонные конструкции, а также герметичные ёмкости из металла и пластика. Кроме того, можно построить яму и традиционным способом — из кирпича или железобетонных колец, забетонировав её днище, и обеспечив водонепроницаемость стенок.
Кирпичные
Кирпичная сточная яма поглощающего типа
Сточная ёмкость, построенная из кирпича — один из самых недорогих и простых вариантов, особенно при необходимости строительства ямы без откачки. Кирпич позволяет сделать стенки сплошными или с зазорами, которые повышают фильтрационную способность сооружения. К достоинствам этой конструкции можно отнести и возможность строительства ямы любого размера и конфигурации. Не лишены кирпичные впитывающие колодцы и недостатков, присущих любым негерметичным системам — заиливания и негативного влияния на экологию. Кроме того, кирпич кладки в агрессивных условиях эксплуатации быстро разрушается, что обуславливает короткий срок службы фильтрационных систем — около 20 лет.
Из автомобильных шин
Изношенные шины для грузовых автомобилей представляют собой дешёвый и долговечный материал для обустройства сточной ёмкости без откачки
Построить сливную систему для ванной и туалета загородного дома с минимальными затратами можно, используя автомобильные шины в качестве строительного материала для впитывающей выгребной ямы. Для этого достаточно вырыть котлован достаточного размера и обустроить фильтрующий слой из щебня на его дне. Установленные одна на другую шины образуют долговечную конструкцию, предотвращающую осыпание стенок сооружения.
Как и в предыдущем варианте, к негативным моментам можно отнести высокую вероятность загрязнения окружающей среды сточными водами и продуктами разложения покрышек, быстрое заиливание и снижение эффективности работы системы.
Из монолитного железобетона
Бетонная ёмкость является одним из самых прочных и долговечных канализационных сооружений
Выгребная яма этого типа представляет собой сооружение с бетонными стенками и днищем, построенными способом заливки бетонной смеси в установленную обрешётку. Несмотря на то что такая ёмкость считается самой надёжной и долговечной, высокие трудозатраты не позволяют назвать эту конструкцию лучшей. В настоящее время подобный метод строительства теснят готовые комплекты из железобетонных колец и крышек.
Из бетонных колец
В зависимости от требований герметичности бетонные кольца могут иметь сплошные или перфорированные стенки
Обустройство выгребной ямы из литых бетонных колец к недорогим вариантам можно отнести лишь отчасти. Это связано с тем, что стройматериалы придётся не только покупать, но и нанимать технику для погрузки и транспортировки на участок. Кроме того, установка тяжёлых железобетонных изделий также потребует применения грузоподъёмных механизмов (далее мы расскажем, как при желании и наличии свободного времени можно обойтись одной лишь лопатой). Тем не менее, именно этот вариант является наиболее простым и долговечным способом обустройства как выгребных ям впитывающего типа, так и герметичных сооружений. В настоящее время выпускаются железобетонные кольца с перфорированными стенками, которые идеально подходят для строительства сточных коллекторов без откачки.
Из металлических и пластиковых ёмкостей
Даже из старой металлической бочки можно соорудить фильтрационную яму, которая обеспечит работоспособность канализации дачного домика
Самый простой способ сделать сточную яму — закопать на глубине пластиковую или металлическую ёмкость подходящего объёма. Причём этот метод позволяет получить как герметичную конструкцию, так и впитывающую систему. Отличие второго варианта от первого — отсутствие днища ёмкости и наличие перфорации в стенках. Кроме того, в последнем случае придётся дополнительно подготовить дно котлована, сделав щебневую фильтрационную подушку.
