Предназначение
Уличный камин имеет множество проектов конструкций, причем каждый год домашние мастера предлагают новые идеи. Камины на улице могут выполнять функцию обогрева, приготовления пищи или сочетать две задачи одновременно. Модели могут быть островными или пристенными, если они пристроены к беседке, наружной стене дома или каменному забору. Последний вариант очень интересен, он позволит сэкономить материалы и затраты на строительство, если на участке уже есть прочное и высокое ограждение из кирпича. К нему может быть пристроен угловой или пристенный камин с небольшой вытяжкой.
Дачный камин из кирпича чаще всего делают островного типа, простой П-образной конструкции без высокой трубы дымохода. Для такого варианта лучше заранее обустроить фундамент с площадкой из бетона, уличной плитки или другого прочного негорючего материала. На ней будет удобно разместить стулья для отдыха и другую садовую мебель. Островной камин для дачи можно со временем модернизировать, добавляя новые детали, в конце концов, построив полноценную закрытую беседку с подогревом и барбекю.
Декоративный камин многие применяют при обустройстве интерьера, чтобы не использовать сложные системы с дымосборником, вытяжкой и огнеупорными материалами. Фальш-камин в помещении может работать на основе электрического, газового или водного нагревателя, а для имитации пламени используют искусные картины, электрический свет или свечи. Такой вариант не заменит натурального тепла от горящих дров, но будет смотреться очень эффектно и обойдется намного дешевле, так как не потребует работы опытного печника.
Камин в доме должен, прежде всего, обеспечивать нормальную вытяжку дыма наружу, чтобы в комнате не было сильного запаха и угарного газа. Рассчитывать его размеры нужно исходя из площади комнаты, а для облицовки применять материалы с высокой теплоизоляцией. Если задумано сделать фальш-камин, то используется обычный декоративный кирпич без огнеупорности.
Камины для бани используют для отопления преимущественно уголь, имеют небольшие размеры и простое устройство. У них существует 2 рабочие детали: топка и дымоход. Отличие от традиционной банной печи в том, что топка открытая и тепло для обогрева поступает именно из нее. Кирпичные варианты таких каминов обычно бывают пристенными или угловыми. Из-за большой массы стройматериалов их необходимо устанавливать на массивное основание, если пол в бане недостаточно толстый, то надо позаботиться о дополнительном фундаменте для печки.
Виды
Камины из кирпича включают в себя три главных части. Это портал, дымоход и топка.
Топка представляет собой нишу для разведения огня. Портал – это внешняя часть камина, которую украшают различными материалами (камень, лепка, дерево и другие). Устройство, по которому улетучивается дым из помещения, называют дымоход.
Различают каминные конструкции по способу их возведения – они бывают открытыми, закрытыми и полуоткрытыми. Когда топка и дымоход камина из кирпича не отделены от стены комнаты, а встроены в нее, тогда отопительное устройство называют закрытым.
Дымоход и топливник делают углубленными в стену помещения. Еще их называют закрытыми (английскими) конструкциями. Преимущество их состоит в размерах. Они компактны и могут быть установлены в совсем маленьких комнатах.
Однако стены в зданиях, где планируется кладка камина, нужно делать утолщенными, поскольку их прочность уменьшается.
Возводят их сразу со строительством здания. Их проектировка учитывается в общей проектной документации по жилому комплексу изначально.
Сооружение, выложенное вдоль стены и граничащее с ней, называют пристенным или полуоткрытым камином. В таких конструкциях топка и дымоход не встраиваются в стену. Возведение камина полуоткрытого вида возможно в помещении, которое построено давно. Его перепланировка не потребуется в данном случае. Пристенный камин считается самым распространенным типом. Он может быть одинакового размера, во всю длину или сужаться в верхней части. С конструкцией самой стены он не соединен никаким образом.
Каминные устройства, находящиеся на расстоянии от стен помещения, называют открытыми (островными). Они представляют собой один из самых непопулярных видов. Установка таких конструкций приветствуется в больших по площади помещениях, потому что они забирают своей площадью большую часть пространства комнаты, где установлены. Островные (открытые) сооружения не прикасаются к стене, пламя видно из любой точки комнаты.
Угловые камины располагают в углу помещений, отсюда их название. С их помощью удобно используются пустующие углы комнат, обогреваются смежные помещения.
Дымоход угловых каминов сосредоточен в стене комнаты. Делать его выкладку пустотелым кирпичом нельзя. Открытая часть дымовой камеры выполняется из металла. Она может быть из железа или бетона. Поверхность обкладывают кирпичом, камнем, оштукатуривают.

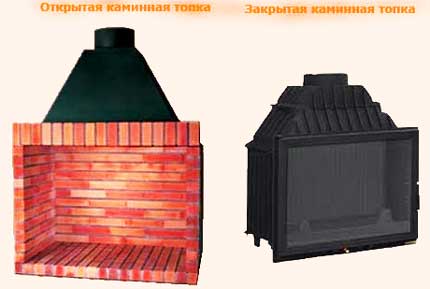

Камины, у которых пламя не отгораживается от общего помещения, называют конструкциями с открытой топкой. Выполняется топка из кирпича шамотного. Также это может быть железный или чугунный проем.
Барьером (заграждением) служит декоративная решетка.
Камины закрытого типа наоборот оснащены термостойким стеклом (дверцей со стеклом). Оно сосредоточено между топкой и помещением. Внизу закрытой топки располагают дополнительную камеру под зольник. Из нее подается воздух в камеру, где происходит сгорание. На топках такого вида каминов устанавливают механизм, позволяющий управлять заслонкой. Все нюансы устройства и функционирования камина искусно скрывают под облицовку. Выполняют ее из камня, декоративного кирпича, изразца. Могут быть деревянные обрамления.
Широкое применение для установки их на дачах нашли дровяные кирпичные камины. Функция, выполняемая ими – варочная и отопительная с водным контуром.
Такие агрегаты по стоимости ниже, чем стационарные. Расход топлива у каминов с элементами печи большой. Однако их преимущество состоит в возможности использовать тепловую энергию независимо от внешних носителей. Например, электрические котлы часто не функционируют из-за проблем подачи электроэнергии в дачные поселки. Также нет необходимости в подводе газовых коммуникаций (в случае с газовым котлом).
Печь – камин для бани снабжена баком для нагрева воды. Баки различаются по объему и моделям. Наличие закрытого или открытого портала отличает банные конструкции от других видов. Кирпичные камины для бань очень быстро нагревают помещение, тепло сохраняется длительное время. На даче к камину из кирпича можно пристроить барбекю.
Для установки дровяных кирпичных каминов нужно провести тщательный инженерный анализ
Особое внимание уделяется расположению дымохода
Основные правила монтажа камина с воздушным отоплением
Вентилятор для камина лучше всего устанавливать в подсобном помещении. Во-первых, это позволит не нарушать эстетику интерьеру, а во-вторых, снизит порог шума, создаваемый работающим прибором.
Чтобы избежать шума при работе камина, выбирайте диаметр трубы с круглым сечением. Для эффективной работы такой системы отопления, в каждой комнате должно находиться вентиляционное отверстие с решеткой. Поэтому проектировка должна происходить на этапе строительства дома, иначе потребуется очень много сил и времени, чтобы обустроить воздушный камин в доме.
Анемостаты или закрытые диффузоры помогают осуществлять прогревание комнаты со всех сторон. Форма диффузора может быть круглой и квадратной, на функциональность работы системы это никак не влияет.
Диффузор
Система отопления с воздушным камином подходит для всего дома, кроме комнат, где предусмотрена отдельная вентиляция: ванная, туалет, кухня. Если опустить этот фактор, то в доме может быть нарушена система циркуляции теплого воздуха.
Конвекционная камера камина изготавливается из гипсокартона, а каркас выполняется из оцинкованного профиля.
Для предотвращения попадания жара в потолок, необходимо предусмотреть отсечку.
Термоотсечка под потолком
Это обеспечивает равномерное давление, вентиляцию в системе и максимальную пожаробезопасность, помогая предотвратить возгорание. Для этого, отопление воздушным камином должно учитывать определенные меры безопасности не только во время эксплуатации, но и на стадии возведения агрегата.
Давайте остановимся на ключевых моментах обустройства:
- Каминная топка должна стоять на прочной подставке, выполненной из кирпича.
- Фундамент под камин должен быть отделен от основного фундамента дома.
- Система должна быть закрыта гипсокартонными листами.
- Воздуховоды должны быть разведены по всему дому.
- Узел воздуховодов необходимо расположить в техническом помещении.
Давайте рассмотрим основные достоинства кожуха для воздушного камина:
- Повышение КПД. Если сравнивать с обычным камином, который дает КПД 30-40 %, то воздушное отопление повышает производительность до 80-85% в зависимости от системы обустройства каналов и труб.
Снижается расход топлива на 20 %. Даже после полного затухания твердого топлива, теплый воздух продолжает перемещаться по помещению.
-
- Использование горячего дыма. Если в стандартной системе отопления дома камином, дымоотводящая труба используется только в качестве отвода продуктов сгорания, то здесь металлический кожух осуществляет дополнительный нагрев помещения, отдавая теплый воздух в помещение.
- Максимальная температура газа при сгорании составляет 170С. Согласитесь, что это весьма не рационально не использовать этот ресурс? Специальный воздуховод, которым оснащают воздушный камин, обеспечивает циркуляцию горячего воздуха по дому.
Видео. Отопление дома с помощью воздушного камина
Перечисленные преимущества подобной системы отопления очень красноречиво говорят о необходимости реализации данного проекта.
Финишная отделка камина
Если кладка выполнена качественно, а кирпич радует цветом и фактурой, финишную облицовку выполнять совершенно необязательно – можно ограничиться лишь аккуратной обработкой швов затиркой
Но если вам хочется сделать свой очаг еще более совершенным, обратите внимание на самые популярные варианты для его отделки:
- декоративная штукатурка;
- камень;
- бетон, имитирующий натуральную древесину;
- плитка;
- декоративный кирпич;
- изразцы.

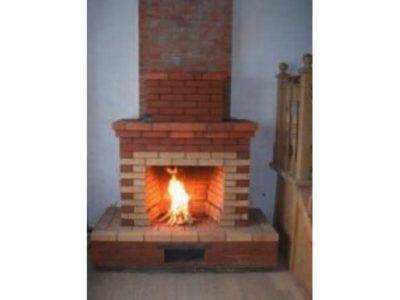

Камин из кирпича на дровах
Выбор материала для облицовки напрямую зависит от того, что вы хотите получить в результате. Например, если вам нужен добротный и изысканный камин для классического интерьера, выбирайте дорогие натуральные материалы: травертин или мрамор – такая облицовка сделает ваш очаг не просто привлекательным, а по-настоящему роскошным.
Более простой, но также стильный вариант – отделка камина искусственным камнем или плиткой с частично видимой кирпичной кладкой.
Конечно же, на одной облицовке не обязательно останавливаться – ее можно дополнить всевозможными декоративными стеклянными, деревянными, металлическими или чугунными скульптурами.
Надеемся, наша инструкция поможет вам воплотить вашу мечту – дровяной камин из кирпича – в реальность. Придерживаясь простых рекомендаций, вы точно получите качественный домашний очаг, который не один год будет радовать вас теплом, красотой и уютом.
Обвязка печи
В редких случаях обогрев комнаты печью происходит за счет конвекционных потоков. Сам статус устройства подразумевает максимально эффективное использование освобожденной энергии. Поэтому система отопления снабжается теплоносителем, в качестве которого может выступать вода, циркулирующая по трубам, или воздух, движущийся под действием принудительной конвекции. Подсоединение каналов теплоносителя к печи называется обвязкой.
Некоторые проблемы, связанные с установкой печи-камина, сосредоточены именно в некорректном монтаже магистрали. При водяном отоплении циркуляцию обеспечивает насос или она осуществляется за счет естественной конвекции
Во втором случае важно соблюдать определенный наклон магистрали, так как обратный наклон приведет к застою жидкости. В закрытой системе отопления (1-й случай) наклон не имеет значения, зато система предъявляет жесткие требования по герметичности
Даже небольшое количество попавшего воздуха остановит циркуляцию.
Схема подключения контура отопления
Обвязка воздуховода не представляет сложности, однако укладка магистрали под панели или облицовка гипсокартоном – трудоемкий процесс. Печь, использующая воздух в качестве теплоносителя, снабжается системой вентиляторов, которая гонит воздух по магистрали. Регулируя заслонками подачу, можно направлять тепло выборочно в разные комнаты.
Дымоход
Как говорилось выше, дымоход должен иметь определенный размер. Если при установке металлической топки он известен заранее, так как патрубок уже имеет нужный диаметр, то при возведении кирпичного, нужно рассчитать его сечение.
Это нужно для того, чтобы была хорошая тяга, но вместе с тем – не чрезмерная, чтобы тепло просто не вылетало в трубу. Размер канала дымохода зависит от размера очага и обычно составляет 20×20 или 25×25 сантиметров, при среднем размере топки 60×75 сантиметров.
Обязательная термоизоляция деревянных стен…
На патрубок топки надевается металлическая труба. Для пожаробезопасности ее необходимо отделить жаростойкой прослойкой от горючих деревянных стен. Этот процесс проводят перед тем, как закрыть дымоходную трубу декоративным экраном, который может быть сделан из жаростойкого гипсокартона, закрепленного на металлический профиль. Этот процесс можно изучить, посмотрев представленное ниже видео.
На данном фото — дымоотводная труба, отделенная от бревенчатой стены, и проходящая через потолочное перекрытие.
… и проходов через перекрытие.
Далее нужно рассмотреть проход трубы через толщину потолочного перекрытия.Вокруг нее лучше всего устроить короб, который будет отделять трубу от деревянных деталей на расстояние 15÷20 сантиметров, в который укладывается негорючий материал, например, минеральная вата или керамзит. Сверху короб с изоляцией закрывают металлическим проходом, который в готовом виде можно приобрести в специализированном магазине.
Оголовок дымохода, выведенный через кровлю, хорошо гидроизолируется — это можно сделать с помощью разных готовых проходов. Они производятся из гибкого материала, который легко принимает форму рельефа кровли или, как в данном случае, из нержавеющего металла. Такой проход больше подойдет для кровли с неглубоким рельефом.
Гидроизоляция кровельного прохода
Сверху на трубу обязательно надевается зонтик, оберегающий канал дымохода от попадания извне грязи и осадков.
Оформление проходов кирпичной трубы проходит таким же образом, как и металлической. Ее кладка проходит по отдельной порядовой схеме.
Проходы кирпичной трубы через перекрытия и кровлю сделать намного сложнее
Сделать эту работу довольно сложно, для ее выполнения лучше пригласить мастера-печника. Но нужно отметить, что на кирпичный камин также можно установить металлическую трубу, которую при желании до выхода ее на чердак можно закрыть кирпичной кладкой.
Способы чистки
- химчистка – чистка с использованием специальных жидких или порошкообразных средств, которые с лёгкостью удаляют сажу и препятствуют её появлению;
- чистка при помощи щёток. Такие щётки состоят из нескольких разборных звеньев, соединять которые нужно в процессе введения щётки в дымоход. Когда щётка в дымоходе наталкивается на препятствие, необходимо прекратить её дальнейшее продвижение, очистить дымоход от засора и разобрать щётку в обратном порядке;
- чистка при помощи специального пылесоса. В процессе такой чистки пылесос высасывает всю сажу из дымохода определённым способом. Считается наиболее «чистым» вариантом чистки, но применяется только при небольшом скоплении сажи.
Советы и секреты
Топить камин дровами – большая ответственность. Неверные действия могут привести к потере тепла или к пожару. Необходимо правильно оценить интенсивность горения. Регулировать его можно, приоткрывая или закрывая дверцу зольника. Обычно правильный режим горения сопровождается потрескиванием дров и легким гудением выходящего теплого воздуха в трубе. Сильный гуд является признаком чрезмерной тяги и приведет к тому, что дрова быстро прогорят, а все тепло улетучится в дымоход.
Оценить положение дверцы поддувала можно по цвету пламени растопленного камина, оно должно быть ярко-желтого цвета. Увеличение яркости, вплоть до белого цвета, свидетельствует об избытке кислорода, темное пламя указывает на его дефицит.

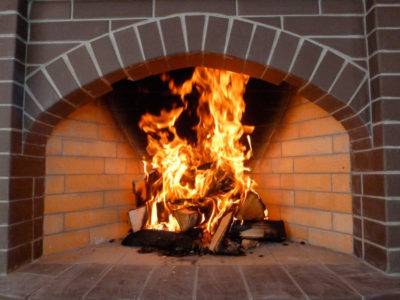

Живой огонь в открытом очаге
Использовать разные методы, чтобы потушить огонь в камине, нельзя. От перепада температуры могут лопнуть материалы отделки топки. Поленья должны сами прогореть и потухнуть. В крайнем случае, если срочно нужно покинуть дом, следует вынуть тлеющие угли и затушить их вне камина.
Задвижку дымохода сразу перекрывать нельзя, так как угарный газ все еще выделяется из тлеющих углей. Но открытая вьюшка приведет к потере тепла, поэтому следует искать нейтральное решение – закрыть ее, спустя пару часов после остывания камина.
Правила, подсказывающие как правильно топить камин, актуальны и в том случае, если этот камин на угле. Отличие заключается только лишь в процессе растопки. Чтобы растопить камин, работающий на угле, следует зажечь щепки и лучины, на которые накладывается небольшим слоем специальный уголь для камина. Дождавшись установившегося пламени, смело добавляйте крупные крупный уголь и регулируйте тягу, как было описано выше.
Уголь разжечь гораздо тяжелее, чем дрова, поэтому часто приходится применять химические средства в виде таблеток. Современные камины оснащаются электрическими и газовыми разжигателями.
О том, как правильно топить печь камин, следует задуматься каждому. В этом вопросе рассматривается безопасность, а не только эффективность использования энергии. Прежде всего, неправильное использование топки может привести к непоправимым последствиям, когда пожар уничтожает все самое дорогое.
Но самым опасным врагом является угарный газ, который человек не чувствует. Отравление может произойти во сне, если рано закрыть вьюшку дымохода. При использовании камина это случается реже, так как объемы сжигаемого топлива малы, по сравнению с печью, но данные правила следует соблюсти в любом случае.
Особенности проектирования камина с кожухом
Какой бы конфигурации, мощности и размера вы не собирались реализовать камин, обязательным условием конвекционного теплообмена является установка вентиляторов. При стандартном обогреве камином дома, циркуляция воздуха будет осуществляться только за счет разности температуры (плотности воздуха).

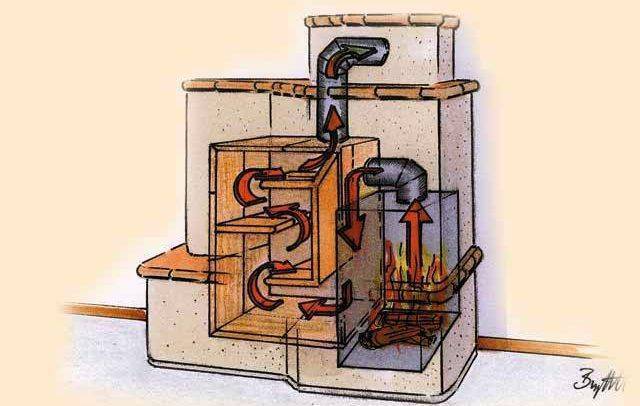

Алгоритм движения воздуха в кожухе
Естественно, эффективность такой конвекции крайне низкая. При создании искусственной конвекции, интенсивность камина будет создаваться направлением потоками воздуха.
Большое значение также имеет место установки вентиляторов. Главной особенностью такой конструкции является расположение таким образом, чтобы они подавали холодный воздух снизу, а не изнутри. Иначе может получиться обратный процесс.
Не следует забывать и про порог шума в помещении. При обустройстве камина, его необходимо минимизировать, иначе, несмотря на тепло, источаемое нагревательным прибором, в комнате будет находиться крайне неуютно.
Приняв решение об обустройстве камина с воздушным отоплением на даче, сразу хочется предупредить, что мероприятие это не простое. Если вы являетесь абсолютным новичком в этом деле, то схему расположения вентилятором и труб лучше заказать у специалиста.
Элементы системы
Принцип создания такой конструкции следующий: холодный воздух забирается снизу вентиляторами и идет к топке, где нагревается до необходимой температуры. Затем он поступает в простенки и уже по специальным каналам проходит в облицовочный кожух дымовой трубы.
Движение воздуха в кожухе
Металлическая дымовая труба тоже, в свою очередь, выделяет тепло, повышая эффективность камина. Здесь происходит максимальная циркуляция горячего воздуха, который, под действием вентилятора, направляется в помещение.
Видео. Как правильно вести расчет воздушного отопления
Для конструкции этой системы отопления подойдет закрытая топка, которая максимально аккумулирует и сохраняет тепло. Подобная система отопления позволяет достичь максимального КПД в 80-85%.
Для того чтобы добиться максимальной эффективности конструкции, нужно свести к минимуму сеть труб, каналов и количество их изгибов. Если же длина трубы не превышает 3 метров и при этом не имеет множество изгибов, то может хватить естественной циркуляции. При других параметров, без дополнительных вентиляторов не обойтись.
Воздушные каналы лучше выполнять из стали или алюминия.
Схема нагрева воздуха в камине
Виды печей-каминов с дымоходом: чертеж и схема
Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

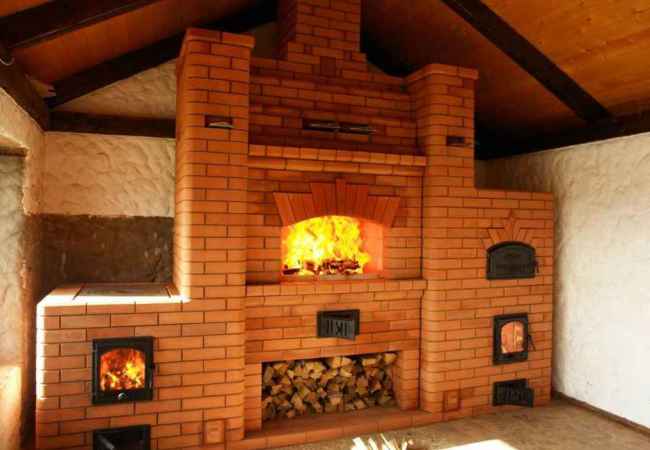

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.
В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.
Однако такая конструкция имеет ряд своих преимуществ:
Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.
Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.
- В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
- При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
- Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.
Схема подобного сооружения выглядит следующим образом:
два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;
Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.
- дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
- топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
- дымоход, который может идти через несколько помещений.
Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки
Пристенная отопительная печка из кирпича
Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.
Ключевая особенность такого устройства – и камин, и собственно печка.
Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.
Чертеж такой конструкции выглядит следующим образом:
- поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
- топка с колосниковой решеткой и зольником;
- топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
- дымопровод в виде единой трубы.
Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.
Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.
Чем отличается многофункциональная печь для отопления
Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:
- обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
- приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
- декоративная задача при использовании камина.
По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).
Ее схема выглядит следующим образом:
- поддувала для печной и каминной топки;
- под камином можно расположить нишу для просушки дров;
- система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
- дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).
Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни
