Схема канализации в частном доме: своими руками или стоит нанять специалистов?

Хитрости проектирования

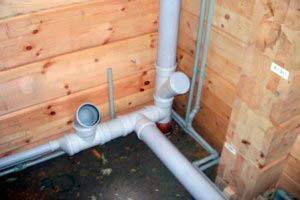

При самостоятельном проектировании внутридомовой канализации важно не забывать о том, что требуется устанавливать ревизии ближе к изгибам. Во время эксплуатации канализационной системы на изгибах трубы часто образуются заторы, прочистить которые не всегда возможно с помощью химически средств

В таких случаях используются ревизионные окна, которые позволяют прочистить трубу специальным инструментом.

Избежать образования затора можно также сокращением количества изгибов. Именно для этого и необходимо предварительное проектирование. На данном этапе можно пересмотреть направление и количество примыканий, что позволит снизить возможность засорения.

При уменьшении угла поворота возможность образования затора снижается почти вдвое. Этот способ не предполагает экономии на материалах. Уменьшение угла поворота возможно при использовании дополнительных комплектующих.

Пример:

  1. Вместо колена на 90 градусов, можно использовать 3 по 30 градусов, что увеличит радиус движения воды и снизит вероятность загрязнения.
  2. При повороте на 120 градусов, можно использовать 1 колено, которое создаст острый угол. Или можно использовать 2 колена на 90 и 30 градусов. Это приносит увеличение затрат на покупку материалов, но тем самым уменьшает возможность образования аварийной ситуации в системе.

Проектирование является очень важным процессом, который требует повышенного внимания и ответственности. Но чтобы сделать работу правильно необходимо всего лишь придерживаться правил, которые были рассмотрены выше.

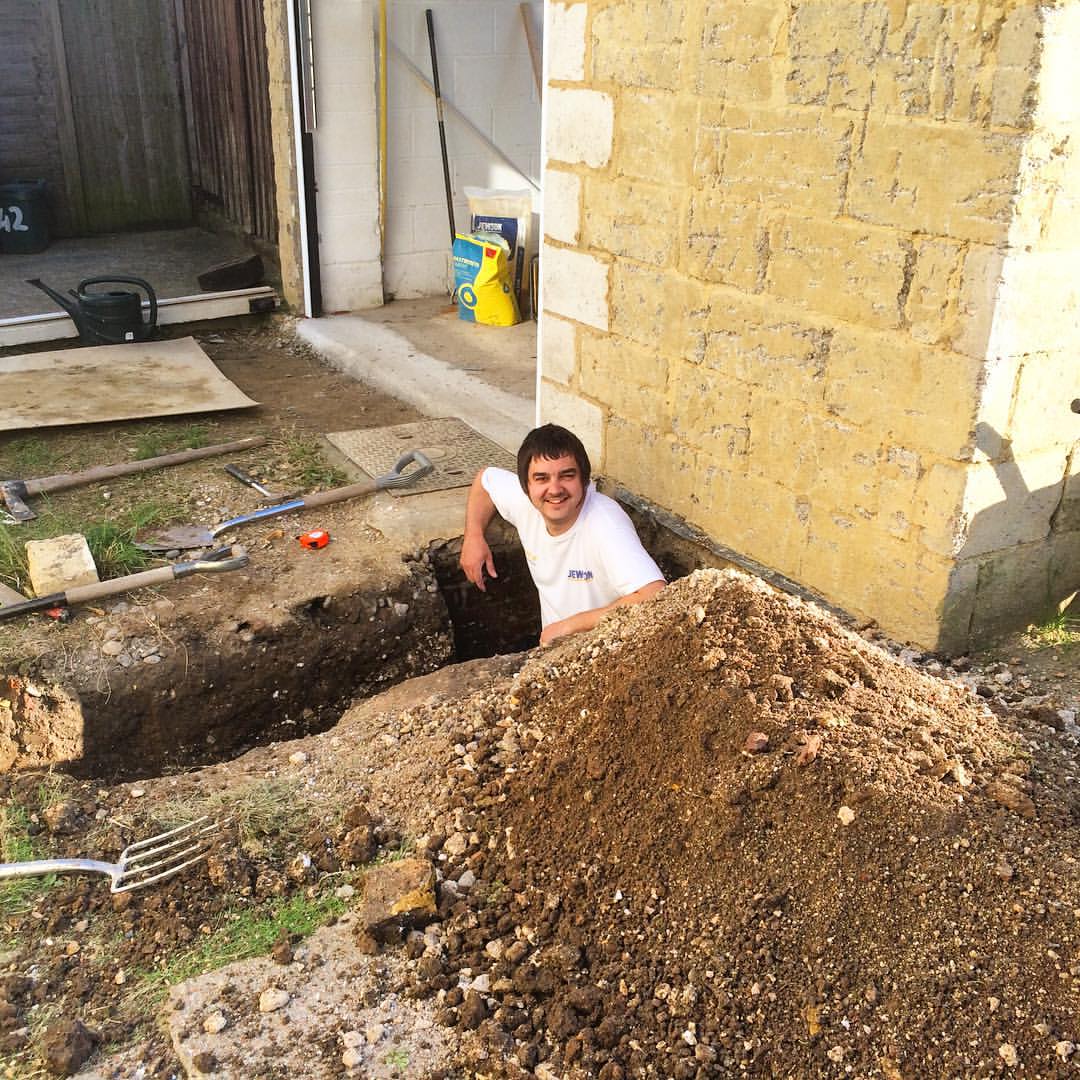

Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить, исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно, маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона. Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной

Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

Виды

Из каких бы материалов ни был изготовлен септик, условно канализационные автономные системы можно разделить на три основных типа. Эта классификация отображает сам принцип работы системы.

Накопительные

Самый простой бюджетный вариант септика, он же является начальным пунктом во всех остальных видах канализационных систем. Представляет собой емкость, в которую по трубам из дома поступают сточные воды. По сути, такой вид септика устроен аналогично выгребной яме, по мере заполнения он требует откачки ассенизаторским оборудованием. Пригоден для использования в домах, где не планируется постоянное проживание.

Иногда накопительные емкости приходится устанавливать по необходимости. В случаях когда:

  • нет достаточного места возле дома для установки полноценной очистительной системы;
  • грунтовые воды проходят слишком близко к поверхности;
  • рядом находится источник питьевой воды.

Отстойники с почвенной доочисткой

Этот вид септика представляет собой промежуточный вариант между накопительной ямой и полноценной системой очистки. Включает в себя несколько герметичных емкостей, в которых вода отстаивается и выводится наружу уже в очищенном виде. Переливной септик может быть двухкамерным или трехкамерным. Процесс очистки производится в несколько этапов.

  • Попадая в первый резервуар, тяжелые вещества силой гравитации оседают на дно.
  • Вода, еще загрязненная и мутная, но уже отделенная от тяжелых фракций, доходит до определенного уровня в баке и по трубам поступает в следующий отсек.
  • Очищаясь, жидкость поступает в фильтрационный колодец, через который просачивается в грунт. В некоторых вариантах септиков система может заканчиваться не колодцем, а фильтрационными полями.

Септики с биологической очисткой

Современная система фильтрации септиков с биологической очисткой позволяет на выходе использовать воду для полива или сливать ее в водоем без вреда для экологии. Очистка в биосептике происходит за счет работы бактерий, жизнедеятельность которых разлагает вещества на микроэлементы.

Бактерии создают брожение, которое проходит две стадии – кислое и метановое. Сначала белки, жиры и углеводы расщепляются до состояния низших кислот (уксусная, масляная), спиртов, сероводорода и углекислого газа. На второй стадии происходит разложение до метана и водорода.

Технические средства, материалы

Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.

Краткий список материалов:

  • канализационные трубы. Виды труб более подробно рассмотрены в следующем параграфе
  • соединительные элементы (переходники, гофрированные трубы, уголки). При помощи данных средств подключают унитазы, раковины, другие сантехнические приборы к сливу или системе подачи воды
  • герметизирующее средство. Можно применять герметики на силиконовой основе
  • смесь для цемента. Особенно пригодится при обустройстве внешней канализации
  • песок
  • лопаты. Лопаты пригодятся на весь период работ, от первичной разметки до рытья котлована под колодец
  • ведра
  • острый нож
  • ключи, отвертки
  • труборез (ножовка с тонкими зубьями)
  • хомуты для крепления. При монтаже внутренней канализации хомуты незаменимы
  • рулетка
  • уровень

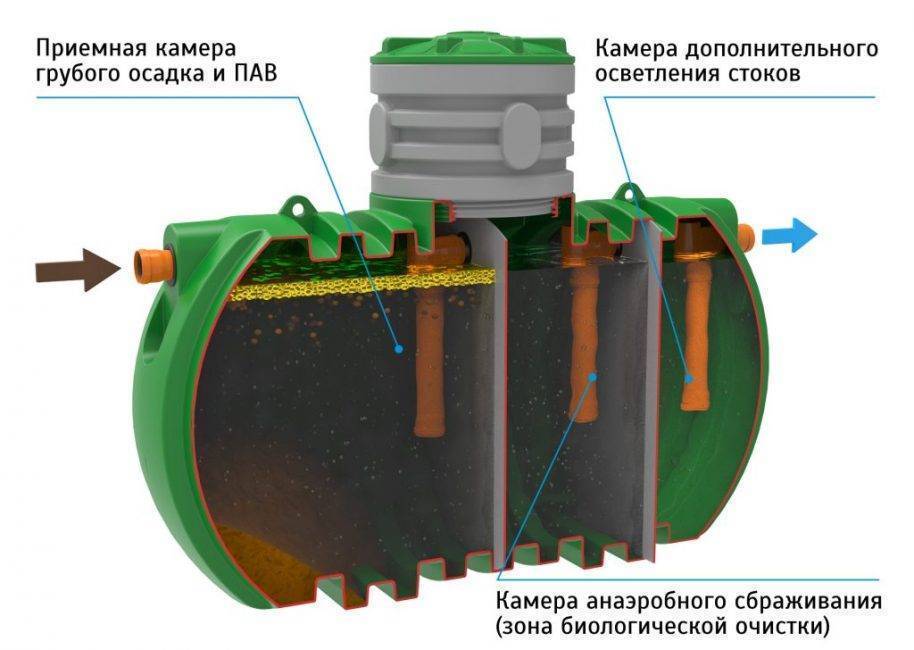

Трехсекционный септик

Электрические инструменты, которые могут пригодиться:

  • болгарка. Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
  • перфоратор. Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
  • шуруповёрт. Трубы нужно будет крепить к стенам

Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.

Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Как сделать септик из бетонных колец?

Один из самых популярных вариантов самодельного септика – сооружение из бетонных колец. Готовые бетонные конструкции существенно облегчают монтаж устройства по сравнению, например, с заливкой бетоном.

Процесс создания септика состоит из следующих этапов:

  1. Разметка места под септик.
  2. Рытье котлована.
  3. Установка бетонных колец.
  4. Бетонирование дна котлована.
  5. Подключение канализации и переливов.
  6. Герметизация и гидроизоляция стыков.
  7. Засыпка котлована.
  8. Установка верхнего перекрытия с крышкой.

Но перед покупкой необходимых комплектующих желательно составить схему септика и разобраться с особенностями монтажа. Наглядно представить процесс строительства септика из бетонных колец поможет следующая фото-подборка:

Под бетонные кольца, разумеется, нужен котлован цилиндрической формы. Таких котлованов понадобится два или три, в зависимости от количества камер септика. Если речь идет об обслуживании небольшой дачи, можно обойтись всего двумя камерами.

В первой будет производиться отстаивание и бактериальная переработка стоков, а во второй – утилизация осветленных сточных вод через песчано-гравийный фильтр.

Проще всего сделать котлован для септика с помощью экскаватора, хотя при желании эти работы можно выполнить и обычной лопатой

Для частного дома, в котором проживает несколько человек, имеет смысл соорудить трехкамерную конструкцию. Первые две камеры по конструкции будут практически идентичны.

В первую выполняется врезка канализационной трубы, ведущей из дома. Расстояние между отдельными частями септика должно составлять около 50 см.

Глубина котлованов определяется высотой колец и толщиной дна, хотя в последнем котловане бетонирование дна выполнять не нужно.

Для проведения земляных работ можно использовать экскаватор или провести их вручную, хотя это способ довольно трудоемкий. На плотных глинистых грунтах можно сначала вырыть котлован, а затем установить в нем кольца.

На песчаных грунтах обычно ставят кольца в выбранном месте и выбирают грунт изнутри круга таким образом, чтобы кольцо постепенно опускалось вниз.

Затем устанавливают следующее кольцо и т.д. Этот метод очень эффективен при устройстве колодцев, но септики обычно не бывают такими глубокими, поэтому можно выбрать наиболее удобный метод.

Чтобы опустить бетонные кольца в котлован для септика, удобнее всего использовать специальную технику, например, подъемный кран или лебедку

Котлован вырыт, кольца опущены, теперь можно приступить к бетонированию дна. Для этого используют смесь из цемента, песка и воды в соотношении 2:2:1. Состав заливают на дно конструкции. Перед началом эксплуатации септика нужно дождаться высыхания стяжки, это повысит ее прочность.

Стыки между кольцами заделывают изнутри и снаружи с помощью цементного раствора. Рекомендуется использовать сухие строительные смеси, которые предназначены для использования в местах с повышенной влажностью. После заделки швов их обрабатывают обмазочной гидроизоляцией.

Снаружи септик покрывают слоем гидроизоляции. Некоторые мастера рекомендуют промазывать не только стыки, а полностью всю емкость устройства

Траншею для канализационной трубы, ведущей от дома к септику без откачки и запаха, укладывают с небольшим уклоном. В месте соединения септика и трубы в толще бетона проделывают отверстие подходящих размеров.

Таким же образом устанавливают и трубы-переливы, которые соединяют отдельные части септика. Все места соединения септика с трубами нужно заделать и покрыть слоем гидроизоляции.

На дно последнего отдела септика вместо цементного раствора укладывают гравийно-песчаный фильтр. Сначала засыпают и разравнивают песок, а затем – слой гравия.

Допускается также использование для этих целей щебня подходящей фракции. Толщина фильтрационного слоя должна составлять примерно 30-40 см.

В качестве верхнего перекрытия септика, сделанного из бетонных колец, используют специальную круглую плиту подходящего размера с герметичной крышкой

После того, как все отделения септика готовы, нужно накрыть их круглыми бетонными плитами, которые можно приобрести у производителей ЖБИ в комплекте с бетонными кольцами.

В таких крышках имеются отверстия с герметичными бетонными крышками. Остается выполнить обратную засыпку котлованов, и септик можно считать готовым к эксплуатации.

Обстоятельства и схема укладки внешней канализации

Наружная часть канализационной системы в частном доме соединяет трубопроводной сетью выходное отверстие внутреннего стока с емкостью для накопления отходов, расположенной на участке, либо с центральной канализацией. О внутренней разводки в доме читайте в статье . Укладка внешних канализационных труб осуществляется по разработанной заранее схеме, учитывающей следующие обстоятельства:

  • особенности рельефа местности;
  • погодные условия;
  • удаленность колодцев и водоемов;
  • общий объем стоков, зависящий от количества постоянно проживающих в доме людей;
  • глубину промерзания почвы и ее состав;
  • пути подъезда машины ассенизатора при необходимости.

В схеме укладки внешней канализации обязательно нужно предусмотреть ее вентиляцию, так как в противном случае с течением времени неприятные запахи будут проникать в жилые помещения. О правилах устройства вентиляции канализации читайте в статье . Вентиляция обустраивается с помощью фановой трубы, которую можно расположить на крышке септика или на участке трубопровода, проходящего от дома к накопительной емкости стоков.

Септик оборудуется в нижней точке геологического рельефа местности участка. Такое расположение позволяет наиболее оптимально выполнить монтаж наружной канализации. Ее следует прокладывать по прямой линии к расположению выходной трубы внутренней системы удаления сточных вод.

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

  • источники воды должны располагаться не ближе тридцати метров;
  • на границе соседнего участка септик устанавливать нельзя;
  • для удобства откачки нечистот слив лучше располагать недалеко от дороги;
  • особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
  • прокладку трубопроводной сети облегчает естественный уклон местности.

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую.Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

Вместо выгребной ямы можно оборудовать герметичную емкость для накопления стоков. В этом случае выполняется тщательная гидроизоляция дна и стенок шахты. Таким образом, предотвращается возможность загрязнения почвы и питьевых источников. Недостатком этой системы является необходимость ее частой очистки, так как герметичная емкость заполняется довольно быстро.

Наружная канализация

Своим видом внутренняя канализация не отличается от той, которая установлена в квартире. А вот объем работ при её устройстве будет существенно различаться.

Время и усилий на её создание придется потратить меньше, если в жилище есть старая канализация. В этом случае основная работа будет связана с демонтажем старых труб. Использовать можно старые канализационные трубы. Однако может получиться так, что придется переделать всю систему целиком. В этом случае на создание новой автономной канализационной системы в доме придется потратить немало времени и сил. Необходимо будет поднять пол.

А если выяснится, что глубина расположения канализации недостаточная, то придется выполнить ее углубление. Для этого придется под фундаментом выкопать яму, после чего провести измерение расстояния от нижней кромки фундамента до верхней. Оно должно быть не менее 1 м. В этом случае стоки, перемещаемые по проложенной коллекторной трубе, не замерзнут даже суровой зимой.

Выкопать траншею необходимо с наружной стороны дома непосредственно до колодца. Она должна быть большей глубины, чем в доме. Это необходимо для обеспечения постоянного уклона для трубы. В этом случае воды стоки будут беспрепятственно стекать в колодец.

На выходе из дома траншея должна иметь глубину не менее 1 метра, причём каждые 10 метров глубина траншеи должна уменьшаться на полметра.

Наружная линия

Внешняя канализация начинается с трубопровода от фундамента. Стоки отводятся к септику, выгребной яме или фильтрующему сооружению. На каждом повороте трубы устанавливаются ревизии (переходники с крышками, с помощью которых можно быстро прочистить засор). Снаружи также располагается ревизионный колодец и вентиляционный зонт.

Вентиляция выводится от стояка через фановую трубу. Из-за сильных посторонних запахов ее нельзя монтировать вблизи окон, с выходом во двор или вблизи от дымарей. Категорически запрещается соединять ее с обычной вентиляционной шахтой. Вместо зонта можно использовать специальный вакуумный клапан вверху стояка (не путать с обратным клапаном!).

Подготовка к прокладке канализации

Перед непосредственной укладкой труб канализации проводят ряд подготовительных мероприятий:

Выбирают трубные изделия и фитинги. Трубы для канализации могут быть выполнены из пластика, металлопластика, стали и оцинковки. Стоимость каждого вида изделий имеет существенные отличия, установка труб также проводится по-разному. Большой популярностью пользуются полимерные изделия, так как отличаются легкостью, долговечностью и практичностью. Они практически не деформируются и не разрушаются

Выбирая канализационные трубы, следует обратить внимание на цвет материала, из которого они изготовлены. Трубы для обустройства канализации внутри помещения имеют серую окраску. Наружная канализация, от дома до септика или накопителя, выполняется из трубных изделий коричневого или рыжего цвета.
Рассчитывают оптимальную величину диаметрального сечения трубы

При этом во внимание принимается максимальный объем проходимой жидкости. В большинстве случаев бывает достаточно использовать трубу диаметром 32 мм. Однако в больших частных домах прокладку грамотной канализации под фундаментом лучше выполнять посредством труб, имеющих диаметр 100 мм.
Определяют оптимальный уклон проводимых труб.

Наружная канализация, от дома до септика или накопителя, выполняется из трубных изделий коричневого или рыжего цвета.
Рассчитывают оптимальную величину диаметрального сечения трубы

При этом во внимание принимается максимальный объем проходимой жидкости. В большинстве случаев бывает достаточно использовать трубу диаметром 32 мм

Однако в больших частных домах прокладку грамотной канализации под фундаментом лучше выполнять посредством труб, имеющих диаметр 100 мм.
Определяют оптимальный уклон проводимых труб.

Правила устройства и прокладки внешней системы

Вкратце инструкция, как правильно сделать местную автономную системы канализации в частном загородном доме (на даче) своими руками, выглядит так:

  1. Механическая или ручная выкопка траншеи.
  2. Формирование песчаной подушки.
  3. Раскладка всех составляющих элементов (трубопровод, лотки, фитинги).
  4. Соединение фрагментов, начиная от выхода из внутренней канализации. Для большей надежности места креплений обрабатываются силиконовым герметиком.
  5. Тестирование герметичности соединений при максимальной нагрузке.
  6. Засыпать траншею, стараясь утрамбовать песок или грунт только по сторонам трубы, избегая резкой нагрузки под прямым углом. Толщина песчаной засыпки — не менее 15 см.

Для поворотов трубопровода применяются фасонные детали для наружных инженерных сетей. Если расстояние от фундамента до септика больше 10-12 м, есть смысл оборудовать участок промежуточным ревизионным колодцем.

В этом видео представлено, как правильно сделать канализацию для частного дома, а также как самостоятельно проложить трубы:

Оптимальный наклон и глубина заложения при строительстве

для труб с диаметром 50 мм делается стабильный уклон 3 см на каждый метр укладки

При монтаже на земельном участке соблюдается такой же угол наклона. Гильза (труба большего диаметра, чем основной трубопровод, выступающая на 15 см из каждого края) устанавливается в отверстии, сделанном в фундаменте. Она обеспечивает переход к наружной канализации, и располагается на 30 см выше уровня промерзания грунта.

Дальше на земельном участке прорывается траншея к септику. Примерная ее глубина – 0,7-1 м.

Закапывать трубы ниже уровня промерзания (в среднем он составляет 1.6 м) нерентабельно – придется делать очень глубокий септик. При соблюдении постоянного уклона это будет 4-5 м, где уже могут появляться грунтовые воды. Стоимость увеличивается за счет дополнительных бетонных колец и более прочных (гофрированных) труб, которые смогут выдержать и напор водостока, и вес грунта.

Температура стока обычно выше комнатной, что препятствует замерзанию, а при желании можно использовать теплоизоляцию или утепление греющим кабелем.

Врезка в центральную сеть

После присоединения внутренней канализационной сети к смотровому колодцу в Водоканал подаётся заявление на проведение подключения. Врезка производится в присутствии представителя Водоканала. Он участвует в освидетельствовании ветки, соответствия её проектным данным, в проверке системы (проливкой) и врезки на герметичность. Если выявляются дефекты, они вносятся в специальную ведомость. Если имеющиеся дефекты препятствуют приёмке системы, владельцу подключаемого дома даётся время на исправление. Если таковых дефектов не обнаружено, по результатам проведённых работ составляется долгожданный документ – акт приёмки, который подписывается представителем Водоканала.

Врезка в канализационную централизованную сеть выполняется специалистами Водоканала. Она может быть проведена двумя способами: через тройник, посредством адаптера.

  1. Трубу канализации разрезают, выпиливают из неё кусок по длине устанавливаемого тройника. Края спилов зачищаются. На один конец трубы надевают муфту, на другой – тройник (он и муфта обязательно должны иметь вкладыш, быть смазанными силиконом). Муфтой тройник соединяется со второй частью трубы.
  2. Адаптер – специальный фитинг. Стоит он дороже, однако, эта конструкция долговечнее. Адаптер имеет насадку, соответственно диаметру подводящей трубы. Участок канализационной трубы зачищают, вырезают в нём отверстие. Края отверстия зачищают. Покрывают герметиком все стыкующиеся поверхности, адаптер надевают на подводящую от ревизионного колодца трубу и накладывают на трубу Водоканала. Притягивается накладка к трубе при помощи хомутов.

Окончательным документом, разрешающим подключение частного дома к центральной канализации, становится акт приёмки подключения и опрессовки линии, подписанный после проведения испытаний представителем Водоканала. После подписания акта, составляется и подписывается договор о водоотведении.

Прокладываем трубу под основанием

Электричество можно проводить в коттедж из любых мест. Но вот канализация — это другое. Здесь так не получится и придется прибегнуть к серьезным строительным задачам.

Для подвода стоков применяют стальные или ПВХ материалы. Для ее прокладки следует выкопать ров глубиной 2 м или менее. Затем этот ров должен подводиться под опоры дома. Параметры рва зависит от глубины замерзания почвы.

Непосредственно трубопровод нужно произвести под основанием. Для этих целей следует пробить отверстие в фундаменте. Чтобы все получилось максимально красиво и аккуратно, можно использовать преимущества алмазного инструмента. Трубу следует проложить через специальный футляр.

В заключение

Самостоятельный монтаж канализационной системы – это не только экономия средств на оплате труда специалистов, но и огромный опыт, который может пригодиться в любое время. Уже поэтому стоит выполнить все работы своими руками.

Надеемся, что изложенная сегодня информация была полезна уважаемому читателю. Наша команда будет рада как можно более полно ответить на все вопросы по теме, если они возникли во время прочтения статьи. В обсуждениях ниже можно не только задать вопрос, но и поделиться своим опытом подобного монтажа или качества приобретенных труб и сантехники. Пишите, и возможно Ваш пост поможет кому-то сделать правильный выбор или выполнить работу.

А напоследок познавательный видеоролик по теме нашей сегодняшней статьи.

Правила вывода канализации из частного дома

Требуется также учесть другие требования СНИПов и СанПиНов:

  • Расстояние от канализации под перекрытием основания дома до накопительной емкости – 5–10 м.
  • Не допускается обустройство выгребной ямы на дистанции меньше двух метров от соседнего участка и 30 метров от колодца или скважины (для песчаного грунта не меньше 50 метров).
  • Уклон создается так, чтобы понижение на каждый метр трубопровода составляло примерно 3 см.
  • Глубина пролегания канализационной магистрали – ниже точки промерзания земли. Если это не получается сделать, трубные отрезки придется утеплять или оснащать электроподогревом.

В правилах также учтена установка ревизионного колодца с люком, который должен находиться на расстоянии минимум три метра от здания.

Для самотечного движения канализационных стоков накопительную емкость располагают ниже, чем уровень здания, либо устанавливают насосное оборудование.

Монтаж канализационной магистрали под фундаментом дома необходимо выполнять по определенным правилам. Трубы собирают, вставляя их друг в друга. В раструбы устанавливают специальные прокладки из резины, места соединений тщательно очищают от загрязнений и покрывают жидким мылом либо специальными смазывающими составами.
