Монтаж внешней электропроводки
Любые технические работы, связанные со строительством, производятся в соответствии с разработанным проектом, которым занимаются специалисты. Для подключения к электросети необходимо подать заявку в энергоснабжающую службу, которая обслуживает район застройки. В документе нужно указать оптимальную мощность и напряжение, необходимую пользователю.
Цифры можно рассчитать на основе суммарной мощности предполагаемого употребления энергии всех электроприборов. На основе этих данных, соответствующие органы выдают разрешение согласно техническим данным, в которых описаны показатели допустимой мощности, напряжения, сечения проводов, правила заземления, а также защитной, фиксирующей аппаратуре.
Для подсоединения дома к электросети на 15 квт требуется напряжение 230-400 В, а на счетчике должны стоять соответствующие автоматы.
Общие сведения
Если сравнивать устаревшие элетрокабели, в которых не было никакой изоляции, и СИП, то бесспорно вторые более надежные и отличаются большим количеством преимуществ.
Раньше при производстве электрокабеля изоляция вообще не предусматривалась, так как в те года не было таких материалов, которые были способны долгое время выдерживать большие нагрузки находясь на улице. Что естественно выливалось в большие проблемы потому, что провода закрепляются на опорных изоляторах и должны выдерживать необходимое междужильное расстояние. Конструкция из-за этого получается громоздкой. А при большом ветре не редким явлением являются перехлестывания и обрывания проводов, что естественно приводит к замыканиям и, в лучшем случае, простым отсутствием электричества.
СИП полностью покрыты изоляционным полиэтиленовым материалом.
Преимущества самонесущих проводов:
- Эксплуатация до сорока пяти лет;
- покрыты надежной изоляцией;
- стойкость к погодным условиям;
- стабильная работа даже в условиях нахлестывания проводов;
- работа при температурных условиях от минус шестидесяти до плюс пятидесяти градусов Цельсия.
Благодаря тому, что есть специальные односторонние прокалывающие зажимы, жилам не нужна защита, а с использованием шестигранной головки можно регулировать зажимы.
Необходимая арматура
Материалы, которые понадобятся для непосредственного подведения к стенам строения:
- Зажимы для ответвления 220-380В (4 или 8 );
- анкерная консольная опора для столба ЛЕП и стены строения;
- гильза из металла для проведения сквозь стену;
- анкерные зажимы;
- металл- игофрорукав;
- провода СИП.
Применение
Классификация известных видов самонесущих проводов осуществляется не столько по особенностям их конструкции, сколько по тем сферам, в которых они востребованы. Основное назначение изделий под обозначением «СИП» – это передача электроэнергии на значительные расстояния, а также её распределение в цепях до 35 кВ.
Так, рассмотренные ранее провода марки СИП-1 чаще всего применяются в воздушных линиях с действующими значениями напряжений до 1 кВ. Наличие в конструкции отдельной несущей жилы со стальным сердечником обеспечивает возможность их натяжки между опорами. В таком состоянии они способны выдерживать значительные по величине нагрузки.
Кабели СИП-4 и СИП-5 не имеют несущей жилы, вследствие чего их применение ограничивается сравнительно небольшими участками подводящих линий или прокладкой кабеля по фасаду и внутри строений.
Монтаж СИП провода – этапы и требования
Сооружение новых электрических линий или реконструкция старых требует определенного подхода к монтажным работам, которые обозначены правилами и стандартами. К примеру, в линиях напряжением 0,38 кВ применяются самонесущие провода СИП изолированного типа. Именно такие электрические линии гарантируют высокую надежность эксплуатации, плюс ко всему ремонт СИП проводам необязателен. Поэтому сама эксплуатация СИП линий требует только профилактических осмотров, которые проводятся с определенной периодичностью. Цель этой статьи – монтаж СИП, по каким правилам проводятся монтажные работы.
Выбор кабеля
Для прокладки подземной проводки применяют электрошнур АВБбШв. Он дополнительной изоляции не требует, выдерживает:
- высокое напряжение;
- низкие температуры;
- влагоустойчив;
- не поддается зубам грызунов.
Аббревиатура АВБбШв означает, что Алюминиевые жилы находятся в Виниловой изоляции, они Бронированы двумя слоями стальной ленты; б – защитная прокладка между лентой и жилами отсутствует; проводники упакованы в выпрессованный полихлорвиниловый Шланг.

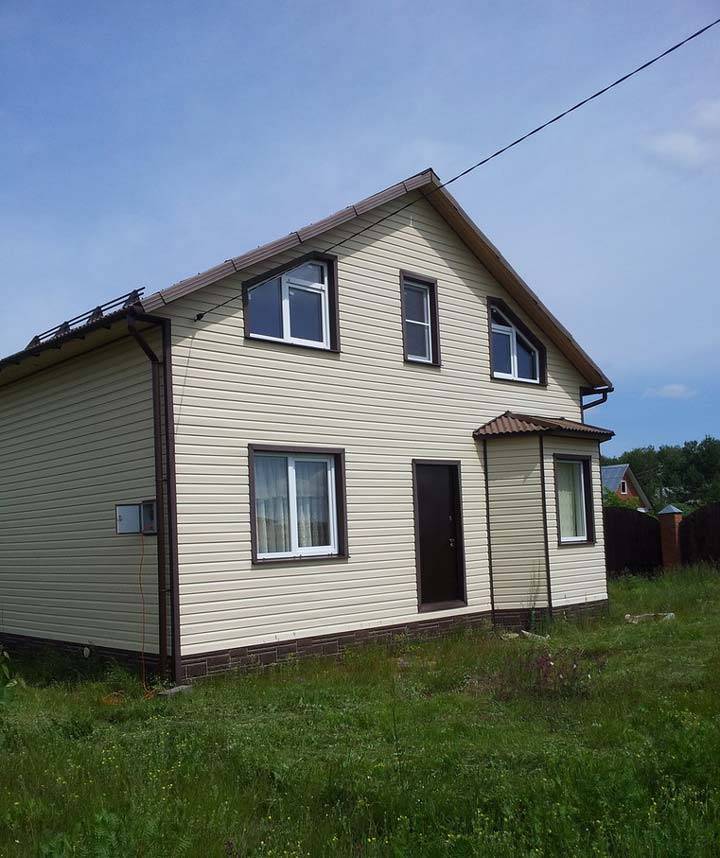

Электрическая воздушная проводка от столба к дому самонесущим кабелем обладает рядом преимуществ:
- его можно крепить на стене;
- СИП многоканальный, каждая жила изолируется отдельно, затем они скручиваются в жгут;
- внешняя изоляция из сшитого полиэтилена или термопластика не разрушается при резком перепаде температур;
- СИП выносят нагрев и охлаждение, устойчивы к осадкам и снеговой нагрузке;
- в отличие от алюминиевого одножильного кабеля СИП надежен, удобен при монтаже.
Чаще используется негорючий электрошнур, с маркировкой НГ. СИП 4х16 – четырехжильный самонесущий изолированный провод, сечение жил 16 мм. Он подходит при трехфазном напряжении 380 вольт или однофазном 220 вольт. Для двухфазного 220 вольт при нагрузке 15 КВт нужен СИП 2х25.
При монтаже воздушных линий также можно использовать электрошнур марки ВВГ. Это медный многожильный проводник с полихлорвиниловой изоляции. Для такого электрошнура необходимо делать тросовую линию, он монтируется на металлические подвесы.
Соединение медных и алюминиевых проводов: несколько блиц-советов
И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.
Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.
Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

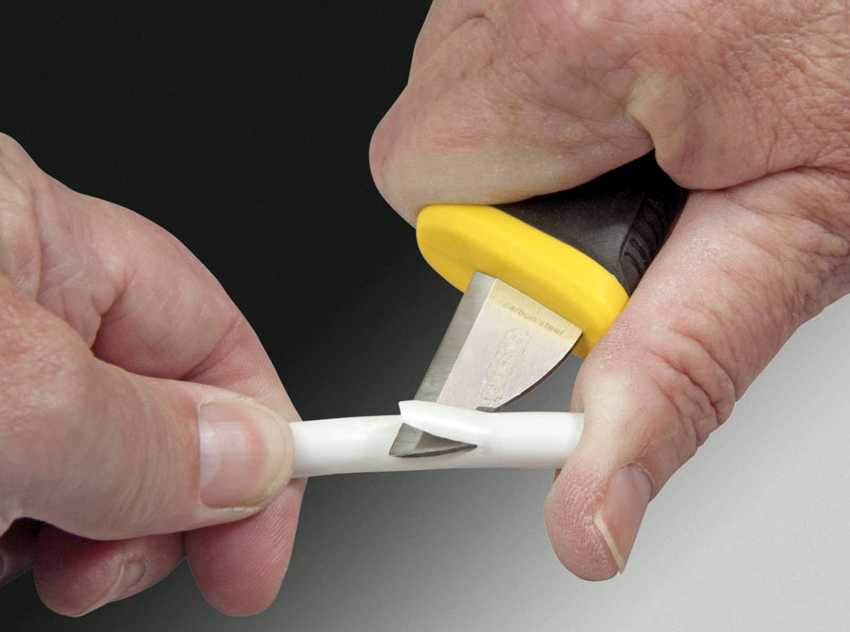

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.
Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.
На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.
Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

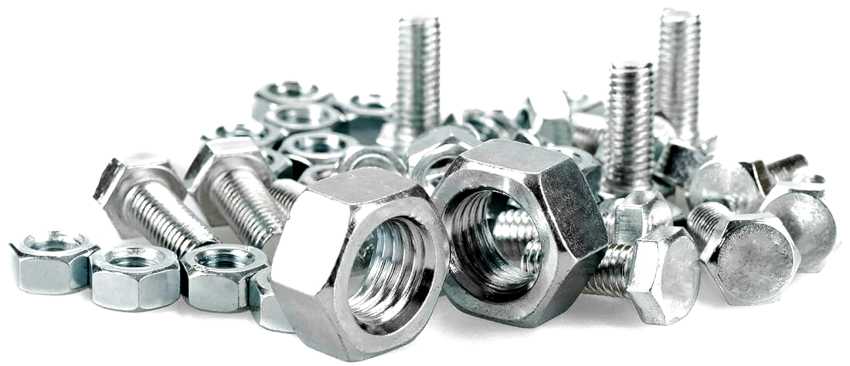

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.
Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.
Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.
Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.
Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.
Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.
Преимущества и недостатки использования СИП
Эти провода позволяют:
- обеспечить нужный класс электробезопасности;
- повысить надежность сети во время эксплуатации;
- уменьшить расходы на содержание электросети (до 80%);
- сократить сроки монтажа и уменьшить трудозатраты;
- размещать электропроводные линии на стенах зданий;
- сократить потери при передаче электричества (благодаря небольшому сопротивлению);
- подключать объекты без отключения главной питающей линии;
- прокладывать и подключать линии своими силами.
Минусы СИП:
- стоят на 20-25% больше, чем обычные провода без изоляции;
- многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
- позволяют прокладывать только воздушные ЛЭП.
Описание и виды СИП
Электрический кабель СИП представляет собой провод, состоящий из нескольких изолированных жил, сплетенных из алюминиевой (или из сплавов на основе алюминия) проволоки. расшифровывается — самонесущий изолированный провод.
При постройке новых линий, в соответствии с ГОСТ Р 52373-2005, предусмотрено использование проводов типа СИП. Согласно седьмой редакции правил ПУЭ, применение данных кабелей рекомендовано при подключении потребителей электроэнергии.

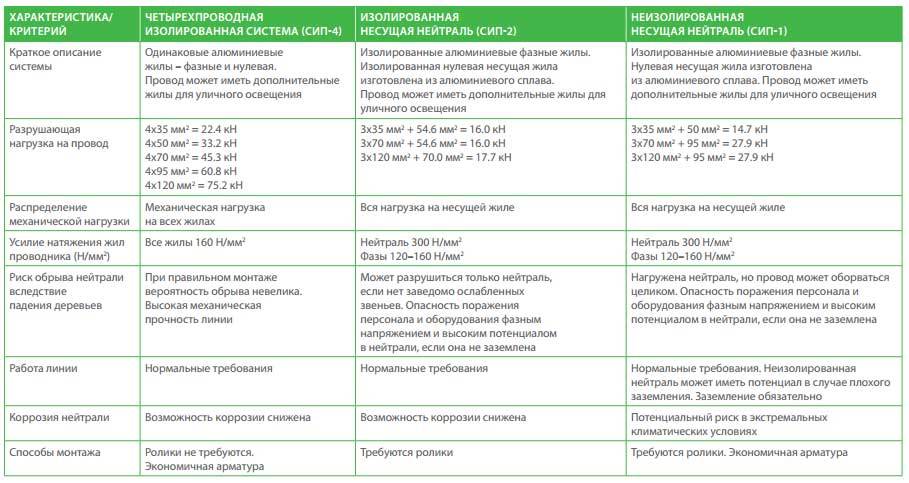

Существуют следующие виды СИП:
- Провод типа СИП-1. Имеет четыре жилы и используется в магистралях для передачи трехфазного тока с напряжением до 1 кВ. При этом три из них предназначены для подключения фазы и имеют изоляцию из полиэтилена, устойчивого к воздействию ультрафиолетового излучения. В стандартном исполнении четвертая жила (нулевая) не имеет оплетки и оснащена стальным сердечником. Промышленность выпускает вариантное исполнение кабеля с маркировкой СИП-1А, который имеет покрытие изоляцией на нулевой жиле.
- Провод СИП-2. Отличается от первого типа изоляцией всех жил. Сфера применения аналогичная.
- СИП-3. Представляет собой одножильный кабель, покрытый сверху изоляционной оболочкой на основе светостабилизированного полиэтилена. Прочность провода обеспечивается встроенным в жилу стальным сердечником. Кабель используется на магистралях для передачи напряжений до 35 кВ.
- Провод СИП-4. Используется на линиях с напряжением до 1 кВ и имеет четыре жилы с покрытием из светостабилизированного полиэтилена (аналогично СИП-3). В конструкции отсутствует несущий стальной провод. Этот тип кабеля часто используется в дачных кооперативах для того, чтобы подключаться к электричеству.
- СИП-5. В его конструкции применяются две и более жилы с покрытием из сшитого полиэтилена. Несущего стального проводника в схеме нет, кабель применяется для выполнения подключения к электросети с напряжением до 1 кВ.
На картинках ниже показаны сечения некоторых видов провода СИП.
Варианты прокладки проводки в доме из СИП панелей
Метод открытой электропроводки часто сложно сочетать с дизайнерскими замыслами владельца квартиры, желающего иметь оригинальное жилище, подчеркивающее его неповторимый имидж.
Выполнение скрытой электропроводки обеспечивает привлекательный внешний вид внутреннего пространства комнат, но требует больших материальных и трудовых затрат, вложения значительных денежных сумм.
Способы открытой проводки

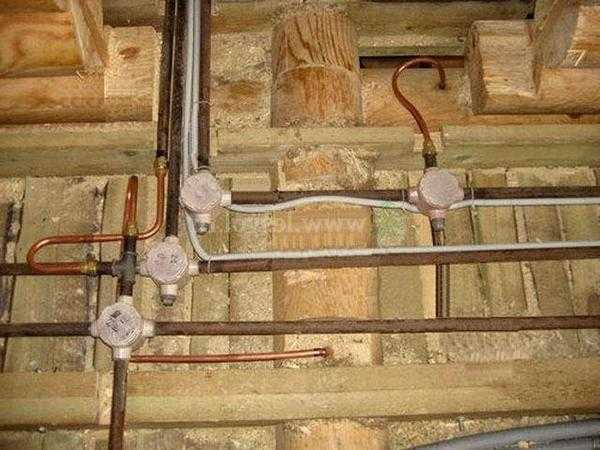

Монтаж проводов в декоративном плинтусе
Полоской из негорючего материала отделяют часть стены из СИП панели, а на нее укладывают напольный или потолочный плинтус со встроенным профилем для размещения электрических магистралей и слаботочных цепей.
Среди моделей плинтусов можно выбрать различные по дизайну и вместимости короба, монтаж которых позволит учесть требования безопасности и дизайна.
Электропроводка в кабель каналах
Поверх слоя ОСП плиты устанавливают листы гипсокартона, препятствующие распространению открытого огня от поврежденной электропроводки.
По ним разводят кабель-каналы, не только прячущие от глаз провода электричкой схемы, но имеющие на своей поверхности розетки и выключатели.
Их можно собирать любой конфигурацией, располагать на удобной для владельца квартиры высоте.
Электропроводка в кабель каналах считается наиболее оптимальным и приемлемым вариантом для большинства владельцев зданий из горючих материалов.
Уникальная ретро проводка
Это оригинальный дизайнерский прием, повторяющий размещение электрических проводов на фарфоровых роликах. Дублирование приемов монтажа под старину обеспечивает удаление электропроводки на безопасное воздушное расстояние от горючего материала стены.
Крепление проводов осуществляется свивкой. Места подключения к выключателям и розеткам отделяются декоративными подрозетниками.
Монтаж подобной проводки выполняется относительно быстро. Однако сами провода, помещённые в декоративную изоляцию, обладающую высокой стойкостью к разрушающему действию светового излучения, имеют немалую стоимость, как и остальные комплектующие детали.
Нестандартные решения отдельных электриков
Частичное и ошибочное решение проблемы для дома из СИП панелей заключается в закрытии кабелей листами с негорючими материалами.
Проводка в слоях из гипсокартона
Поверх ОСП плиты устанавливается сплошной слой из гипсокартонной конструкции. Он является начальным, базовым. По нему монтируют второй ряд так, чтобы создать магистрали для электропроводки за счет отступа промежутков между листами либо прорезают трассы в этом слое материала.
В созданные ниши укладывают кабели и закрывают их третьим слоем штукатурки. Мастера уверяют, что они отделили электропроводку от горючего слоя ОСП и пенопласта, предотвратили их возгорание.
Ниши из гипсокартона
Поверх стен изготавливаются специальные отсеки из негорючих материалов. Внутри них прокладывают трассы проводов и кабелей, закрытые от постороннего взгляда.
Ниши одновременно служат для размещения мебели, подсветки, создания уникального интерьера.
Оба последних метода выполняются с нарушением ПУЭ. Они трактуются правилами как способы прокладки закрытой проводки. Поэтому должны выполняться в металлических коробах, обеспечивающих своей герметичностью самозатухание возникшего возгорания изоляции и подключаться к защитному заземлению в целях электробезопасности.
Способ прокладки закрытой проводки
Любой провод или кабель, внутри которого начинается возгорание или возникает электрическая дуга, способная расплавлять медные жилы, находится в ограниченном герметичном пространстве. Воздух туда не поступает, а значит притока кислорода, поддерживающего горение изоляции, не будет.

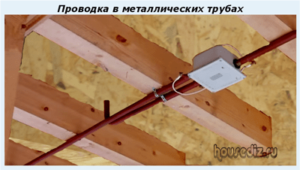

Для труб выбирается толстый металл, способный противостоять разрушительному воздействию токов КЗ и дуги. С учетом того, что изоляция кабеля должна быть устойчива к процессу горения и не поддерживать его, этот способ полностью обеспечивает требования ПУЭ.
Однако выполнить его сложно и дороговато.
Монтаж СИП по деревянным стенам и сайдингу
А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?
Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

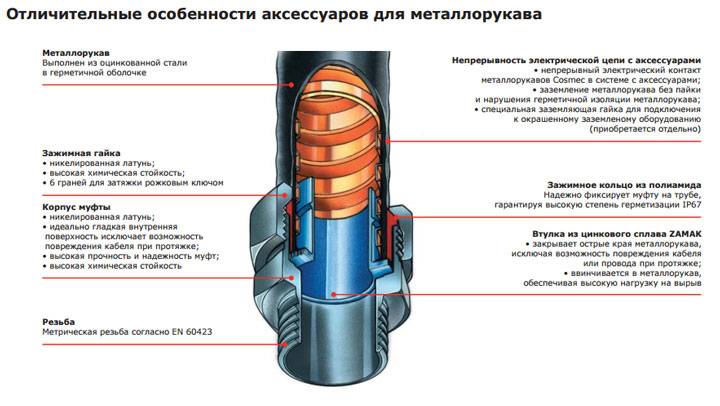

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.
Данный вариант широко распространен, но имеет как преимущества, так и недостатки.
Плюсы:
- вся конструкция выглядит более эстетично
- вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
- обеспечивается дополнительная механическая защита
- лишние затраты на металлорукав и крепления к нему
- как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
- помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения
При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток.
Что может привести к повреждению изоляции.
Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.
У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.
Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.
Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий
Подробнее о таких марках и их характеристиках можно ознакомиться в статье “Марки СИП проводов – отличия, характеристики”.
Выбор сечения и марки СИП
Сечение кабеля рассчитывается по аналогичной методике, как и для других кабелей, таблицы используются с заранее рассчитанными показателями для СИП кабелей различных марок и сечений. Общая потребляемая мощность складывается из всех электроприборов, используемых в доме.
Мощность бытовых электроприборов
| Бытовые электроприборы | Приблизительная мощность, Вт |
| Холодильник | 50 |
| ПК | 55 |
| Телевизор | 150 |
| Освещение | 200 |
| Микроволновая печь | 900 |
| Кофеварка | 1200 |
| чайник | 1300 |
| Стиральная машина | 1200 |
| Пылесос | 1300 |
| Утюг | 2300 |
| Кондиционер | 2700 |
| ∑ | 11365 |
После этого можно высчитать максимальную токовую нагрузку:
I = ∑PU√³, где
- ∑P – общая мощность (Вт);
- I – максимальный ток (А);
- U – напряжение (В).
I = 11365/ 220*1,7 = 89 А.
Приблизительные расчеты показывают, что в этом варианте максимально возможный ток в однофазной цепи 89А. Используя таблицы соответствия сечений СИП кабелей к потребляемой мощности и токовым нагрузкам, можно выбирать кабель.
Соответствие сечения к потребляемой мощности и токовой нагрузке на кабелях СИП 1(А) и СИП 2(А)
| Сечение в мм и количество жил | Сопротивление фаз в Ом на 1 км | Максимально допустимый ток фазы с термопластиковой изоляцией | Максимально допустимый ток фазы со сшитым полиэтиленом |
| 1х16+1х25 | 1.91 | 75 | 105 |
| 2х16 | 1.91 | 75 | 105 |
| 2х25 | 1.2 | 100 | 135 |
| 3х16 | 1.91 | 70 | 100 |
| 3х25 | 1.2 | 95 | 130 |
| 3х16+1х25 | 1.91 | 70 | 100 |
| 3х25+1х35 | 1.2 | 95 | 130 |
| 3х120 +1х95 | 0.25 | 250 | 340 |
| 3х95+1х95 | 0.32 | 220 | 300 |
| 3х95+1х70 | 0.32 | 220 | 300 |
| 3х50+1х95 | 0.44 | 180 | 240 |
| 3х70+1х70 | 0.44 | 180 | 240 |
| 3х50+1х70 | 0.64 | 140 | 195 |
| 3х50+1х50 | 0.64 | 140 | 195 |
| 3х35+1х50 | 0.87 | 115 | 160 |
| 3х25+1х35 | 1.2 | 95 | 130 |
| 3х16+1х25 | 1.91 | 70 | 100 |
Практика показывает, что в большинстве случаев для бытовых нужд в индивидуальном доме ставят кабель марки СИП-2А 3х16+1х25, с изоляцией всех жил сшитым полиэтиленом.
Структура кабеля СИП 2А
Этот кабель универсален, изоляция выдерживает температуру нагрева до 90°С, его можно использовать для сети с одной и тремя фазами.
Начало работ под напряжением
Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.
Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.
Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.
Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

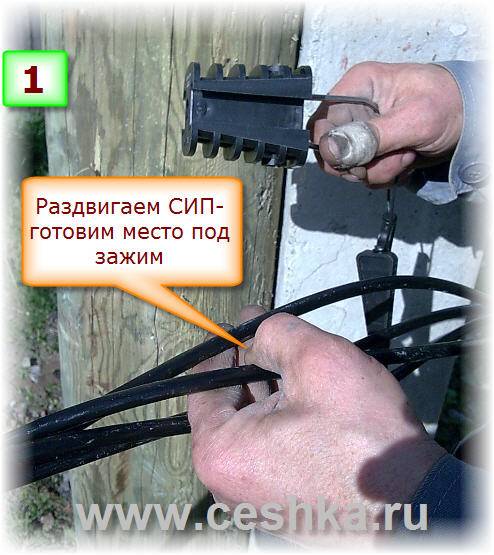

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.

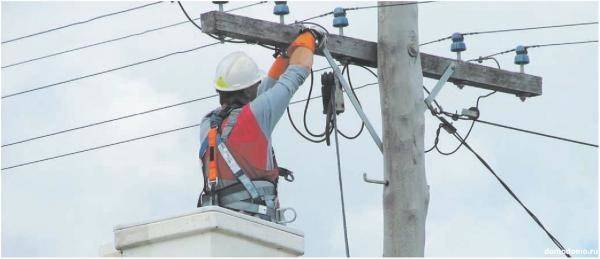

Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами.
СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.
Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.
Подземный способ ввода
Прокладывать СИП под землёй запрещено, так как провод дополнительно не защищён от механических нагрузок, агрессивного воздействия грунтовых вод и химических веществ. Он предназначен только для воздушной прокладки линии электропередач.
Если возникла необходимость подвести такой провод к гаражу или другому потребителю под землёй, то делают это путём подготовки траншеи и укладки провода, предварительно помещённого в металлическую или пластиковую трубу. Ввод в дом выполняют через отверстие в фундаменте, под ним или через стену, поднимая провод по фасаду до точки входа.
Возможные льготы
На законодательном уровне утверждены правила технологического ввода жилого строения. (Постановление правительства № 861 от 27 декабря 2004 года). Подразумевается проведение линии до границы земельного участка.
Оговорены условия, при которых действует льготный тариф:
- предел мощности 15кВТ;
- предельное расстояние до объекта: в городской черте 300 метров, для поселений — 500;
- у Энергосбыта есть возможность присоединения жилого строения к общей сети (никто специальную ЛЭП тянуть не будет).
Если все условия выполняются, владелец строения платит 550 рублей. За полугодие энергосбытовики обязаны присоединить здание к общей сети.
Как соединить провода СИП между собой
Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.
Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.
Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.
Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.
Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.
Причем эти зажимы используйте для фазных проводников. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.
В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.
Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.
Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.
Нюансы применения СИП
Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.
Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.
Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.
Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла
Для этих целей используют гофру подходящего диаметра.
Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.
Ввод в шкаф учета

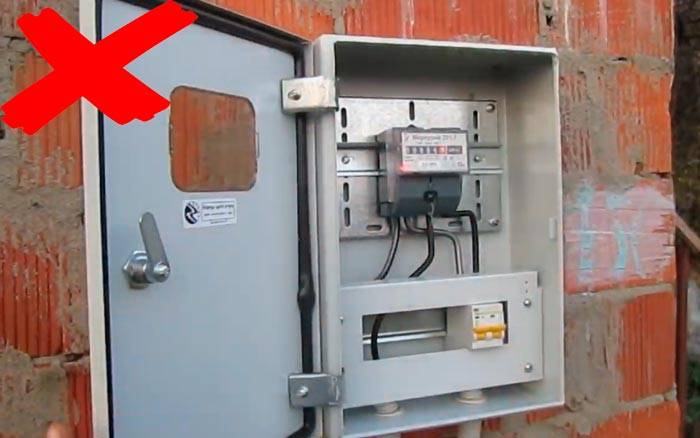

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное – с подключением алюминиевой жилы к вводному автомату.
СИП – это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.
Как решается данная проблема читайте в отдельной статье.
Спойлер: самый простой и удобный вариант в этом случае – опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).
Такие есть в наличии у EKF.
Ошибка №14
Не заводите алюминиевые жилы СИП напрямую в счетчик.
Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.
Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.
Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.
Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.
Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.
Подбор сечения и марки
Выбирая марку СИП, следует принимать во внимание такие факторы:
- предназначение воздушной линии;
- эксплуатационные условия, местоположение прокладки, требования к безопасности;
- нужное количество фаз;
- общая предполагаемая мощность.
Особенности конструкции разных марок СИП:
- СИП-1: оголенный сердечник из стали на нулевой несущей жиле;
- СИП-2: изоляционным материалом покрыт ноль несущей жилы;
- СИП-3: каждая жила имеет армированный сердечник, заключенный в изоляционный слой;
- СИП-4: жилы изолированы, но сердечники не используются;
- СИП-5: отсутствуют сердечники, а в качестве изоляции используется светостабилизированный полиэтилен. Кабель имеет маркировку «НГ», что указывает на его негорючесть. СИП-5 можно использовать даже внутри зданий, хотя в большей степени этот СИП, как и любой другой, предназначен для наружных линий.
Легче всего подобрать сечение СИП. Дело в том, что минимальное поперечное сечение такого кабеля не может быть меньше 16 квадратных миллиметров. Этого с лихвой хватит для обеспечения электричеством среднего по размеру частного дома.
Если же нужно ввести кабель в большой частный дом или многоквартирное здание, для расчета требуемого сечения придется воспользоваться специальными справочными таблицами.
Наиболее распространенный СИП — двужильный (ноль и фаза) или четырехжильный (две дополнительные фазы). Очень редко применяются кабели с пятью жилами и дополнительным предохраняющим проводником PE.
Самостоятельное подключение своего дома проводами СИП к линии
Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.
Основные требования по установке
Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:
- минимальная высота подводящего кабеля над землей составляет 2,75 м;
- аналогичное расстояние надо выдержать от окон, дверей и лоджий.
Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.
Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров
Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы
Для трехфазного подключения понадобится 4 жилы.
Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.
При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.
Варианты подключения ввода
Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.
Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:
- При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
- Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.
Дальнейшие работы предполагают ввод провода в здание.
Какой провод лучше ввести в дом?
Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.
Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.
Подключение СИП на опоре
Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами
Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

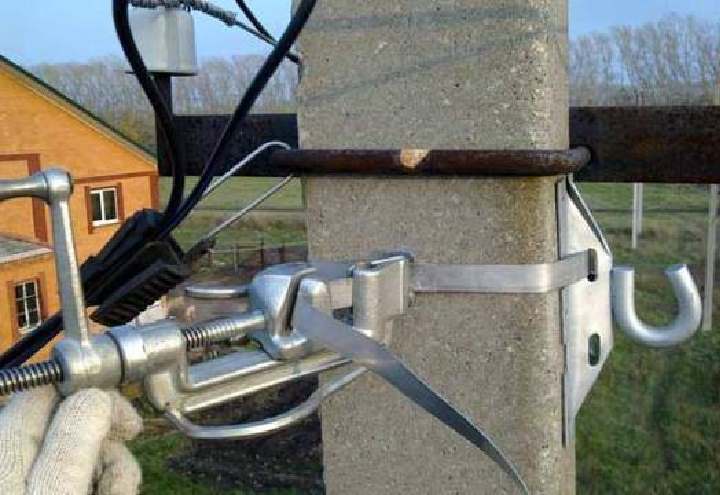

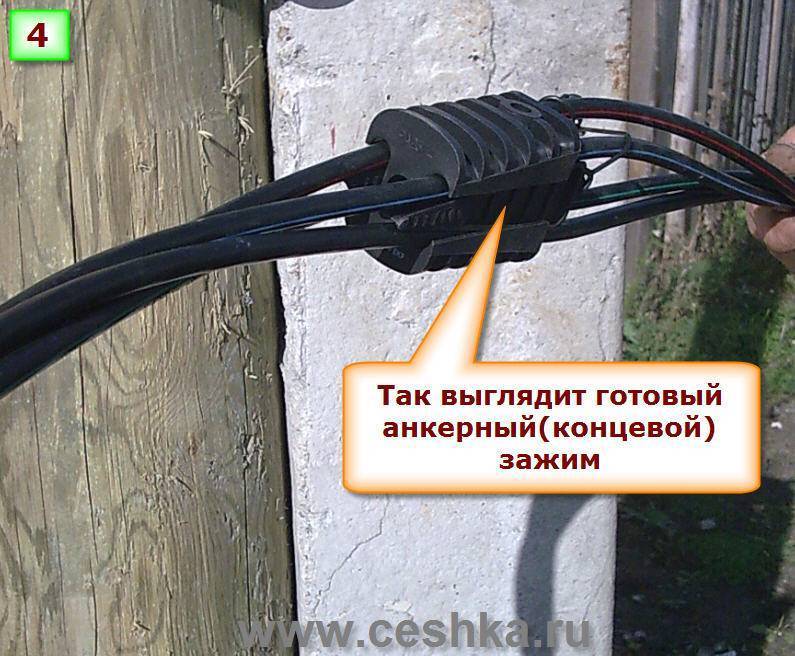

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.
Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.
Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.
Подключение к счетчику или автомату
Собственно ввод в счетчик выполняется так же, как и при использовании обычного кабеля. Концы проводов зачищаются от изоляции на 25–30 мм, в зависимости от глубины клеммных колодок счетчика, вставляются в отверстия клемм и зажимаются контактными винтами. Следует заметить, что с точки зрения безопасности, а также удобства монтажа, более предпочтителен вариант, когда осуществляется подключение СИП к автомату, установленному перед счетчиком. В клеммы современных автоматических выключателей модульного типа провод можно заводить непосредственно, если выключатель имеет клеммы с креплением «под болт», лучше применить наконечники.
Ввод электроэнергии в здание
Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.
Подключение дома к линии электропередачи можно осуществить тремя методами:
- Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
- Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
- Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.
Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.
Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.
Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.
Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.
Труба позволяет нейтрализовать воздействие электрической дуги
Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл
Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.
Обратите внимание! Номинал автомата должен на одно значение превышать значение вводного щитка
