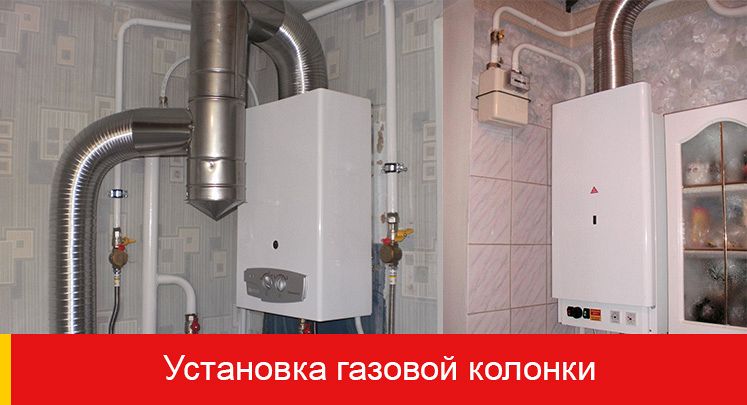

Вытяжная труба для газовой колонки: монтаж и особенности изготовления

Что вызывает опасения?

Для некоторых монтаж натяжных потолков в кухне с газовой колонкой представляется совершенно невозможным. Такое мнение бытует у многих людей и вызвано оно неправильным представлением о пленке, которая идет как основа для потолка. Рассмотрим наиболее часто встречающиеся опасения.

Горячо? Нет проблемы!

В кухне, как известно, иные условия, нежели в прочих помещениях. Это высокая влажность, перепады температур вследствие готовки и, наконец, наличие самих нагревательных приборов — газовой колонки и плиты. Поэтому материалы должны быть безопасными и негорючими. Так вот пленочные покрытия подходят для кухни абсолютно.

Пленка ПВХ, напротив, изначально рассчитана на монтаж при высокой температуре — плюс 70 градусов. Столько дает тепловая пушка, вследствие чего пленка нагревается, становится более мягкой, эластичной, растяжимой. Когда же закрепленное полотно остывает до нормальных значений, оно натягивается, становится ровным и сильно натянутым.

Но, быть может, при нагреве в кухне газовой колонки пленка может провиснуть? Это тоже исключено. Нагрева в 70 градусов практически невозможно добиться без специального оборудования, а самые раскаленные массы воздуха могут скапливаться только непосредственно возле горящих конфорок.

Грибок, влажность, конденсат

Часто люди опасаются, что пленка будет покрываться конденсатом, так как она не дышит и влагу не впитывает. Кроме того, под ней может завестись грибок, плесень. То касается тканевых полотен, то тут опасения совершенно беспочвенны: тканевый потолок может дышать, поэтому конденсат под ним не собирается, плесень не образуется.

Что касается пленки, то с ней ситуация может осложниться, если:

изначально черновой потолок был поражен грибком;
случаются протечки на потолке, стенах или в надпотолочном пространстве есть труба холодного водоснабжения, на которой скапливается конденсат.
влажность часто бывает повышенной.

Если помещение сырое и плесень уже была, то перед установкой натяжного потолка нужно максимально тщательно зачистить и обработать поверхность пораженного основания препаратами от плесени. Избежать проблем в будущем поможет вентиляция. Во всех влажных помещениях (ванной комнате, на кухне и пр.) рекомендуется устанавливать виниловый потолок с оборудованием вентиляционных отверстий. В качестве профилактики специалисты советуют регулярное проветривание помещения.

Как подобрать вытяжную систему для котлов работающих на газу и колонок?

Есть несколько вариантов труб для установки вентиляционные системы во время установки газовой колонки.

Единым правилом считается необходимость приобретения труб не меньше 11 мм в диаметре. Интенсивность убирания продуктов горения во время работы котла на газу или проточной колонки зависит от диаметра трубопровода.

Прекрасным вариантом станет приобретение труб диаметром 13 мм. Более широкие дымоходы устанавливают, если рассчитано несколько точке водозабора при более мощном газовом оборудовании.

Есть установленные требования к качеству материалов для вытяжной трубы продуктов горения газовой колонки. Для эффектной, надёжной и неопасной работы требуется:

Очень высокая гладкость внутренних стенок трубопровода (равноценная шероховатость не больше 1 мм), чтобы не только газы, но и копоть беспрепятственно покидала коммуникации. Шероховатость выше разрешённых показателей делает прекрасные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности убирания газов.
Стойкость труб к действию большой температуры и агрессивной атаке химически активных соединений продуктов горения.

Окончательный выбор материала труб для вытяжной трубы остаётся за хозяином. На него воздействуют не только соображения функциональности, но и финансовые возможности на текущий момент.

Изготовители рекомендуют трубы различного качества, цены и служебного срока:

Металлические. Лёгкие, оптимальные по стоимости трубы обладают одним минусом – они быстренько прогорают во время работы в условиях больших температур.
Вытяжная труба из стали оцинкованной защищена от коррозийных процессов, имеет доступную стоимость, однако при её работе в условии высокотемпературного режима могут выделяться вещества которые вредны.
Прекрасным выбором являются вытяжки из стали с эмалированным покрытием. Эти коммуникации обладают большой стойкостью к режиму температур, безупречной гладкостью внутренней стены, однако не дешёвы.
Прекрасным вариантом профессионалы соглашаются вытяжки для газовой колонки из нержавейки. Они отличаются большим служебным сроком, хорошей гладкостью, стойки к температурным и влияниям химии. Бывают различной комбинации, однако монтаж вытяжки из нержавеющей стали очень дорог.

Кол-во соединителей (а это означает соединений и возможных протечек воздуха) влияет напрямую на непроницаемость будущей вытяжки. Плотность дымохода должна подходить классу В, а это минимум подсоса воздуха снаружи. Заключительный параметр для выбора – конфигурация труб для вытяжной трубы:

традиционные трубы с процессом установки на фитингах,
волнистые, гибкие,
коаксиальные.

Коаксиальная труба собой представляет трудную конструкцию, где одна труба вмонтирована в иную с достаточным зазором по диаметру. По внутренней трубе выполняется отвод продуктов згорания. По просвету между внутренней и внешней трубой понудительный поддув свежего воздуха снаружи в пространство помещения.

Коаксиальная вытяжная труба из нержавеющей стали имеет не только очень высокую стоимость, но и ряд практичных положительных качеств:

Обособленность внутренней трубы + подача холодного воздуха не дают трубе разогреваться во время работы. Нет необходимости в добавочной теплоизоляции, увеличивается безопасность.
В помещении пополняется содержание кислорода, который «забирает» колонка газовая во время работы.

Альтернативой очень дорогому дымоходу коаксиального типа из стали считается не дорогой двухканальный выполненный из пластика провод труб. Однако его служебный срок намного меньше.

Необходимо обратить свое внимание! Большинство современных колонок работающих на газу и котлов имеют закрытую систему сгорания топлива. Для них процесс установки коаксиальной вытяжки считается обязательным

Трубы гофрированные из нержавейки можно именовать безупречными для установки бытовой газовой вытяжки: они комфортны при собирании, имеют небольшое количество соединений, имеют высокую антикоррозийную стойкость, их легко скрыть в шкафах. Это самые дорогие и самые долговечные трубы для дымохода при газовом оборудовании.

Разновидности дымоотвода

Выбор подходящей трубы зависит от принципа работы колонки. Они делятся на два типа:

С открытой камерой сгорания (атмосферные). Горение поддерживается за счет естественного давления воздуха, забираемого из помещения

Поэтому здесь важно наличие вентиляции.
С закрытой камерой. Это турбированные модели, воздух в которых принудительно нагнетается вентилятором.. Современные модели представляют собой закрытый тип

Их удобно устанавливать как в квартирах, так и в частных домах. Подобное устройство можно назвать бездымоходным, поскольку оно требует подключения одного типа канала – коаксиального. Конструкция включает две трубы, которые вставлены одна в другую

Современные модели представляют собой закрытый тип. Их удобно устанавливать как в квартирах, так и в частных домах. Подобное устройство можно назвать бездымоходным, поскольку оно требует подключения одного типа канала – коаксиального. Конструкция включает две трубы, которые вставлены одна в другую.

Коаксиальный канал должен быть такого же диаметра, как и выходной патрубок колонки, не меньше. Такие же критерии отбора существуют для техники закрытого типа, только в этом случае выбор материалов и конструкций больше:

Стальной дымоотвод. Состоит из нержавеющих труб длиной не более 1,5 метра. Используется для организации отвода внутри дома. Предполагает не более трех изгибов при сборке;

Двухконтурный сэндвич. Конструкция состоит из двух нержавеющих труб, которые находятся одна в другой. Между ними прокладывается слой изоляции. Отлично подходит для организации в неотапливаемом помещении, когда нужно избежать промерзания. Также предупреждает появление конденсата;

Кирпичные, асбестоцементные, керамические шахты, которые внедряются во внутреннюю часть стены;

Гофрированные выводы из алюминиевой фольги или нержавейки — вытяжные трубы для подсоединения к шахте.

Устройство дымоходной системы

Составляющие конструкции, которые понадобятся вам при установке:

Зонт — верхняя защита от попадания в отверстие посторонних элементов;
Дымоходная труба;
Патрубок — изолирующий элемент;
Крепежные кронштейны;
Соединительные элементы — хомуты;
Тройник — позволяет перейти от корпуса колонки к вытяжке;
Контрольное окно (лючок) — позволяет отслеживать состояние шахты;
Сборник для конденсата.

Что лучше выбрать

Многие жители квартир выбирают самый дешевый вариант – гофрированную трубу из алюминия. Их просто устанавливать, они изгибаются в любом направлении. Вместе с тем они достаточно опасны. Алюминий может в любой момент прогореть, а отравление угарным газом – привести к летальному исходу.

При строительстве частного дома сразу закладывают дымоход. Шахта выкладывается кирпичом, во избежание скапливания конденсата внутри устанавливают асбестовую трубу. Причем для колонки и котла предусматривают отдельные системы дымоотведения.

Другой вариант для дома — наружный стальной дымоход. Он утеплен внутри, прост в установке и эффективен. Если вы купили дом без вытяжки и основательной шахты, то это вам подойдет.

Что нужно учитывать:

Высота отводного канала должна составлять не менее 4,5 метров

Важно, чтобы все отверстие было одного диаметра, без сужений, иначе будет плохая тяга;
Диаметр по стандарту — 11–13 сантиметров. Подбирается индивидуально в зависимости от модели прибора;
Климатические условия. От этого критерия зависит подбор конструкции и материалов, которые будут устойчивы к холоду и жаре;
Дымоотвод должен возвышаться над крышей дома не менее чем на 1 метр.

От этого критерия зависит подбор конструкции и материалов, которые будут устойчивы к холоду и жаре;
Дымоотвод должен возвышаться над крышей дома не менее чем на 1 метр.

Зачем нужна вытяжка для колонки?

Вытяжка для колонки

В первую очередь следует понимать, что при слабой тяге, имеющейся в вентиляционной трубе, обычные колонки работают совершенно нормально. Дополнительная же вытяжка выполняет следующие функции:

усиливает тягу. Но специалисты утверждают, что далеко не все колонки требуют дополнительного увеличения тяги, поскольку той, которая уже есть в вентиляционной шахте, и так достаточно. Если же тяга слабая, то причиной этому может быть засор в шахте. Поэтому в данном случае для устранения проблемы нужно просто прочистить шахту. В других случаях уменьшение тяги провоцируют неблагоприятные погодные условия. Но, поскольку они случаются нечасто, монтировать дополнительную вытяжку только для таких случаев нецелесообразно;
сокращает количество продуктов сгорания, проникающих в помещение во время работы агрегата. В этом случае можно просто проверить соединения патрубков агрегата, и при наличии повреждений устранить этот недостаток. При нормальной естественной тяге и отсутствии повреждений в соединениях патрубков угарный газ в жильё не попадает.

Таким образом, установка дополнительной вытяжки целесообразна в случае засора шахты и невозможности её прочистить. Сигналом о том, что вентиляция засорена, служит периодическое затухание колонки.

Когда необходимо устанавливать

Установка в квартире водонагревательного оборудования на газу обычно производится в следующих случаях:

Для подогрева воды при отсутствии горячего водоснабжения или его длительном отключении по различным причинам, для этого покупается новая газовая колонка.
При смене месторасположения колонки — переносе ее в другое помещение из не предназначенного по нормативам для ее размещения места.
При приобретении нового водонагревательного оборудования взамен старого и монтаже его в соответствующем помещении без проведения большого объема монтажных работ.

Рис. 2. Схема колонки с пьезоподжигом

Монтаж

Устанавливать вытяжку необходимо предельно внимательно

Очень важно правильно выполнить все расчеты, чтобы избежать попадания в помещение вредных веществ

Основные правила установки:

правильное определение диаметра вытяжки и длины труб: очень длинные могут стать причиной слабой тяги;
учет мощности агрегата: чем она больше, тем сильнее потребуется тяга;
соблюдение техники безопасности во время монтажа: конструкция должна быть целостной, чтобы газ через неё не просачивался.

Любые нарушения правил установки вытяжки проявятся сразу или спустя некоторое время. Необходимо помнить, что газовая техника, при необдуманной эксплуатации, может стать причиной нанесения серьёзного вреда как владельцу частного дома, так и его соседям.

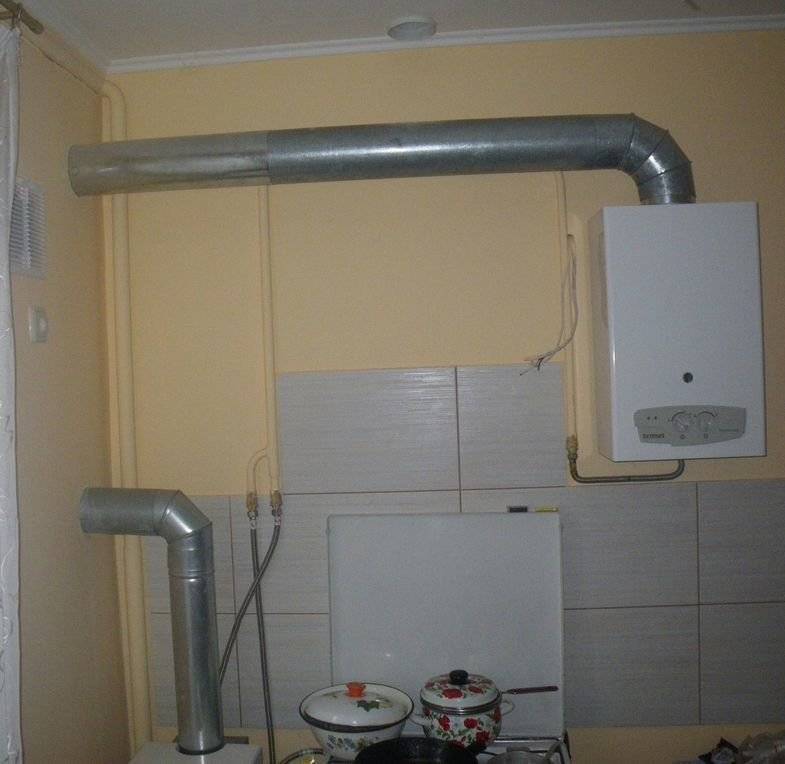

Дымоход для газовой колонки

Наиболее оптимальным выбором для получения горячей воды в доме или квартире называют газовую колонку. Но одним из условий монтажа большинства моделей такого оборудования является необходимость в дымоходе. Поэтому, задумавшись о покупке колонки, пользователю следует больше узнать о правилах установки дымоходов, а также о возможных альтернативах такому виду отведения продуктов сгорания.

Дымоходы для газовых нагревателей классифицируют в зависимости от материала, из которого они сделаны. Выделяют:

Гофрированные гибкие воздуховоды. Внутри таких труб имеется проволочная спираль, а сама труба сделана из алюминиевой фольги. Плюсом подобного дымохода является возможность изгиба под любым углом и изменения длины с помощью металлического скотча.

Алюминиевые вытяжные трубы. Их преимуществами являются малый вес, доступность, отсутствие образования конденсата внутри дымохода. Однако в зимнее время без утепления такие трубы могут обледенеть.

Дымоходы из оцинкованной стали. У них небольшой вес и довольно высокая стойкость к коррозии

Стальной дымоход также важно утеплить на холодное время года.

Сэндвич-дымоходы. Их конструкция представляет собой одну трубу, расположенную внутри второй, а между их стенками находится негорючий утеплитель (зачастую минеральная вата) для препятствования образованию конденсата

Подобный дымоход называют долговечным и надежным. Его часто рекомендуют для монтажа в частном доме, когда дымоходную трубу нужно провести сквозь кровлю и перекрытия (особенно, если они сделаны из горючих материалов).

Нормативные требования

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Вентиляция, проводимая в стене либо перегородке, обязательно должна быть изолирована негорючим материалом. Каждое отопительное устройство должно быть снабжено отдельной дымоотводной трубой.

Бывают ситуации, когда в виде исключения к одной вытяжной трубе могут подсоединяться два устройства, в частности:

Два отопительных газовых котла, расположенных на одном этаже.
Две газовые колонки, в том случае, когда продукты сгорания в них будут находиться на расстоянии более 75 сантиметров друг от друга, и поступать в дымоход на разных уровнях.

При монтаже вытяжки должны соблюдаться следующие условия:

Материалы, используемые при установке, должны быть негорючими.
Герметизацию стыковочных зон необходимо производить термоустойчивыми составами.
В дымоходной конструкции следует использовать не более трёх колен.
Должна сохраняться целостность труб.

Так как вытяжная труба транспортирует продукты горения газа, она должна отвечать требованиям, предъявляемым к дымоходным системам. Иначе сложно избежать загазованности помещения, что чревато отравлением угарным газом.

Количество поворотов трубы для газовой колонки должно быть не больше 3

Действующими нормативами регламентированы следующие пункты, касающиеся дымоудаления от бытовых газовых колонок:

запрещается прокладка вытяжной магистрали через жилые помещения;
в случае прохождения соединительной трубы через неотапливаемое помещение требуется теплоизоляция;
расстояние между воздуховодом и поверхностью потолка/стены из негорючих материалов – от 5 см;
между трубой и сгораемой, трудносгораемой поверхностью выдерживается расстояние от 25 см. В условиях принятия защитных мер допускается сокращение дистанции до 10 см;
в новых зданиях допускается протяженность дымоотвода в пределах 3 м, в остальных случаях – до 6 м;
количество поворотов канала дымоудаления – не более 3 с сохранением изначального сечения трубопровода в местах изгиба;
в горизонтальных участках предусматривается уклон в сторону агрегата;
по требованиям СНиП запрещается подключение газоотвода к вентиляционной шахте, так как это чревато последствиями в виде отравления жильцов угарным газом.

Внизу вертикального канала оборудуется карман глубиной 250 мм для ревизии, лючок всегда должен быть доступен для чистки и обслуживания.

Требования пожаробезопасности и СНиП прописывают четкие нормы высоты, диаметра, пропускной способности каналов и правил установки дымоходов.

Для обеспечения природной тяги длина конструкции должна достигать 5 м. Если цифра меньше, рассматривают установку вентилятора или продление дымохода максимально вверх.

При проектировании обязательно рассчитывается сила тяги, которая обеспечит быстрый вывод продуктов горения и поддерживание оптимального горения газа. В соответствии с нормами это должно быть 1,5 м³/час, а скорость воздушного потока равна 18-20 м/с.

Кроме того, четко прописана необходимая высота над коньком, дальность расположения от электрических линий и соседних построек, тип изоляционных и защитных прослоек и т.д. Все эти факторы учитываются на стадии проектирования инженерами и соблюдаются во время монтажа.
