Делаем вытяжной зонт для мангала из металла или кирпича

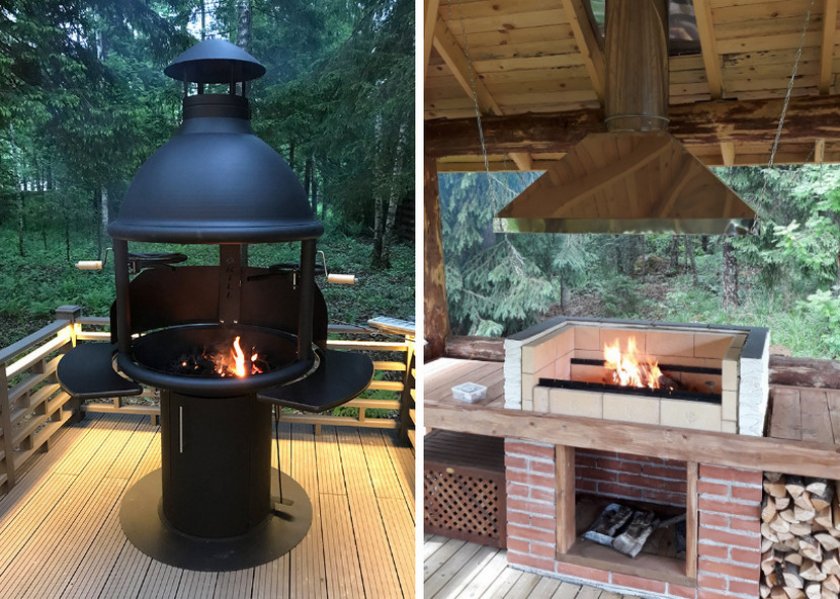

Мангал в беседке

Все чаще садовые открытые беседки стали оборудовать стационарными кирпичными мангалами. У этого сооружения есть еще другое название – печь барбекю. В чем преимущества такой печки от первоначального варианта – жаровни из металла или чугуна .

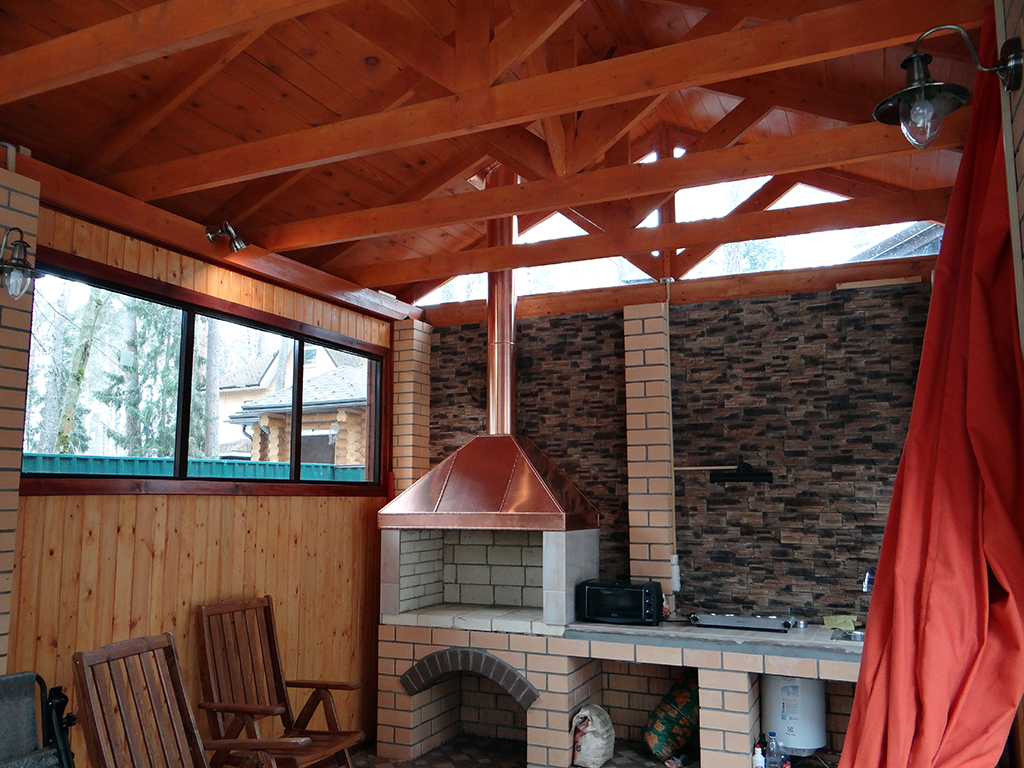

Барбекю в беседке

Преимущества барбекю

1. Процесс приготовления перенесен под крышу. Дождь уже не сможет помешать .

2. Созерцание живого огня в беседке. Не просто огня, а шашлыков на огне, со всеми запахами и звуками рождает кучу положительных эмоций.

3. Наличие оборудованного рабочего места со столешницей, упрощает приготовления пищи на мангале.

4. Нагретые камни мангала дают ровное тепло, что приближает условия приготовления продуктов к режиму в русской печи.

5. Улучшенная тяга ( за счет высокой трубы) выручает в ветреную погоду. Особенно когда направление ветра постоянно меняется.

На первый взгляд простота решения не такая уж простая при реализации.

Дьявол, как всегда, кроется в деталях. Некоторые, наиболее важные детали, которые необходимо знать при строительстве барбекю в беседке самому.

1. Кирпичный массив печи по весу имеет минимум 2 тонны. Для такого веса необходимо делать фундамент. Он должен быть самостоятельным и не связан с фундаментом беседки. Обязательна гидроизоляция первого ряда от грунтовой сырости.

2. Размеры топки барбекю должны быть взяты не “от фонаря”, а из практики эксплуатации открытых каминов. Кроме соблюдения размеров, необходимо использовать все технические моменты сооружения портала каминов – наличие “зуба”, соотношение размеров трубы и портала. На фотографии некоторые размеры указаны.

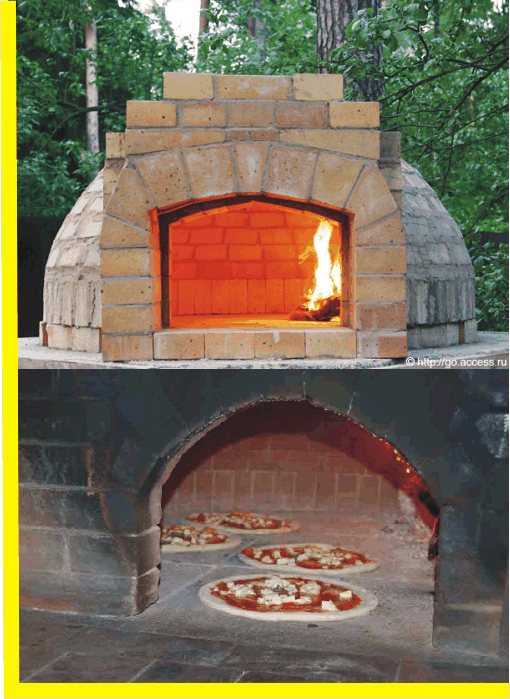

Печь барбекю

3.Устройство трубы должно соответствовать правилам, выработанным для печей и каминов :

• соблюдение расстояния от “дыма” до деревянных конструкций;
• соразмерность высоты трубы и конька крыши. Верх трубы должен находиться на уровне конька крыши или выше ( если более точнее – то допускается небольшое занижение трубы, в пределах 10 градусов).
• правила примыкание кровли к трубе.

Высота трубы кирпичного мангала

4.При выборе материалов для изготовления печи барбекю необходимо, также, руководствоваться рекомендациями по строительству печей и каминов:

• кладка всех конструкций ниже крыши должна выполняться из полнотелого красного кирпича М100 на глине. Выше – из красного кирпича на Ц/П растворе.
• топку выполнять из огнеупорного кирпича (или , в крайнем случае, из полнотелого качественного красного кирпича) на огнеупорной глине – шамот.

Топка печи

при облицовке печи барбекю плиткой или камнем использовать клеевые смеси, предназначенные для высоких температур ( хотя бы на участках повышенного нагрева).

Альтернативой кирпичному мангалу или печки барбекю может стать переносной тандыр. Секрет успеха тандыра в конструкции, которая соблюдает в полной мере законы физики и термодинамики.

Но это приспособление должно располагаться на открытом пространстве. В беседке пользоваться им опасно.

тандыр

Мясо в тандыре получается запеченным, немного прожаренным. Влага из мяса не испаряется столь интенсивно, как на мангале и барбекю. Вкус, совсем иной. А все потому, что прожаривается шашлык одновременно со всех сторон и главное равномерно.

Тандыр и русская глинобитная печка имеют одни и те же корни.

Сейчас трудно сказать, что было придумано раньше. Но принцип и режим приготовления пищи у них общий. Скорее всего к такому решению люди пришли интуитивно , без копирования и одновременно.

Русская печь

Конструкция из кирпичей

Если ваш мангал сделан из кирпича, то и вытяжку, как правило, делают кирпичной. Это нужно, чтобы придать общей конструкции эстетичный вид. Конечно, построить вытяжку из кирпича сложнее, чем из металла, но вы можете попробовать. Для начала определимся с инструментами. Вам понадобятся огнеупорный кирпич, песок, глина, уголки из металла, шурупы, аппарат для сварки, мастерок и дрель.

Далее придерживайтесь следующего алгоритма действий:

1. Замесим раствор. Для этого песок и глину необходимо хорошенько перемешать в подходящей емкости в соотношении 3:7. Замешивают такой раствор на воде.
2. Теперь приступаем к кладке опоры. Из кирпичей выкладываются стойки необходимой высоты, прямо над мангалом.
3. По аналогии с предыдущей инструкцией изготавливаем каркас из уголков. Сначала нарезаются заготовки, верхняя и нижняя часть свариваются по отдельности, а потом привариваются друг к другу. Для вытяжной трубы также изготавливается каркас.
4. Приступаем к обкладке. Используя шурупы и дрель каркас монтируют на опору.
5. После этого каркас обкладывается кирпичом, и каждый последующий ряд смещается на 17 мм. Самый верхний ряд зонта должен иметь внутреннее сечение не менее 26х26 см.
6. Последний штрих – выкладываем вытяжную трубу.

Вытяжку для мангал можно сделать из кирпичей

Декоративные покрытия и декорирование

Кирпичная кладка и покраска термостойкими красками
Вентиляционный зонт из листового металла может не вписаться интерьер.
Самый простой мерой будет покрыть внешнюю поверхность вытяжки подходящей по цвету краской, обязательно термостойкой, предназначенной для печей.

Встречается декорирование керамической плиткой или кирпичом.

Вытяжки из кирпича повторяют отделку мангала: побелка, отделочный кирпич, керамические плитки.

Не забывайте следовать правилам пожарной безопасности. Даже маленький мангал может быть началом большой беды. Поэтому, собираясь делать вытяжку над своим мангалом, обратитесь к специалистам.

Интернет-магазин водонагревателей и климатической техники №1

Выбор жаростойкого вентилятора

Высокотемпературные вентиляторы могут иметь осевое или центробежное исполнение. Как правило, они достаточно тихи и высокопроизводительны, имеют повышенный ресурс. Модели с металлическими лопастями обладают повышенной устойчивостью к саже и жиру. Вентиляторы крышного типа выполнены в коррозионно-устойчивом погодоустойчивом исполнении. Вентилятор для мангала. Для владельца мангала отсутствие тяги частая проблема. Самым подходящим для решения этой проблемы является крышный вентилятор O’Erre Turbocamino, устанавливающийся на оголовок дымовой трубы. В качестве бюджетной альтернативы многие владельцы мангалов приобретают канальные вентиляторы BK 200 и VO 150 T фирмы Mmotors и устанавливают их внутрь дымового канала. Хотя вентиляторы Mmotors предназначены для воздушных каналов, практика показывает, что они работают и в дымовых трубах мангалов при достаточном удалении от самого мангала и отсутствии большого количества сажи.

Вентилятор для камина, печи. Тяга в каминах с открытыми порталами капризна. Это же относится и к каминам и печам с длинными и узкими дымовыми каналами, либо с большим количеством дымооборотов. Оптимальным для решения этой проблемы является дымосос для камина O’Erre Turbocamino, устанавливающийся на оголовок дымохода. В качестве бюджетной альтернативы многие владельцы каминов и печей приобретают канальные вентиляторы BK 200 и VO 150 T и устанавливают их внутрь дымового канала. Как и в случае с мангалами поясним, что вентиляторы Mmotors предназначены для воздушных каналов, однако практика показывает, что они работают и в дымовых трубах каминов и печей при достаточном удалении от топки и отсутствии в дымовых газах большого количества сажи.

Вентилятор для бани, сауны. Производятся в накладном и канальном исполнениях. Вентиляторы MM-S 100 и MM-S 120 в накладном исполнении менее всего требовательны к процессу монтажа и могут быть установлены как заглушка на вентканал после сборки сауны, бани. Канальный вентилятор V 120 T может быть установлен из помещения сауны, бани прямо внутрь вентканала с Ду = 125 мм. Модели VOK 120/100 и 135/120 являются моделями повышенной производительности и устанавливаются в разрез вентканала. Вышеописанные модели для саун, бань обладают повышенной устойчивостью к влаге.

Вентилятор для хамама. Правильным выбором в данном случае станет модель низковольтного вентилятора MM-S 100 LV.

Вентилятор для воздушного отопления. Некоторые владельцы каминов, печей ставят себе цель транспортировать теплый воздух от источника обогрева в другие помещения. Лучшим решением этой задачи являются вентиляторы КАМ 125 и КАМ 160, оборудованные встроенным терморегулятором и имеющим центробежное исполнение. Также с этой задачей хорошо справятся модели 135/120 и 150/120. Модели VA 12/2 и VA 9/2 в зачастую устанавливаются на облицовку камина, для лучшего отвода тепла от неё в помещение, где установлен камин.

Вентилятор для сушильной камеры. В камеру небольшого размера подойдут модели MM-S 100, MM-S 120, V 120 T и V 135 T.

Аксессуары для жаропрочных вентиляторов. Приобретая жаростойкий вентилятор, рекомендуем приобрести к нему регулятор скорости вращения. Оптимальным регулятором скорости вращения в сауне, бане будет RG 5 AR, так как позволяет управлять не только вентилятором, но и освещением. Бюджетным решением станет Р-1-300. Для камина, печи подойдут Р-1-300, Р-1-400 и VRS 1,5. В воздуховоде бани, сауны, при воздушном отоплении вам может понадобиться обратный клапан. Однако никогда не используйте обратный клапан в дымоходах. Для подключения жаропрочного вентилятора необходимо использовать термостойкий провод, чтобы выполнить требования ПУЭ и обезопасить помещение от пожара.

Плюсы и минусы

Металлические вариации вытяжек привлекают небольшим весом и доступной стоимостью, их можно оснастить дополнительным оборудованием. Такие модели имеют простую конструкцию и нетребовательны к условиям монтажа. Конструкции из кирпичной кладки более надежны, обладают длительным эксплуатационным ресурсом.

Наличие вентилятора для мангала означает, что приготовление блюд «с дымком» будет проходить в комфортных условиях, при желании можно здесь же обустроить обеденную зону – все продукты горения будут покидать помещение через вытяжку. Минусом может стать лишь необходимость тщательного проектирования перед началом сборки системы.

Как выбрать

Разновидностей вентиляторов для принудительной тяги мангала не так много:

1. Осевой.
2. Центробежный.
3. Крышной.

Осевой тип

Наиболее простой и популярный тип вытяжки для мангала. Крыльчатка направляет дым вдоль оси вращения. Такие устройства отличаются низким уровнем шума и компактностью. Однако их производительность не высока.

Центробежные вентиляторы

Данный тип характеризуется большой производительностью. Масса дыма расходится от центра под воздействием центробежной силы, а затем выпускается в окружающую среду. Недостаток заключается в крупных размерах и более шумной работе.

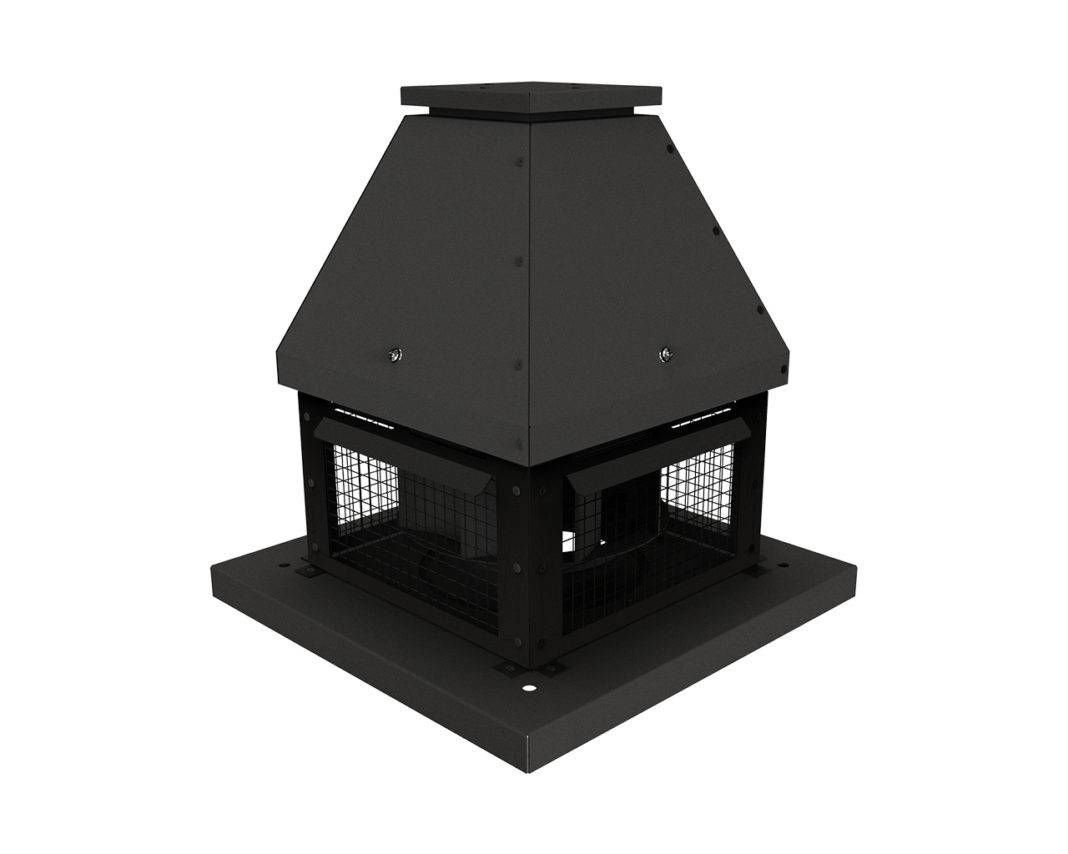

Крышные вентиляторы

Монтируются такие модели только на конце дымоходов на крыше. Они хороши тем, что позволяют максимально отдалить источник шума от зоны отдыха. А в случае необходимости ремонта или обслуживания расположенный на крыше вентилятор более удобен. Поскольку дымоход в таком случае часто имеет внушительную длину, тепловое воздействие на приспособление минимально.

Виды усилителей

Дефлекторы – это аэродинамические устройства, которые специализируются на отклонении воздушных потоков. С их помощью можно корректировать силу тяги до необходимых параметров. Вентилятор дефлектора работает по очень простому принципу: он засасывает воздух из атмосферы и направляет его внутрь дымопровода. Недостатком устройства считается его абсолютная беспомощность в тихую походу без ветра.

Самыми распространенными и эффективными дефлекторами считаются конструкции Григоровича и Вольперта. В основе современных усовершенствованных дефлекторов лежат их прототипы. Самые распространенные конструкции: круглые насадки на дымоход («Воплеры»), звездообразные («Шенарды») и Н-образные (многоярусные). При выборе дефлектора внимательно смотрите на материал, из которого его изготавливают. Это должна быть нержавеющая стать – материал, который отличается прочностью и надежностью.

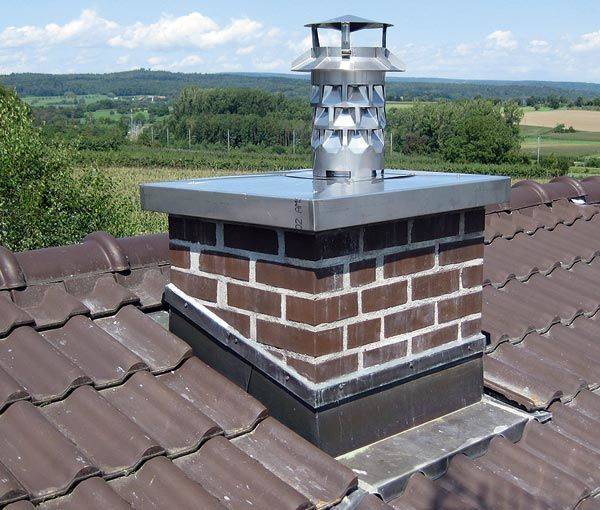

Ротационные турбины дымовой тяги

Ротационные турбины – это механизмы, которые ставятся сверху над дымопроводами. По принципу работы напоминают вентилятор, поскольку используют энергию ветра для усиления давления внутри трубы. Достоинства ротационных турбин: они закрывают трубу дымопровода и предотвращают попадание атмосферных осадков. Устройство не работает в безветренную погоду.

Самые популярные марки: Турбомакс, Турбовент и Rotowent. Продукция Турбовента не подходит для установки на каналах для отвода дымовых газов из печей.

Также необходимо следить за тем, чтобы температура исходящего газа не превышала порог в 250 градусов (это стандартные требования, которые могут отличаться у разных моделей). Ротационные трубы устанавливаются для котлов на газовом отоплении.

Флюгеры дымоходные

Флюгеры дымоходные – это устройство для защиты дымоотвода с подветренной стороны. Модель отличается хорошей устойчивостью к негативному воздействию атмосферных осадков, долгим сроком службы и наличием защитных механизмов для дымоотвода. В процессе эксплуатации флюгеров был отмечен один их недостаток: они не справляются с сильным ветром, также флюгеры требуют тщательного ухода – регулярной смазки (особенно в зимний период) и чистки от сажи и дымовых газов.

Дымник-флюгер Duck and Dog –видеообзор

Вентилятор флюгера работает по принципу стабилизатора: уменьшает воздействие сильного ветра на тягу в дымоходе или усиливает ее при отсутствии передвижения газовых масс в атмосфере. Рассматриваемый тип устройства отлично подходит для каминов, работающих на дровах.

Дымососы дымохода

Дымососы – это электрический термоустойчивый вентилятор для дымоотвода. Это приспособления для корректировки силы тяги рекомендуется ставить только для узких труб. Для его работы требуется доступ до электрической сети, мощностью в 220 В. Современные дымососы имеют несколько модернизаций, благодаря которым решаются проблемы обратной и слабой тяги. Электрический механизм не имеет недостатков, он отлично работает в тихую и ветреную погоду.

Колпаки и зонты ­– это декоративные элементы для дымоотвода, которые не решают проблему слабой тяги. После их установки владельцы отопительных устройств отмечали дополнительные проблемы: образование конденсата на поверхности колпаков и зонтов, в результате чего вентилятор вышеперечисленных устройств быстро приходил в негодность.

Таким образом, большое разнообразие механизмов для усиления тяги хорошо справляются с поставленной проблемой. Вышеописанные модели, кроме дымососов, объединяет один недостаток: они слишком зависят от погодных условий. Поэтому для усиления тяги в дымоходе лучше выбирать электрический дымосос.

Изготовление устройств для усиления тяги

Особенности и преимущества

Многие не просто устанавливают мангал, а оборудуют под него летнюю беседку, где можно приготовить шашлыки или барбекю, и посидеть с друзьями. Именно для такой конструкции требуется вытяжка. Страшно представить, сколько гари и дыма появляется в закрытом помещении в результате приготовления мяса на мангале. Без вытяжки все это осядет на потолке беседки. Уже после первого приготовления потолок придется тщательно отмывать, а в дальнейшем ситуация только усугубится. Наличие дымохода или вытяжки позволит быстро убрать весь дым и вывести его из помещения.

У вытяжки есть масса плюсов

У самодельных вытяжек есть ряд неоспоримых преимуществ перед покупными:

1. Цена. Сделать такую конструкцию самому будет куда менее затратно, чем приобрести в магазине. Готовые вытяжки стоят примерно 12–20 тысяч рублей, а делая ее самостоятельно, вы сэкономите приличную сумму денег.
2. Конструкция. В магазинах можно приобрести вытяжки, подходящие только к определенному типу беседки или мангала. Самодельная вытяжка будет соответствовать именно вашему типу мангала.

По форме различают несколько видов вытяжек:

1. Пристенная. Этот тип обладает более вытянутой формой. Они неплохо замаскированы и не влияют на общий дизайн интерьера.
2. Островная. Они шире, чем пристенные, а также находятся на видном месте. Поэтому островные вытяжки должны выглядеть более привлекательно, чем пристенные аналоги.

Кирпичные зонты

Кирпичные зонты строят над статичными мангалами, поскольку они гораздо более долговечны, чем металлические. Кроме того, они имеют привлекательный внешний вид, который будет смотреться на любом ландшафтном дизайне.

Схема кирпичного зонта.

Для постройки такого зонта можно использовать либо печной кирпич, либо шамотный. Причем участок, который выкладывается строго над жаровней, делается только из огнеупорного (шамотного) кирпича, а сам дымоход можно выполнить печным. Швы следует заделывать раствором из глины. Для этого желательно использовать чистую глину, разведенную водой до консистенции сметаны. Реже в раствор добавляют песок, однако он не должен превышать 50% от массы глины. Перед началом работ кирпич необходимо замочить в воде так, чтобы вода полностью его покрывала. После заливки кирпичей их оставляют «мокнуть» в течении 2-3 часов. Это делается для того, чтобы кирпичи не впитывали воду из раствора, иначе конструкция через некоторое время разрушится.

Перед началом работ следует собрать раму, которая будет основанием для купола. Ее сваривают из широкого стального уголка, который после сварки необходимо грунтовать и красить.

После сварки необходимо затереть наждачкой или напильником сварные швы для того, чтобы не подрезать кирпич в будущем. Сваренную раму устанавливают над жаровней на опорные стенки (их должно быть минимум 2, максимум 3). Для ее установки следует предусмотреть закладки арматуры – для обеспечения прочности конструкции к ним приваривают раму. Укладку кирпичей начинают делать по периметру рамы. При этом такая вытяжка не должна иметь большую площадь – рама может не выдержать. Чаще всего вытяжку делают ступенчатой формы, при этом выходящая вытяжная труба может быть металлической. Иногда после укладки вытяжки края скругляют для улучшения внешнего вида.

Схема устройства мангала.

После того, как вытяжка сложена, ей дают несколько недель для высыхания, в противном случае невысохший раствор будет разрушаться и разрушать конструкцию. По истечению 2 недель конструкцию осматривают и проверяют швы на влажность (один из вариантов проверки – приложить папиросную бумагу ко шву и оставить на некоторое время). После того, как раствор высох, осуществляют пробный пуск (недлительный).

Кирпичная вытяжка обеспечивает комфортное нахождения человека у гриля при готовке барбекю. Такие зонты имеют следующие преимущества:

1. Хорошая тяга, результатом чего является отсутствие дыма у жаровни.
2. Более прочная конструкция (по сравнению с металлическими зонтами).
3. Больший срок эксплуатации.
4. Ремонтопригодность.

К недостаткам следует отнести:

1. Большой вес конструкции, что требует создание полноценного фундамента под мангалом.
2. Сложность строительства такого купола.
3. Гораздо более высокая стоимость работ и материалов по сравнению с металлическими зонтами.

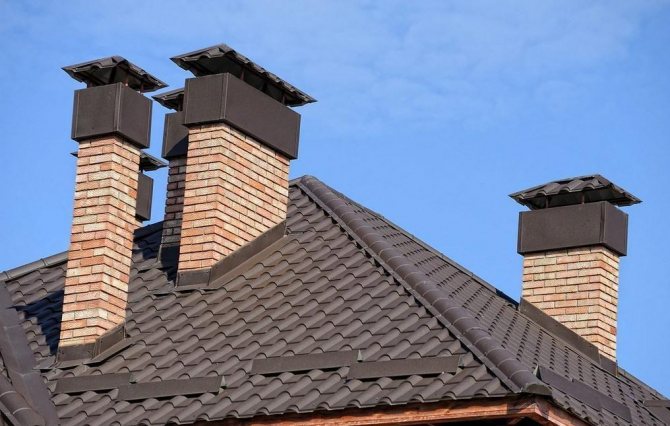

Что такое зонт дымохода и зачем он нужен

Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

Выполняет несколько основных функций:

1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ

При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн

Пошаговое изготовление

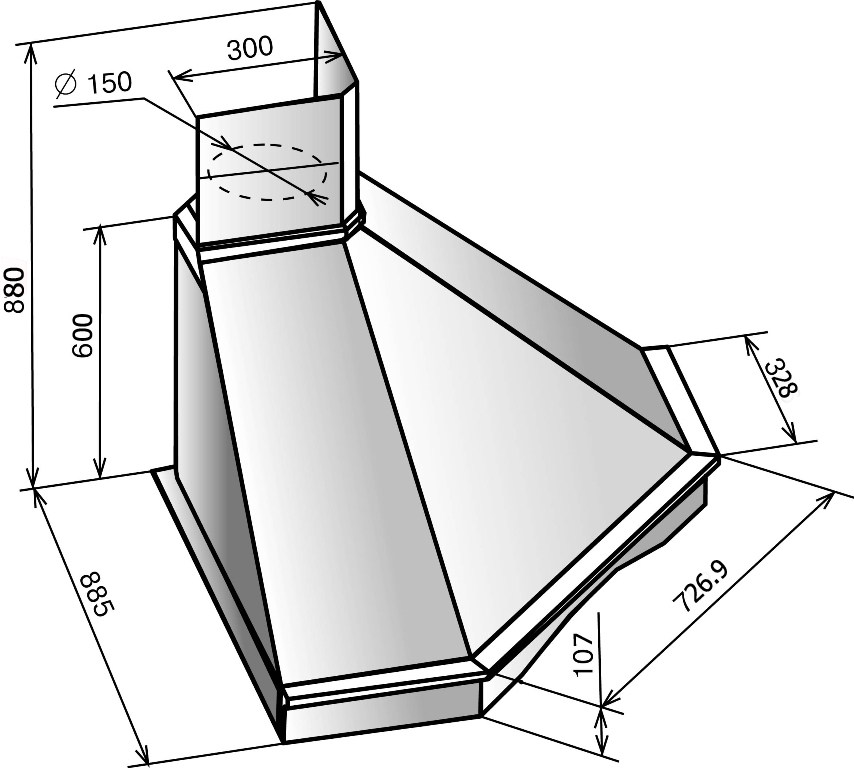

Чертеж металлической вытяжки Вытяжку для мангала в беседке можно сделать своими руками. Требуется умение работать со сварочным аппаратом. Пошаговая инструкция довольно проста.

1. Разрабатывают чертеж.
2. Очищают уголки от смазки, нарезают по размерам.
3. Сваривают из металлического профиля и уголков нижнюю базу – более узкое отверстие купола.
4. Собирают нижнюю часть, более широкую. По форме она напоминает каркас для ящика с невысоким бортиком.
5. Приваривают на уголки на обе рамы боковые элементы. Получается некоторое подобие четырехгранной пирамиды с прямоугольным основанием.
6. Таким же образом собирают каркас для дымосборника – части трубы нужного сечения.
7. После того как швы остынут после сварки, их обрабатывают шлифовальным диском. Рекомендуется окрасить конструкцию термостойкой краской.
8. На листе стали или профлисте размечают составляющие зонта и дымосборника и режут металл. Загибают кромки. Дымосборник обшивают сразу. Крепят листы заклепками.
9. В каркас вытяжки устанавливают диагонально металлический лист. Эта пластина улучшает тягу. Закрепляется она в нижней прямоугольной части зонта.
10. Вырезанными фрагментами обшивают каждую сторону вытяжки и фиксируют заклепками.
11. Готовое изделие окрашивают термостойкой краской.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Виды канальных вентиляторов для мангала

Модельный ряд современных производителей составляют три ключевые позиции – осевые, центробежные и крышные. Все они нуждаются в подробном рассмотрении.

Осевые

Здесь воздух проталкивается рабочим инструментом – крыльчаткой – непосредственно вдоль оси вращения. Такие версии привлекают своей компактностью, при внедрении в канал они не добавляют конструкции значительной толщины. При этом по сравнению с центробежными сериями они обладают меньшей производительностью. Удобство применения осевых вентиляторов объясняется относительной бесшумностью их работы.

Центробежные

Название этой группы обусловлено направлением движения газов: сначала они расходятся от центра, затем благодаря «улитке» переходят в одну сторону или выводятся непосредственно в окружающую среду. Последний сценарий характерен для тех случаев, когда вентилятор размещается в конце воздуховода.

Центробежный вентилятор для мангала

Подобная связка отличается высокой производительностью, но по сравнению с осевыми устройствами возникает беспокоящий уровень шума. Монтаж оборудования данного класса подразумевает наличие обширного свободного места.

Крышные

В такой схеме сборки механизм внедряют в конечный сегмент вентиляционного канала, выводимого на крышу

Преимуществом решения считается возможность обеспечения максимальной удаленности источника шума, также важно, что крышные вентиляторы наиболее доступны для технического обслуживания. Связка оборудования в ходе эксплуатации испытывает меньшую тепловую нагрузку

Конструктивные особенности

Вытяжка для мангала называется зонтом из-за внешней схожести. Словно зонт над головой человека, он прикрывает жаровню сверху. При этом форма купола может напоминать усеченную пирамиду или конус.

Вытяжка пирамидной формы

Вытяжка пирамидной формы

К нему присоединяется труба. А вот ноги может и не быть, в зависимости от места расположения и формы крепления. Никаких сложных узлов и механизмов.

Принцип работы прост:

1. Дым нагревается до температуры, когда становится легче воздуха.
2. Срабатывает естественная сила тяги и дым устремляется вверх.
3. Купол ограничивает пространство для распространения дыма в стороны.
4. Летучие соединения попадают точечно в узкое сечение дымохода.
5. Через трубу дым поднимается вверх, далее свободно рассеивается воздухом.

Как правило, достаточно располагать дымоход для мангала на высоте 3 м от земли. На таком расстоянии ветер не опускает подхваченное. Кроме того, это выше роста человека, поэтому гарь и дым априори не попадают в глаза и нос.

На самом верху в 10-20 см от трубы ставится небольшая пластинка-навес (прямой или выгнутый дугой). Он укрывает отверстие от дождя, но не препятствует отводу дыма.

Металлическая вытяжка

Наиболее популярны вытяжки из металла. Они удобны и имеют ряд преимуществ:

• Занимают мало места, имеют небольшой вес;
• Универсальны. Подходят для любого мангала;
• Несложный и быстрый монтаж;
• Просты в обслуживании;
• У них привлекательный внешний вид. Металлу можно придать разную форму и цвет;
• Ремонтопригодны. Хотя срок службы металлического колпака меньше кирпичного, его проще отремонтировать или заменить;
• Возможность изготовления своими руками.

Изготовление металлической вытяжки

Металлический вытяжной купол можно купить или сделать на заказ, а можно изготовить своими силами. Вытяжку из металла соорудить проще, чем кирпичную. Для этого понадобится листовой металл толщиной от 2 до 4 мм. Чаще используют двух миллиметровый металл, с ним проще работать, и он легче. С помощью «болгарки» вырезают детали будущей вытяжки, по заранее сделанному эскизу. Их сваривают в форме усеченной пирамиды, в верхней части делают отверстие для дымохода нужного диаметра. Вытяжку крепят на мангал с помощью стоек или подвешивают над ним, используя специальные крепления или цепи.

Сверху дымохода ставят зонт-заглушку, препятствующий попаданию влаги.
