Как сделать вытяжку в парилке бани своими руками

Схема вентиляции парилки бани

Способ устройства вентиляции в парной выбирают в соответствии с тем, в какое помещение выходит топка печи. Рассмотрим два варианта.

Печь топится из помещения, смежного с парной

В данном случае можно применять один из вышеописанных способов расположения приточных и вытяжных отверстий. Используют и такой вариант: в подполе прокладывают приточный канал, завершающийся у несгораемого листа (его укладывают на полу вокруг печи), а вдоль противоположной стены на максимальном удалении от приточного отверстия монтируют вертикальный вытяжной канал, выходящий через потолок или стену на улицу. Входное отверстие этого канала располагают в 30-ти см над полом.

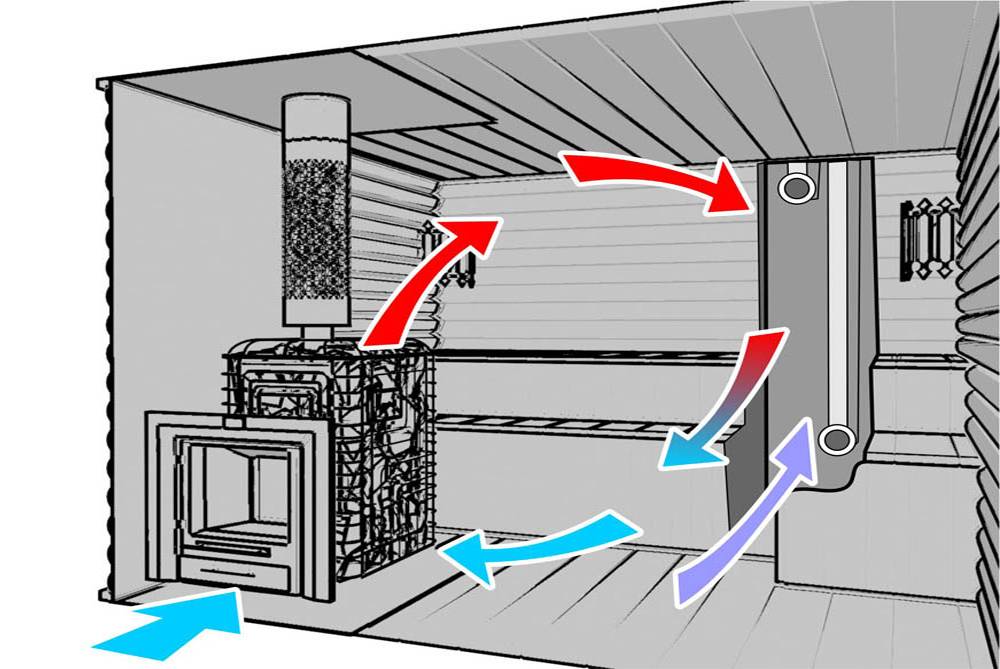

Организация вентиляции в парной

Топка выходит в парную

Если печь работает постоянно, ничего придумывать не нужно: для доступа свежего воздуха достаточно приоткрыть дверь, а вытяжка будет осуществляться через поддувало печи.

Если огонь предполагается поддерживать не все время, печь нужно установить на кирпичный подиум с двумя разделенными полостями. Одна из них должна выходить под печь, другая – в парную (оборудуется дверкой). К этим полостям следует подвести вентиляционные короба.

Во время прогрева парной заслонки во всех вентиляционных отверстиях закрывают, а затем с их помощью регулируют температурно-влажностный режим.

Для контроля влажности и температуры не стоит руководствоваться субъективными ощущениями – используйте гигрометр и термометр (ртутный применять нельзя).

Специфика устройства вентиляции в сауне

В сауне обычно преобладает высокий уровень температуры и влажности, без полноценного воздухообмена здесь быстро разрастаются грибок и плесень, так как основным строительным материалом служит древесина. При отсутствии продуманной системы притока-оттока срок службы помещения и установленной в нем печи уменьшается в несколько раз.

При недостаточном воздухообмене скапливаются раздражающие запахи, источниками которых служат плесневые процессы, разрушающаяся в результате гниения древесина, пот, выделяемый пользователями парной. Со временем эти ароматы буквально впитываются во все поверхности, становясь сильнее при повышении температуры воздуха, что негативно влияет на комфортность отдыха в сауне.

Неправильно спроектированная система вентиляции может привести к размножению в помещении болезнетворных организмов. Вместо положительного эффекта от пребывания в парной пользователи могут заболеть.

Чтобы определить недостаточный воздухообмен, следует обратить внимание на несколько моментов:

стены и потолок обильно покрываются конденсатом;
горящая спичка, расположенная в качестве индикатора у вытяжного отверстия, производит строго вертикальное пламя, которое практически не колеблется;
при вхождении в сауну остро чувствуется затхлый запах.

Определить недостаток вентиляции можно поднеся к вытяжному отверстию горящую спичку Если на вытяжной решетке не наблюдаются явные жирные следы, значит, система неэффективна – во время парения всегда выделяется этот продукт обмена, и он должен преимущественно оседать там, куда уходят воздушные потоки.

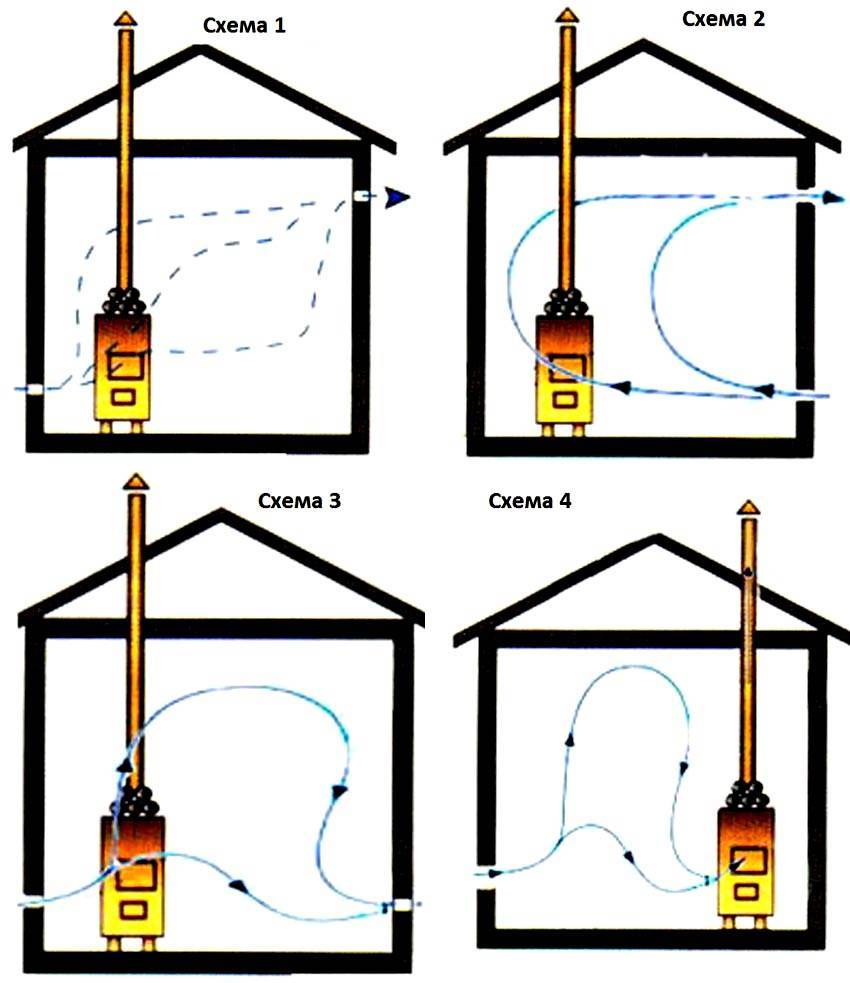

Способы организации и готовые схемы

Рассмотрим несколько готовых схем выполнения принудительной вентиляции.

Схема #1. Вытяжная вентиляция

Позади печи, на 0,3 м от пола, обустраивают приточное вентиляционное отверстие. Вытяжной вентилятор оборудуют на противоположной стене, чуть выше – на 0,4-0,5 м от пола. Свежий воздух, попадая в парную через приточное отверстие, проходит через печь, прогревается и поднимается до потолка. Постепенно остывая, он идет вниз и втягивается вытяжным вентилятором. Эта схема принудительной вентиляции довольно популярна, ввиду простоты устройства и быстрой смены воздушных потоков.

Схема #2. Приточная вентиляция

В большой парилке для быстрой смены воздуха целесообразно оборудовать приточную вентиляцию. Для лучшей циркуляции воздушные потоки направляют не снизу вверх, как при естественной вентиляции, а сверху вниз. Приточное отверстие с вентилятором оборудуют позади печи, на 0,5 м выше ее уровня. Вытяжное отверстие размещают в нижней части противоположной стены, на расстоянии 0,2-0,3 см от пола.

Приточная вентиляция по этой схеме работает следующим образом. С помощью вентилятора холодный воздух нагнетается в парную через приточное отверстие. Попадая в зону действия печи, он быстро прогревается и поднимается до потолка. Более холодные потоки вытесняются вниз и выходят через вытяжное отверстие.

Схема #3. Приточно-вытяжная вентиляция

Эта схема предназначена для оборудования вентиляции в банной парилке и душевой. Приточное вентиляционное отверстие с вентилятором размещают над печкой. Минимальное расстояние от каменки – 50 см. Вытяжное отверстие (без вентилятора) выполняют на соседней стене рядом с полом, подальше от печки. При этом диаметр вытяжного воздуховода должен быть в 2 раза больше, чем диаметр приточного.

Еще одно вытяжное отверстие с вентилятором находится в примыкающей к парилке душевой, под потолком. Воздух в душевую проникает из парной через щель под дверью.

Вентиляция фасада при дополнительном утеплении

При невозможности возведения бани из толстого бруса (оптимальный вариант) и низких изоляционных способностях стен конструкции приходится утеплять снаружи с последующей отделкой фасада. При использовании для этих целей материалов с низкой проницаемостью (термопанелей, сайдинга, вагонки, листового фиброцемента или их аналогов) фасад в обязательном порядке выполняется вентилируемым. Игнорирование этого требования приводит к ускоренному накоплению конденсата внутри стен бани и сокращает их срока службы в разы.

На практике это означает заложение обязательного продуха между утепляющей прослойкой и внешней закрываемой стороной стены бани. Размеры этого зазора нормируются и составляют 50-60% от толщины утеплителя при высоте стен в пределах 4 м. Для стен с меньшей высотой допускается сокращение зазора до 30% от толщины изолирующей прослойки.

В фасадах двухэтажных бань и построек выше 4 м закладываются дополнительные промежуточные продухи для доступа свободного воздуха. Верхняя и нижняя части пирога в любом случае остаются открытыми и защищаются от осадков перфорированными цокольными элементами или софитами, закладываемыми с соответствующими вентиляционными отступами.

Заложение нужного вентиляционного зазора обеспечивает обрешетка и контробрешетка. При их набивке или монтаже исключается вероятность перекрытия продуха по горизонтали. Дополнительную защиту волокнистых утеплителей от пара, поступающего изнутри бани обеспечивают мембранные пленки, аккуратно настилаемые на контробрешетку с нахлестом не менее 5 см и фиксируемые скобами.

Пенополистирольные плиты в такой защите в целом не нуждаются и лучше ими не утеплять деревянное строение, практика показывает, что системы с мембранами имеют лучшие показатели теплопроводности. Точная последовательность слоев пирога также зависит от качества внутренней изоляции парной бани.

Помимо обеспечения достаточного вентзазора при монтаже таких фасадов уделяется внимание герметизации и закладке правильных углов отливов оконных и дверных проемов, исключению общей кривизны стен и отклонений от плоскостности. Любые дефекты устраняются на этапе крепления и выравнивания направляющего профиля обрешетки, исключить ошибки после сложно

Это же относится к проверке эффективности вентиляции утепленного фасада бани, критические ошибки выявляются после, в первые годы эксплуатации.

Теперь вы знаете ответ на вопрос. Вентиляция в бане как сделать правильно своими руками? Итак, вам необходимо сделать:

Вентиляцию парилки
Вентиляцию душевого помещения и туалета
Вентиляцию комнаты отдыха
Вентиляцию фасада при дополнительном утеплении

Как сделать вентиляцию в каждом помещении бани?

Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.

Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
Наконец, позаботьтесь также и о звукоизоляции.

Какие материалы могут потребоваться?

Чтобы ваша вентиляция была максимально защищена от разного рода внешних негативных факторов, а также чтобы она выглядела эстетично, в обязательном порядке зашейте ее в деревянные коробы. Увы, подобной продукции на современном рынке пока что нет, а потому вы должны сделать все собственноручно (либо, как вариант, нанять для этого профессионалов).

Помимо этого, в работе вам потребуются:

столярные/промышленные инструменты;
гофрированные трубы (необходимая длина – 150 сантиметров);
вентиляционные решетки;
специальные раздвижные системы, предназначающиеся для вытяжных каналов.

Как оборудовать вентиляцию в парной ?

О возможных способах обустройства вентиляции в данном помещении мы рассказали, а потому знаем, что здесь нужно сделать два отверстия – для вытяжки и притока воздуха. Стоит заметить, что люди, считающие, будто в парилке всегда должно быть жарко, а оттого и диаметр вентиляционных каналов должен быть небольшим, заблуждаются – это вообще не соответствует строительным нормам. А если ваши отверстия слишком большие и вы уверены, что через них выходит чересчур большое количество тепла, можете просто периодически их затыкать, используя заранее сделанную для этих целей заглушку.

Даже самые незначительные отклонения от требований, которые были описаны в одном из предыдущих разделов статьи, может привести к самым негативным последствиям – от постоянного холода до скопления ядовитых газов в парилке. Словом, располагайте вентиляционные отверстия правильно!

А что насчет моечной?

Гниющее дерево, неприятные запахи, которые данный процесс сопровождают – все это неизбежно ждет каждое моечное помещение, где не предусмотрена система вентиляции пола. Как об этом позаботиться? Сразу оговоримся, что каких-либо особых отличий, если сравнивать все с той же парилкой, практически нет.

Для того чтобы оборудовать здесь вентиляцию, обязательно выполните такие действия:

проделывание отверстий между черновым/финишным напольным покрытием;
выведение на крышу вентиляционной трубы;
установка вентилятора на эту трубу.

благодаря использованию вентиляционной системы в бане, прогрев пола будет осуществляться примерно следующим образом: охлажденный воздух, который мы также называем отработанным, будет выводиться наружу посредством трубы, а вместо него будет опускаться уже теплый (из верхних слоев, располагающихся под потолком). Более того, благодаря достаточно низкой температуре воздушных потоков, для этой целив полнее можно использовать даже пластиковый короб.

Заботимся о вентиляционной системе в предбаннике

Особенности воздухообмена здесь практически те же, что в описанных выше вариантах, поэтому вентиляция в бане в данном случае должна быть аналогичной. Прежде всего, для чего она нужна? Все так же для того, чтобы выводить на улицу отработанный воздух и доставлять в помещение свежий, богатый кислородом. А циркуляцию воздушных масс необходимо устроить таким образом, чтобы обеспечить качественное проветривание и просушивание не только самой комнаты (то есть предбанника), но также всех предметов мебели и декора, находящихся в нем.

Опытные банщики знают, что главной трудностью любого предбанника является не что иное, как конденсат – он в больших объемах образуется здесь на потолке и стенах комнаты. Из-за этого людям приходится сталкиваться с самыми ужасающими последствиями, среди которых появление плесени и разного рода грибков, что, в свою очередь, провоцирует преждевременное гниение дерева. Во избежание всех этих малоприятных вещей предбанник нуждается в качественной теплоизоляции, которая позволит забыть даже о малейших намеках на сквозняки.

В некоторых случаях в предбанниках устанавливаются печки. Если у вас так же, то проблема воздухообмена в таком случае исчезает как таковая, поскольку и приток воздуха, и его отток будут выполняться именно посредством нее.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Типы вентиляционных систем

Принудительная вентиляция в бане

Различают 3 типа вытяжки в кирпичной или деревянной бане.

Естественная – интенсивность воздухообмена в этом случае зависит от разницы температуры на улице и внутри парилки. Так как в парной она очень высока, даже жарким летом здесь будет хорошая тяга. При неудачном расположении холодный воздух накапливается возле пола, а пар поднимается к потолку.
Принудительная – поток воздуха создается дефлектором или осевым вентилятором. Устанавливают приборы в вытяжном канале – возле отверстия или ближе к середине. Плюс такого варианта – независимость от погодных условий, минус – потребляет энергию. Кроме того, в парилку нужно подбирать приборы, защищенные от действия влаги и температуры.
Комбинированная – в этом случае приточку и вытяжку устраивают так, чтобы в благоприятное время года она работала по естественному механизму. Если мощность ее падает или становится недостаточной, например, в дождливую погоду, включают вентилятор, смонтированный в вытяжке. Этот вариант более экономичен.

Естественная вентиляция в бане

Не составляет особого труда превратить естественную вентиляцию с комбинированную.

Материал постройки и конструкция стен влияет на выбор вентиляции.

Сруб или постройку из бруса оборудуют естественной вытяжкой. Дерево обладает способностью выводить некоторую часть влаги, что облегчает проветривание.
Каркасное здание предполагает высокую степень утепления и герметизации. Здесь для обеспечения нормального притока воздуха требуется вентилятор.
В зданиях из кирпича, шлакоблока, пенобетона, газосиликата, газобетона устанавливают искусственную вентиляцию.

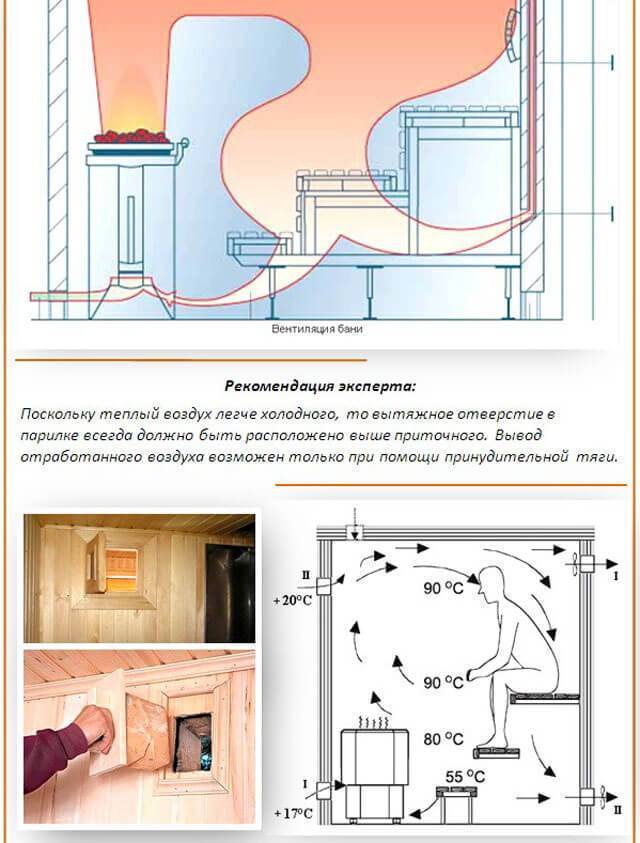

Где размещать приточные и вытяжные отверстия

Существует несколько простых правил – где размещать приточные и вытяжные отверстия:

приточное (из которого поступает свежесть) должно располагаться внизу, ближе к полу;
вытяжное – размещается вдали от печи, ближе к потолку.

При этом приточный проем желательно располагать около печи, чтобы в холодное время года воздух немного прогревался перед попаданием в парилку.

Высота, на которой размещаются отверстия, составляет около 30 сантиметров: от пола или потолка.

Эффективной будет установка приточных клапанов в фундамент (под полом). Применение клапанной системы или установка дополнительной защитной решетки на проём обезопасит вас от возможного проникновения грызунов. В этом случае пол лучше стелить с небольшими щелями для более свободного доступа кислорода. Если вы хотите гладкий и ровный пол, то можно обойтись специальными вентиляционными окошками, которые можно закрыть декоративными деревянными решетками.

ВАЖНО! При размещении клапана на фундаменте необходимо обеспечить забор свежести с улицы, а не с подпола, иначе вместе с воздухом будут поступать неприятные запахи. К числу распространённых схем размещения относятся:

К числу распространённых схем размещения относятся:

для бань с постоянно работающей печью: входное отверстие напротив печи в 30 сантиметрах от пола, а поддувало топки будет играть роль вытяжки;
для бань с проливными полами: приточное отверстие в 30 см от пола за топкой, а «отработка» уходит после остывание через щели в полу;
расположение обоих отверстий на одной стене: напротив печи, но одно у пола, а второе – у потолка. На выход ставится вентилятор. Оправдано там, где стена с отверстиями обращена к улице.
расположение отверстий на одной высоте, но на противоположных стенах (не выводите в одну линию!), аналогично ставится вентилятор. Считается не очень эффективным, поскольку тепло практически сразу будет выходить вовне, да и просушка помещения будет быстрее за счет открытой двери.

Подробнее узнайте про вытяжку в бане в соответствующем материале.

Как сделать вентиляцию в каждом помещении бани?

Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.

Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
Наконец, позаботьтесь также и о звукоизоляции.
