Вытяжка в частном доме своими руками: схемы, устройство

Варианты вытяжки в частном доме

Как в зданиях общественного предназначения, так и в частных домах используются всякие типы систем циркуляции воздуха. Различают их по своему назначению, методу активации воздушной струи и кратности воздухообмена.

Рассмотрим более подробно разные варианты:

Приточная циркуляция. Система вентиляции, установленная для подачи в помещение свежего воздуха, носит название приточной.
Вытяжная система в частном доме. Комплексная циркуляция, отвечающая за удаление выработанного воздуха, называется вытяжной.
Рециркуляция. Здесь перемешиваются потоки воздуха, идущие из помещения, с внешними охлажденными воздушными массами. При этом происходит нагревание такого состава до необходимой температуры и возвращение ее снова в комнату.
Естественная циркуляция. Воздушные массы передвигаются естественным образом благодаря тому, что холодные потоки имеют больший удельный вес, чем нагретый воздух в помещении. Скорость потока при этом создается небольшая, поскольку разница в весе холодной и теплой массы составляет небольшую величину. Надо иметь в виду, что для естественной циркуляции не имеет смысла делать горизонтальный воздуховод больше 3-5 метров.
Искусственная вентиляция. Наиболее результативной для увеличения кратности воздухообмена является принудительная циркуляция воздуха с использованием вентилирующих устройств. Воздушные каналы здесь могут быть длинными и даже пересекать несколько комнат. А оборудование зачастую располагается в чердачном помещении. Особенно такой вариант подходит для больших домов.

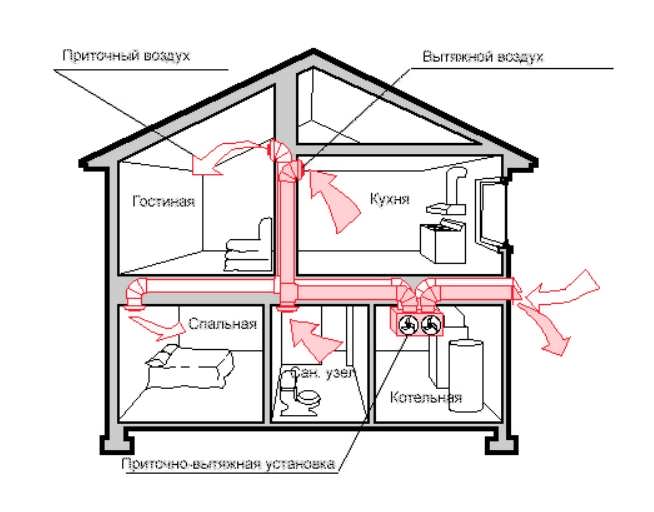

Приточно-вытяжная вентиляция

А также различают канальный и бесканальный воздухообмен. В первом случае движение воздушной массы происходит по воздуховодам, во втором – благодаря зазорам в дверях или приоткрытым фрамугам в окнах. Причем естественная вытяжка придает более удобные жизненные условия для домочадцев.

Как правильно сделать вытяжку в частном доме

Для обеспечения частного дома хорошей вентиляцией необходимо произвести расчёт воздухообмена. Основываясь на его показаниях, подбирается вид вентиляционной системы, диаметр труб и делается предварительная схема вентиляции.

Исходными данными для проведения расчёта будет являться общий объём двух воздушных потоков (отточный и приточный). Также, при расчете вытяжки для дома, следует учесть санитарные нормы и площадь помещения.

Согласно нормам смена воздуха (м3/ч) отличается для разных типов помещений:

санузел (совмещённый) – 50 м3/ч;
ванная комната – 25 м3/ч;
туалет – 25 м3/ч;
кухня – 60 м3/ч;
гостиная комната – 40 м3/ч;
спальное помещение – 20 м3/ч;

В жилом доме на один квадратный метр площади должно приходиться не менее трёх кубических метров замещаемого воздушного потока. Поэтому при расчёте сечения вентканалов учитывают, что оптимальное значение движения воздуха должно быть в центральном вентканале – 5 м/с, боковых каналах – максимум 3 м/с.

Общая производительность вытяжки в небольшом частном доме должна составлять 300-350 м3/ч. В жилом строении, площадью 150-300 м3, необходима производительность от 400 до 600 м3/ч.

Как сделать самостоятельно: пошаговая инструкция

Схема

При обустройстве единой вентсистемы нужно предусмотреть направление движения масс воздуха от жилых помещений к техническим.
Клапаны притока воздуха должны быть в каждой комнате, где не предусмотрена вытяжка.
Для зоны подвала вентиляцию обустраивают естественным образом, через систему отверстий с вертикальной ориентацией вытяжных труб.
Добиться равномерности тяги можно, обустроив вытяжные каналы одинаковой протяженности без резких перепадов диаметра (как сделать вытяжную вентиляцию своими руками?).
Вентиляционные шахты нужно качественно теплоизолировать, особенно в зоне выхода на улицу (каковы особенности монтажа выходов вентиляции своими руками?).

Подготовительные работы

Важно принять в расчет:

особенности местного климата;
близкое расположение источников неприятного запаха;
функции отдельных помещений;
особенности конструкции здания;
наличие газовых или иных видов плит/печей;
число постоянных жильцов.

Естественный воздухообмен

Расчеты параметров и деталировка

Формула выглядит следующим образом:
Важно
L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты)

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формуле:
Внимание
L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма).

Монтаж и настройка

Порядок монтажа состоит в следующем:

Нанесение на стены разметки для проделывания отверстий, где будут располагаться вентканалы.
По потолку и стенам размечают линии осей воздуховодов с учетом мест поворотов и разветвлений.
При монтаже принудительной системы отмечают место установки оборудования.
Сверлят стены, монтируют элементы крепежа.
Раскраивают каналы, собирают их воедино, скрепляют стыки на саморезы. Монтируют конструкцию на подвесы.
Подключают каналы к рабочей установке.
Монтируют вентиляционные решетки.
Техника подключается к системе питания и производится тестовый запуск.

Инструменты и материалы

Для сборки системы воздуховодов сейчас могут понадобиться:

трубы различного диаметра и протяженности;
соединительные элементы;
колена с разными углами поворота;
тройники и переходы;
решетки вентиляционных ходов;
держатели и подвесные элементы;
перфоратор.

Требования к вентиляции частного дома

Санитарно-технологическими нормативами предусмотрены определенные требования к вентиляционной системе.

При обустройстве вентиляции в частном доме своими руками требуется выполнять все пункты СНиП, при этом необходимо учитывать, что:

Внутренние поверхности вентиляционных колодцев должны быть ровными и гладкими. Для этого в кирпичные шахты закладывают металлические или пластиковые трубы определенного диаметра.
Стояк для вытяжки внизу оснащается смотровой дверцей, которая должна плотно закрывать отверстие.
Вытяжной канал выводится над коньком крыши не менее чем 0,5 м. Если скат у кровли сложный и имеет ломаную конфигурацию, то во избежание обратной тяги, получаемой завихрением потоков, в трубу монтируется дефлектор.
Устройство вытяжки. Если в доме не было предусмотрено вентиляции, то ее можно восстановить путем пристраивания рядом установленной шахты. Для улучшения тяги ее необходимо утеплить.
Совмещение вытяжек. Нельзя устанавливать принудительную вентиляцию при наличии в доме естественной циркуляции. Для нее делается индивидуальный канал, в противном случае могут возникнуть сбои с работой природной вытяжки в других комнатах.
Минимальный размер от потолка до вентиляционных отверстий в вытяжную трубу (не более 150 мм). При большем размере есть вероятность образования зоны застоя в этом промежутке.
В дверях между смежными комнатами должны быть оставлены зазоры в нижней части, или вставлены решетки. Если двери пластиковые, то в стенах делаются специальные отверстия для перетекания воздуха.

Сущность главного условия заключается в том, что объем вытесняемой воздушной массы должен быть равен объему поступающей. В случае же, если такое требование не соблюдается, то в комнаты будут просачиваться вместе с воздухом всякие специфические запахи. Или при увеличенном дисбалансе между количеством нагнетаемого воздуха и вытяжкой возникнут сквозняки.

Советы профессионалов

Некоторые хозяева частных домов допускают ошибки при проектировании сетей и затем покупают дорогое оборудование, чтобы устранить негативные моменты.

Есть ряд самых распространенных ошибок:

Установка кондиционера решит проблемы. Нет. Оборудование не создает круговорота потоков, только обеспечивает охлаждение и подсушивание среды в помещении без притока свежего кислорода.
Для проветривания хватит вытяжного вентилятора. Нет. Без приточной вентиляции через несколько минут после работы вытяжного устройства уровень давления снизится настолько, что перестанет подавать воздух в лопасти вентилятора.
Чтобы обеспечить вентиляцию, хватит регулярного проветривания или установки створки окна в режим микропроветривания. Нет. При условии повышенной влажности в помещении или скоплении большого количества людей, эти меры не решают постоянную проблему и могут спасти только на короткое время.

Обустройство системы вентиляции – необходимая мера для поддержания комфортного микроклимата в частном доме. Выбирая оборудование, пользователю рекомендуется брать в расчет мощность приборов, показатели интенсивности воздухообмена и бесшумность при работе.

Где располагаются вытяжные отдушины

Выходы в вентсистему обычно устанавливаются в тех помещениях, где воздух загрязняется по максимуму. Чтобы удалять запахи и избыточную влагу, не допускать их распространения по всем комнатам, требуется усиленный воздухообмен.

Воздуховоды имеют выходы через чердак на крышу. Над поверхностью кровли устанавливают оголовки вентиляционных труб. При размещении на крыше этих труб следует придерживаться особых правил.

Естественная вентиляция крайне надежна

Особые правила расположения приточных клапанов и вентотдушин

Первое правило. Приточный клапан (это может быть другой путь притока чистого воздуха) следует устанавливать в жилых помещениях любого типа:

в столовой;
в спальне;
в гостиной;
в детской;
в холле.

Второе правило. Вентканалы, имеющие отдушины, должны подводиться:

к ванной комнате;
к домашней бане;
к туалету;
к совмещенному санузлу;
к кухне (причем кроме вытяжки над плитой должна размещаться еще и вентиляционная отдушина);
к сушилке, к кладовке, к гардеробной комнате, примыкающим к общей жилой зоне (когда же их отделили от кухни и коридора дверью, тогда следует устанавливать приточный клапан);
к помещению, где установлена домашняя прачечная;
к домашней мастерской, если работа связана с появлением дыма, разных паров, запахов клея, растворителей, мастики, пайки, сварки, окрашивания и пр.

Третье правило. В некоторых помещениях должны устанавливаться как вентотдушина, так и приточный клапан. Это может быть:

участок, где установлено газовое отопительное устройство;
одна из комнат жилой зоны, если от нее до ближайшего вентиляционного канала установлено свыше 2-х дверей;
часть жилой территории, представленной в виде кухни-столовой, то есть объединяющей кухню с жилыми комнатами;
участок, оборудованный под тренажерный (спортивный) зал.

Четвертое правило. Вентиляция второго этажа требует особого подхода, ведь воздух с первого этажа поступает вверх, и он не должен находить выход в помещения, расположенные выше. Предлагаются следующие варианты.

Во-первых, в случае отделения второго этажа от лестничной клетки систематически закрывающейся дверью, вытяжные отдушины и приточные клапаны устанавливаются обычным способом.

Во-вторых, второй этаж не отделяется от первого дверями. Тогда в каждом помещении должен присутствовать канал притока свежего воздуха и вентотдушина. Причем вне зависимости от предназначения этих помещений.

А еще вентотдушины и приточные окна должны присутствовать:

в цокольных помещениях;
в помещениях, где на первом этаже имеется пространство под деревянным полом (на лагах).

Пятое правило. Отдельно конструируется вентиляция подвальных помещений. Нужно учитывать, что воздух естественным путем может не поступать вниз. Также из-за отсутствия нормального притока он не всегда эффективно выходит из такого помещения. В результате в подвалах скапливаются пары опасных газов, отмечается высокий уровень влажности. Тогда требуется вводить искусственную вентиляцию. Цены на воздуховоды

Как сделать вытяжку на кухне?

Чаще всего владельцы принимают решение об установке вытяжки в санузле и на кухне. Необходимость наличия этой системы в последнем помещении связана с постоянным образованием в нём различных запахов в результате приготовления пищи. Лучше всего реализовать систему вентиляции на кухне путем укладки двух вентиляционных каналов, причем один будет работать в естественном, а другой в принудительном режиме.

Монтаж принудительного канала, который будет представлен в виде стандартной вытяжки, на кухне осуществляют над плитой для приготовления пищи. Что же касается естественного канала, то его следует располагать со стороны плиты под потолком. Соблюдая эту схему установки вытяжки на кухне, можно обеспечить наиболее эффективную очистку помещения от неприятных запахов.

Необходимые предварительные расчеты

Все расчеты по вытяжке приводят к определению воздушной массы в доме. Исходя из этого, делают расчет основных характеристик системы вентиляции, а именно – число и диаметр воздушных каналов, производительность вентиляторов и др.

Есть специальные методики, по которым можно вычислить не только воздухообмен, но и тепловую отдачу, влажность, очищение от загрязнений и др. Но для расчетов по вытяжке для частного дома достаточно применить следующие варианты:

по кратности;
по площади;
по санитарно-гигиеническим нормативам.

Данные способы довольно просты, и поняв в них сущность, можно всякому домовладельцу высчитать основные характеристики своей вытяжки в доме. Наиболее простой метод – это расчет по площади. За базовые расчеты берется следующая норма: в течение часа в дом должно поступать по 3 м³ свежего воздуха на 1 м2площади. Число людей при этом не берется в расчет.

Вычисление по СНиП также сравнительно несложное. Здесь для расчета нужно брать не площадь помещения, а число членов семьи. Для всякого проживающего в доме человека поступление нового воздуха должно быть 60 м³/час.

Сложнее производится вычисление по кратности обновления воздуха. При его выполнении нужно брать в расчет предназначение всякой отдельной комнаты и нормы по кратности воздухообмена для любой из них. Кратность воздухообмена это коэффициент, показывающий число замены выработанной воздушной массы за один час (СНиП 2.08.01-89* Жилые здания, прил. 4).

В зависимости от назначения комнаты, в них должен происходить следующий воздухообмен:

детская и спальная комната – 1 раз за час;
кухня с электроплитой – 60 м³/ч;
санузел – 25 м³/ч;
Для котельной с твердотопливным котлом и кухни с газовой плитой необходима кратность 1 раз за час и 100 м³/ч во время эксплуатации агрегата.

При расчетах также нужно иметь в виду, что аэродинамическое сопротивление в круглой трубе меньше, чем в квадратной. Зато квадратная конфигурация наиболее компактна, хорошо вписывается в общий интерьер.

Устройство вентиляции в частном доме

По нормативным схемам (стандартным) любая вентиляционная система основана на отводе и притоке воздуха. То есть, отдельно одно от другого не существует. Поэтому в доме надо обеспечить в первую очередь вывод отработанных воздушных масс и организовать приток свежего воздуха с улицы.

Совсем недавно, когда о пластиковых окнах еще не задумывались, приток воздуха происходил через щели и неплотности дверных и оконных конструкций. То есть, происходил естественный приток, который учитывался при расчетах вентиляции частных домов. Сегодня ситуация изменилась, потому что входные двери и окна – это герметичные конструкции, через которые свежий воздух в дом не поступает. А значит, надо найти те способы и технологии, которые обеспечат помещения чистым свежим воздухом.

В принципе, искать нет надобности, потому что такие устройства вентиляции давно существуют, только их раньше использовали на производственных объектах. Сегодня эти схемы перекочевали в частные дома и офисные здания. Главная задача – это выбрать необходимую схему, которая будет соответствовать внутреннему плану дома. При этом вентиляция должна быть эффективной в плане соответствующего воздухообмена, недорогой и простой в сборке. Конечно, учитывается воздухообмен в помещении (в каждом).

Нормы и требования

Сделать вентиляцию просто так на глазок запрещается, потому что эта инженерная система работает по точным правилам вывода загрязненного воздуха с притоком свежего. И у каждого помещения есть свои нормативы воздухообмена. В некоторых из них нормы основаны только на обмене воздуха с учетом его объема. В других используются нормативы кратности замены фактичного объема самого помещения. То есть зависимость от размеров комнат, их площади и высоты потолков.

Предлагается таблица, в которой собраны показатели воздухообмена комнат частного дома.

Типы помещений	Объем воздухообмена или его кратность
Жилые	30 м³/ч
Кухня	60 – при 2-хкомфорочной плите 75 – при 3-х 90 – при 4-х
Ванная	25
Туалет	25
Совмещенный санузел	50
Душевая	5-кратный обмен
Гардеробная	1,5-кратный
Кладовая	1,5-кратный
Кабинет	0,5-кратный

Если в доме сооружается сауна, бильярдная и другие помещения, которые используются нечасто, то расчет воздухообмена производится с учетом условий эксплуатации комнат. При этом обязательно учитывается этажность строения. Потому что для одноэтажного дома естественная вентиляция – лучший вариант, если в нем нет большого количества помещений, эксплуатируемых со специфичными условиями. К примеру, та же сауна или пристроенная к дому баня. Кстати, в этих помещениях главное правильно организовать выход и вход воздушных масс.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

https://youtube.com/watch?v=0ifF6UXiYKs

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
