Виды и ГОСТы вентиляционных, вытяжных и канализационных зонтов из листового металла и ПВХ. Изготовление своими руками

Типы

По типу установки элементы вентиляции разделяются на встраиваемые, плоские, а также купольные конструкции.

Встраиваемый

Приборы встраиваемого типа отличаются тихой работой. Устанавливают вытяжку непосредственно над варочной плитой. Работа осуществляется в режиме циркуляции и отвода воздуха.

Плоский

Вытяжные приборы плоского типа отличаются экономичностью и отсутствием выходящего патрубка для подключения к воздуховоду.

Очищение воздуха происходит за счет циркуляции через фильтр. Недостатком модели является шумная работа, а также необходимость частой замены фильтров.

Купольный

Модели купольного типа выпускаются пристенные и островные. Работа осуществляется в режиме отвода и циркуляции воздуха. Вытяжки обладают высокой производительностью, крепятся к стене или подвешиваются на потолок.

Дефлекторы систем вентиляции

Устройство и принцип действия

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор . Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак . Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус . Рассекает поток ветра, создавая внутри область пониженного давления.

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор . Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае будет «нижним стаканом»;
2. Зонт или колпак . Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус . Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Разновидности

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок

Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Какие задачи выполняет защитный зонт

Установка зонта на дымоход способствует поддержанию работы отопительной системы в оптимальном режиме, предотвращению преждевременного старения печной трубы, улучшению циркуляции воздуха в доме.

Колпаки и оголовки на трубах предназначены для следующих целей:

• закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к накоплению большого количества воды в дымоходе, что способствует снижению тяги и, соответственно, падению КПД отопительной системы;
• защищают материал трубы от повреждений, отводя накопленный конденсат благодаря наличию особых канавок;
• не позволяют насекомым и птицам падать в трубу, служат препятствием для попадания листьев и веток с деревьев;
• выполняют декоративную функцию. Придают крыше завершённый внешний вид, особенно если в конструкции есть элементы художественной ковки.

Некоторые виды колпаков имеют конструкцию, создающую в верхней части трубы разреженную среду. За счёт этого достигается улучшение тяги в дымоходе, быстрее выводятся лишняя влага, отработанный воздух и продукты горения.

Рекомендуем ознакомиться: Как качественно и безопасно утеплить трубу дымохода?

Что это такое и как он работает?

Любые очистители и увлажнители воздуха не справятся с копотью, образующейся во время приготовления пищи. Над газовой или электрической плитой нужна мощная вытяжка с куполом, габариты которой превышают площадь варочной поверхности. Эту роль исполняет зонт. Прибор не занимает полезное кухонное пространство, находясь в подвешенном состоянии.

Вытяжные купола устанавливают над бытовыми плитами, в цехах пищевой промышленности, химических лабораториях. Зонты используют везде, где существует риск загрязнения воздуха вредными примесями. Устанавливают вытяжки над источником высокой влажности и температуры.

Существует много разновидностей зонтов, но особенности конструкции и монтажа каждой модели схожи. Обзор инженерного сооружения начнем с устройства.

Основой прибора служит металлический корпус – свод. По центру располагается отверстие, через которое происходит всасывание грязного воздуха. Роль дымохода исполняет вентиляционный канал. Выходное отверстие прибора связано с каналом металлическим воздуховодом.

В зависимости от модели, вытяжной прибор оснащают следующими элементами:

• Для принудительной вытяжки загрязненных паров в вентиляционном отверстии купола установлен электрический вентилятор. Наличие турбин характерно для всех современных вытяжек.
• Фильтр для улавливания примесей жира.
• Искрогаситель. Сеткой комплектуются вытяжные изделия, устанавливаемые над открытым источником огня.
• Подсветка. Для удобства работы под куполом внутрь корпуса вмонтированы лампы.
• Монтажные элементы крепления.

Работает зонт по принципу принудительной вентиляции. Грязный воздух собирается под куполом. Вращающаяся турбина всасывает его и отводит через воздуховод на улицу. Система фильтров задерживает примеси жиров и копоти, не давая им скапливаться на лопастях вентилятора.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры.
Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано.
Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

2 Классификация устройства

Сегодня для дымохода используются прямоугольные зонты двух типов:

1. Вытяжные зонты. Главным их предназначением является полное устранение ненужных газов, веществ, продуктов сгорания из дымохода. Сильно разогретые потоки воздуха втягиваются зонтом, после чего транспортируются через трубу, где размещены жироулавливающие фильтры и в конечном итоге переправляются обратно в воздуховод, с помощью которого и выводятся из здания. Все это можно легко сделать своими руками.
2. Приточно-вытяжные зонты. Благодаря ним обеспечивается, как и вытяжка загрязненного воздуха, так и поступление нового, чистого воздуха в помещение. Данные зонты лучше всего использовать в тех комнатах, где из-за определенных обстоятельств ограничивается приток чистого воздуха. Надо всегда проводить расчет с учетом того, что объемы подаваемых и вытягиваемых потоков воздуха всегда будут отличаться друг от друга. Поэтому ни в коем случае не надо рассчитывать на то, что вытяжные зонты поспособствуют полному уничтожению запахов, газов и других веществ. Хотя дымоход, конечно, будет работать намного эффективнее.

Существует и классификация по типу конструкции. Так, вытяжные и приточно-вытяжные прямоугольные и круглые зонты делят на островные и пристенные.

2.1 Монтаж своими руками и особенности расчета

Хочется отметить, что установка своими руками таких зонтов вполне реальна, так как на самом деле ничего сложного в такой работе нет. Ниже приведем несколько наиболее популярных способов установки зонта для дымохода.

Способ №1. Установка пристенных вытяжных зонтов, применяя анкера. Проведя определенный расчет, подбирается длина зонта и в задней части стенки сверлятся 2 или 3 равные отверстия. Используя увеличенные модели шайб, вытяжной зонт сначала притягивается, а потом и устанавливается на стене

Очень важно, чтобы стена была идеально ровной. Установка своими руками прямоугольных зонтов через цанги и шпильки к потолку

В самом начале необходимо под шпильки просверлить 4 идентичные отверстия. Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку

Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра. Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку. Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра. Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Как видим, провести установку своими руками совсем не сложно. Главное подстроить зонт как можно ближе под трубу дымохода и учитывать некоторые нюансы.

Область применения

Приточно-вытяжные и вытяжные зонты вентиляционных систем сегодня широко используют промышленные предприятия и не только. Большое распространение такие системы нашли на предприятиях общественного питания, таких как рестораны, столовые, бары, комбинаты питания, кафе и так далее.

Также монтаж зонтов проводится и над всевозможными устройствами теплового оборудования, в частности это касается фритюрниц, газовых плит, жаровых шкафов. Если проведенный расчет позволяет установить такие зонты, то их применяют и в разных производственных помещениях – пищевых, фармакологических, физических, химических.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Виды вентиляционных зонтов

В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:

• круглыми;
• прямоугольными;
• вытяжными;
• канализационными.

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

• листовой оцинкованной стали;
• меди;
• нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

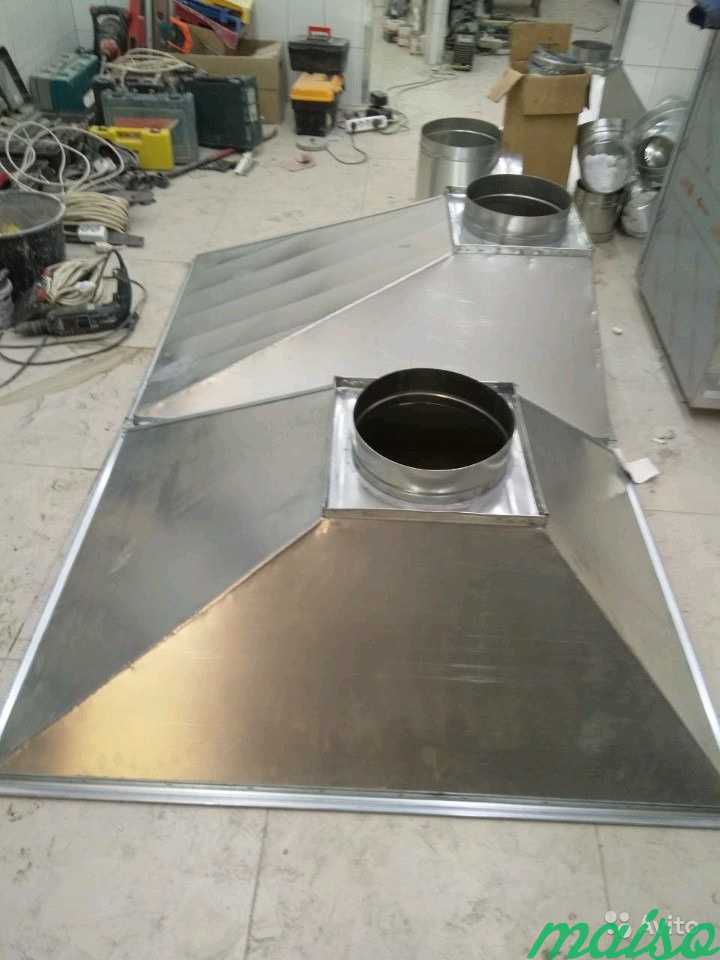

Прямоугольные вентиляционные зонты

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

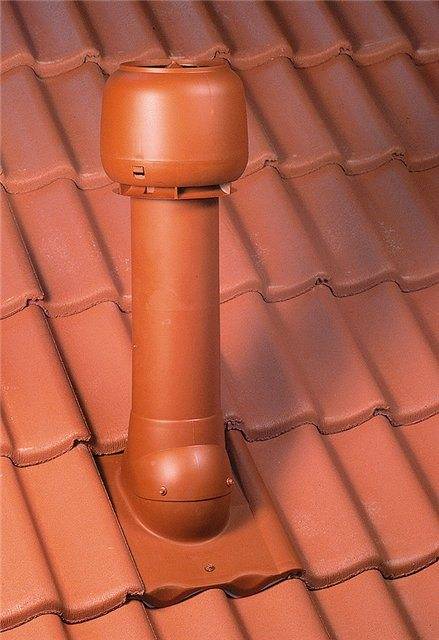

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметр в мм	Масса, гр
50	890
110	1230

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

Вытяжные вентиляционные зонты

Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.

Вытяжные вентиляционные зонты могут быть:

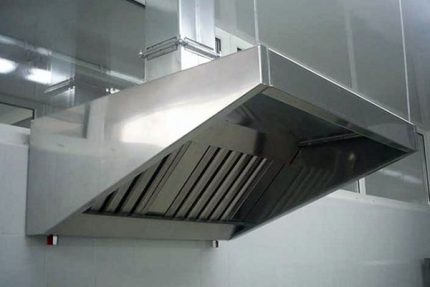

• Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
• Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.

На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.

Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.

Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.

Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.

Основные характеристики

Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:

• Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
• Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
• Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
• Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.

Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.

1 Принцип действия вентиляционного зонта

Данное устройство работает следующим образом. Воздух, который поддается процессу обработки, в результате чего становится горячим, обладает гораздо меньшей плотностью, а поэтому поднимается к верху, а его заменяют холодные потоки воздуха.

Потом воздух попадет в трубу и проходит через специальные жироулавливающие фильтры, где он насыщается большим количеством пар масла, благодаря чему со временем начинает охлаждаться.

В конечном итоге, проходя через такую трубу из-за сильных перепадов температуры, масло конденсируется, воздушные потоки начинают от него отделяться и по специальным каналам позволяют жиру стекать в ванночку.

В свою очередь воздух, который после такого процесса является очищенным, поступает в круглый или .

Агрегаты для локальной вытяжной системы

Существующие укрытия, которыми комплектуются системы вытяжной вентиляции, делятся на несколько специализированных категория:

• агрегаты, установленные на источнике загрязнения;
• решения, перекрывающие собой источник загрязнения;
• изделия-передувки.

На практике огромной популярностью пользуются агрегаты, с помощью которых источник распространения опасных веществ локализуется в определенной зоне. Впрочем, подобные решения далеко не всегда удобно и целесообразно применять. Им на смену пришли более современные вытяжки с отводом в вентиляцию:

• металлические и поликарбонатные зонты с функцией вытяжки;
• локальные отсасывающие агрегаты;
• мощные вытяжные шкафы;
• капсулированные решения;
• отвод выделений из корпуса станков и рабочих агрегатов;
• витринные, фасонные и бортовые решения.

Системы местной вентиляции очень распространены в местах, где необходимо обеспечить требуемые нормы по воздухообмену в конкретной, локальной зоне.

Вытяжные зонты – самые популярные и распространенные конструкции отсосов. Ими оборудуют небольшие рабочие зоны (столы для пайки, готовки). Опасные примеси оперативно собираются и перенаправляются вверх, после чего отводятся. Вентиляция для вытяжки функционирует как посредством естественной тяги, так и принудительной.

Специализированные отсосы – вытягивают нежелательные и потенциально опасные вещества с минимальным расходом кислорода. Промышленная вытяжная вентиляция зачастую представлена несколькими местными агрегатами. Основная их особенность – они не препятствуют работе.

Вытяжные шкафы – одни из самых эффективных решений для принудительного удаления вредных испарений, веществ, формируя при этом минимальный уровень воздухообмена. В продаже представлено несколько разновидностей таких шкафов:

• с устройством верхнего отвода, посредством которого удаляется горячий и влажный воздух;
• с удалением загрязненных потоков боковой конструкции – речь идёт о некотором аналоге «улитки», для сбора остаточных продуктов;
• с отводными решениями комбинированного типа, находящимися снизу агрегата.

Локальные вытяжки: а — вытяжной шкаф; б — витринное укрытие; в — укрытие-кожух для заточного станка; г — вытяжной зонт; д — зонт-козырек над открытым проемом печи; е — вытяжная воронка при сварке крупногабаритных изделий; ж — нижний отсос; з — боковой отсос; и — наклонная вытяжная панель; к — двухбортовой отсос от гальванической ванны; л — однобортовой отсос с передувкой; м — кольцевой отсос для ручного сварочного пистолета

Вентилятор, расположенный в системе воздухообмена, создает завихрение потока таким образом, чтобы пыль локализировалась в небольшой зоне, а не распространялась по комнате. Пример такой установки – сварочный пост, где принудительная вытяжная вентиляция представлена небольшим шкафом. Отсос в них располагается вверху конструкции.

Если речь идёт об отводе неопасных веществ, то скорость движения допускается в следующих пределах:

• 0.5 – 0.7 м/c;
• 1.1 – 1.6 м/с – для тех случаев, когда из помещения отводятся ядовитые примеси, металлические испарения.

Вытяжные шкафы устанавливают в химических лабораториях

Что касается всасывающих панелей, то их применяют в случаях, когда воздух в замкнутом пространстве насыщен ядовитыми газами, пылью и теплом. Панель располагают так, чтобы ядовитые составы находились на максимальной удаленности от работника. Вытяжные трубы для вентиляции дополняют встроенным двигателем и оперативно удаляют опасные суспензии. Рассматриваемые установки используют на сварочных постах, при обработке крупных изделий. От сварки они располагаются на удаленности до 3.5 м, оборудуются вентиляторами с одним или двумя двигателями.

Скорость движения воздушных масс должна соответствовать следующим критериям:

• от 3.5 до 5 м/с, если речь идёт о выделении горячей пыли;
• от 2 до 3.5 м/с, если при работе выделяются ядовитые или непыльные суспензии.

Специалисты акцентируют внимание на одном важном моменте – монтаж вытяжной вентиляции осуществляют при условии, кто 1 м2 панели отводит 3.3 тыс. м3 воздуха ежечасно

Бортовые отсосы актуальны для случаев, когда источник загрязнения удерживается в вертикальном положении, при помощи специальных подъёмников. Подобные установки получили широкое распространение в цехах, где проводится гальваническая обработка металлов, при которой опасные вещества наливают в специальную ёмкость, а затем засасываются через небольшое отверстие.

С конструктивной точки зрения вытяжная вентиляция производственных помещений представляет собой несколько воздуховодов, входные отверстия которых имеют узкую форму (до 10 см), располагаются они у краев ванны.

Технические характеристики

Габариты вытяжки должны соответствовать приборам, над которыми они установлены Промышленный зонт-вытяжка относится к профессиональному оборудованию. Поэтому его оценивают по таким техническим характеристикам:

• Материал изготовления: оцинкованная или нержавеющая сталь.

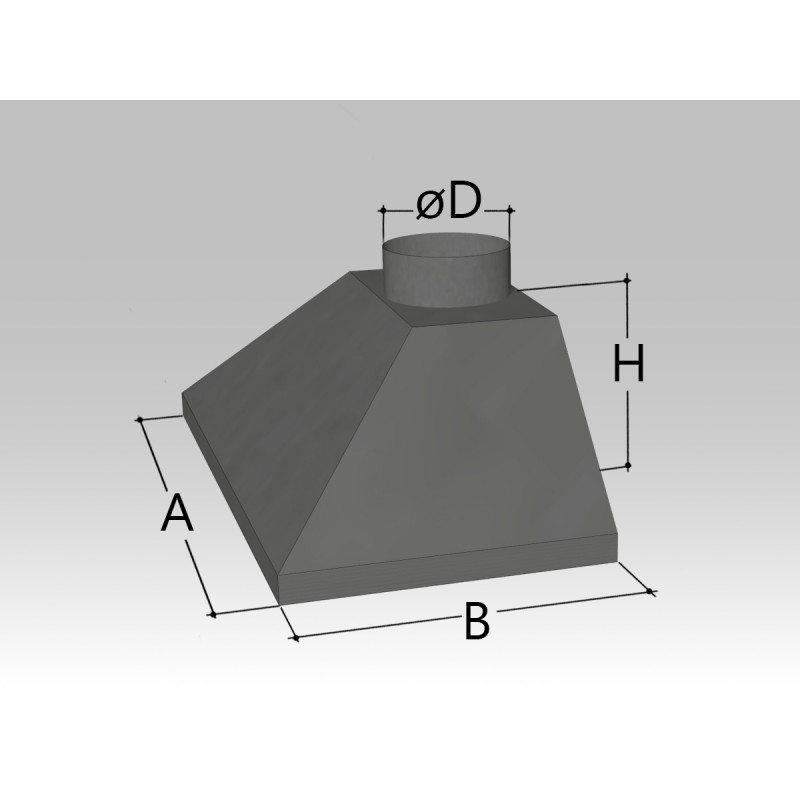

• Габариты: диаметр вытяжного патрубка, высота купола, размеры купола. Чаще для ЗВО (овальный или круглый зонт) сечение вытяжного патрубка равно 350 мм, для ЗВП (прямоугольный зонт) — 250 мм. Ширина купола — от 50 до 120 см. Случаются и индивидуальные заказы на изготовление вытяжного купола с большими или меньшими параметрами по чертежам заказчика.
• Общий вес.
• Функционал: вытяжной или приточно-вытяжной.
• Мощность.

Материалы для изготовления вытяжного зонта для кухни

Бытовой вытяжной зонт из нержавеющей стали Для изготовления кухонного купола используют два вида стали:

• нержавеющую;
• оцинкованную.

Толщина материала варьируется от 0,5 до 1 мм.

Оба вида материала отличаются гигиеничностью и стойкостью к агрессивным средам. При этом оцинкованная сталь обойдётся покупателю чуть дешевле, чем нержавеющая. Антикоррозийные свойства зонту вентиляционному вытяжному из оцинкованной стали придаёт тонкий слой цинка сверху. К тому же такие элементы могут быть выкрашены в любой цвет.

Оборудование из нержавеющей стали отличается улучшенными эксплуатационными характеристиками:

• не боится деформаций;
• не имеет трещин и пор металла, не склонно к размножению бактерий на внутренних стенках.

Для изготовления зонтов из нержавейки используют два типа стали:

• АISI 430. Это ферритная сталь, которая устойчива к температурным перепадам. Зонты из такого материала могут быть с матовой, зеркальной или шлифованной поверхностью.
• АISI 304. Сталь низкоуглеродистая. Устойчива к агрессивным средам (кислотам, щелочам) и экстремально высоким температурам. Часто выдерживает показатель до +900 градусов. Поэтому зонты для вентиляции из нержавейки чаще применяются в пищевой промышленности, в заведениях общественного питания и в химических лабораториях.

Оба вида материала не подвержены коррозии.

Выводы и полезное видео по теме

О плюсах обустройства системы вентиляции жилого дома пластиковыми трубами пойдет речь в следующем видео:

То, как осуществляется монтаж простейшей естественной вентиляционной системы из пластиковых труб показано в следующем ролике:

Из всего вышесказанного видно, что осуществить монтаж домашней вентиляционной системы из пластиковых труб будет намного проще а, главное, дешевле, чем из той же оцинковки.

А при всем разнообразии всевозможных соединителей, переходников и пр. сделать это будет не труднее, чем собрать домик из детского конструктора.

Хотите рассказать о том, как подбирали комплект для устройства воздуховода из пластика и собирали его собственными руками? Располагаете информацией по теме статьи, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, публикуйте фото, делитесь сведениями и задавайте вопросы в расположенном ниже блоке.
