Скважинная крышка для обсадной колонны

Установка оголовка

Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

Самостоятельный монтаж оголовка

Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.

Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.

Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.

Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.

Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.

Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.

Защита от замерзания

Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.

В этом случае рекомендуется провести утепление следующим образом:

1. Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
2. Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
3. Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.

Почему вода из скважины плохо пахнет?

Самое время задаться вопросом, почему вода из скважины плохо пахнет. Этому явлению может быть несколько причин.

Во-первых, могут расплодиться анаэробные бактерии в вашем электрическом водонагревателе, который стоит на ГВС, или в бойлере косвенного нагрева. Этот процесс может происходить, если не выполняются два параметра:

• Вода должна иметь постоянную циркуляцию или регулярный расход через точки разбора.
• Температура воды в бойлере должна быть выше +55С.

Если эти два параметра исполняются, то вода в бойлере «зацвести» не может, а соответственно и запаха из горячего крана не будет.

Если же все-таки такое произошло, то можно ликвидировать плохой запах воды из-под крана следующим путем:

• Повысить температуру в бойлере на 3 суток до +90С либо до максимальной (некоторые электрические бойлеры не дают +90С, их максимальная температура +85С).
• Увеличить скорость разбора воды через точки разбора – краны или душ. Или включить циркуляцию воды в системе водоснабжения, если позволяет оборудование.

Небольшое замечание. Если у вас установлен бойлер косвенного нагрева (БКН), то придется поднимать температуру в системе отопления, чтобы поднять температуру в самом бойлере. Для низкотемпературных систем отопления это не всегда возможно.

Во-вторых, вода из под крана плохо пахнет, когда верховодка попадает в вашу скважину и, затем, попадает в вашу систему водоснабжения.

Даже в герметичный, казалось бы, кессон может попадать вода. Один из выходов — установка оголовка на скважину.

Это может происходить из-за того, что обсадные трубы были плохо герметизированы по резьбе или сварному шву. Или из-за того, что грунт во время зимних подвижек нарушил герметизацию обсадных труб.

А еще, некоторые горе – бурильщики используют вместо стальной обсадной трубы пластиковую. Такая труба может лопнуть в любом месте на глубине и пропускать верховодку в ствол скважины. Далее центробежным насосом вода из скважины с верховодкой попадает в ваш водопровод. А там ее нагревает бойлер до +60С и вы получаете «чудесный» запах из-под крана.

Что делать в такой ситуации? Выходов несколько, в том числе установить оголовок на скважину, который герметично перекроет устье скважины и не даст верховодке проникать в скважину сверху.

Оголовок ставится на устье скважины, которое выходит в кессон.

В случае же, если нарушена герметичность труб скважины, выхода два – пробовать осуществить ремонт скважины или заново бурить скважину рядом со старой.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

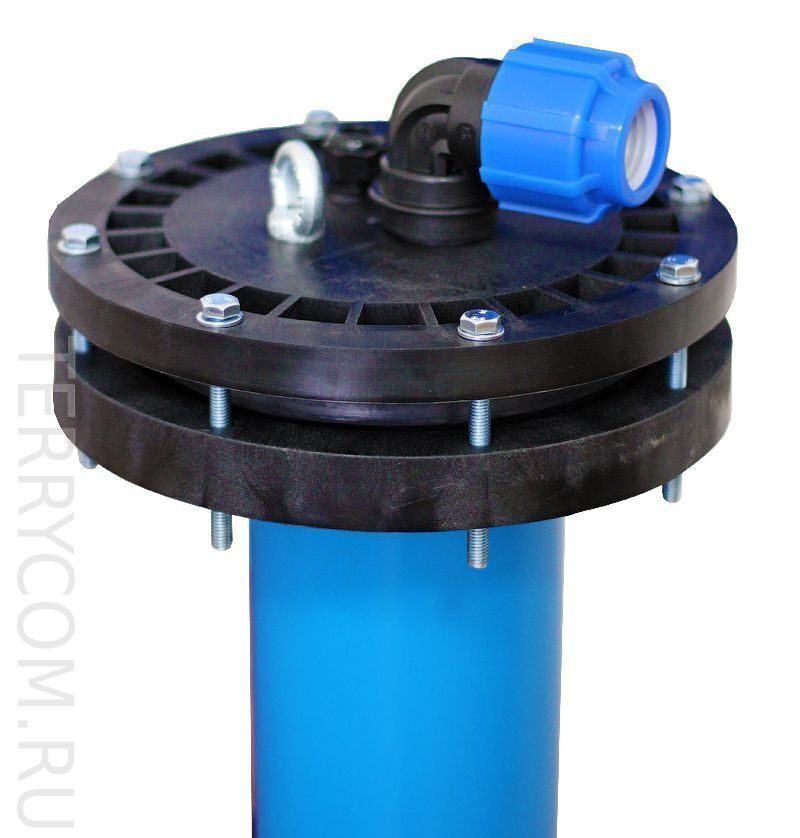

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

Материал	Преимущества	Недостатки
Пластик	Небольшая масса. Стойкость к коррозии. Относительно невысокая цена.	Недостаточная механическая прочность. Дешевые модели становятся хрупкими при низких температурах.
Сталь	Компактные габариты. Достаточная прочность. Хорошая герметизация за счет плотной затяжки болтов.	Склонность к коррозии при повреждении защитного слоя. Достаточно высокая стоимость.
Чугун	Прочность на сжатие. Устойчивость к коррозии.	Значительная масса. Риск растрескивания при ударных воздействиях. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

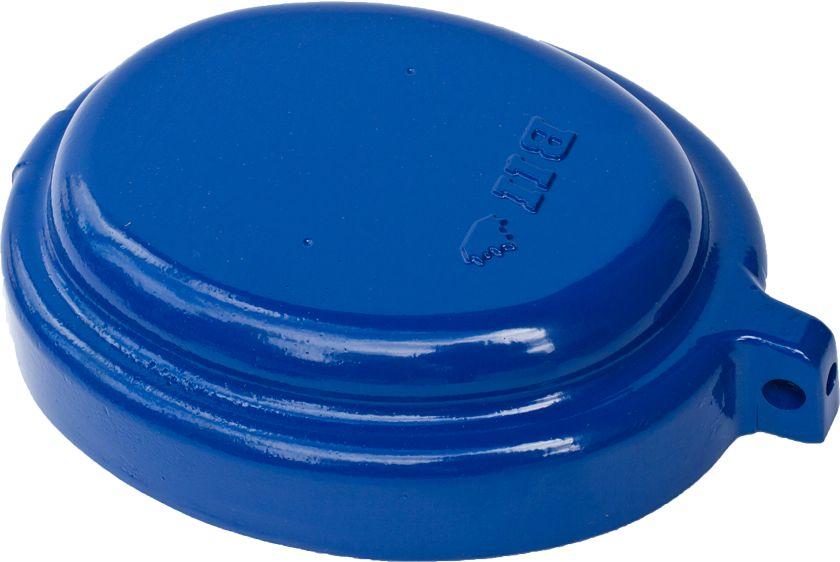

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

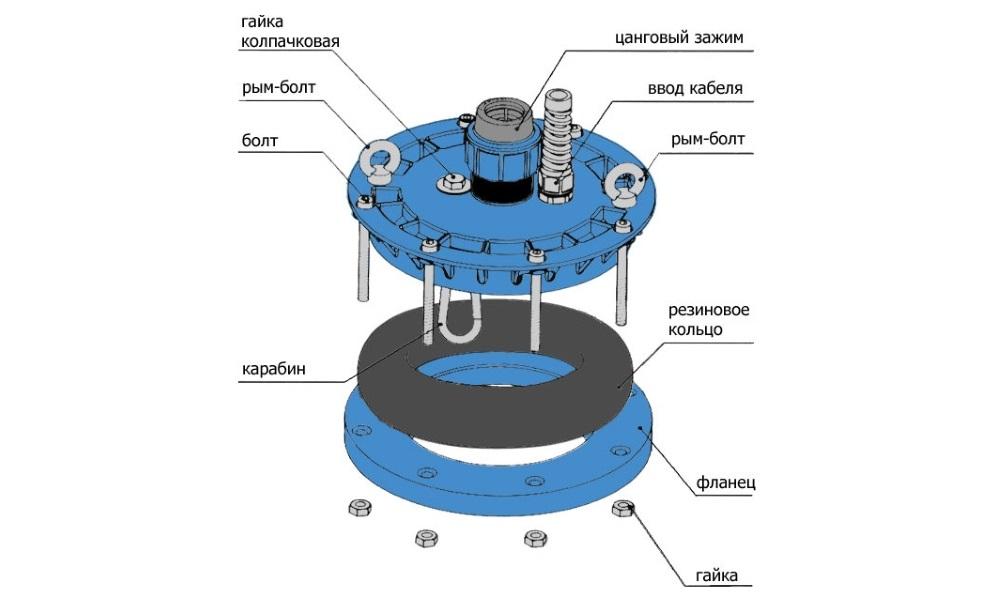

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Монтаж

Установка оголовка скважины не сложна, но требует внимания и аккуратности. Обязательное условие – равномерно затянутый крепеж, причем усилие затягивания должно быть достаточным для обеспечения герметичности, но не чрезмерным, чтобы избежать деформации конструкции.

Монтаж оголовка можно разделить на несколько этапов.

Подготовка обсадной трубы. Ее потребуется подрезать, если необходимо скорректировать длину. Подрезка необходима, если плоскость имеющегося среза не перпендикулярна оси трубы. Перед установкой оголовка края трубы зачищают, устраняя заусенцы и неровности. Металлические края грунтуются и покрываются краской с антикоррозионным действием. Приступать к следующему этапу до полного высыхания всех слоев нельзя.

Оснащение подготовленного конца трубы фланцем. После установки самого фланца требуется надеть уплотнительное кольцо. Герметичный оголовок скважины требует максимально плотного прилегания, поэтому кольцо должно надеваться с определенным усилием. Для упрощения выполнения этой операции можно использовать смазку (солидол или машинное масло).

Фиксация насосного троса. Карабин для его фиксации находится под крышкой оголовка. При закреплении подсоединяется шланг (пластиковая труба) к насосу, другой конец которого фиксируется на крышке оголовка. Для надежной установки трос должен быть защищен пластиком от коррозии. Крепежные элементы выбираются нержавеющими. В это же время выполняется подводка питающего кабеля через отверстие в оголовке. Зажим кабельного ввода ослабляется для возможности свободного скольжения.

Установка насоса. Агрегат крепится к тросу и спускается на необходимую глубину до натяжения троса.

Монтаж крышки

При установке оголовка для скважины своими руками важно обеспечить герметичность и плотность прилегания крышки. Для этого потребуется выбрать правильное геометрическое положение (без смещений и сдвигов), выровнять крышку относительно фланца так, чтобы отверстия для болтов полностью совпадали

Вставив болты, наживляют гайки, поле чего затягивают крепления (желательно понемногу затягивать все поочередно, повторяя цикл до достижения результата, поскольку полный зажим одного болта при свободном положении остальных приведет к перекосу).

Устройство оголовка скважины

По конструктивному исполнению устройства подразделяются на:

• оголовки, состоящие из муфты с внутренним резиновым уплотнительным концом и откидной крышки, скрепляемых вместе болтами;
• состоящие из нижнего фланца, одеваемого на трубу и верхней крышки, между которыми устанавливается резиновая прокладка в виде тора; конструкция стягивается между собой болтами.

В крышке оголовника на скважину находятся:

• переходной штуцер подключения водяного трубопровода;
• устройство кабельного ввода для фиксации кабеля питания насоса;
• рым-болты сверху крышки для подъёма насоса вместе с крышкой с помощью талей;
• рым-болты снизу крышки для удерживания насоса на страховочном тросу.

Оголовки для скважин, выпускаемые из пластика, предназначены для неглубоких скважин и выдерживают вес закрепляемого на них оборудования до 200 кг, металлические выдерживают нагрузку до 500 кг.

При выборе оголовков промышленного изготовления, чтобы узнать его характеристики следует посмотреть на маркировку, которая имеет следующий вид: ОС Х-Х1/ Y .

Буквенно-цифровое обозначение расшифровывается следующим образом:

ОС – оголовок скважинный, цифры в пределах 90-110 и 140-160 – диаметр обсадных труб, Y – диаметр переходного штуцера, нужного для подключения трубы водопровода. Если в конце маркировки присутствует буква П – оголовок из пластика, если буква отсутствует – из металла.

Самые популярные модели

Модель	Преимущества
«Джилекс»	Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»	Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
Merrill	Это представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»	Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Что такое скважинный оголовок и зачем он необходим

Оголовком для скважины называется устройство, перекрывающее обсадную трубу в верхней части для защиты скважинного устья от попадания в нее мелкого сора и загрязнений.

Конструктивно оголовок представляет собой герметичную крышку и решает ряд задач:

1. Обеспечивает герметичность источника воды, защищая водоносный слой от загрязнений.
2. Формирует оптимальный микроклимат. При герметизации трубопровода снижаются потери тепла, вследствие чего участки, пролегающие на уровне промерзания грунта, не замораживаются, продолжая прокачивать воду.
3. Увеличивает эффективность работы и надежность фиксации насосного оборудования. Герметизация устья создает давление в обсадной трубе, благодаря которому вода выкачивается из водоносного горизонта.
4. Играет роль переходника с большего диаметра на меньший.

При снабжении скважины оголовком обеспечивается более длительный срок ее эксплуатации.

Основное преимущество установки оголовка в том, что сделать это достаточно просто.

Устройство состоит:

• из фланца;
• из крышки;
• из уплотнительного кольца.

Кроме того, оголовок может быть доукомплектован рым-болтами (болтами с кольцами для закрепления троса), крепежными изделиями, карабинами, штуцером для водоподведения, кабельным вводом (для электроприводов).

Для чего необходим оголовок

Говоря коротко, оголовок – это крышка для скважины. С ее помощью верхнюю часть обсадной трубы защищают от влияния негативных внешних факторов. Можно обойтись и без этого устройства, заменив его перевернутой емкостью подходящего размера, которой скважину просто накрывают.

Некоторые заматывают трубу большим куском полиэтиленовой пленки и считают, что этого вполне достаточно. Однако ни один из этих вариантов не является абсолютно надежным при обустройстве скважины.

Пленку или перевернутый бак можно рассматривать только как временный вариант защиты. Эти средства практически всегда оказываются бессильными перед весенним паводком, проникновением насекомых и другими похожими факторами.

Оголовок для скважины нужен не только для того, чтобы защитить воду от загрязнений, но и для удобного и надежного размещения насоса, кабеля, водопроводной трубы и т.п.

Функции оголовка скважины на практике гораздо шире, чем может показаться на первый взгляд.

Устройство помогает успешно разрешить целый ряд важных практических задач:

• герметично защитить верхнюю часть скважины от проникновения паводковых вод и других нежелательных жидкостей;
• предотвратить попадание в скважину грязи, пыли, мусора и т.п.;
• защитить шахту от мелких предметов, которые могут туда упасть;
• дополнительно защитить скважину от промерзания в зимний период;
• надежно закрепить погружной насос и водопроводные коммуникации;
• предотвратить кражу насоса и оборудования скважины.

Надежный оголовок улучшает эксплуатацию и обслуживание скважины. Считается даже, что герметичный оголовок положительно сказывается на дебите фильтровых скважин, поскольку таким образом создается дополнительное давление.

Хороший оголовок также можно использовать как переходник, если необходимо применить водоподающие трубы разного диаметра.

Галерея изображенийФото из Устаревшие версии скважинных оголовков обеспечивали защиту от попадания грязи, но не обладали герметичностьюПо сей день упрощенные оголовки в виде колпаков с навесным замком используются для защиты источникаПоследние модификации скважинных оголовков позволяют оперативно подключить и комфортно пользоваться летним и зимним водопроводомОголовки используются для обустройства устья скважины как над поверхностью, так и в приямках, погребах, кессонахУстаревший вариант оголовкаБюджетный вариант обустройства скважиныНовые модели оголовковВарианты устройства оголовков

Покупать или сделать самостоятельно

Оголовок для скважины выбирается в магазине. Предлагаются типовые модели, монтаж которых производится по инструкции. Изделия производятся из пластика, стали или чугунного материала.

Крышка для скважины своими руками делается из следующих материалов: нержавеющей стали или алюминия.

Каждый вариант должен обладать герметичностью.

У профессиональных и самодельных конструкций есть преимущества и недостатки:

При самостоятельном изготовлении выбирается подручный материал. При покупке можно подобрать изделия из металла или пластика

Металлическая крышка для скважины прочная, а элементы из пластика устойчивы к коррозии

Создавая конструкцию своими силами, рекомендуется обратить внимание на герметичность изделия. При профессиональном производстве надежность элемента тестируется

Оголовок для скважины своими руками имеет преимущество в виде низкой цены. Недостаток в погрешностях при создании и при дальнейшем обслуживании устройства.

Инструктаж по самостоятельному изготовлению оголовка для скважин

Стоимость на покупное изделие формируется из нескольких составляющих: материала, производителя, размера обсадной трубы и сезонности. Данные изделия дорожают в дачный сезон.

5-й вариант: телескопическая конструкция

• В процессе бурения встречаются породы, существенно затрудняющие работы (сыпучие грунты, валуны, окремненные известняки и другие).
• Известняк водоносный, напорный. Уровень воды в скважине выше уровня известняка.
• Требуемая производительность источника – для водоснабжения частного дома.

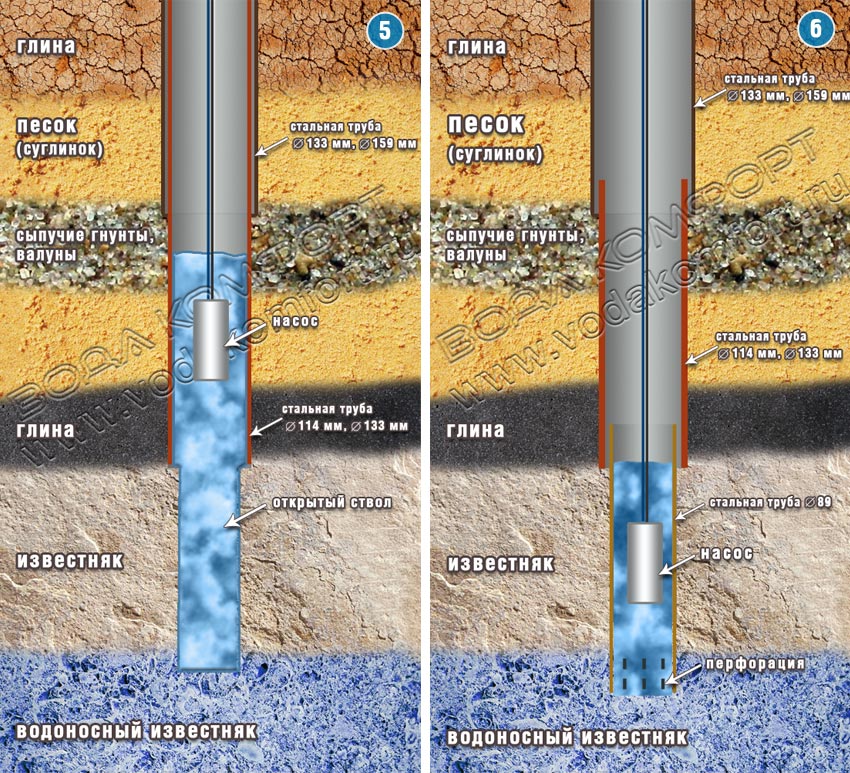

Используется телескопическая конструкция водоскважины (Рисунок 5). Это происходит в случаях, когда на пути бурового инструмента встречаются геологические трудности: валуны, сыпучие грунты, окремненный известняк и другие. Поэтому до этого момента скважина обсаживается начальной стальной обсадной трубой (133 мм или 159 мм). Далее происходит переход на бурение и обсадку стальными трубами меньшего диаметра, которые устанавливаются на известняк. В известняке водоскважина не обсаживается и остается открытый ствол, который и служит водопритоком.

6-й вариант: телескопическая конструкция

• В процессе бурения встречаются породы, существенно затрудняющие работы (сыпучие грунты, валуны, окремненные известняки и другие).
• Известняк водоносный, но не напорный – уровень воды в стволе источника ниже уровня известняка.
• Требуемая производительность скважины – для водоснабжения загородного дома.

Применяется телескопическая конструкция скважины (Рисунок 6). Как в предыдущем варианте до геологических осложнений водоскважина обсаживается начальной стальной обсадной трубой 133 мм или 159 мм. Далее происходит переход на бурение и обсадку стальной колонной меньшего диаметра, которая уже ставятся на известняк. В известняке, устанавливают дополнительную колонну, состоящую из обсадных труб еще меньшего диаметра, в которую уже будет устанавливаться насос. Водоприток в данном случае – открытый ствол или перфорационные отверстия обсадной трубы.

В статье рассмотрены основные, часто применяемые при бурении конструкции артезианских скважин. На самом деле конструкций больше. Каждая вариация применяется в конкретном случае индивидуально.

Конструктивное устройство

Стандартный оголовок укомплектован следующими составными частями:

1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
3. Карабин. Закрепляет трос с подвешенным на него насосом.
4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Видео описание

Об особенностях конструкции и тонкостях монтажа оголовника Джилекс рассказано в следующем видеоматериале: Когда подбирается оголовок-заглушка, учитывают советы опытных специалистов. Профессионалы рекомендуют для неглубокой скважины, в которой маломощный насос будет находиться не на большом удалении от поверхности земли, выбрать пластиковую модель. Если же тяжелый электронасос погружается на значительную глубину для перекачивания существенного объема воды, лучше приобрести для скважины крышку из металла.

Кроме того, рекомендуется осторожно использовать клеммную коробку при эксплуатации мощного насосного оборудования. Причина такого совета в том, что этот способ не позволяет обеспечить 100% надежность соединения проводов при большом электротоке. Из-за него клеммные планки перегреваются

В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки

Из-за него клеммные планки перегреваются. В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки.

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.

В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

• рым-болтами;
• кабельным вводом, который необходим для электропривода;
• штуцером для трубы, с которой будет падать вода;
• набором карабинов;
• болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

• Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
• Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Пластиковые

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

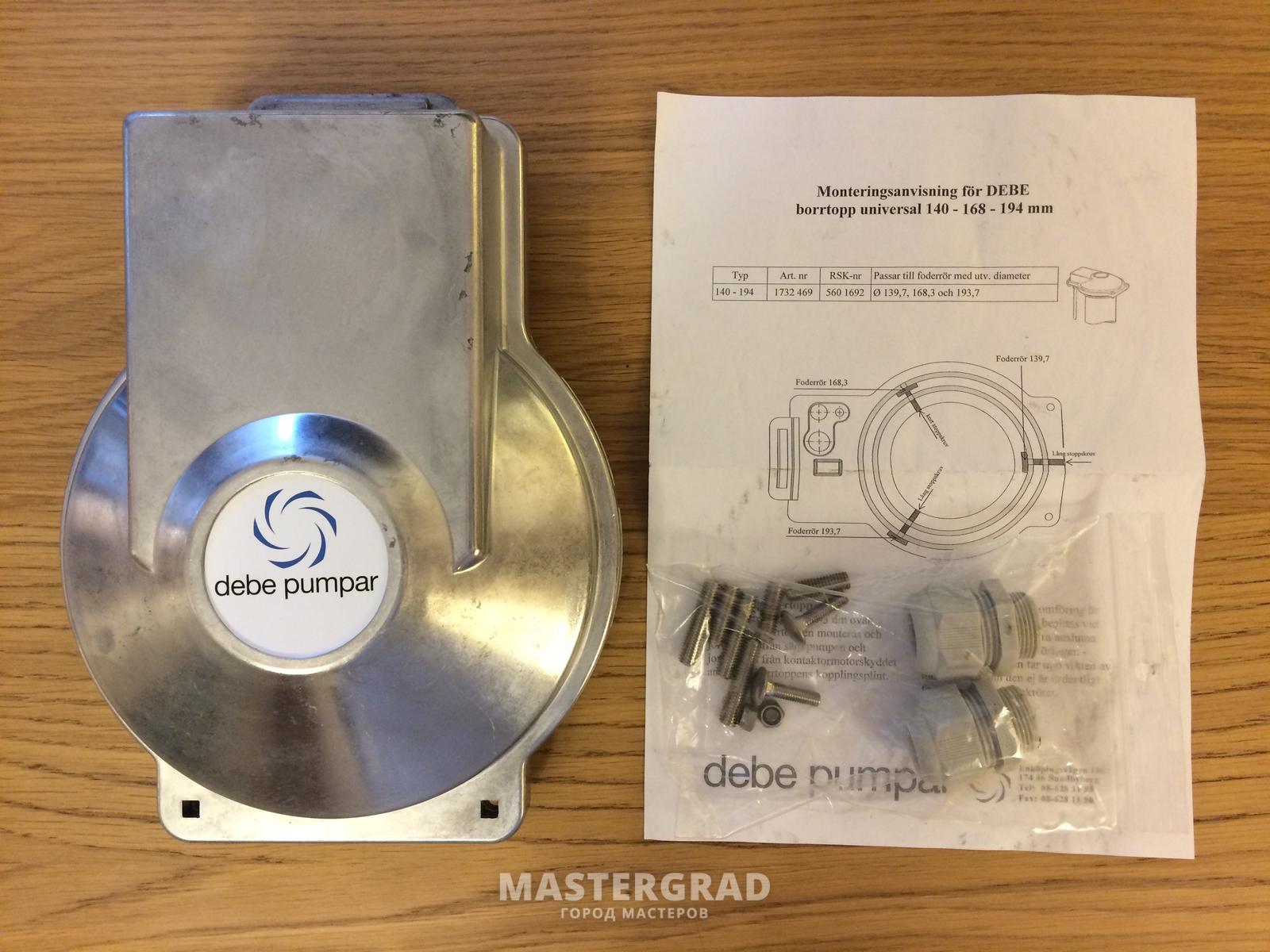

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

• чугунные;
• стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Изготовление крышки на скважину для воды своими руками

Самодельный оголовок для скважины

Защитную деталь можно приобрести в готовом виде в магазине либо изготовить самостоятельно в домашних условиях. Самодельная конструкция обходится в разы дешевле, при этом можно подогнать любой диаметр.

Для изготовления оголовка своими руками понадобится следующие расходные материалы и рабочий инвентарь:

• Крепежные болты, с помощью которых удастся обеспечить надежное соединение деталей.
• Листы чугуна, алюминия или стали толщиной не более 10 мм (также можно использовать пластик).
• Плотная резина, из которой будет вырезаться резиновая прокладка-уплотнитель. Устанавливается между крышкой оголовка и фланцем.
• Оборудование для резки металла и сварочный аппарат.

Если все необходимое подготовлено, можно приступать к изготовлению оголовка для скважины. Технология следующая:

1. Вырезают из металла фланец. Его диаметр должен немного превышать диаметр обсадной трубы. Его сворачивают и приваривают по месту стыка. В результате получается своеобразный стакан, к которому приваривается деталь, предназначенная для установки крепежных соединений.
2. Вырезают крышку. Ее диаметр должен быть одинаковым с диаметром юбки фланца. Благодаря этому удастся обеспечить надежное соединение всех элементов оголовка.
3. С внутренней стороны к крышке приваривается один рым-болт, который в дальнейшем будет исполнять роль направляющего держателя троса.
4. С наружной стороны приваривается еще два рым-болта. Они нужны, чтобы при необходимости поднимать крышку.
5. Вся конструкция надежно скрепляется болтами, предварительно нужно кольцо резины проложить между крышкой и фланцем.

Накрытие скважины без кессона

Если же кессон устанавливаться не будет, то для оголовка необходимо устройство фундамента. Для сооружения основания рекомендуется использовать монолитный бетон с компенсационными швами, максимально защищающими конструкцию от размывания в весенний паводок и воздействия грунтовых вод.

При возведении фундамента необходимо устройство центробежного наружного уклона, а также выполнение двойного армирования углов конструкции.

Доски толщиной не менее 50 мм прибиваются цинковыми гвоздями к армированным уголкам. Из обычной доски посредством шурупов и клея сооружается оголовок. В верхней его части просверливается небольшое отверстие, предназначенное для насосного шланга.

Для гарантированной защиты скважины рекомендуется ширину оголовка назначать с большим запасом.

Предыдущие статьи Следующие статьи

2 Нюансы установки

Очень часто мы не хотим излишне тратиться и приобретать те конструкции, которые можем попросту сделать своими руками. Это же касается и случая с изготовлением крышек (оголовков) для наших скважин. Как говориться, пробурить колодец – это только пол процесса, а правильно его обустроить (в том числе и обеспечить защиту от загрязнения питьевой воды) – это самый главный этап.

Итак, чтобы изготовить оголовок (крышку) нам потребуется:

• карабин;
• лист из металла, толщина которого не должна быть меньшей 8-10 миллиметров;
• резиновое кольцо;
• рым-болты (около 3-х шт.) болты (около 6-8 шт.);
• гайки и шайбы;
• цанговый зажим;
• подручные инструменты, такие как отвертки и ключи;
• электроды и мощный сварочный аппарат;
• сверла и электродрель.

Первый этап заключается в том, чтобы закрепить фланец к обсадной трубе. В данном случае его диаметр может превышать её на 2 мм. После чего нужно насквозь просверлить во обсадной трубе до 8 отверстий, которые предназначены для будущего крепления болтами. Отверстия должны полностью отвечать фланцу.

Второй вариант (он же куда более надежный) приварить к ней ответный фланец. Такой способ намного удобнее и безопаснее. Хоть и дороже.

Дальше начинаем заниматься обустройством непосредственно оголовка, в котором просверливаем 2 отверстия, что предназначены для кабеля питания и цангового патрона. К получившейся крышке нужно приварить 3 рым-болта.
