Как и чем зачистить электрические провода от изоляции

Механические приспособления для снятия изоляции с проводов промышленного исполнения

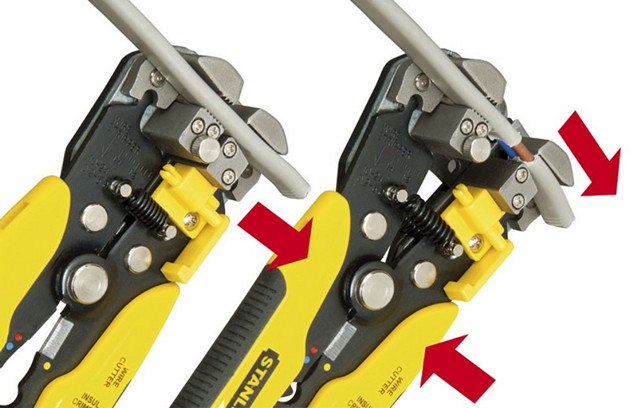

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

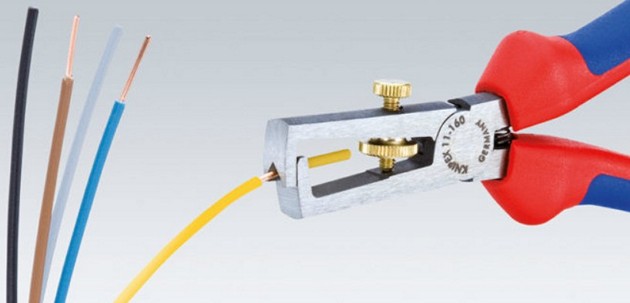

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Новый инструмент для ликвидации изоляции

Разнообразие инструментов для снятия изоляционного материала сравнительно недавно пополнили следующие новые изделия:

комплект для разделения изоляционной оплетки провода 0,25 – 6 мм. кв;

комплект для работы с изоляционной обмоткой провода 0,05-2,5 мм. кв;

стриппер для ликвидации изолирующего материала 2,9 – 6,6 мм. кв. в направлении продольной линии;

плужковый нож для удаления жесткой обмотки.

Все новые изделия выпускает американская фирма Джонард Тулс.

Новый стриппер футлярной разновидности отличают пять канавок. Лезвия есть и внизу, и вверху.

Инструмент для удаления прослойки из ПВХ с проводки 0,05-2,5 мм. кв. в диаметре, автоматически допустимо настроить на нужное сечение. Проводник подхватывается при давлении на рукоятку. Лезвия проникают в толщу изоляции, стягивая ее.

Когда необходимо удалить резиновую обмотку кабеля, или обмотку из ПВХ, ПЭ применяют с двусторонним лезвием плужковый нож. Им совершают продольные и поперечные разрезы глубиной до 5 мм.

Виды медного кабеля

Основу кабеля составляет токопроводящая жила из меди. Обычно в изделии имеется несколько изолированных друг от друга жил, которые заключены в общую оболочку.

Силовые медные кабели предназначены для распределения электричества, подаваемого электростанцией к:

Внутри таких изделий имеется до пяти токопроводящих жил.

По материалу изоляции они делятся на несколько типов:

Бытовые имеют от одной до нескольких жил. Применяются для подключения приборов к переносным генераторам электроэнергии, а также сварочных установок к электросети.

Контрольные кабели служат для соединения электроприборов, распределительных аппаратов и различных механизмов в тоннелях и каналах при отсутствии риска их повреждения. Монтаж такого вида проводов возможен как на открытом воздухе, так и в помещениях.

Специальные кабели применяются для передачи высокочастотных и низкочастотных сигналов.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

К вилкам, розеткам, патронам, автоматам защиты и другим подобным устройствам подключение осуществляется, как правило, винтами. Если же вам что-то непонятно, пишите мне!

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

  • использование ножа;
  • применение бокорезов:
  • воздействие высокой температурой;
  • с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

  1. При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
  2. Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

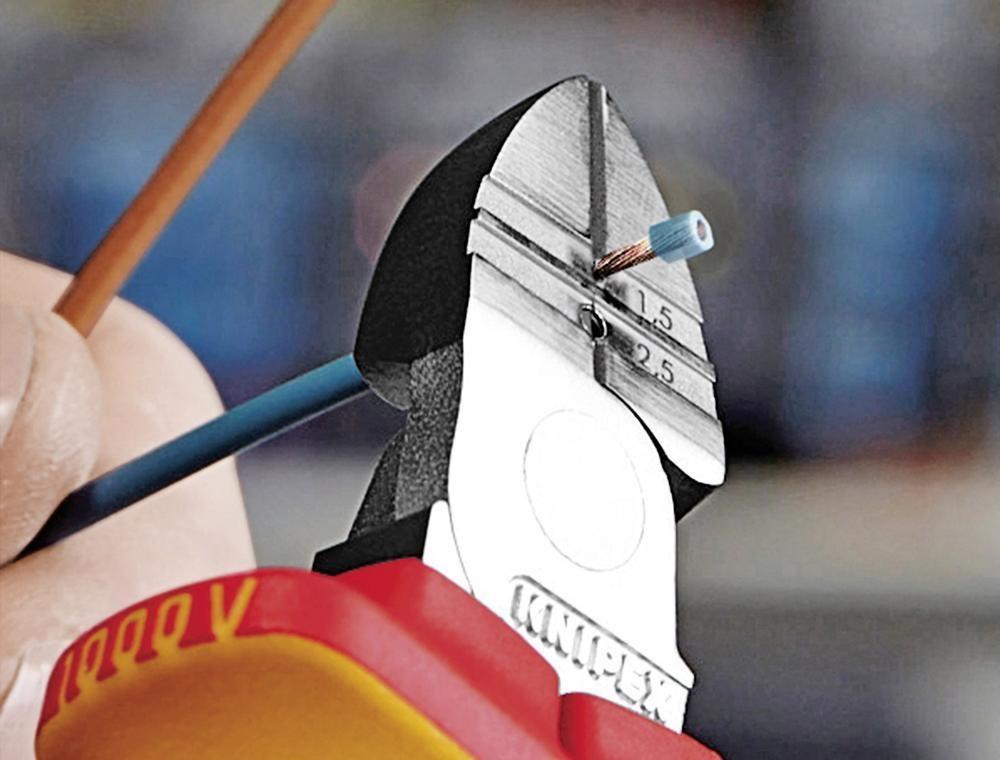

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

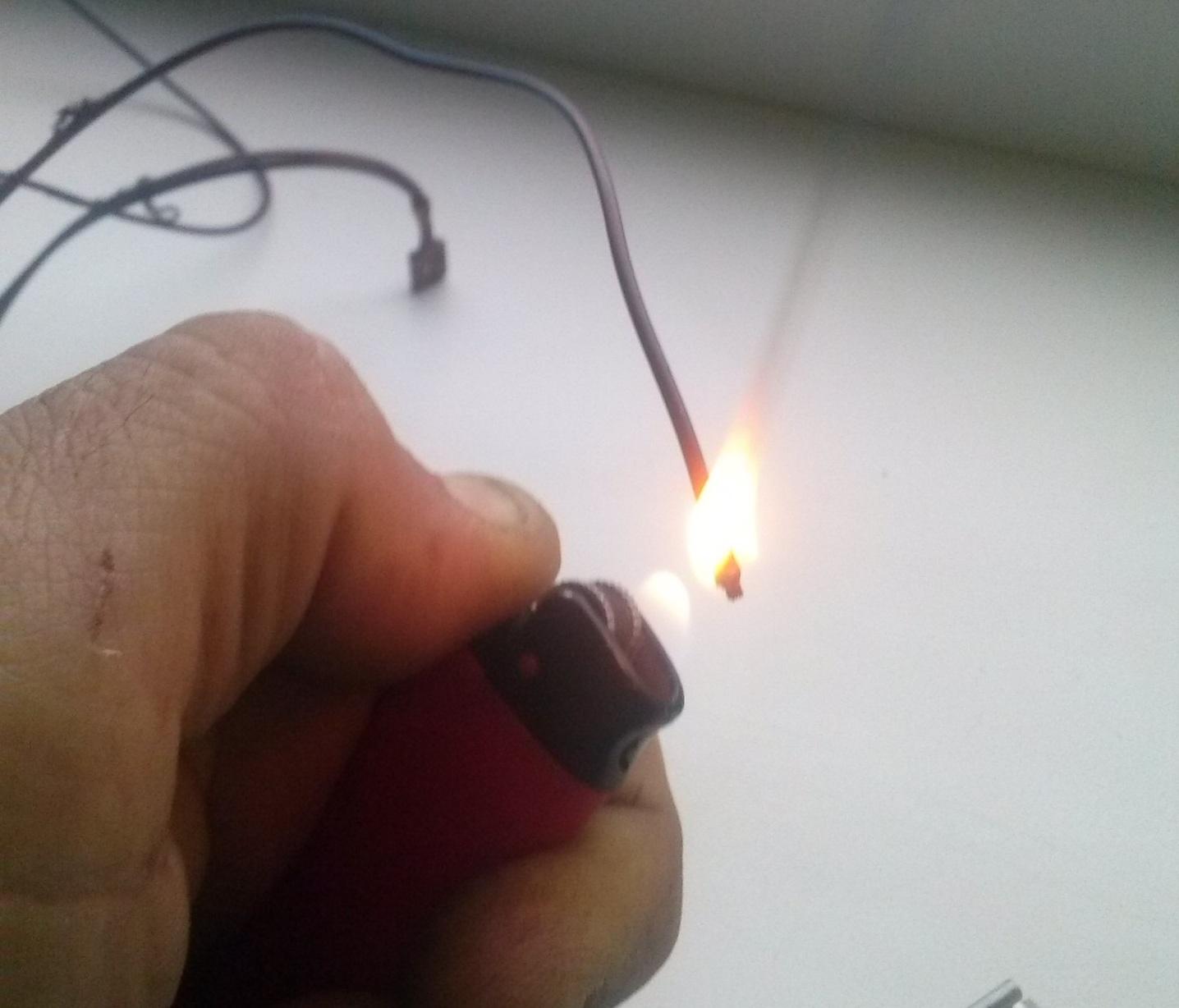

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

Применение специального инструмента — стриппера

Различают следующие виды стрипперов:

  • простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
  • полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
  • автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Недостатки Jokari N15

1

При последнем методе снятия изоляции с жил, вы должны точно знать какого сечения у вас провод.

Все калиброванные отверстия рассчитаны на стандартные размеры. А у нас как правило, кабель сделанный по техусловиям, значительно отличается от кабеля по ГОСТ. Так как за норму зачастую берут не сечение жилы, а сопротивление одного километра кабеля.

Именно поэтому большинство профессиональных электриков предпочитает изоляцию с самих жил снимать не Jokari, а автоматическими съемниками.

2

Второй из минусов зачистки – ножи для надреза изоляции являются не съемными.

При интенсивной работе рано или поздно Jokari все равно затупится. А еще можно случайно повредить нож во время работы, применив его не по назначению, не с тем кабелем или материалом. В итоге вместо замены лезвий, придется покупать новый девайс.

3

Так например с кабелем ТУ марки ВВГнг, у которого изоляция априори тоньше, чем у гостовского, при сечении 3*1,5м или 3*2,5мм вообще не получится ничего сделать круговыми лезвиями.

Он будет просто болтаться внутри съемника, либо сдирать тонкую шкурку. Вариант использования продольного ножа тоже не пройдет, так как из-за его не совсем маленького размера можете запросто задрать изоляцию жил внутри кабеля.
Поэтому если вы массово работает с кабелями изготовленными по техническим условиям, то данный съемник вам скорее всего не подойдет.

4

Но все же, не смотря на минусы, если с умом подходить к работе и бережно относиться к инструменту, то свою стоимость данный съемник за период эксплуатации способен окупить не один раз.

https://youtube.com/watch?v=irVLFmndAMg%3F

Особенности строения электрических проводов

Электропровода изготавливают в двух вариантах:

  • одножильные – имеют единственную жилу, заключенную в изоляцию;
  • многожильные представляют собой скрученные жилы, заключенные в общей изоляции.

У одножильных проводов сечение формируется только за счет одной жилы. Площадь сечения – это характеристика в квадратных миллиметрах, которая используется при выборе в зависимости от величины тока. В многожильных проводах площадь сечения задается общей совокупностью всех имеющихся сечений жил. Для эластичности часто внутрь добавляется капроновая нить – это небольшое дополнение улучшает эксплуатационные свойства кабеля.

Изоляция бывает одинарная или двойная. Ее изготовляют из различных изоляционных материалов:

  • пластические массы – полимерные материалы на базе органических соединений, чаще используются термопластмассы – размягчающиеся при нагревании. Они могут смешиваться друг с другом, соединяясь в единое целое. Эти пластики, поддерживают горение, выделяя при этом разные токсические газы;
  • пластмассы, твердеющие при нагревании, получили название термореактивных. Из них изготавливают изоляцию только для особого применения, когда к ней предъявляют повышенные требования;
  • разные виды естественного или искусственного каучука (резины), твердеющие при нагревании, а также поддерживающие горение;
  • изоляция на тканевой основе, некоторые виды ткани выдерживают довольно высокий нагрев (до 400 °С), сохраняя изоляционные свойства;
  • экранирующая оплетка, служащая для защиты проводов от электромагнитных воздействий, она не изолирует, но создает дополнительную механическую защиту от повреждений;
  • «бронирующая» оплетка используется для защиты кабелей от повреждений.

В зависимости от вида используемой изоляции ее снимаем с использованием разных инструментов.

Ножи для зачистки изоляции кабеля

Отдельно стоит сказать о специальных ножах, которые непосредственно используются для снятия изоляции с кабеля. Например, самый популярный – нож с крючком. В процессе эксплуатации он гораздо удобнее канцелярского. Более того, благодаря толстому лезвию им можно работать увереннее и смелее. Разрезать изоляцию провода им будет сложно, но вот резать кабель вдоль: это то, что нужно. Такой крючок хорошо впивается в оболочку кабеля, так что никак не выскочит из него. Однако такой инструмент не обладает всеми преимуществами, так как не может обеспечить хорошую зачистку кабеля.

Известен другой специальный нож.

В работе он очень прост. Для начала большим пальцем оттягиваете специальную скобу. Именно под нее вы будете продевать провод. В этом месте из ручки выглядывает маленький нож, вращающийся вокруг своей оси. После укладки кабеля, скоба прижимает его к этому ножу. Делаете два-три витка вокруг провода вплоть до получения надреза. Теперь, не вынимая провод, потяните инструмент с усилием в сторону конца. Нож повернется и будет резать вдоль оболочки. В конце останется просто снять отрезанную часть и продолжить работу.

Единственный недостаток такого приспособления заключается в том, что необходимо настраивать колесико непосредственно под глубину того или иного типа провода. Для настройки можно использовать отрезок провода.

Также такой нож не очень успешно справляется с устранением изоляции. Это связано с тем, что прибор может расплющить толстый кабель при неосторожных действиях.

Итак, мы рассмотрели самые распространенные методы, как снять изоляцию с провода. Возможно, один из вышеописанных методов будет полезен и в вашем случае. Успешной вам работы!

Чем чистить медь? Актуальность данного вопроса объясняется тем, что изделия из этого металла используются человечеством на протяжении многих веков. Долгое время ценность данного металла была настолько высока, что он приравнивался к золоту. Развитие технологий привело к тому, что удалось значительно снизить себестоимость производства меди. Это позволило изготавливать из данного металла не только украшения, но и посуду, предметы интерьера. Высокая популярность данного металла и сплавов на его основе объясняется не только его декоративностью, но и уникальными характеристиками – высокой пластичностью, теплопроводностью, устойчивостью к коррозии и др.

Устройство проводов и кабелей.

Разновидности и устройство проводов и кабелей уже неоднократно рассматривались в статьях, посвященных этой теме. Например: «Провода для электропроводки в квартире«, «Разновидности и маркировки проводов«, «Провод СИП» и др.
Как правило, провод это проводник (жесткий или гибкий) покрытый изоляцией из ПВХ (поливинилхлорид) или резины. Изоляции бывает один слой, а может быть и несколько. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, иногда проводниковая часть покрыта изолирующим лаком.
Как устроен кабель уже написано чуть выше. То, что технически считается кабелем, часто в народе называют проводом, а многожильный провод могут называть кабелем. В качестве изоляции проводов и кабелей используются поливинилхлорид, резина и другие невоспламеняющиеся диэлектрики. Они защищают провода от замыкания между собой, контакта с человеком и от возгорания.
Иногда проводники многожильного провода обволакивают довольно плотным слоем изоляции, что может вызывать сложности при зачистке.
По типу сечения проводника провода делятся на два вида:

  1. Однопроволочные (жесткие). Представляют собой проводник, состоящий из одного цельного проводника.
  2. Многопроволочные (гибкие). Состоят из несколько сплетенных друг с другом очень тонких проводков.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

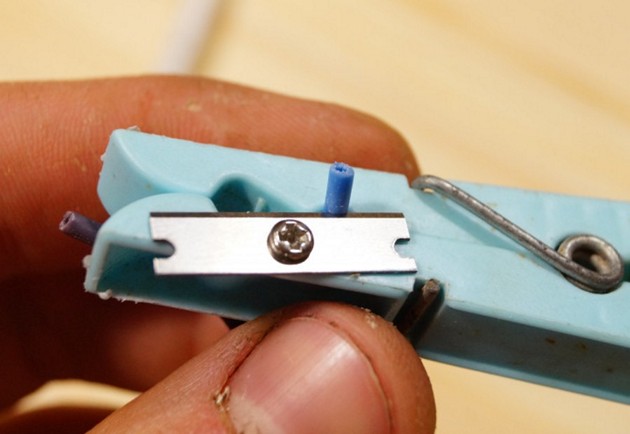

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет – можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

  • Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
  • Тонкая линия расплава не приводит к перерасходу материала.
  • Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение – это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика – «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок – процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода

Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии. Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу

При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным. При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность

Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным. При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой. Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

  1. Берем старое лезвие бритвы.
  2. Ломаем его и берем одну половинку лезвия.
  3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
  4. Разрезаем изоляцию вдоль проводника.
  5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
  6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
  7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения. При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Стриппер

Провода могут значительно отличаться по конструктивным особенностям, материалу жил и изоляционного слоя, соответственно, и технология зачистки также может быть разной. В качестве примера можно привести провод с толстой однопроволочной жилой. В этом случае для удаления изоляции будет достаточно ножа или лезвия. Также могут понадобиться щипцы или кусачки.

С многопроволочными проводами, да еще и небольшого сечения, дело обстоит сложнее. При зачистке проводов ножом существует опасность повреждения тонкой проволоки жил, что ухудшит показатель проводимости. Можно попытаться проделать работу заново, однако такой подход не всегда разумен, если длина проводника невелика. В таком случае не обойтись без профессионального инструмента — стриппера (другие названия: съемник, ручной зачиститель проводов).

Среди достоинств стрипперов можно выделить следующее:

Кроме главной своей функции — удаления изоляции — инструмент можно использовать и для других действий. Речь идет об опрессовке жил. Для этого на ручке устройства имеется особая выемка, позволяющая осуществлять опрессовывание гильз и наконечников разнообразных диаметров. Причем наконечники могут быть как в изоляционном слое, так и без него. Следует заметить, что функционал стриппера достаточно ограничен, если сравнивать со специализированным оборудованием для опрессовки, однако на простом уровне возможностей съемника вполне достаточно.

Еще одна функция стриппера определяется наличием на ручках кусачек. В случае надобности можно просто отрезать выбранный провод.

Какими способами осуществляют очистку медного кабеля?

Для избавления токопроводящих жил от изоляции пользуются ручными методами, а также обжигом либо специальными инструментами. Если человек работает ножом и молотком, чтобы осуществить очистку токопроводящих жил, придется столкнуться с существенными временными и трудозатратами. Данный способ окажется оправданным для получения высокого вознаграждения владельцами небольших партий лома провода. Иногда для данных целей пользуются термической обработкой провода бу. При обжиге изоляции вероятно существенное повреждение жилы, что приведет к непригодности меди для вторичного применения. Для выполнения процедуры следует подобрать хорошо проветриваемое помещение. Если вы решили воспользоваться специальными инструментами, придется понести затраты, связанные с их приобретением. Покупка окажется оправданной при регулярной сдаче цветного лома кабеля. Если вы не планируете заниматься зачисткой жилы, мы занимаемся приемом медного кабеля в изоляции.

Разновидности стрипперов

На рынке представлено несколько типов стрипперов: ручные, полуавтоматические и автоматические. Наиболее простая модель съемника с виду похожа на бокорез. На лезвиях устройства есть фигурные выемки различного диаметра. С помощью этих выемок и снимается изоляционный слой. Ручная модель позволяет работать лишь с одной жилой.

Другой тип съемника — полуавтоматический. Для работы с этим стриппером нужно установить ограничитель на необходимую длину. Под необходимой длиной понимается расстояние, равное оголяемой длине кабеля. Если толщина изоляции достаточно велика, можно обойтись и без ограничителя. После установки ограничителя кладем проводник на губки щипцов таким образом, чтобы он уперся в ограничитель. Когда пользователь нажимает на ручки, режущая часть устройства вступает в контакт с изоляционным слоем, губки съемника резко раздвигаются особым механизмом, в результате чего в надрезанном месте изоляция разрывается и удаляется. Полуавтоматические устройства позволяют работать сразу с несколькими жилами.

Автоматические съемники наиболее сложны с технической точки зрения. Такая модификация оснащаются электроприводом, который удаляет изоляционный слой автоматически.

Выпускаются и многофункциональные приборы. Такие устройства, помимо зачистки проводов, могут осуществлять и скручивание жил (если речь идет о многопроволочной жиле).

Для работы с витой парой имеется специальный съемник. Устройство оснащается зажимом со встроенным лезвием. Благодаря такой конструктивной особенности, возможно очень точное удаление изоляции. С помощью этого же стриппера можно очищать коаксиальный кабель для установки F-коннектора.

Несмотря на вышесказанное, для работы с коаксиальными кабелями выпускается отдельный – более специализированный – стриппер. В отличие от предыдущего устройства, данный съемник имеет два лезвия и сменный вставки для проводов разных диаметров. Одно лезвие предназначено для срезания внешней изоляции, другое – внутренней. Для работы с инструментом необходима очень точная настройка.

Помимо указанных выше устройств, на рынке имеются съемники для работы с оптоволокном и силовыми кабелями. Относительно стриппера для оптических кабелей можно сказать, что это самый дорогостоящий и точный инструмент из всех имеющихся. Устройство позволяет снимать даже самые тонкие слои изоляции.

Специальный нож с пяткой

Для снятия изоляции внешней чаще всего пользуются инструментом со специальной пяткой. Это специфический нож, который нельзя применить ни для каких других работ. Именно поэтому его приобретение будет выгодно в первую очередь профессиональному электрику, который регулярно сталкивается с подобными процедурами. Для домашних мастеров-любителей покупной инструмент имеет довольно высокую цену, а частота его применения в хозяйстве вовсе не оправдает трату на его покупку. По этой причине иногда нож для разделки кабеля изготавливают вручную из подручных материалов.

Обзор инструмента

Внешний вид приспособления с пяткой, купленного в магазине, обещает высокий уровень удобства в использовании. Нож оснащен прорезиненой рукоятью, позволяющей крепко удерживать его в руке. К тому же на резиновом покрытии имеются специальные насечки, благодаря которым оно не скользит и хорошо ложится в ладонь. Оказывает благотворное влияние и эргономичная форма многих моделей.

Лезвие таких ножей сделано из качественной стали, а также оно обоюдоострое, что облегчает распускание изоляции в обе стороны — от себя и к себе. На его конце приварена небольшая пластинка, именуемая пяткой, позволяющая безопасно зачистить кабель, не повредив внутренней обмотки. Ее размер варьируется в зависимости от толщины провода — нож с широкой пяткой подойдет только под толстый многожильный кабель, а вот инструментом с маленькой можно снять изолирующий слой с любого провода. Поэтому второй вариант, конечно, универсальнее.

https://youtube.com/watch?v=795Rks9sPqE

Единственный минус таких ножей для зачистки проводов — это их цена. Для домашних электрических работ, которые случаются не так уж часто, такие приспособления будут неоправданно дороги, ведь их средняя цена колеблется в диапазоне 1000−1500 рублей. А вот для электриков приобретение окупит себя в кратчайшие сроки, позволив быстро и профессионально снимать изоляцию с плоского кабеля.

В продаже имеются ножи и без пятки. Они выглядят, как и обычные, либо же обладают небольшим крюком. Это тоже относительно удобно, да и цена на такие модели значительно ниже, однако их использование увеличивает риск повреждения других слоев изоляции.

Изготовление своими руками

Чтобы обойтись без крупных трат, можно изготовить нож для зачистки кабеля самому из подручных средств. Каждый мастер использует свои материалы, которые можно найти в гараже или кладовке. Однако приблизительный набор всего необходимого будет выглядеть так:

  • Лезвия от канцелярского ножа.
  • Удобная рукоятка, например, от стамески, или просто деревянный брусок, хорошо лежащий в руке. Можно использовать металлический профиль, в который вставляют брус чуть меньшего сечения.
  • Бормашина или мини-дрель.
  • Отрезной алмазный мини-диск для дрели.
  • Припой и паяльник.

В первую очередь на кончике канцелярского лезвия бормашиной с алмазным микродиском вытачивается своеобразная ножка для будущей пятки, в которой выпиливается отверстие по размеру этой самой ножки.

После изготовления заготовки приступают к рукояти. В деревянной рейке пропиливают тонкое плоское отверстие, в которое вставляют само лезвие. Далее брусок задвигают в алюминиевый профиль и фиксируют винтом для надежности крепления. На этом этапе работу по самостоятельному изготовлению инструмента электрика можно считать завершенной.

Если в качестве исходника берется стамеска или резак, то количество шагов работы значительно уменьшается — они идут с уже готовой удобной ручкой, поэтому остается только обработать режущую часть и припаять пятку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
