Правила монтажа шиберной задвижки для канализации

Особенности шиберных заслонок

Корпус шиберной конструкции, обычно выполнен в прямоугольной или цилиндрической форме, выполняется он в цельном монолитном либо сборном виде путем сварки металлических частей.

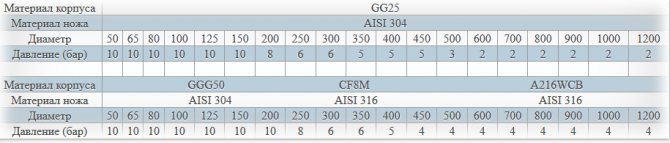

Подобные задвижки имеют свои особенности, с которыми стоит ознакомиться до похода в магазин и начала их применения. Например, корпус заслонок изготавливают, используя только определенные разновидности стали: CF8, CF8M, 904L, LC1 и WCB. Остальные виды нельзя использовать независимо от фирмы-производителя. Изредка можно встретить корпусы из высокопрочного чугуна – GGG40. Сам шибер делают из стали CF8, CF8M и 904L. В комплект таких заслонок входит специальное покрытие, предназначенное для защиты от износа и улучшения коррозиеустойчивости.

Если в магазине вы наткнулись на шиберные заслонки, сделанные из разновидностей стали, которых нет в вышеперечисленном списке, тогда такие модели стоит обходить стороной, потому что надежность и безопасность такого товара оставляет желать лучшего. Самым большим недостатком таких задвижек является отсутствие качественной герметичности.

Лучше всего приобретать шибер у официальных производителей, таким образом можно предотвратить риск покупки некачественного товара.

Функциональные свойства

Запорный элемент представлен ножом. Передвижение осуществляется с помощью штока. Этот элемент системы может быть неподвижным или ножевым. Конструкции с двумя ножами способны обеспечивать высокую герметичность. За счет этого представленная продукция используется в нефтеперерабатывающей промышленности. У них в качестве запорной составляющей используют клинья или пластины из металла. С их помощью, возможно, разрезать некоторые элементы, которые включены в состав жидкости. С помощью шиберных задвижек осуществляют закрытия течений жидких веществ с повышенной вязкостью.

Клин у представленной конструкции производят из цельного куска металла. Конструкция оформлена таким образом, чтобы она была способна обеспечивать уплотнение с максимальным эффектом.

Существуют модели с клиновым ножом. Их основная области применения – работа с трубопроводами, которые осуществляют перемещение сточных вод, полимерной крошки, нефтяных веществ и прочего. Назначение представленных конструкций в этом случае заключается в закрытии и открытии потоков, а также регулировка их скорости. За счет этого их активно используют в нефтеперерабатывающей и целлюлозно-бумажной промышленности.

Виды и классификация водопроводных задвижек

Классификация задвижек осуществляется по следующим признакам:

  1. Место установки: надземный или подземный монтаж, с использованием колодцев или без них, в помещениях или на открытом воздухе.
  2. Сейсмостойкость: задвижки рассчитаны на устойчивость к землетрясениям силой 6-10 баллов.
  3. Климатическое исполнение: способность изделий противостоять воздействию температуры и сохранять функциональность в различных регионах эксплуатации.
  4. Присоединение к магистрали: фланцевое, под сварку, комбинированное.
  5. Конструкция комплектующих: литая, штампосварная, литосварная, листовая.
  6. Типы привода: ручное (РУ) или электрическое управление (ЭП).

Задвижки выпускаются для установки на трубопроводы Ø50-2000 мм, рассчитанные на оптимальное давление до 25 МПа, с температурой рабочей среды +450…+560 °С.

Условное обозначение устройств представляет собой буквенно-цифровую комбинацию, включающую в себя следующие параметры:

  • вид арматуры;
  • тип корпуса;
  • материал уплотнительных деталей;
  • способ управления.

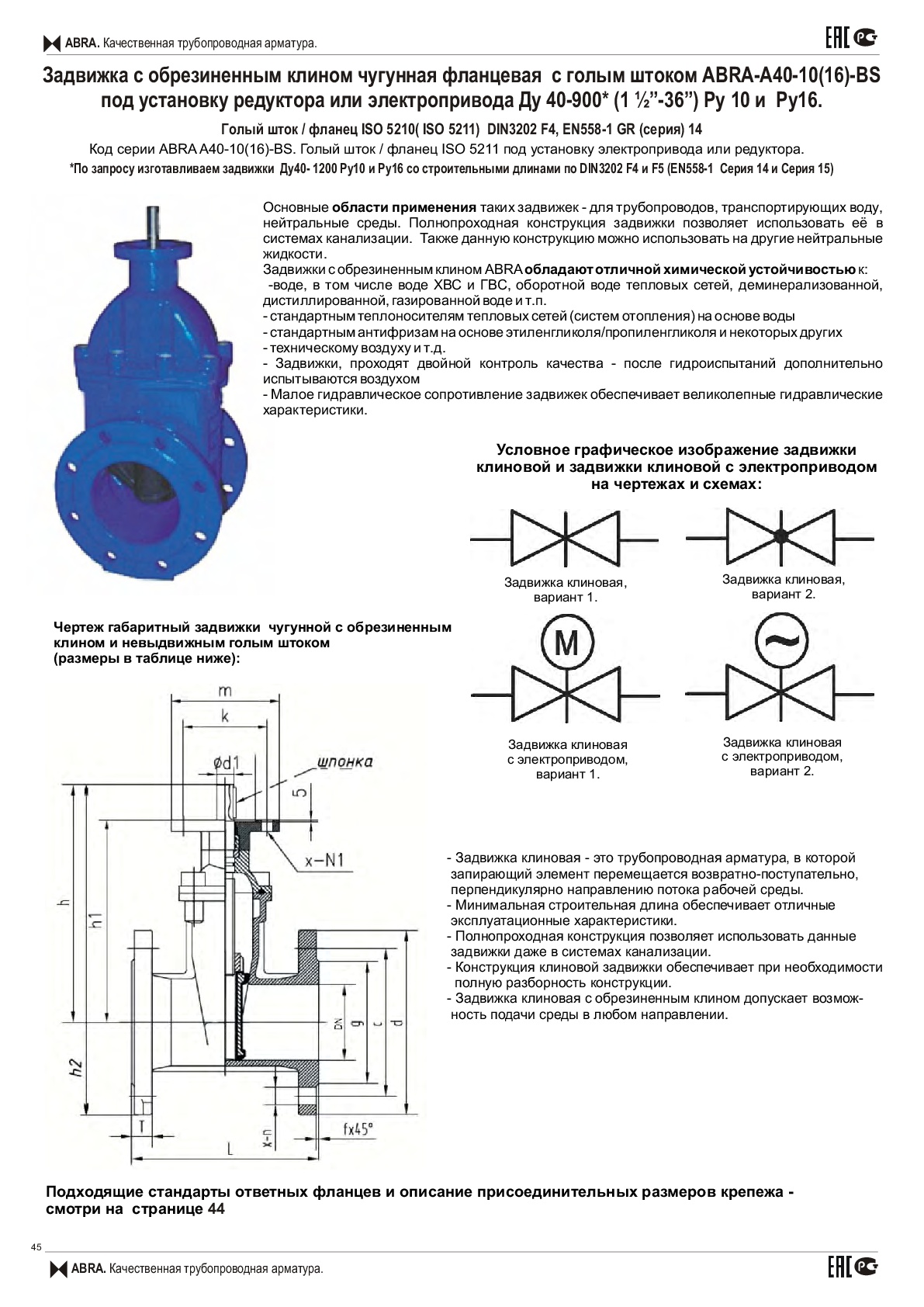

Задвижки для трубопровода.

Например, 31нж43нж означает:

  • 31 — задвижка;
  • нж — кожух из нержавеющей стали;
  • 43 — номер модели;
  • нж — уплотнительные кольца из нержавеющей стали.

По материалу изготовления задвижки бывают:

  1. Чугунными. Применяются для магистральных трубопроводов с постоянным движением воды, где регулировка потока жидкости осуществляется положениями «закрыто» и «открыто». Выпускаются с ручным приводом, при вращении которого затвор опускается до полного закрытия просвета трубы. Оптимальная сила напора не должна превышать 1 атмосферы, в противном случае существует риск поломки устройства.
  2. Стальными. Рассчитаны на более сложные условия эксплуатации с перепадами давления, колебаниями температуры, агрессивной рабочей средой.

Чугунные и стальные задвижки относятся к разряду ремонтируемого оборудования.

Что такое и где используются

Задвижка для воды представляет собой стальной или чугунный корпус, внутри которого, вдоль центральной оси, располагаются детали запорного механизма. Оборудование размещают внутри специального смотрового колодца или кессонной камеры. Размеры технических отсеков должны обеспечивать удобство обслуживания установленной в них арматуры.

Водопроводные задвижки в зависимости от вида и назначения могут управляться как в ручном, так и автоматическом режиме. Последний более удобен, он позволяет с помощью кнопок дистанционно регулировать положение запорных элементов.

Механизмами с ручным управлением снабжаются линии подачи холодной воды, имеющие внутренний диаметр до 400 мм. Магистрали больших размеров укомплектовываются устройствами с электрическим управлением.

Задвижки применяются для технического обслуживания различных видов трубопроводных систем и устанавливаются:

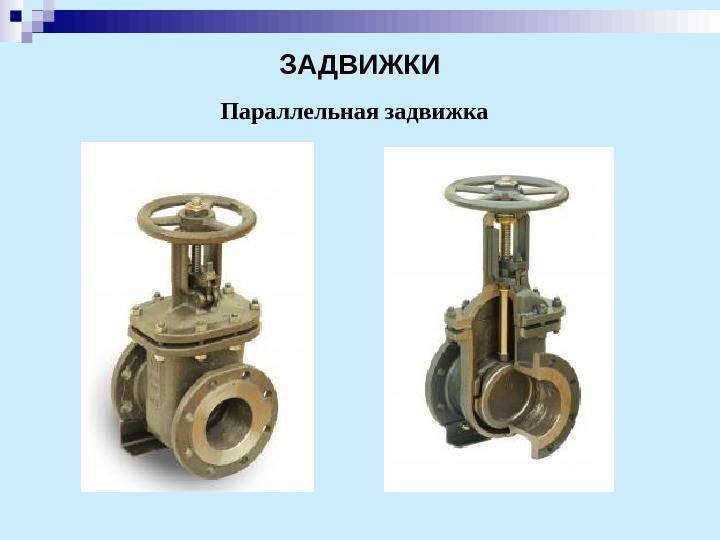

Задвижка используются в трубопроводах и магистралях.

  • в местах врезки труб в центральную сеть водоснабжения;
  • на кольцевых магистралях и стояках многоэтажных зданий;
  • у основания пожарных гидрантов;
  • в качестве поворотных затворов для перекрытия ремонтных участков;
  • для обеспечения безопасной работы насосных станций.

Соединение с трубопроводом и монтаж

Существует несколько способов соединения задвижек с трубопроводом:

  1. При помощи фланцевого соединения — специального обода на краю запорного механизма, оснащенного отверстиями под болты по всему периметру. Такой же обод создается и на трубе, а соединение происходит посредством стягивания фланцев болтами и гайками. Соединение фланцевого типа используют на больших диаметрах, где используется чугунная или стальная система труб.

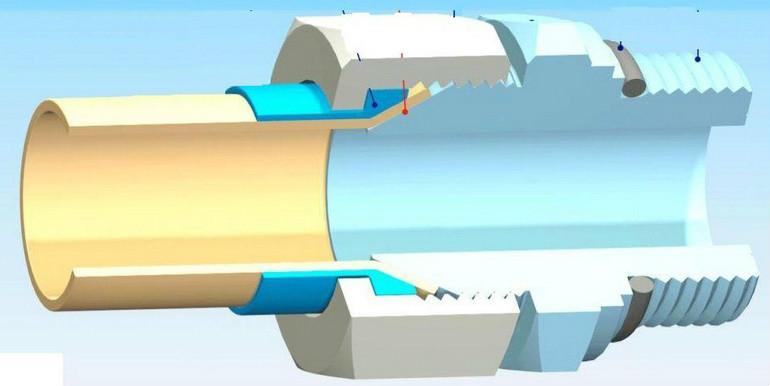

  1. На полиэтиленовых и ПВХ-трубах используется муфтовое соединение, которое реализуется путем завода элементов системы в края корпуса изделия с манжетным уплотнителем для обеспечения полной герметизации.

  1. Раструбное соединение используется в ПВХ- и полиэтиленовых системах, трубы заводятся в раструбы задвижки, в качестве герметика укладывают прокладку из манжетного уплотнителя.

  1. Самым надежным является сварное соединение, кроме того, оно позволяет установку задвижек непосредственно на трубах без дополнительных соединительных деталей.

При монтаже необходимо учитывать несколько главных правил: нельзя устанавливать запорный механизм маховиками вниз, нужно тщательно очистить места соединений от грязи, масла, ржавчины, во фланцевом соединении детали должны быть зафиксированы без перекосов.

Установка задвижек на металлические водопроводные трубы

Если необходимо установить запорный механизм на металлическую трубу, алгоритм действий выглядит так:

  • Вырезается участок трубы, который будет соответствовать размерам устанавливаемой детали, концы срезов тщательно зачищаются и шлифуются.
  • Дальнейшие манипуляции зависят от выбора соединения — либо нарезается резьба, либо навариваются фланцевые соединители.
  • В первом случае герметизация происходит при помощи герметизирующих нитей, во втором — уплотнительными кольцами.
  • Затем задвижку устанавливают в нужное место, при резьбовом соединении ее ввинчивают в подготовленную резьбу, а если стык оборудован фланцем, обе половины выравнивают относительно друг друга, совмещают отверстия, а затем заводятся болты и накручивается фланцевая шайба до полного сжатия.

Установка задвижек на пластиковые трубы

При монтаже на пластиковые трубы используется метод сварки по пластику. Предварительно подготавливают участок для установки запорной арматуры и просто фиксируют ее на трубопроводе, никаких уплотнителей и дополнительных манипуляций не нужно.

Установка задвижек на печные трубы

Задвижку на печную трубу устанавливают во время монтажа дымохода. Для начала нужно во время укладки кирпича оставить отверстие, соответствующее размеру арматуры, которую затем фиксируют при помощи цементного раствора.

Рекомендации по монтажу и полезные советы

Чтобы максимально увеличить срок эксплуатации, нужно правильно выбирать необходимый запорный механизм, технические требования, которые к ним выдвигаются, учитывать, водяная или газовая это система, и пр.

Если управление путем механического поворота невозможно, необходимо предусмотреть электрический привод с достаточным размером диаметров ДУ. Задвижки с электроприводом следует защитить от перепадов сети, т.к. после поломки ремонт таких элементов невозможен.

Не стоит выпускать из внимания необходимость тщательного изучения инструкции по монтажу и эксплуатации, т. к. качество установки напрямую влияет на срок службы изделия. Если уверенность в успехе самостоятельного монтажа недостаточна, лучше обратиться к специалистам. Особенно если это стальная задвижка со шпинделем выдвижным (его использование рекомендовано при перекачке абразивных веществ) или любой механизм на газовой системе.

Применение шиберов в отопительных системах

Если нагреватель, использует топливо и создаёт температуру рабочей среды, при горении с поступлением воздуха требуется отсекатель. В противном случае через каналы уйдёт нагретый воздух и помещение остынет. Заслонка, установленная на печной трубе, является простейшей ручной шиберной задвижкой. Устанавливается заслонка так, чтобы отсечь выход горячего воздуха. Таким местом является печная труба в холодной части, под потолочным перекрытием. Тогда весь нагретый воздух останется в помещении.

Однако, в этом случае шиберная задвижка служит и для регулирования расхода воздуха. Зная о том, что угли содержат жар, можно прикрыть воздух и тем самым продлить горение угля, добиваясь эффективной работы печи. Но при активном процессе выделяется угарный газ, поэтому вытяжка из печи должна работать. Считается, что пока над углём есть синие язычки пламени, заслонку закрывать полностью нельзя. Поэтому даже полностью закрытая заслонка по стандарту перекрывает условный проход дымохода на 85%.

Печные заслонки должны отвечать ряду требований. Так, они должны иметь:

  • гладкую поверхность;
  • не деформироваться при перепаде температуры;
  • быть лёгким в управлении.

Ещё не так давно считалось оптимальным применять для установки в трубу конструкцию шибера с пластиной из чугуна. Материал не деформируется, устойчив и лёгок в управлении. Однако новые материалы оказались эффективнее. Качественная нержавеющая сталь не создаёт гидравлического сопротивления и такую задвижку можно перевести на автоматическое управление в зависимости от температуры отходящих газов.

Шибер их нержавеющей стали может быть обычной заслонкой, а может иметь внутриканальный регулировочный узел с переводом его на управление с приводом. Чаще всего используется дроссельная заслонка.

Применение шиберов в отопительных системах

Если нагреватель, использует топливо и создаёт температуру рабочей среды, при горении с поступлением воздуха требуется отсекатель. В противном случае через каналы уйдёт нагретый воздух и помещение остынет. Заслонка, установленная на печной трубе, является простейшей ручной шиберной задвижкой. Устанавливается заслонка так, чтобы отсечь выход горячего воздуха. Таким местом является печная труба в холодной части, под потолочным перекрытием. Тогда весь нагретый воздух останется в помещении.

Однако, в этом случае шиберная задвижка служит и для регулирования расхода воздуха. Зная о том, что угли содержат жар, можно прикрыть воздух и тем самым продлить горение угля, добиваясь эффективной работы печи. Но при активном процессе выделяется угарный газ, поэтому вытяжка из печи должна работать. Считается, что пока над углём есть синие язычки пламени, заслонку закрывать полностью нельзя. Поэтому даже полностью закрытая заслонка по стандарту перекрывает условный проход дымохода на 85%.

Печные заслонки должны отвечать ряду требований. Так, они должны иметь:

  • гладкую поверхность;
  • не деформироваться при перепаде температуры;
  • быть лёгким в управлении.

Ещё не так давно считалось оптимальным применять для установки в трубу конструкцию шибера с пластиной из чугуна. Материал не деформируется, устойчив и лёгок в управлении. Однако новые материалы оказались эффективнее. Качественная нержавеющая сталь не создаёт гидравлического сопротивления и такую задвижку можно перевести на автоматическое управление в зависимости от температуры отходящих газов.

Шибер их нержавеющей стали может быть обычной заслонкой, а может иметь внутриканальный регулировочный узел с переводом его на управление с приводом. Чаще всего используется дроссельная заслонка.

https://youtube.com/watch?v=kZmSIdhg0nI

Что такое шибер

Стандартная задвижка на канализацию
не дает нужного эффекта. Ее конструкция не позволяет полностью перекрывать
проход трубопроводов, поскольку перемещаемая жидкость неоднородна. Она наполнена
твердыми частицами, органикой, посторонними предметами. Необходимо запорное
устройство другого типа, способное справиться с взвесями или пульпой. Для решения
проблемы разработан шибер —
задвижка на
канализационную трубу, действие которой основано на другом принципе.

Основным элементом устройства является плоский режущий элемент, который перемещается в горизонтальной плоскости. Техническое наименование — горизонтальный выдвижной шибер. Когда надо перекрыть просвет трубопровода, он передвигается и отсекает трубу, перерезая попадающиеся частицы органики или другие включения. Подобным способом работает задвижка на дымоходе.

Шибер для канализации действует только таким
образом, но есть и другие конструкции. В системах вентиляции используется
поворотный шибер, который перемещается вокруг поперечной оси. В канализационных системах
такая конструкция бесполезна, поэтому ее не используют.

Усилие для перемещения ножевой
пластины передается через шток. Он приводится в движение разными способами,
вручную или с помощью электропривода. Например, шибер в колодце канализации диаметром 1 м вручную
перемещать слишком тяжело, поэтому используются мощные электродвигатели. Существуют
установки с одним или двумя ножами. Первые отличаются большей жесткостью, но
вторые обеспечивают повышенную герметичность, надежность отсечки

Важной
особенностью конструкции является вынос кинетической схемы за пределы сечения трубы. Это требует
обустройства специальные резервуаров для размещения привода

Если делается колодец с шиберной задвижкой,
канализация при этом должны быть безнапорного типа. Для напорных линий
необходимо применять усиленные модели, рассчитанные на высокое давление пульпы.

Система подачи не контактирует с
перемещаемой жидкостью. Это позволяет увеличить срок службы устройства, делает
более эффективным обслуживание или ремонт задвижек.

Как установить устройство своими руками

Перед началом проведения монтажных работ необходимо определиться с моделью обратного клапана и местом его расположения (канализационный стояк или сантехнический прибор)

При расчете необходимо принимать во внимание такие параметры:

  • Объем сточных вод;
  • Диаметр трубы для установки;
  • Расположение участка (вертикальный или горизонтальный монтаж).

Для монтажа агрегата на трубопровод следует выполнить целый ряд действий:

  1. Выбрать место расположения устройства, что доступно для просмотра и обслуживания.
  2. Отключить подачу воды на стояк.
  3. Вырезать небольшой участок трубы, что соответствует размерам устройства, если монтаж производится в уже существующий стояк.

Если установка обратного клапана производится на этапе установки всей канализационной системы, его следует просто расположить в отведенном месте. Это наиболее оптимальный вариант монтажа.

Выполнить крепление устройства к трубам.
Подключить подачу воды и выполнить пробный запуск механизма.

Установка обратного клапана

Заглушки для перекрытия локального отвода ↑

Чтобы отключить от системы водоотвода квартирную канализацию, используют механические и надувные затворы. Такими устройствами пользуются коммунальные службы, когда необходимо полностью перекрыть отвод из квартиры должника или заблокировать локальный участок для ремонта без доступа в квартиру.

В качестве запорной арматуры на общих стояках устанавливают задвижки для канализационных ПВХ или пластиковых труб. Устройства позволяют за секунду перекрыть трубу.

Механические устройства для блокировки отвода и установка пневматических заглушек ↑

Заглушки для дистанционного перекрытия представляют собой комплект, который состоит из блокиратора, выполненного в виде сетки, надувного шара, лепесткового клапана; троса для спуска, насоса; камеры для определения места установки, монитора контроля.

Резиновые надувные затворы полностью перекрывают отвод. Преимущества пневмозаглушек – в отсутствии необходимости подбирать клапан точно по внутреннему диаметру. При накачивании воздухом шар заполняет просвет.

Сетчатый затвор перекрывает только отвод плотных масс, что делает невозможным использование санузла. Вода и стоки без твердых частиц проходят через металлическую или пластиковую сетку свободно. Вместо сетки также устанавливают механические пластинчатые затворы.

Схема установки – стандартна. Доступ к месту монтажа можно получить только через общую вентиляционную шахту, которая в большинстве домов расположена на крыше.

Перед установкой клапана в стояк опускают камеру для определения глубины монтажа. После этого внутрь трубы опускают под видеоконтролем трос с заглушкой. На нужной глубине фиксируют блокиратор – накачивают шар или разжимают лепестки механической задвижки.

Сфера применения

Шиберная арматура способна выполнять всего две функции: перекрытие и регулировка потока, но благодаря конструктивным особенностям и вариативности исполнения, применяется в различных сферах:

  • бытовое и промышленное водоснабжение и водоотведение;
  • системы переработки сточных вод;
  • транспортировка газа, нефти и продуктов их переработки;
  • горнодобывающая промышленность;
  • производство пищевых и непищевых товаров народного потребления;
  • вентиляционные системы различного назначения.

Шиберная задвижка для дымохода

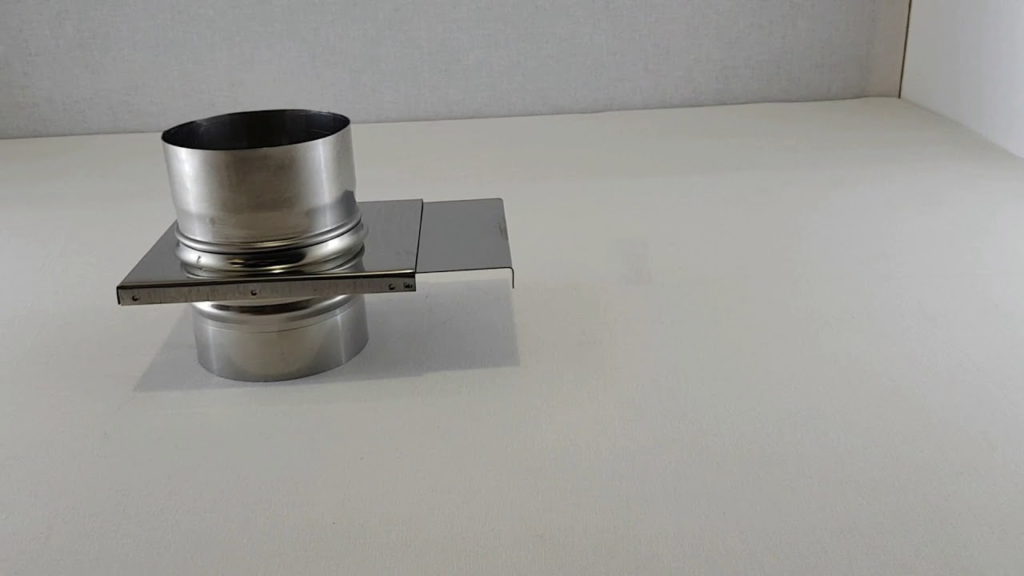

Отдельного внимания заслуживает самая первая из шиберных задвижек – дымоходная. Она имеет давнюю историю и очень простую конструкцию: нет ни управляющего механизма, ни уплотнителей, только седла и заслонка-нож.

Старинные печи и камины без задвижки не возводились, так как других способов регулировки тяги не существовало.

Ножевой затвор – прямоугольная чугунная пластина с ручкой – устанавливалась поперек дымохода. В стенках дымовой трубы на высоте чуть больше человеческого роста делались пазы, в которые устанавливалась чугунная рама, позволяющая задвижке свободно ходить вперед-назад, – она и служила комплектом седел. Ручка пластины-затвора выступала за пределы дымовой шахты, что позволяло устанавливать положение шибера от полностью открытого до полностью закрытого, плавно регулируя или полностью перекрывая поток воздуха в трубе.

Рекомендуем ознакомиться: Применение шарового крана ПВХ в трубопроводных системах различного назначения

При открытой задвижке тяга в дымоходе максимальная, дымовые газы отводятся в полном объеме, но и теплый воздух из помещений улетает в трубу. Обычно полностью открывают заслонку при растопке теплового прибора, а затем регулируют ее положение, добиваясь оптимальной тяги, при которой и огонь горит, и дом нагревается. Когда топливо прогорает и прекращается образование дыма, закрывают задвижку, чтобы не выпускать нагретый воздух через дымоход.

Современные печи, камины и котлы, особенно твердотопливные, по-прежнему нуждаются в этом нехитром механизме регулировки тяги. Но с появлением разнообразия в материалах для возведения дымохода появилась и необходимость модифицировать задвижки. Для дымовых шахт и комбинированных дымоотводящих конструкций прямоугольной формы до сих пор популярны чугунные шиберные задвижки. Круглые трубы приходится дорабатывать, устанавливая врезку с седлами, чтобы шибер мог свободно двигаться поперек дымохода.

В каких случаях используют шиберную задвижку?

Данное приспособление способно полностью или частично перекрыть сечение дымоходных труб, что позволяет регулировать силу пламени в ходе горения. Применятся шибер задвижка, купить которую вы всегда можете у нас для одностенных, либо двустенных дымоходных систем. Не может быть элемент использован лишь в тех моментах, когда горение поддерживает дополнительный воздух.

Среди основных достоинств применения задвижки для дымохода можно назвать следующие:

  • способность работать при высоких температурах (900 градусов);
  • стойкость к проявлению коррозии;
  • прочность;
  • максимально эффективная конструкция в работе (использование задвижки может перекрыть трубу на 85%, что, в свою очередь, является оптимальным показателем);
  • значительная экономия расходов топлива;
  • хорошие теплопроводные характеристики.

Сегодня чаще всего купить шиберную задвижку для дымохода предлагают из стали, но часто производители используют и другие виды металлов. Чтобы избежать проблем с возникновением коррозии, мы рекомендуем все же останавливать свой выбор на изделиях из прочной нержавеющей стали.

Особенности

Для проведения всех необходимых монтажных работ заслонки, оснащенной подрамником обращенного внутрь затвора, понадобится установить лючок, который изготовлен на основе полимеров. Он также используется для очистки участка (горизонтального), который располагается от самого затвора до приемного кольца наружной части системы.
Принцип действия механического затвора:

  1. закрытое положение заслонки принято считать оптимальным;
  2. при проведении слива сточных вод, поток устремится через затвор, который и откроет заслонку (произойдет вертикальное отклонение по оси);
  3. по окончанию слива заслонка под действием гравитационной силы захлопнется.

Для того, чтобы система работала бесперебойно, следует проводить регулярные технические работы, направленные на обслуживание оборудования. Подразумевается тщательная промывка комплектующих напором чистой воды. Достаточно вылить в унитаз несколько ведер чистой воды.

Как работают обратные клапаны

Устройство приводится в действие за счёт воздействия на механизм заслонки давления. Она принимает горизонтальное состояние и не позволяет стоками продвигаться дальше. После спада давления эта заслонка занимает исходное состояние.

Когда вода начинает продвигаться в обратном направлении, крышка упирается в стенки трубы, вследствие чего происходит блокирование дальнейшего продвижения стоков.

Некоторых волнует такой вопрос: если случается слив канализации и обратное продвижение стоков одновременно, крышка не останется в горизонтальном состоянии? На самом деле этого произойти не может, поскольку при большом напоре угол открытия крышки менее 90 градусов, при этом достаточно остаётся площади, на которую воздействуют обратные стоки.

В ситуациях, когда давление обычного направления воды больше обратного, есть риск попадания стоков в сантехнические устройства.

Какие существуют размеры обратных клапанов?

Размер обратных клапанов может отличаться, и это напрямую зависит от того, где предусматривается их установка:

  • Для устройства внутренней канализации целесообразно использовать изделия из пластика, поскольку их проще устанавливать. Это также объясняется и тем, что большинство владельцев домов и квартир делают именно пластиковую разводку труб. Если нужно установить клапан в слив унитаза, то его диаметр будет 11 см. Для фановой трубы и для стояков подходит устройство с диаметром побольше, а именно160 или 200мм. Поскольку основной трубопровод внутри помещения обладает внутренним диаметром 5 см, то и клапан должен отвечать этому параметру.
  • Для устройства канализации снаружи нужно приобрести элемент с большим диаметром, поскольку изменения давления в данном случае больше.

Для трубопровода из пластика часто устанавливаются блокирующие элементы подходящего диаметра, который может варьироваться в пределах 11-20 см.

Если предусматривается монтаж мощной канализационной системы, то предпочтение рекомендуется отдавать чугунным трубам. В таких случаях требуется использовать шаровые обратные клапаны из чугуна. Такие изделия отличаются надёжностью и не нуждаются в частой чистке.

Чем отличаются клапаны для наружной и внутренней канализации?

Исходя из особенности использования и технических требований, обратные устройства отличаются по типу установки, они могут быть:

  • для наружной канализации;
  • для внутреннего трубопровода.

Клапаны, которые устанавливаются в помещении, должны отвечать требованиям и правилам монтажа сливной системы

Важно обратить внимание на такие моменты:

  • устройство должно соответствовать участку трубопровода, где предусматривается его установка;
  • должен обеспечиваться простой монтаж и демонтаж, так как в случае поломки клапана потребуется его быстрая замена;
  • должен быть смотровой люк и возможность принудительного закрытия блокировочного механизма;
  • самостоятельно делать обратный клапан не рекомендуется, поскольку это может сказаться на работе всей системы канализации.

установка обратного клапана горизонтального типа

При монтаже клапана на наружный трубопровод также должны соблюдаться определённые правила, а именно:

важно, чтобы деталь была максимально прочной;
обеспечение качественного соединения с магистралью;
сопротивление на агрессивные воздействия;
обязательное проведение профилактических работ.

Клапаны для внутреннего трубопровода должны отличаться удобством при использовании. Что касается устройств для наружной канализации, они должны быть более надёжными в использовании и не требовать частой чистки.

Общие технические характеристики

К общим техническим характеристикам обратных клапанов стоит отнести:

  • номинальный диаметр (DN). Меняется в интервале 50 – 300 мм и указывает на размер сечения присоединительных патрубков;
  • номинальное давление (PN). Данная характеристика показывает максимальное избыточное давление стоков при температуре 20ºС;
  • коэффициент пропускной способности (Kvs). Характеризует расход сточных масс, проходящих через устройство при температуре 20ºС;
  • диапазон рабочих температур. Определяет назначение устройства. Зависит от вида материала, который использовался при изготовлении конкретного обратного клапана;
  • тип установки. Бывает вертикальным и горизонтальным.

ФОТО: santexstroy.comРазмеры варьируются в широком диапазоне

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
