Как заложить фундамент под каркасный дом своими руками – какой лучше? Обзор

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Устройство ленточного фундамента

Существуют такие этапы строительства ленточного фундамента:

Разметка фундамента

После этого, по разметке копают траншею глубиной полметра. Внизу траншеи укладывается песчаная подготовка и заливается водой.

Устройство ленточного фундамента.

Следующим этапом идет устройство опалубки:

  1. Гидроизоляция фундамента. Сначала по бокам поверхности траншеи укладывают гидроизоляцию. Это может быть слой рубероида. Но недостаток рубероида в том, что через пару лет он начнет отслаиваться от поверхности и гидроизоляцию придется повторить. Идя же в ногу с новыми технологиями, в качестве гидроизоляционного материала можно применить пенетрон, который добавляют прямо в бетонную смесь. Он сделает фундамент непроницаемой конструкцией.
  2. Устройство опалубки. Сверху по гидроизоляции вертикально укладывают обрезные доски 5 см толщиной. Сбивать доски рекомендуют с внутренней стороны, а гвозди направляются извне. Между досками не должно быть щелей. Чаще всего для опалубок используют доски из деревьев хвойных пород. Допускаются доски из осины и ольхи. Они должны быть не сырыми и шириной не больше 150 см. Доски должны быть выше уровня земли на 30 см.

  3. Армирование ленточного фундамента. В середину опалубки укладывают арматуру диаметром от 10 до 16 мм, предварительно очищая её от ржавчины и грязи. Перед устройством арматуры необходимо внимательно осмотреть опалубку и устранить все дефекты. Арматуру связывают проволокой или используют сварку. Сварка имеет недостатки в том, что при таком способе соединения арматуры, гибкость армирования падает. Вязать проволоку можно пассатижами или применить автоматический пистолет. Около 5 см верха нужно оставить без арматуры, чтобы в последствие вся арматура была покрыта бетонной смесью.
  4. Бетонирование. После этого опалубку заливают бетоном. Бетон делают из цемента марки М500, песка в соотношении 1:3, гравия и воды. Иногда ещё добавляют пластификаторы. Они обеспечивают прочность фундаменту. Бетонная смесь по консистенции должна быть не жидкой и не сухой. По виду она напоминает густую сметану.

Бетонную смесь либо приобретают готовую, либо же делают сами в бетономешалке. Сначала засыпают сыпучие материалы, а потом добавляют воду. Бетонную смесь заливают в опалубку до указанного уровня и разравнивают. Заливка фундамента производится за несколько заходов, так как количество смеси очень большое. Разрывы между подходами должны быть не более суток. Нужно следить за тем, как ведет себя бетонная смесь.

Для уплотнения бетона используют вибратор. Он удаляет оставшиеся пузырьки изнутри, чтобы не образовывались поры в бетоне. Вибратор снижает сцепление бетона, и бетонная смесь хорошо уплотняется. Когда фундамент высыхает, его накрывают водонепроницаемым материалом. Это предотвращает образование трещин.

Для застывания бетонной смеси потребуется около двух суток. Но прочность фундамента набирает в течение нескольких недель. Если же вы решили параллельно с домом построить и баню, то после заливки фундамента под дом, следует приступить и к устройству ленточного фундамента для каркасной бани.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Утепление и гидроизоляция

Утепление пола в каркасном доме

Для утепления и защиты от влаги подбирают материалы устойчивые к воздействию внешней среды. От качества гидроизоляции зависит прочность и долговечность конструкции. Используются материалы двух видов:

  • жидкая мастика;
  • рулонная гидроизоляция.

Битумная мастика наиболее доступный вариант защиты бетонной поверхности от действия влаги. Она наносится на чистое и прогрунтованное основание в 3-4 слоя. Состав проникает в поры, заполняет трещины, предотвращает распространение плесени. После высыхания мастику покрывают стеклохолстом или устанавливают утеплитель. Еще один материал для гидроизоляции – битумно-полимерная эмульсия или жидкая резина. Он образует эластичное, монолитное и долговечное покрытие. Недостаток материала – высокая стоимость.

Полотна рулонной изоляции служат основной или дополнительной защитой бетонной конструкции. Для оклеивания используется рубероид или современные материалы на основе стеклохолста (Изоэласт, Техноэласт). Материал клеится на горячую мастику. Листы рубероида укладывают с нахлестом до 15 см, стыки спаивают газовой горелкой.

Инструкция по утеплению

Теплоизоляция фундамента происходит на этапе возведения. Используются плитные, напыляемые или насыпные материалы. Синтетические утеплители пеноплекс и пенополистирол не гниют, отлично удерживают тепло, устойчивы к влаге. Толщина изолирующего слоя для них около 100 мм. Утеплитель монтируют после выполнения гидроизоляции. Плиты крепятся на специальный клей и дюбеля-грибки. Снаружи оштукатуриваются по стеклосетке.

Теплоизоляцию основания каркасного дома можно выполнить гравием или керамзитом. Работа начинается с выкапывания траншеи по периметру конструкции и устройства дренажа. Засыпная изоляция теряет свои свойства при намокании, поэтому необходимо отведение влаги. В дренажную канаву кладут геотекстиль, специальные трубы и засыпают сверху щебнем. Траншею для керамзита гидроизолируют полиэтиленом. Для эффективного утепления ее ширина должна быть не менее 60 см. Поверх насыпного материала устраивается отмостка.

Глубина фундамента

Ленточный фундамент целесообразно закладывать на глубину не более 2,5 м. Если же необходима большая глубина, то лучше рассматривать свайное основание. Его можно существенно усилить при помощи сварных балок.

В большинстве ситуаций несущая способность фундамента обеспечивается нормальным показателем сопротивления слоев почвы. Речь идет о глубине от 40 до 70 см. В таких случаях проблемы решаются при помощи вспомогательных технологий.

Монолитный пояс и незаглубленное основание имеют одно очень важное достоинство. Устройство таких типов фундамента не предполагает больших временных затрат на земляные работы

Однако здесь бюджет значительно выше, чем при возведении фундамента малого заглубления.

И пояс, и незаглубленный фундамент требуют приобретения и установки утепляющих материалов. Также для такого основания понадобится монтаж дренажной системы и устройство песчаного слоя. Эти элементы имеют длительный эксплуатационный ресурс и не боятся воздействия пучения.

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

  1. Первый слой укладывается на подушку из песка.
  2. Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

Подошва под столбчатое основание каркасного дома

Когда ямы готовы, можно начинать работы по создание подошвы фундамента. Здесь необходимо придерживаться общих правил:

  1. Если почвенный слой плотный, то дно ямы выравнивается и засыпается слоем гравия (толщиной 2 сантиметра) самой мелкой фракции, а затем плотно утрамбовывается.
  2. Замешивается бетонный раствор, заливается на дно, его слой не должен превышать 20 сантиметров.
  3. Если устанавливаются бетонные блоки, из которых будут собраны столбы, то первый блок ставится на не успевший затвердеть слой бетона в скважине, а затем ставятся последующие блоки, то же делается с асбестовыми трубами и опалубкой под самодельные заливные столбы, после чего происходит заливка бетоном.

Если почва глинистая, либо состоит из слежавшегося песка, то после выравнивая дна траншеи достаточно создать песчаную подушку путем засыпания речного песка слоем в 5-10 сантиметров и поливания его водой для утрамбовки. Без бетонного раствора слоем в 10-20 сантиметров также не обойтись, так как это обязательное требование для любого грунта.

Какой фундамент выбрать для каркасного дома?

При умеренном уровне грунтовых вод и возможности взять в подрядчики квалифицированную бригаду, оптимальным вариантом станет утепленная шведская плита.

На участках строительства, характеризуемых периодическим сезонным подтоплением при условии невозможности устройства дренажной системы (например, некуда отводить дренируемую воду), хорошим вариантом будут винтовые или буронабивные сваи с высоким ростверком. Ростверк (обвязку свай по их верху) можно выполнить стальными или деревянными балками. Железобетонный вариант надежнее, но обычно дороже.

Буронабивные сваи в обсадных трубах с высоким ростверком из деревянных балок.

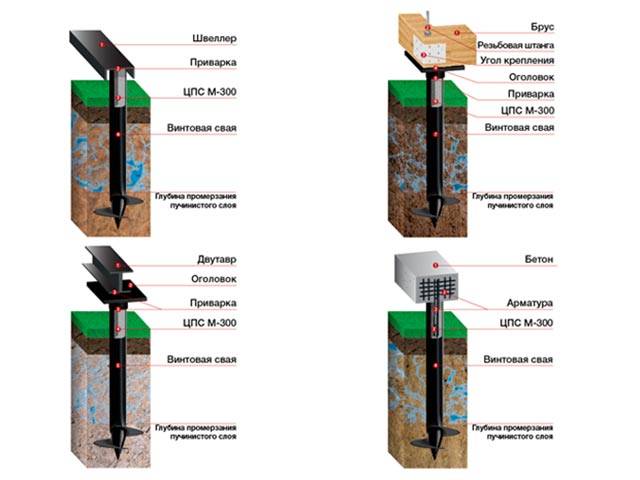

Варианты ростверков по винтовым сваям.

Ленточный фундамент также хорошо подходит для домов с деревянным каркасом, если нет проблем с уровнем грунтовых вод, и хозяин будущего дома отдает предпочтение деревянным полам с обычной системой отопления посредством радиаторов.

На каких грунтах

Различают несколько типов грунтов, которые стоит учитывать при планировании фундамента. Каждый из них имеет свои особенности:

  1. Скалистый грунт не размывается водой и не промерзает. Строить основание для дома можно непосредственно на его поверхности.
  2. Хрящеватый грунт из камня, а также твердых обломков различных пород. Фундамент на таких грунтах заливают на 50 см, вне зависимости от глубины их промерзания.
  3. Песчаник – практически не промерзает.
  4. Глинистые грунты – наиболее «проблемные» с точки зрения строительства фундаментов. Они промерзают, смываются и подвержены сильному пучению. Фундамент укладывается на глубину промерзания.
  5. Супеси и суглинки. Такой тип почвы представляет собой смесь песка и глины. Если грунт влажный, стоит укладывать основание ниже порога промерзания.

Построить дачу на любом из таких грунтов достаточно просто. Если стоит вопрос – как сделать простой фундамент для дома 6х6 или 8х8, стоит разобраться в основных типах оснований.

Утепление и гидроизоляция

Гидроизоляция материалов, расположенных ниже уровня земли это обязательный компонент строительных работ при возведении фундамента. Кроме того, в зависимости от климата, можно рассмотреть вариант обустройства теплоизоляции. Это снижает расходы по утеплению пола на первом этаже.

Видео описание

Наглядно про утепление фундамента в следующем видеоролике:

https://youtube.com/watch?v=0WSyRBc2aUU

Для домов без подвальных помещений, места между землёй и перекрытием засыпаются песком или керамзитом. Во избежание увлажнения можно положить рубероидный лист.

На стенах ленточного основания и ростверке укладывают снаружи плиты из полистирола.

Заключение

При строительстве дома вполне понятно желание руководствоваться принципом, какой фундамент дешевле, такой и построим. Но всегда надо помнить, что экономия должна быть грамотной, а значит, уменьшать стоимость фундамент за счет отклонения от технологии недопустимо.

Варианты возведения столбчатого основания – выберите удобную для себя технологию

Для каркасных построек закладывать столбчатый фундамент можно по двум методикам. Стандартная технология выглядит таким образом:

  1. Выкапываете квадратные либо прямоугольные ямы, в которые будут устанавливаться опоры, из которых состоит столбчатый фундамент. По геометрическим параметрам ямки должны быть больше строящихся элементов на 0,3–0,5 м.
  2. Монтируете в каждой яме опалубочную конструкцию и армирующий скелет.
  3. Заливаете бетонную смесь.
  4. После отвердевания раствора демонтируете опалубку, а затем тщательно закапываете опору.
  5. Гидроизолируете верхние части столбов – наносите на них мастику (битумную), потом приклеиваете два последовательных слоя рубероида.

Столбчатый фундамент для дома

Столбчатый фундамент под каркасное строение готов. Сложностей минимум, но описанная технология требует серьезных затрат физических сил и времени. Если тратить их нет желания, попробуйте сделать основание по более современной методике. Она носит название ТИСЭ. Столбчатый фундамент по такой технологии обустраивается по следующей схеме:

  1. Берете специальный ТИСЭ-бур. Его нижняя часть выполнена с полусферическим уширением 0,6 либо 0,4 м.
  2. Пробуриваете в земле ямки диаметром 0,2 м в верхней части.
  3. Армируете опорные элементы 1–1,2-сантиметровыми в диаметре прутками (между собой прутья соединяете гладкой арматурой 0,6 см).
  4. Помещаете столбы в подготовленные скважины и заливаете их бетоном.

В некоторых случаях столбчатый тип оснований для каркасных жилищ сооружается с дополнительным элементом под названием ростверк. Он представляет собой монолитную бетонную ленту, которая монтируется в верхней части основания под дом.

Ростверк делает фундамент более устойчивым. За счет его применения нагрузки между отдельными опорными элементами распределяются максимально равномерно. Ростверк нуждается в обязательном армировании. Процедура выполняется двумя поясами при помощи арматуры сечением 1–1,2 см. Между собой эти прутки соединяются тонкими арматурными изделиями 0,7 см, а затем сделанную конструкцию погружают на 4–5 см в бетонную смесь.

Ремонт фундаментов


Ремонт фундамента старого дома Нередко в уже построенных домах возникают дефекты: перекашиваются окна и двери, лопается фундамент, деформируется сам каркас здания. Основной причиной является неправильный расчет и применение некачественного материала при сооружении самого фундамента. Замена его частей является основным фактором продления сроков эксплуатации сооружений.

При просадке угла фундамента чаще используют домкрат, которым приподымают угол дома, закладывают в образовавшееся пространство металлические пластины. Дальше делается армирование этого участка, а затем с помощью опалубки делается заливка бетоном. Замена средней небольшой части ленточного фундамента выполняется путем удаления поврежденного места, углубления грунта, армирования и заливки бетоном. В некоторых случаях замена участков фундамента производится на винтовые сваи.

Учитывая вышеперечисленное, можно сказать, что строительство каркасного дома на правильно сооруженном фундаменте является залогом его надежности и долговечности.

Габариты и заглубление ленты

Поскольку каркасные дома легкие, фундамент под них не нужно сильно заглублять. Достаточно выдержать размер 0,4–0,7 м.

При возведении строения в северном климате, когда почва сильно промерзает, необходим иной подход.

Используют формулу, заключающуюся в том, что подошва фундамента обязана располагаться ниже сезонного промерзания грунта на треть метра.

Также заглубленные основания используют, когда запланировано соорудить под зданием подвал. В такой ситуации бетонная лента становится его стенами.

Не рекомендуют закладывать фундамент ниже 2,5 м от уровня почвы. Если прочные пласты земли находятся глубже, ленточное основание заменяют иным вариантом фундамента — столбчатыми опорами.

Каркасные строения закрепляют поверх обвязки, расположенной на ленте. Ее делают из деревянного бруса либо железобетонной балки. Чтобы повысить прочность сооружения, делают шире непосредственно бетонную конструкцию. Когда каркас планируют облицовывать кирпичом, ширину ленты увеличивают, делая ее до полуметра.

Выбор фундамента для каркасного дома

Основание несущего типа обеспечивает прочность и целостность всего строения

Основание несущего типа обеспечивает прочность и целостность всего строения. Конструкция выполняет функцию перераспределения нагрузки на грунт, а также защищает дом при подвижках грунтовых масс. На выбор основы оказывают влияние такие факторы, как:

  • материал исполнения;
  • уровень пролегания грунтового водоносного слоя;
  • точка промерзания грунта;
  • сейсмический показатель местности.

Поэтому, обустраивая дом на сыпучем грунте, стоит сделать жесткий фундамент, а если уровень грунтовых вод высокий, стоит отказаться от цокольного этажа или сделать правильный расчет дренажной системы, строительство которой необходимо начать заранее. Это убережет появление излишков влаги в подвале и сохранит дом в целостности.

Верхняя обвязка и перекрытие

Верхняя обвязка, как правило, изготавливается из 2 досок. Толщина их не менее 38 мм, а ширина равна высоте сечения каркасных стоек. Нижняя доска прибивается к каждой из опор. Стыки можно делать только над стойками.

Верхняя доска крепится к нижней, но со смещением стыков на ширину одного шага между стойками. В углах и сопряжениях стен все ряды обвязки должны перекрывать друг друга.

Если все-таки стыки нижних досок невозможно сделать над опорой, используются усиливающие стальные накладки.

Балки межэтажных перекрытий крепятся к верхней обвязке каркаса встык с помощью кронштейнов. По торцам устанавливается фасадная обвязочная доска так, чтобы ее поверхность находилась в одной плоскости с наружной поверхностью стены. В качестве крепежа используются гвозди, саморезы применять не рекомендуется.

Фундамент №3. Столбчатый

Столбчатое основание имеет систему столбов, которые расположены по точкам несущих стен и на стыках внутренних перегородок. Столб имеет две составляющие: нижнюю – основание (форма круглого сечения), верхнюю – оголовок (форма прямоугольника или квадрата). Важным моментом является установка столбов таким образом, чтобы все оголовки располагались четко на одной линии, поскольку именно на них будет впоследствии установлена конструкция каркаса. Высота их соответствует высоте пола и располагается около 60 сантиметров над уровнем почвы.

Скважины для столбов бурятся с помощью садового бура, обрешетка – обрезной доской. Чем тяжелее планируется здание, тем должен быть больше диаметр труб столбов.

Над уровнем почвы заливается армированный бетон, кирпич или древесина. Первый вариант является предпочтительней, поскольку и заливается быстро, и прослужит большое количество времени. Применение арматуры позволит добиться большей прочности при сжатии-растяжении, и сохранит материал при негативном воздействии сильных морозов. Приготовление раствора с помощью бетономешалки не уменьшит его качество.

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

  1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
  2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
  3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
  4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
  5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
  6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

  • по грунту;
  • по лагам;
  • по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

  • опирают на лежень и укрепляют с внешней стороны фасадной доской;
  • устанавливают в вырезанные в нижней обвязки пазы;
  • монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

  1. Раскраивают и нарезают балки нужной длины.
  2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
  3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
  4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

  • 2,5-3,5 м — 1 элемент;
  • 3,5-5,4 — 2 доски;
  • 5,4-7,2 — 3 распорки;
  • больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

  • гранулированные — керамзит, шлак, вермикулит;
  • рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
  • плиты из минеральной ваты, пенополистирола, ДСП;
  • жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
