Что представляет из себя мембрана в гидроаккумуляторе и как ее поменять

Как определить, что мембрана пришла в негодность

Вообще, производители заявляют срок службы этих изделий равный 5 годам. Однако, на практике, такое случается редко. Ведь мембраны очень не любят:

• повышение температуры выше установленного;
• частые перепады давления;
• интенсивное сжатие.

На практике, редко удается избежать работы гидробака в жестком режиме, поэтому срок службы груши уменьшается до 3-х лет.

Как определить, что пора поменять мембрану в гидравлическом аккумуляторе:

• насос стал включаться слишком часто;
• не держится постоянное давление воды.

Это явные признаки повреждения мембраны, однако, это может указывать и на повреждения в корпусе гидроаккумулятора. Поэтому, перед тем, как разбирать емкость, желательно проверить состояние самого бака.

Починка диафрагмы

Ремонт мембраны гидроаккумулятора возможен, если повреждения небольшие. Особенно это актуально в агрегатах с несъемными диафрагмами. Ведь там при износе резиновой детали придется менять весь аппарат.

Совсем крошечную трещинку заклеивают, применяя клеящий состав для резины.

Самостоятельно отремонтировать деталь можно с помощью вулканизатора для велосипедных либо автомобильных камер. С подобной проблемой обращаются и в шиномонтаж. Прежде чем устанавливать отремонтированную диафрагму, нужно тщательно проверить внутреннюю поверхность накопителя. Не допускается наличие выступов и заусениц.

Ремонтные работы продлят срок эксплуатации мембраны, но ненадолго, в среднем – на полгода. После этого все равно придется купить новую.

Преимущества гидроаккумулятора

Гидробак, правильно встроенный в систему водоснабжения частного дома, выполняет несколько задач:

• стабилизирует давление в водопроводе;
• защищает трубы с водой от гидроударов при пуске насосного оборудования;
• увеличивает продолжительность эксплуатации насоса, поскольку ограничивает запуск и отключение последнего;
• обеспечивает компенсацию утечек воды из водоснабжающей магистрали.

Таким образом, гидроаккумулятор – очень важная конструктивная составляющая автономного водопровода.

Как устроен агрегат

Стандартный гидробак состоит из трех элементов:

1. металлический корпус;
2. мембрана из резины;
3. снабженный клапаном фланец.

В устройстве гидробака ключевое значение имеет мембрана, и за состоянием этой мембраны нужно следить.

Какую мембрану купить для гидроаккумулятора?

В зависимости от целей эксплуатации такие мембраны бывают двух видов. Первые используют для отопительных систем, вторые – для водопроводных.

Изделия для гидробаков водоснабжения белые, выпускаются из натурального каучука, устойчивого к воздействию бактерий и отвечающего гигиеническим нормам.

Рабочая температура таких мембран для гидроаккумулятора насосной станции находится в диапазоне от 0 до 70 °C. Предельно допустимое для них давление составляет 7 bar.

• Изделия для гидроаккумуляторов отопления бывают черного цвета, выпускаются из специальной резины EPDM, стойкой к скачкам давления и высоким температурам в системах отопления.
• Рабочая температура мембран – в диапазоне от -10 до 99 °C.
• Максимально допустимое для них давление – 8 bar.

Сегодня на рынке насосов производители обычно предлагают мембраны для гидроаккумуляторов двух типов – баллонного и диафрагменного. Изделия второго типа плоские.

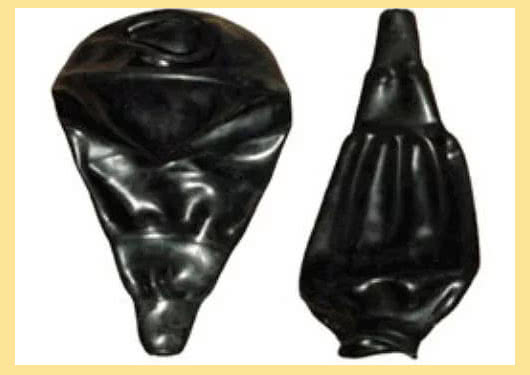

Баллонная мембрана

Эти изделия представляют собой емкости из резины объемом от 5 литров, похожие на медицинскую грелку или стандартную банку. Модели большего объема – мембраны гидроаккумулятора 24 л и более – по форме грушевидные.

Работает баллонная мембрана следующим образом:

1. вода с помощью насоса нагнетается в резиновый баллон;
2. при выключении насоса возникающее между стенками мембраны и корпусом гидроаккумулятора избыточное давление выталкивает воду в водопроводную магистраль.

Плоская мембрана

Изделие герметично крепится в корпусе гидроаккумулятора, деля последний на две части – «влажную» и воздушную.

В данном случае мембрана срабатывает таким образом:

1. когда включается насос. вода нагнетается в агрегат, и мембрана сжимается, создавая в воздушном отсеке давление;
2. когда давление в гидробаке достигает определенного уровня, реле отключает насосное оборудование, и скопившуюся жидкость мембрана выталкивает в водопровод;
3. когда давление достигает минимального значения, насос снова включается, и процесс циклически повторяется.

Благодаря использованию диафрагменной мембраны экономится электричество и энергоресурс насоса.

Как поменять

Чтобы заменить изношенную мембрану своими руками, необходимо выполнить следующий порядок последовательных действий:

• отключить гидробак от системы водоснабжения;
• через ниппель убрать воздушное давление в агрегате;
• слить из гидроаккумулятора остатки воды;
• откручивается крышка с манометром;
• через специальное отверстие внизу корпуса вытягивается изношенная мембрана;
• новая мембрана устанавливается в обратной последовательности;
• устанавливается на место фланец с клапаном.

Выполнив указанные несложные действия, вы восстановите своими руками работоспособность гидробака.

Таким образом, в этой статье мы подробно рассказали о мембранах гидроаккумулятора, а также о причинах их поломок. Надеемся, что воспользовавшись советами и рекомендациями, изложенными в статье, вы с легкостью осуществите замену мембраны гидробака.

Смотрите видео, в котором пользователь подробно демонстрирует, как выполнить замену мембраны гидроаккумулятора своими руками:

Мембрана для гидроаккумулятора как ее заменить при неисправности

Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.

Как проверить и диагностика неисправностей

Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.

Таблица 1. Неисправности в гидроаккумуляторах

Запустить слив воды.

Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения

отсутствие сжатого воздуха в баке.

Накачка воздуха до необходимого давления

Рекомендации по обслуживанию гидроаккумуляторов:

Как проверить начальное давление в емкости:

• Отключить бак от системы.
• Спустить воду.
• Подключить манометр к ниппелю.
• Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).

Выбор мембраны

Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.

При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.

Стоимость замены

Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.

Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.

Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.

Замена мембраны

При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:

1. Отключение бака от водопровода.
2. Удалить избыточное давление воздуха при помощи ниппеля.
3. Слить воду из емкости.
4. Снять манометр, высвободив при этом пространство для выхода мембраны.
5. Удалить нерабочую деталь.
6. Установить новую мембрану, закрепить манометр.
7. Накачать давление на 0,2 меньше нижнего давления реле насоса.
8. Установить обратно.

После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.

Ремонт или как заклеить

Ремонт мембраны возможно выполнить путем вулканизации. Данный метод может продлить срок ее службы на несколько недель – до приобретения и установки исправного изделия. Но любые ремонты – это временная мера и в любом случае придется купить новую.

Гидроаккумулятор без мембраны

Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.

Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:

• бак (емкость) объемом не менее 30 л,
• запорная арматура,
• шаровой кран,
• полдюймовый кран,
• крепежные детали (шайбы и гайки),
• уплотнитель (герметик),
• резиновые прокладки,
• ниппель,
• фитинги (тройник, черверник).

1. В емкости проделать отверстия (на крышке и дне, сбоку).
2. Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
3. На кран насадить тройник.
4. В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
5. На боковое отверстие установить шаровой кран.

Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.

Замена мембраны

Если причина уже определена, то нужно приступать к ремонту. И первое, что нужно сделать, это приобрести новое изделие

Здесь важно не экономить и покупать оригинальные запчасти, т.к. дешевые подделки могут быстро выйти из строя

И получится такая ситуация, что через полгода придется делать все заново.

Подготовка

Когда новая мембрана куплена, нужно приготовить набор ключей и переходить к ремонту. Вначале, нужно слить воду из самой емкости. Для этого:

• перекрывается подача воды к гидроаккумулятору;
• с него стравливается воздух;
• сливается вода.

Важный момент – если при сливе воды из аккумулятора будет выходить и воздух, значит, резиновая груша повреждена. То же самое качается и ниппеля – если при стравливании воздуха будет выходить вода, это говорит о поломке.

Дело в том, что груша разделяет внутренность бака на две независимые камеры. Поэтому смешивание воды и воздуха исключается. Если же это происходит, значит внутренняя целостность нарушена.

Этапы ремонта

Когда вода с бака спущена, можно переходить непосредственно к ремонту. Замена мембраны в гидроаккумуляторе делается таким образом:

• во-первых, необходимо снять фланец, для этого, ключом откручиваются удерживающие его гайки;
• после этого, достается старая мембрана;

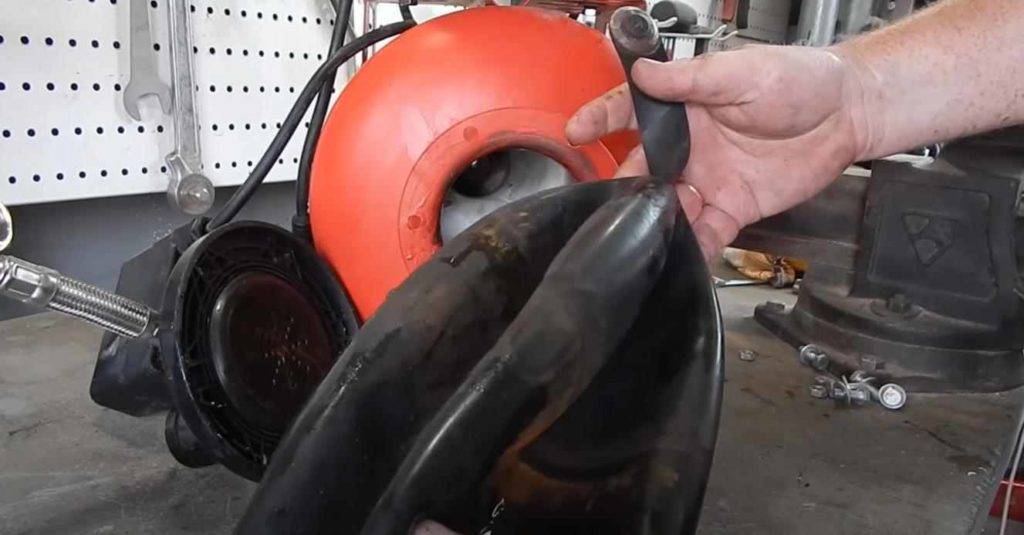

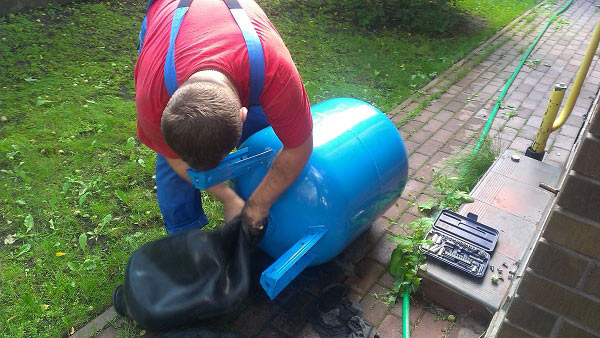

  Достаем старую мембрану

• ее нужно внимательно осмотреть и найти место повреждения. Во-первых, это позволит точно удостовериться, что она порвалась, а во-вторых, нужно оценить размеры повреждения. Ведь если они небольшие, ее можно попробовать завулканизировать;

  Проверяем где мембрана порвалась

• теперь желательно осмотреть внутренности бака – скорее всего в нем будет грязь и ржавчина. Поэтому, его требуется хорошо почистить;
• после этого, нужно внимательно осмотреть фланец – на нем не должно быть никаких повреждений и заусенцев. Если есть какие-либо отслоения, они зачищаются наждачной бумагой. То же самое относится и к посадочному месту – его нужно тщательно очистить;

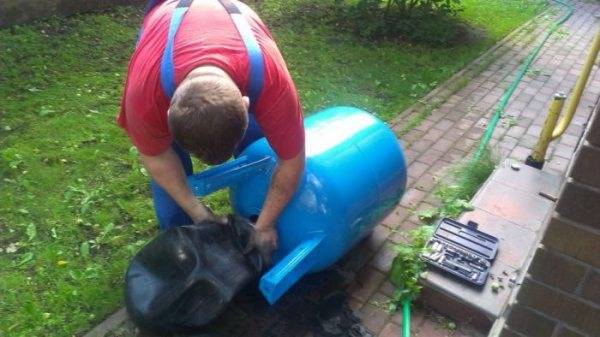

• теперь требуется взять новую мембрану, расправить ее и вставить ее на место старой;
• после этого, она накрывается фланцем и он затягивается гайками.

На этом сам процесс замены заканчивается. Теперь, нужно делать пробный пуск гидроаккумулятора. Для этого, он обратно подсоединяется к водопроводу. Но в начале, в него нужно накачать воздух до рабочего давления, оно составляет 1,5-2 атмосферы.

А после, включается подача воды. При этом, не стоит открывать кран подачи на полную мощность. Это может привести к разрыву мембраны, поэтому, вода набирается постепенно.

Таким образом, поменять мембрану своими руками довольно просто. И с этим без проблем можно справиться не привлекая специалистов. Тем более, стоимость замены в специализированном центре, может получиться довольно высокой.

Гидроаккумулятор: работа и причины его отказа

Одним из важнейших «игроков команды» становится гидроаккумулятор, позволяющий создавать и хранить запас воды, защищать систему и оборудование от форс-мажорных ситуаций. Это устройство называют по-разному, иногда не совсем правильно: расширительный либо накопительный бак, гидробак, экспанзомат, мембранный бак, или просто — ГА. Это закрытая емкость, которая имеет гидравлическую камеру, изменяющую свой объем. Для того чтобы представить, как работает гидроаккумулятор, необходимо рассмотреть его конструкцию.

Устройство мембранного бака

Любой гидробак имеет определенное число элементов. В его состав входит:

• корпус, изготавливаемый из нержавеющей стали;
• мембрана (груша), которую делают из специальной, эластичной и прочной резины (EPDM, BUTYL);
• ниппель для подачи воздуха;
• фланец, оборудованный клапаном, он предназначен для закачки воды;
• специальные приборы — манометр, реле давления;
• платформа (опоры).

Как видно, устройство достаточно простое, однако непрерывная, интенсивная работа способна «сгубить» даже самые надежные конструкции. Современные качественные модели накопительных емкостей имеют большой эксплуатационный ресурс, работают долго, и без «капризов». Однако возможные неисправности гидроаккумулятора надо знать, так как исключить некоторые поломки все-таки нельзя.

Задачи сосуда и их выполнение

Накопительный бак состоит из двух камер: в одной из них находится воздух, в другой вода. Последний отсек заслуживает особого внимания. Это резиновый мешок, или мембрана. Принцип работы хранилища основан на сдавливании жидкости сжатым воздухом. Когда в системе расходуется вода, давление падает.

Гидробак незамедлительно реагирует на произошедшие изменения: он быстро восстанавливает параметры благодаря подаче новой порции жидкости, но без малейшего участия насоса. Естественно, редкое включение в работу этого главного прибора насосной станции гарантирует его более длительную эксплуатацию.

С помощью реле для гидробака задают два важнейших параметра давления воды: его верхний и нижний пределы. Когда значение становится минимальным, гидроаккумулятору «помогает» насос: он включается и работает до тех пор, пока давление снова не достигнет максимальной (заранее установленной) отметки.

Мембранный бак устраняет наиболее частые проблемы, возникающие при работе автономного водоснабжения, систем отопления либо экономичных гелиосистем. Аккумуляторы воды помогают:

стабилизировать давление; быстро выровнять напор воды при интенсивном ее использовании; предотвратить возникновение гидроударов, крайне опасных для системы; гарантировать подачу воды при выходе из строя насоса, из-за перебоев с электроэнергией, но в этом случае гидробак должен иметь большой объем; значительно продлить жизнь главного элемента насосной станции, так как редкие периоды работы гидравлической машины исключают быстрый износ оборудования.

Особенность мембранного бака в том, что КПД этого прибора-сосуда не определяется. Устройство или работает, или нет.

Симптомы неисправности гидроаккумулятора

Мембранный бак — относительно простая конструкция. Поэтому часто возможные неисправности гидроаккумулятора можно обнаружить визуально.

Одним из признаков его «бездействия» становится участившееся срабатывание предохранительного клапана. Когда давление в системе повышается до предельных значений, он сбрасывает воду, защищая приборы и трубы. Другие симптомы неисправности:

неоправданное включение насоса в работу при каждом водозаборе; неравномерный поток жидкости из крана — рывками, маленькими порциями; манометр, показывающий, что изменение давления идет скачкообразно: в этом случае стрелка прибора сначала резко идет вверх, потом падает до нуля.

При обнаружении этих признаков можно быть практически уверенными в том, что гидроаккумулятор либо некорректно работает, либо неисправен. Поиск источника проблемы и ее устранение — следующая операция, которая предстоит владельцам гидробака и насоса (насосной станции).

С ремонтом неисправного гидробака медлить нельзя. Игнорирование некорректной работы накопительного оборудования приведет к тому, что вскоре проблема коснется не только емкости, но и других элементов системы водоснабжения или отопления. Такой сценарий вряд ли кого-то воодушевит, так как в этом случае расходы на исправление серьезно возрастут.

Проверка и диагностика неполадок гидробака

Начнем с того, что от работы гидроаккумулятора во многом зависит нормальная функциональность всей водопроводной системы. И если водоснабжение сбоит, то вы обязаны как можно раньше найти причину и произвести качественный ремонт. Иначе это может привести к появлению более серьезных поломок, из-за чего, в свою очередь, неизбежно выйдет из строя все оборудование. И наиболее распространенной причиной является именно мембрана для гидроаккумулятора.

Рассмотрим, как это выяснить, как выполнить диагностику и замену данного элемента.

Как правило, все неполадки легко устраняются своими руками. Ознакомимся с основными «симптомами» и с тем, что нужно предпринимать в той или иной конкретной ситуации.

Насос сбоит, часто включается/выключается

Скорее всего, вышла из строя мембрана. Чтобы диагностировать данную неисправность, отключите гидробак от водопроводной системы, после чего запустите слив жидкости. В случае если во время этого будет выходить воздух, значит, на мембране имеются механические повреждения. Проблему можно решить замену вышедшей их строя мембраны на новую.

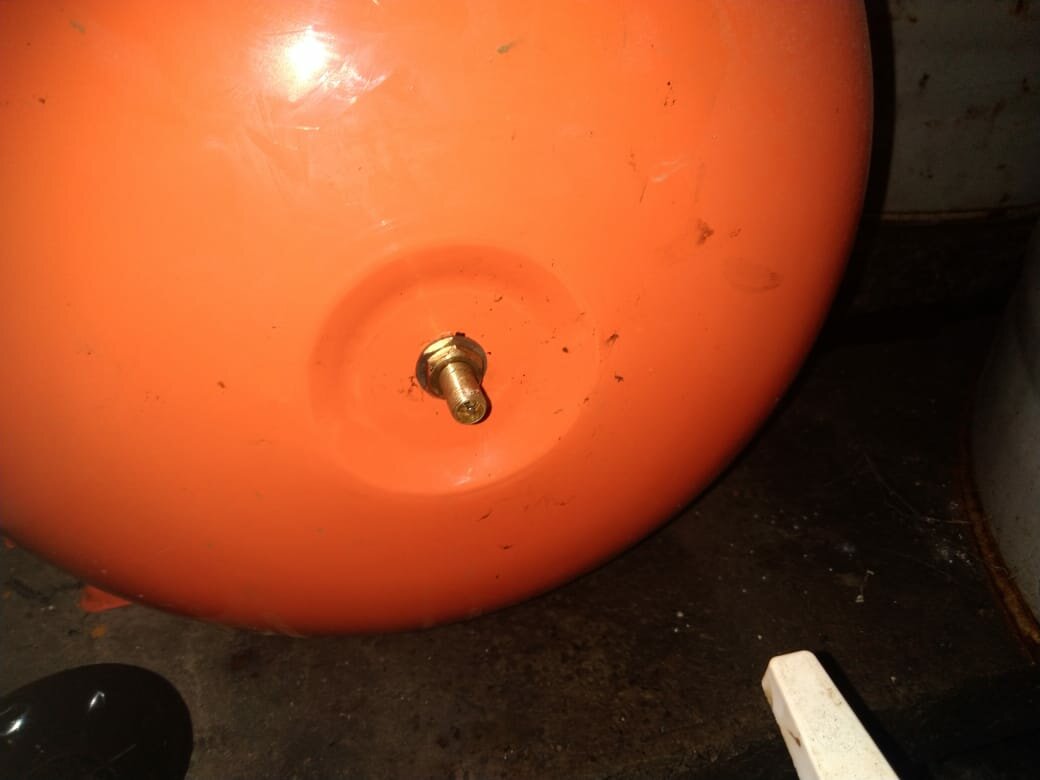

Вода протекает из ниппеля

Это также является свидетельством поломки мембраны. Диагностика в данном случае та же, но замена поврежденного элемента может решить проблему.

Напор воды слабый

В данном случае существует сразу две возможные причины – выход из строя насоса либо неправильно подобранный объем гидроаккумулятора. В первом случае проблема решается установкой нового насоса, а во втором – проведением расчетов и заменой изделия на более подходящее.

В системе слишком низкое давление

Здесь все просто: либо ниппель сломался, либо в емкости попросту нет сжатого воздуха. Следовательно, для решения проблемы необходимо заменить ниппель или же накачать давление до требуемого показателя.

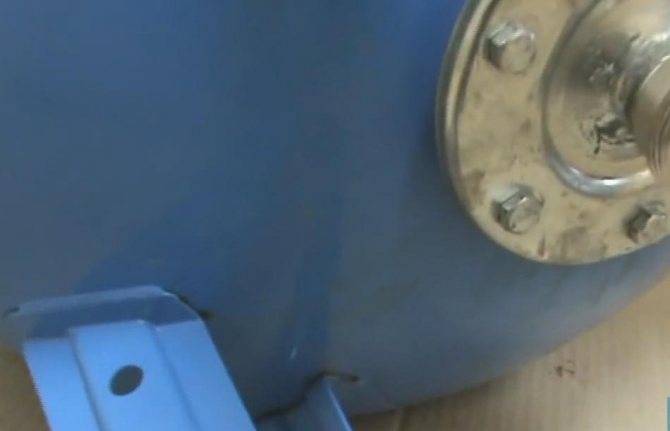

Течет вода из-под фланца

Причина, по всей видимости, заключается в нарушении герметичности соединений. Необходимо лишь подтянуть крепления или же заменить изношенный элемент.

Также рекомендуем ознакомиться с некоторыми полезными советами, касающимися обслуживания гидробаков. Они приведены ниже.

1. Каждый месяц осматривайте устройство, проверяйте, насколько его рабочие параметры соответствуют норме (последняя индивидуальна для каждой конкретной модели бака).
2. Если гидроаккумулятор не будет использоваться какое-то время, то его необходимо держать в сухом месте, заботясь о том, чтобы он не контактировал ни с какими нагревательными устройствами (в противном случае материал мембраны может высохнуть и разрушиться).
3. Проверяйте, не появились ли в местах соединений либо на корпусе ржавые пятна.
4. Приблизительно каждые шесть месяцев производите проверку мембраны на предмет ее целостности.
5. Кроме того, регулярно смотрите, нет ли на соединениях влажных поверхностей либо подтеков.
6. Наконец, если вы наблюдаете сбои в работе устройства или неисправности, устраняйте их незамедлительно!

Также вас наверняка интересует, как выполнить проверку начального давления внутри гидробака? Ничего сложного здесь нет – просто действуйте в соответствии с инструкцией.

Шаг первый. Вначале отключите гидроаккумулятор от магистрали.

Шаг второй. Слейте всю воду из него.

Шаг третий. Далее подключите к ниппелю специальное устройство – манометр.

Шаг четвертый. Если показания манометра ниже тех, что были установлены по умолчанию, то, используя, к примеру, компрессор для автомобиля, накачайте давление до требуемого показателя.

Замена мембраны

Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.

Основные признаки, по которым можно определить повреждения мембраны:

• слишком частые включения насоса;
• течет вода из ниппеля и воздушного клапана.

В этом случае, ремонт мембраны делается в такой последовательности:

• прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
• после этого, гидроаккумулятор отключается от системы водоснабжения;
• с него сливается вода и спускается воздух;
• теперь нужно открутить фланец и вынуть старую грушу;
• далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
• после этого, новая мембрана расправляется и устанавливается на посадочное место;
• затем, он прижимается фланцем.

Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».

А как насчет гидробака без мембраны?

Помимо стандартных гидроаккумуляторов промышленного производства, существует еще один альтернативный вариант – изготовить подобное устройство своими руками. По сути, гидробак без мембраны будет представлять собой простой резервуар для воды, поскольку именно она (мембрана) и «занималась» поддержанием давления в водопроводной системе. Тем не менее, в разы проще приобрести уже готовый гидробак – пусть и самый недорогой.

Для собственноручного изготовления такого гидробака вам потребуется следующее оборудование и материалы:

• фитинги;
• емкость, объем которой составляет минимум 30 литров;
• ниппель;
• шаровый кран;
• прокладки, выполненные из резины;
• кран на 1/2 дюйма;
• герметик для уплотнения;
• гайки и шайбы для крепежей.

После подготовки всего необходимого можете приступать непосредственно к рабочему процессу. Последний ничего сложного собой не представляет, а алгоритм необходимых действий представлен ниже.

Шаг первый. Вначале проделайте в резервуаре отверстия – в нескольких местах (сбоку, на днище либо крышке).

Шаг второй. В то отверстие, что расположено на крышке, установите кран на 1/2 дюйма, при этом в обязательном порядке используйте герметик и резиновые прокладки для уплотнения соединения, а в конце надежно зафиксируйте шайбами.

Шаг третий. Насадите на этот кран тройник.

Шаг четвертый. Возьмите запорный кран на 3/4 с надетым тройником и установите его в нижнее отверстие.

Шаг пятый. Осталось только отверстие сбоку – сюда устанавливайте шаровый кран.

В итоге еще раз подчеркнем, что при неисправном гидробаке водопроводная система не сможет нормально функционировать. И причина неисправности, это, как правило, мембрана для гидроаккумулятора. Но если будете следовать нашим советам и инструкциям, то с легкостью устраните любую возникшую проблему!

Не забывайте при этом о своевременной профилактике – она поможет продлить срок службы гидробака и самого трубопровода!

Основные разновидности мембран для гидроаккумулятора

Классификаций несколько, рассмотрим вкратце каждую из них. Так, по своему предназначению мембрана для гидроаккумулятора может быть:

• для водопроводных систем;
• для отопительных систем.

Ознакомимся детальнее с каждой из разновидностей. Итак, мембраны для гидроаккумулятора, которые используются в системах водоснабжения, обладают такими характеристиками:

• они изготовлены из каучука;
• рассчитаны на давление не более 7 атмосфер;
• невосприимчивы к бактериям;
• могут применяться при температуре в пределах 0-70 градусов.

Что же касается изделий, предназначающихся для отопительных систем, то такие имеют несколько другие характеристики:

• они выполнены из материала EPDM (специальной резины, которая производится по особой технологии);
• рассчитаны на давление не более 8 атмосфер;
• могут применяться при температуре не более 99 градусов.

У описываемой в данной статье мембраны для гидроаккумулятора, как и у любого другого устройства или элемента, имеются свои недостатки. Речь, прежде всего, о ее неустойчивости к следующим негативным факторам:

• резкие температурные перепады;
• внезапное/частое сжатие;
• слишком высокая температура (более 70 или 90 градусов соответственно);
• слишком высокое давления (хотя данный момент не очень актуален для водоснабжения/отопления, поскольку рабочее давление бытовых насосов небольшое).

Тем не менее, вообще избежать негативного воздействия почти нереально. Так, в вечернее время увеличивается расход воды – все мы по приходу домой хотим приготовить ужин, принять душ и прочее. Из-за этого вода, накопленная в баке, быстро расходуется. Аналогичная ситуация наблюдается и в утреннее время. А потому, невзирая на то, что производители уверяют в пятилетнем гарантированном срок службы мембраны, в действительности она требует более частой замены (детальнее об этом поговорим в конце статьи). В идеале ее целостность следует проверять минимум раз в год.

Для бытового использования чаще всего приобретаются изделия на 24-80 литров (самые большие варианты могут вмещать до 2 000 литров, однако для обычного частного дома это неактуально по вполне очевидным причинам). Кроме того, немалой популярностью пользуются изделия на 100-200 литров (в частности, для домов, где проживает по 4 или 5 человек).

Принцип работы гидроаккумулятора

Работа всех гидроаккумуляторов построена на едином принципе – мембранная камера с водой, изготовленная из полимерного материала, со всех сторон окружена воздухом, закачанным под определенным давлением, регулируемым специальным датчиком.

Поэтому давление жидкости в мембранной камере, а значит и во всей системе домашнего водопровода всегда стабилизируется воздушной прослойкой. Это значит:

• Система домашнего водопровода на 100% защищена от гидравлических ударов разного рода, поскольку оборудована датчиком, который открывает регулирующий клапан, стравливающий избыточное давление.
• При незапланированном отключении электричества, у пользователя всегда есть запас 50-100 литров воды, в зависимости от емкости, для обеспечения жизнедеятельности.
• Датчик уровня жидкости в емкости, подключенный к реле включения насоса, подающего воду в систему, настроен таким образом, что включает подающий воду насос только при необходимости. Это, во-первых, снижает расход электроэнергии, во-вторых, повышает долговечность деталей насоса.
• Вода в емкости гидроаккумулятора не имеет соприкосновения с водой, поэтому замена металлического бака никогда не потребуется в связи с его износом от коррозии.

Все эти показатели обеспечивают бесперебойную работу системы домашнего водопровода.

Как найти и исправить поломку

Устройство гидробака

Чтобы самостоятельно найти неисправность, необходимо знать устройство гидравлического аккумулятора. Части его конструкции:

• металлический корпус;
• резиновая мембрана;
• фланец с выводом для подачи воды;
• ниппель для закачивания воздуха;
• установочная платформа.

Частое включение насоса вызывает несколько факторов:

• Низкое давление воздуха в баке. Устраняется подкачиванием компрессором через ниппель.
• Потеря герметичности. В металлическом корпусе появляются отверстия из-за ржавчины или механического повреждения. Емкость покрывают жидким мыльным раствором, чтобы найти протечку. Герметичность восстанавливают специалисты.
• На реле регулировки давления выставлена маленькая разница порогов. Проблема исправляется регулировкой небольшой пружины устройства.
• Разрыв мембраны. Резиновая груша внутри бака может лопнуть из-за чрезмерного растяжения, трения о стенки емкости, вследствие естественного износа. Поломку исправляют заменой или ремонтом мембраны. Вулканизация резинового изделия восстанавливает его целостность. При замене следует выбирать оригинальную деталь аналогичного объема.

Низкое давление воды:

• Недостаточная мощность насоса. Проверить расчеты по соответствию объема гидроаккумулятора и характеристик агрегата.
• Пропускает обратный клапан. Выполнить замену детали, предварительно перекрыв воду.

Мембрана для гидроаккумулятора

Постоянное падение давления воды:

Разрежение воздушной среды – следует подкачать компрессором или насосом до 1.5-2 атмосфер. Поломка ниппеля. Устройство, через которое накачивают воздух, может сломаться. Теряется герметичность бака. Можно выполнить замену ниппеля в гидроаккумуляторе своими руками или отвезти прибор в сервисный центр

Деталь закреплена гайкой, ее осторожно выкручивают, затем вынимают. При установке нового ниппеля используется резиновая прокладка и герметик

Потеки жидкости на корпусе:

• Фланец пропускает жидкость. Если деталь новая, достаточно подтянуть винты ключом. Старый поржавевший фланец требует замены. Детали продаются в специализированном магазине. Они бывают полностью из металла или с пластиковыми вставками.
• Течь из ниппеля. Причиной проблемы является разрыв мембраны. Для замены необходимо снять фланец, затем вынуть резиновую емкость. Рекомендуется вымыть бак изнутри. Новая мембрана устанавливается после полного высыхания. Она закрепляется фланцем.

Во сколько обойдется замена?

Как уже отмечалось ранее, мембрана – это такой элемент описанного в статье оборудования, который ломается чаще всего. И неудивительно, ведь она постоянно растягивается и сжимается. Что же касается конкретной стоимости замены, то она зависит, прежде всего, от производителя, разновидности мембраны и самого гидробака.

Если по непрерывно пользуетесь водопроводной системой, то рекомендуем вам отдать предпочтение более дорогостоящей мембране, способной выдержать большое количество эксплуатационных циклов. Также заметим, что мембрана импортного производства будет стоить примерно так же, как половина нового гидробака. Зато срок службы такого изделия в несколько раз превышает аналогичный для более дешевых вариантов.

А как насчет гидробака без мембраны?

Помимо стандартных гидроаккумуляторов промышленного производства, существует еще один альтернативный вариант – изготовить подобное устройство своими руками. По сути, гидробак без мембраны будет представлять собой простой резервуар для воды, поскольку именно она (мембрана) и «занималась» поддержанием давления в водопроводной системе. Тем не менее, в разы проще приобрести уже готовый гидробак – пусть и самый недорогой.

Для собственноручного изготовления такого гидробака вам потребуется следующее оборудование и материалы:

• фитинги;
• емкость, объем которой составляет минимум 30 литров;
• ниппель;
• шаровый кран;
• прокладки, выполненные из резины;
• кран на 1/2 дюйма;
• герметик для уплотнения;
• гайки и шайбы для крепежей.

После подготовки всего необходимого можете приступать непосредственно к рабочему процессу. Последний ничего сложного собой не представляет, а алгоритм необходимых действий представлен ниже.

Шаг первый. Вначале проделайте в резервуаре отверстия – в нескольких местах (сбоку, на днище либо крышке).

Шаг второй. В то отверстие, что расположено на крышке, установите кран на 1/2 дюйма, при этом в обязательном порядке используйте герметик и резиновые прокладки для уплотнения соединения, а в конце надежно зафиксируйте шайбами.

Шаг третий. Насадите на этот кран тройник.

Шаг четвертый. Возьмите запорный кран на 3/4 с надетым тройником и установите его в нижнее отверстие.

Шаг пятый. Осталось только отверстие сбоку – сюда устанавливайте шаровый кран.

В итоге еще раз подчеркнем, что при неисправном гидробаке водопроводная система не сможет нормально функционировать. И причина неисправности, это, как правило, мембрана для гидроаккумулятора. Но если будете следовать нашим советам и инструкциям, то с легкостью устраните любую возникшую проблему!

Не забывайте при этом о своевременной профилактике – она поможет продлить срок службы гидробака и самого трубопровода!
