В чем секрет цилиндрового замка?

Несмотря на достаточно простое устройство цилиндрового замка, он крайне надежен.

Все основные элементы, представленные в разрезе, имеют определенные функции:

Цилиндр (личинка) обеспечивает секретность изделия, посредством перемещения и фиксации в рабочей позиции засова замка.
Рычаг служит для управления защелкой при открывании и закрывании двери ключом.
Засов-защелка и ригель удерживают дверь в закрытом виде с помощью захода в запорную планку.
Ответная планка – элемент с отверстиями для ввода засовов во время запирания дверей.
Лицевая рамка – деталь врезного замка с отверстием для вывода засовов. Служит креплением замка к торцу двери.
Ключ управляет механизмом секретности, обеспечивает ввод и вывод засова.
Корпус – основная деталь изделия, внутри которого устроена вся система механизма.

Схема устройства цилиндрового замка в разрезе.

Способы установки: плюсы и минусы

Если классифицировать замки по способу установки, существует всего три вида: навесные, накладные, и врезные. В принципе, всем известно, чем они отличаются, но всё же мы рассмотрим их особенности, и сравним целесообразность использования.

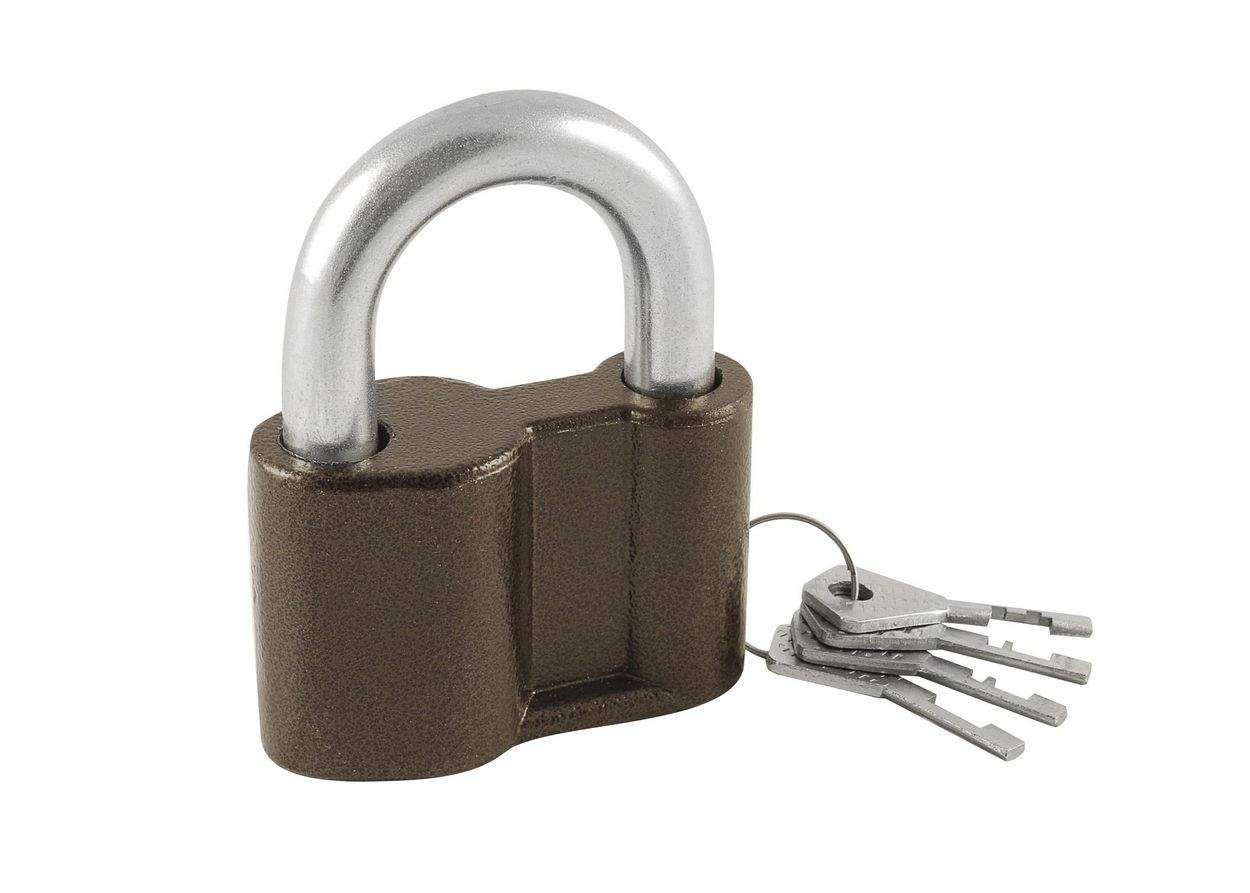

Навесными замками сегодня пользуются разве что в сёлах – да и то, закрывают на них только сараи, да погреба. Дело в том, что каким бы супернадёжным ни был сам замок, для того, чтобы открыть дверь, достаточно сорвать петли, на которые он навешивается.

Грабители в этом случае пользуются не отмычкой, а монтировкой, так что ставить такой замок на входную дверь в доме никому не советуем. Другое дело – гараж: там петли толстые, стальные, приваренные к самой двери, сорвать которые не так-то просто. Да и то, хозяева гаражей чаще всего используют навесной замок лишь в дополнение к замку накладному.

Навесной замок на гаражных воротах

Основным преимуществом накладного замка является тот факт, что при его установке, которая, кстати, чаще всего выполняется своими руками, не нарушается целостность двери. Соответственно, чтобы его снять для его ремонта или замены, достаточно открутить лишь несколько шурупов.

Обратите внимание! Так как накладной замок ставится со стороны помещения, снаружи он защищён полной толщиной полотна. Деревянную дверь, оснащённую таким запором, не выбьешь ногой, как в случае с врезным замком, но для этого дверное полотно должно быть глухим, и сделано из массива дерева, а не быть пустотелым внутри

А ещё лучше, если входная дверь будет металлическая.

По большому счёту, у таких замков больше минусов, чем плюсов:

Во-первых

их невозможно установить на дверях, имеющих двойной притвор – а на входе это важно для обеспечения звукоизоляции.

Во-вторых. если воры проникли в дом через окно, то им и время не надо тратить на взлом накладного замка.

Так как он изнутри открывается без ключа, они спокойно могут выйти через дверь. Удобство для хозяина оборачивается удобством и для злоумышленника, поэтому те квартиры, двери которых оснащены подобным замком, всегда в зоне риска. Но чаще всего, люди отказываются от них по той простой причине, что очень уж неэстетично смотрится на двери накладной корпус.

Как ни крути, самое широкое распространение получили замки врезные. Их ставят и на входе, и внутри помещений: как на металлические (см. Врезка замков в металлические двери: советы профессионалов ) и деревянные, так и на пластиковые двери.

Справедливости ради отметим, что на взлом двери, оснащённой врезным замком, требуется столько же времени и сил, сколько и на дверь с накладным замком. Речь идёт именно о взломе, а не о вскрытии замка!

Потому что, в случае с взломом, основную роль играет не степень надёжности замка, а прочностные характеристики материала, из которого изготовлена коробка и дверное полотно. Основным достоинством врезного замка, является его скрытая установка, которая обеспечивает высокую эстетику двери.

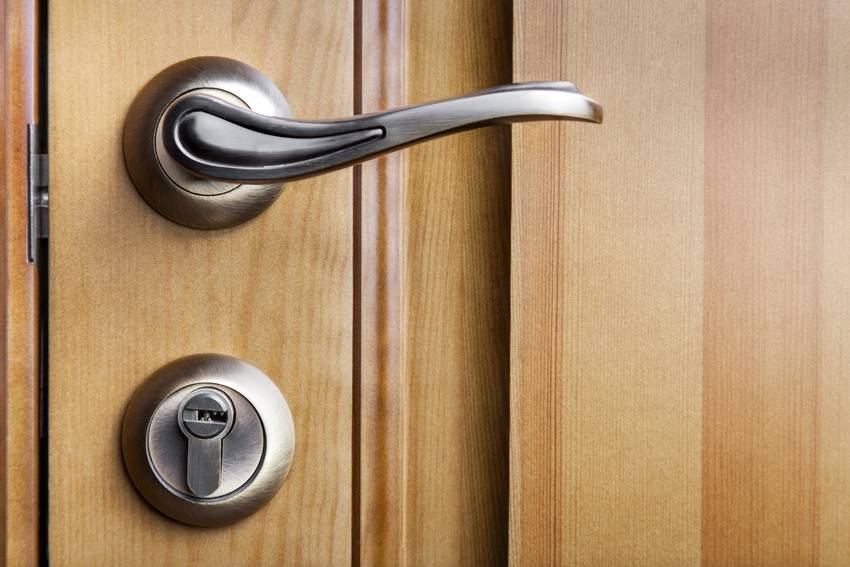

Цилиндровый замок на деревянной входной двери

Корпус врезного замка представляет собой плоский монолитный блок, под установку которого в торце дверного полотна выбирается глубокий паз. В том месте, где должны располагаться прорези для ключа, сверлится сквозное отверстие соответствующего размера. После водворения замка на штатное место, эти отверстия закрываются декоративными накладками.
Вообще, правильно собранные врезные замки, выглядят геометрически правильно и аккуратно, служат долго, работают надёжно. Единственно, что напрягает большинство людей, так это достаточно массивный ключ, который неудобно носить в кармане.
Обычно при утрате ключей, врезной замок приходится менять полностью. Исключение составляет запирающее устройство, у которого имеется сменный узел, который в народе называют личинкой — это позволяет при поломке или утере ключей, произвести его замену, не трогая корпус замка.

Личинка для замка цилиндрового типа

Данный факт очень важен, так как другая модель замка может и не вписаться в имеющийся паз на двери, а нарезка нового посадочного места сильно ослабляет полотно и портит его внешний вид. Однако личинка и является самым уязвимым местом замка: даже если она имеет сложный механизм, её можно выбить сильным ударом, либо попросту высверлить дрелью.

https://youtube.com/watch?v=mL1BSC_QqtA

Некоторые особенности замков

По используемому креплению замки можно разделить на два типа:

накладные;
врезные.

Монтаж накладных замков своими руками делается на внутренней половине двери. Непосредственно в толщину дверного полотна проводится установка врезных замков.

В каждом замке главными частями являются:

исполняющая система;
секрет.

Устройство, которое проводит опознание ключа, называется секретом. Оно может быть двух видов:

электронным;
механическим.

Схема устройства ригельного замка.

Замки также подразделяются на несколько различных групп. Все зависит от примененного секрета. Известно несколько разных типов:

сувальдные;
цилиндровые;
дисковые;
кодовые.

У каждого замка существует индивидуальный механизм. Он, в свою очередь, подразделяется на:

механический;
электромагнитный;
электромеханический.

В дверном полотне чаще всего выполняется установка механических замков. Запором служит стальной стержень, который устремляется в пластину, имеющую специальный паз, прикрученный к дверному блоку. В результате дверь оказывается надежно запертой.

У электромагнитных замков запором является мощный электромагнит, притягивающийся к стальной пластине, закрепленной на блоке. Электромеханический замок представляет собой обыкновенный засов, имеющий электропривод.

На надежность замка влияют определенные факторы. Во-первых, он должен иметь повышенную степень секретности, во-вторых, его корпус должен обладать высокой прочностью. Чем больше толщина металла, из которой изготовлен замок, тем надежнее. Конечно, для межкомнатных дверей не нужна установка дорогостоящего и мощного замка. Гораздо важнее его внешний вид и красивая ручка.

Очень часто дверные замки изготавливаются с механизмом фиксации двери, когда она закрыта. Наиболее распространенными сегодня стали:

Схема устройства сдвоенного цилиндрового замка.

ригели;
накладные;
врезные;
защелки.

Установка врезных дверных замков своими руками делается непосредственно в полотно двери. Поэтому они абсолютно незаметны с внешней стороны. Более надежными считаются механизмы, снабженные предохранительным устройством. Когда происходит движение ручки, приходит в движение кулачок. Он надавливает на защелку, заставляя ее двигаться назад. Одновременно с этим происходит натяжение пружины. После возвращения ручки к своему первоначальному положению кулачок под ее давлением приходит в свое исходное состояние. Когда дверь закрывается, движение защелки осуществляется только благодаря скосу. Происходит самостоятельное срабатывание пружины, защелка захлопывается.

В конструкции пружина защелки выполняет одновременно и функцию фиксирования. При давлении на защелку вторая пружина защелкивает ригель. При поворачивании ключ начинает своей бородкой в первую очередь приподнимать фиксаторы, выпадающие из верхних отверстий. Затем бородка давит на ригель и подталкивает его вперед. При возвращении бородки в свое начальное состояние фиксатор вновь заходит в верхнее отверстие, не позволяя ригелю сработать автоматически. У замка имеется возможность работать с двойным закрыванием, потому что ригель оснащен внизу двумя нишами.

Запирающие устройства обладают разной степенью секретности. Они подразделяются на:

бессувальдные;
сувальдные;
цилиндровые.

Схема устройства дискового замка.

В системах первого типа надежность осуществляется за счет различных по форме выступов, сделанных на пластине. Порою таких выступов насчитывается около 90.

Сувальдные устройства, изобретенные англичанином Чабом, снабжены повышенной секретностью. В каждом замке на ключе сделаны особые углубления, расположенные под 90° к бородке. Стальная коробка снабжена пружинящими пластинами разных габаритов. Фиксирующий ригель может сработать, если ключ начнет одновременно приподнимать и захватывать пластины.

Цилиндровый замок получил повышенную надежность благодаря цилиндрическому каналу, сделанному специально для ключа. Штифты совместно с пружиной не допускают поворачивания ключа. Если вставленный ключ сможет приподнять все штифты, запорное устройство поднимется, в результате цилиндр сможет повернуться. Подобные цилиндровые механизмы считаются врезными, их можно закрывать обыкновенным способом. Надо сказать, что цилиндровые устройства считаются самыми надежными. Ключи в данном случае имеют разную форму и огромное количество.

Виды замков

Прежде всего, следует разобраться в классификации замков и их описании по ГОСТ. Существует несколько основных критериев, по которым определяют отличия отдельных видов фурнитуры.

В первую очередь, необходимо различать замки для входных и межкомнатных дверей, их устройство в некотором плане может быть схоже, но в целом это абсолютно разные элементы.

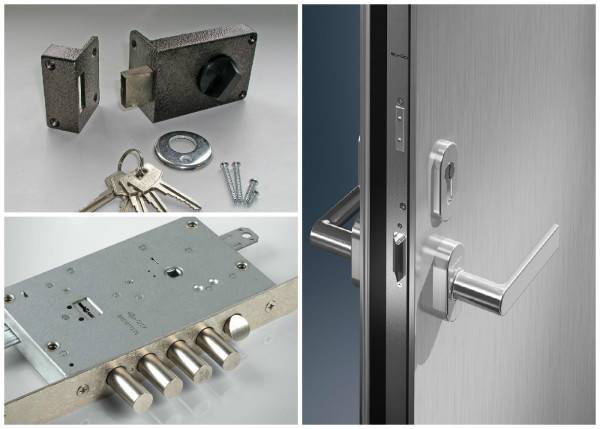

Если говорить о способах монтажа, стоит выделить следующие разновидности:

Накладной. Это простейшие модели, используемые для установки на входных дверях. Они крепятся непосредственно на полотно, ручкой обычно не комплектуются. Выполнить такую работу своими руками не составит особого труда.
Врезной. К таким относится преимущественное большинство современных замков как для входной, так и для межкомнатной двери. Врезной замок согласно ГОСТ вкладывается внутрь полотна и может соединяться с ручкой.
Встроенный. Устанавливается в процессе изготовления дверного полотна и является непосредственно его составной частью. Это идеальный вариант для металлической входной двери.

Разновидности дверных замков в зависимости от способа монтажа

Строение практически любого дверного замка основано на наличии следующих элементов:

секретный механизм (личинка);
выдвижные ригели;
ручка;
фалевый язычок;
накладная панель.

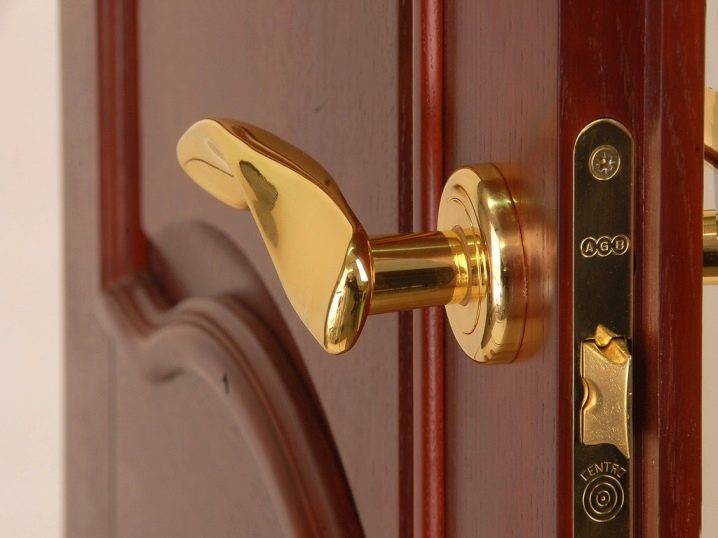

Замки для межкомнатной двери обычно ограничиваются наличием простой защелки, без секретного механизма. При этом входную дверь нельзя оставить без надежной запирающей фурнитуры. Все изделия классифицируются по уровню секретности и степени надежности. Принадлежность к тому или иному классу обусловливает количество доступных комбинаций секретки. Чем их больше, тем сложнее взломать дверь с помощью отмычки. К тому же есть отдельная категория взломоустойчивых моделей. Некоторые из них не могут быть вскрыты без наличия родного ключа.

Пример конструкции цилиндрового замка штифтового типа

Для того чтобы больше вникнуть в этот вопрос и сделать правильный выбор при покупке необходимо рассмотреть типы личинок по ГОСТ более подробно.

Конструктивные особенности

В конструкцию любого затворного устройства входят следующие составляющие:

Личинка;
Ригели;
Язычок;
Дверная ручка;
Ответная панель;
Декоративная планка.

Модели для межкомнатных блоков часто ограничиваются только защелкой. В них не предусмотрен секретный механизм. А входные конструкции обязательно должны иметь надежную затворную фурнитуру.

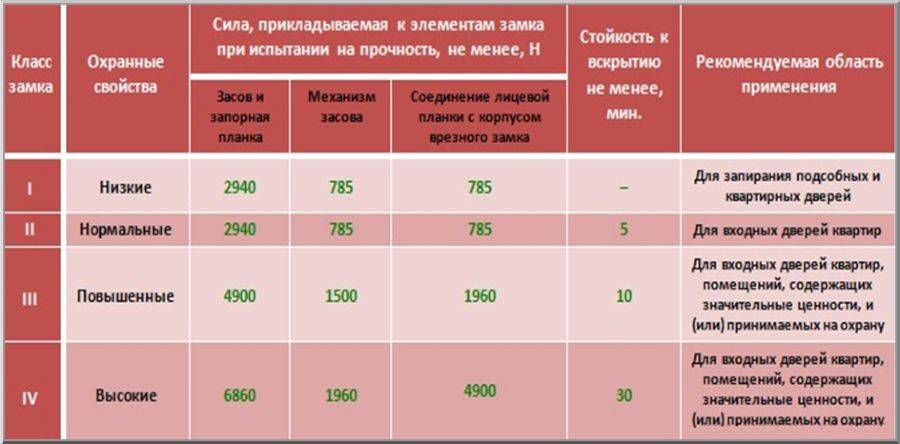

Поэтому все замки подразделяются на отдельные категории по степени секретности запирающего механизма. Класс надежности характеризуется количеством возможных комбинаций самой секретки устройства. Чем их больше предусмотрено, тем сложнее открыть замок при помощи отмычек.

Многие производители также выпускают специальные затворные механизмы, устойчивые к взлому. Некоторые из таких моделей можно открыть только при помощи родного ключа.

Виды дверных замков

Все запирающие устройства в своем составе имеют:

фиксирующее приспособление;
специальный короб для запора, сделанный из металла;
задвижку;
ключ для перемещения ригеля.

От того, какова конструкция дверного замка, зависит его назначение. Способ крепления блокирующих механизмов к дверному устройству подразделяет их на:

врезные, их устанавливают внутрь;
накладные, закрепляются на внутренней стороне дверей.

Необходимо запомнить, дверные накладные и врезные замки изготавливают для «левых» и «правых» дверей, не советуют при установлении их переворачивать. Это может поспособствовать их ненормальному функционированию.

Устройство врезного замка.

Имеются универсальные дверные замки, в которых возможен переход с левой на правую дверь, и наоборот. Такое можно сделать, если переставить засов-защелку или защелку. Эта операция проводится без разборки всего замка.

Любопытной разновидностью накладного дверного замка является замок-балка. У него имеется два засова. Они перемещаются по всей ширине двери горизонтально. Этот замок встает на защиту двери и со стороны, где находятся петли.

Тяжелее поддается монтажу врезной вид дверных замков, отсюда большая вероятность не особо качественной установки. Место дверного полотна, где происходит их врезка, основательно ослабляется. А его более близкое расположение к внешней поверхности делает двери более доступными взломщику. Надо отдать должное врезным замкам, которые менее видимы и более удобные в использовании.

Накладные дверные замки не имеют таких недостатков, как врезные. Их элементарнее установить, в местах монтажа они не понижают крепость. Накладные замки прекрасно функционируют на дверях, которые открываются внутрь. Данный вид дверного замка отлично защищает от покушений с внешней стороны, но взломщику, находящемуся в помещении, он не помеха. У накладных замков есть недостаток – это изменение внешнего вида дверей в худшую сторону.

Схема накладного дверного замка.

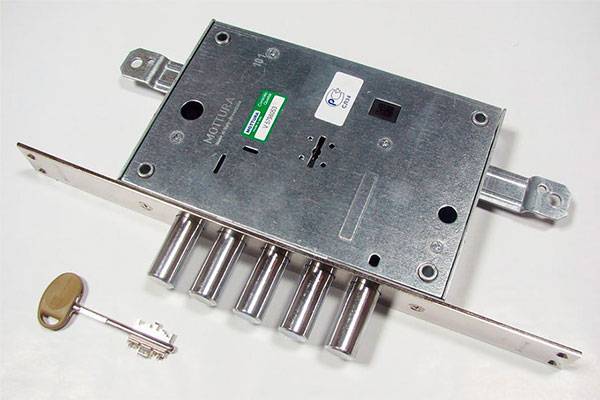

Сейчас изготавливают дверные замки с несколькими засовами. Их называют многозапорными замками. Надежная запорная система та, засовы (ригели) которой распределены по как можно большей длине торца двери.

Наиболее известным механизмом замка двери является врезной запор. В его состав входят:

корпус;
лицевая планочная деталь;
приводной рычаг;
засов с основным действием;
засов со специальной защелкой.

Вне зависимости от того, каково крепление к дверям, приспособление нынешних замыкающих механизмов содержит две составляющих:

секрет, с его помощью узнается ключ к замку;
исполнительное устройство, выполняет запирание.

Устройство дверного замка: из чего он состоит?

Запирающие замки появились вместе со строительством жилищ и возникновением имущественного расслоения в обществе. Как только возникла частная собственность, появилась необходимость в ее защите. Конечно, есть еще небольшие поселения людей, где о запирании дверей речь не идет, но это скорее исключение. На протяжении большого периода блокирующие дверную коробку механизмы видоизменялись, производители старались сделать запор надежнее, увеличивая его блокировочные свойства. Но не менялась функция замочного аппарата – запирание дверей и защита имущества.

Внутреннее устройство замка

Как снять и разобрать замок входной или межкомнатной двери с пружиной

Качественно сделанные и правильно установленные входные металлические двери могут исправно служить своим хозяевам годами. Но, несмотря на надёжность конструкции, самое уязвимое место любого дверного блока – замочный механизм. Особенно интенсивно эксплуатируются замки с защёлками и ручками, так как зачастую они используются в качестве основных.

Многие домовладельцы сталкиваются с различными проблемами в работе запирающих устройств. Наиболее часто встречаются такие дефекты, как:

заклинивание защёлки;
заклинивание механизма;
«заедание» ключа при открывании и закрывании двери.

Устав от подобных проблем, хозяева решают снять замок с металлической двери, чтобы проверить наличие признаков неисправностей. Однако если механизм установлен без перекоса, а размеры отверстий в корпусе соответствуют размерам ригелей и защёлки, то внешний осмотр результата не даст.

Желательно увидеть врезной замок в разобранном виде, чтобы попытаться починить его. Особые навыки для этого не требуются и такую работу можно выполнить самостоятельно. Хотя, конечно, представление о конструкции механизма и о том, как снять и разобрать дверной замок с ручкой у домашнего мастера должно быть.

Врезной дверной замок

Не вдаваясь в особенности конструкции замочных устройств конкретных производителей, можно сказать, что разобранный механизм будет выглядеть так:

корпус;
запирающий механизм сувальдного или цилиндрового типа;
круглые или нажимные ручки;
подпружиненная фалевая защёлка;
запорные ригели.

Разборка не заканчивается демонтажем корпуса. Иногда имеет смысл разобрать и секретный механизм. Чаще это делают при ремонте устройств сувальдного типа, тогда как решение разобрать личинку дверного цилиндрового замка зачастую бывает нецелесообразным. Проще поменять эту часть механизма целиком.

Снятие замка – первый этап дефектовки запирающего устройства. Для этого предварительно необходимо снять ручку с входной двери. Многих интересует вопрос, как разобрать конструкцию с круглыми ручками. Решается он так же, как и в случае с нажимной ручкой:

отсоедините ручку или шар-накладку от механизма,
выкрутите крепёжные детали,
извлеките вторую часть ручки,
выкрутите винты крепления лицевой планки.

Теперь можно снять замок с входной двери, разобрать защелку, а при необходимости в дальнейшем снять личинку.

Как разобрать дверной замок

Стремление производителей к унификации приводит к тому, что разобрать простой врезной замок «Cisa», «Fuaro» или «Apecs» под силу даже неспециалисту. Стоит отметить, что иностранные и отечественные модели экономичного сегмента мало отличаются друг от друга. А именно они наиболее популярны для установки на металлические двери в квартиру.

Рассмотрим процесс демонтажа на примере того, как разобрать российский замок «Эльбор» сувальдного типа

Примем во внимание, что ручки и лицевая планка сняты заранее

Открутите винты крепления крышки – некоторые из них могут быть скрыты под фирменными наклейками.
Аккуратно снимите крышку, чтобы не потерять внутренние пружины.
Выньте пластины секретного механизма и держите их так, как они смонтированы изготовителем.
Извлеките запорные ригели, монтажные втулки и защёлку с пружиной.

Когда изделие разобрано, осмотрите детали на наличие повреждений, очистите их от грязи и соберите в обратной последовательности. Заметим, что разобрать цилиндровый замок даже легче ввиду того, что в нём отсутствует сложный сувальдный механизм.

Источник : https://all-doors.ru/polezno-znat/kak-snyat-i-razobrat-zamok-vhodnoj-dveri/

По устройству запирающего механизма

Существует несколько классических схем. Именно от этого зависят, в первую очередь, надежность изделия и удобство пользования им.

Ригельный механизм

Самый простой и ненадежный по своему устройству замок для двери. Его еще называют реечным, так как запирающий элемент представляет собой металлическую планку с прорезями. Именно в них и должны попасть пазы ключа, чтобы можно было управлять движением ригеля. Как правило, такие замки ставят на калитках, дверях подсобок и тому подобное, то есть «малозначительных» объектах.

Цилиндровый

Устройство дверного замка этой разновидности более сложное, а потому именно такие модели рекомендуются к установке без ограничений; степень защиты и трудность с подбором ключей зависит лишь от типа секретки.

Дисковые устройства

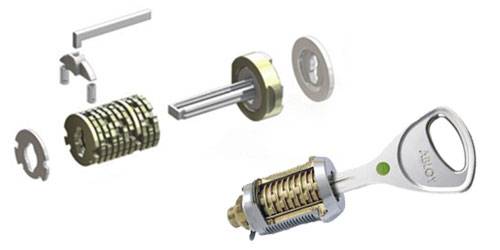

Замок в разрезе выглядит так.

Уровень защиты определяется количеством дисков, так как открывание происходит лишь при полном совпадении положений всех элементов.

Штифтовые

Такие замки более известны как английские. Принцип срабатывания тот же, только вместо дисков в механизме расположены личинки цилиндрической формы.

Специалисты отмечают минус таких замков – возможность выбивания секретки. Для ее защиты рекомендуется крепить дополнительное приспособление, протектор.

Сувальдные

В отличие от штифтовых аналогов, в таких замках запирающими элементами секретки являются пластины.

На конце ключа имеются выступы, при совпадении которых с прорезями в сувальдах и происходит открывание механизма. Для его защиты от повреждения часто крепятся бронепластины, чем повышается устойчивость двери к взлому.

В продаже встречаются и другие разновидности замков, хотя они не более чем модификации отмеченных выше – эл/магнитные, «невидимки», кнопочные, с сигнализацией, дистанционным управлением и тому подобное. При выборе изделия в первую очередь необходимо учитывать специфику его использования

И хотя решение принимается самостоятельно, стоит обратить внимание на ряд моментов:

на входную дверь желательно ставить не менее двух замков, причем разнотипных. Это усложнит подбор ключей;
степень защищенности проема зависит не только от массивности, степени секретности запорного механизма, но и от прочности блока, дверного полотна, правильности их монтажа.

Не следует упускать из виду и такой момент – чем необычнее конфигурация бороздок ключа, тем сложнее изготовить его дубликат. А потому ориентироваться на самые оригинальные, эксклюзивные типы замков вряд ли стоит. При утере ключа запорное устройство, скорее всего, придется полностью заменять. А с учетом стоимости таких образцов перспектива не самая привлекательная.

Принцип работы замка

Как правило, принцип работы замочного механизма будет полностью зависеть от типа замка. Все замки условно разделяются на несколько категорий, в зависимости от типа механизма устройства и его сложности. В данном случае, выделяют замки с простым и сложным, механическим и электрическим замочным механизмом.

К категории простых замочных механизмов можно отнести такие типы замков, как висячий и накладной. К устройствам со сложным рабочим механизмом относятся сувальдный и цилиндровый замок.

Большей популярностью пользуются механические замки, именно их чаще всего можно встретить на большинстве межкомнатных дверей. Подобные замки отличается несложным в работе механизмом, дешевизной и доступностью. Как правило, они устанавливаются тогда, когда к уровню защиты не предъявляется никаких повышенных требований.

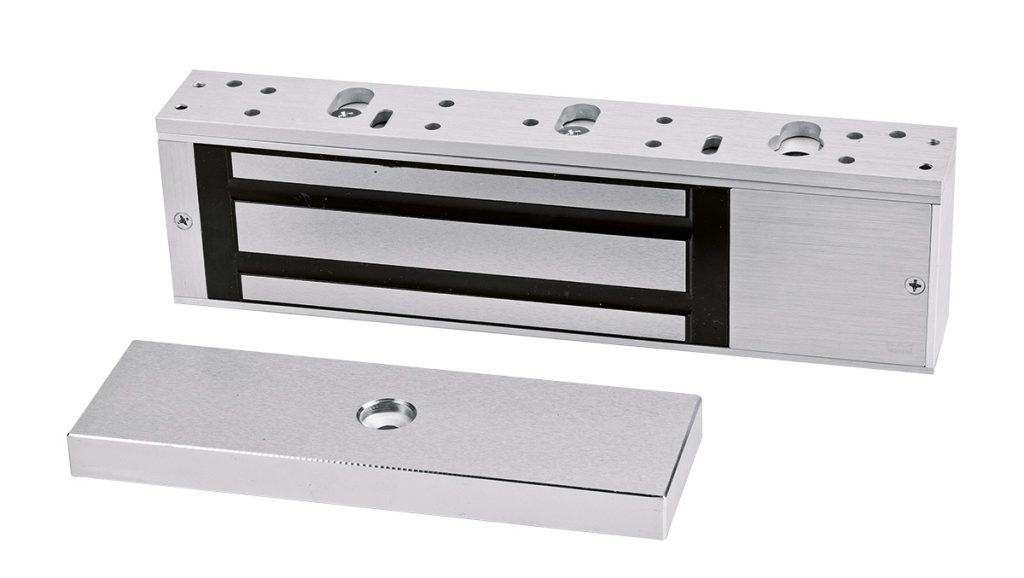

Электромагнитные замки – современные устройства для защиты двери от интеллектуального и грубого взлома с высочайшим уровнем защиты. В последнее время подобные замки можно довольно часто встретить даже в самых простых межкомнатных дверях в квартире. Подобный замок выглядит довольно привлекательно, отличается удобством использования и компактными размерами, к тому же может обеспечить ограничение доступа к любой комнате в доме.

Как правило, принцип работы обычных механических замков будет отличаться в зависимости от типа замка, однако, все они будут отпираться за счет использования ключа. Именно ключ является основным элементом, который запускает рабочий механизм замка. При подборе правильной кодовой или поворотной комбинации, штифты замков поддаются, ставятся в правильно положение, тем самым отодвигая пружины и освобождая доступ к двери.

Как правило, без ключа и знания нужной комбинации, открыть большинство типов механических замков довольно сложно. К тому же, при применении грубой силы или даже интеллектуального взлома с использованием специальных профессиональных отмычек, существует большая вероятность поломки замка без получения доступа к двери.

Как открывать дверной замок без ключа: что делать, если захлопнулась дверь или потерялся ключ Как правильно выбрать межкомнатные двери в квартиру Ремонт дверного замка в металлических дверях Теплоизоляция металлических, деревянных, пластиковых дверей в частном доме Разборка, ремонт двери своими руками, замена разбитого стекла и монтаж штапиков Отделка дверей дерматином, пластиком, сравнительные характеристики Установка балясин, перил Антискользящие покрытия на ступени Что такое косоуры: лестницы из металла своими рукам Фурнитура для складных дверей Установка раздвижных межкомнатных дверей на рельсах и роликах Сборка и установка коробки межкомнатной двери Стандартные размеры межкомнатной двери с коробкой: высота, ширина и толщина дверей по стандарту ГОСТ Оформление и декор крыльца и входной двери в частном деревянном доме Как врезать замок в забор из профнастила: установка электромеханического, кодового, электрического, замка Монтаж резиновых уплотнителей на входные металлические двери

Механизм секретки

Ключевая составляющая замкового устройства – личинка, которая обеспечивает блокировку дверного блока во входном проеме, препятствуя проникновению в частный дом или квартиру посторонних особ.

Различают несколько вариантов секретных приспособлений.

Сувальдные

Подобные изделия обустроены наиболее надежным секретом. Внутри таких механизмов расположены сувальды. Для них используются специальные ключи «бабочки». При их повороте в замочной скважине затворный механизм приподнимается до установленного уровня кодировки.

Цилиндровые

Это стандартные замки, секретная часть которых выполнена в форме цилиндра. Внутри личинки обустроены штифты, предназначенные для блокировки затворного приспособления в закрытом состоянии. На ключе выполняются специальные насечки, которые согласно установленной схеме сдвигают штифты, предоставляя возможность провернуть затворный механизм.

Ригельные

Модели ригельного типа с обратной стороны оборудуются защелкой. Сегодня они считаются менее надежными, поэтому используются редко. Принцип действия такого устройства основан на оттягивании двух ригелей, расположенных внутри замка, ключом или защелкой.

Дисковые

Этот вариант также не является достаточно надежным, но дисковые конструкции применяют чаще, чем ригельные. Ключ напоминает прут, разрезанный пополам, на котором сделано несколько насечек. При повороте ключа внутри замкового механизма прокручиваются диски, которые формируют тоннель и механизм освобождается.

Крестовые

Это самый ненадежный вариант замкового механизма с крестообразным ключом. Личинку такого замка можно вскрыть любой крестообразной отверткой или прочими похожими предметами.
