Какие бывают запчасти для гидроаккумуляторов и как их правильно подобрать

Замена фланца гидроаккумулятора

Обычно это происходит так: на его корпусе появляются ржавые подтёки, начинается подкапывание. Так как насосная станция находится под постоянным давлением воды, несвоевременный её ремонт может привести к неприятным последствиям. Поэтому, как только на фланце стала проступать ржавчина – его необходимо заменить.

Производители гидроаккумуляторов не скрывают, что фланец является расходной деталью, поэтому в магазинах сантехники никогда не было дефицита этого товара. Фланцы изготавливаются из разного материала: пластика, нержавейки, обычного металла. Отличаются эти изделия только ценой. В этой статье покажем порядок замены фланца гидроаккумулятора.

Перед заменой отключаем насосную станцию от электричества. Затем открываем кран холодной воды и сливаем её из труб и бака. Далее откручиваем гибкий шланг, соединяющий корпус станции с гидроаккумулятором. Из бачка польётся остаток воды, поэтому надо подставить под неё какую-нибудь ёмкость.

Ключом на 14 откручиваем 6 болтов и снимаем фланец с корпуса.

При осмотре детали стало понятно, что металл проржавел на сквозь и требует замены. В магазине сантехники был приобретён такой же фланец, только с пластиковой вставкой в месте контакта с водой. Надеемся, пластмасса защитит его от ржавчины.

Устанавливаем фланец на станцию в обратном порядке. Сначала прикручиваем его к корпусу, затягивая болтами с гайками.

На фланце, который мы сняли с гидроаккумулятора, диаметр отверстия равнялся ¾. На новой детали- 1 дюйм. Поэтому необходимо использовать муфту для перехода с большего диаметра на меньший. Для исключения протечек в месте соединения желательно использовать льняную паклю и пасту Unipak, или любой другой влагостойкий герметик.

Обматываем резьбу на фланце паклей, наносим немного пасты и закручиваем муфту газовым ключом. Затем прикручиваем гайку шланга.

Теперь необходимо накачать воздух в баке гидроаккумулятора. Подсоединяем обычный насос к ниппелю и доводим давление воздуха до 1,5 Бар.

Чтобы запустить насосную станцию в работу, в её корпус необходимо добавить 1,5 л воды. Для этого откручиваем пробку на заливной горловине и наливаем туда воду.

Включаем станцию в розетку. Бак начнёт заполняться водой, закачивая её из скважины. Если по каким-то причинам давление на станции не поднимется до определённых значений, это значит, что в неё попал воздух. В этом случае надо повторить всю процедуру заново: выключить станцию из розетки, налить в неё воду и запустить двигатель. Как только аппарат наберет давление 2,5-3 Бар, станция выйдет в рабочий режим и отключится.

В дальнейшем от вас потребуется время от времени проверять её на наличие подтёков.

На какие модели обратить внимание

Разобравшись в специфике оборудования, перейдем к рейтингу. Чтобы решить, какой выбрать гидроаккумулятор из предложенных моделей, воспользуйтесь знаниями, полученными из нашей статьи.

SPERONI AV 100

Модель для крупного жилища имеет объем 100 литров. Вертикальный тип установки обеспечит оптимальный расход свободного пространства в помещении. Самая сильная сторона аппарата – мембрана из пищевой резины.

Zilmet Ultra-Pro

Гидравлические аккумуляторы производства Zilmet предназначены для питьевой жидкости температурой -10…+99 °C. Также работают с растворами, количество гликоля в которых не превышает половины. Защищены от коррозии.

Джилекс пл./фл 100л

Вместительный гидробак сможет поддерживать систему водоснабжения в крупном доме с большим количеством точек водозабора. Имеет толщину стенок 1 мм. Мембрана выполнена из бутиловой резины.

VCF-36L, вертикальный

Данная модель справится с обслуживанием системы небольшого жилища на 2-3 человека. Устройство характерно вертикальным типом установки. Присутствуют опоры для повышения устойчивости. Объем – 36 литров.

Аквабрайт ГМ-80 B

Температурный диапазон жидкости такого агрегата составляет 0…+99 °C. Воздух в баке имеет давление 1,5 атмосфер. Тип установки данного устройства от Аквабрайт – вертикальный. Емкость составляет 80 литров.

Смета на строительство дома, на ремонт и отделку квартир – программа DefSmeta
   Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.

Критерии выбора

Очевидно, что одной из основных характеристикой гидроаккумулятора является его объем. Следует помнить — вода обычно занимает лишь половину резервуара. Кроме того, следует учитывать особенности эксплуатации – это оборудование может быть «запасником» на случай отключения электроэнергии. Насос в это время не работает, но водообеспечение дома не прекратится за счет подачи жидкости из гидроаккумулятора. В этом случае выбирается объем более номинального.

Номинальный объем выбирается с учетом того, что гидроаккумулятор при нормальном режиме работы включается около 15 раз в час. Имеет значение и производительность насоса. При этом базовым параметром в расчетах выступает объем потребления воды. Вычислить его с высокой степенью точности не составляет труда, посчитав количество точек потребления с коэффициентами водопотребления по системе UNI 9182. В то же время необходимости в подобной точности нет, поскольку существует не так много вариаций подобного оборудования.

Установка гидроаккумулятора

Достаточно приблизительных расчетов:

• Не более трех точек потребления и насос с производительностью порядка 2 куб. м./час соответствуют гидроаккумулятору на 20-24 литра.
• До 8 потребителей и насос на 3,5 куб. м/час — 50-60 литров.
• Более 10 точек расхода и насос 5 куб. м/час – 100 литров.

Когда рассчитывается давление воздуха в гидроаккумуляторе для систем водоснабжения, учитывается место расположения гидроаккумулятора в соотношении с самой высокой точкой забора воды.

Гидроаккумулятор должен обеспечить:

• давление выше, чем в системе,
• подъем на определенную высоту (из подвала на уровень жилого помещения, а иногда и на 2, 3 этаж),
• нормальный напор в кране (не менее 0,5 бара).

При расчете давления для подъема считают, что на каждые 10 метров (примерно 3 этажа) необходим 1 бар давления.

Таким образом для частных домов выбираются гидроаккумуляторы с давлением в пределах 1,5-4,5 бара.

Иногда рекомендуют при выборе принимать во внимание массу заполненного гидроаккумулятора, однако, эта характеристика важнее при установке оборудования, предпочесть резервуар с давлением меньше необходимого только потому что он легче, неправильно

Возможные неисправности

Поломкой, которая в любом случае требует обращения к специалистам, является повреждение корпуса. «Залатать» его в домашних условиях не получится.

Появление воды в воздушном клапане – признак повреждения мембраны. Починке такая перегородка не подлежит

Ее надо заменить, причем важно приобрести идентичную, не пытаясь подогнать первую, которую удалось купить. Порядок действий:

1. Отрезать гидроаккумулятор от системы водоснабжения, перекрыв вентиль.
2. Слить воду с резервуара и из расположенного после вентиля участка подводной трубы.
3. Отсоединить резервуар и частично разобрать его (открутить болты и снять контрфланец).
4. Достать поврежденную мембрану через образовавшееся отверстие.
5. Подготовить мембрану, обработав ее наружную поверхность тальком.
6. Подготовить внутреннюю полость гидроаккумулятора, продув ее воздухом.
7. Установить новую мембрану в соответствие с инструкцией (обеспечить плотное прилегание ее фартука к фланцу).
8. Собрать гидроаккумулятор.
9. Восстановить снизившееся из-за потери герметичности давление воздуха.

Быстрое снижение давления воздуха – свидетельство повреждения ниппеля. Если продувка не изменит ситуацию, его потребуется заменить.

Правильный выбор, грамотная установка и эксплуатация гидроаккумулятора позволят стабилизировать водоснабжение в доме или на даче.

Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2023 год

Популярные модели – это устройства отечественного и зарубежного производства. Каждый товар имеет краткое описание, технические свойства, плюсы и минусы. Приведённые аккумуляторы – наиболее ходовой товар, который, по мнению покупателей, соответствует цене и качеству. Лучшие производители из данной серии:

• «Wester»;
• «Reflex»;
• «Джилекс»;
• «Вихрь».

Модель «WAO 80» от фирмы «Wester»

Установка российского производства используются для бытовых нужд. Корпус выполнен из прочного металла, который продлевает срок службы прибора, диафрагма – из пищевой резины EPDM. Все материалы экологически чистые и на вкусовые качества питьевой воды никак не влияют. В простонародье, данную установку называют расширительным бочком.

Внешний вид гидроаккумулятора «WAO 80» от фирмы «Wester»

Технические характеристики:

Wester WAO 80
Достоинства:

• Постоянное рабочее давление;
• Заглушает гидравлические удары;
• Сглаживает последствия водных ударов, влияющих на работу насосов и тепловых котлов, тем самым увеличивая их срок эксплуатации;
• Устраняет потерю воды в случае протечки системы;
• Надёжность конструкции;
• Экологически чистый продукт;
• Недорогой прибор по стоимости.

Недостатки:

Не выявлены.

Модель «DE 100» от фирмы «Reflex»

Данный тип аккумуляторов применяется в повысительных установках, сетях отопления (напольные водные) или пожаротушительных системах. Каркас выполнен из листовой стали, внутри имеется специальное покрытие, которое при соприкосновении с водою не образует коррозию. В баке отсутствует арматура: запорная, сливная и проточная. Мембрана сменная, в виде груши.

Внешний вид аккумулятора для системы водоснабжения «DE 100» от фирмы «Reflex»

Технические характеристики:

Тип установки:	вертикальный
Габариты (сантиметры):	48/83,5
Масса нетто:	19 кг
Объемность:	100 литров
Максимальное рабочее давление:	10 бар
Давление в ёмкости:	4 бар
Фланец:	металлический
Исполнение:	на ножках
Штуцер:	1 дюйм
Рабочая температура (градусы):	70-100
Производитель:	Германия
Средняя цена:	7500 рублей

DE 100 Reflex
Достоинства:

• Несложный монтаж;
• Надёжность;
• Возможность менять мембрану;
• Не образуется коррозия;
• Приглушает шумовые удары.

Недостатки:

Не выявлены.

Модель «Краб 50» от фирмы «Джилекс»

Автоматическая станция с полным набором элементов, необходимых для установки. Корпус выполнен из пластика, оснащён манометром, календарём смены фильтров. Насос включается и выключается автоматически, фильтрация воды осуществляется предварительно, до её поступления в трубопровод. Особенность агрегата: можно производить монтаж, не зависимо от направления потока воды.

Модель «Краб 50» от фирмы «Джилекс» — внешний вид

Технические характеристики:

Тип установки:	вертикальный
Бак:	50 литров
Давление рабочее:	1-5,5 бар
Реле:	1,4-2,8 бар
Масса нетто:	10 кг 900 г
Корпус:	пластиковый
Присоединительный разъём:	дюйм
Максимальный ток:	10 А
Рабочая температура:	35 градусов
Сколько стоит:	5700 рублей

Краб 50 Джилес
Достоинства:

• Дизайн;
• Компактный;
• Устойчивость к коррозии;
• Функционал;
• Лёгкий и удобный монтаж: не требуются дополнительные настройки;
• Автоматика;
• Соотношение цены и качества.

Недостатки:

Не выявлены.

Модель «ГА-50» от фирмы «Вихрь»

Идеальный вариант гидроаккумулятора для частного дома. Все характеристики соответствуют потребительскому запросу, каркас выполнен из прочных и устойчивых к коррозии материалов. С основной задачей устройство справляется. Как подключить установку – подробно описано в инструкции по эксплуатации.

Модель «ГА-50» от фирмы «Вихрь» — внешний вид гидроаккумулятора

Технические характеристики:

Тип установки:	горизонтальный
Номинал бака:	50 л
Температура:	до 45 градусов
Мембрана:	сменная, из пищевой резины
Рабочее давление (максимум):	8 бар
Материал фланца:	сталь
Масса нетто:	7 кг
Размеры (сантиметры):	37,5/54/35
Воздушное давление:	2 бар
Предназначение:	для насосов до 1 кВт
Средняя стоимость:	2000 рублей

ГА-50 Вихрь
Достоинства:

• Надёжный;
• Возможна замена мембраны;
• Долгий срок службы;
• Простата установки;
• С функцией автономного включения/выключения;
• Недорогой.

Недостатки:

Не выявлены.

Процесс подключение гидроаккумулятора

Если гидроаккумулятор правильно подключить, то всё дальнейшее техническое обслуживание можно делать самостоятельно. Поэтому, правильно подключите данной устройство, чтобы потом не мучатся во время его работы.

Для подключения гидроаккумулятора надо использоваться обратный клапан. Подключается аккумуляторный бак к погружному насосу, поэтому клапан не позволит течь воде. Также можно выбрать глубинный насос марки Джилекс, который можно опускать на дно колодца или скважины. Конечно, есть и другие виды насосов. Ведь насосный аппарат также способен закачать воздух для насосной станции. Разберём обычный случай монтажа гидроаккумулятора.

Механизм подключения гидроаккумулятора:

1. Измеряем габариты гидроаккумулятора;
2. Достаём схему труб водоснабжения и отопления;
3. Ищем свободное место для установки согласно габаритам;
4. Из найденных вариантов для установки оставляете место, которое ближе всего к насосу;
5. Соединяем погружной насос с гидроаккумулятором.

Таким образом, вы вычислите место для установки гидроаккумулятора.

Устройство должно находиться на максимально близком расстоянии с водным насосом. Как правило, аккумуляторы в этом случае располагаются на входе в дачный дом. Чтобы в последствие обслуживать гидроаккумулятор, надо рассчитать его интеграцию в систему холодной и горячей воды. Такая необходимость связана со сбрасыванием воды из бака. Поэтому внимательно относитесь к месту установки.

Опубликовано 02.06.2020 Обновлено 24.02.2022 Пользователем admin

Как сделать гидроаккумулятор без мембраны своими руками – Жми!

Обустраивая максимальный комфорт проживания в загородном доме, хороший хозяин, прежде всего, задумывается об автономной системе водоснабжения.

Но многие из них порой не знают, с чего начать или, например, какие конструктивные элементы должна иметь водопроводная система.

Чтобы облегчить эту задачу многим владельцам загородных домовладений, мы в этой статье подробно расскажем о том, из каких компонентов должно состоять автономное водоснабжение, а также детально опишем процесс создания гидробака своими руками.

Схема водопроводной системы загородного дома

Эффективная подача воды в частном домовладении, как правило, обуславливается наличием в системе водоснабжения следующих важных компонентов:

• насосный агрегат, выбор которого должен зависеть от количества воды, которое предполагается расходовать;
• реле давления насоса, которое будет регулировать его отключение;
• гидроаккумулятор, способствующий стабильному водоснабжению, а также защите всей системы от гидроударов при включении насоса;
• трубы для изготовления магистрального трубопровода;
• коллекторы для разводки труб;
• фильтрационная установка для очистки воды;
• точки потребления воды, которые могут быть представлены в виде запорных кранов различного типа.

В указанном списке мы не зря выделили гидроаккумулятор, так как он является ключевым конструктивным элементом автономного водоснабжения. Поэтому остановимся на его описании более подробно.

Выполняемые задачи

Гидроаккумулятор в водопроводной системе призван выполнять ряд следующих важных задач:

• поддерживает равномерное давление воды в системе;
• упреждает и снижает гидроудары, появляющиеся при включении насоса;
• продлевает эксплуатационный срок использования насоса;
• предотвращает поломки всех конструктивных элементов водоснабжения.

Как видим, устройство гидробака в водопроводе играет весьма существенную и значительную роль.

Как сделать самостоятельно

Рынок насосного оборудования на сегодняшний день имеет весьма широкую линейку гидробаков различных типов от разных производителей, поэтому можно без особых усилий подобрать себе агрегат согласно индивидуальным требованиям.

Однако многим умельцам вполне под силу изготовить гидроаккумулятор без мембраны своими руками, причем он не будет уступать по техническим характеристикам заводским аналогам. Опишем процесс создания гидробака своими руками.

Какие материалы необходимы

Чтобы изготовить гидроаккумулятор своими руками, прежде всего, стоит позаботиться о наличии следующих материалов для монтажа конструкции этого агрегата:

• пластиковая или алюминиевая емкость, объем которой должен быть не менее 30–40 л;
• реле давления;
• манометр любого вида;
• тройник и четверник;
• запорный кран размером ¾;
• полдюймовый кран;
• шаровой кран;
• ниппель от обычной велосипедной камеры;
• набор гаек и шайб;
• лист резины для изготовления необходимых прокладок;
• герметик.

Порядок выполнения работ

Алгоритм изготовления гидробака заключается в следующих последовательных действиях:

Выполнив указанный порядок работ, вы будете иметь хороший гидробак без мембраны.

Как будет функционировать

Принцип первого запуска и работы гидроаккумулятора заключается в следующих важных моментах:

• сразу необходимо включить насос;
• открывается шаровой кран на боковой поверхности;
• после того, как из крана пойдет вода, его закрывают;
• с помощью обычного насоса, через ниппель накачиваем воздух в емкость, создавая при этом необходимый уровень давления в агрегате;
• количество необходимого давления при этом отрегулирует реле давления.

После выполнения всех указанных операций, можно смело говорить о том, что гидробак готов к эксплуатации в системе водоснабжения.

Таким образом, в этой статье мы подробно рассказали о функциональном назначении гидроаккумулятора. Надеемся, что воспользовавшись нашими советами и рекомендациями, вы без особых усилий сможете изготовить гидробак для автономного водопровода в загородном доме.

Предлагаем посмотреть видео, благодаря которому Вам будет легче сделать гидроаккумулятор своими руками:

Рейтинг гидроаккумуляторов

Мембранные баки за короткий промежуток времени стали незаменимым элементом системы подачи воды в загородном доме. Это оборудование выпускают отечественные и зарубежные производители. Техника отличается объемом запаса воды, конструктивными решениями, функционалом. На рынке представлены небольшие модели для дач, универсальные решения для частных домов с разным количеством проживающих, небольших коммерческих предприятий. Проект VyborExperta.ru изучил особенности гидроресиверов в разных категориях, отзывы владельцев, мнения профессионалов в сфере водоснабжения. При составлении рейтинга проверялось соответствие рабочих характеристик заявленным параметрам.

Особое внимание уделялось следующим критериям:

• Объем резервуара – количество воды в баке влияет на автономность системы, но увеличение габаритов приводит к росту цены – необходимо найти разумный компромисс;
• Тип мембраны – конструктивные особенности влияют на срок службы ресивера, качество питьевой воды, сложность обслуживания и замены диафрагмы;
• Способ монтажа – вертикальные баки экономят полезную площадь, горизонтальные позволяют равномерно распределить нагрузку на основание;
• Материал корпуса – устойчивость к коррозии влияет на срок эксплуатации, качество воды;
• Рабочее давление – характеристика должна соответствовать параметрам насосного оборудования. Чем выше показателе, тем более универсальным становится ресивер.

Не все отобранные для тестирования модели удовлетворили требования экспертов. Низкое качество мембраны и антикоррозийной защиты, несоответствие заявленным техническим характеристикам – такие баки исключались из нашего рейтинга.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

• Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
• Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

• Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
• Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре. Подключение к насосу. Существует несколько формул для расчёта давления в расширительном баке

По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

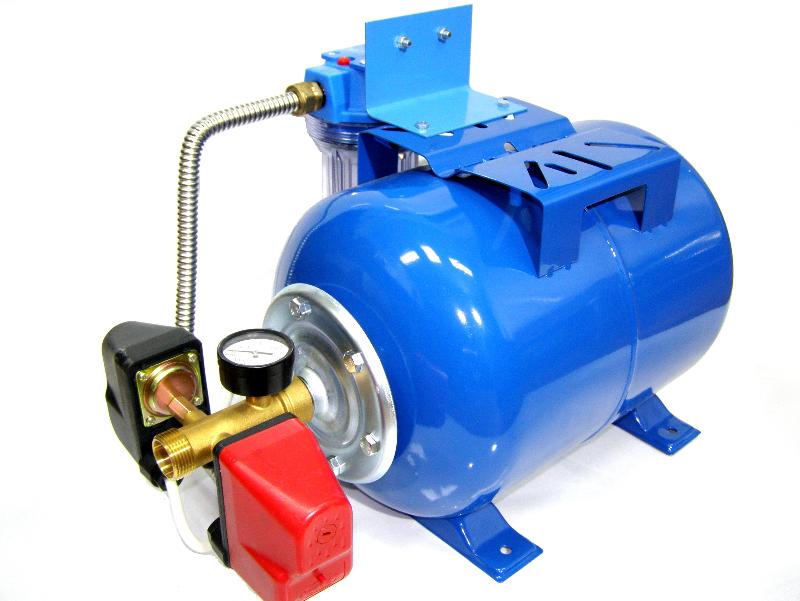

Особенности монтажа гидроаккумулятора

К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.

Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.

Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара – его устанавливают производители прибора (прочитайте: “Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке”).

Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.

Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения – информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.

Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.

Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.

После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.

Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.

Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.

После того как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.

Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.

По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.

В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.

Описание

Гидроаккумуляторы подразделяются на несколько видов. Например, по объёму они выпускаются 24 л, 50 литров, 80 л и другие. А также существуют горизонтальные и вертикальные модели. Диаметр тоже может быть разным – от 120 мм до 670 мм. Гидроаккумулятор может выполнять такие функции, как:

• защищать от изменения давления в жидкости, которое обычно происходит из-за быстрого изменения её скорости;
• сделать процесс подачи воды автоматизированным;
• обеспечить минимальный запас жидкости;
• уменьшить количество включений оборудования.

Часто бывает, что насосные станции выходят из строя. Как правило, это случается с более дешёвыми моделями, поскольку нередко производители экономят на их производстве.

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

• Чем выше мощность агрегата, тем больше должен быть объем гидробака.
• Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
• Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

• Допустим, производительность равна 80 л/мин или 4800 л/час.
• А в пиковые часы вам нужно 4500 л/час.
• При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
• Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

• 1 – начальное давление Pвозд (при выключенном насосе);
• 2 – поступление воды в резервуар при включении насоса;
• 3 – достижение максимального давления Pmax и отключение насоса;
• 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

• V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
• А – это расчетный расход воды (л/мин);
• К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

• А = 75 л/мин;
• Мощность насоса 1,5 кВт, соответственно К = 0,25;
• Pmax = 4,0 бар;
• Pmin = 2,5 бар;
• Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)
