Делаем запор для ворот своими руками

Потребительская ценность калитки

Как самостоятельный элемент ограждения калитка не используется. Она, а также ворота должны планироваться и строиться в комплексе со всем ограждением (забором). Основное требование пользователя состоит в том, чтобы эксплуатировать калитку без усилий, а закрываться она должна как можно проще, без задействования при этом основных ворот

К тому же, все дополнения на ней служат созданию гармонии с общим видом ограждения, дополняя или акцентируя внимание на этой малой архитектурной форме

Наличие потайного замка

Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.

Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.

Сама схема сбора данной конструкции выглядит следующим образом:

  • просверливается отверстие для болта, который имеет резьбу;
  • при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
  • с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
  • на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.

Универсальные варианты засовов

Устройства из этой категории годятся для оснастки и ворот, и калиток. Оборудуют их накладными и врезными механизмами.

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

Делаем «вертушку» и «шлагбаум» своими руками

Начнём с самой распространённой модели – «вертушка». Вертушка применяется для закрытия производственных или сельскохозяйственных помещений, в которых предусмотрены двустворчатые распашные ворота. Это самая простая в изготовлении разновидность. Одно из главных достоинств – это простота изготовления самостоятельно (без привлечения профи).

Самое простое устройство у поворотного запора

Самостоятельно придётся его изготавливать ещё и по той причине, что заводского производства просто не существует. Изделие должно в полной мере подходить под тип и размер ворот.

Алгоритм производства вертушки

Подготовить стальную полоску (например, швеллер) или деревянный брус нужной длины. Рекомендуется выбирать длину примерно 2/3 от существующей ширины створки, чтобы совершался охват как минимум 1/3 каждой створки, для обеспечения максимального уровня надёжности. Чаще всего это 1 метр. Если для производства выбран брус из дерева, то толщина его должна соответствовать как минимум 5 миллиметров, для стальной полосы – ширина в пределах 50 миллиметров, а толщина – больше 5 миллиметров.
Подготовить створку. Отступить от края 60 – 100 миллиметров и сделать отверстие для болта М10-М12

Важно, чтобы у болта была широкая головка и необходимая длина (захватывающая толщину ворот, бруса, двух шайб и 2 гаек).
Подготавливаем болт. Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани.
Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками.
На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть

Прорези можно сделать клиновидного типа,чтобы при закрывании легче притягивались.

Вертушка отличается высокой прижимной способностью, надёжностью, прочностью и, главное, – отличается популярностью для любителей делать всё своими руками.

Второй тип запоров – «засов шлагбаум». Тоже отличается популярностью, из-за простоты и повышенной надёжности.

Алгоритм изготовления шлагбаума

Подобрать железный швеллер или брус. В любой точке бруса (только не посередине) просверлить отверстие под болт М10-М12 – оптимально на расстоянии 80 миллиметров от торца. Расчёт длины бруса производится, как и в предыдущем случае.
Сделать разметку на створке, приложив предполагаемый засов. Просверлить сквозного типа отверстие диаметра под выбранный болт

Важно учитывать тип болта, так как именно на него будет осуществляться основная нагрузка. Его шляпка должна быть максимально широкой для обеспечения надёжного упора

Снаружи шляпка должна быть скрытой.
Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок.

Шпингалет для внешних ворот

Шпингалет прост в устройстве и установке

Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет. Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.

Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом :

  1. приварить 2 петли по краям полотен ворот;
  2. прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю;
  3. для усиления функций оснастить засов стопором.

Основные модели запоров

В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот — не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:

  • Горизонтальные. которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
  • Вертикальные. которые также имеют 3 подраздела — верхние, центральные и нижние.
  • Дополнительные. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

  1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
  2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
  3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
  4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
  5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

  • Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
  • Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

  1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
  2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
  3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

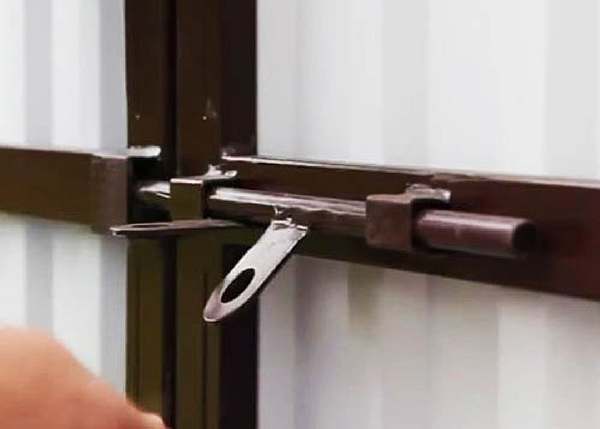

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

  1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
  2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
  3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
  4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом.Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Особенности монтажа

Стандартная процедура установки ручки включает:

  • разметку на полотне калитки;
  • подготовительные работы (просверливание отверстий);
  • крепление изделия.

Установка врезного замка с ручкой

Для монтажа запорного механизма данного типа необходимо:

  • наметить расположение замка на полотне и выпилить в этом месте паз прямоугольной формы;
  • проверить входит ли конструкция в отверстие;
  • просверлить выход для соединительного стержня, в который будет вставлен нажимной рычаг;
  • зафиксировать изделие, дополнительные элементы.

Многообразие ручек для уличных калиток позволяет подобрать подходящий вариант для входной конструкции, который будет отвечать необходимым критериям защиты, безопасности, надежности, эстетичности.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Другие варианты простых фиксаторов

Можно изготовить очень простой, но удобный в использовании фиксатор для ворот из двух металлических пластин с общей осью вращения. Для того чтобы зафиксировать ворота в нужном положении, достаточно лишь надавить ногой на планку, после чего она сразу же опустится и не позволит створкам закрыться. Недостаток такого упора в том, что он требует очистки места установки от снега в зимнее время.

Еще один достаточно простой вариант упора для ворот требует наличия двух довольно прочных гвоздей и куска стальной проволоки толщиной чуть менее 1 см. Для того чтобы опорная прочность была максимальной, нужно сделать так, чтобы угол между главным элементом упора и поверхностью грунта составлял 50 градусов.

Для того чтобы такой фиксатор начал выполнять свою основную функцию, достаточно слегка ударить его ногой после того, как ворота будут открыты и доведены до выбранного места фиксации. Затем так же, с помощью легкого движения ноги можно вывести фиксатор из рабочего состояния и спокойно закрыть ворота. Одно из основных преимуществ такого приспособления в том, что оно не нуждается в уходе ни зимой, ни летом.

Упор на карабинчике

Это наверное самый дешёвый и оригинальный самодельный фиксатора гаражных ворот. Понадобятся:

  • стропа для груза или прочная цепь в двух экземплярах;
  • 2 карабинчика для каждой створки;
  • 2 рым-болта с резьбой М8.

Подготовьте также дрель с соответствующим сверлом и клей-герметик. Сам процесс довольно прост:

  1. На каждой створке нужно просверлить по 2 отверстия с внутренней стороны, находящиеся на одном уровне. Затем в них нарезается резьба.
  2. Специальные болты обмотайте пропитанным герметиком, после чего их надо врезать в сделанные отверстия.
  3. Карабинчики надеваются на рым-болты, в которые продевают стропы для груза либо цепь.

У опытных автолюбителей процесс изготовления оригинального фиксатора займёт не более 30 минут. Крючки могут цепляться как за соседние ворота, так и скобы, прикреплённые на стену, заборный столб либо другую прочную конструкцию. Единственный небольшой минус приспособления – его «дешёвый» вид, но вряд ли это весомый аргумент.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Для закрытия калитки, в основном, используются два вида замков — электромеханические и электромагнитные.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

механические кодовые замки

Рекомендуется как можно чаще менять комбинацию цифр для большей безопасности. К тому же со временем цифры начинают стираться, и определить, какие необходимо нажать для открытия замка, не составит труда.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

  • в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
  • крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
  • с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
  • расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
  • для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

  • к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
  • в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
  • в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

  • на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
  • с двух сторон трубы крепим два крюка;
  • к раме сверху и снизу привариваем два фиксатора для крюков;
  • при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.
